一汽大众2020 迈腾B8 电路图 氛围灯 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

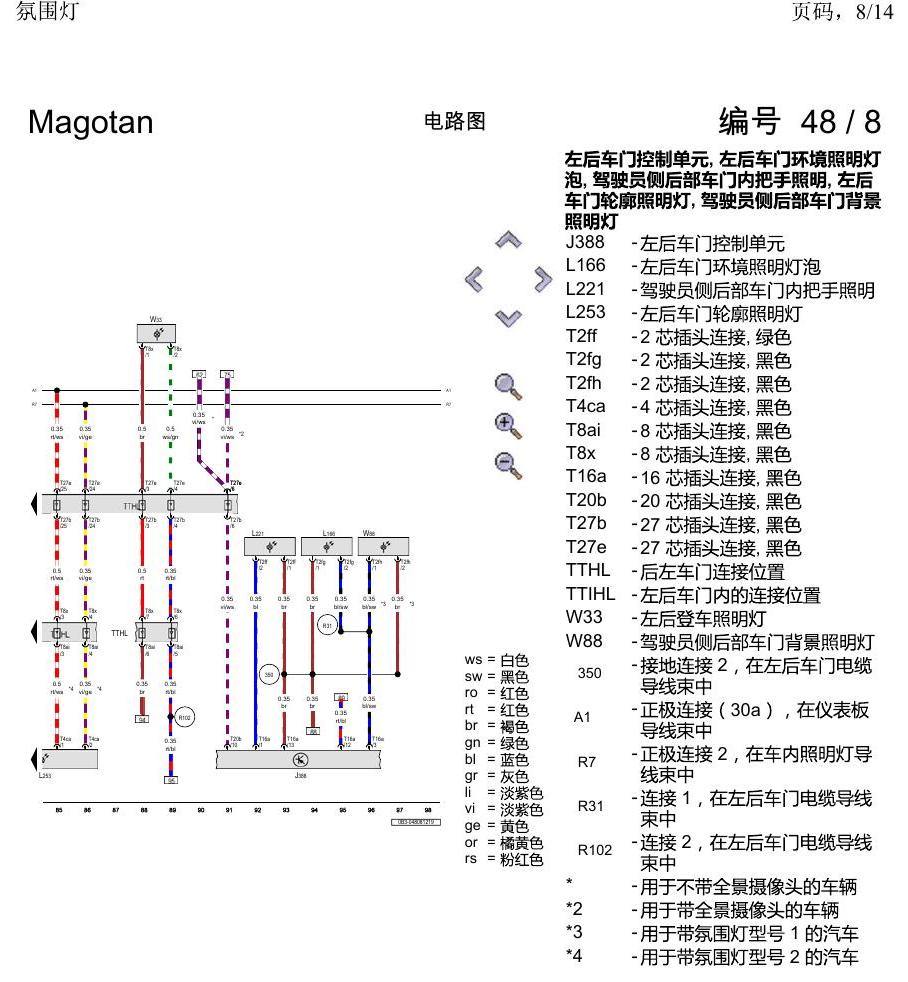

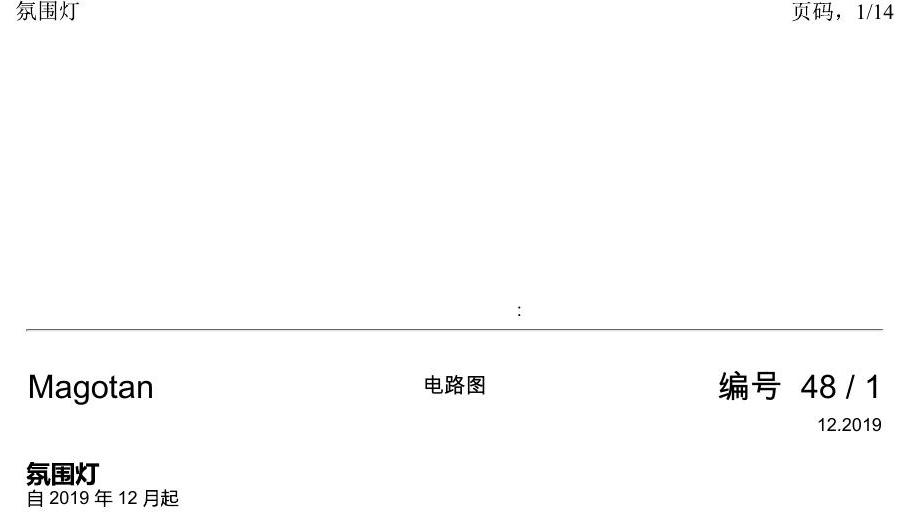

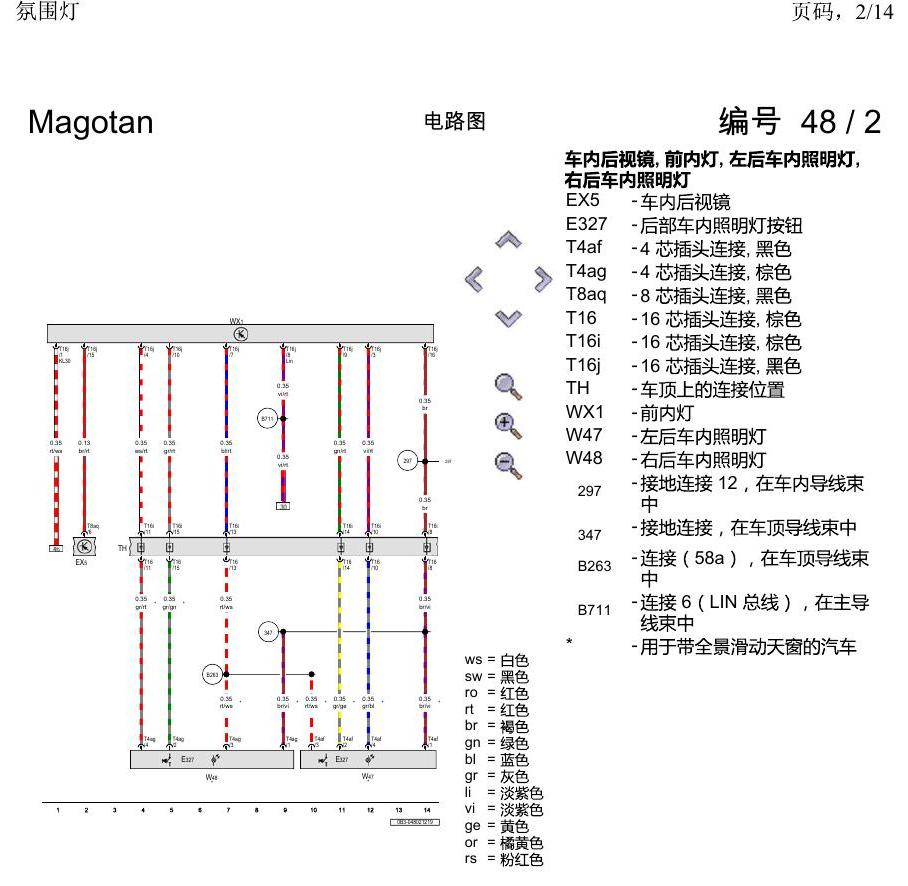

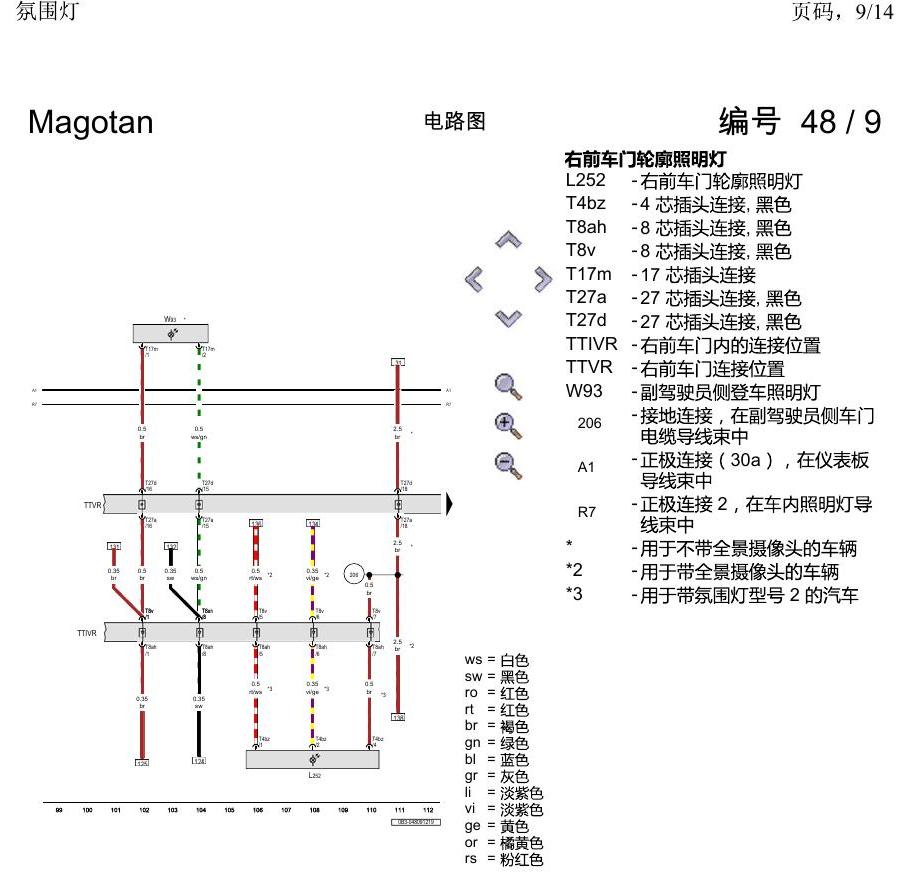

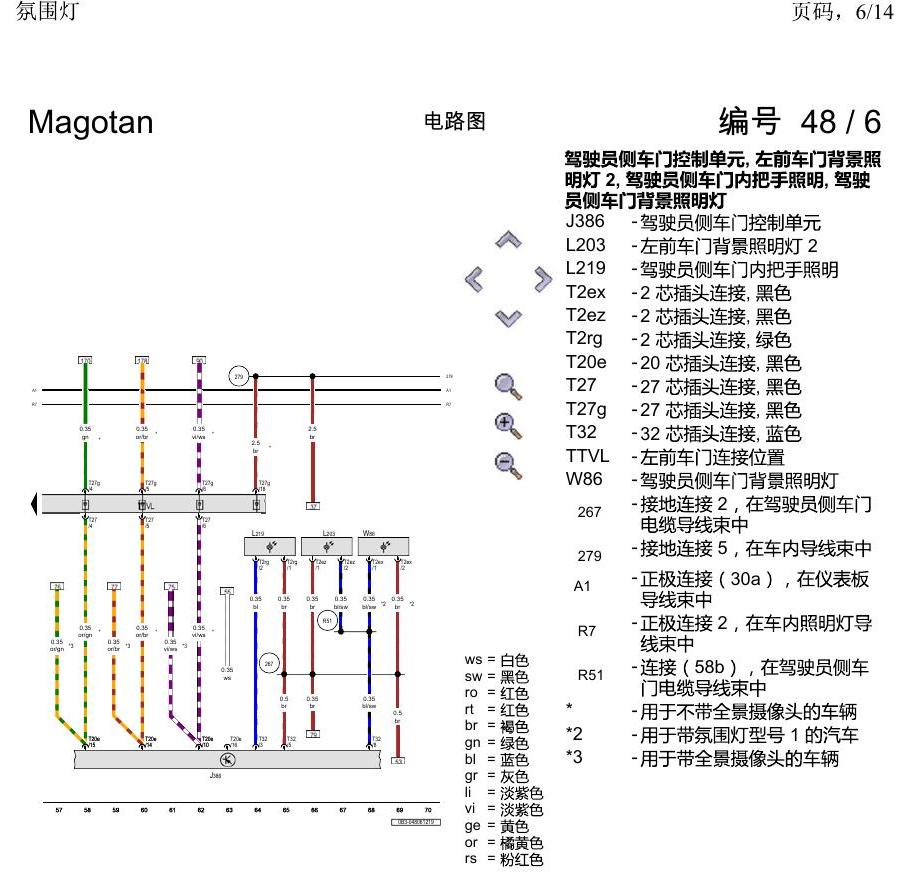

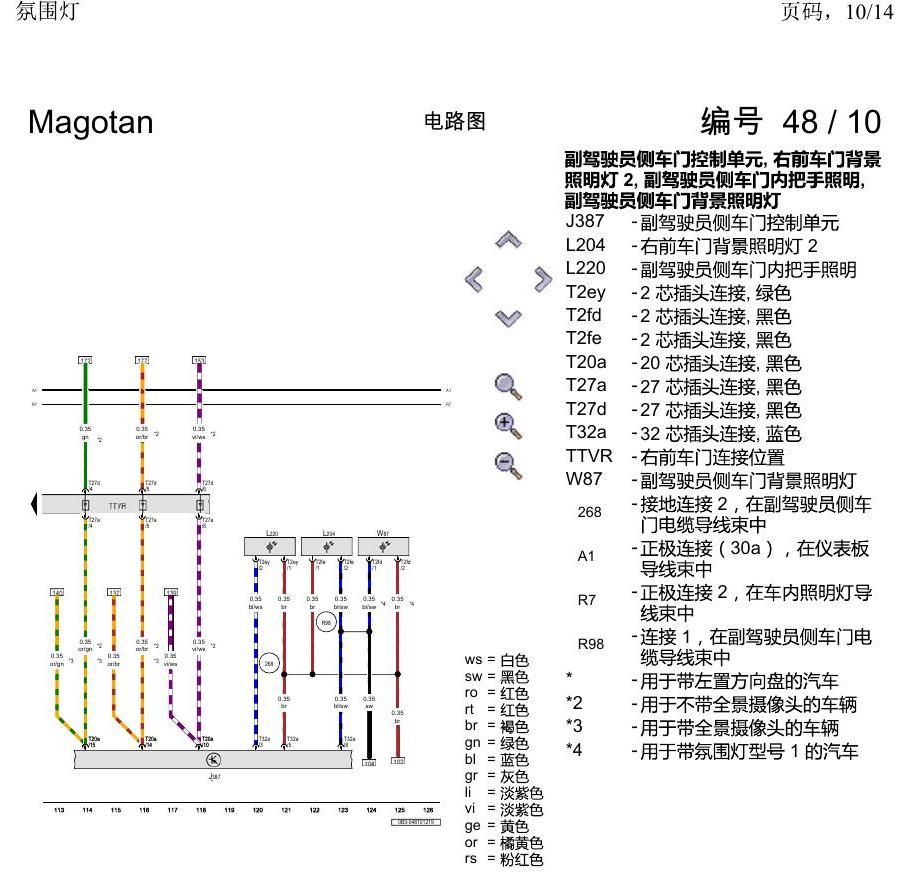

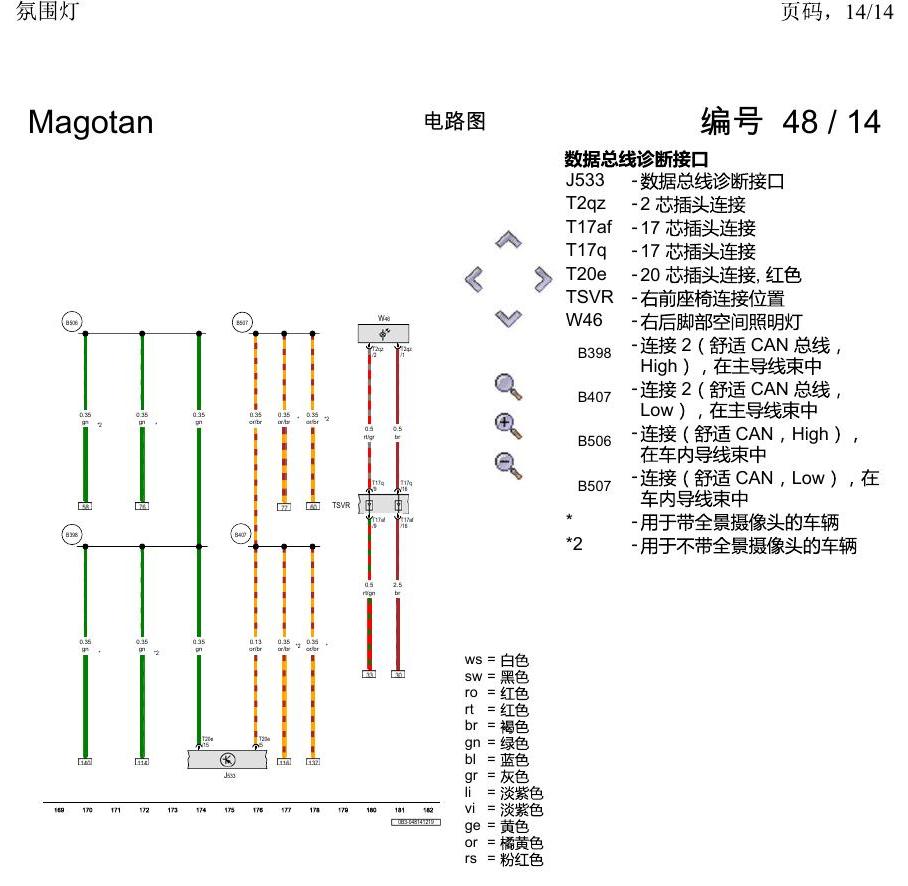

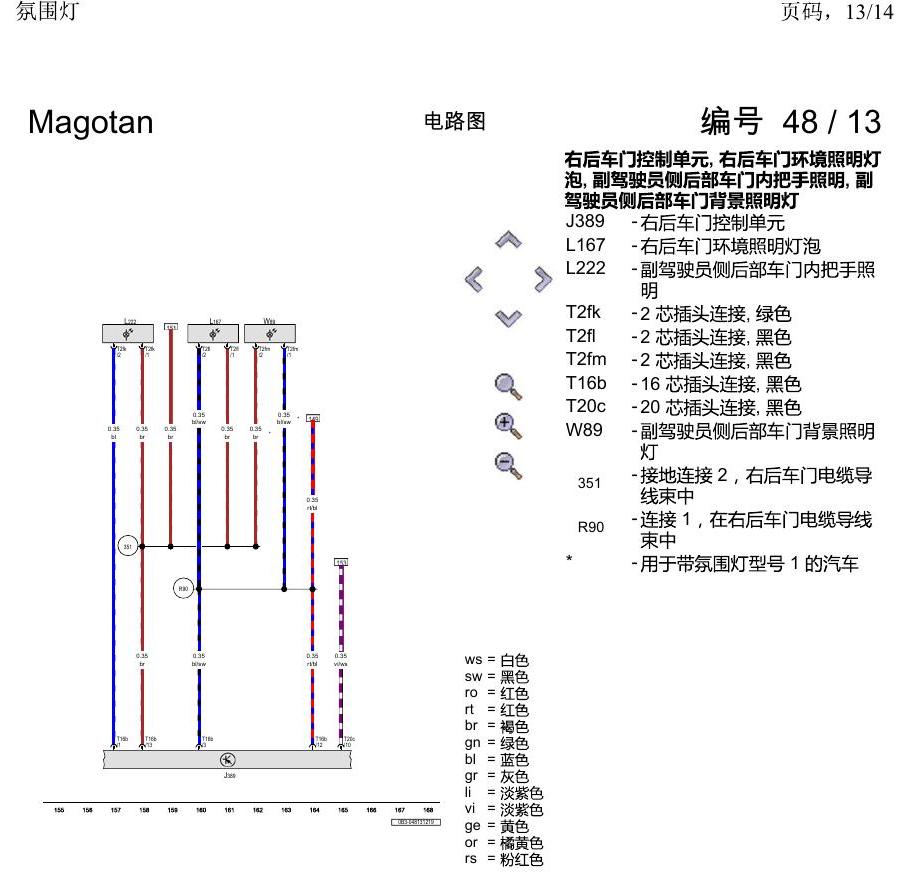

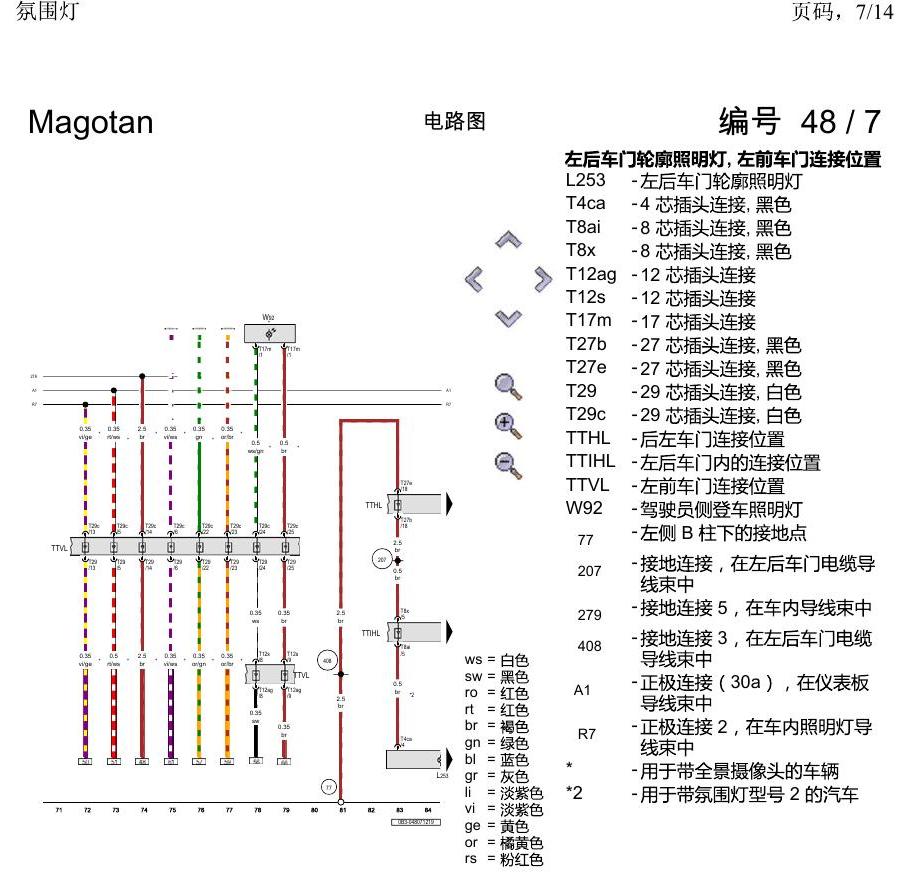

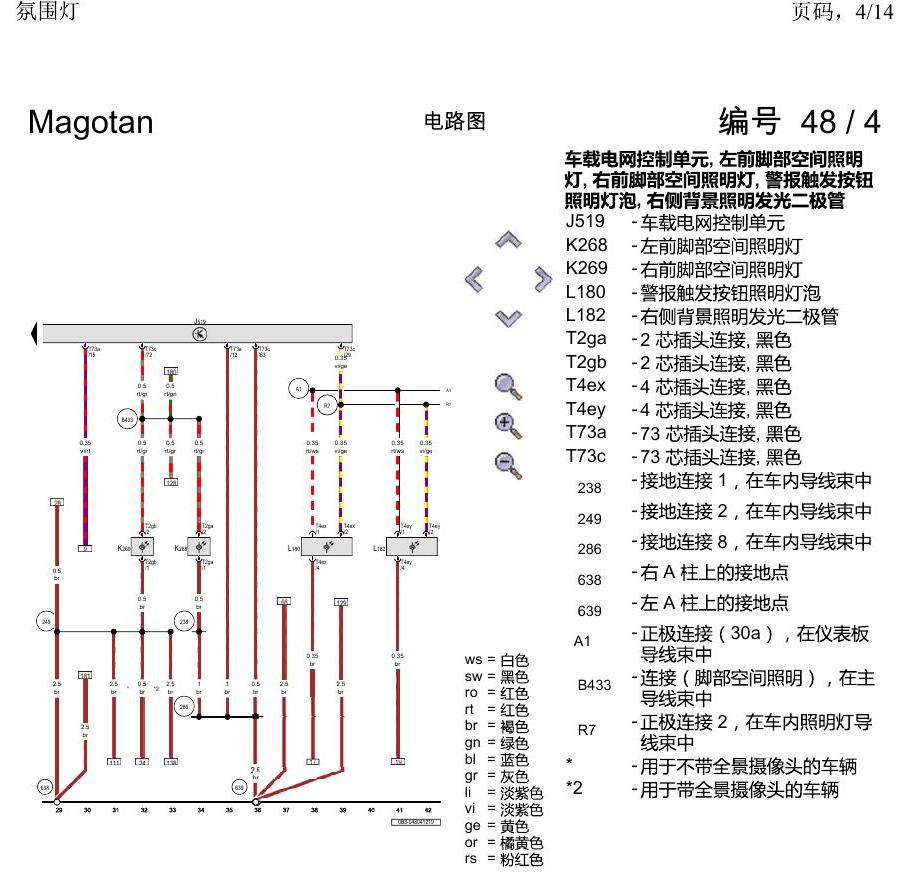

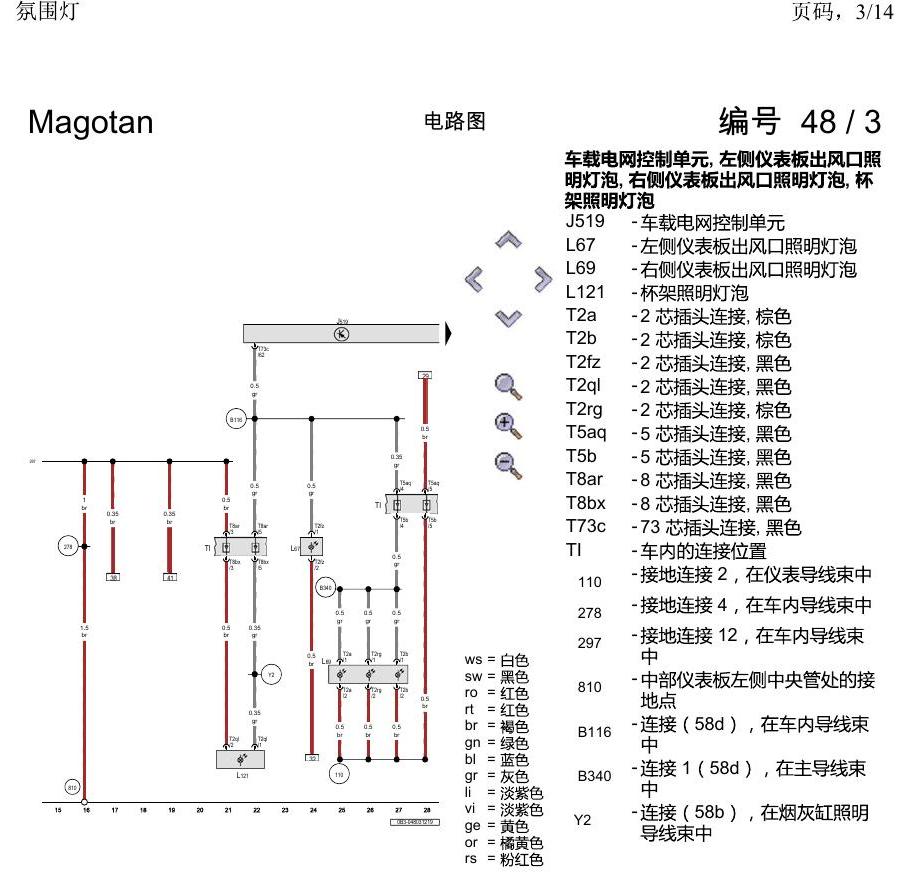

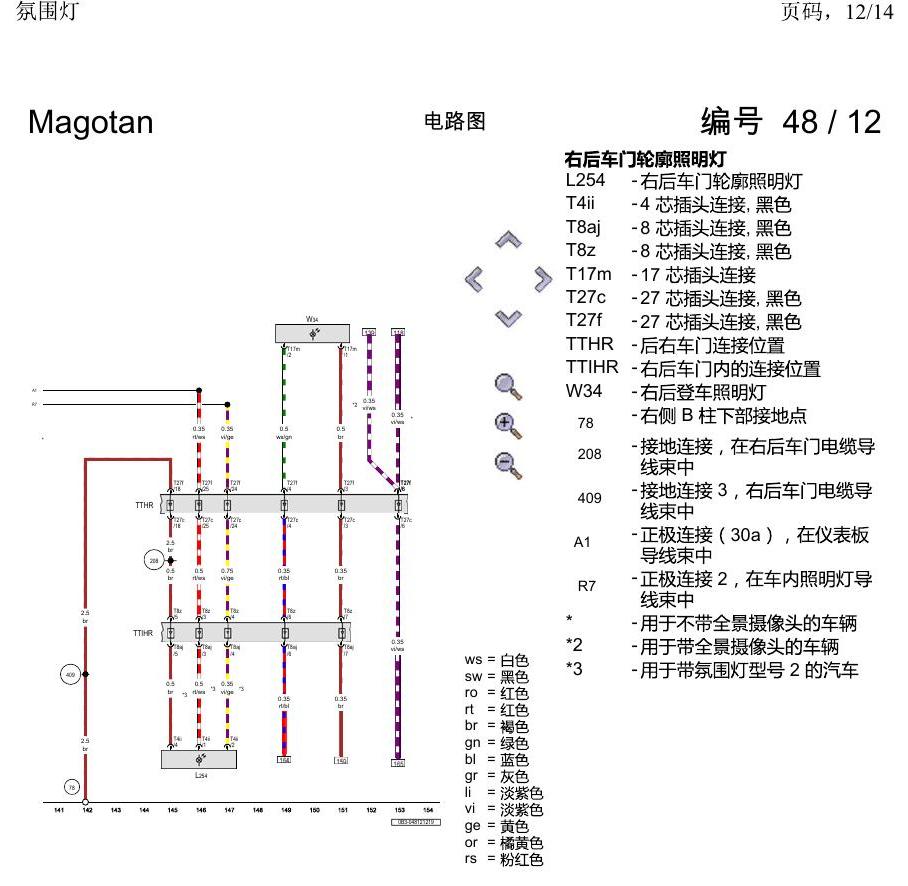

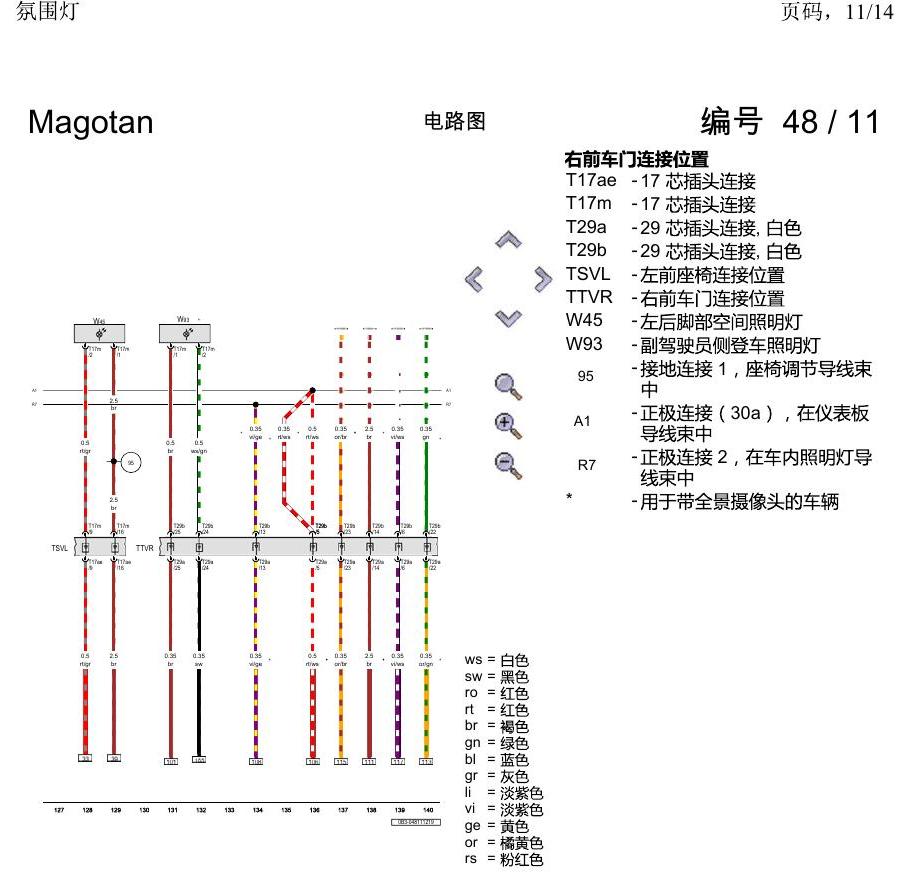

下方为原始资料图，共 14 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪A6 C8 电路图 换道辅助系统 , (7Y1) 电路图
奥迪A6 C8 电路图 换道辅助系统 , (7Y1) 电路图资料。
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图资料。
一汽大众高尔夫7 接地设计 电路图
一汽大众高尔夫7 接地设计 电路图资料。
一汽大众17捷达1.5 舒适便捷系统,Low(AW0) 电路图
一汽大众17捷达1.5 舒适便捷系统,Low(AW0) 电路图资料。
奥迪Q5L 电路图 舒适便捷系统 , (L0L) 电路图
奥迪Q5L 电路图 舒适便捷系统 , (L0L) 电路图资料。
一汽大众2020 迈腾B8 电路图 机电式转向系 电路图
一汽大众2020 迈腾B8 电路图 机电式转向系 电路图资料。
