上海大众上海大众威然 数据总线联网 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

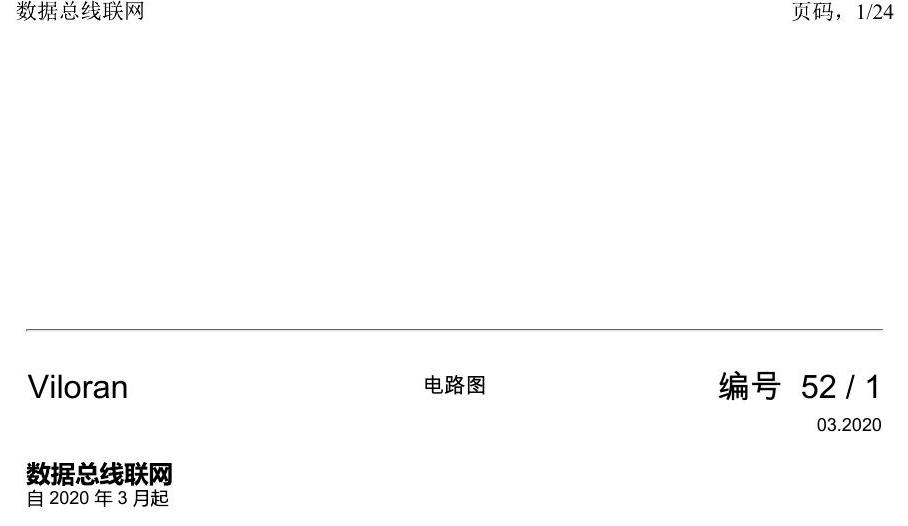

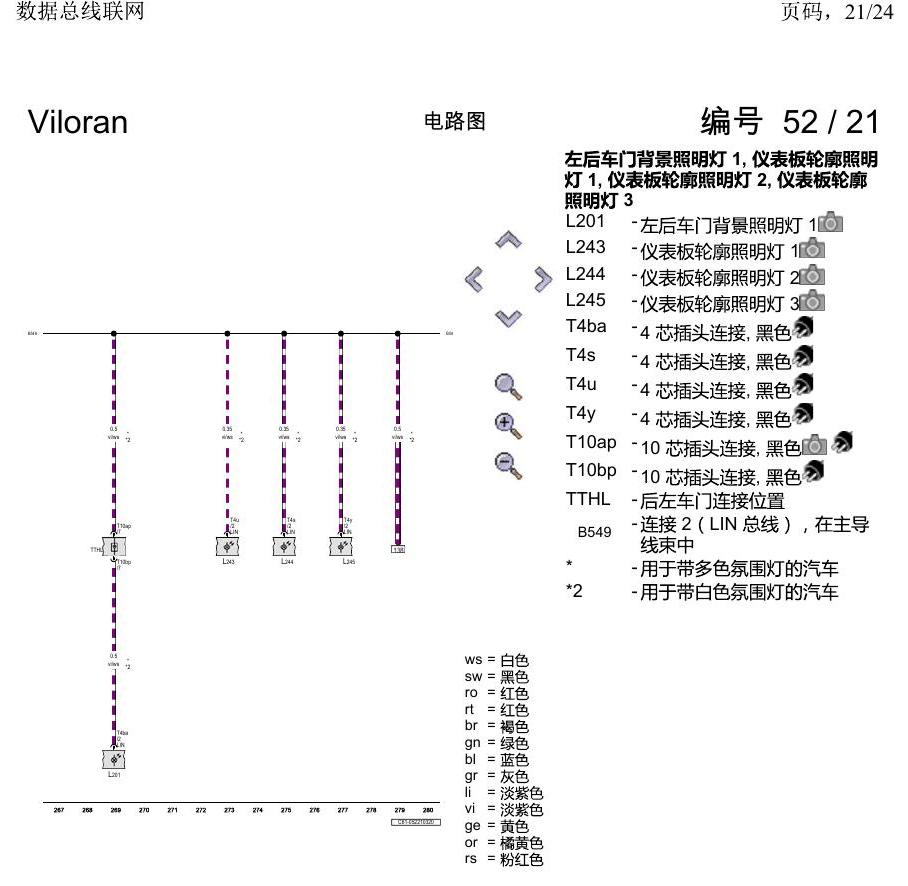

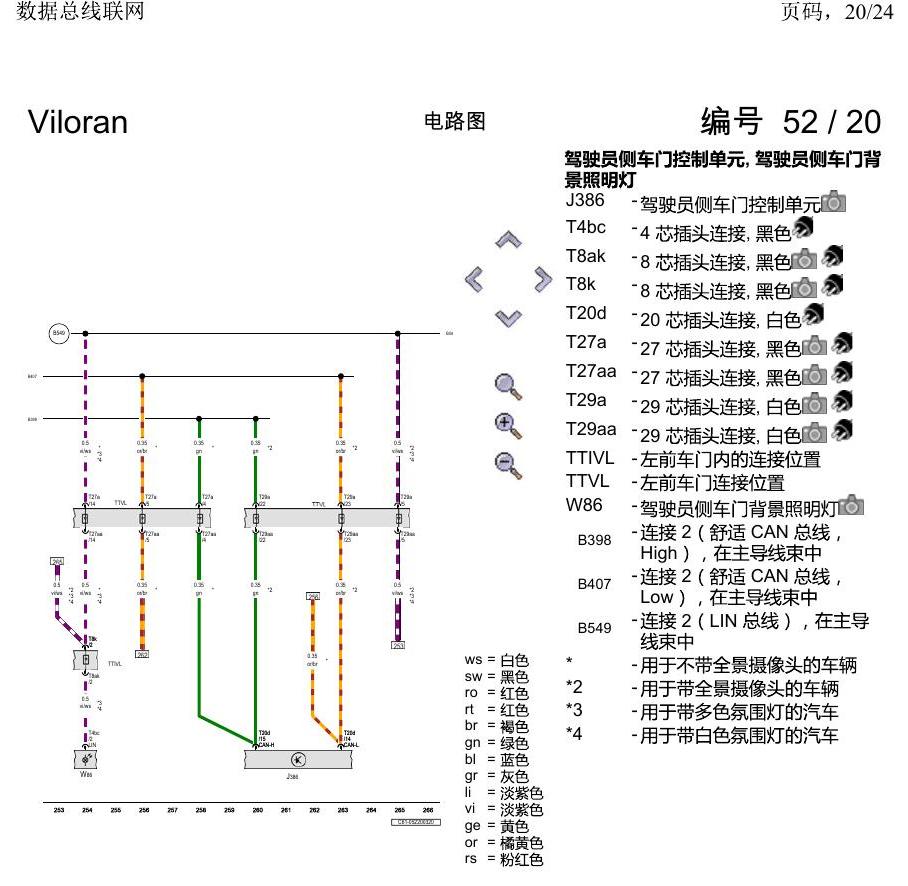

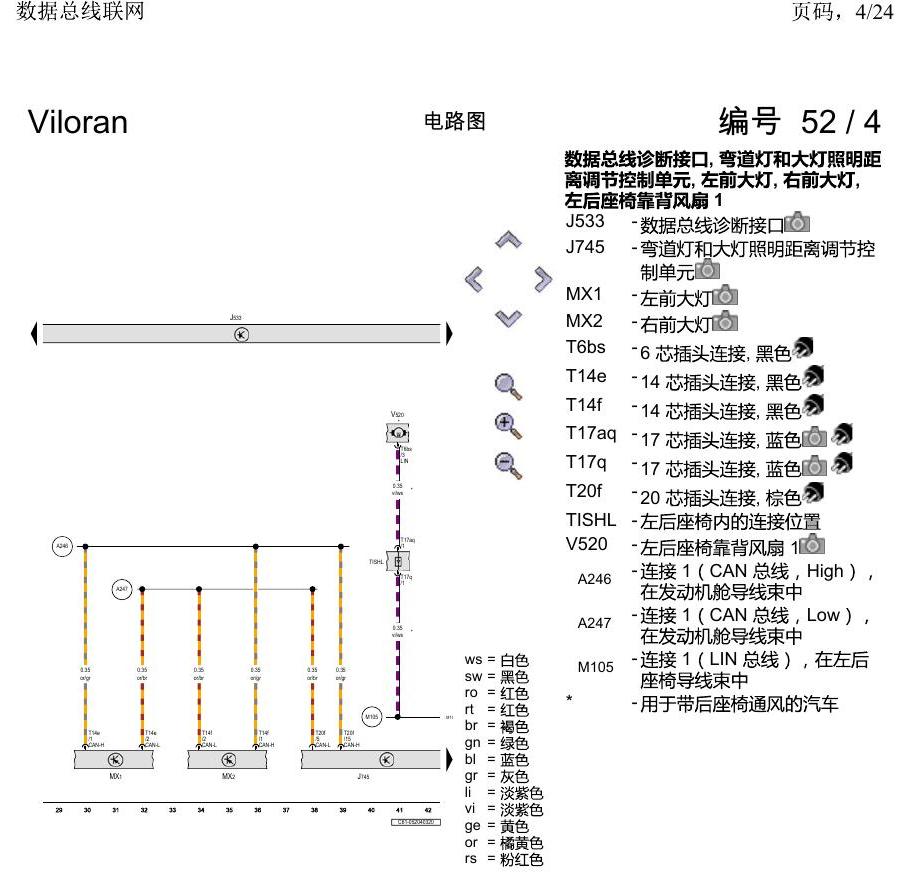

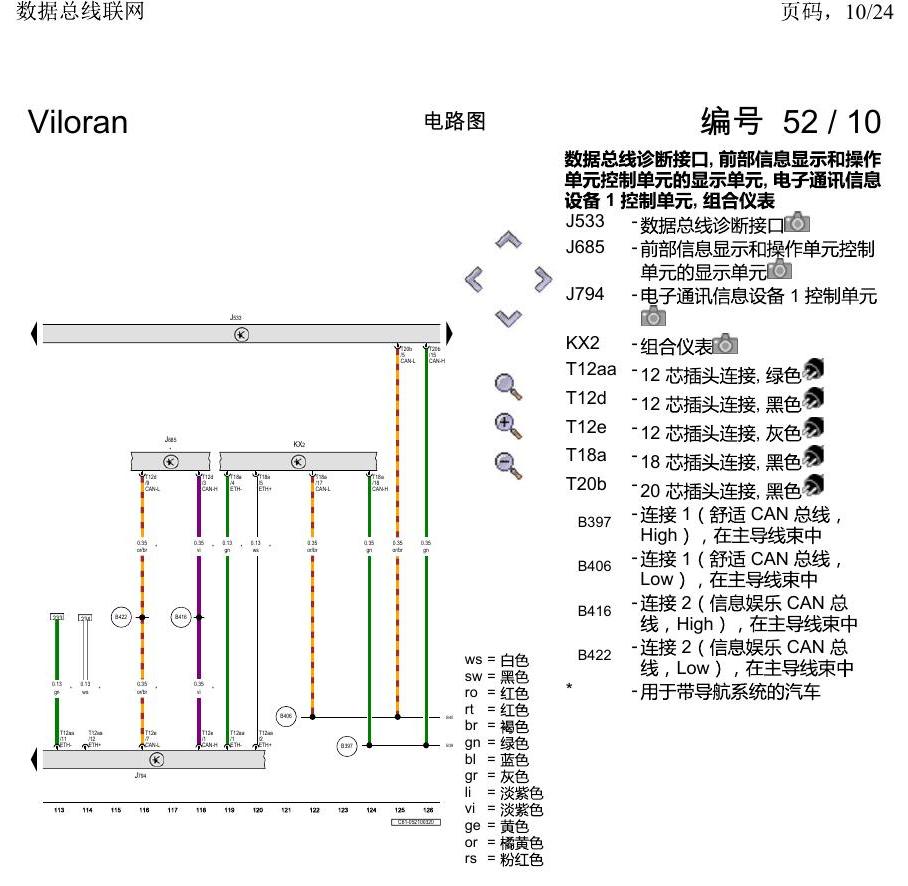

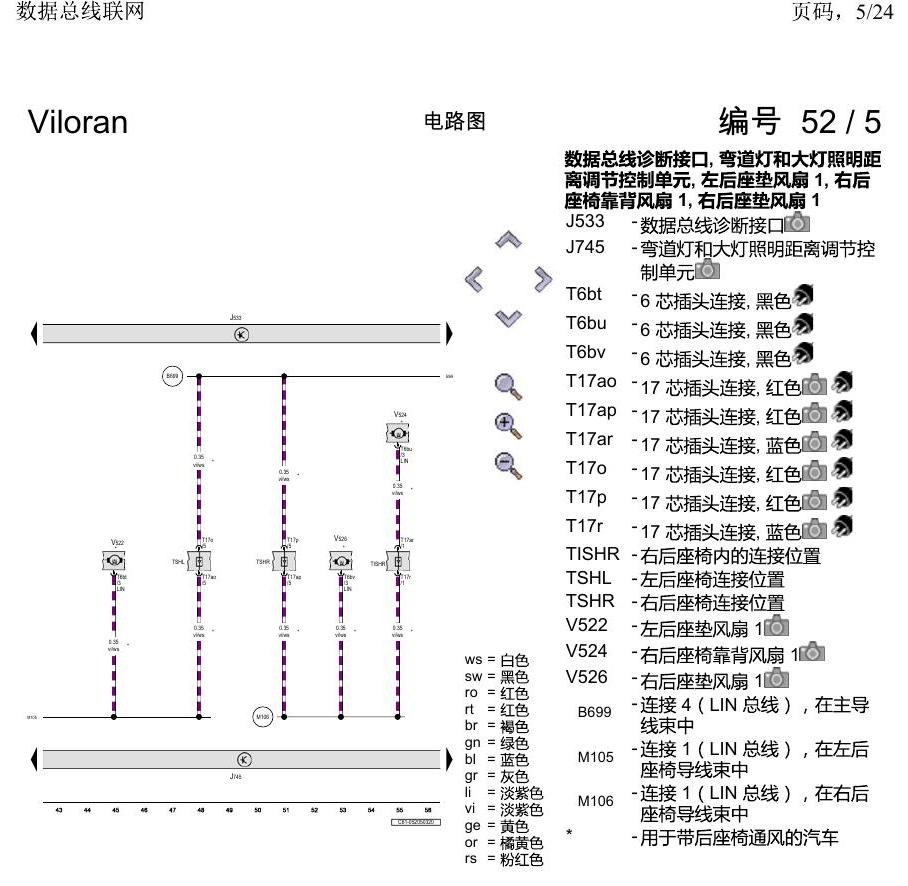

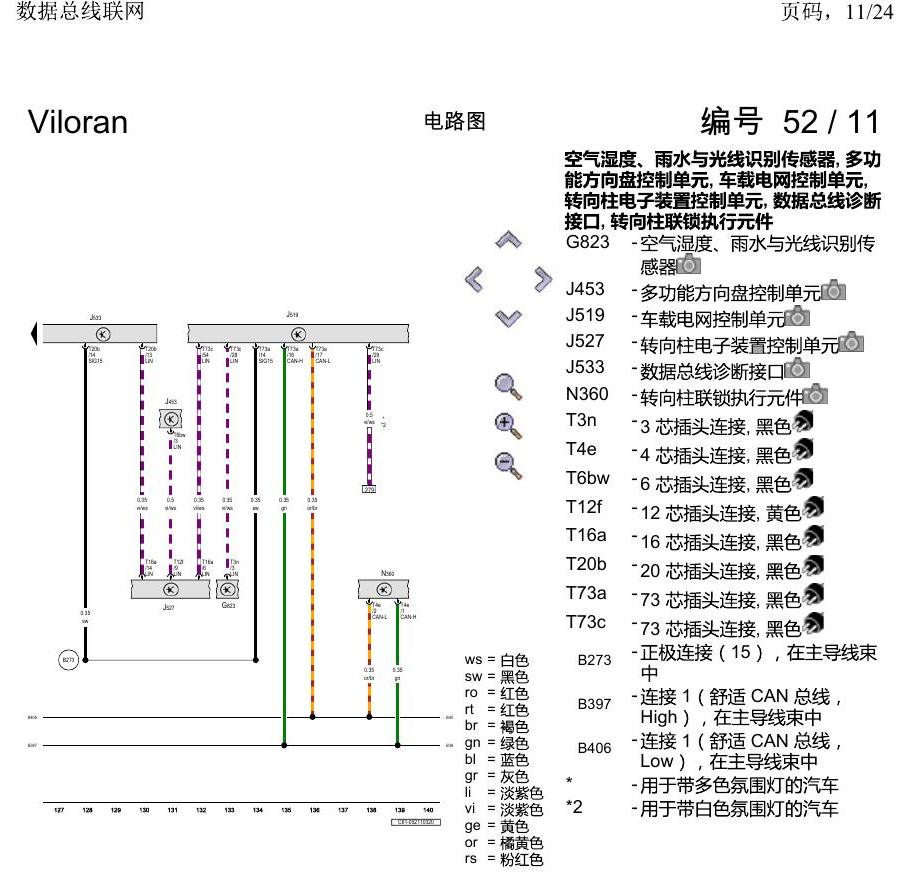

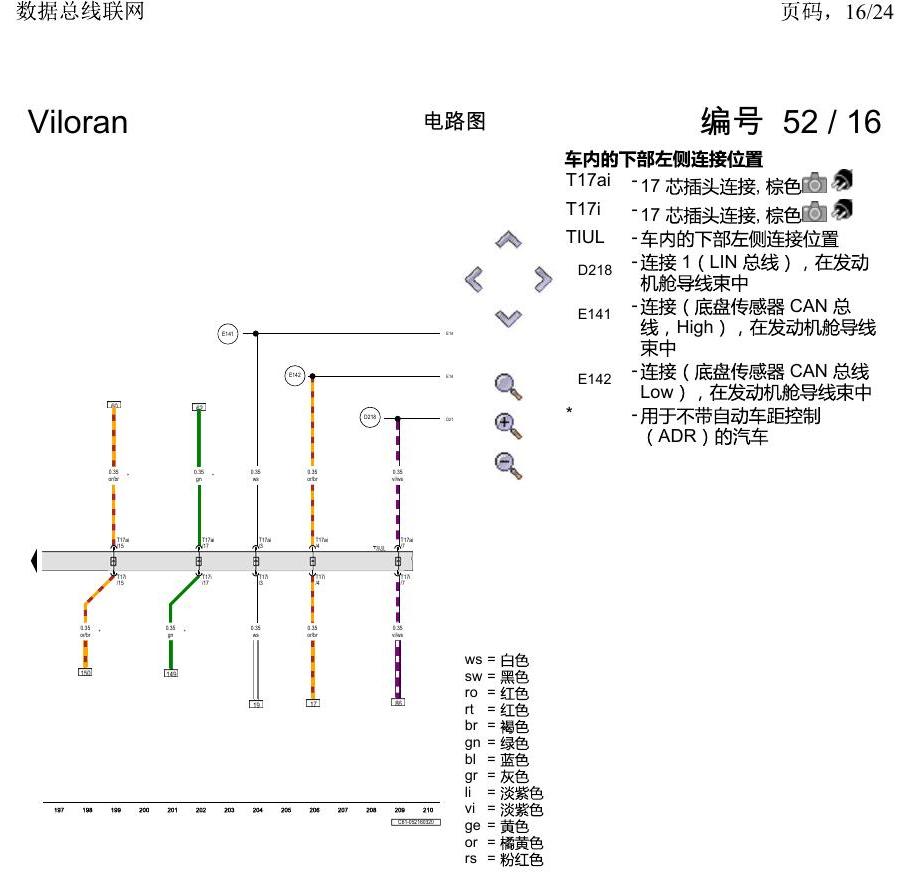

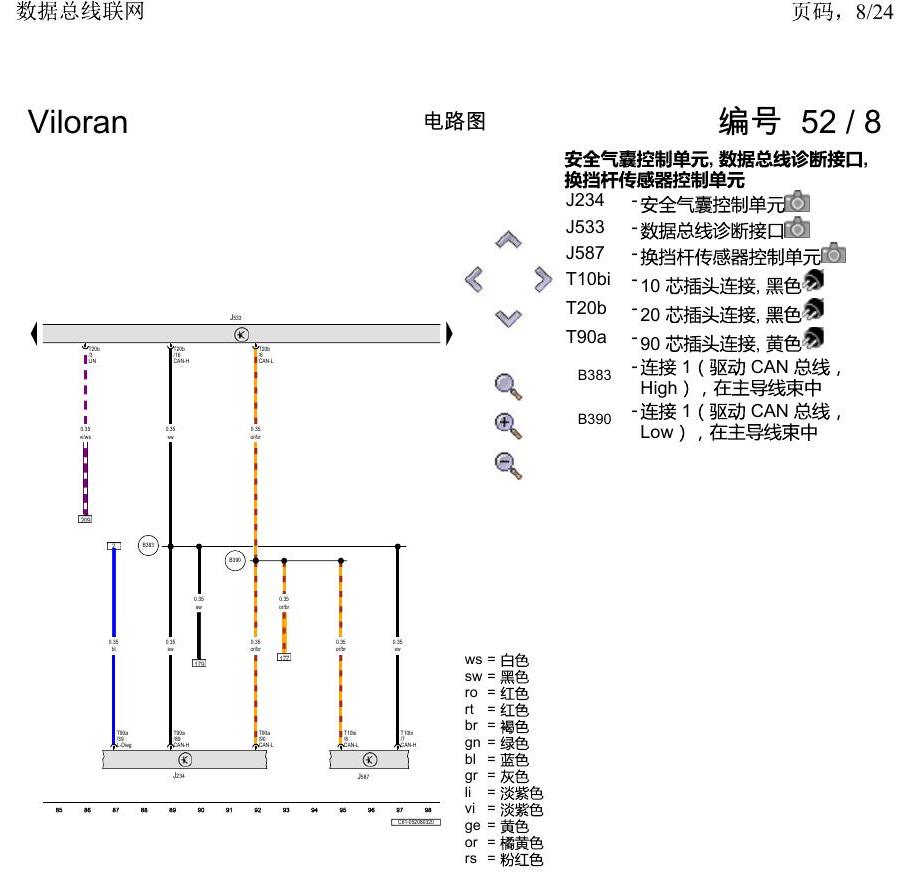

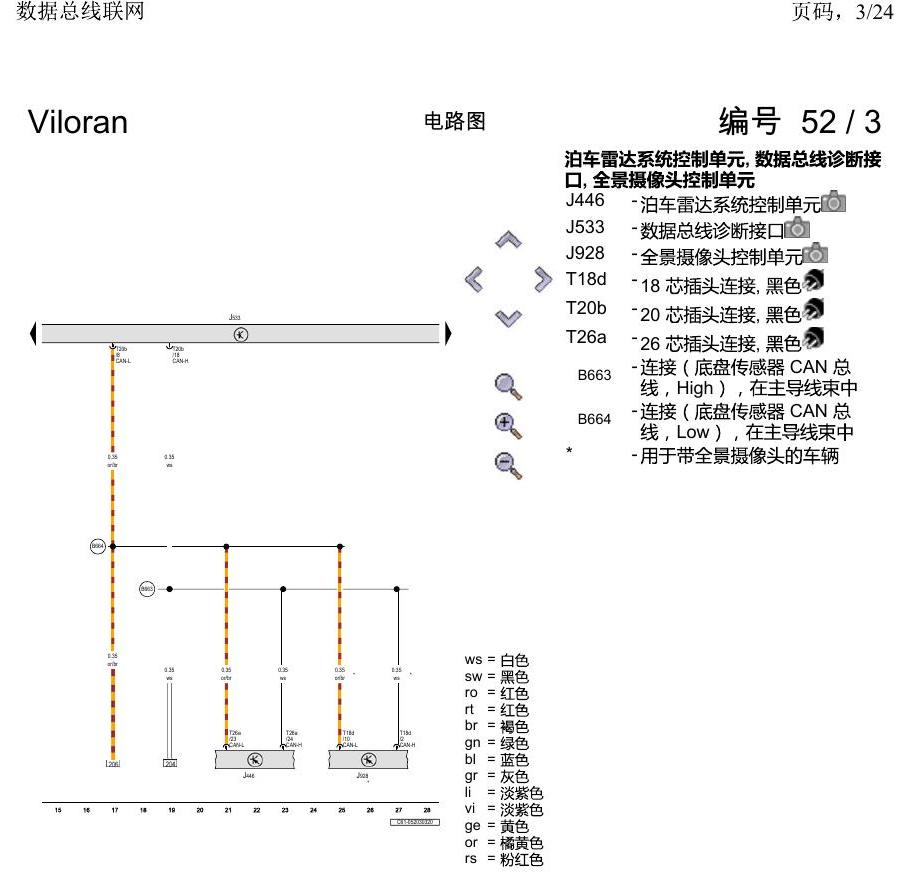

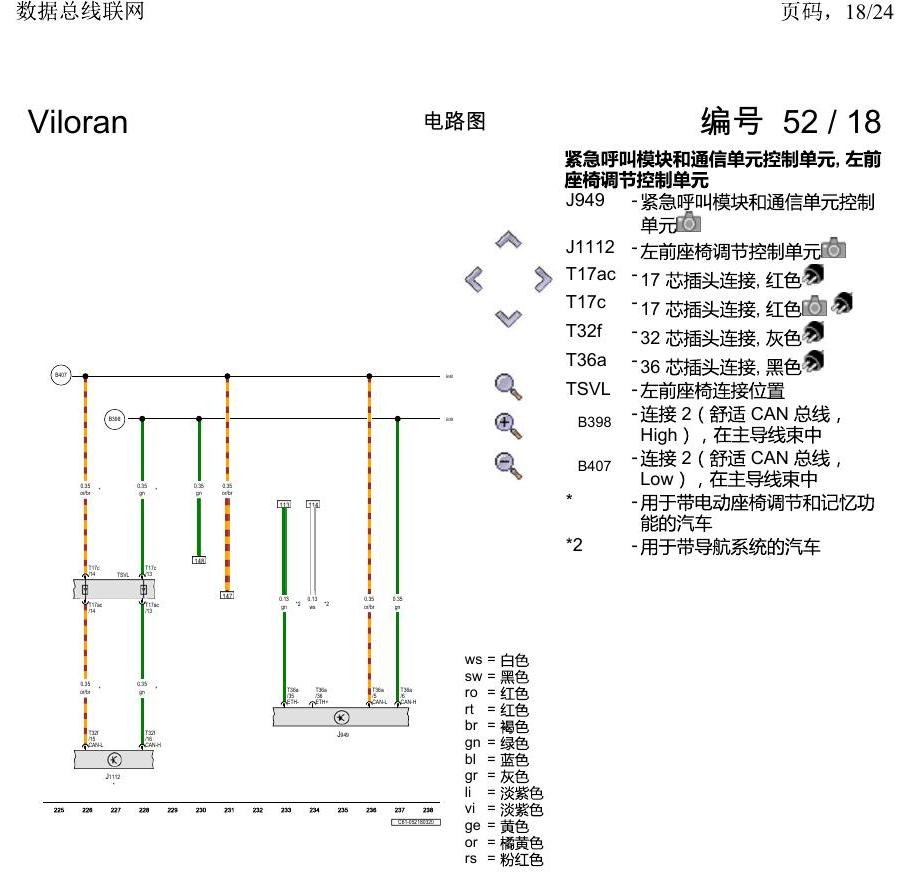

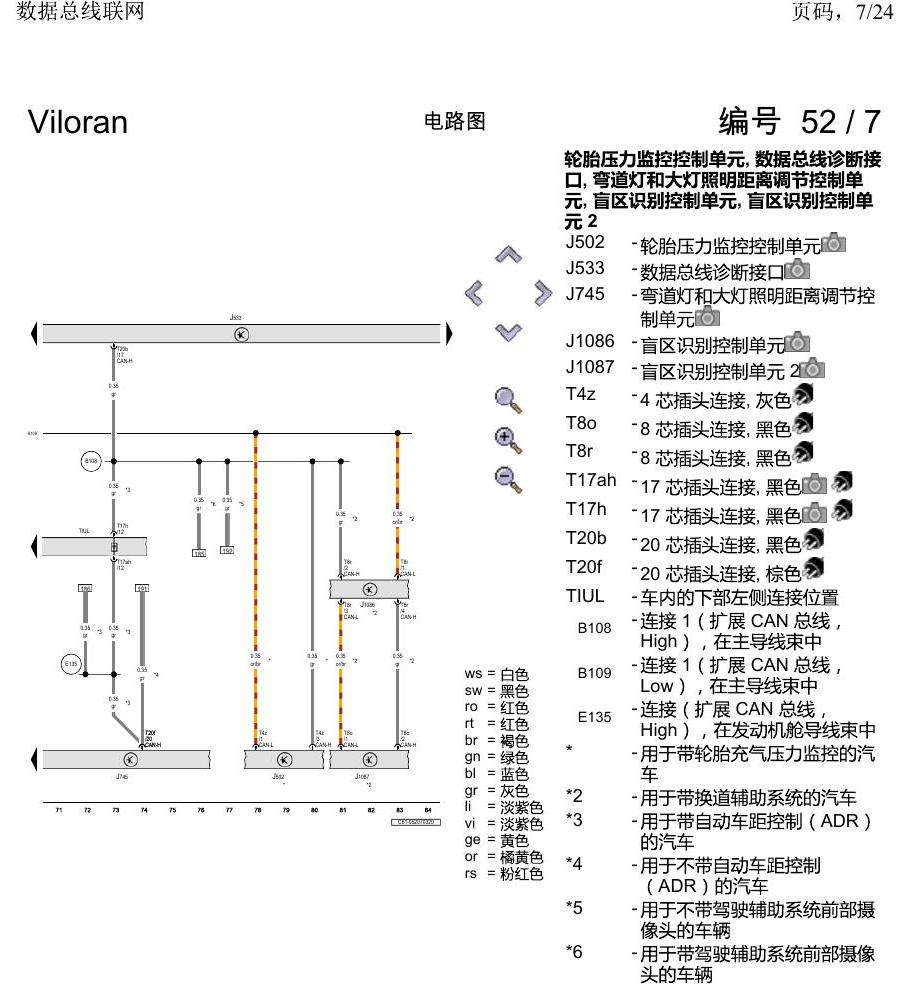

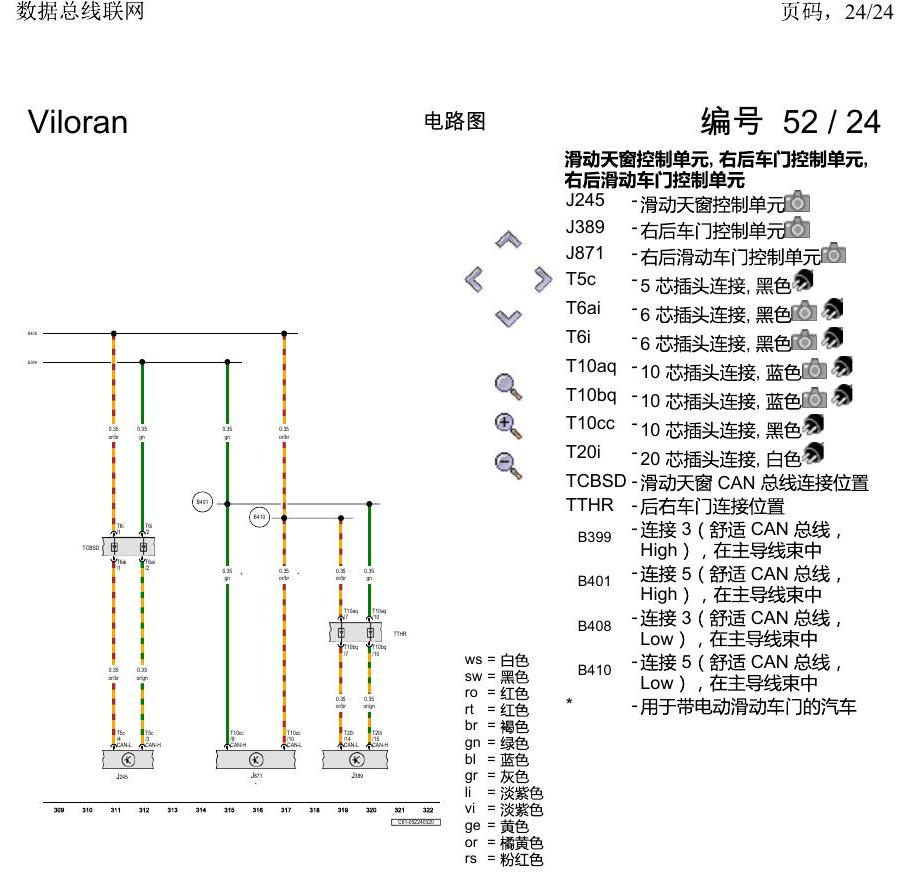

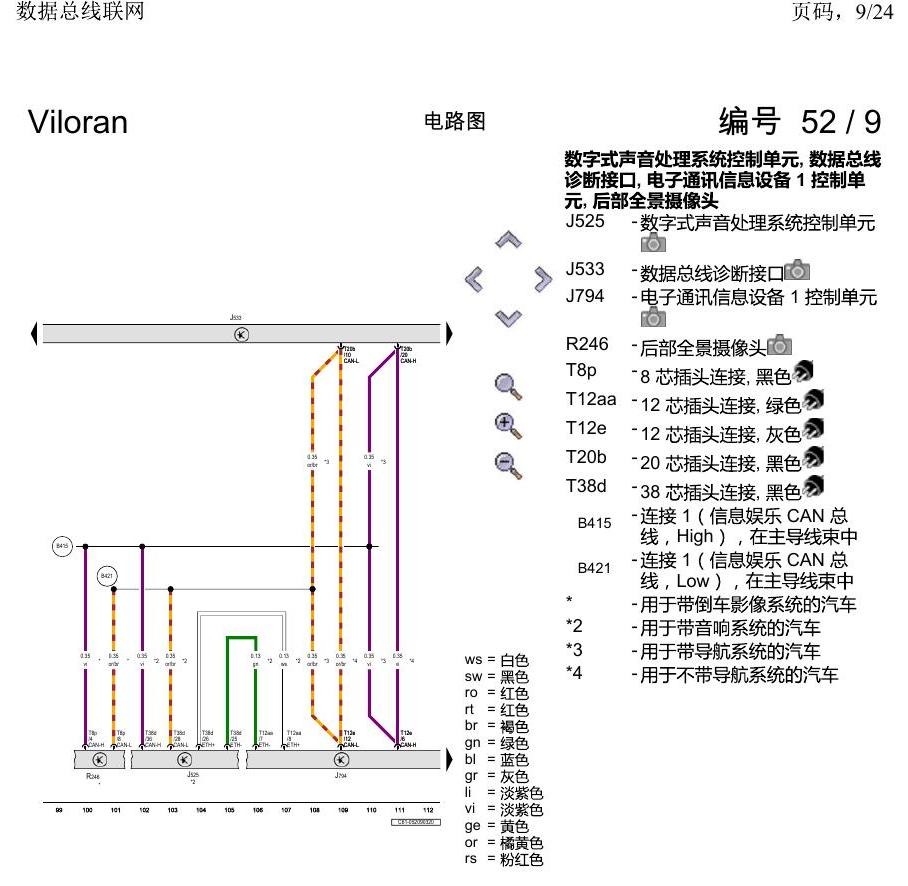

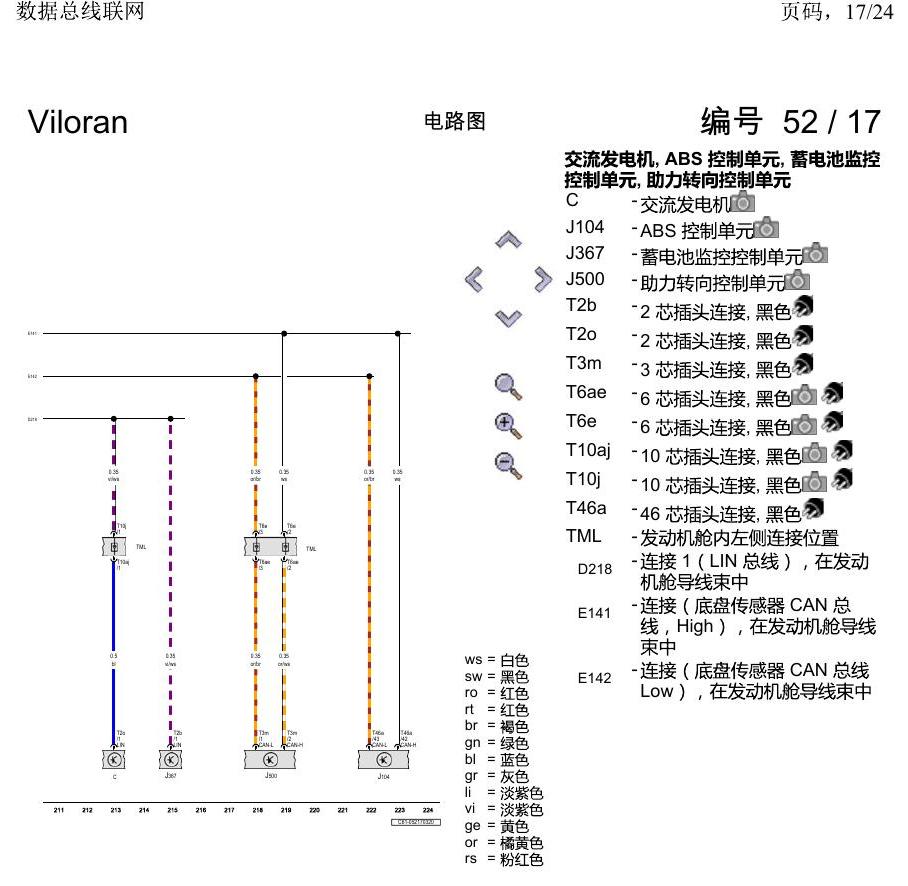

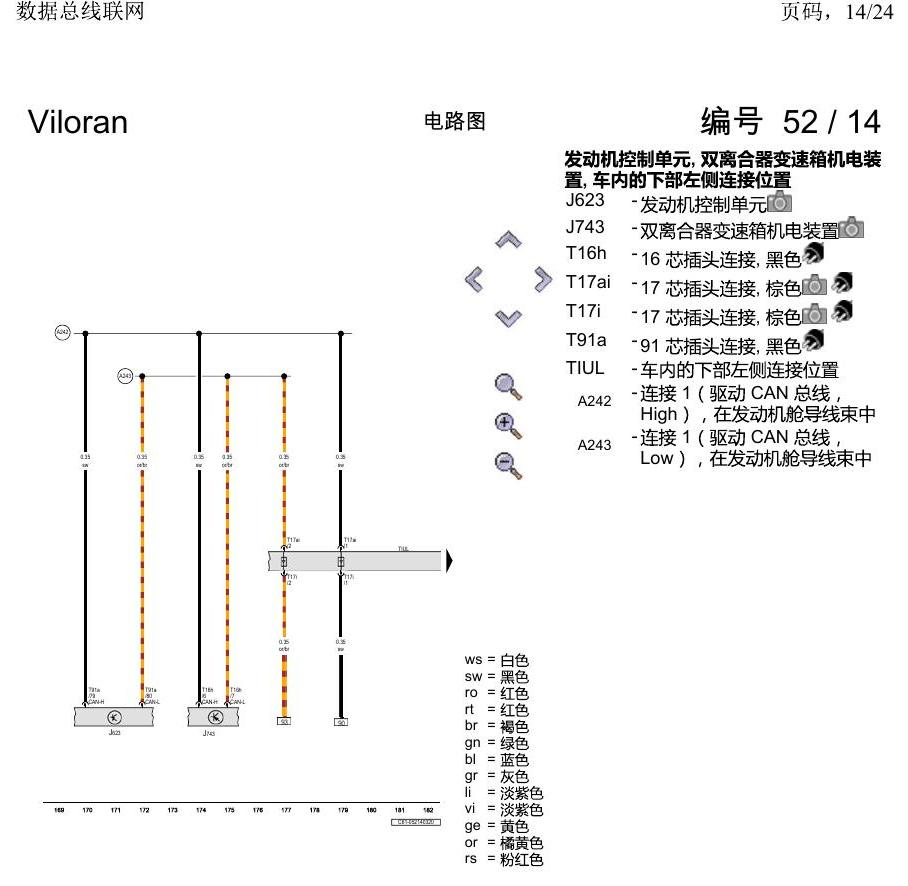

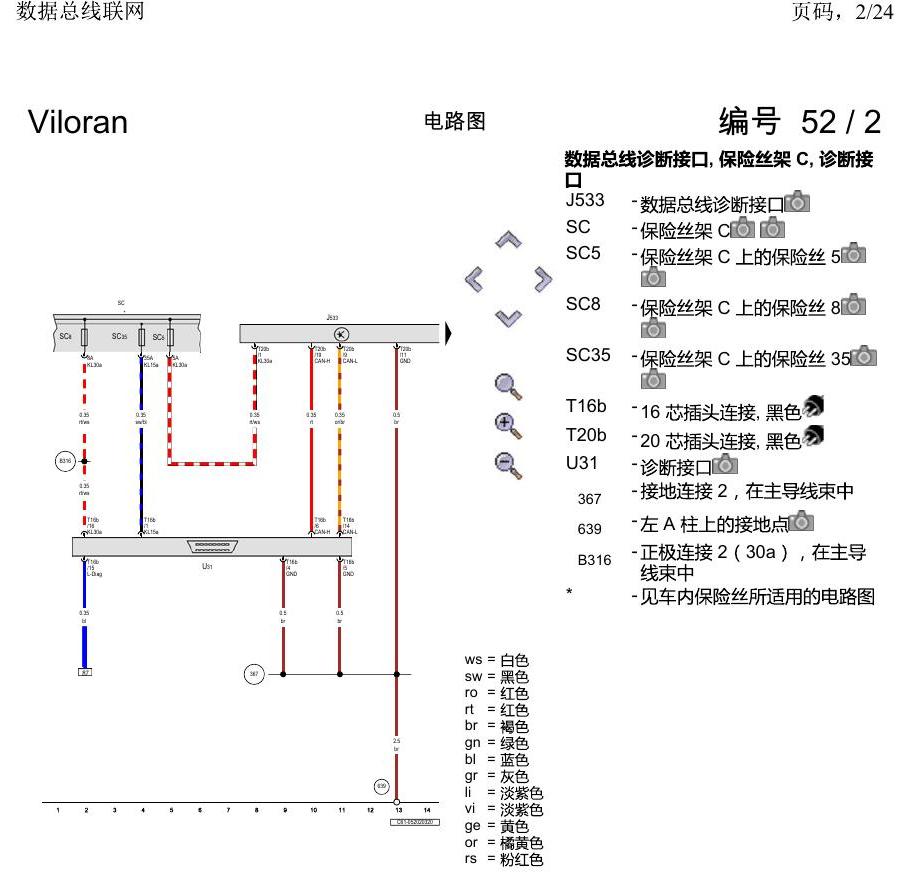

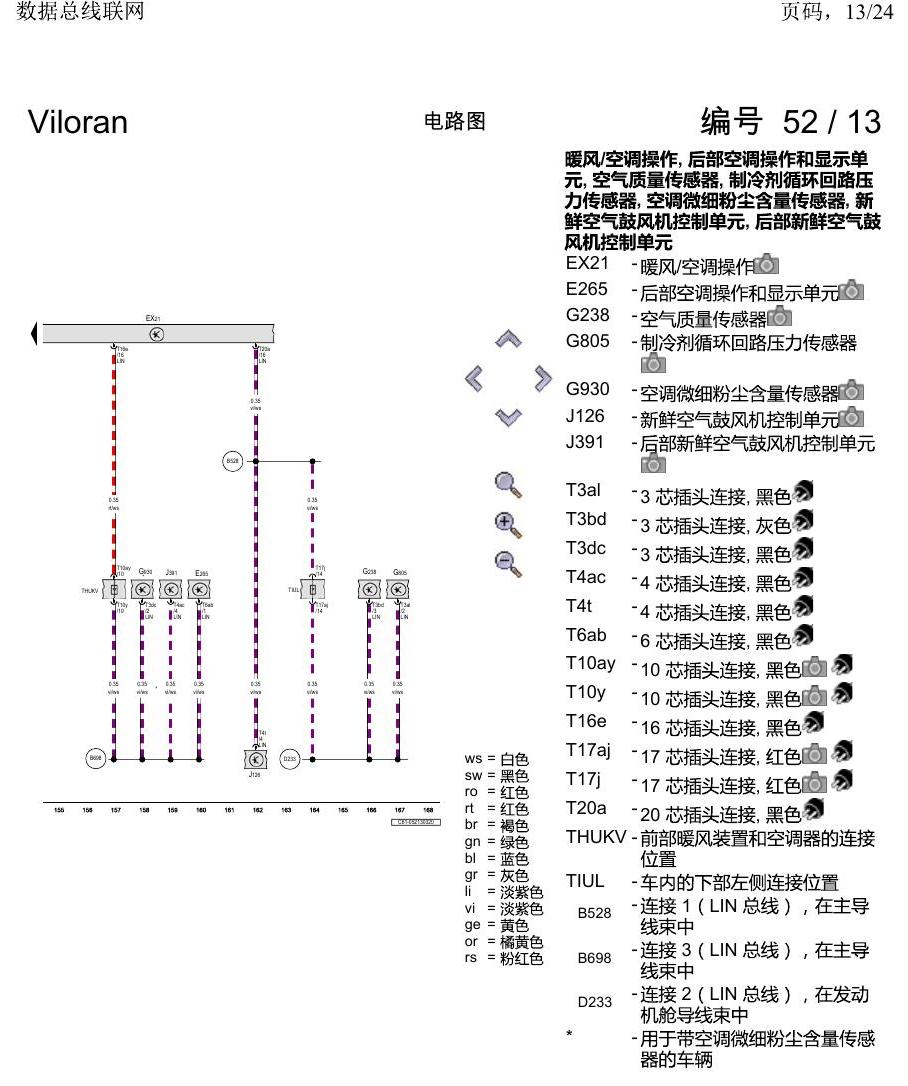

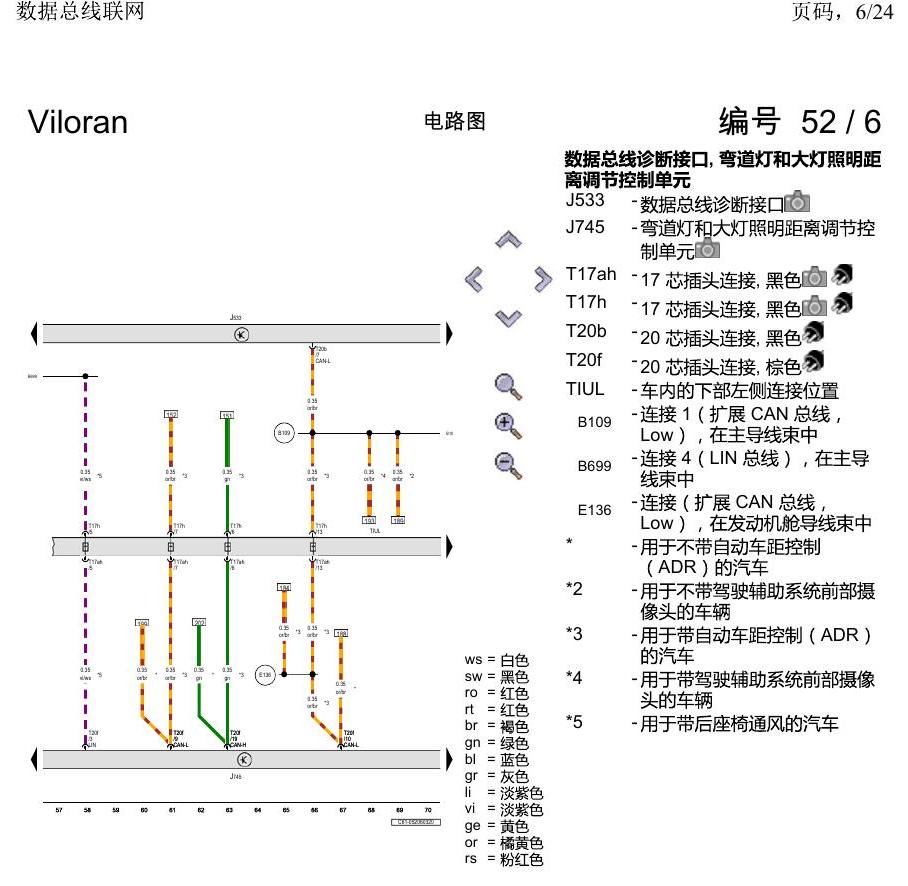

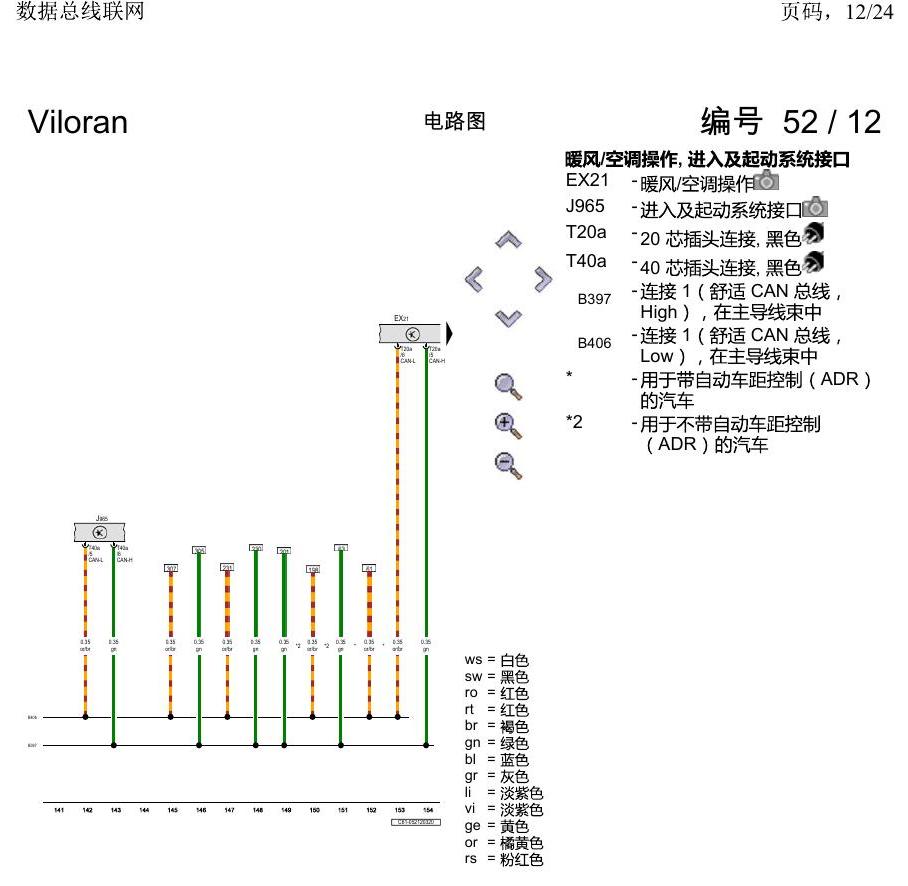

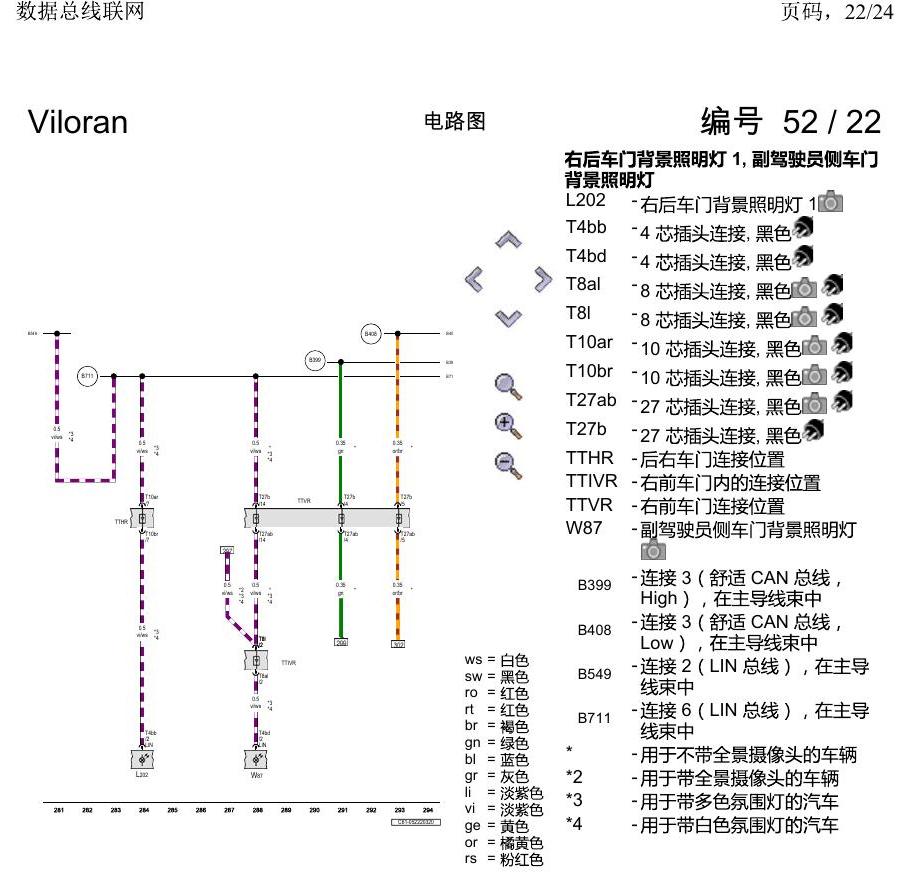

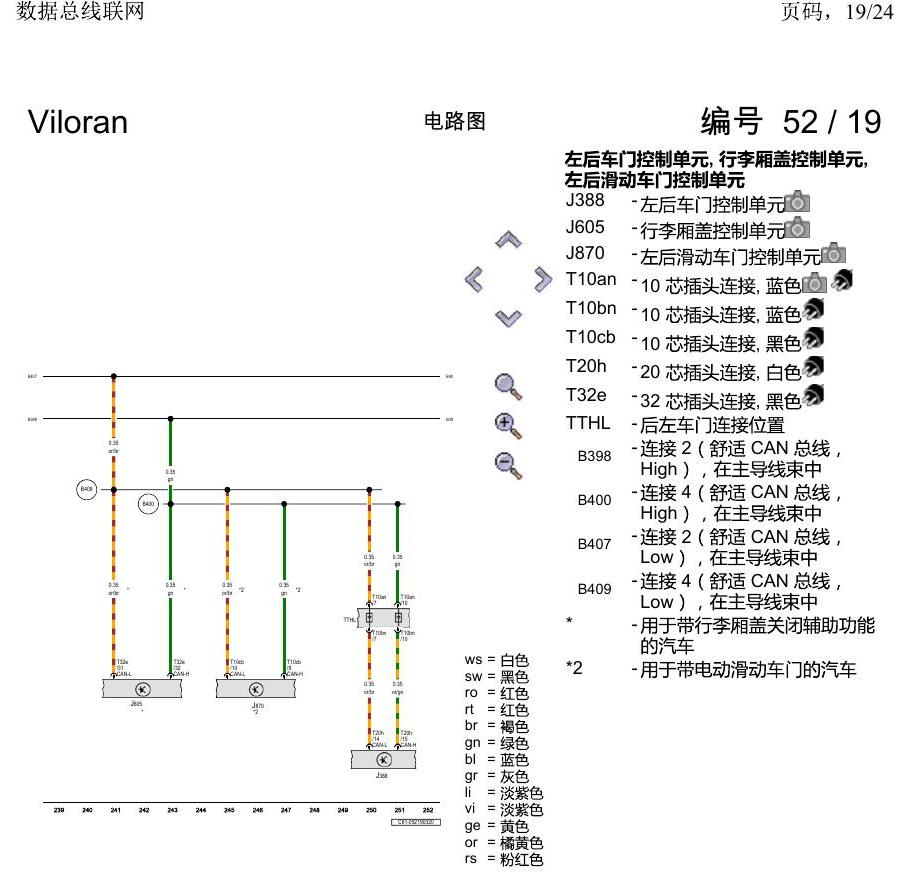

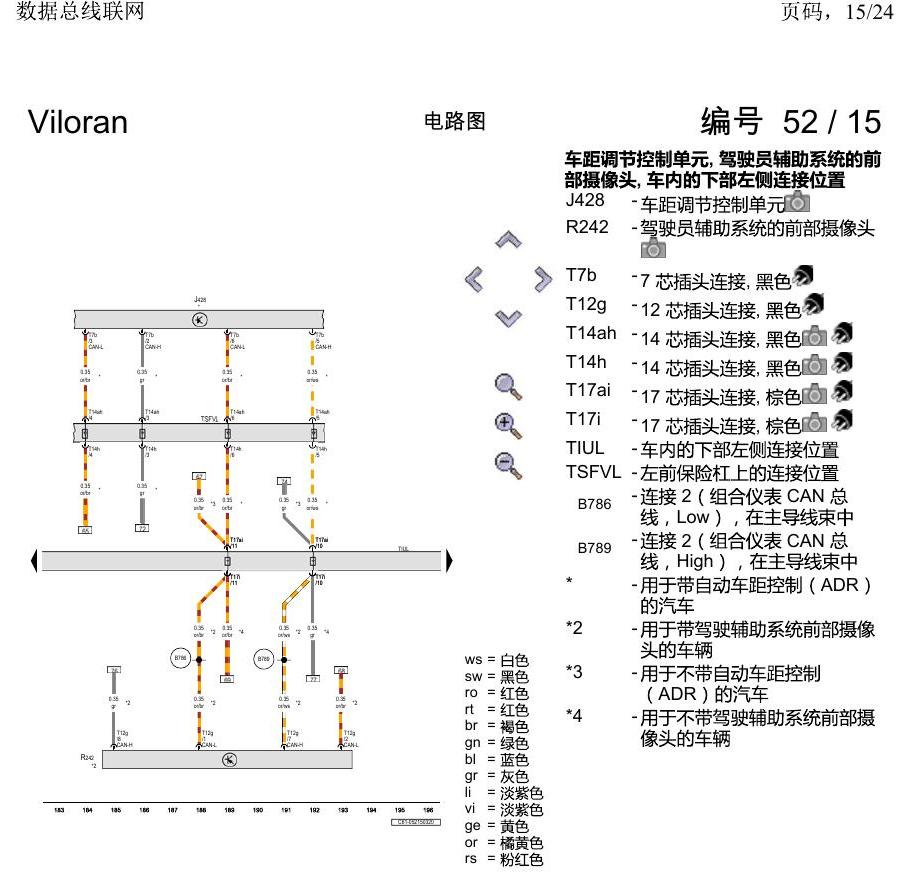

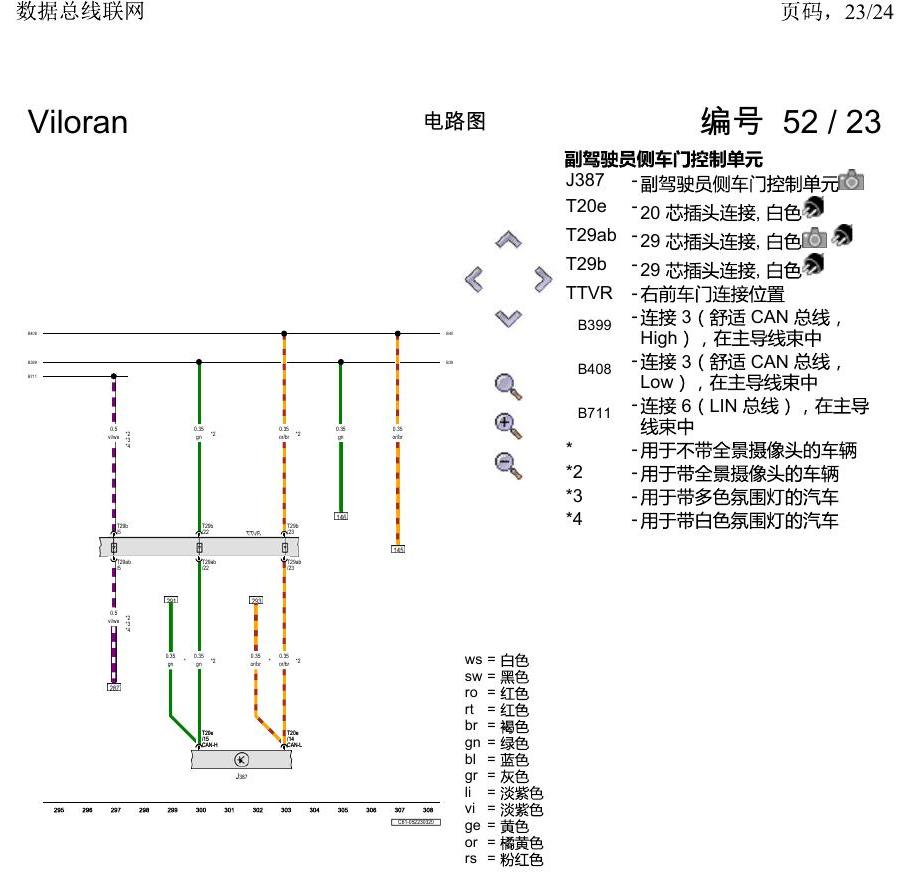

下方为原始资料图，共 24 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪A5 电路图 防抱死制动系统(ABS) 电路图
奥迪A5 电路图 防抱死制动系统(ABS) 电路图资料。
奥迪Q3L 电路图 左后车门, (L0L),(4H5),(4H3),(QQ1),(QQ2), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 左后车门, (L0L),(4H5),(4H3),(QQ1),(QQ2), 自 2018 年 6 月起 电路图资料。
一汽大众3321 迈腾 B8 2.0 升汽油发动机 , DKVB 电路图
一汽大众3321 迈腾 B8 2.0 升汽油发动机 , DKVB 电路图资料。
奥迪Q2L 电路图 双离合器变速箱 DSG, (0ES), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 双离合器变速箱 DSG, (0ES), 自 2016 年 6 月起 电路图资料。
上海大众T-Cross 安装位置 以 J 开头的零件 电路图
上海大众T-Cross 安装位置 以 J 开头的零件 电路图资料。
奥迪A8 D5 电路图 音响系统 , (9VD),(EP0) 电路图
奥迪A8 D5 电路图 音响系统 , (9VD),(EP0) 电路图资料。
