上海大众新帕MQB 安装位置 继电器 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

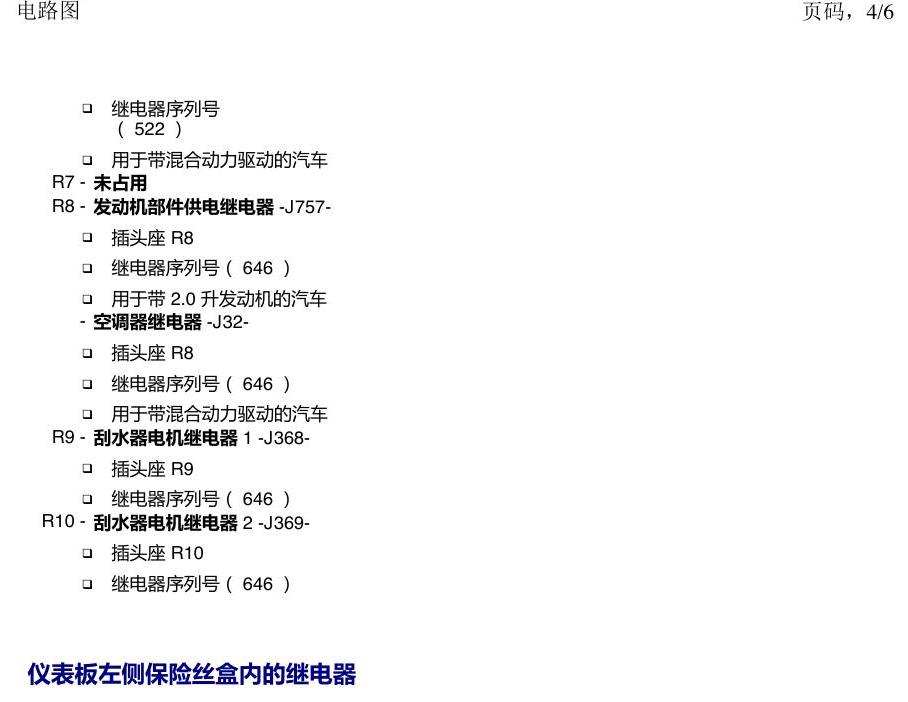

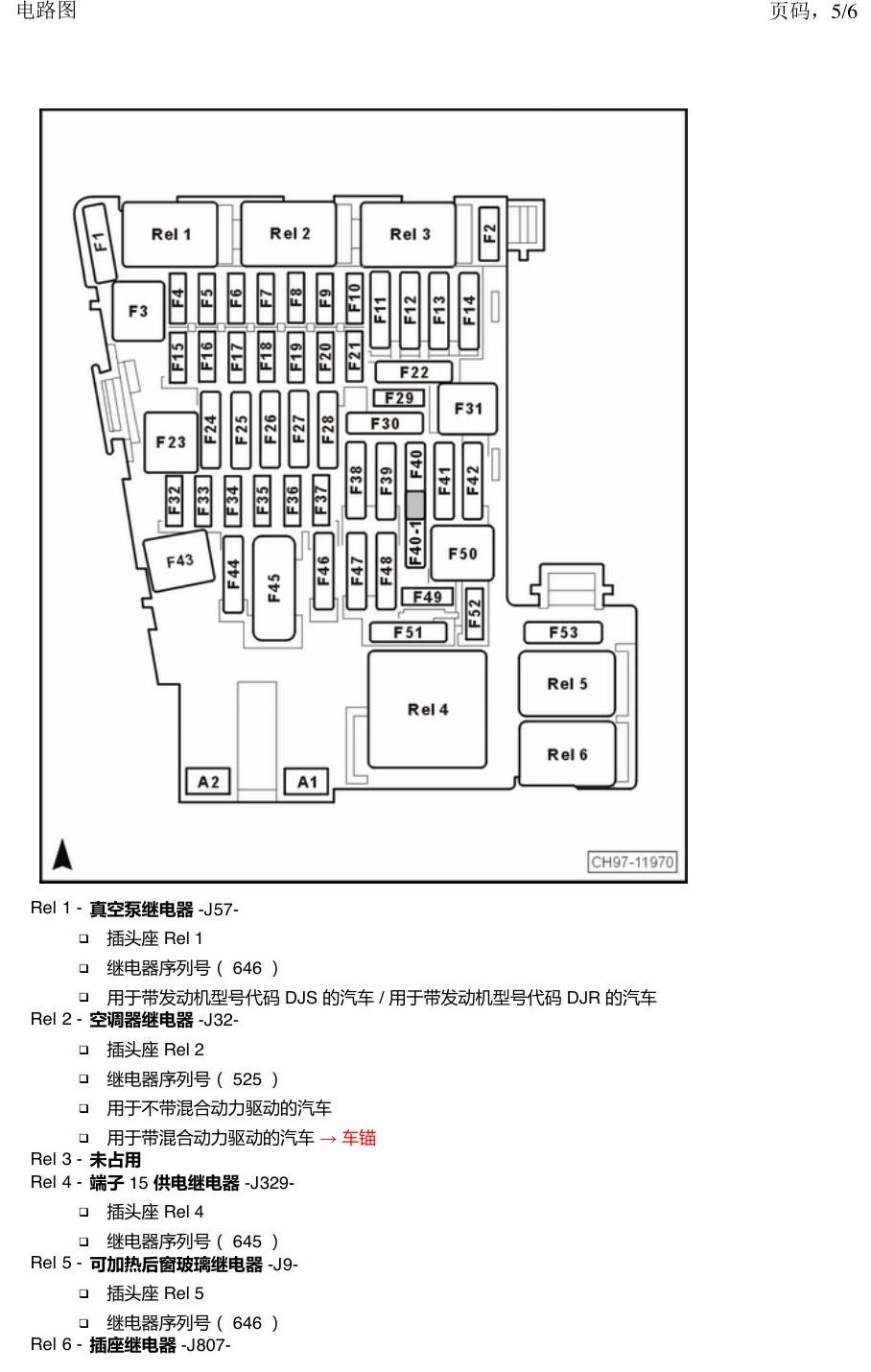

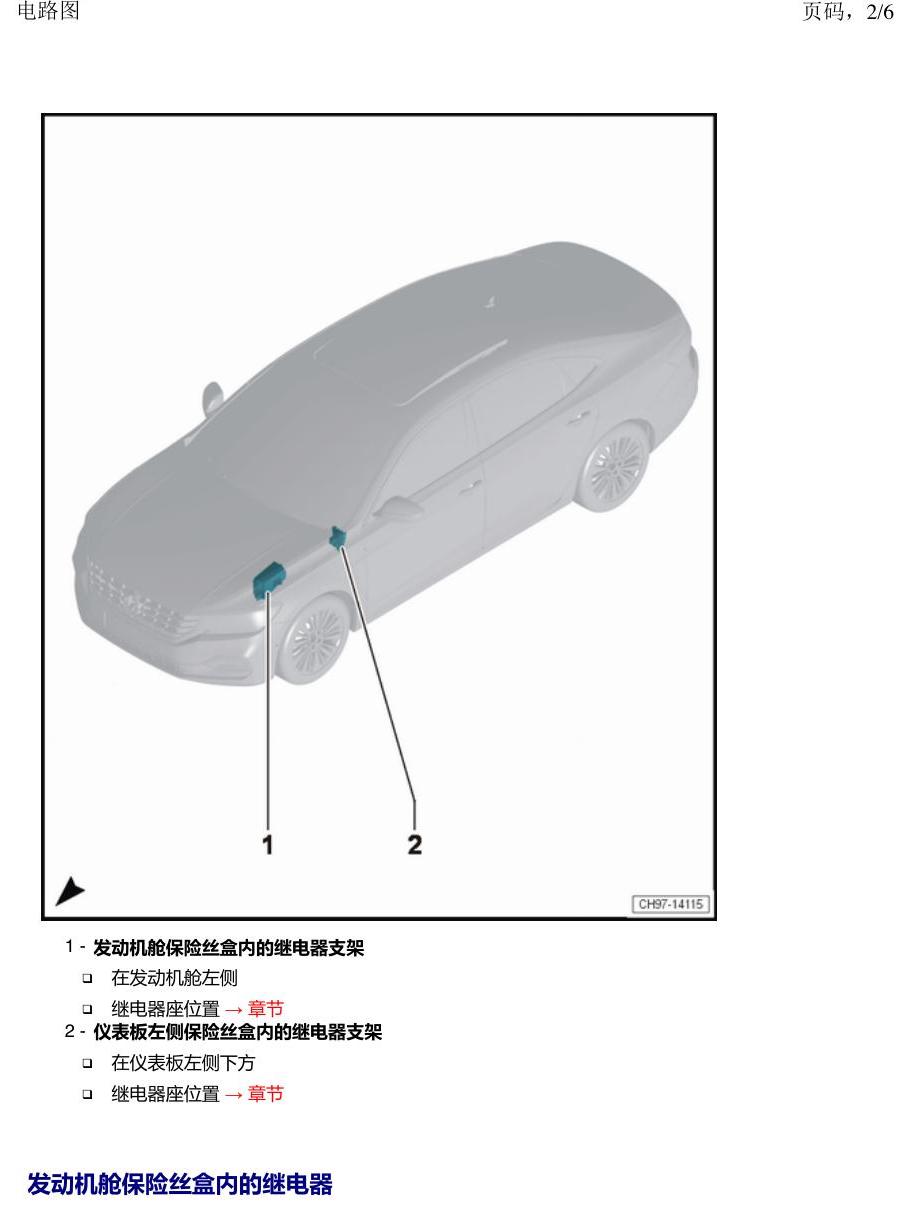

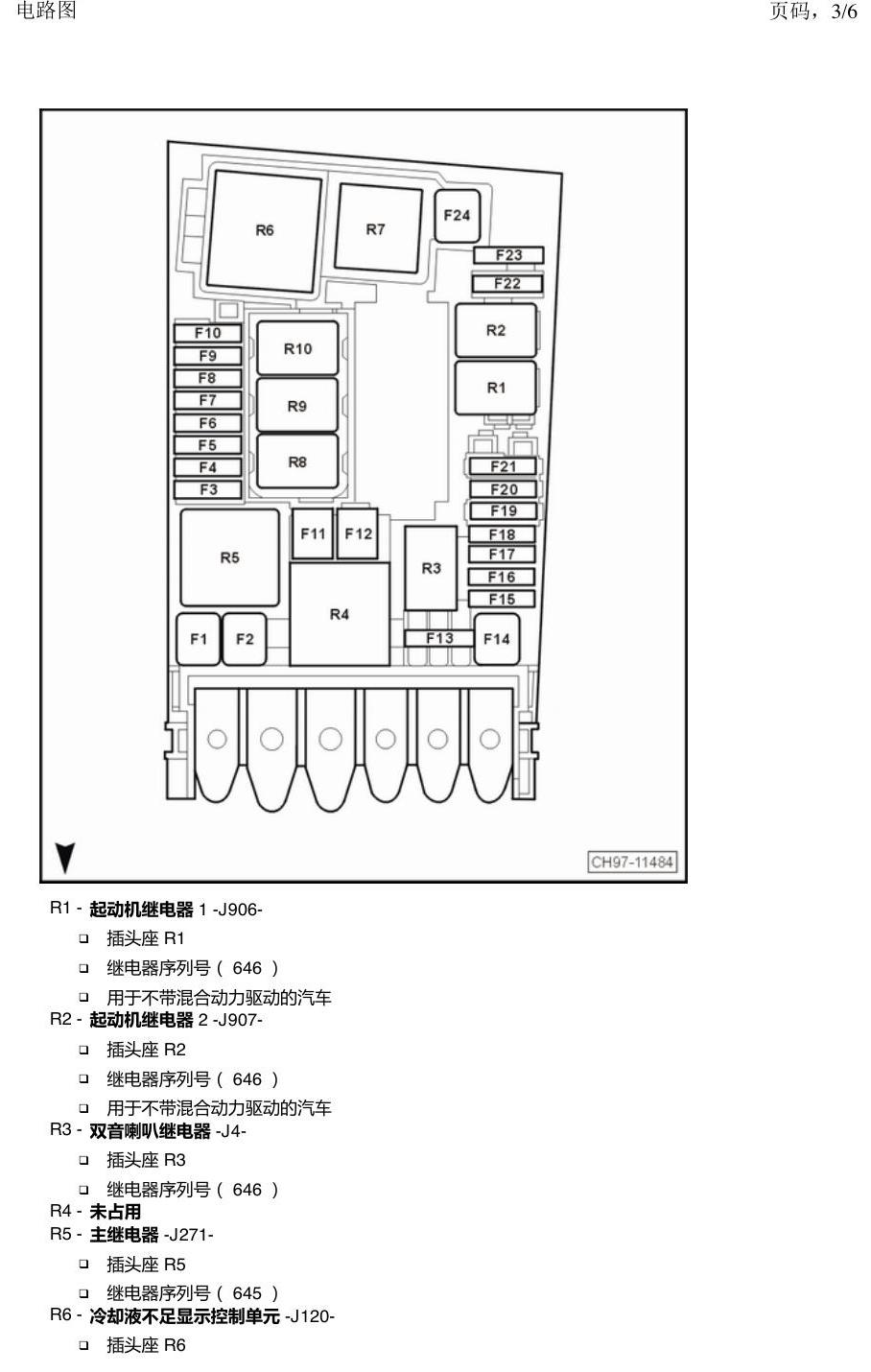

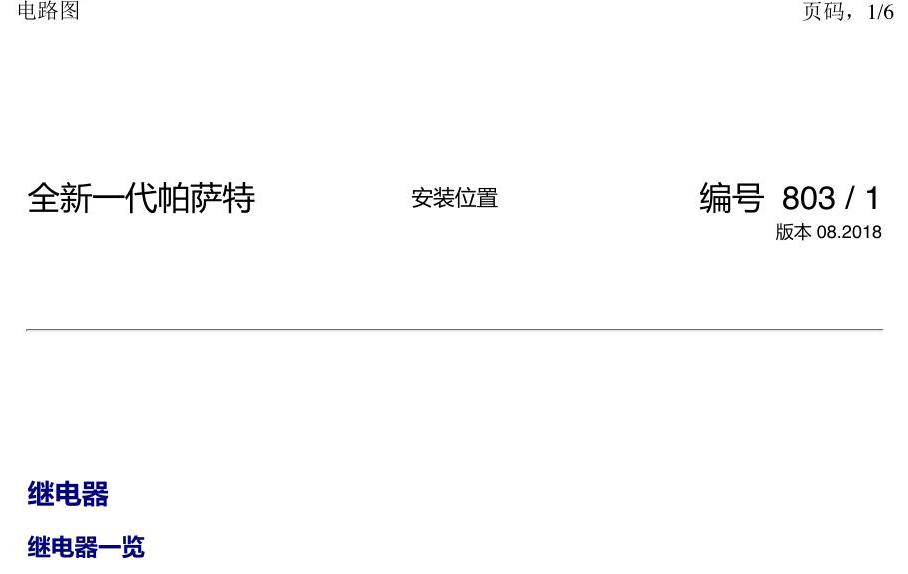

下方为原始资料图，共 6 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
斯柯达晶锐16前 电控机械式转向助力器 电路图
斯柯达晶锐16前 电控机械式转向助力器 电路图资料。
奥迪Q3L 电路图 燃油系统, (1A5),(1A7),(1X0), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 燃油系统, (1A5),(1A7),(1X0), 自 2018 年 6 月起 电路图资料。
奥迪A6 C8 安装位置 汽车前部 电路图
奥迪A6 C8 安装位置 汽车前部 电路图资料。
2012—2018年一汽奥迪Q3 2.0T CRHA 发动机电脑端子
2012—2018年一汽奥迪Q3 2.0T CRHA 发动机电脑端子资料。
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图
上海大众零度19款补充 带自动启停系统的 1.4 升汽油发动机 , CSSA,CSTA,CSS,CST 电路图资料。
奥迪A6 C8 电路图 前部座椅加热 , (L0R),(Q1D) 电路图
奥迪A6 C8 电路图 前部座椅加热 , (L0R),(Q1D) 电路图资料。
