上海大众朗逸 MQB 舒适系统 AW1 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

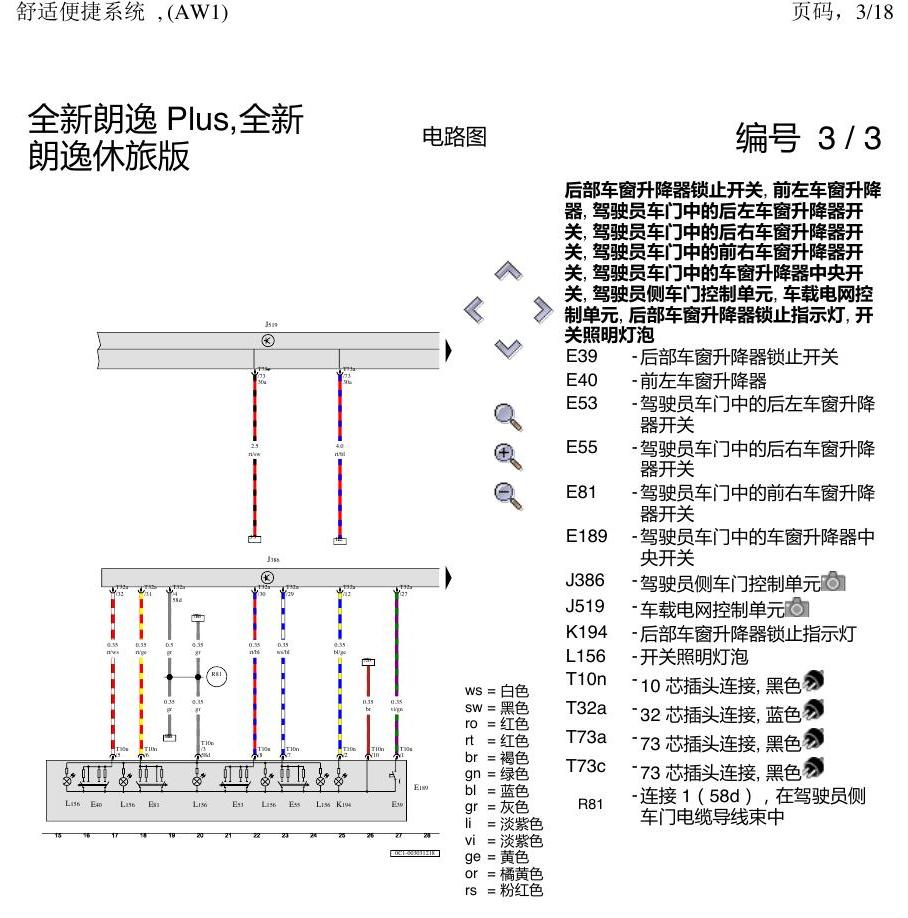

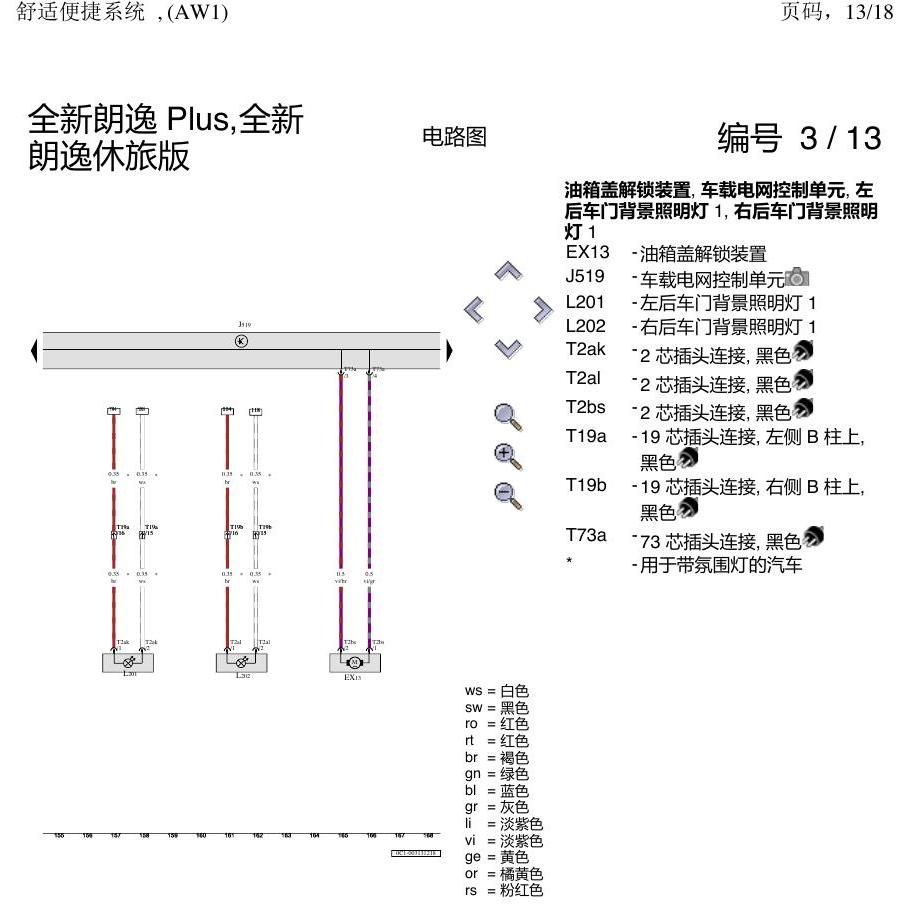

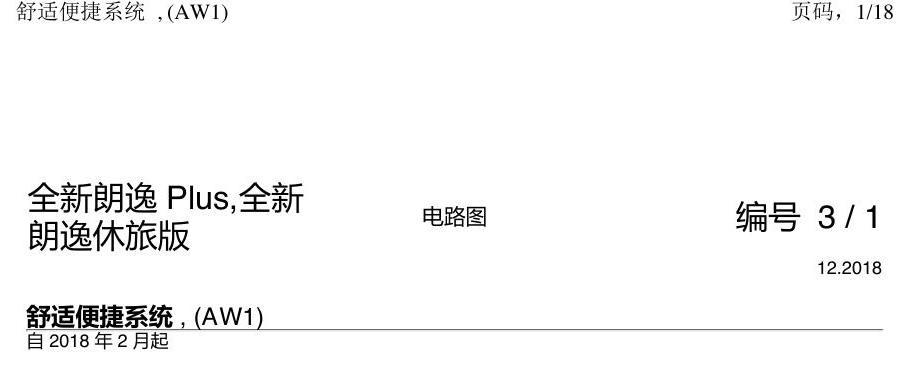

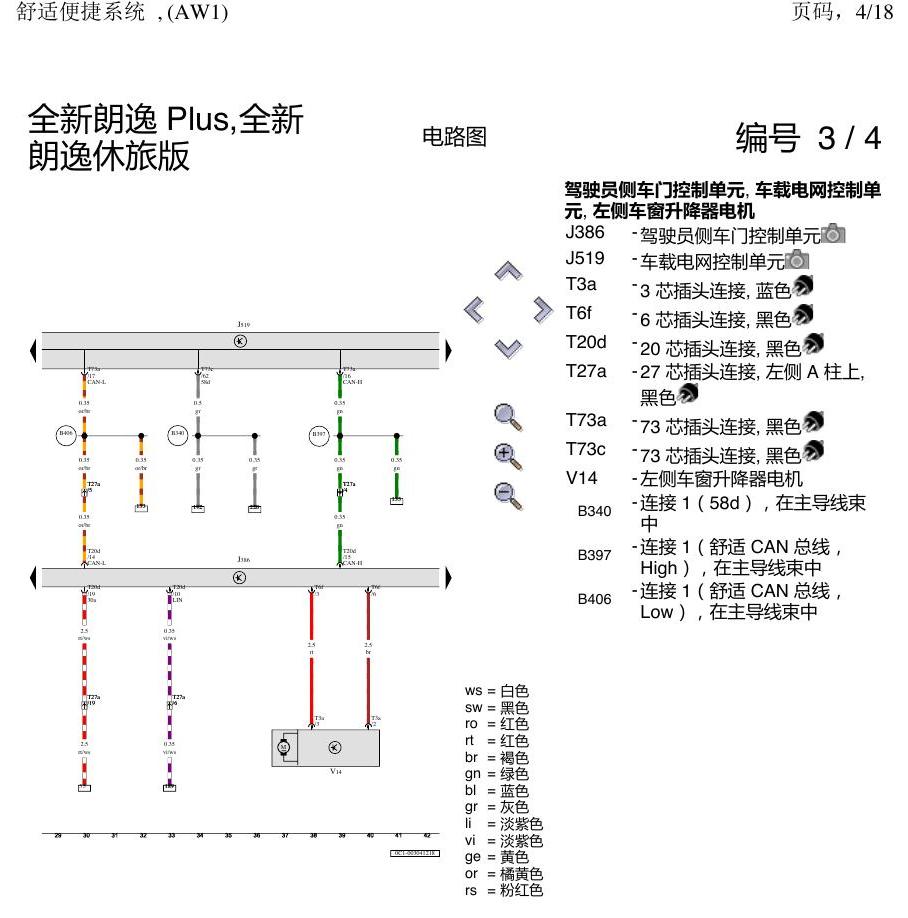

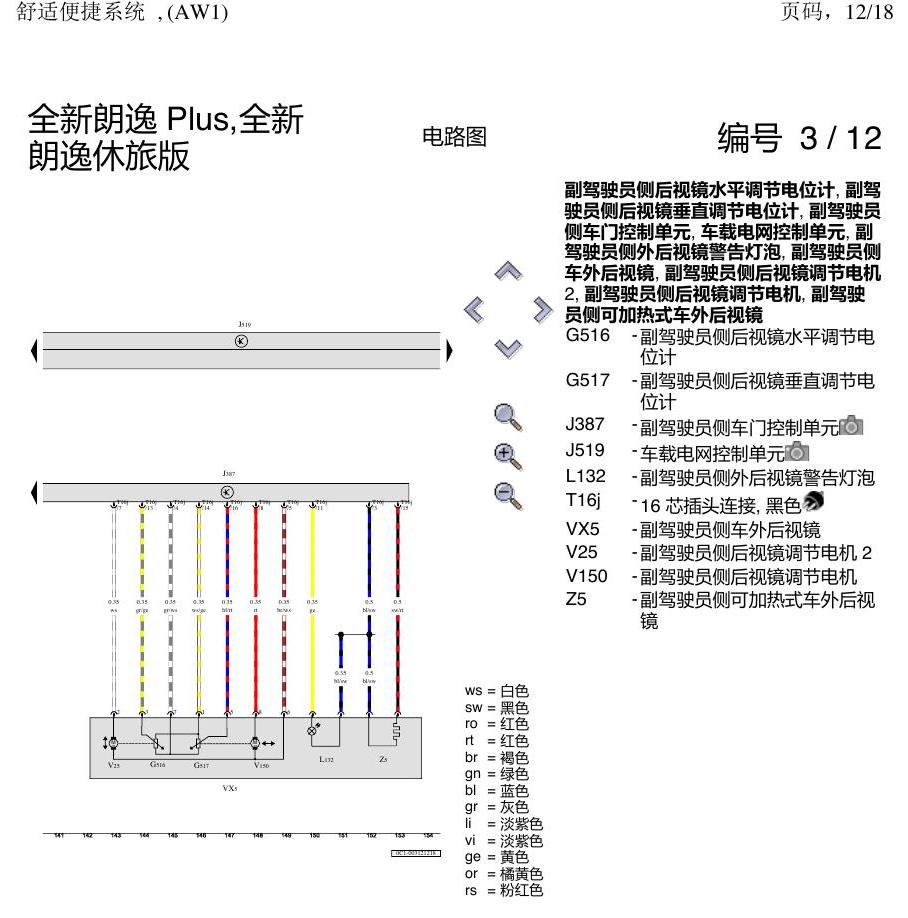

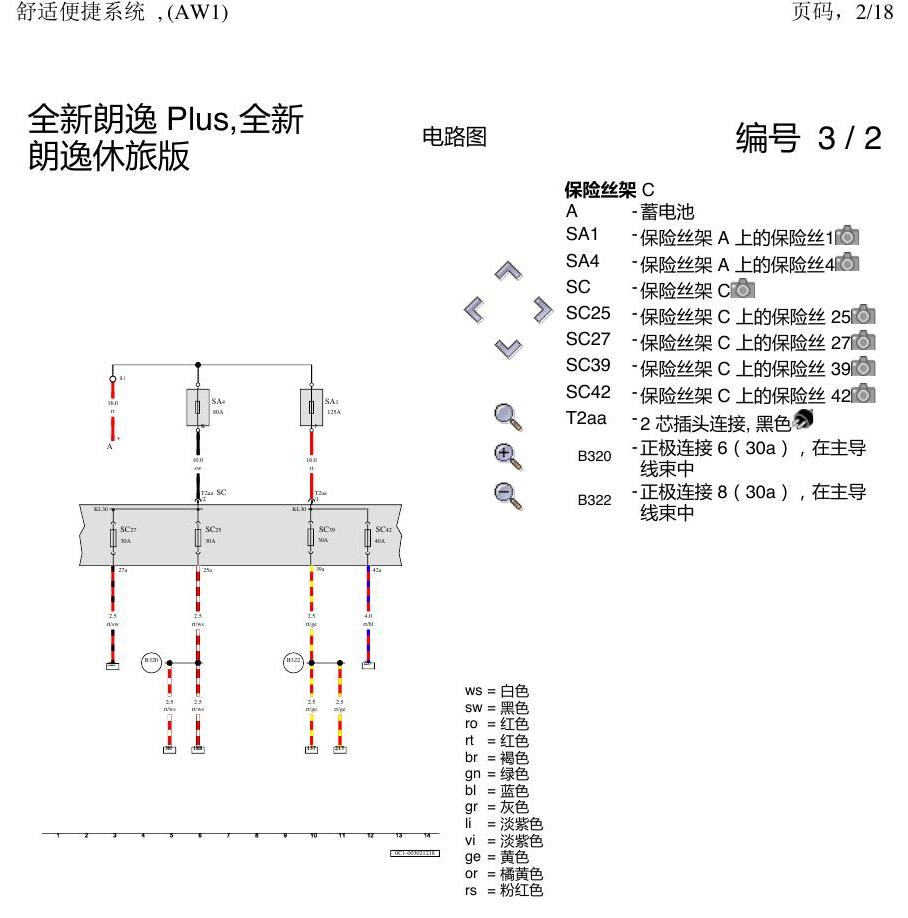

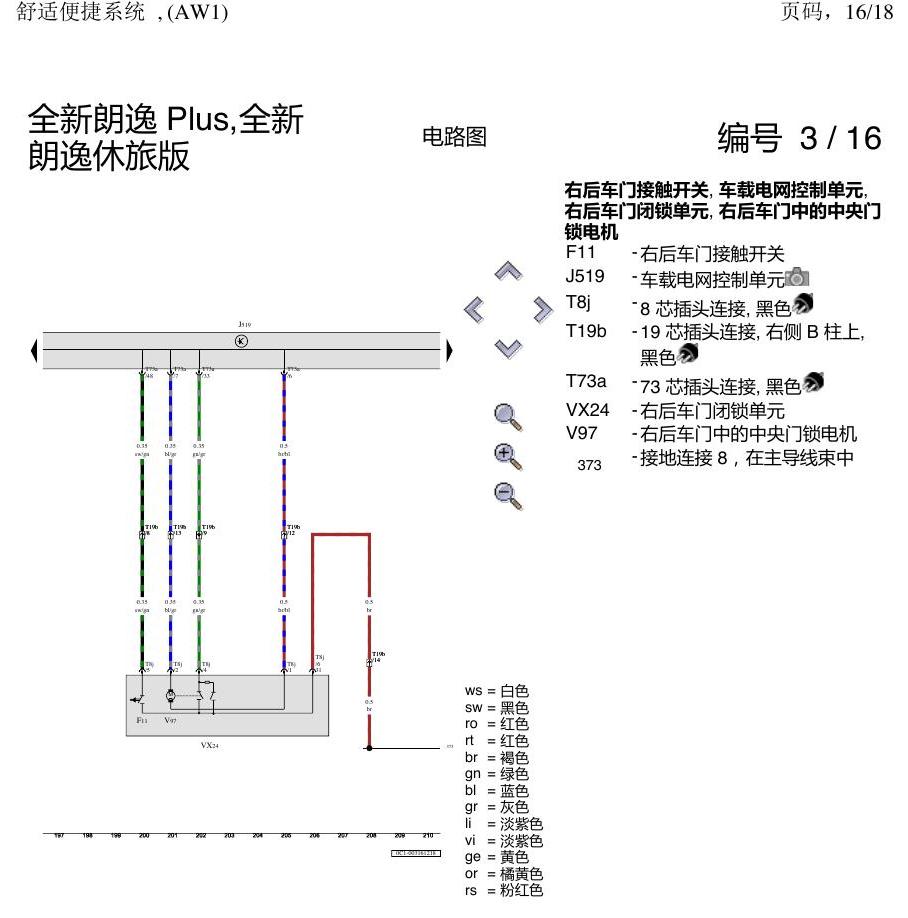

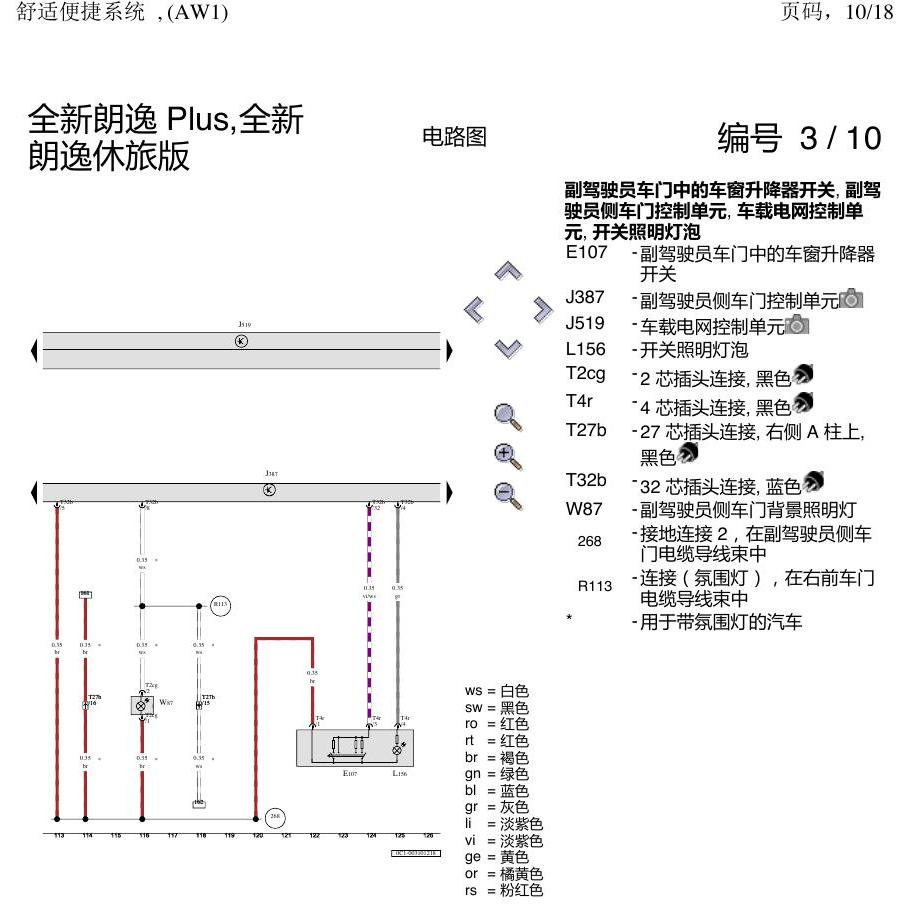

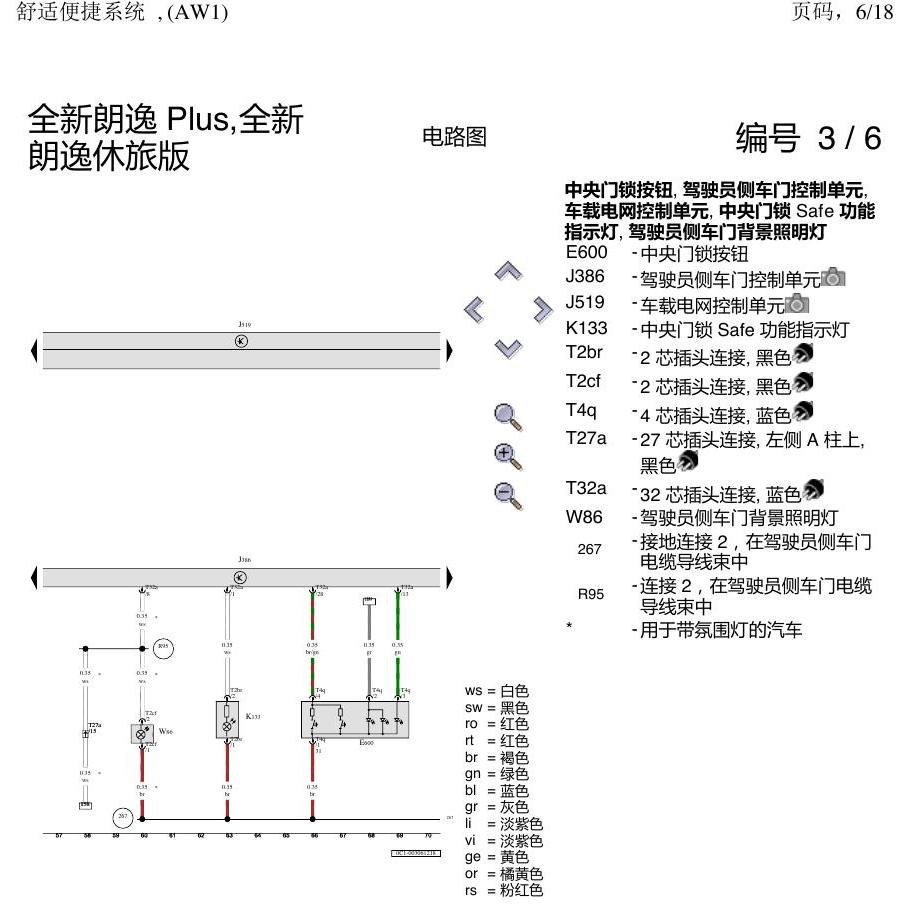

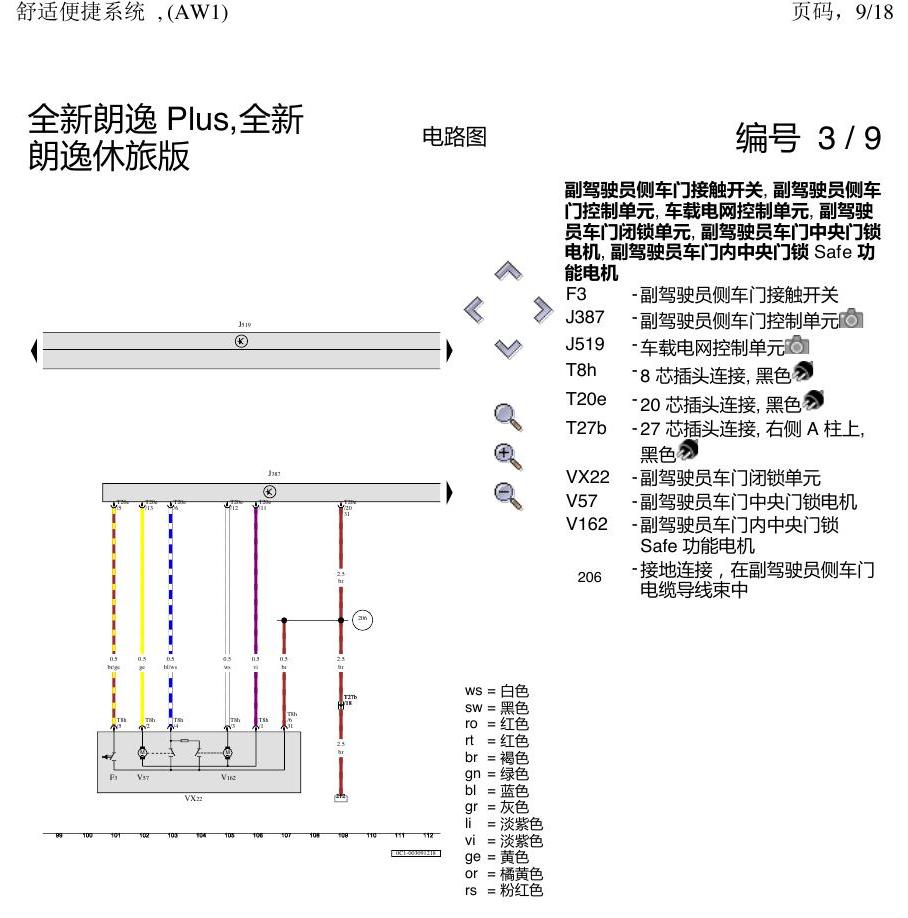

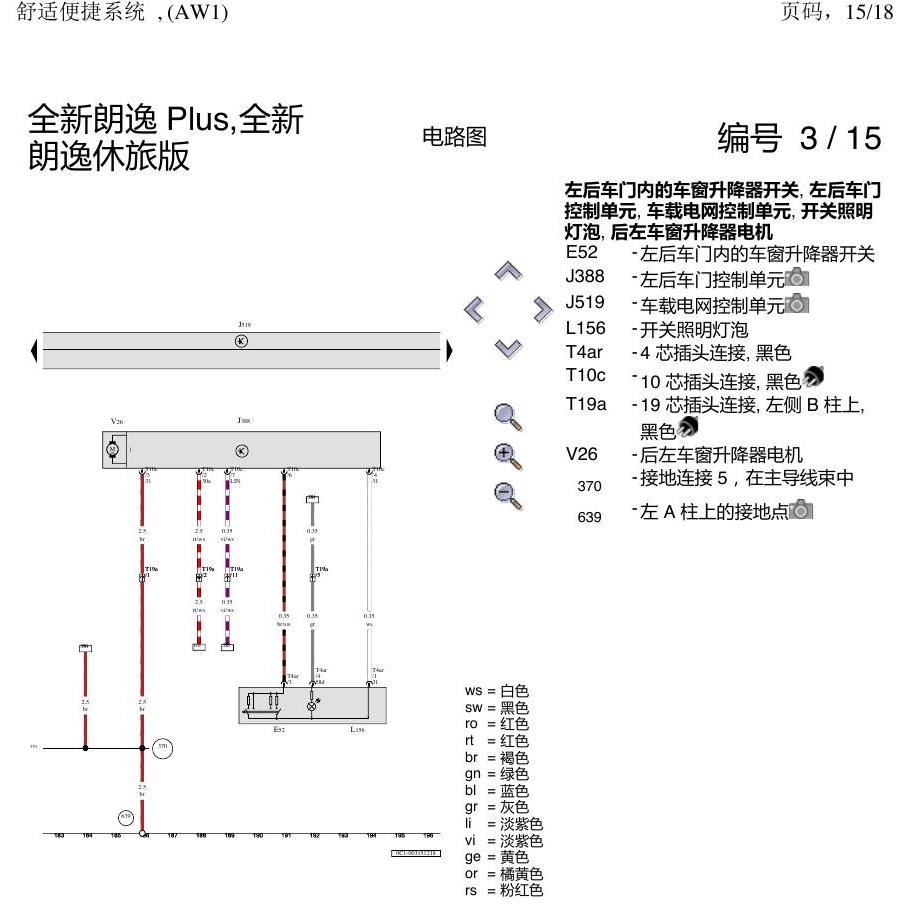

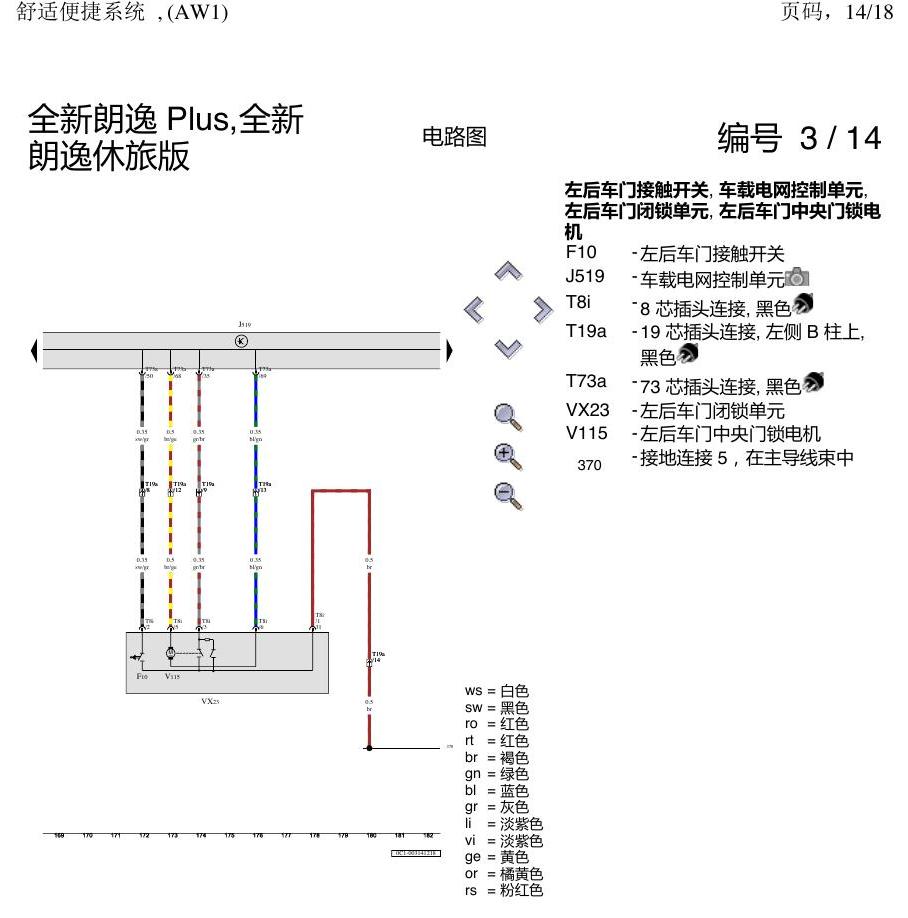

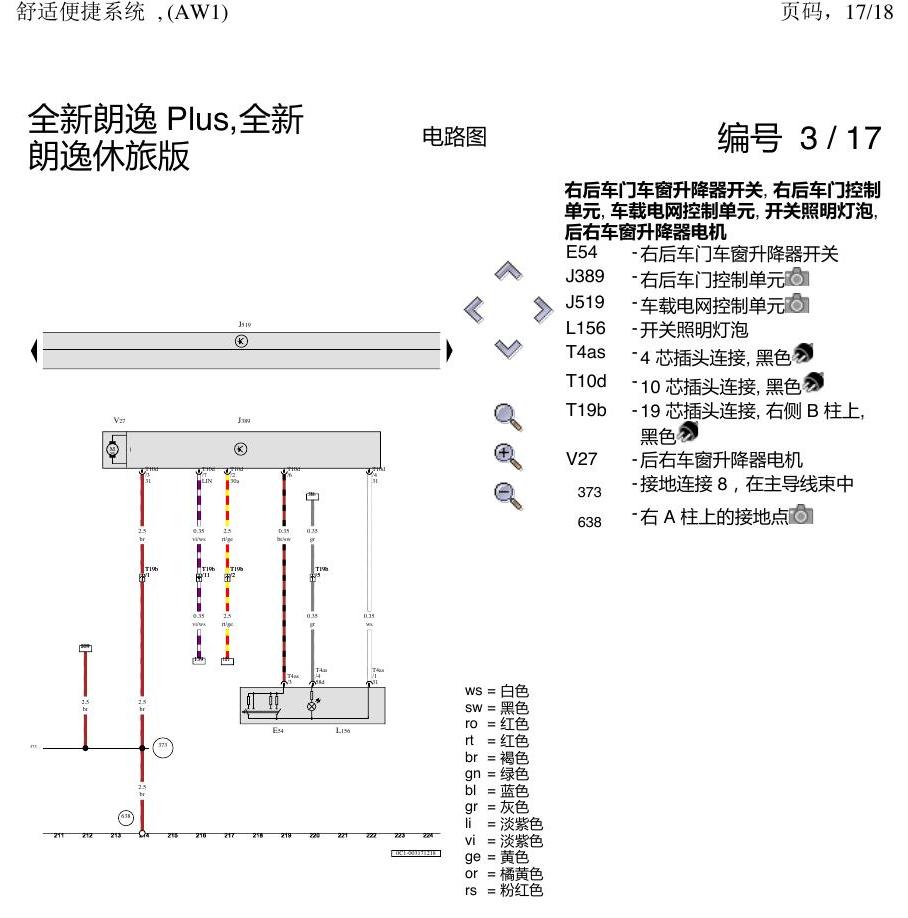

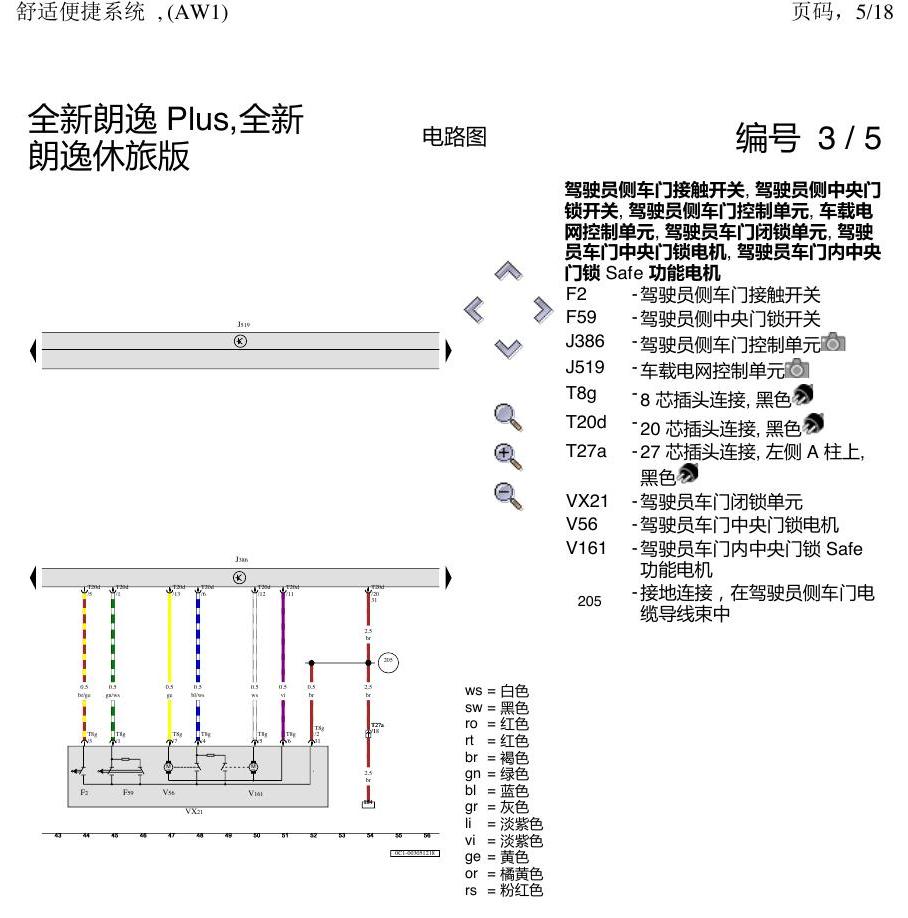

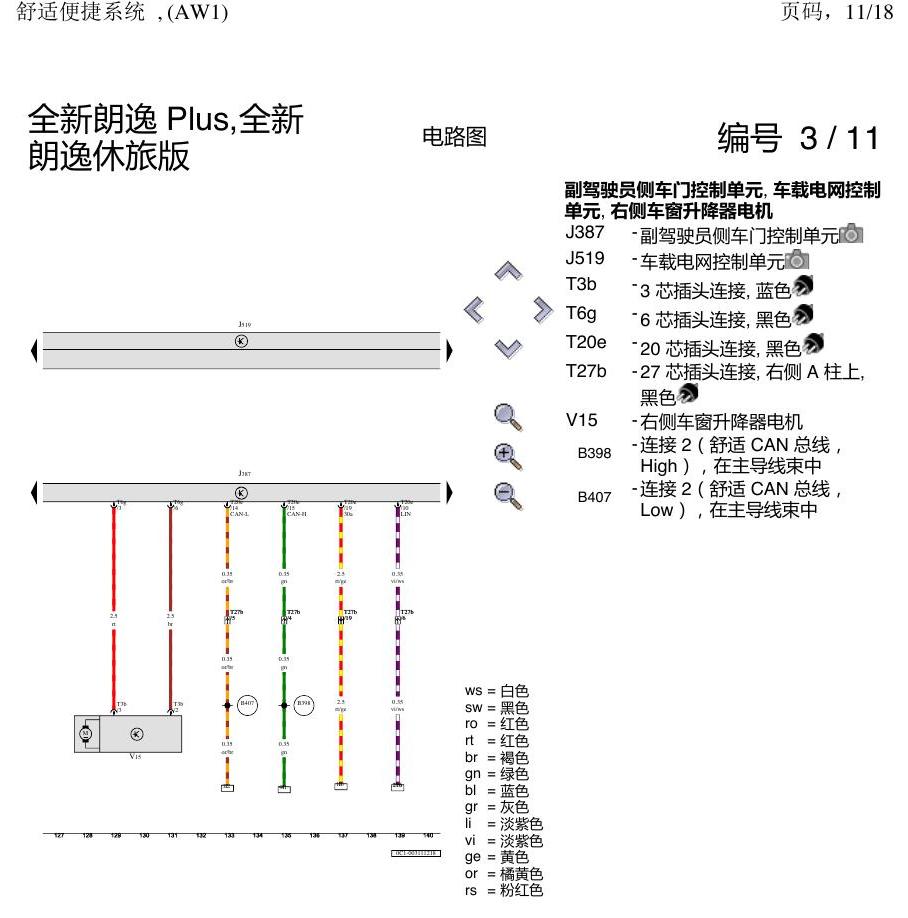

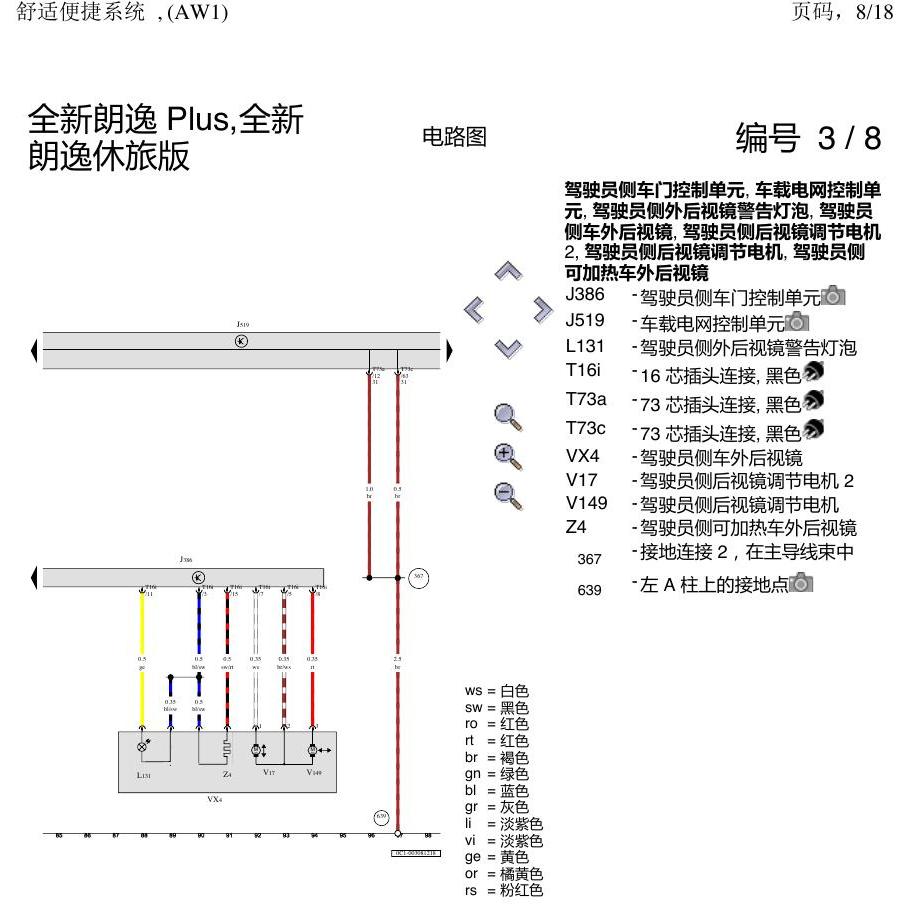

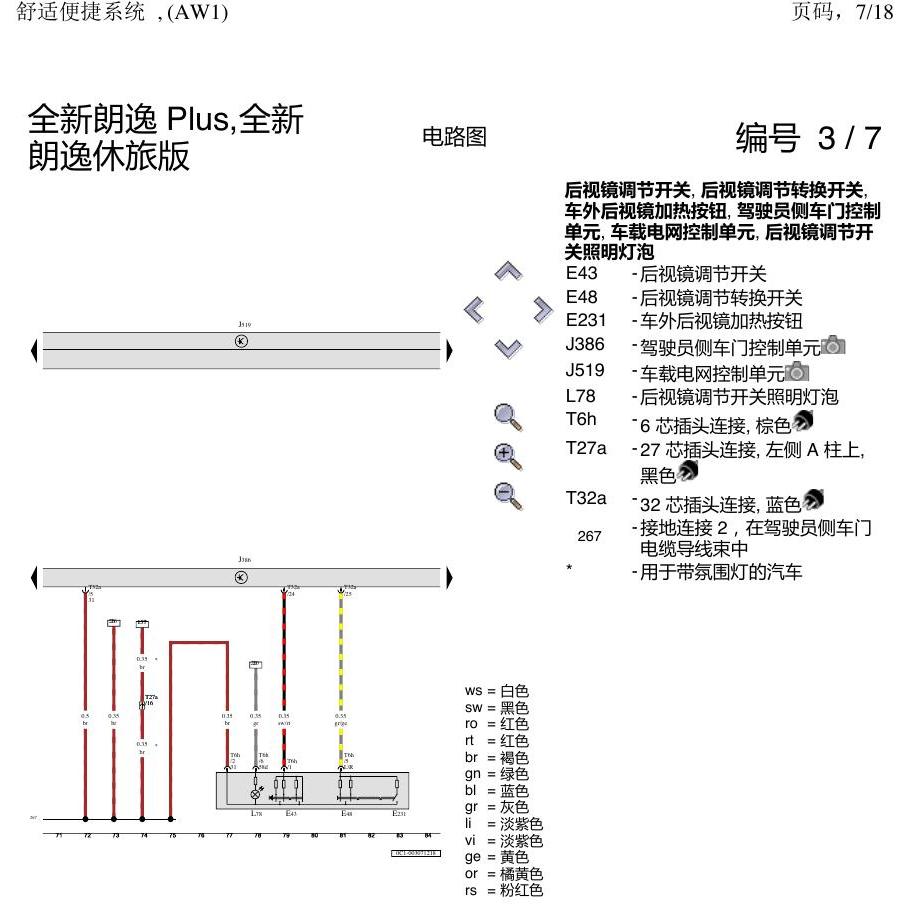

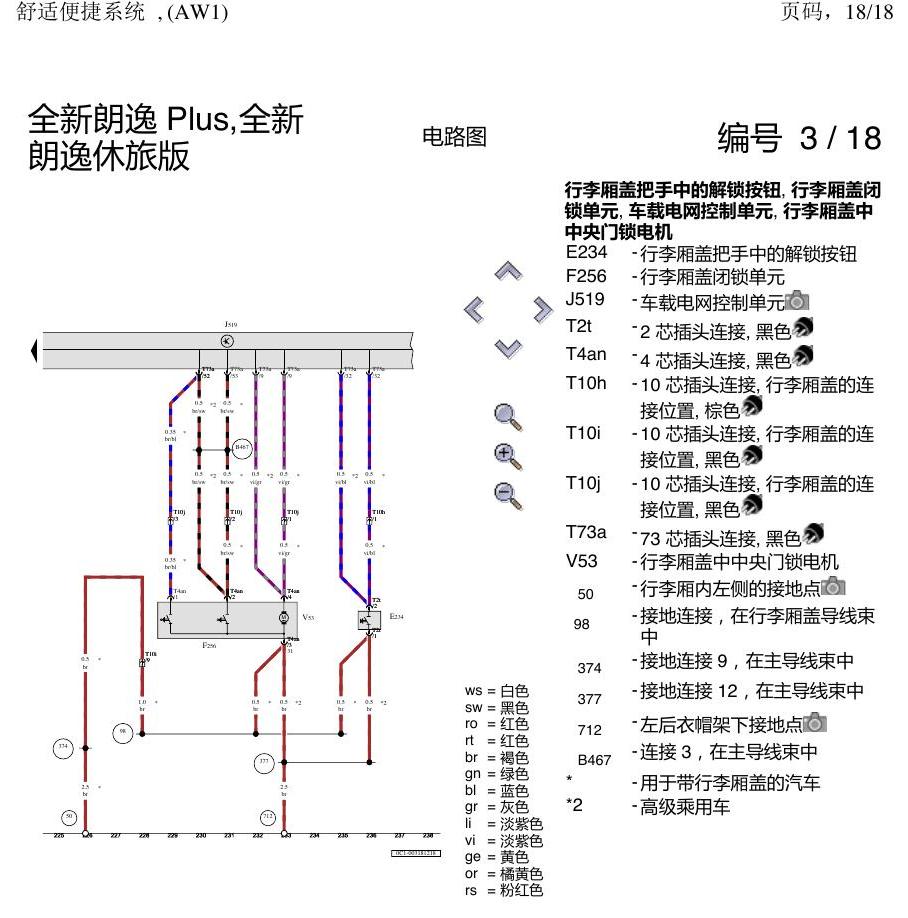

下方为原始资料图，共 18 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众宝来MQB 1.5 接地设计 AW0 电路图
一汽大众宝来MQB 1.5 接地设计 AW0 电路图资料。
上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图
上海大众桑塔纳1.5 1.5 升汽油发动机 , DLFA,(7CM) 电路图资料。
奥迪Q2L 电路图 增强版 MMI 导航系统, (I8H),(I8L), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 增强版 MMI 导航系统, (I8H),(I8L), 自 2016 年 6 月起 电路图资料。
上海大众T-Cross 数据总线联网 电路图
上海大众T-Cross 数据总线联网 电路图资料。
奥迪Q5L 电路图 基本装备 电路图
奥迪Q5L 电路图 基本装备 电路图资料。
奥迪Q5L 电路图 腰部支撑调节装置 , (3L3),(7P1),(7P7) 电路图
奥迪Q5L 电路图 腰部支撑调节装置 , (3L3),(7P1),(7P7) 电路图资料。
