上海大众途观 高压蓄电池 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

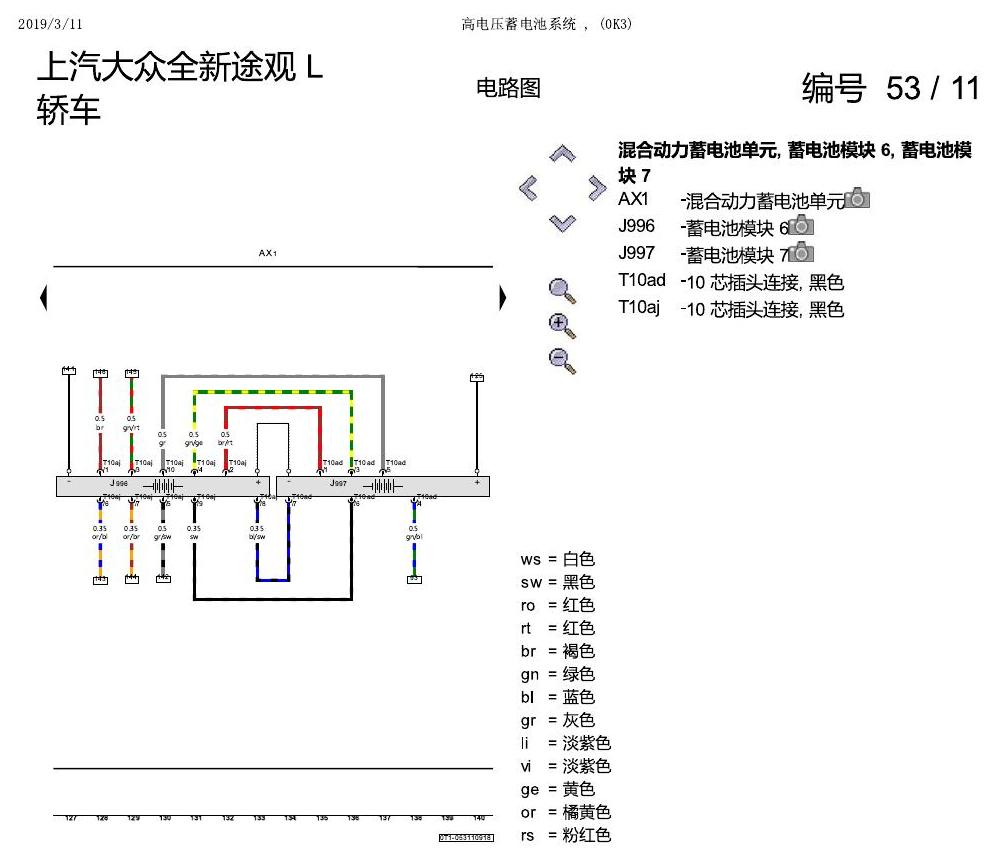

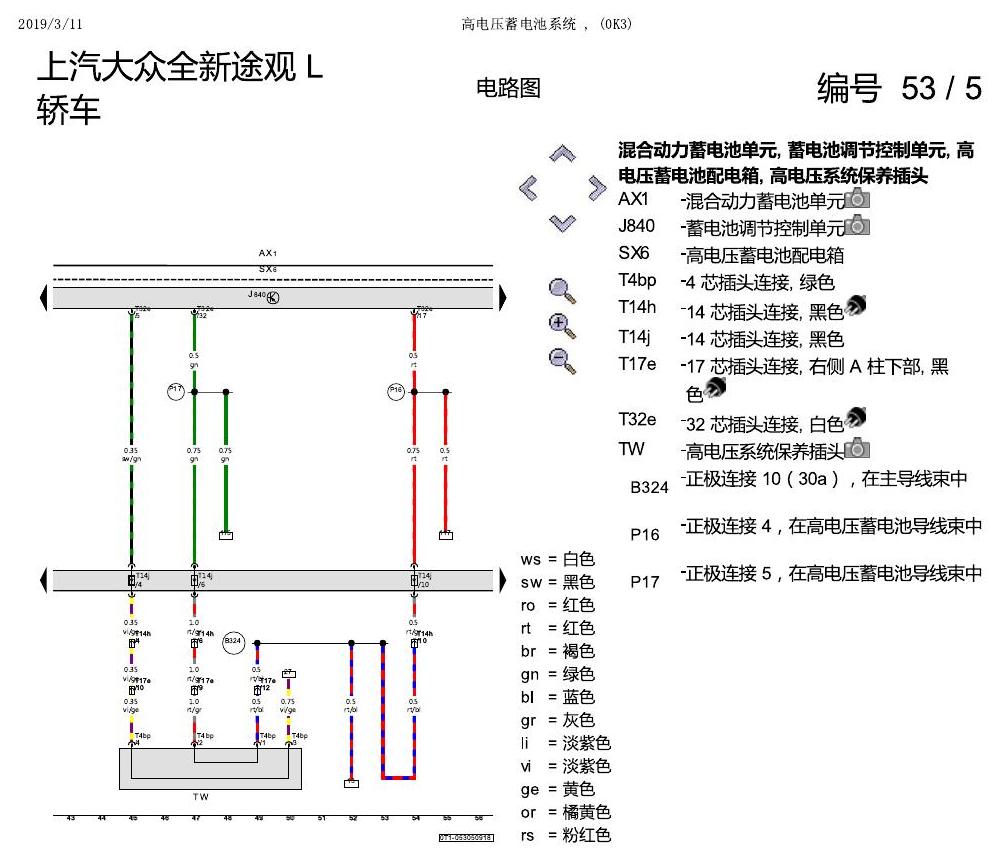

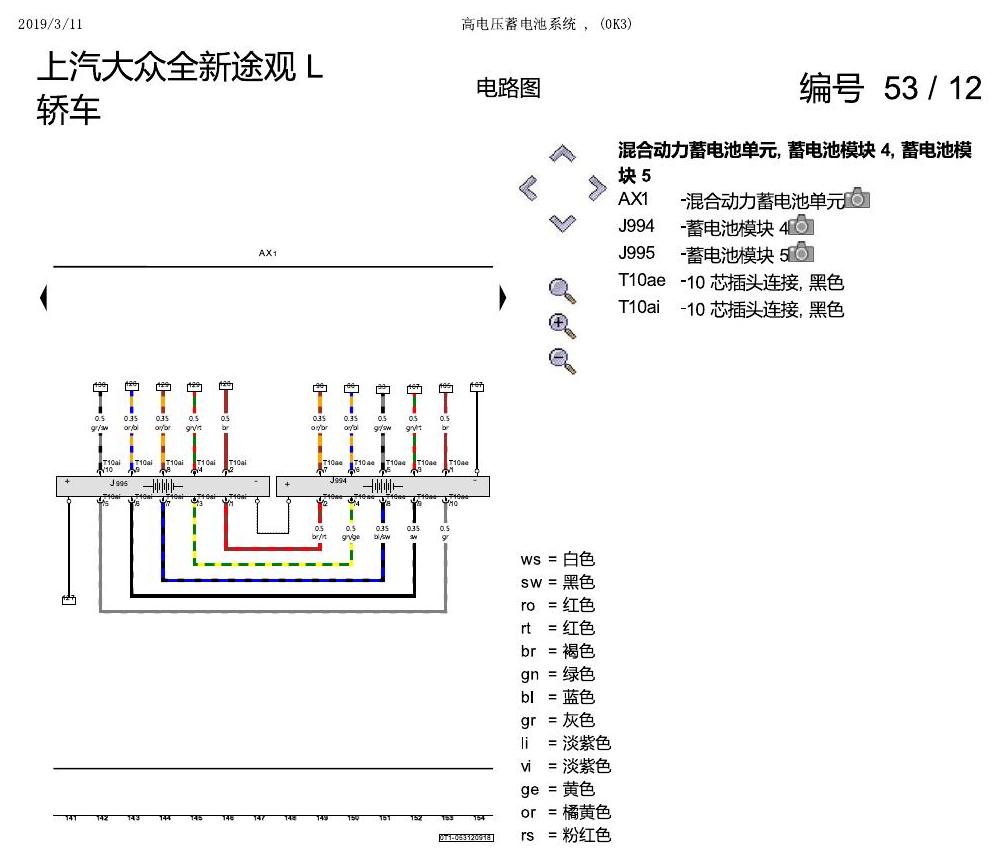

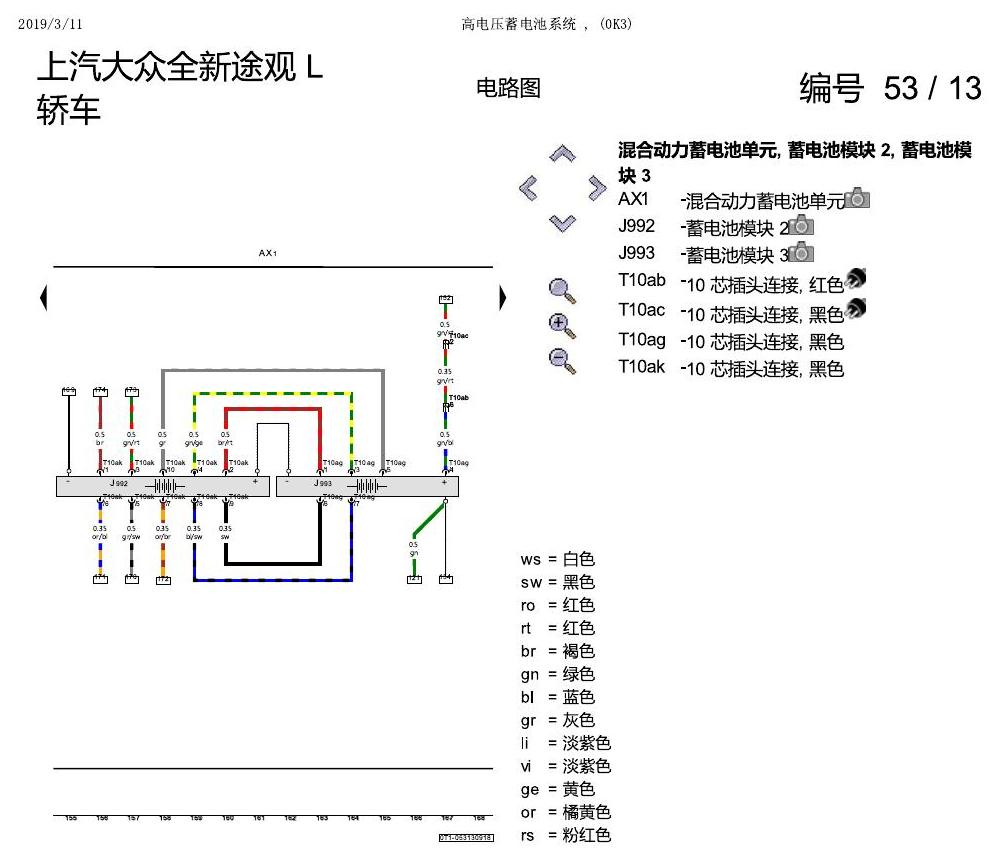

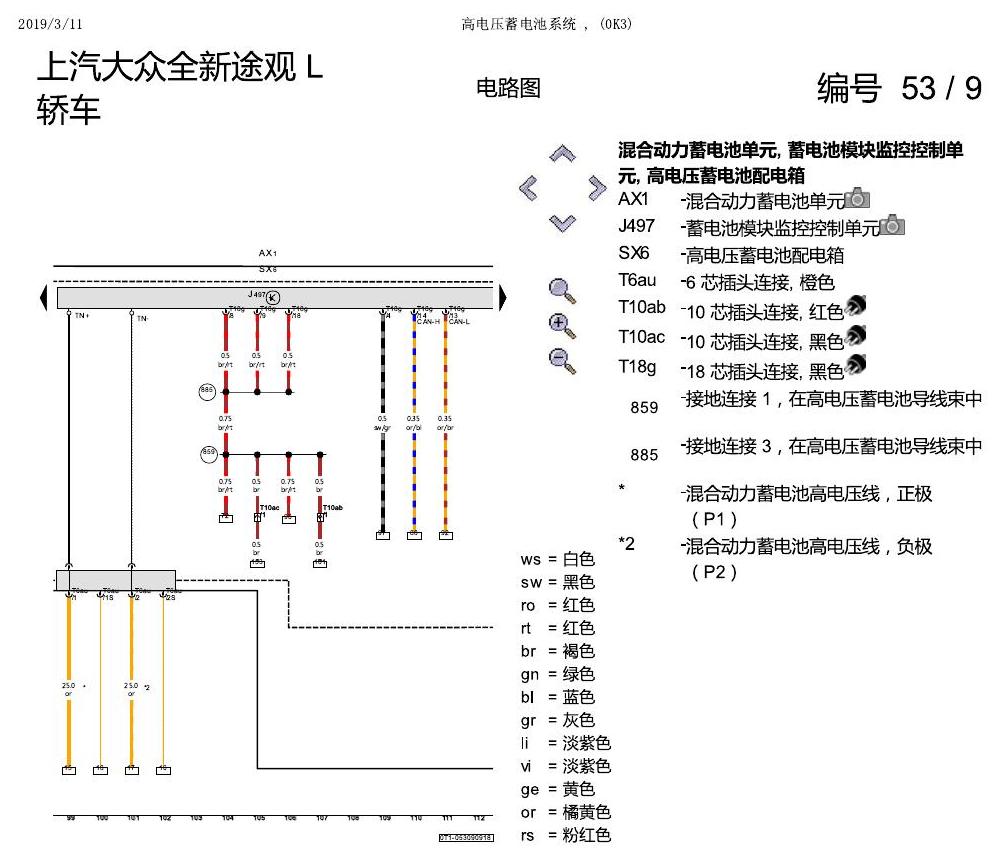

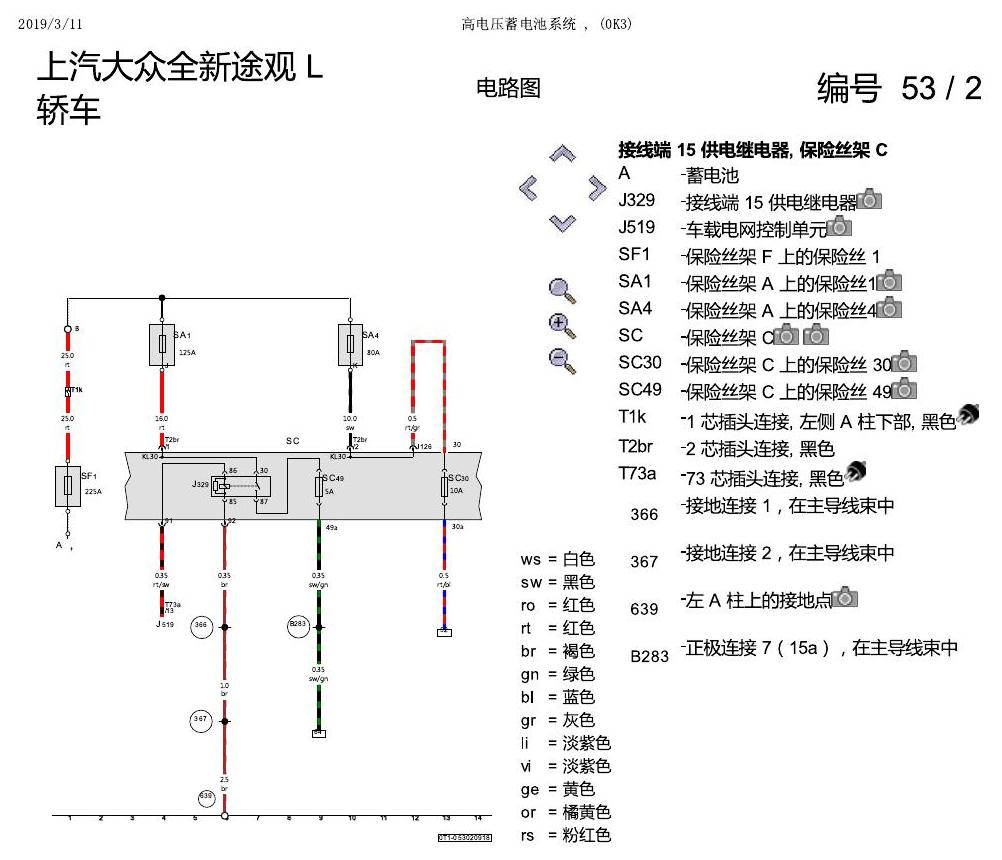

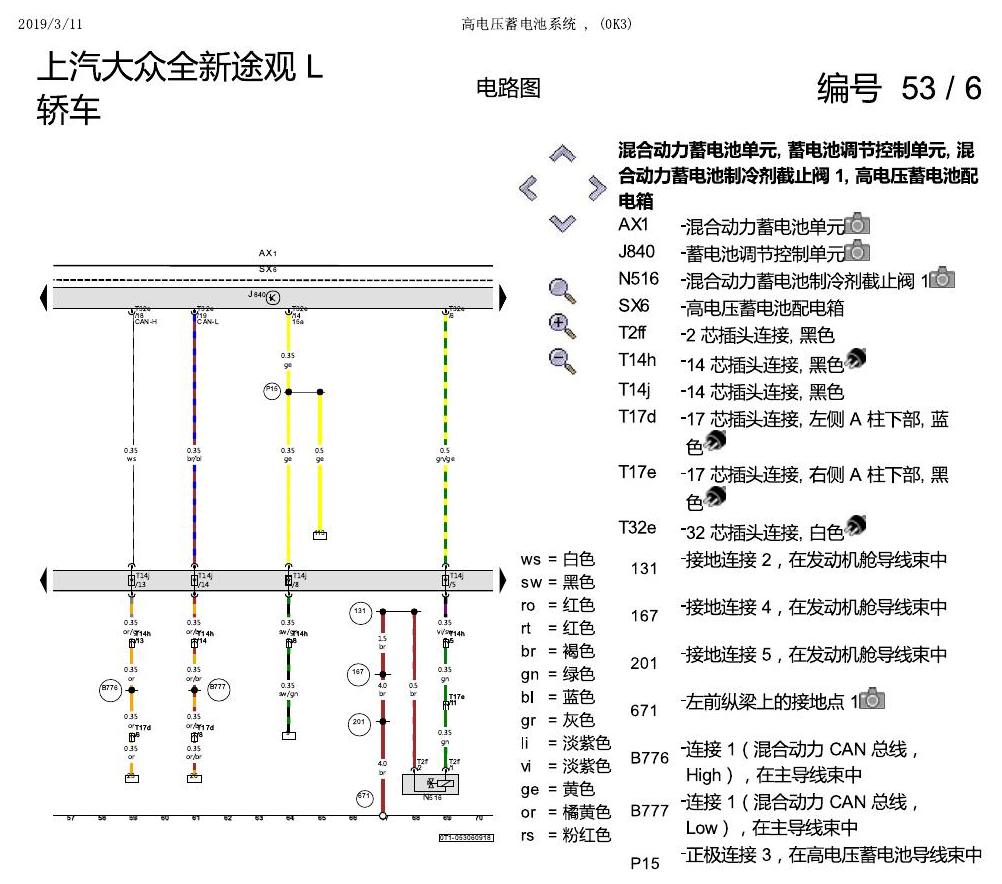

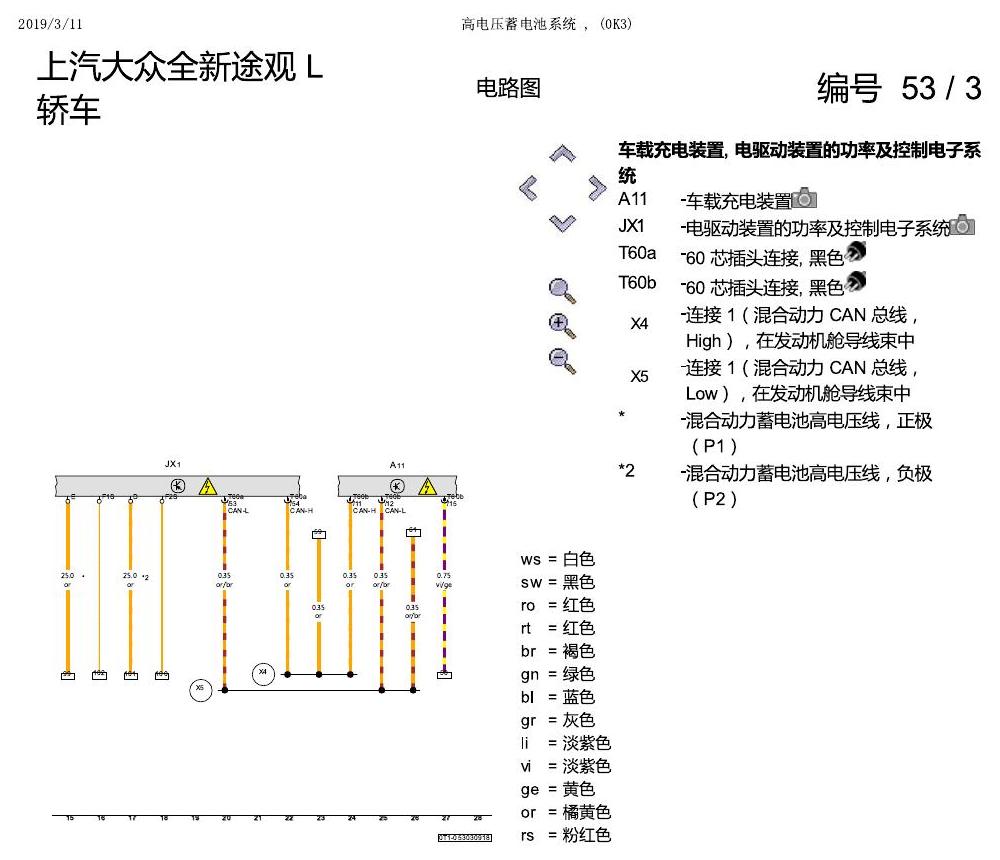

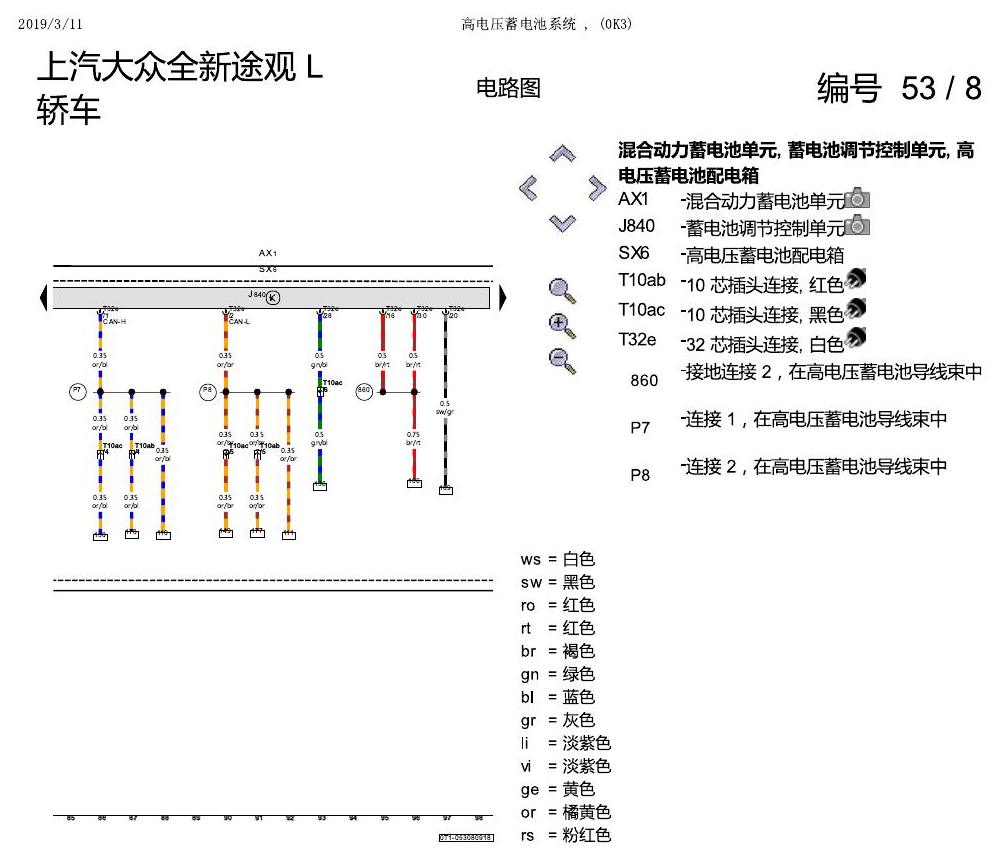

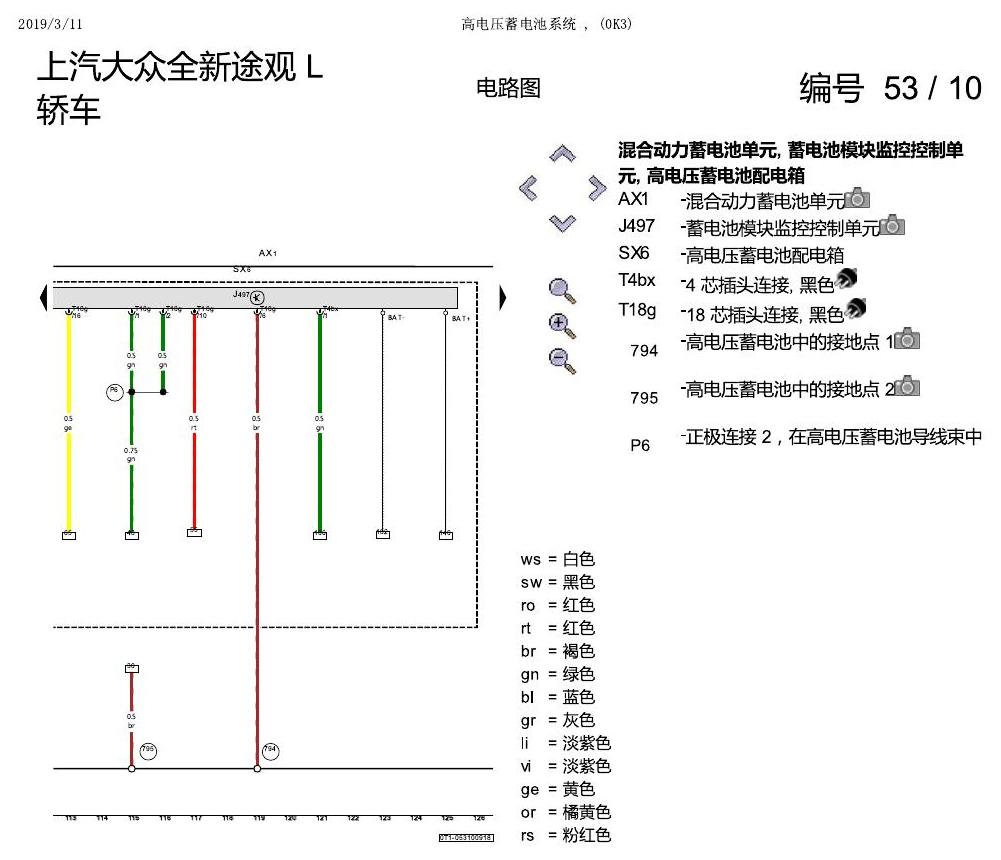

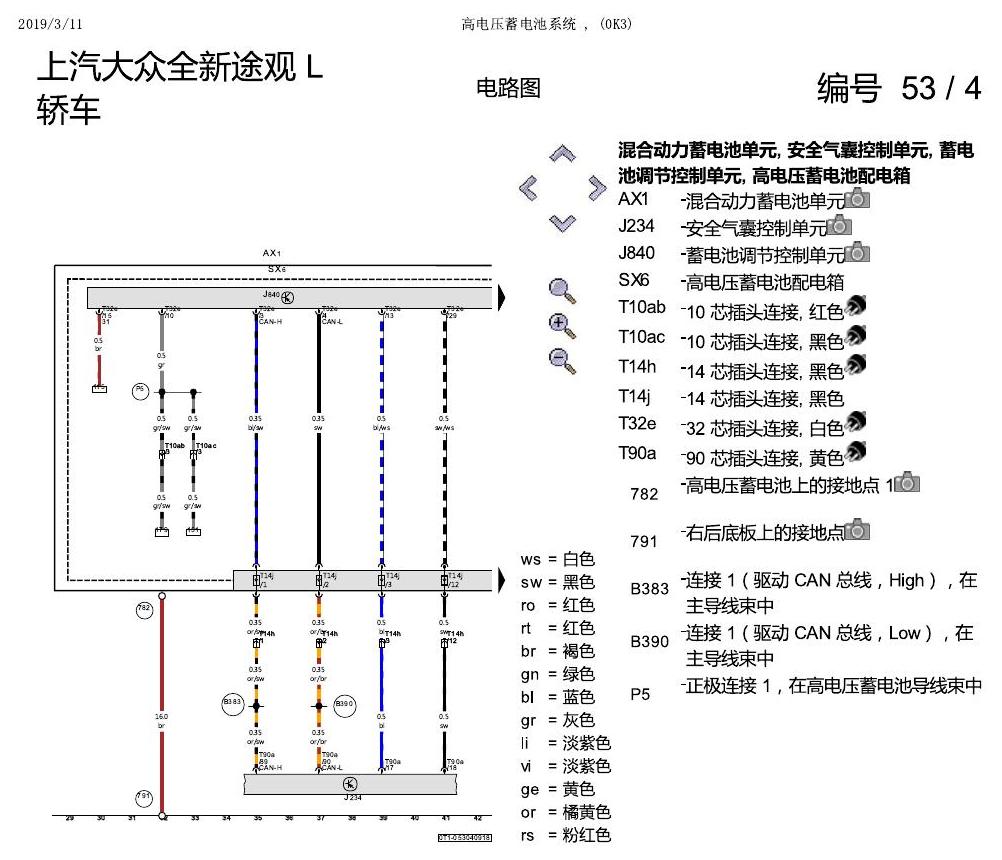

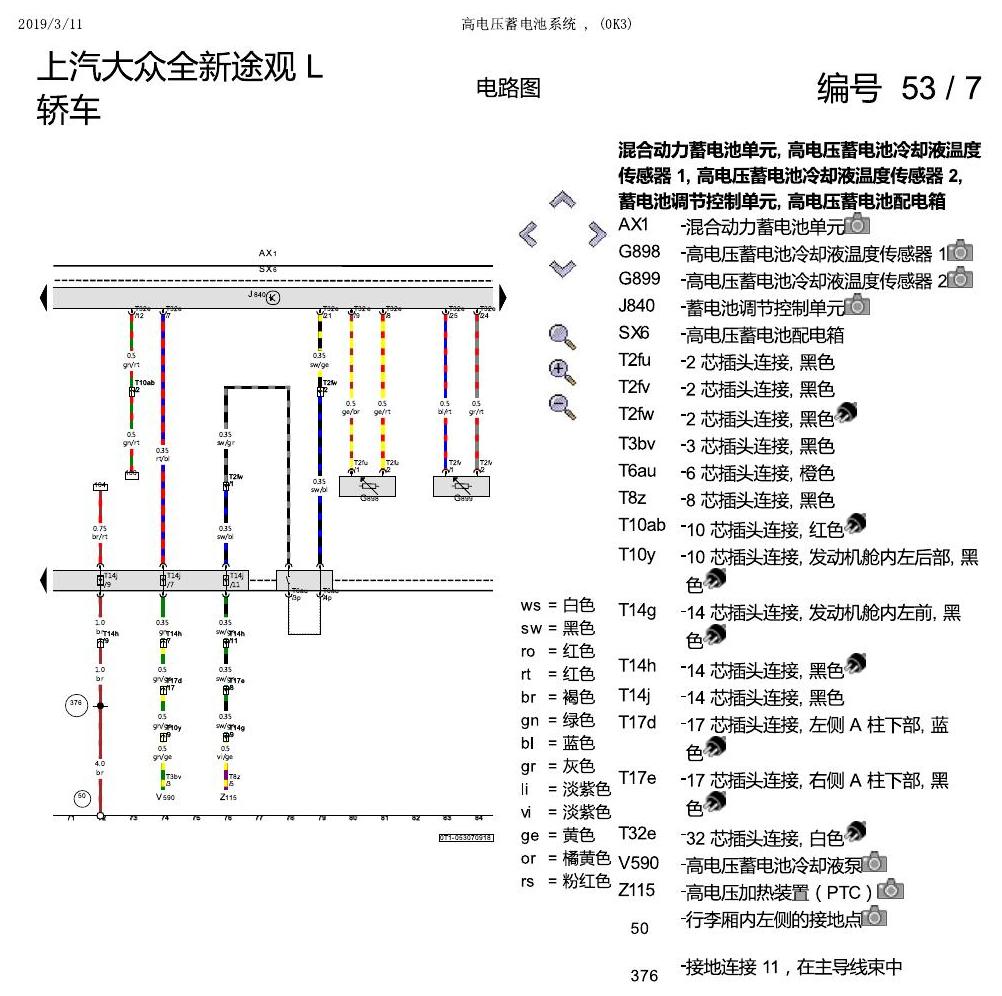

下方为原始资料图，共 14 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众3321 速腾 MQB 方向机 电路图
一汽大众3321 速腾 MQB 方向机 电路图资料。
奥迪Q3L 电路图 组合仪表, (9S9),(9S8), 自 2018 年 6 月起 电路图
奥迪Q3L 电路图 组合仪表, (9S9),(9S8), 自 2018 年 6 月起 电路图资料。
进口大众途锐 转向柱电子装置 , (2ZH),(2ZW) 电路图
进口大众途锐 转向柱电子装置 , (2ZH),(2ZW) 电路图资料。
奥迪Q8 电路图 用于右置方向盘的安全气囊系统, (4UE),(4UF),(L0R), 自 2018 年 7 月起 电路图
奥迪Q8 电路图 用于右置方向盘的安全气囊系统, (4UE),(4UF),(L0R), 自 2018 年 7 月起 电路图资料。
奥迪A6 C8 电路图 2.0 升汽油发动机 , DKWB 电路图
奥迪A6 C8 电路图 2.0 升汽油发动机 , DKWB 电路图资料。
一汽大众3321 探戈 点烟器 电路图
一汽大众3321 探戈 点烟器 电路图资料。
