斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图

2024年11月5日 13:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论123阅读模式

摘要斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图资料。

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

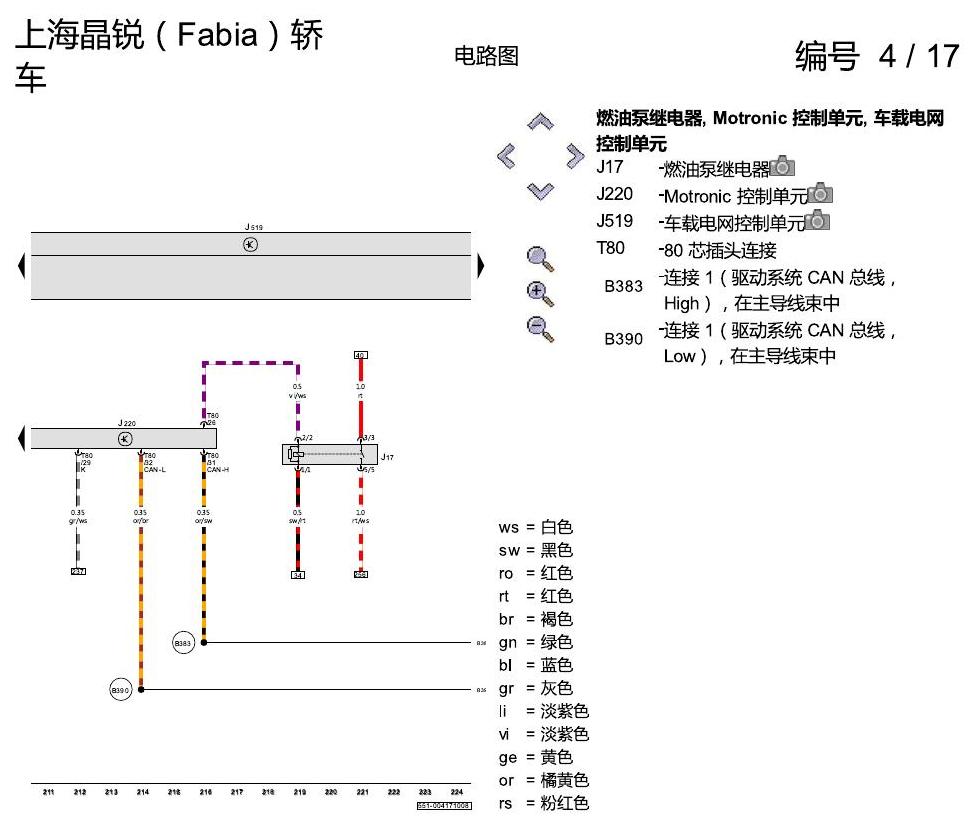

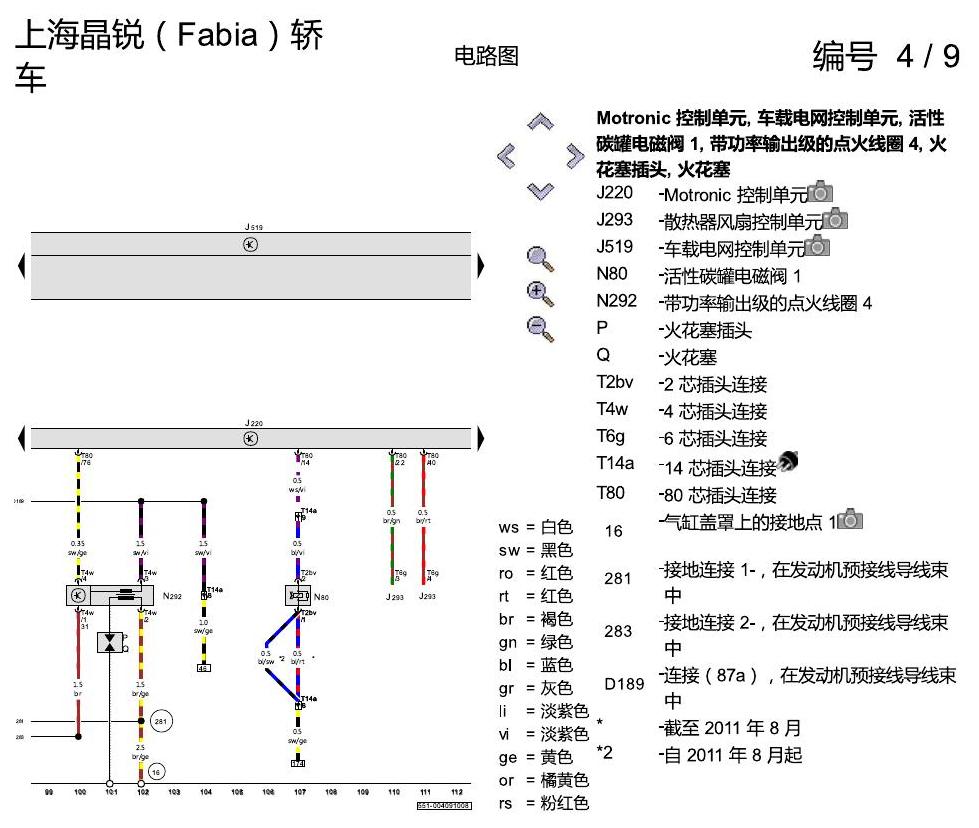

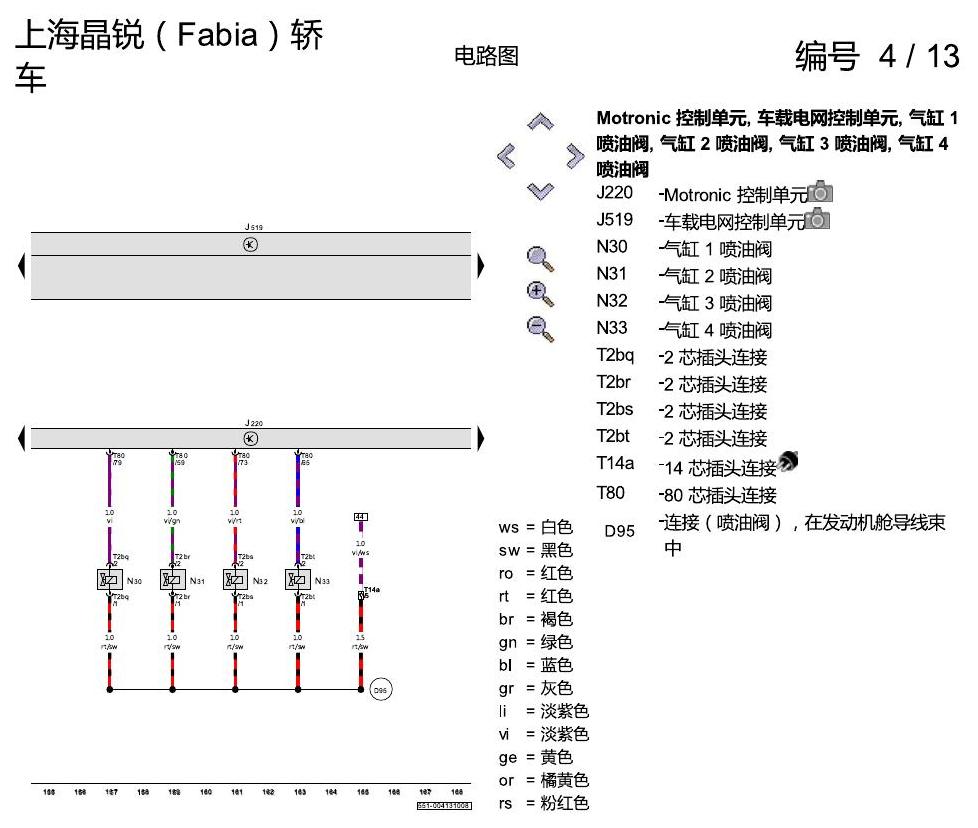

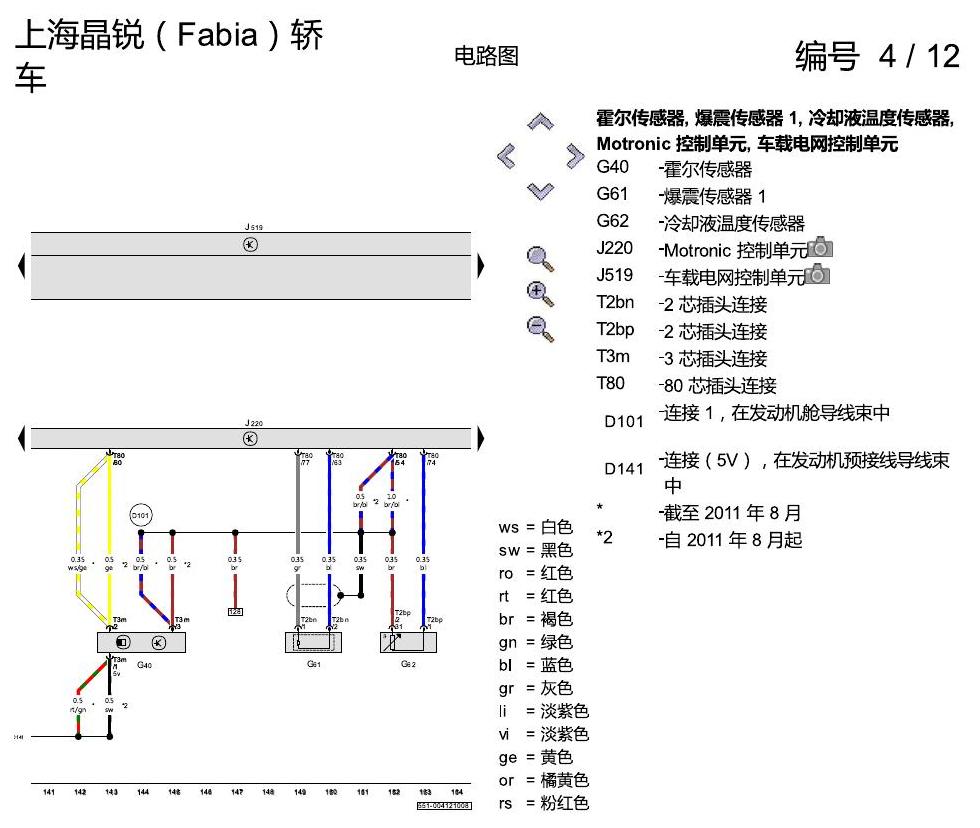

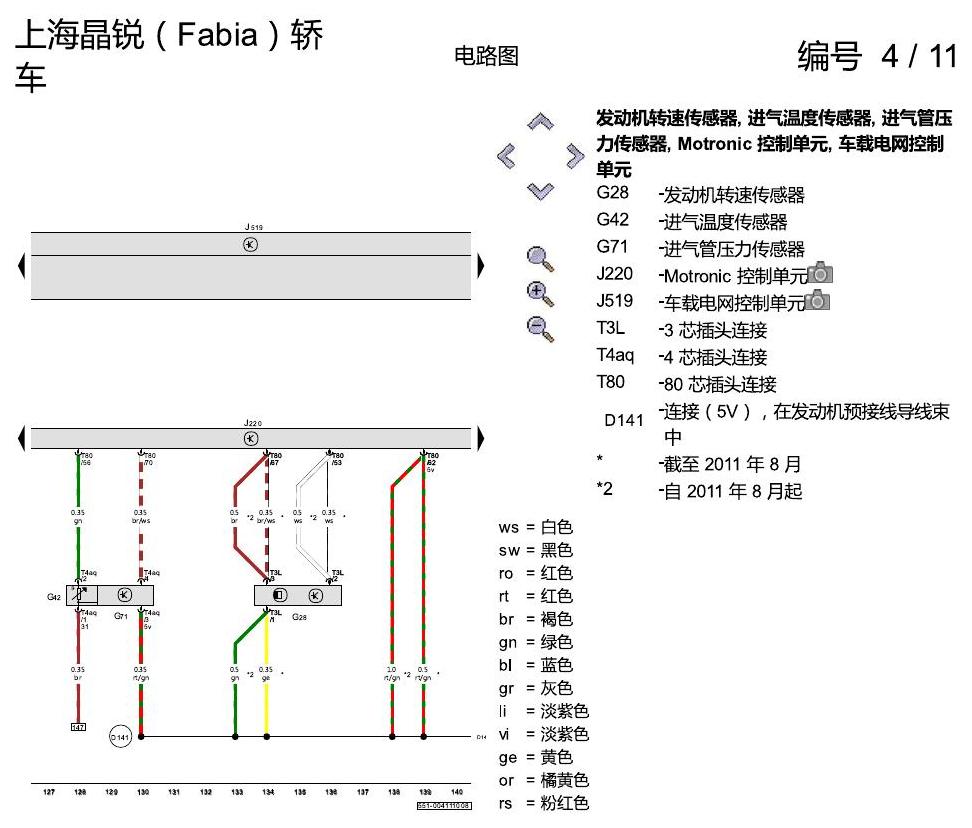

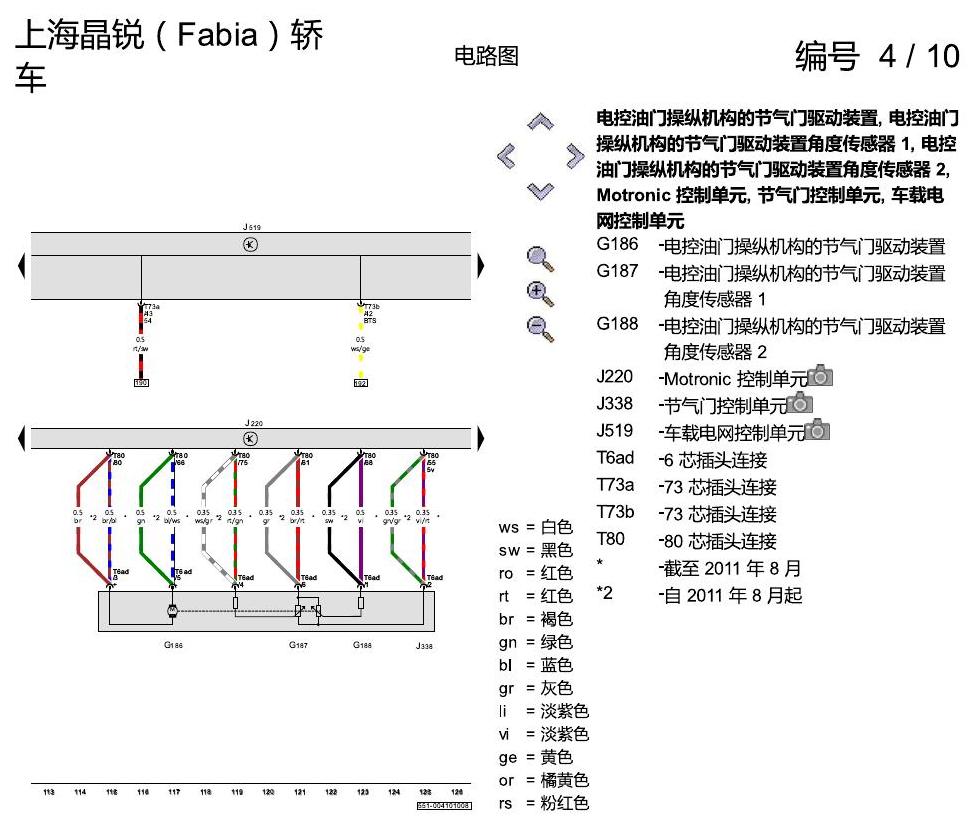

下方为原始资料图，共 21 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

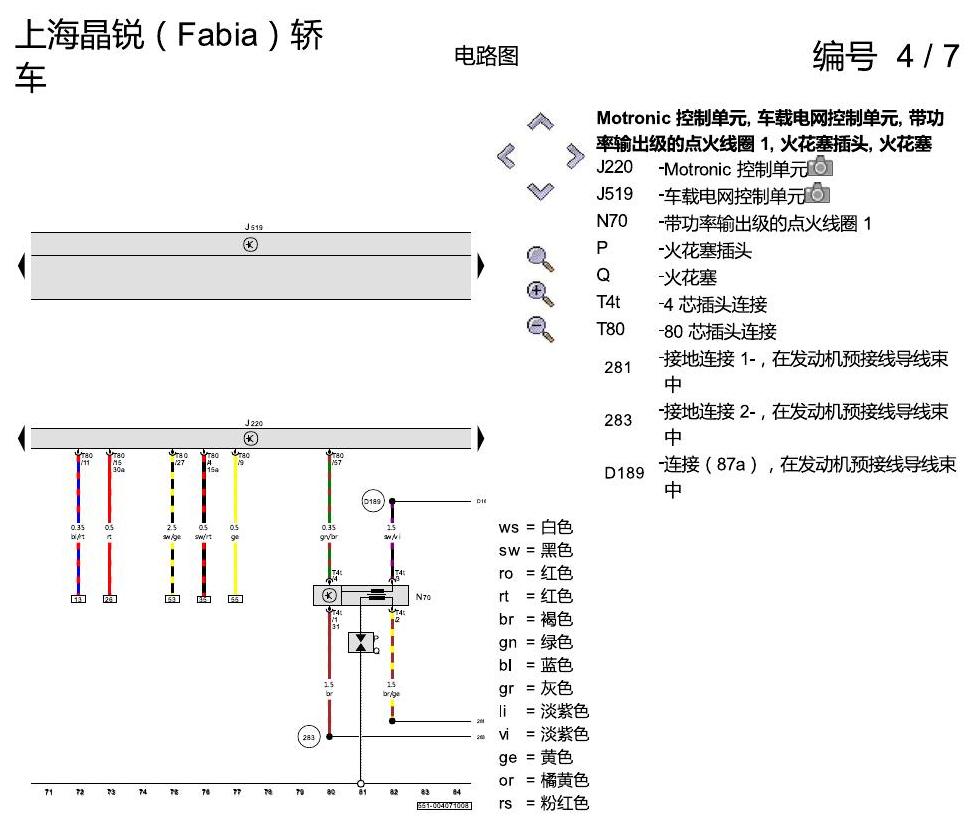

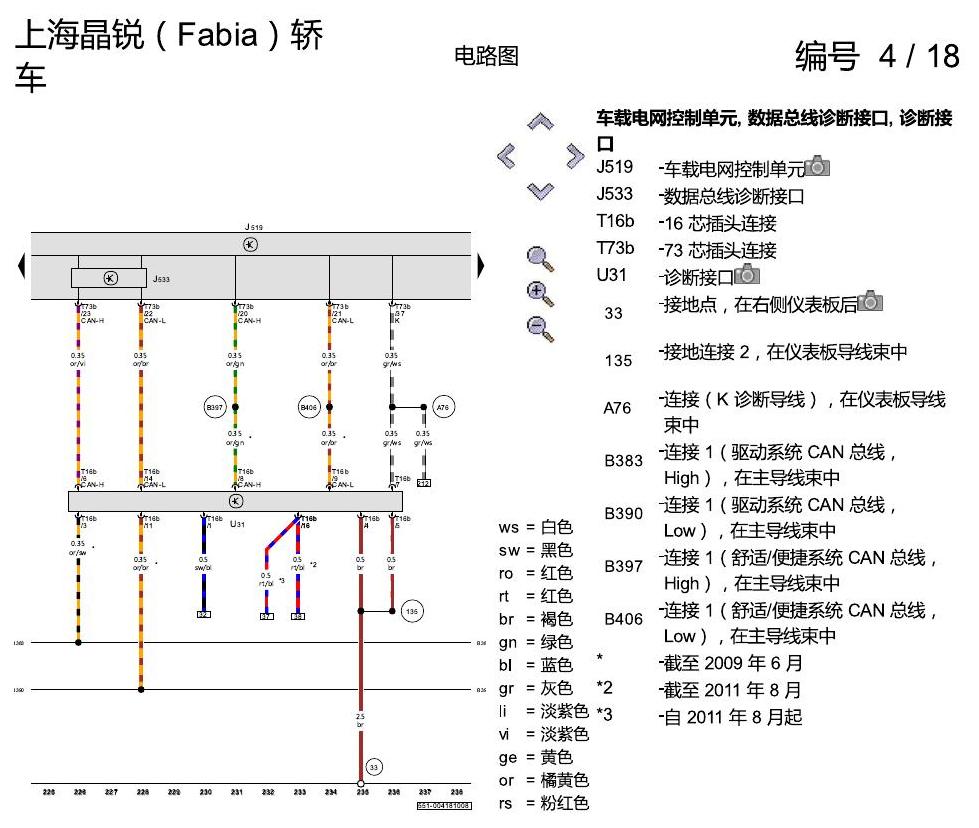

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第1页

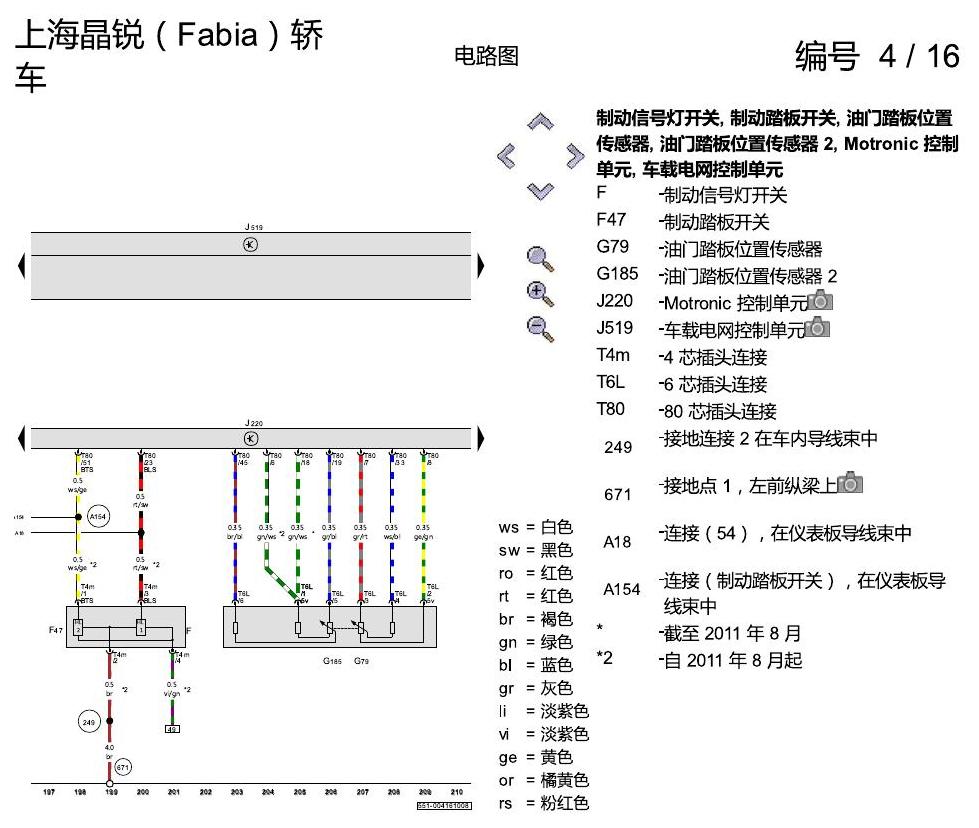

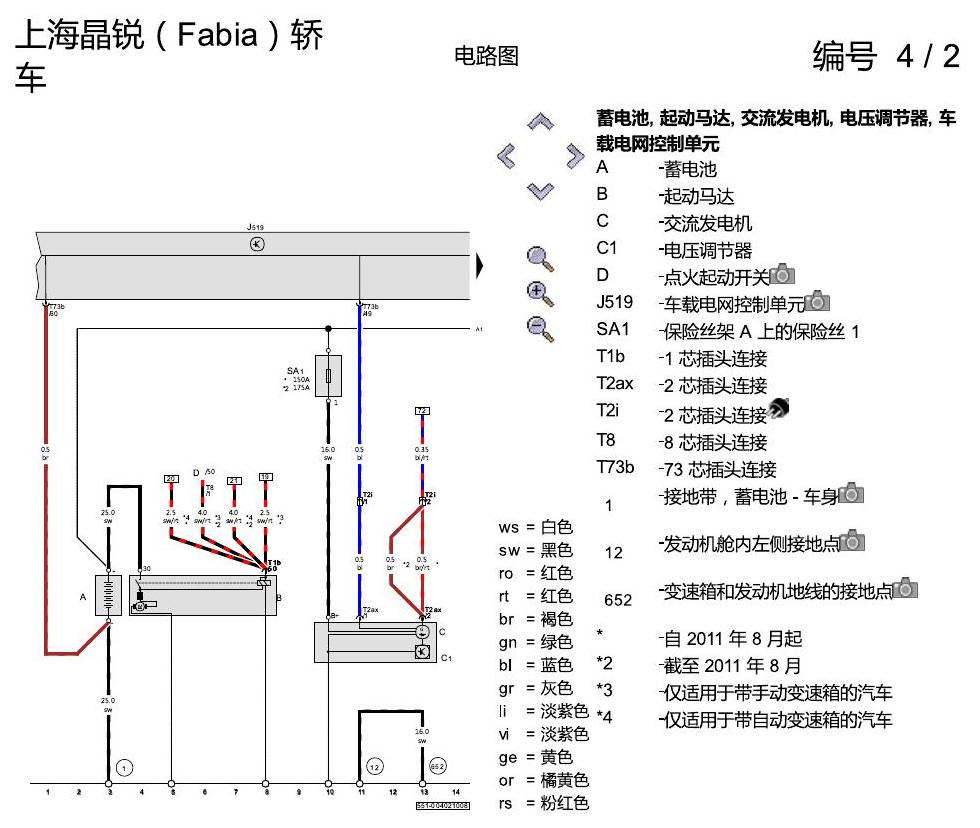

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第2页

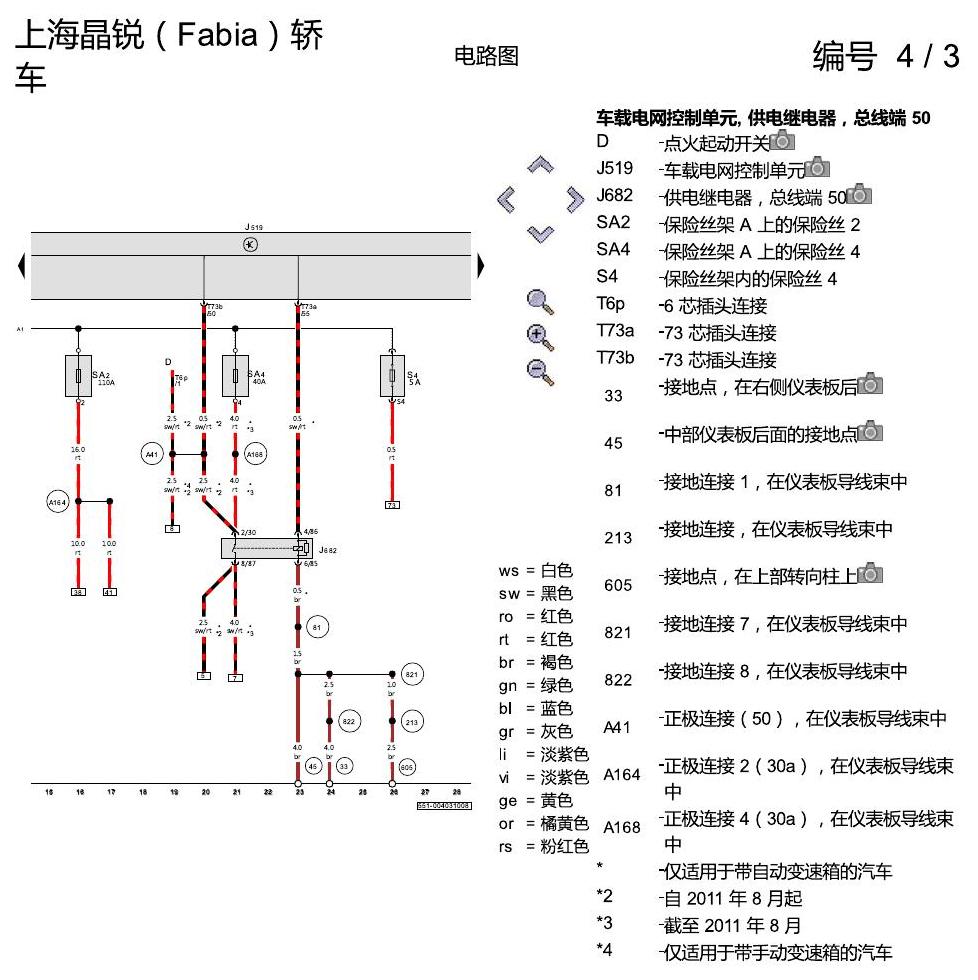

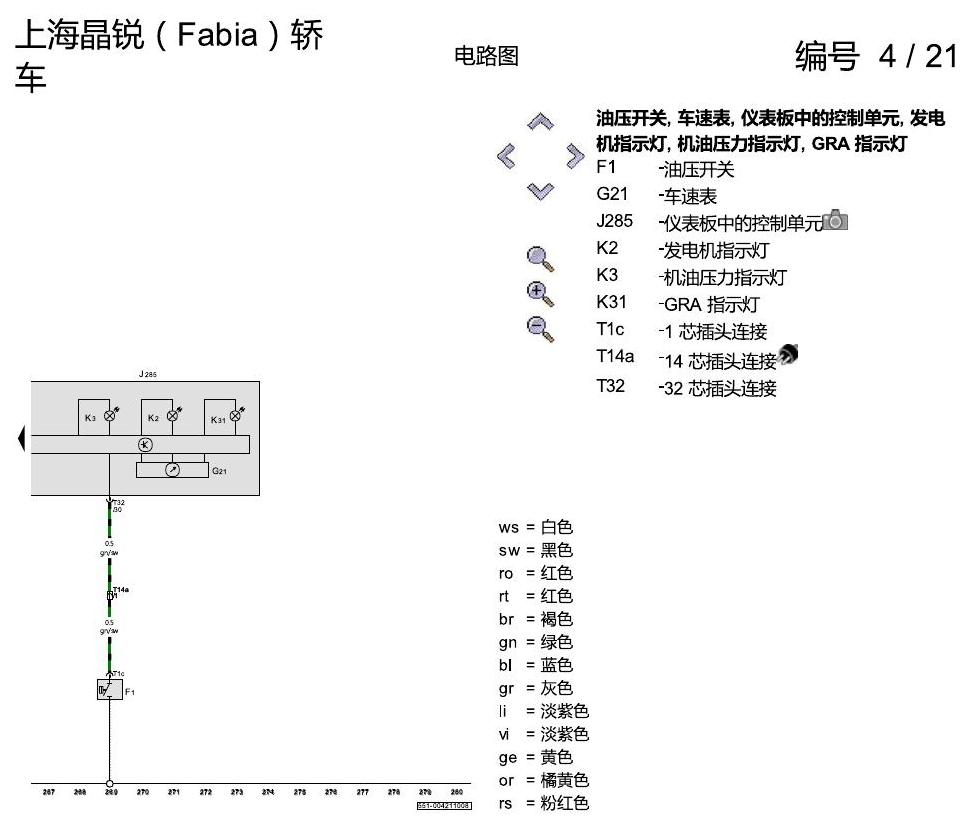

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第3页

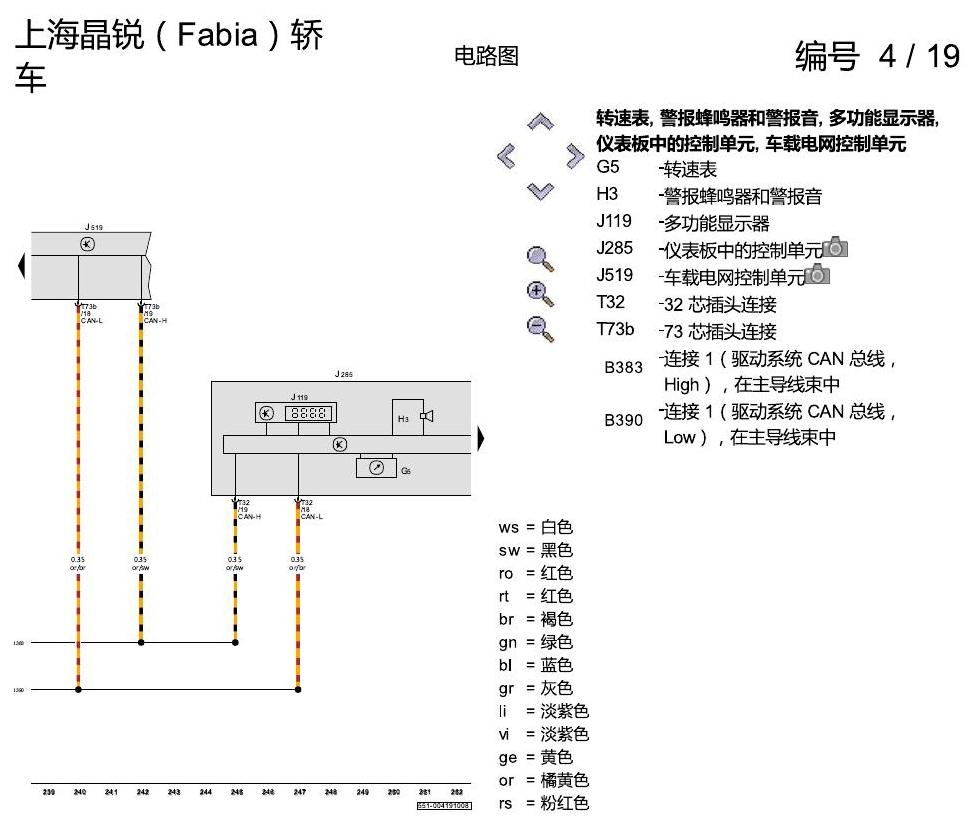

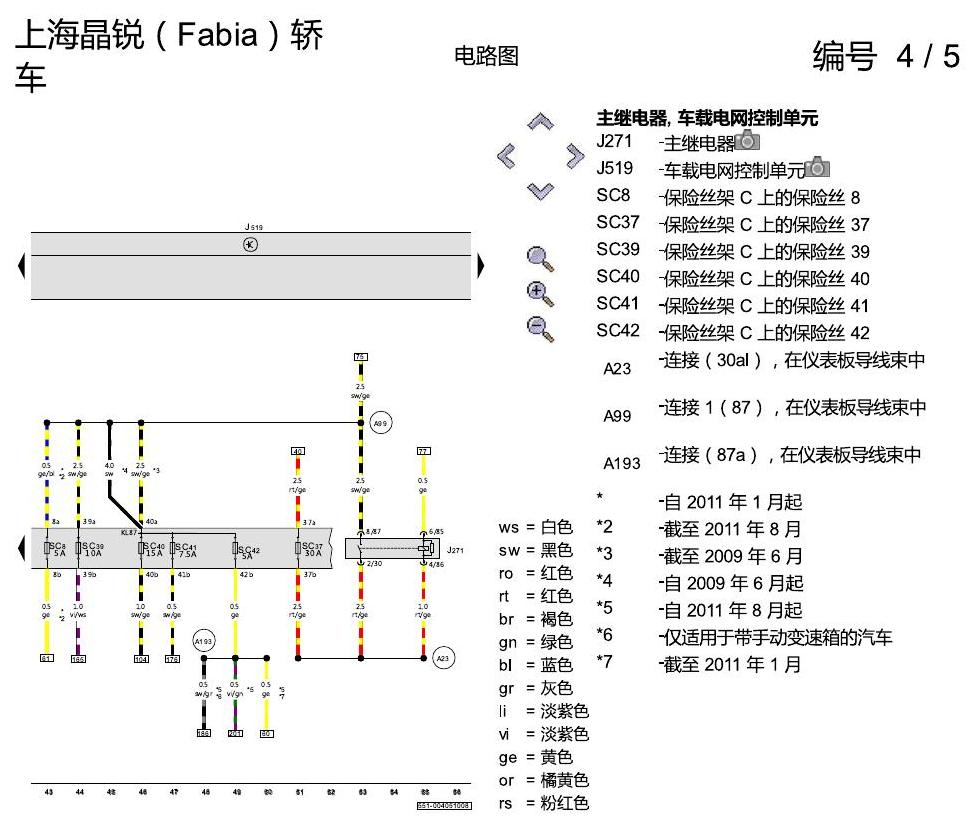

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第4页

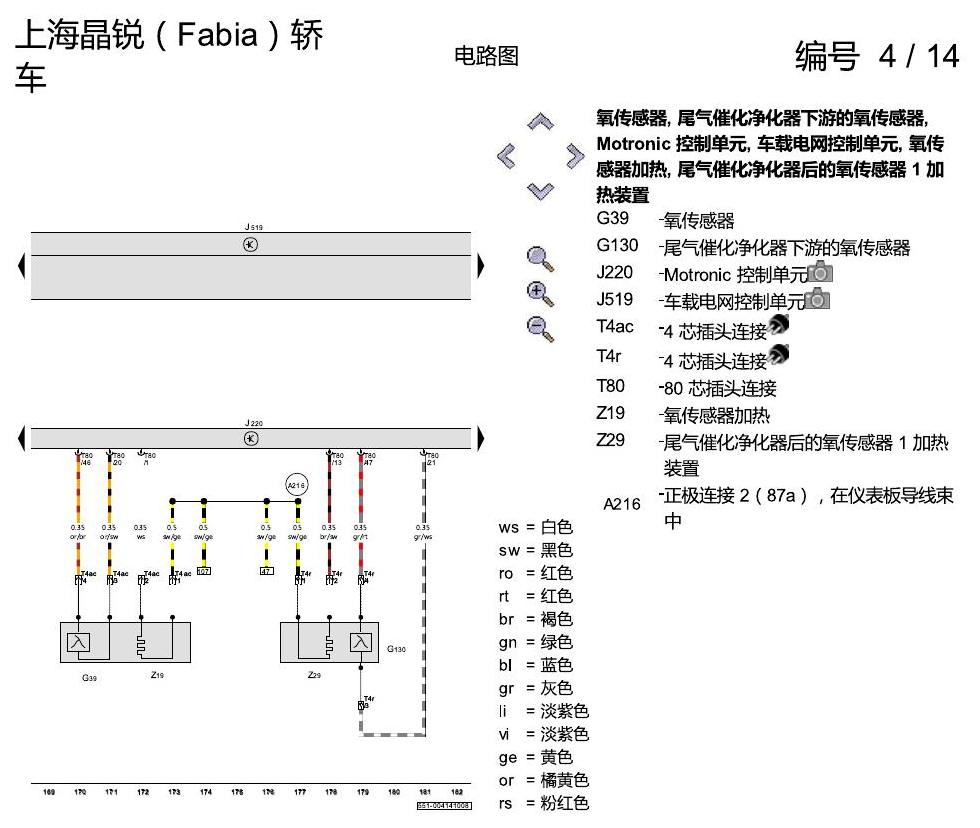

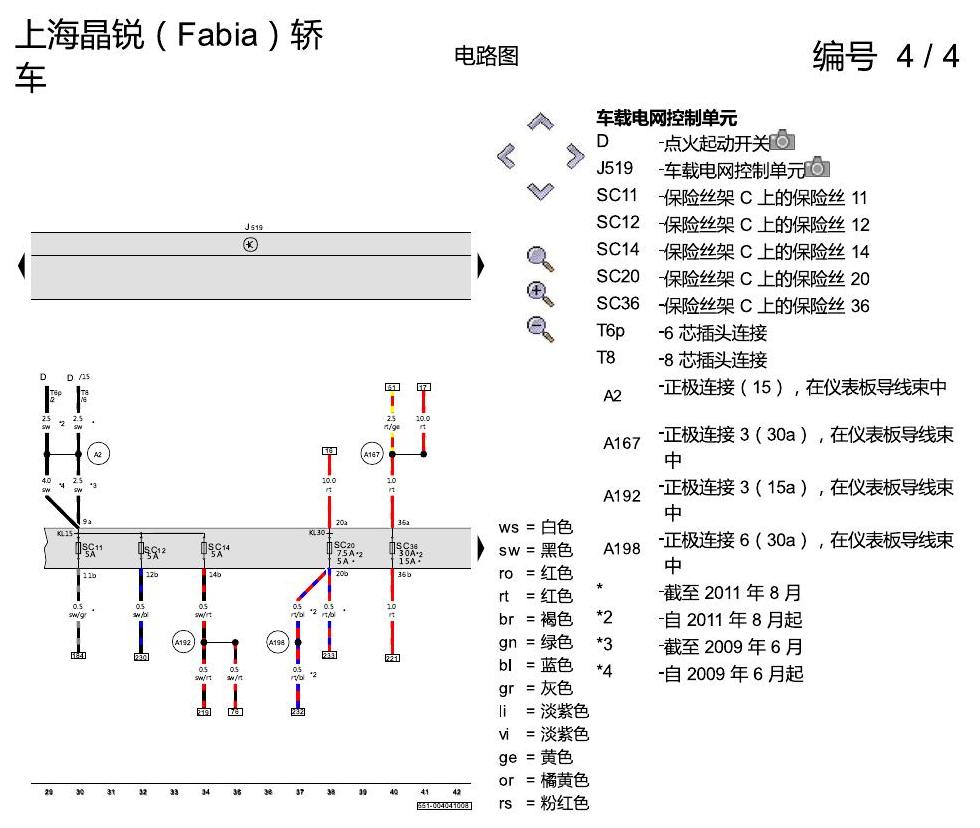

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第5页

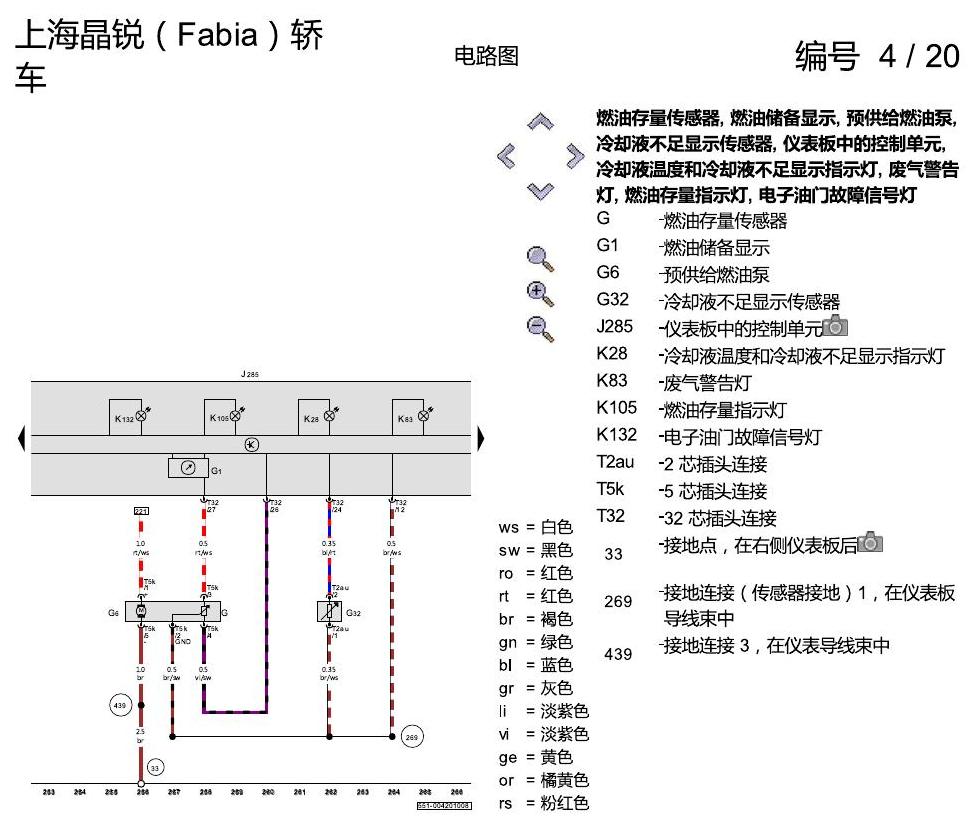

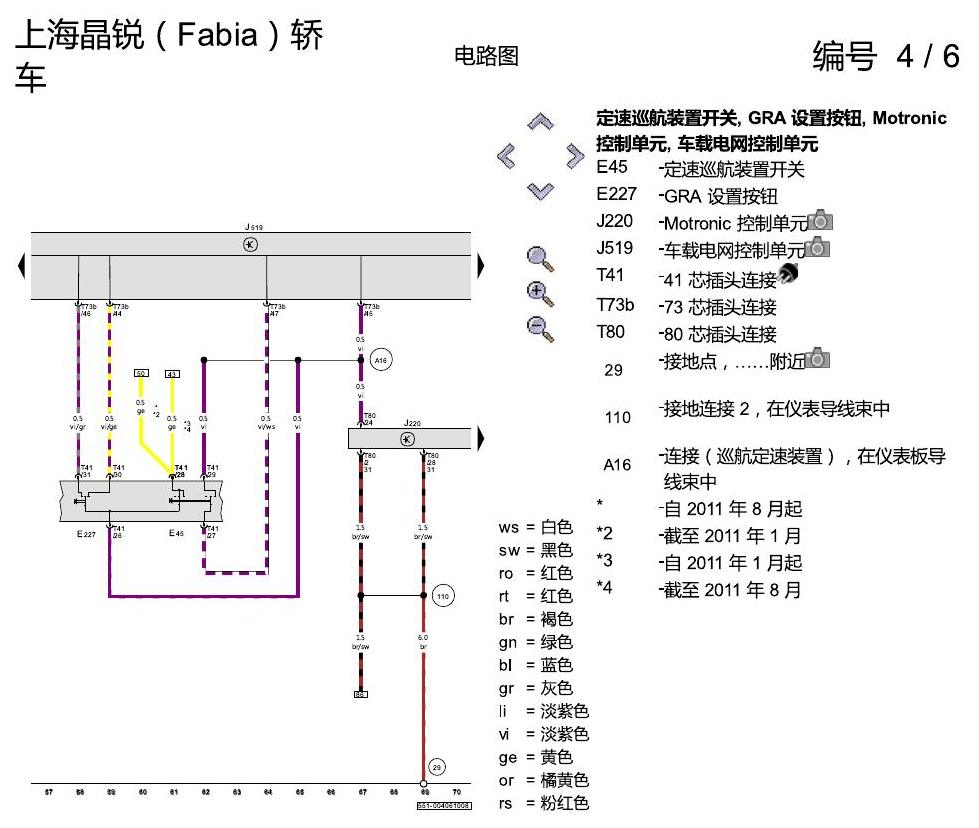

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第6页

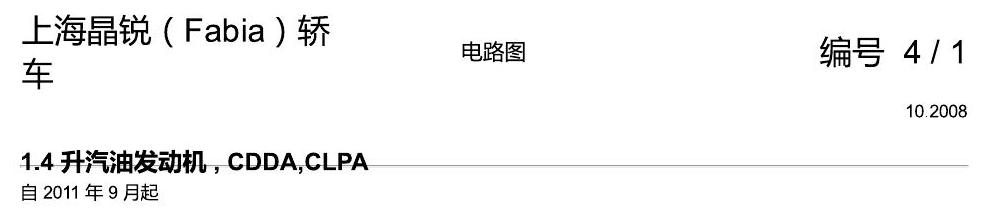

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第7页

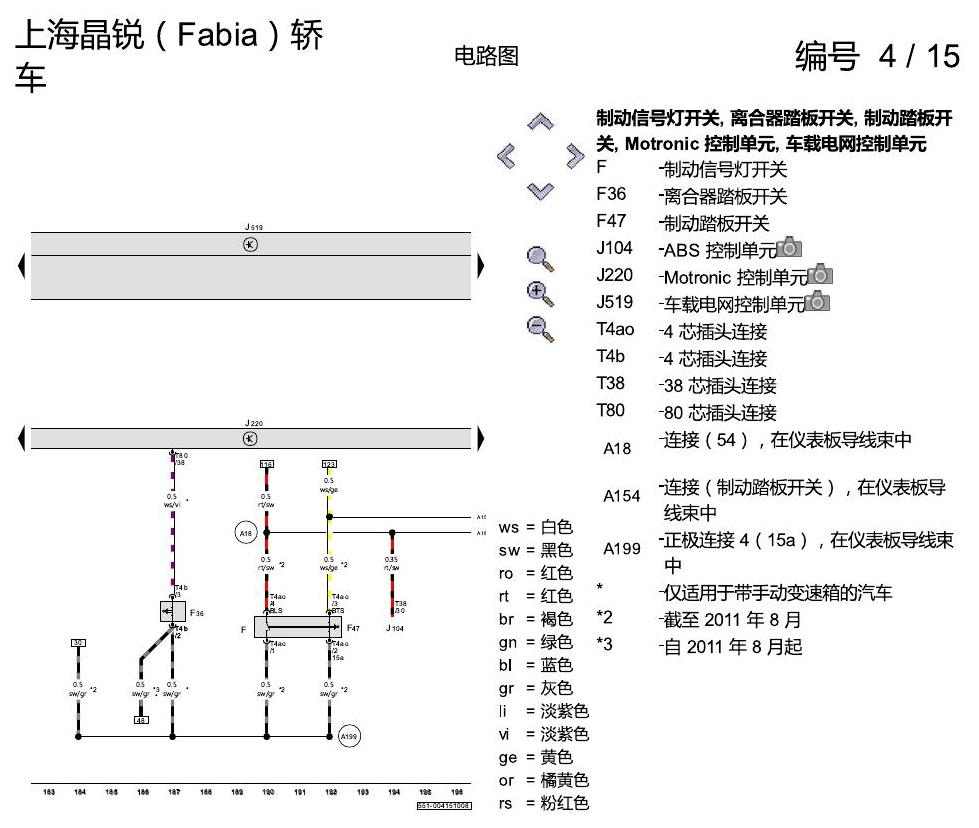

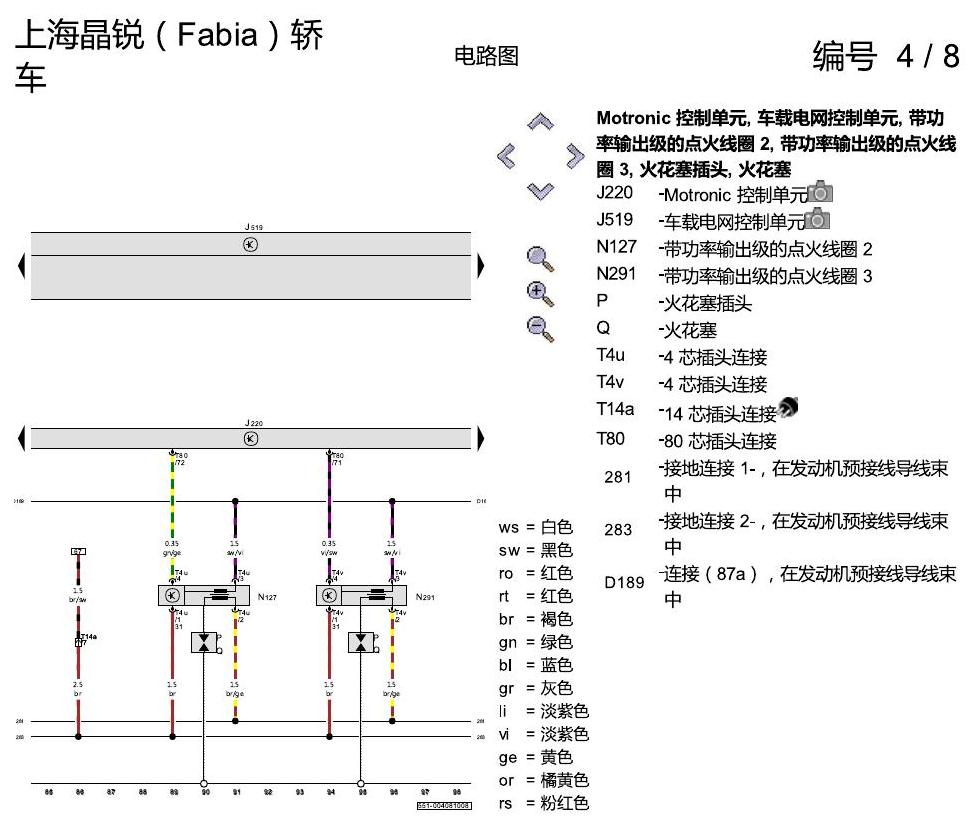

斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图 — 斯柯达晶锐16前 1.4 升汽油发动机 , CDDA,CLPA 电路图原始资料第8页
