奔驰电动可折叠车外后视镜在折回或外翻时发出噪音 (Refer to GI88.70-P-046684, V3)：LI88.70-P-047267

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

截至 2008 年 10 月 15 日，带代码 500（检测见附录 2）

电动可折叠车外后视镜（代码 500）在温度较冷（< 15°C）时在折叠过程中发出咯吱咯吱的声音。

附件

文件 描述

Folie2.JPG 附录 2：区别 - 生产日期 ASP 车型系列（BR）204

二、原通告列出的可能原因

螺旋弹簧和折叠机构滑动盘下侧之间的材料对（见附录 1）。

附件

文件 描述

Folie 1.jpg 附录 1：原因 - 螺旋弹簧和滑动盘之间的材料对

三、检查与补救步骤

- 请注意：处理客户投诉时要处理两个车外后视镜！-

2.开口区域齿形盘的油脂润滑（见附录 1）。

3.在 3 cm（见附录 3）的高度开孔（直径 3 mm）。

4.给滑动盘上油脂润滑。为此要润滑车外后视镜的三个位置（折回的、中部的和外折的位置 => 见附录 4 和 5）。

5.多次电动操纵车外后视镜（约 8 次）。

附件

文件 描述

Folie3.JPG 附录 3：维修解决方案 - 钻孔

Folie4.JPG 附录 4：维修解决方案 - 上润滑脂 1

Folie5.JPG 附录 5：维修解决方案 - 上润滑脂 2

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

A0009893560 专用润滑材料，喷剂 1 用量按需。

赛德斯-奔驰“减噪维修

套件”（A 000 580 03 50）的组成部

分。

X

操作号与损坏代码

容 时间 损坏代码 提示

81B01 36 左侧车外后视镜

81P01 36 右侧车外后视镜

WIS参考

AR88.70-P-9000CW 将车外后视镜整体拆卸和安

补救

车外后视镜饰板 在车辆

截至车辆识别号（FIN）A

213 402

截至 FIN F 231 782

补救

车外后视镜饰板 在车辆

截至 FIN A 213 403

截至 FIN F 231 783

补救

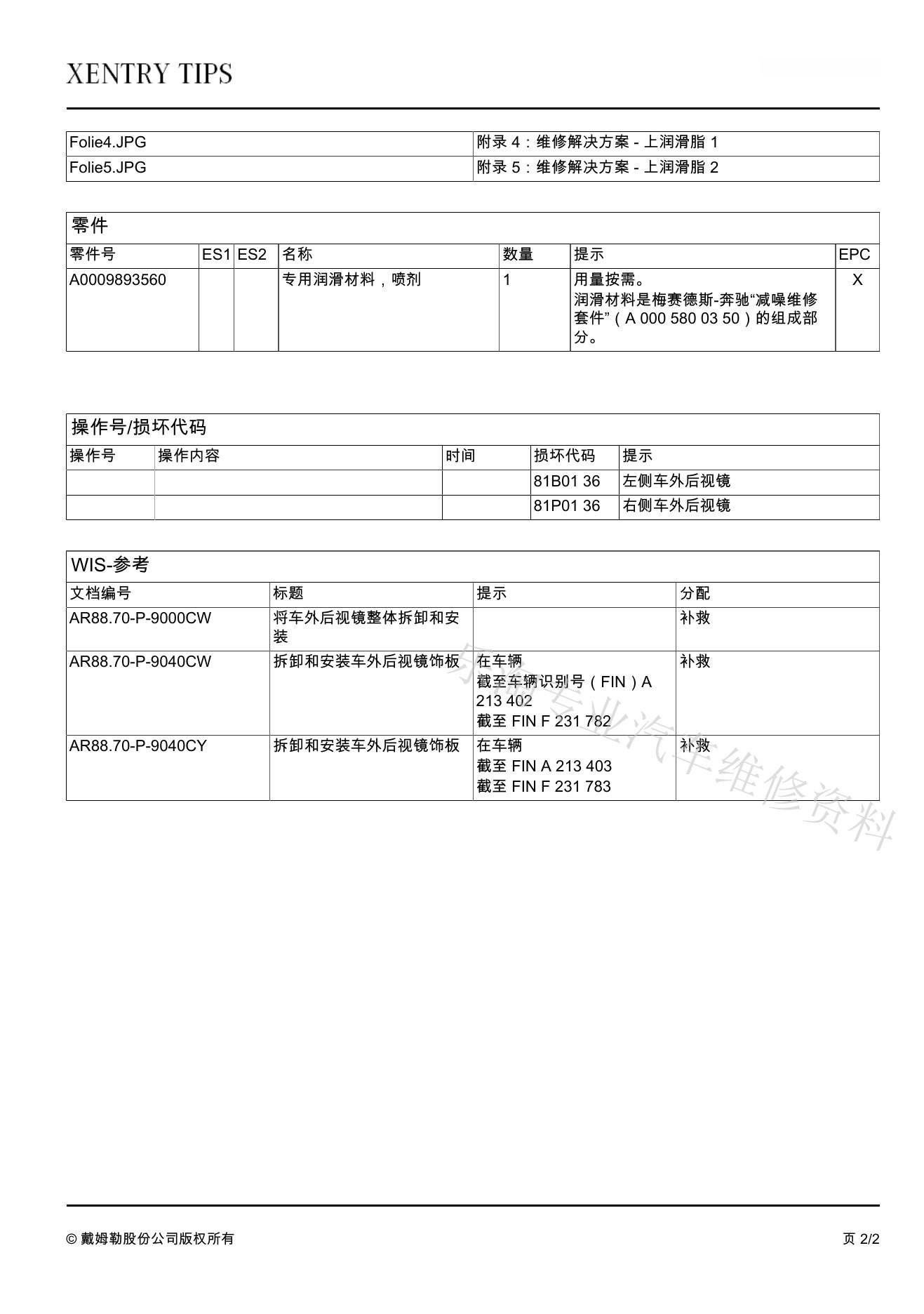

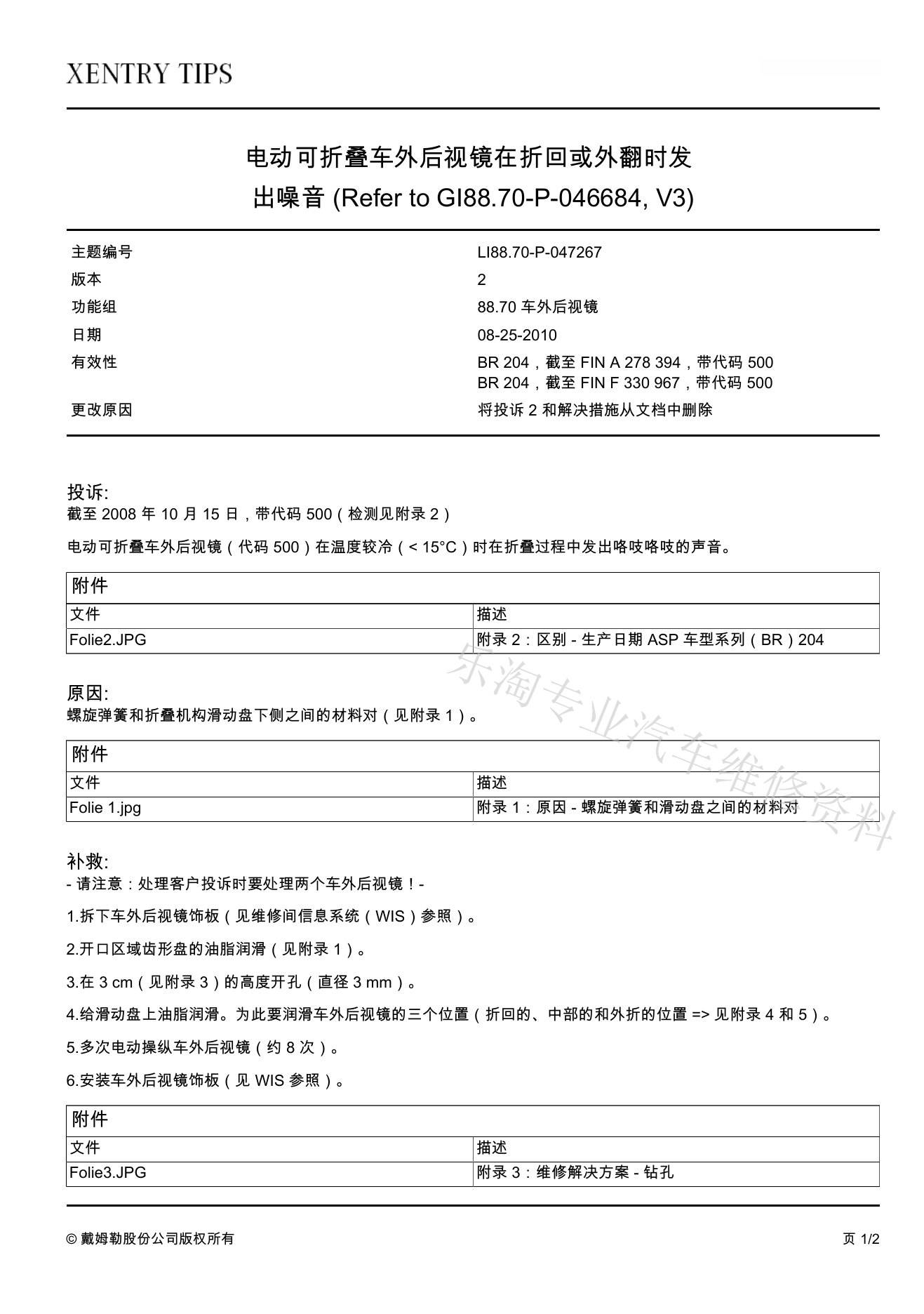

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
