2024+ 特斯拉 Model 3 中控台线束总成更换：分组卡子、灯与低压插座连接

中控台里的灯、USB模块和低压电源插座分属不同连接点。更换2024+ Model 3中控台线束总成时，先分清连接器自身的锁止、连接器在结构上的固定锁片，以及沿结构布置的线束卡子。拔下插头并不表示线束已能取出；复装也不能只接通插头而遗漏支承卡子。

适用范围与固定点

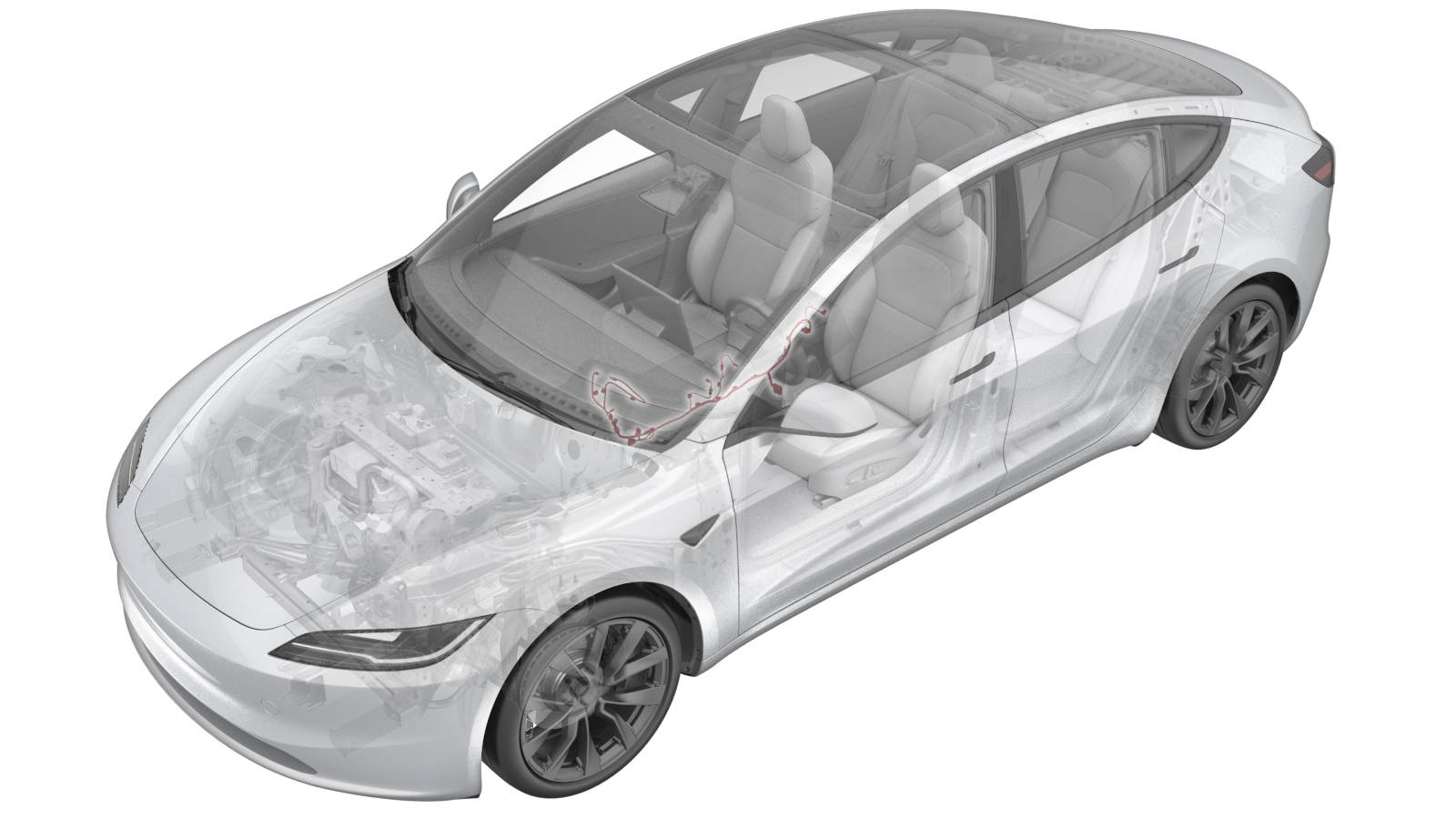

适用于Model 3 2024+中控台内部线束总成，不是中控台延展线束。原厂页面更新日期为2026年8月9日，校正代码1710010052，FRT为0.78；具体工时以实车对应的现行资料为准。线束依次经过结构后部单个卡子、灯开关连接器的两个固定锁片、结构前部五个卡子，以及翻转后才能处理的背部两处和七处卡子。这里的“两个锁片”固定灯开关连接器，不能算成两个线束插头。

先取得中控台结构访问条件

原厂要求先拆下中控台结构总成，再处理内部线束。结构拆装资料负责周边饰板、车身固定螺栓、低压电源隔离和车身侧连接器的释放；线束操作不能在这些连接仍牵制结构时强行翻转。结构资料的右侧饰板步骤存在链接到左侧资料的情况，涉及两侧饰板时先核对实际侧别和对应入口，不沿错误侧别链接操作。

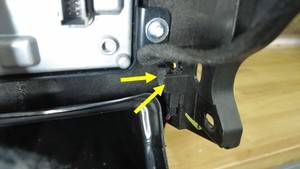

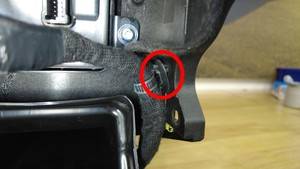

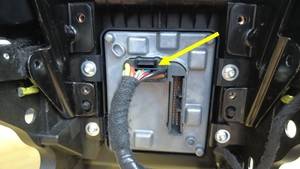

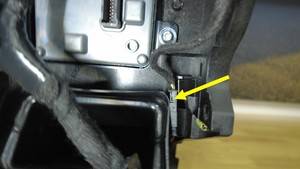

按结构资料取得访问通道后，先松开结构后部的线束卡子，再释放灯开关连接器与结构之间的两个锁片。接着断开扶手灯开关连接器与USB模块连接器，分别辨认插头和结构支承位置，不用拉导线的方式脱开连接。

前部五个卡子与两路地面照明连接

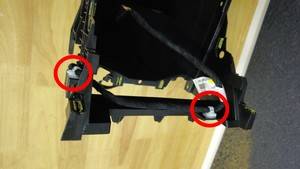

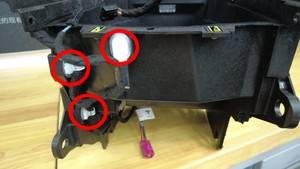

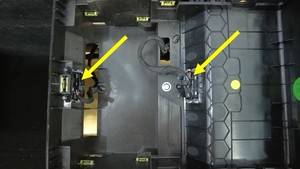

释放中控台结构前部的五个线束卡子。原厂用两张照片显示这组固定点，不能只处理其中一侧。再断开上部地面照明灯的两个连接器，确认这两个支路已与结构上的部件分离，才翻转中控台结构取得背面通道。

翻转后：通风总成、低压插座与背部卡子

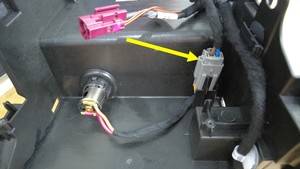

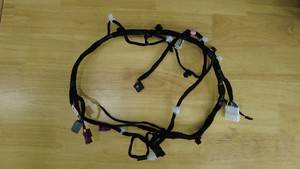

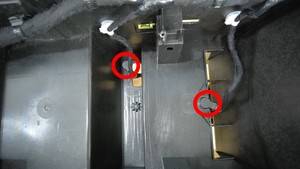

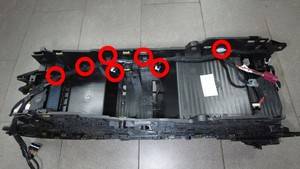

翻转结构后，按“通风总成 - 后 - 中控台”资料拆下中控台气波槽。它负责两侧螺钉和通风总成卡接的处理，不能通过拉动线束绕过这项前置拆卸。随后释放结构背部的两个线束卡子，断开低压电源出口连接器，再释放背部七个卡子，取出线束总成。两处卡子和七处卡子是原厂分开列出的操作组，应逐组清点。

复装按背面到正面的顺序恢复

把线束放回中控台结构，先固定背部七个卡子，连接低压电源出口连接器，再固定背部两个卡子。按通风总成资料恢复气波槽后翻回结构，连接两个上部地面照明灯插头，固定前部五个卡子，接好USB模块和扶手灯开关插头。灯开关连接器还须恢复与结构之间的两个固定锁片，最后恢复结构后部的单个线束卡子。

通风总成资料规定两侧紧固螺钉为1 N·m、Torx T20，复装还包括TEST-SELF_VCUSB_X_HVAC-ACTUATOR例行程序；具体执行条件按该独立资料核对。中控台结构装回车辆时，其后部两颗、左前两颗、右前两颗车身固定螺栓均为7 N·m、10毫米套筒。车身侧连接器接合后按原厂要求做推拉检查，再完成周边部件、电源和车窗恢复。不要把这些总成螺栓扭矩当作线束卡子的紧固参数。

完工检查建议

分别清点后部单个、前部五个、背部两个与七个线束固定点，以及灯开关连接器的两个支承锁片。检查线束沿原通道布置，翻转结构过程中没有夹在气波槽、结构边缘或螺栓位置；核对USB、灯开关、两路地面照明和低压插座连接均已锁止。恢复电源后分别检查USB、灯和低压插座功能，按通风总成要求核对执行器例行程序结果。单个功能异常时先回查对应支路连接与卡子，不凭一个症状判定整条新线束故障。

原厂资料及关联程序

适用车型与位置：Model 3 2024+，中控台结构内部线束。实际核对日期：2026年10月7日。

• 中文原厂程序：线束总成 - 中控台（拆卸和更换）。查内部连接与分组固定点。
• 英文原厂程序：Harness - Center Console (Remove and Replace)。
• 结构 - 中控台（拆卸和更换）。查低压隔离、车身连接器与结构固定；左右饰板按实际侧别回查。
• 通风总成 - 后 - 中控台（拆卸和更换）。查气波槽拆装、1 N·m两侧螺钉与执行器例行程序。
• 原厂资料编号：GUID-17CA457E-60A3-48AE-AB64-7F09DDEEB85C。

线束维修手册直接引用中控台结构和后部通风总成两项独立拆装资料，分别负责车身访问及隔离、翻转后的通风部件拆装与恢复检查。图片来自线束总成原厂页面。遇到右侧饰板入口侧别不符、线束分支或固定点与实车不一致时，先核对车型、结构版本和对应侧别资料，再继续拆装。
