523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程

肖师傅 修车笔记评论2,648阅读模式

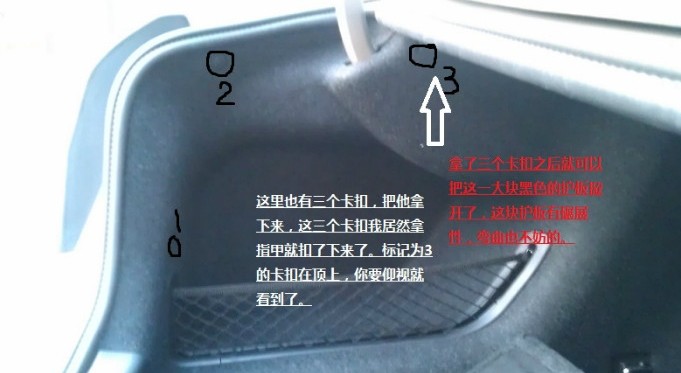

布线523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片1

看下图:

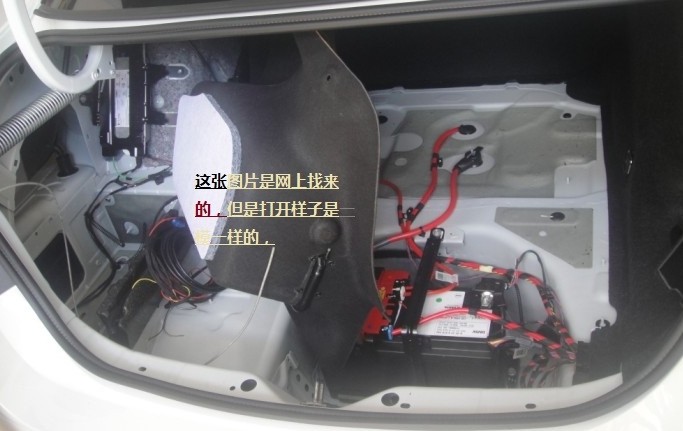

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片2

继续

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片3

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片4

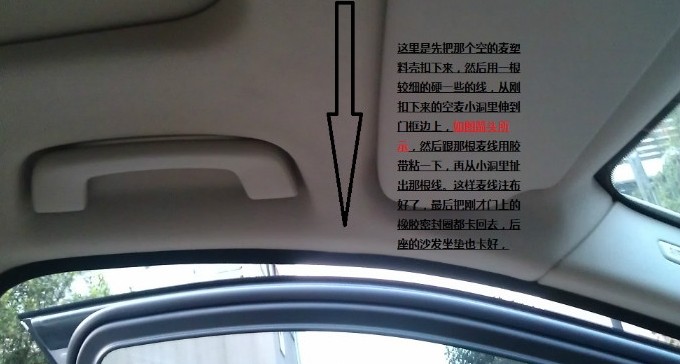

上面这图我说明一下,蓝牙天线是很好装的。找对应的卡口一下就插进去了。主要是那个麦的接口,要先把下面一个大接口打开,上面有个小锁扣,要先打开锁扣才能取下插头,把麦的两个针脚插入对应的插头上。麦有两根线,一根是一号线:接入25脚。一根是二号接:接入12号脚。接入插头后,再把大插头插上COMBOX.唉。这段红字我估计有人要抓狂了,看不懂。也怪我不好。当初忘记拍了照片了。。如果有人装的话,可以上传下照片我,我来添加一下,让大家更明白。

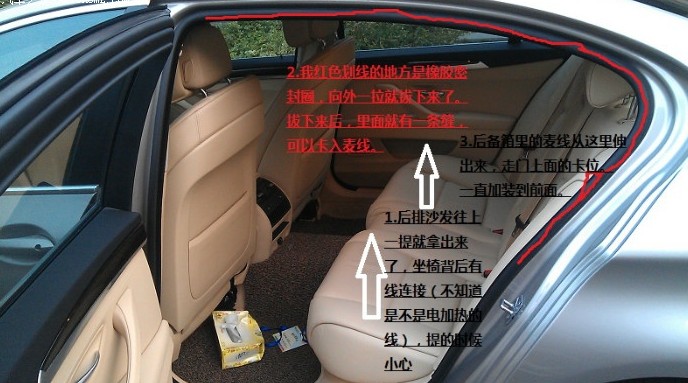

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片5

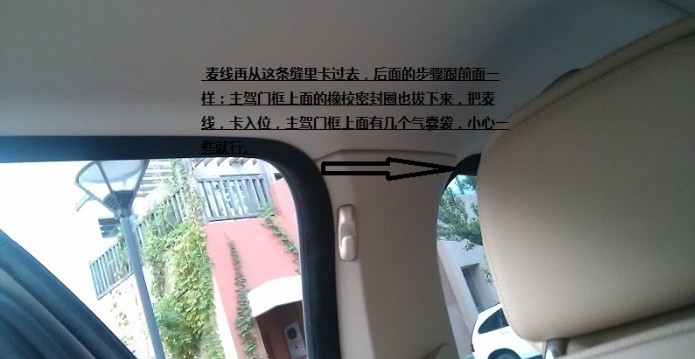

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片6

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片7

523 F18刷蓝牙装麦克风和蓝牙天线装配,硬件教程-图片8

这里要说明一下。麦克风上面的线束,有两个根,一号线和二号线不要接错,万一碰到对方还是听不到自己声音的话,有可能是你的线1和线2接错,对换一下就好了。

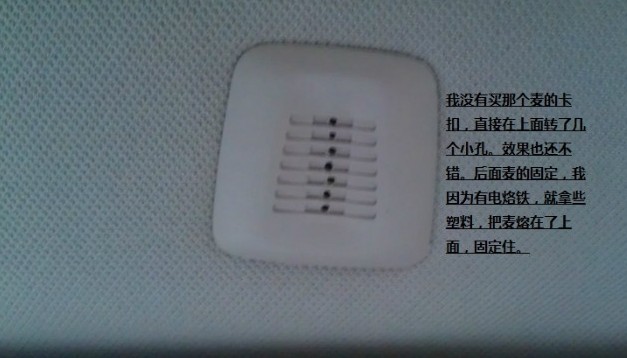

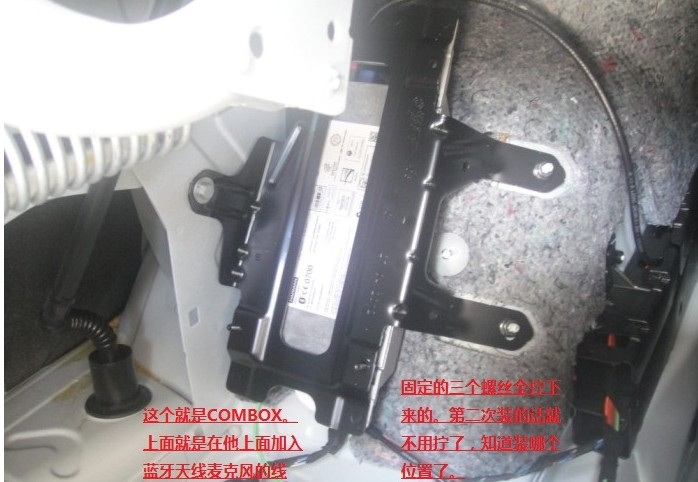

下面就是求那个COMBOX上的详细图上。有人有的话发我下,我添加上去,COMBOX上的那个白色大插头,要拔下来先要把一个小扣子转至另一侧才行。线一对应:25号,线二对 应:12号。。。关于怎么看几号针脚什么的,你们只要把那个白色的大插头拿下来,并扣出里面的黑色小模块,就能看得很清楚,上面有标注的。

补充一下:
其实副驾的位子上方也可以加装一个麦的。。。。。那样的话,电话效果会更好吧。反正COMBOX上面可以插两组麦的,之前我们只用了25和12的一组麦接口,还有一组是26和13接口,有车友想追求完美的话可以给副驾上面也添加一组麦。


肖师傅
