注意！ 插头连接错误的装配和锁止可能导致偶尔中断，并因此导致高压泵功能异常。必须严格遵守下列说明，从而确保正确地装配和检测插头连接。

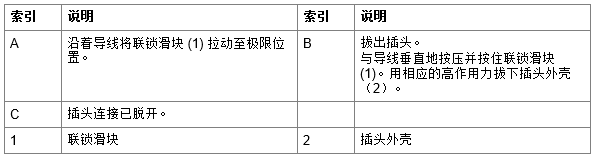

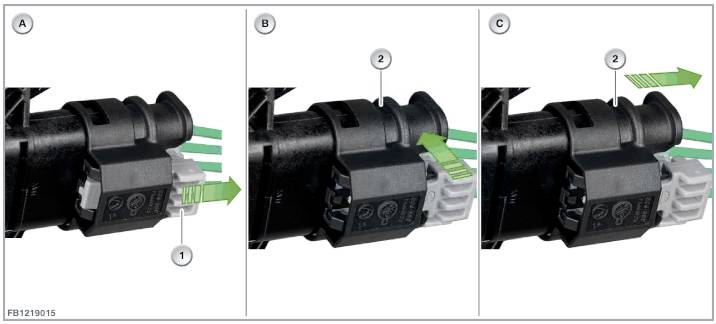

带两级插头联锁装置的插头连接的拔下说明

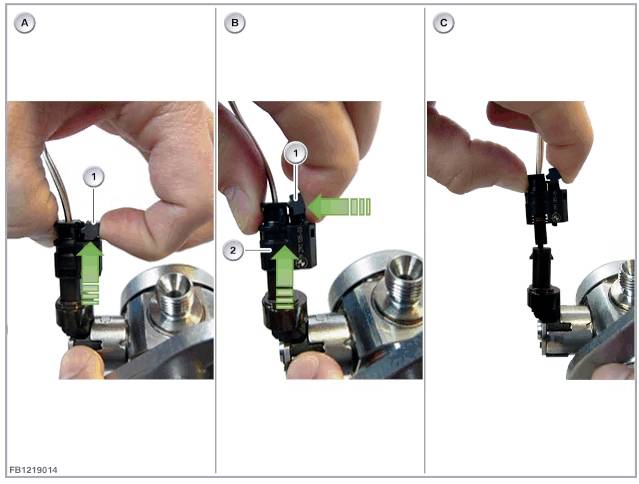

图像显示高压泵插头连接的示例。

<!---->宝马带两级插头联锁装置的高性能插头连接的拔下和插上-图片1

拔下操作的其他示意

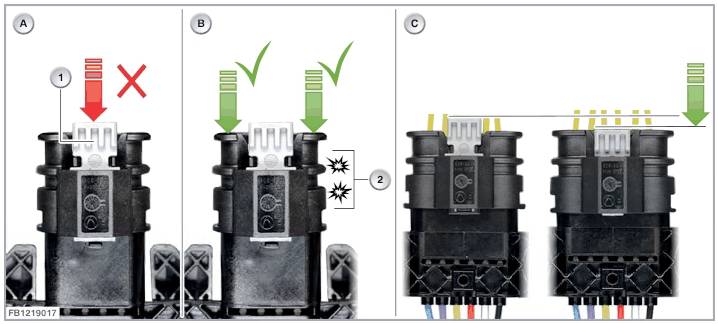

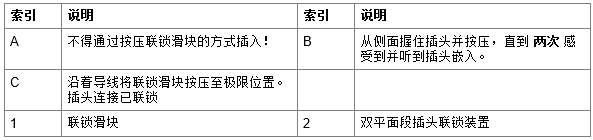

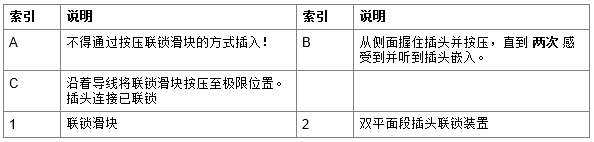

插头连接的插上

提示！

在插上之前，确保联锁滑块在已解锁位置。

<!---->宝马带两级插头联锁装置的高性能插头连接的拔下和插上-图片2
<!---->宝马带两级插头联锁装置的高性能插头连接的拔下和插上-图片2
<!---->宝马带两级插头联锁装置的高性能插头连接的拔下和插上-图片2
<!---->宝马带两级插头联锁装置的高性能插头连接的拔下和插上-图片2

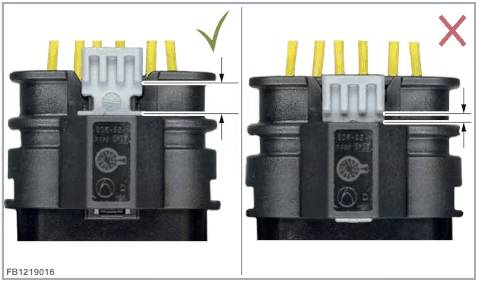

插上操作的其他示意
