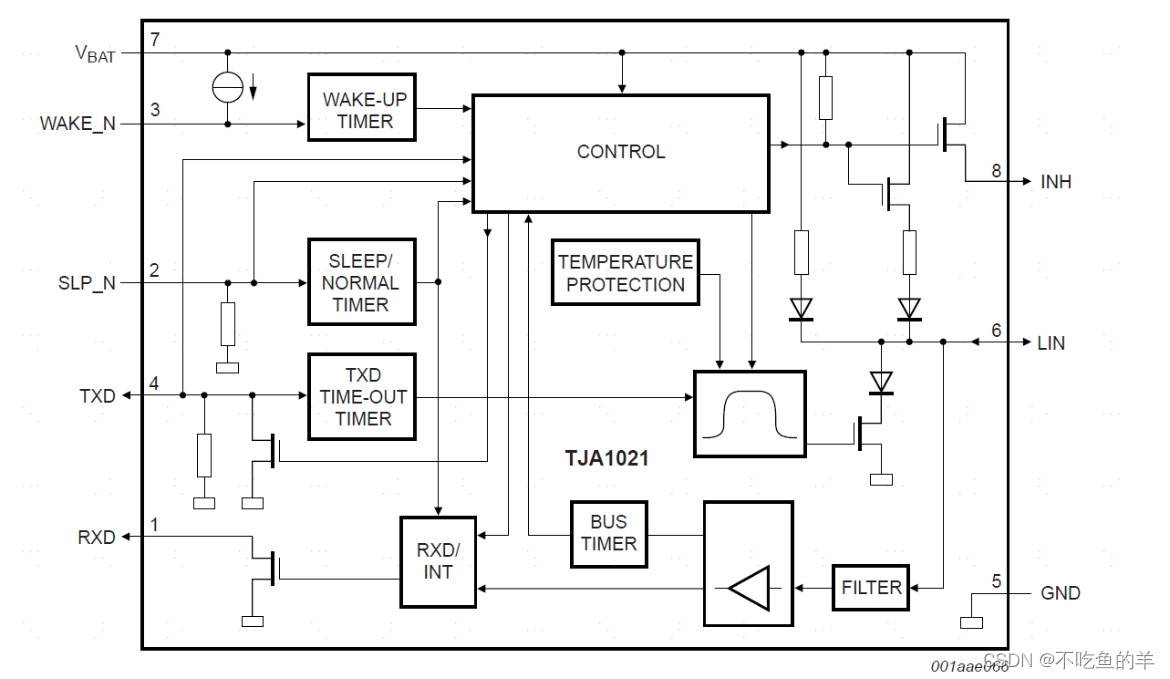

芯片框图

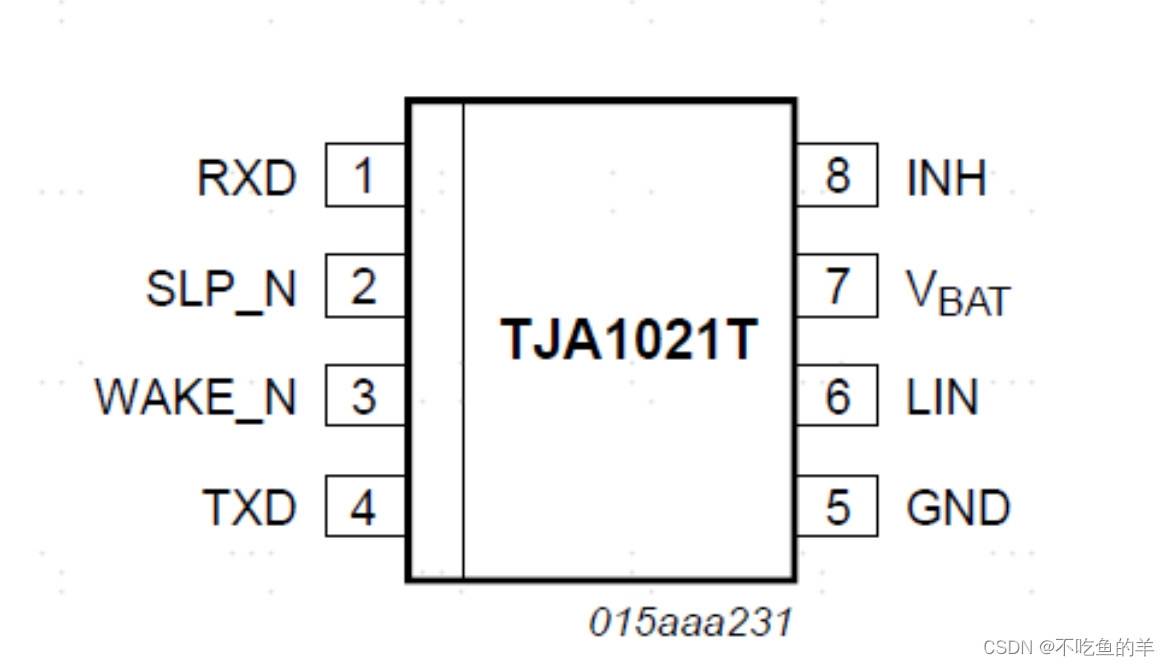

引脚图
引脚功能
| 序号 | 名称 | 功能 |
| 1 | RXD | 主控芯片接收（控制器芯片发送） |
| 2 | SLP_N | 接受主控芯片的休眠控制，低电平激活休眠命令 |
| 3 | WAKE_N | 接受主控芯片的唤醒控制，下降沿触发唤醒命令 |
| 4 | TXD | 主控芯片发送（控制器芯片接收） |
| 5 | GND | 地 |
| 6 | LIN | LIN总线输入输出 |
| 7 | VBAT | 电源 |
| 8 | INH | 抑制输出 |

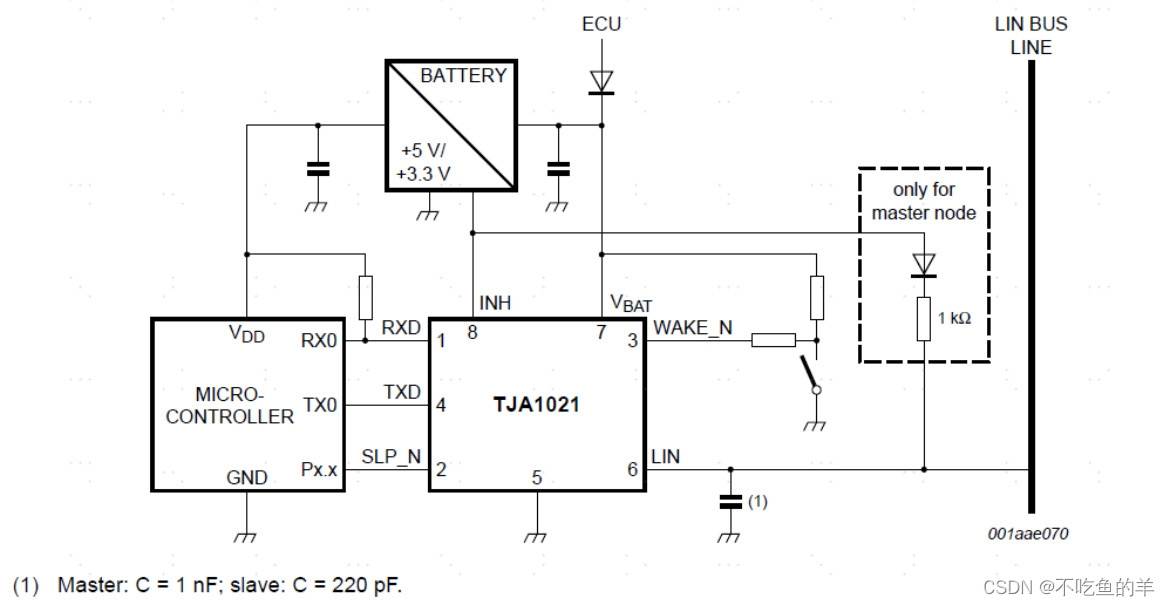

外部原理图

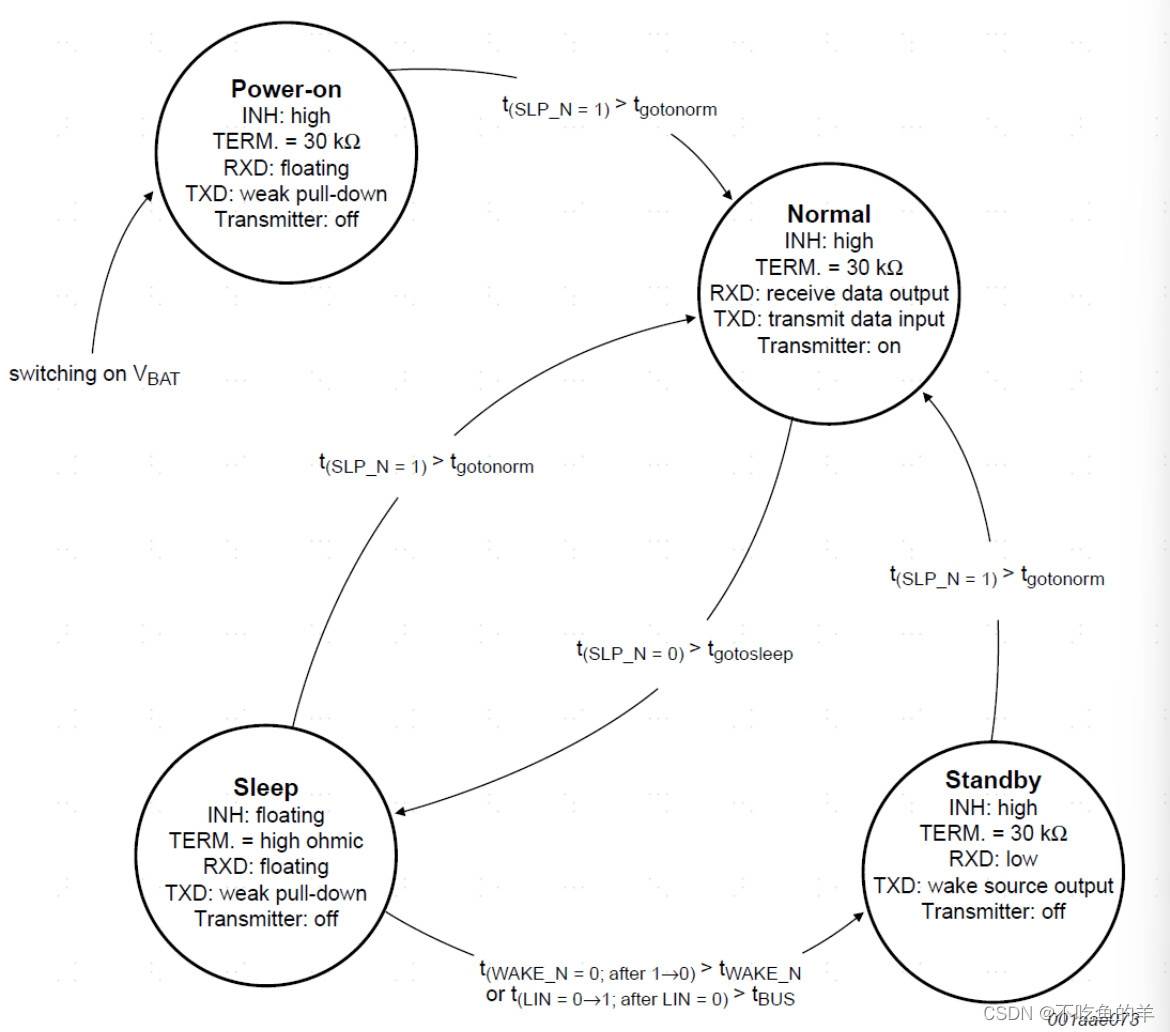

状态转换
TJA1021支持普通模式（normal mode）、上电模式（Power-on）和超低功耗模式（睡眠模式），待机模式支持在休眠模式和普通模式之间切换。
各状态下引脚表现
| 模式 | sleep | TXD | RXD | INH | LIN总线发送 | 备注 |
| 上电模式 | 低电平 | 弱下拉 | 浮空 | 高电平 | 关闭 | |
| 普通模式 | 高电平 | 高电平隐性低电平显性 | 高电平隐性低电平显性 | 高电平 | 开启 | |
| 待机模式 | 低电平 | 远程唤醒弱下拉本地唤醒强下拉 | 低电平 | 高电平 | 关闭 | |
| 睡眠模式 | 低电平 | 弱下拉 | 浮空 | 浮空 | 关闭 | 无唤醒请求 |
睡眠模式
睡眠模式是TJA1021最省电的模式。
尽管其极低的电流消耗，TJA1021仍然可以通过引脚LIN远程唤醒，或通过引脚WAKE_N本地唤醒，或直接通过引脚SLP_N激活。所有的唤醒事件必须保持一定的时间。
在普通模式下，睡眠模式由引脚SLP_N上的下降沿发起。
要成功进入Sleep模式（INH变为浮动），Sleep命令（引脚SLP_N = LOW）必须至少保持tgotosleep时间长度。
在引脚LIN和VBAT之间只有微弱的上拉。
当VBAT低于开机复位阈值时，TJA1021进入睡眠模式。
待机模式当TJA1021处于睡眠模式时，本地或远程唤醒将自动进入待机模式。
这些唤醒事件激活引脚INH并使从端电阻在引脚LIN上生效。
由于引脚INH上的HIGH状态，稳压器和微控制器可以被激活。
在待机模式下（引脚SLP_N仍为LOW），引脚TXD强下拉表示本地唤醒唤醒，弱下拉表示远程唤醒
正常模式
在正常模式下，TJA1021能够通过LIN总线发送和接收数据。
接收端检测LIN总线输入引脚处的数据流，并将其通过引脚RXD传输到主控制器。TJA1021切换到睡眠模式的情况下，低电平的引脚SLP_N，至少要睡上一段时间。
唤醒
当VBAT超过上电复位阈值电压时，TJA1021进入接通电源的模式。虽然TJA1021是通电的，INH是高的，但是发射器和接收器仍处于非活动状态。如果SLP_N引脚拉高并且达到一定时间 ，则进入普通模式。
唤醒处于睡眠模式的TJA1021有三种方法：
1. 通过唤醒LIN总线状态进行远程唤醒
2. 本地唤醒：给引脚WAKE_N一个下降沿
3. 模式切换：控制引脚SLP_N为高，从Sleep模式切换到Normal模式

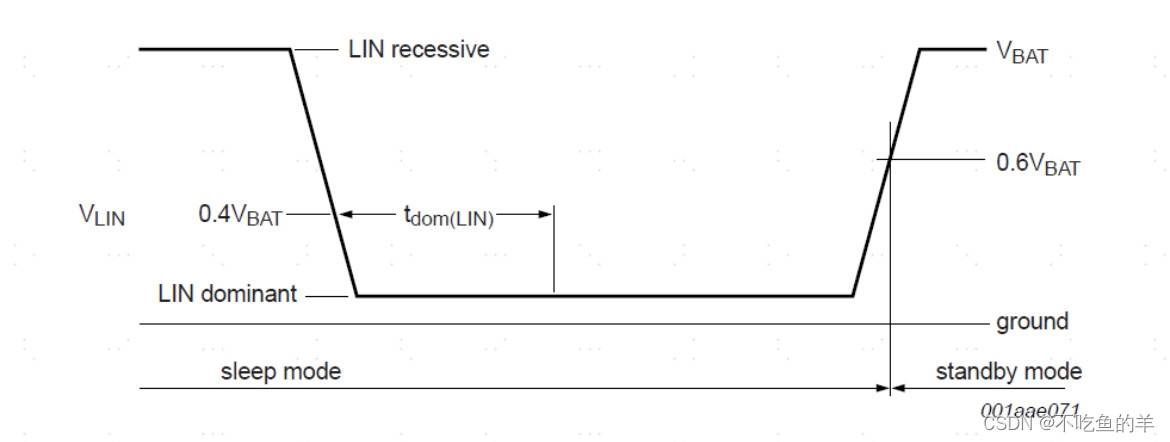

远程和本地唤醒
在引脚LIN处的下降沿，接着是维持一定时间的低电平和引脚LIN处的上升沿分别产生一个远程唤醒。在睡眠模式下，不管引脚TXD的状态在引脚WAKE_N处出现下降沿，随后保持一定时间的低电平表示本地唤醒。
通过模式转换唤醒
可以拉高引脚INH引脚，通过引脚向Normal模式转换SLP_N。
