宝马mini更新前部曲轴密封环 (N18)

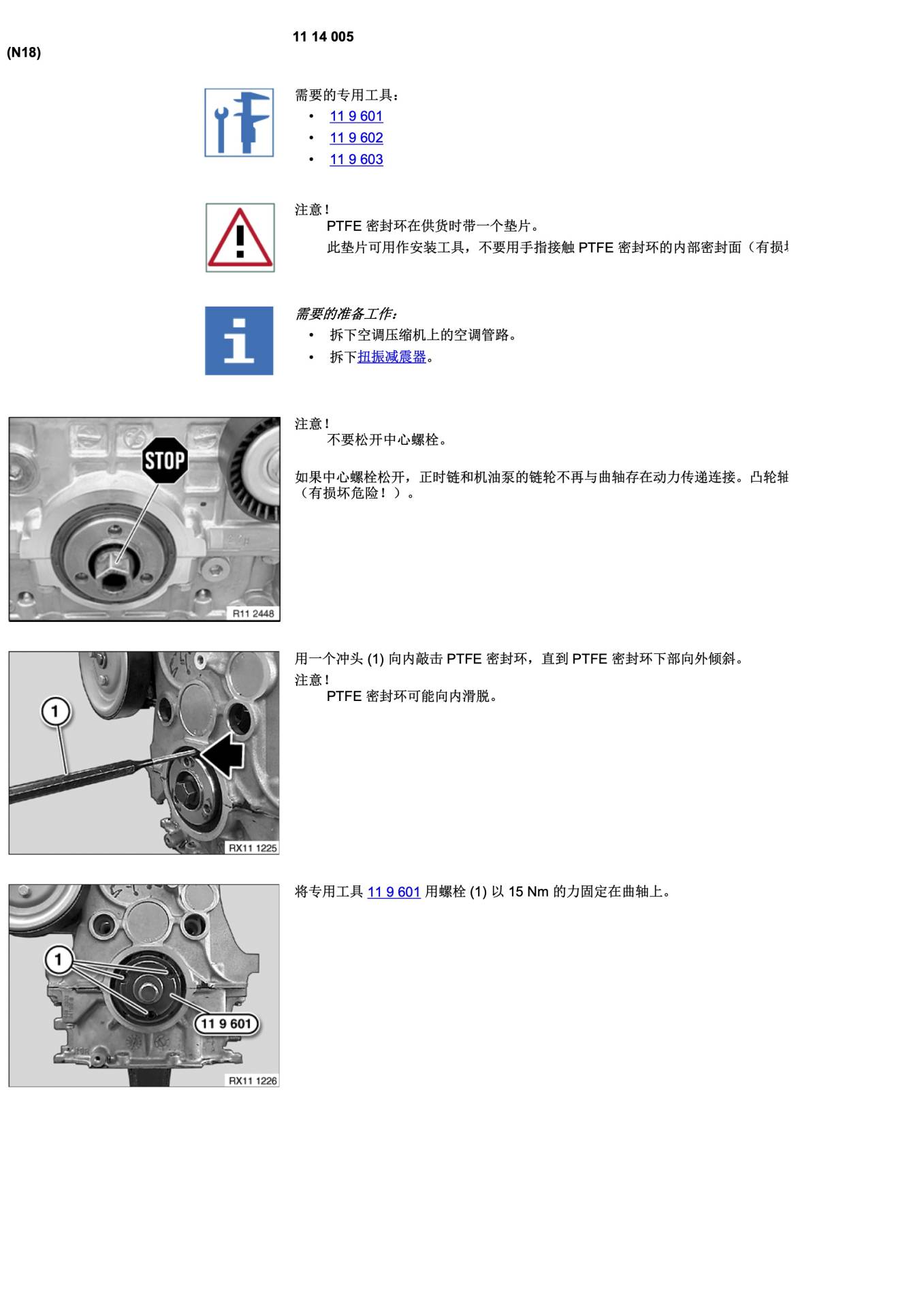

更新前部曲轴密封环 (N18)

1. 维修准备工作

• 空调管路：拆下空调压缩机上的空调管路 。
• 扭振减震器：拆下扭振减震器 。
• 专用工具准备：准备 11 9 601、11 9 602 及 11 9 603 。

2. 过程记录（拆卸步骤）

• 核心禁令：不要松开中心螺栓 。若中心螺栓松开，正时链和机油泵的链轮将不再与曲轴存在动力传递连接，存在损坏发动机风险 。
• 密封环拆卸：用冲头 (1) 向内敲击 PTFE 密封环，直到密封环下部向外倾斜 。
• 注意风险：敲击过程中 PTFE 密封环可能向内滑脱 。

3. 维修标准与安装说明

• 密封环保护：PTFE 密封环供货时自带垫片，该垫片可用作安装工具 。
• 操作规范：严禁用手直接接触 PTFE 密封环的内部密封面，否则会导致损坏 。
• 工具固定参数：将专用工具 11 9 601 用螺栓 (1) 以 15 Nm 的力固定在曲轴上 。

工作原理说明：PTFE 密封环属于干式安装件，任何手指油脂或密封面划伤都是导致后期渗漏的故障原因。
