奔驰 W221 自适应制动器 (ABR) 系统综述

1. 核心部件与控制单元 (N47-5)

W221 的 ABR 系统集成了常规的 ABS、ASR、ESP 以及特有的 保持功能 (HOLD) 和 上坡辅助 (Hill-Start Assist)

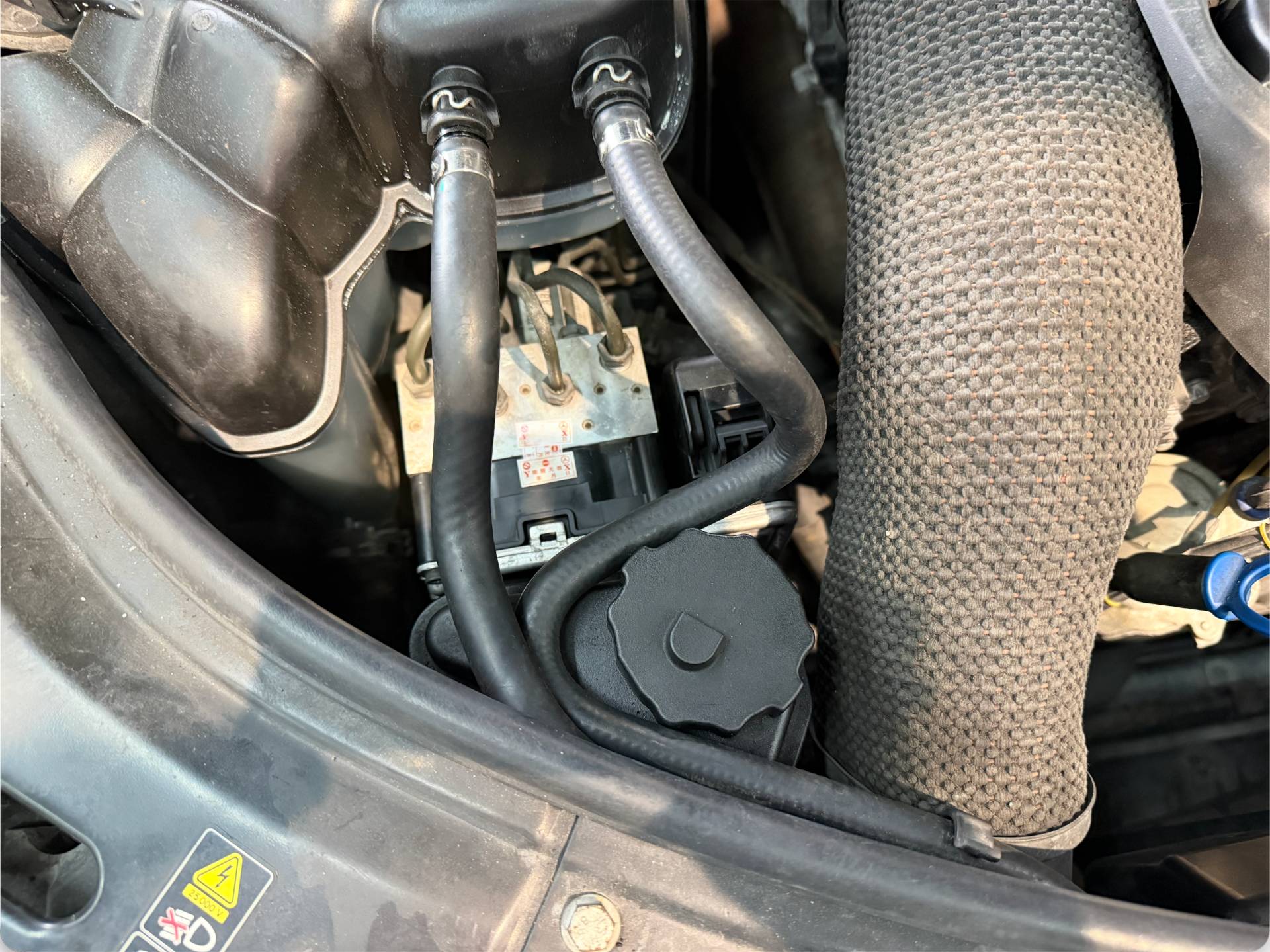

  • 控制单元位置: 位于发动机舱左侧,与液压单元集成在一起。
  • 供电端: 通常通过前预熔断器盒 (F32) 供电,涉及大电流供电(用于泵马达)和小电流供电(用于控制单元逻辑)。

2. 主要输入信号(电路关键节点)

ABR 系统通过 CAN 网络与车辆其他模块紧密协作,以下是其电路图中的关键输入传感器:

部件名称功能说明电路特征
轮速传感器 (L6/1-L6/4)检测四个车轮的转速有源传感器,两线制,直接连至 N47-5。
刹车灯开关 (S9/1)监测制动踏板动作提供刹车触发信号,部分车型集成在转向柱模块或直接输入 ABR。
制动压力传感器监测液压管路压力集成在 ABR 液压单元内部。
偏航率/横向加速度传感器 (B24/15)监测车身姿态早期版本可能外置在中央通道,后期多集成在控制单元内部。
转向角传感器 (N80)监测驾驶员转向意图通过底盘 CAN (CAN E) 将信号发送给 ABR。

3. ABR 系统的通信架构

W221 的 ABR 系统主要挂载在 底盘 CAN (CAN E) 上。

  • 与发动机控制单元 (ME) 通讯: 用于在 ESP 介入时请求减小引擎扭矩。
  • 与电子换挡模块 (ISM) 及电子点火开关 (EIS) 通讯: 实现 HOLD 功能时的自动驻车联动。
  • 与仪表盘 (IC) 通讯: 显示警告灯(ABS/ESP 灯)及功能提示。

4. 故障分析与检测标准

在实际维修中,ABR 系统的电路故障通常集中在以下两点:

  1. 轮速传感器电路故障: W221 轮速传感器线束由于随悬挂摆动,易出现内部断路或信号干扰。
    • 标准检测: 使用示波器观察 0.7V - 1.4V 左右的方波跳变,而非简单的万用表测电压。

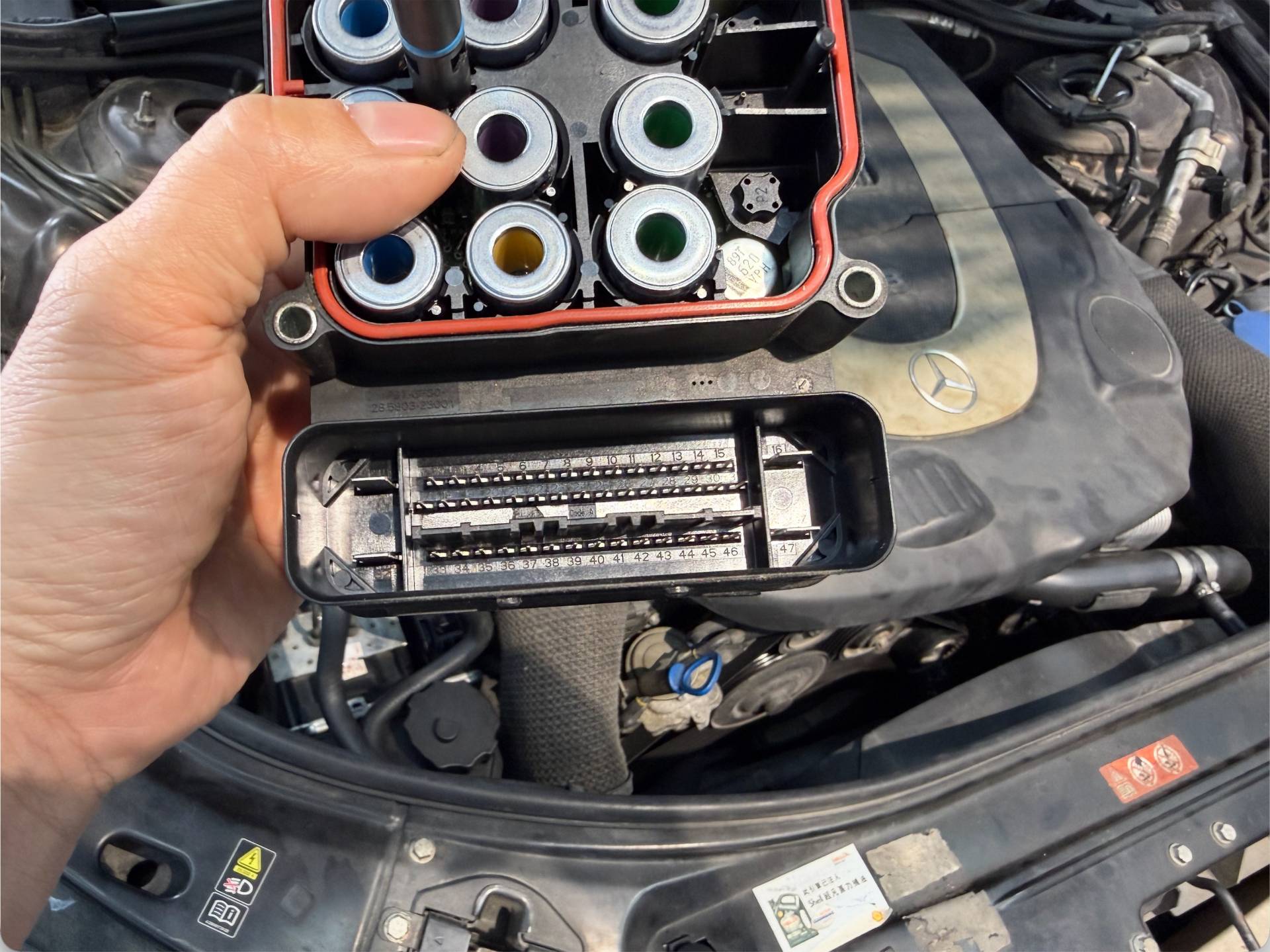

  2. 控制单元供电插头烧蚀: 由于 ABR 泵马达工作时电流极大,插头针脚容易过热脱焊或氧化。
    • 标准检测: 检查 F32 电源分配器的保险丝状态,测量 N47-5 插头端的负载电压。

5. 维修标准规范

  • 更换 ABR 单元: 必须进行 SCN 编码,并执行“驾驶试验”以校准横向加速度传感器。
  • 排气程序: 必须使用诊断电脑(如 Xentry)开启 ABR 泵进行强制循环排气,严禁仅靠人工踩踏。

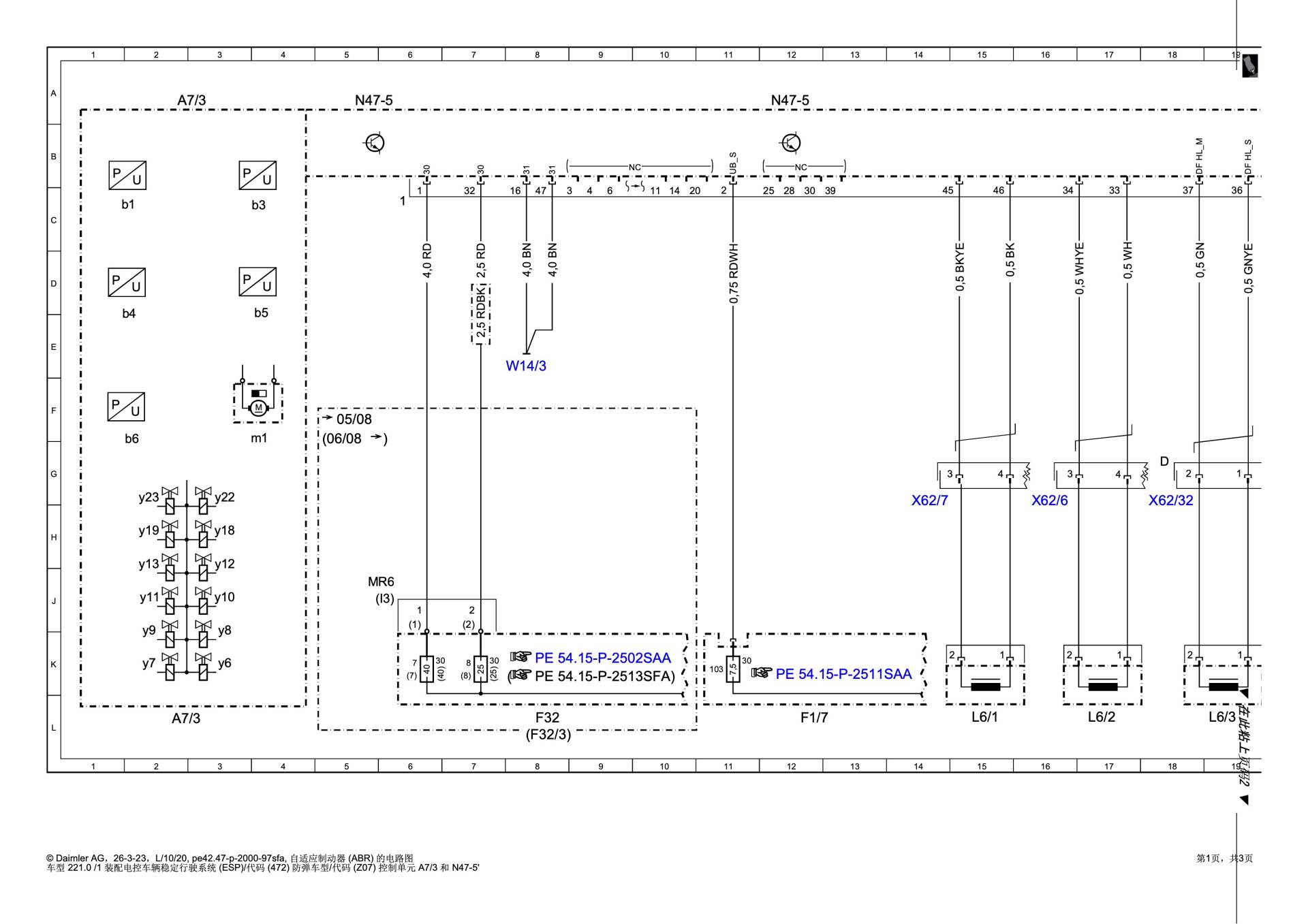

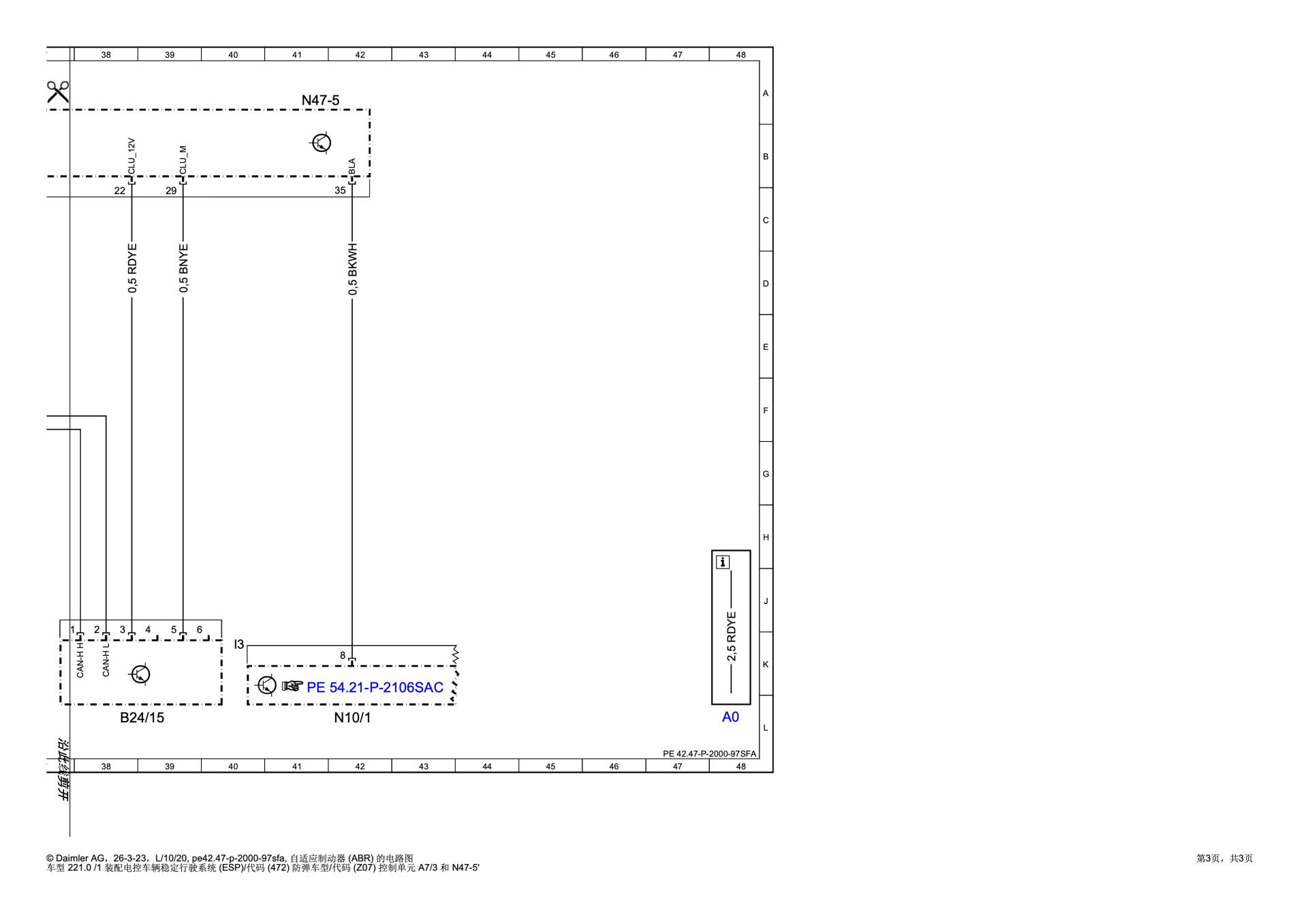

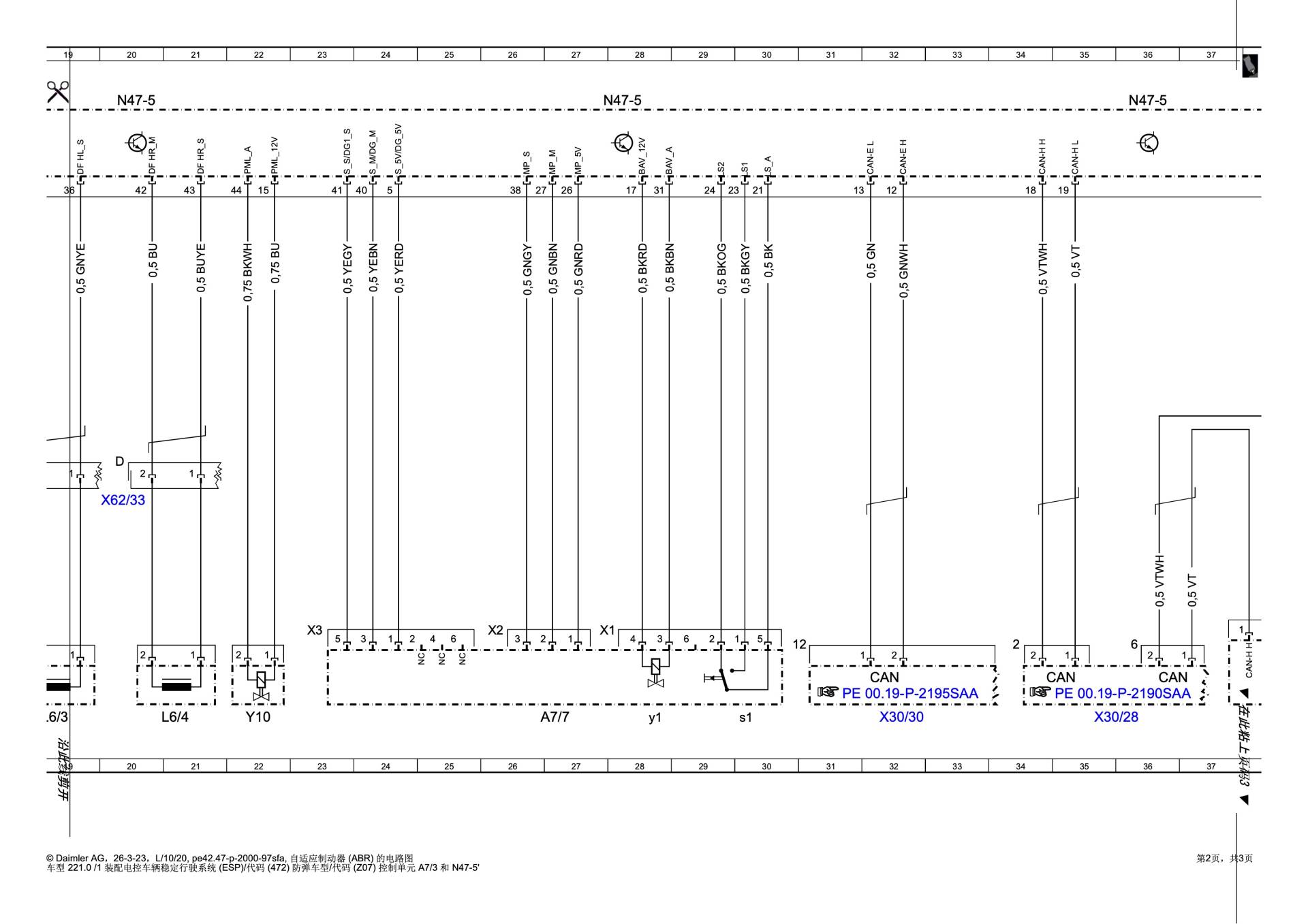

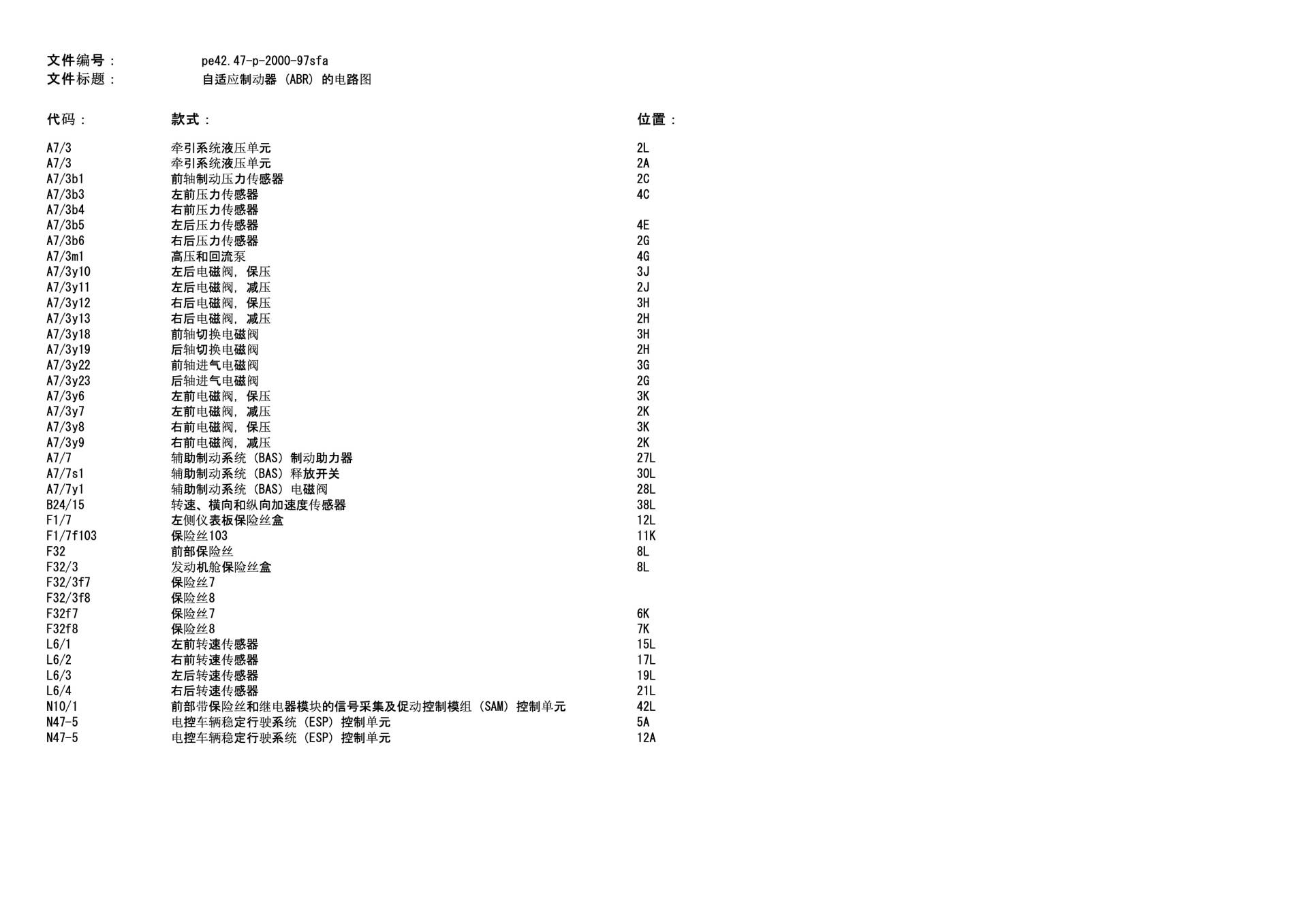

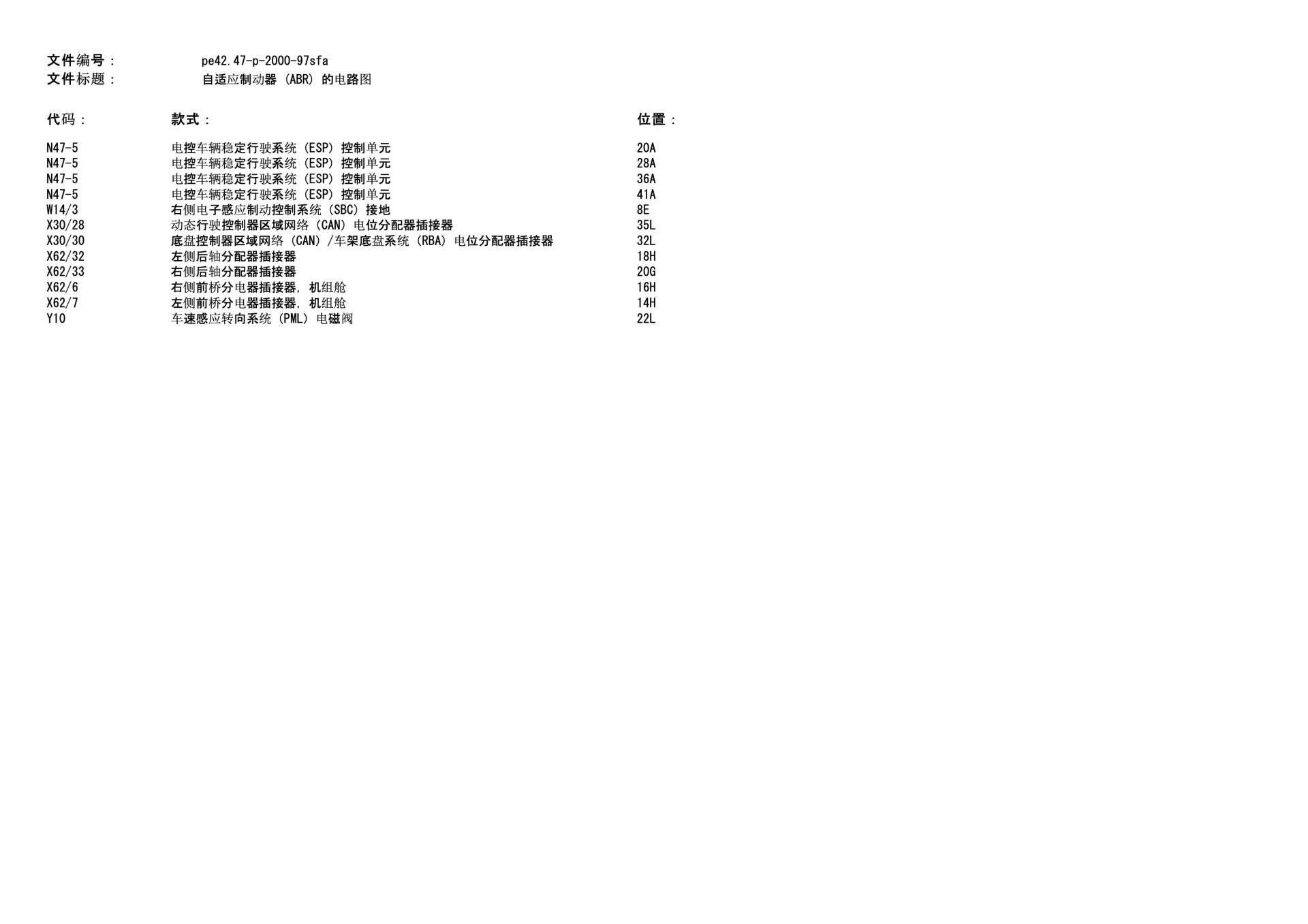

奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
奔驰W221 自适应制动器 (ABR) 的电路图
