整理比亚迪BYD6DT25六速干式双离合变速器11针+16针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
端子定义整理表
以下内容按原始扫描表图整理，便于站内搜索和手机端快速查看；维修检测仍以原始表图、实车配置和线束颜色为准。

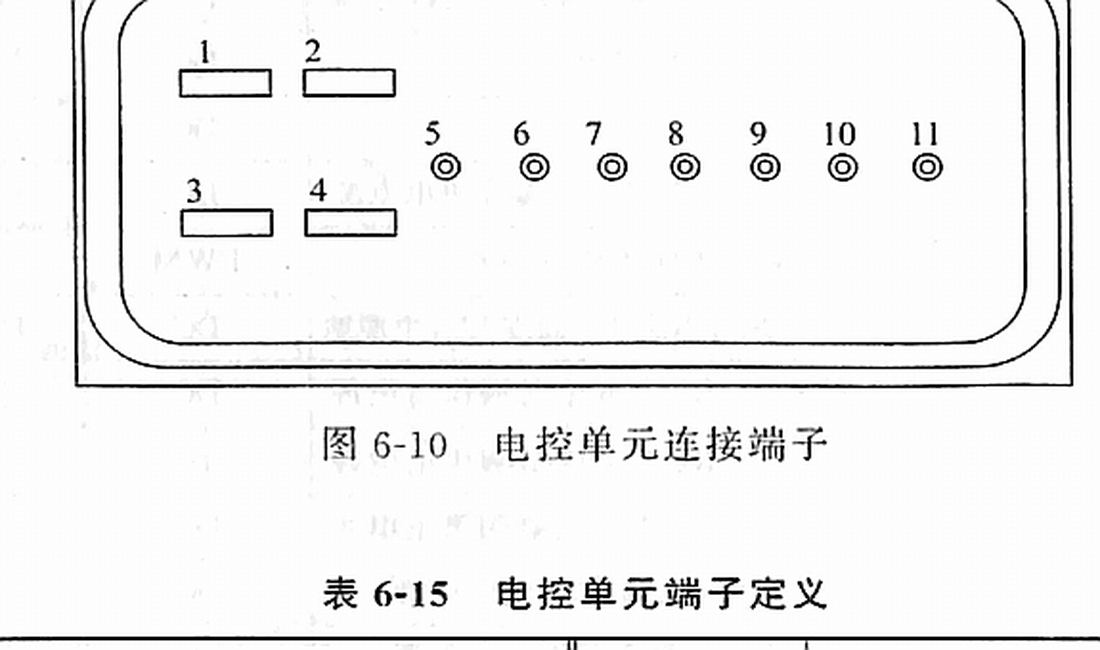

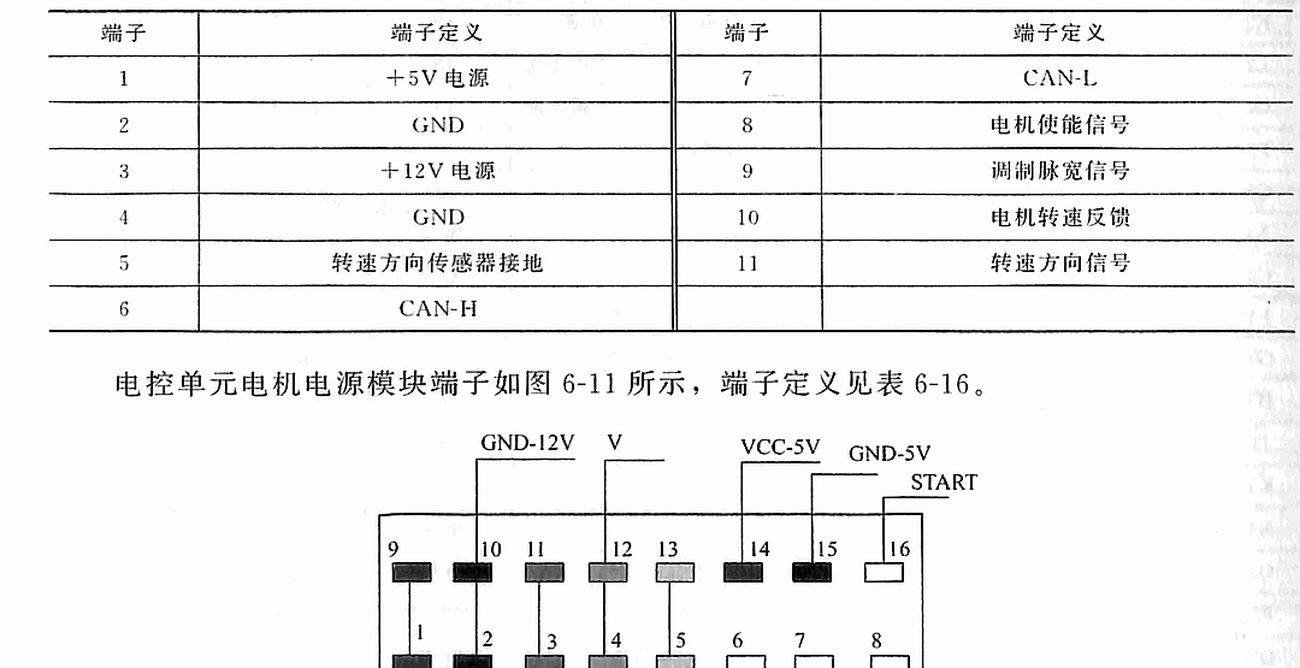

表6-15 电控单元端子定义
| 端子 | 端子定义 / 测试条件 |
|---|---|
| 1 | +5V电源 |
| 2 | GND |
| 3 | +12V电源 |
| 4 | GND |
| 5 | 转速方向传感器接地 |
| 6 | CAN-H |
| 7 | CAN-L |
| 8 | 电机使能信号 |
| 9 | 调制脉宽信号 |
| 10 | 电机转速反馈 |
| 11 | 转速方向信号 |

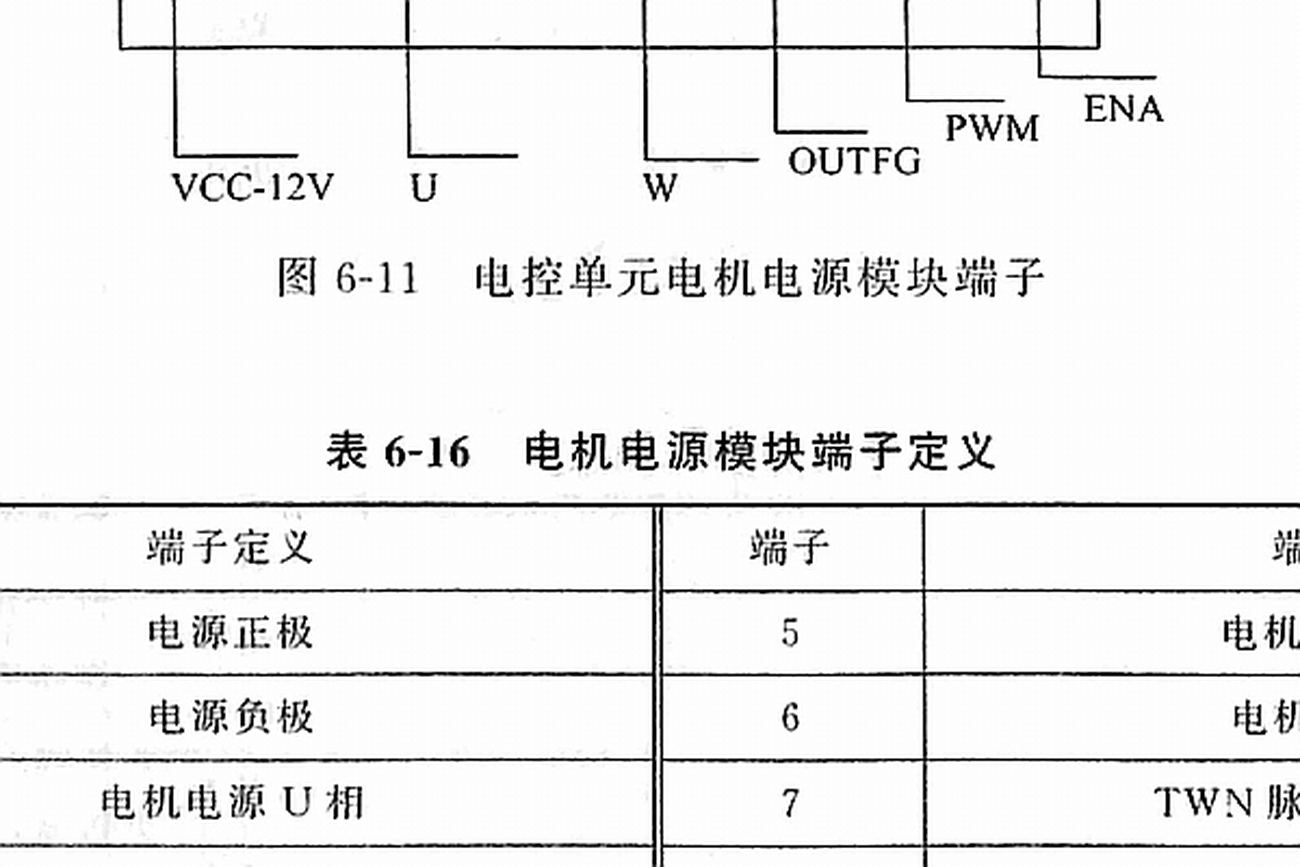

表6-16 电机电源模块端子定义
| 端子 | 端子定义 / 测试条件 |
|---|---|
| 1 | 电源正极 |
| 2 | 电源负极 |
| 3 | 电机电源U相 |
| 4 | 电机电源V相 |
| 5 | 电机电源W相 |
| 6 | 电机转速反馈 |
| 7 | PWM脉冲输入信号端 |
| 8 | 电机停转控制角 |
| 9 | 电源正极 |
| 10 | 电源负极 |
| 11 | 电机电源U相 |
| 12 | 电机电源V相 |
| 13 | 电机电源W相 |
| 14 | 5V电压正极 |
| 15 | 5V电压负极 |
| 16 | 点火线 |
原始端子表核对图
下方为压缩后的原始端子表图，便于核对针脚编号、线色、测试条件和标准值。
说明：扫描资料中未列出的端子号保持空缺；涉及防盗、动力总成 CAN、传感器地、电源地和执行器输出时，应以原车配置和实测结果为准。
