摘要整理吉利 1.3T JLB-4G13TB发动机(64针+48针)相关端子资料。

整理吉利 1.3T JLB-4G13TB发动机(64针+48针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。

吉利 1.3T JLB-4G13TB发动机(64针+48针)端子

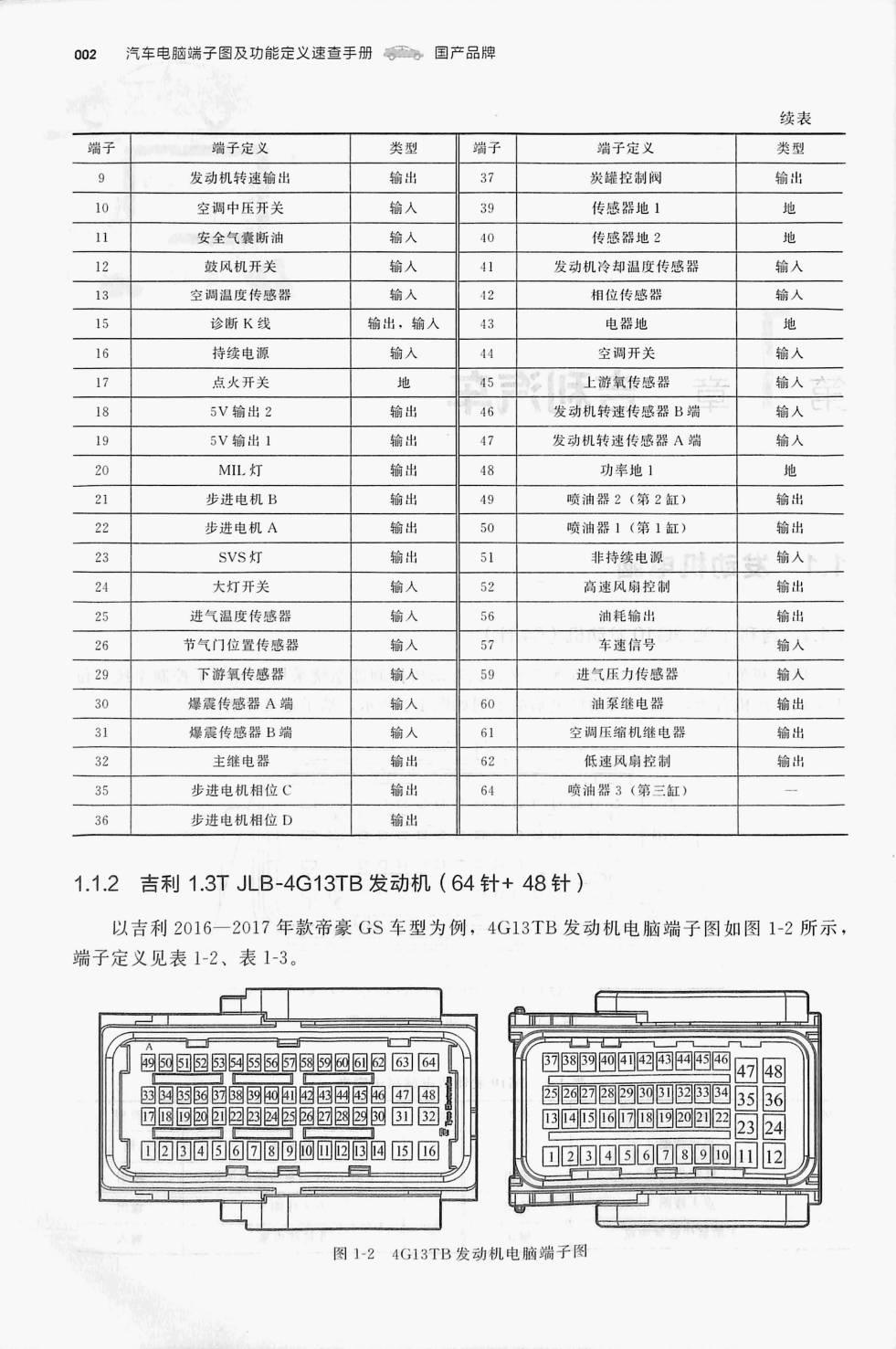

吉利 1.3T JLB-4G13TB发动机(64针+48针) 原始资料第2页
吉利 1.3T JLB-4G13TB发动机(64针+48针)端子
吉利 1.3T JLB-4G13TB发动机(64针+48针) 原始资料第2页

端子定义整理表

以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

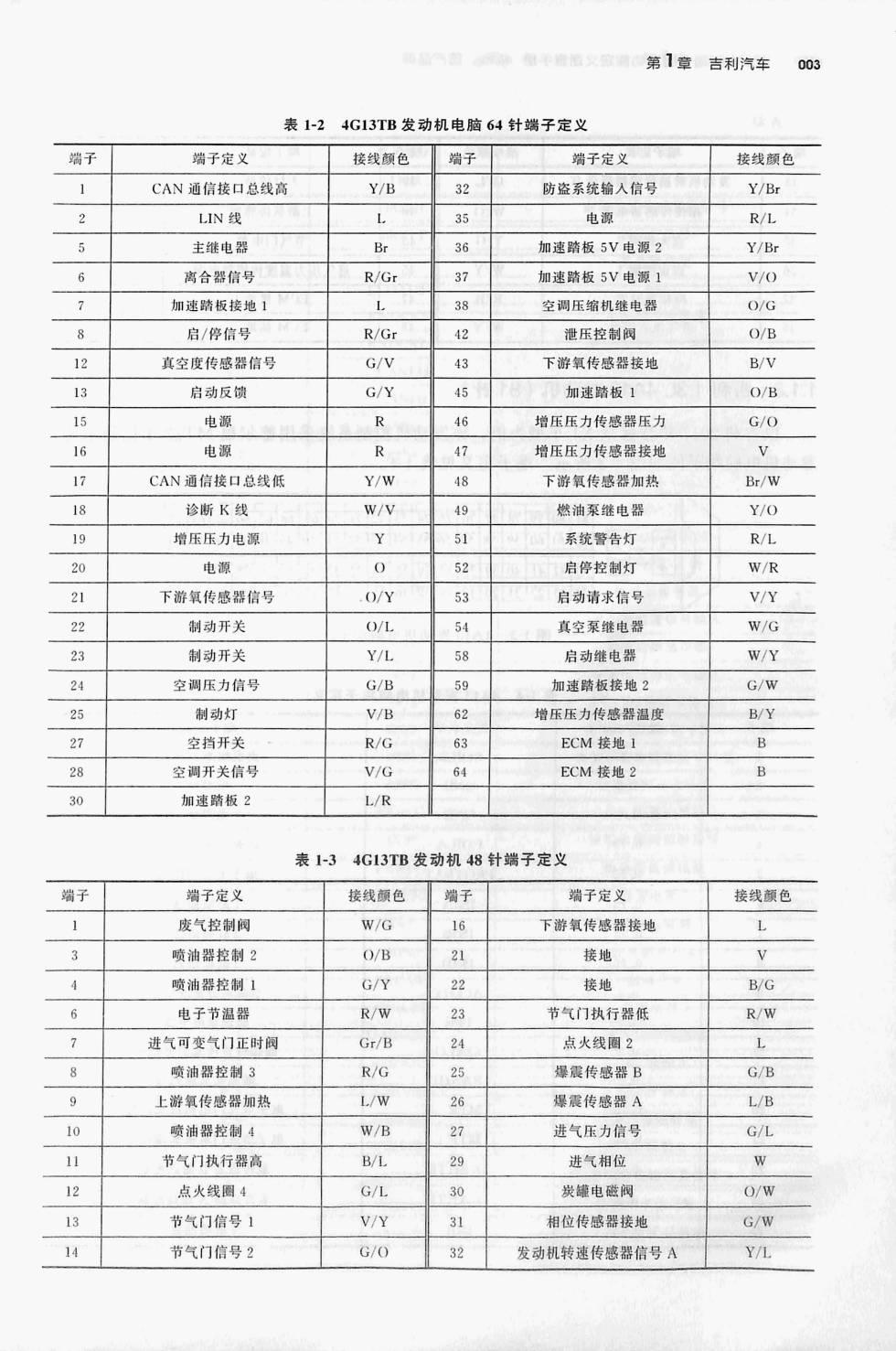

表 1-2 4G13TB 发动机电脑64针端子定义

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
1 CAN通信接口总线高 Y/B 32 防盗系统输入信号 Y/Br
LIN线 L. 35 电源 R/L
5 主继电器 Br 36 加速踏板5V电源2 Y/Br
6 离合器信号 R/Gr 37 加速踏板5V电源1 V/0
加速踏板接地1 38 空调压缩机继电器 0/G
8 启/停信号 R/Gr 42 泄压控制阀 OB
12 真空度传感器信号 G/V 43 下游氧传感器接地 BV
13 启动反馈 G/Y 45 加速踏板1 OB
15 电源 R 46 增压压力传感器压力 G/O
16 电源 R 47 增压压力传感器接地 V
17 CAN 通信接口总线低 Y/W 48 下游氧传感器加热 Br/W
18 诊断K线 W/V 49 燃油泵继电器 Y/O
19 增压压力电源 Y 51 系统警告灯 R/L
20 电源 52 启停控制灯 W/R
21 下游氧传感器信号 0/Y 53 启动请求信号 V/Y
22 制动开关 0/L 54 真空泵继电器 W/G
23 制动开关 Y/L 58 启动继电器 W/Y
24 空调压力信号 G/B 59 加速踏板接地 2 G/W
25 制动灯 V/B 62 增压压力传感器温度 B/Y
27 空挡开关 R/G 63 ECM接地1 B
28 空调开关信号 V/G 64 ECM 接地2 B
30 加速踏板2 L/R

表1-3 4GI3TB 发动机48针端子定火

端子 端子定义 / 线色 / 测试条件 / 正常值 信息3 信息4 信息5 信息6
1 废气控制阀 W/G 16 下游氧传感器接地 L
3 喷油器控制2 O/B 21 接地 V
喷油器控制1 G/Y 22 接地 B/G
6 电子节温器 R/W 23 节气门执行器低 R/W
7 进气可变气门正时间 Gr/B 24 点火线圈 2
8 喷油器控制3 RG 25 爆震传感器 B GB
9 上游氧传感器加热 L/W 26 爆震传感器A L/B
10 喷油器控制4 W/B 27 进气压力信号 G/L
11 节气门执行器高 B/L 29 进气相位 W
12 点火线圈4 G/L 30 崁罐电磁阀 O/W
13 节气门信号1 V/Y 31 相位传慼器接地 G/W
14 节气门信号2 G/0 32 发动机转速传感器信号 A Y/L

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
