摘要别克林荫大道车系物体侦测控制模块电脑板26针端子资料。

别克林荫大道车系物体侦测控制模块电脑板26针端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

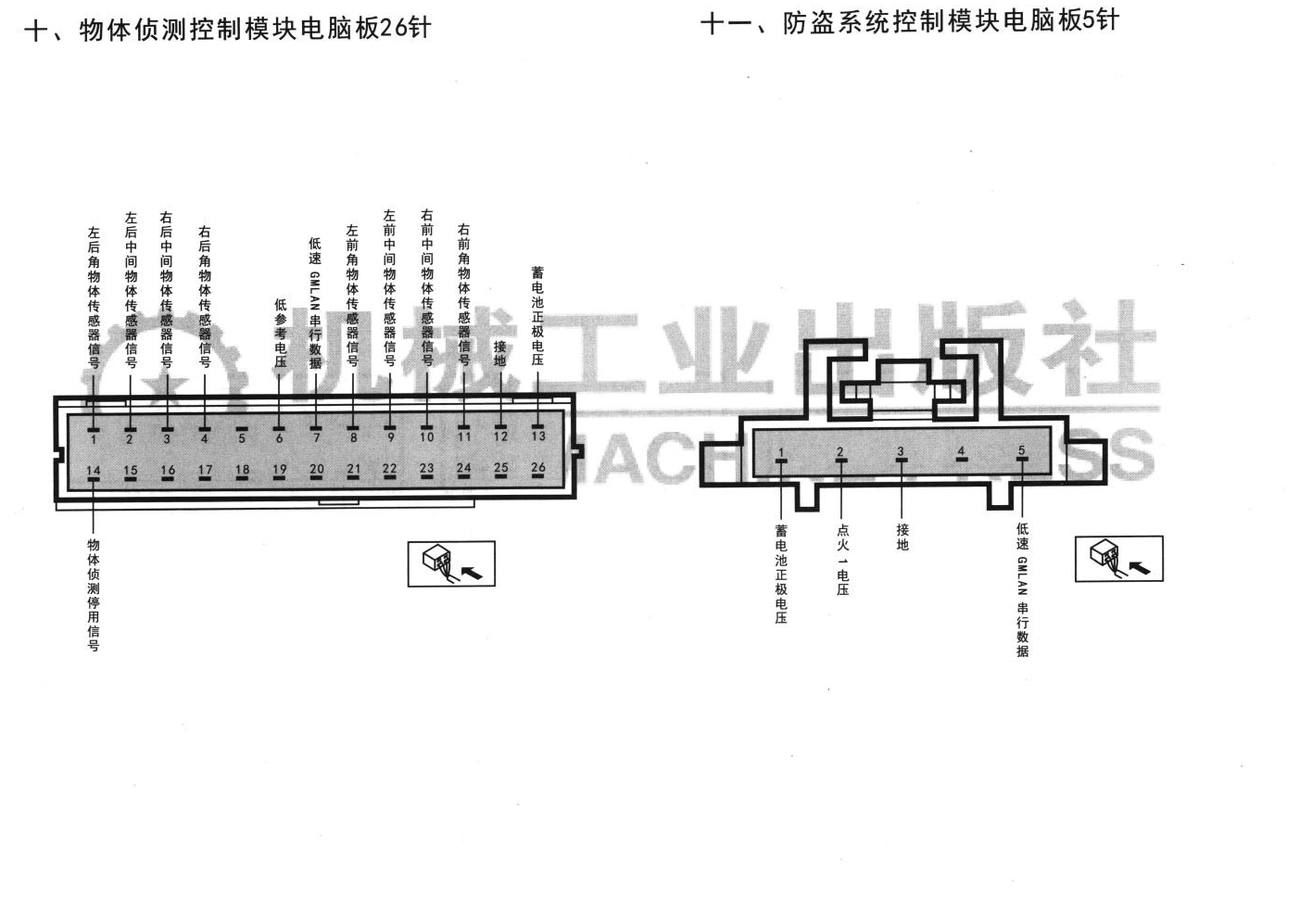

别克林荫大道车系物体侦测控制模块电脑板26针端子
别克林荫大道车系 物体侦测控制模块电脑板26针 原始资料第50页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
