大众帕萨特收音机导航系统(12针+12针+12针+18针)端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
端子速查评论4阅读模式
摘要大众帕萨特收音机导航系统(12针+12针+12针+18针)端子资料。

大众帕萨特收音机导航系统(12针+12针+12针+18针)端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

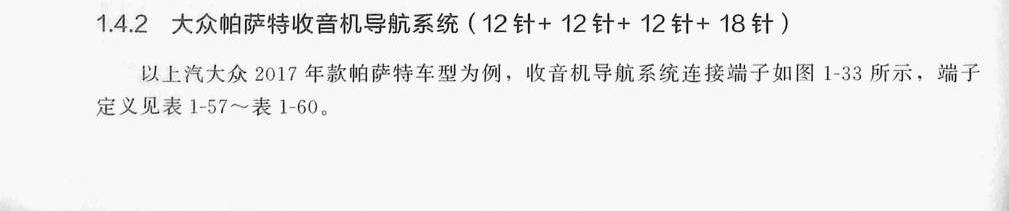

大众帕萨特收音机导航系统(12针+12针+12针+18针)端子
大众帕萨特收音机导航系统(12针+12针+12针+18针) 原始资料第44页

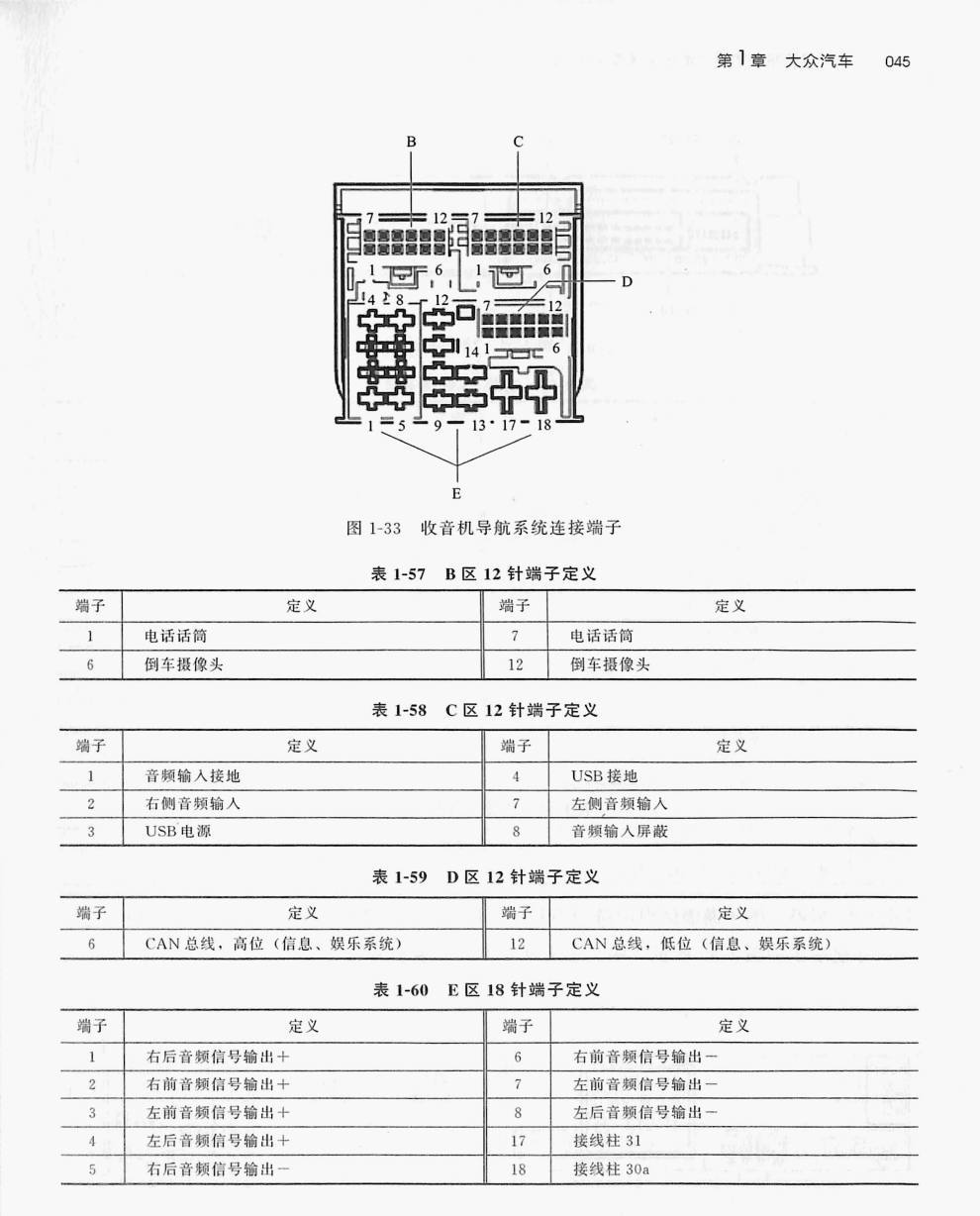

大众帕萨特收音机导航系统(12针+12针+12针+18针)端子
大众帕萨特收音机导航系统(12针+12针+12针+18针) 原始资料第45页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
