奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图

2024年8月11日 20:20:00肖师傅

肖师傅

管理员, Keymaster

2884
文章

1
粉丝

电路速查评论2阅读模式

摘要奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图资料。

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 20 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

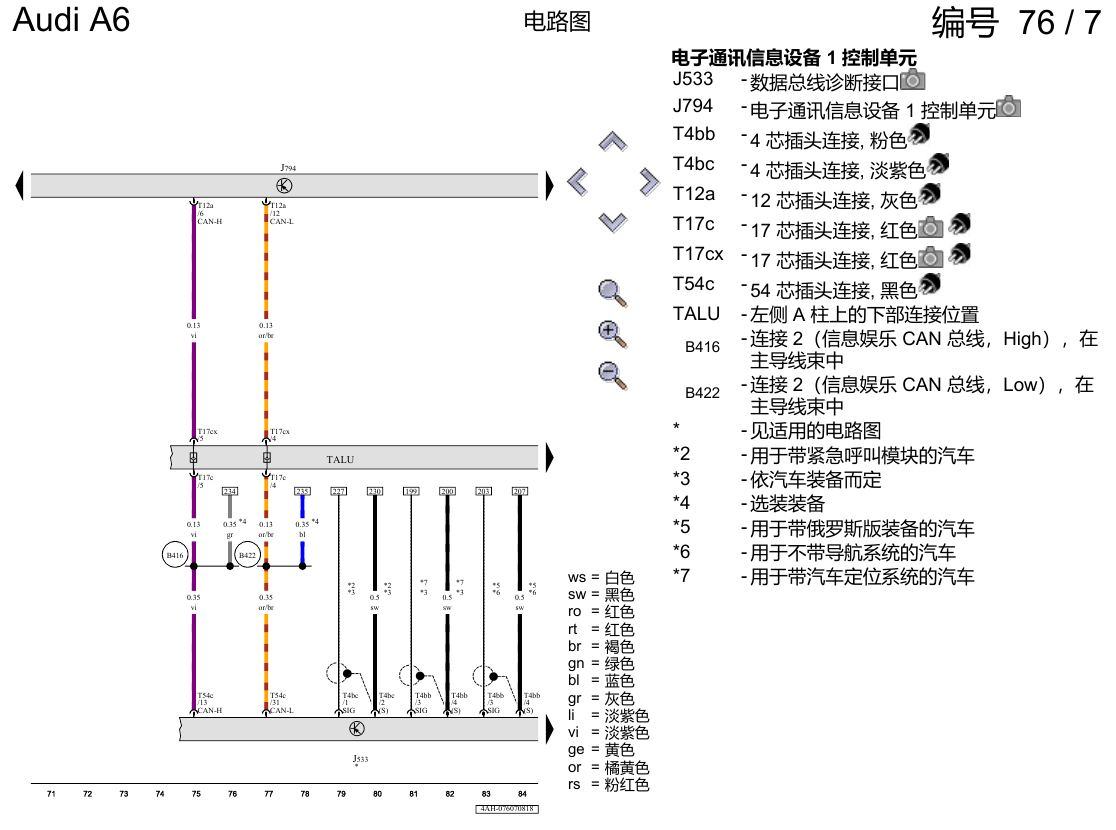

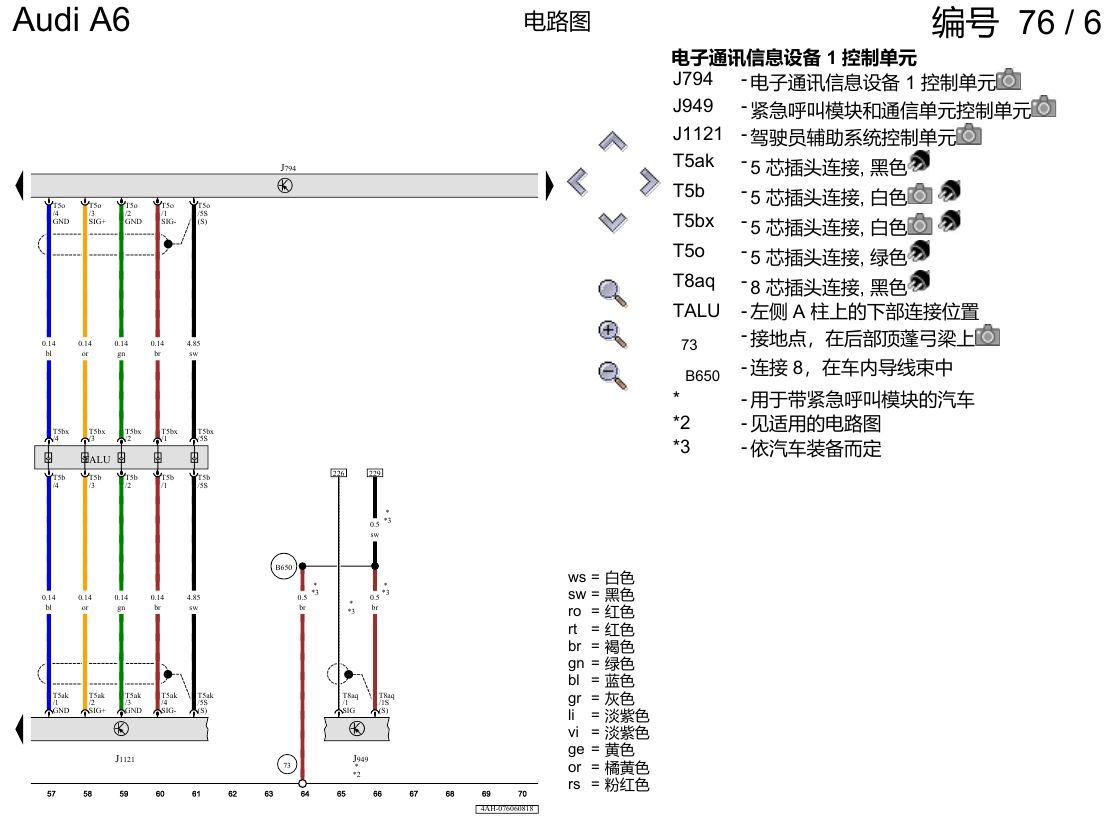

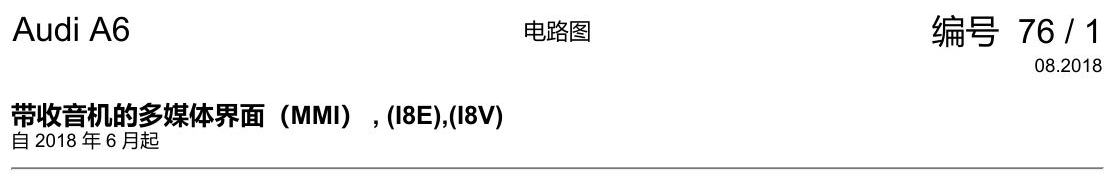

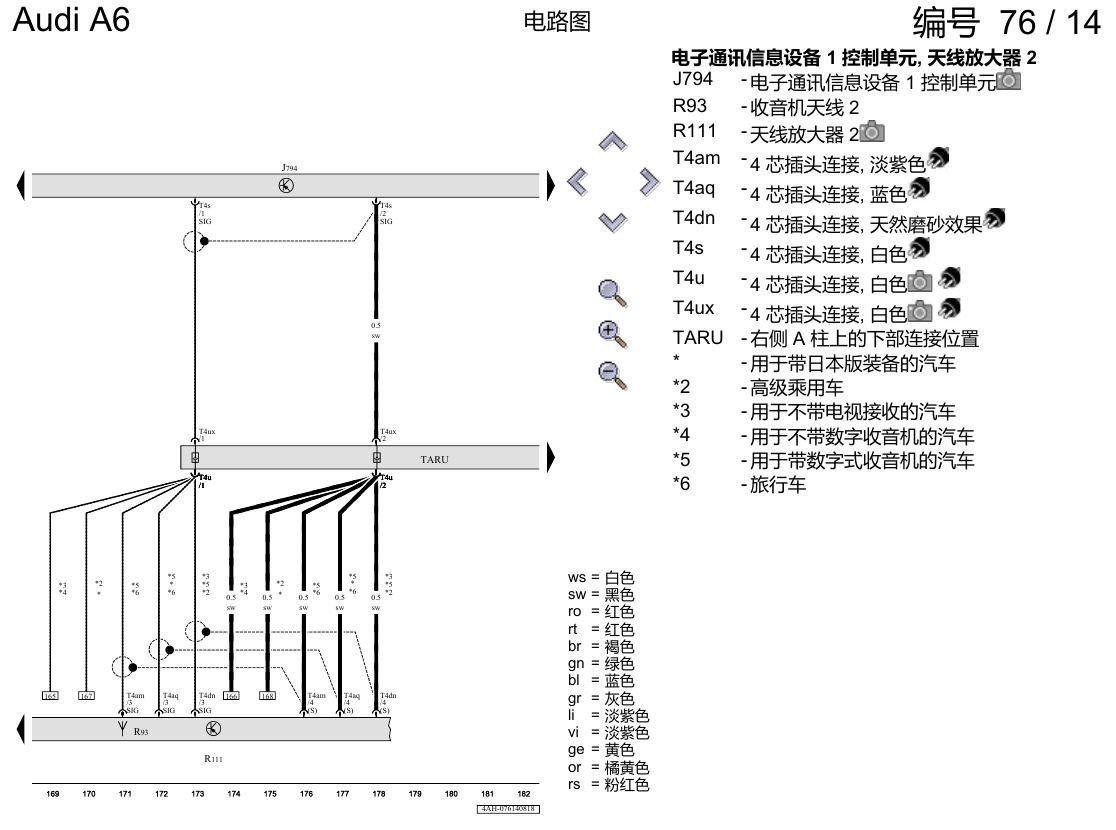

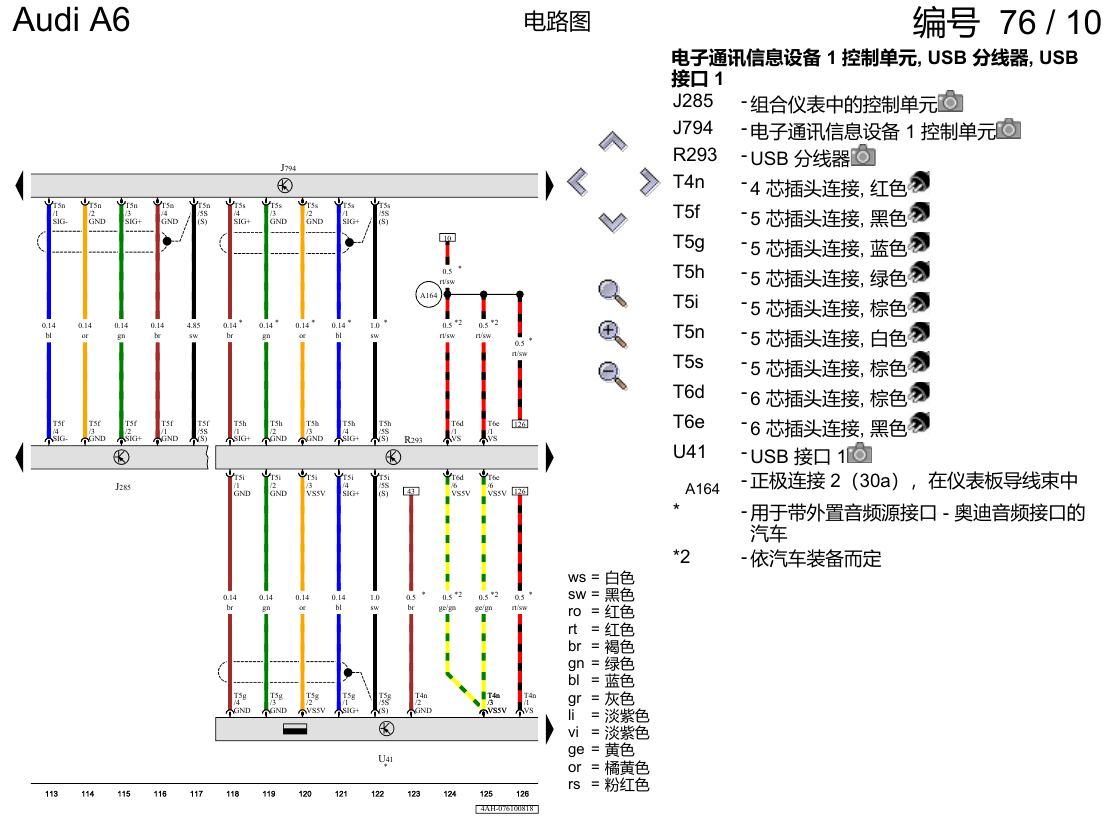

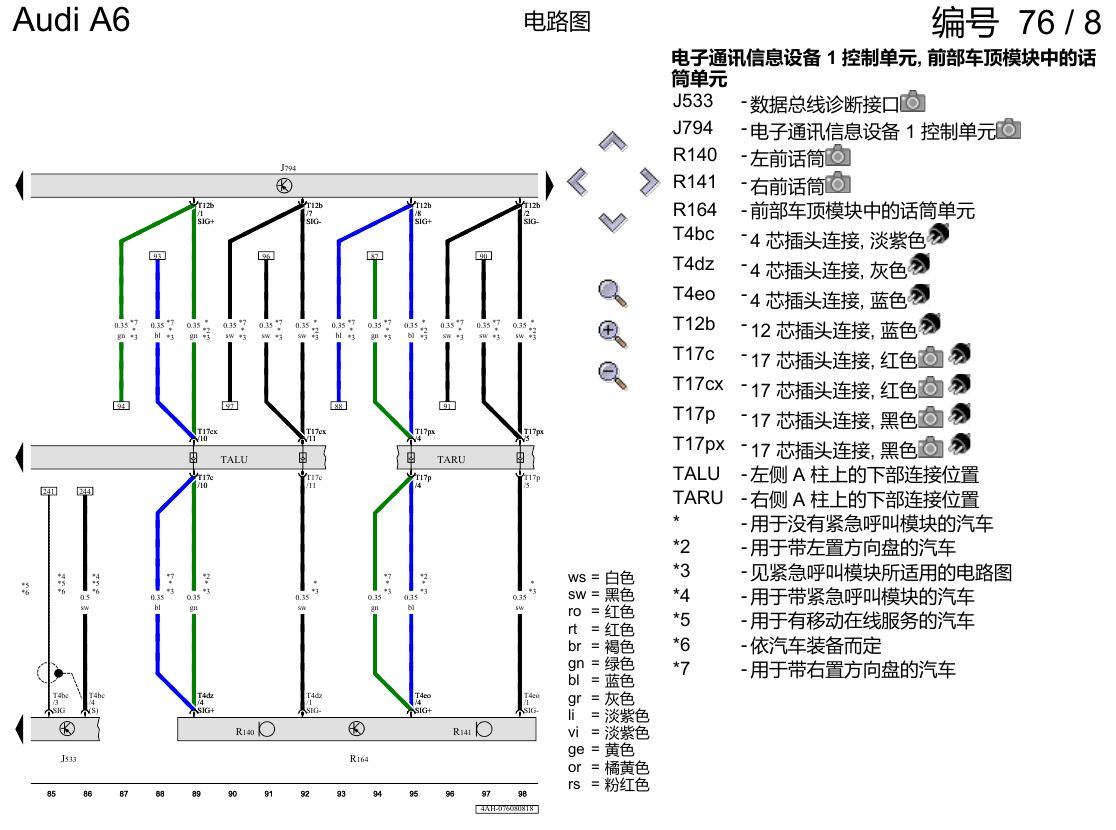

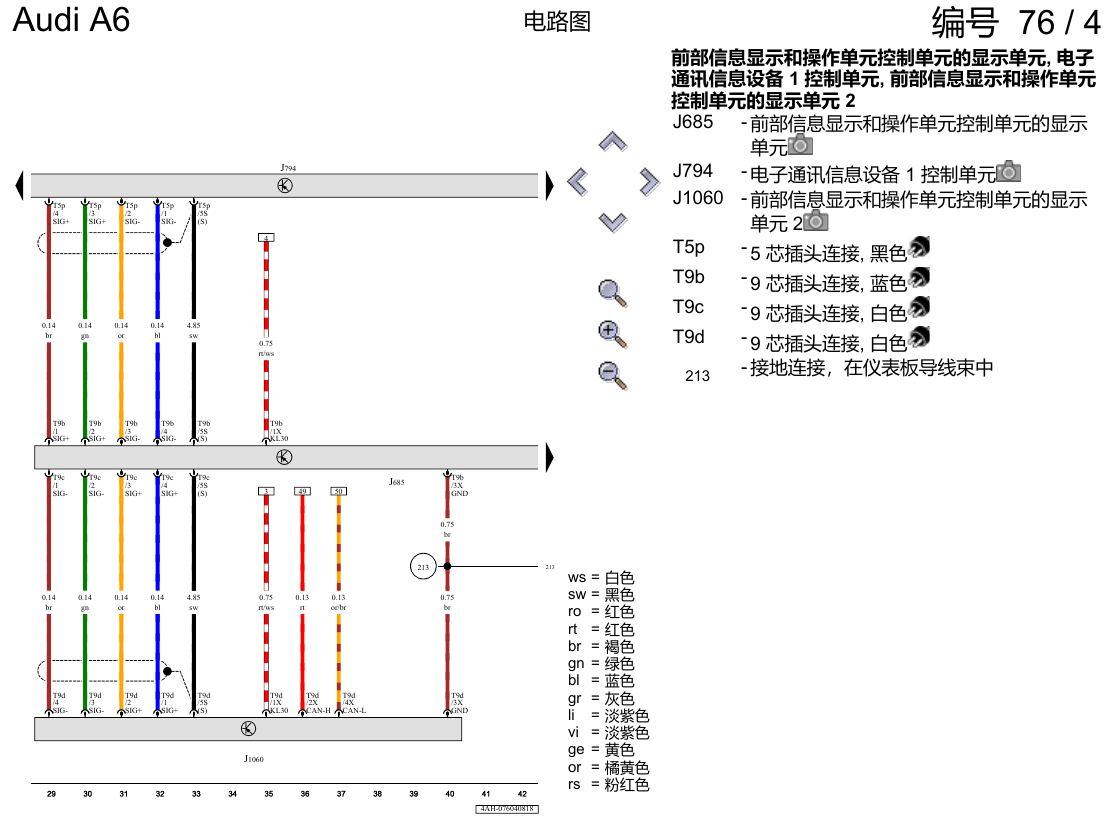

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第1页

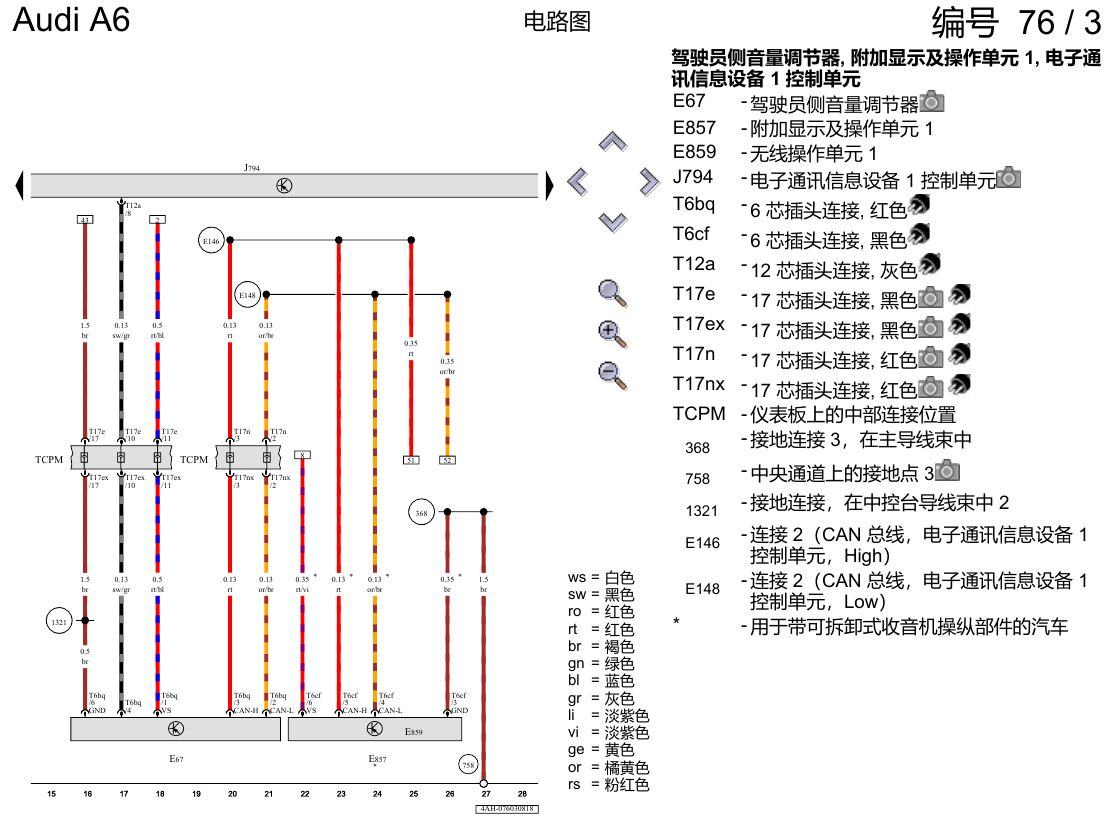

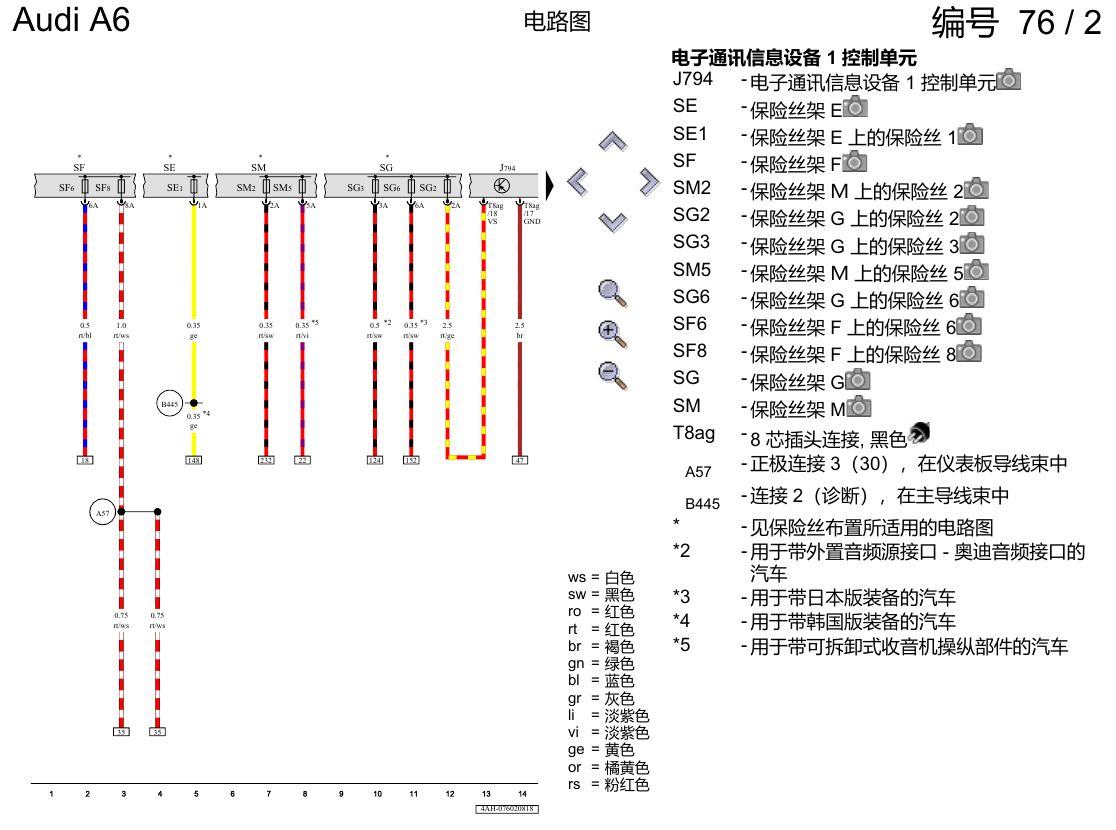

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第2页

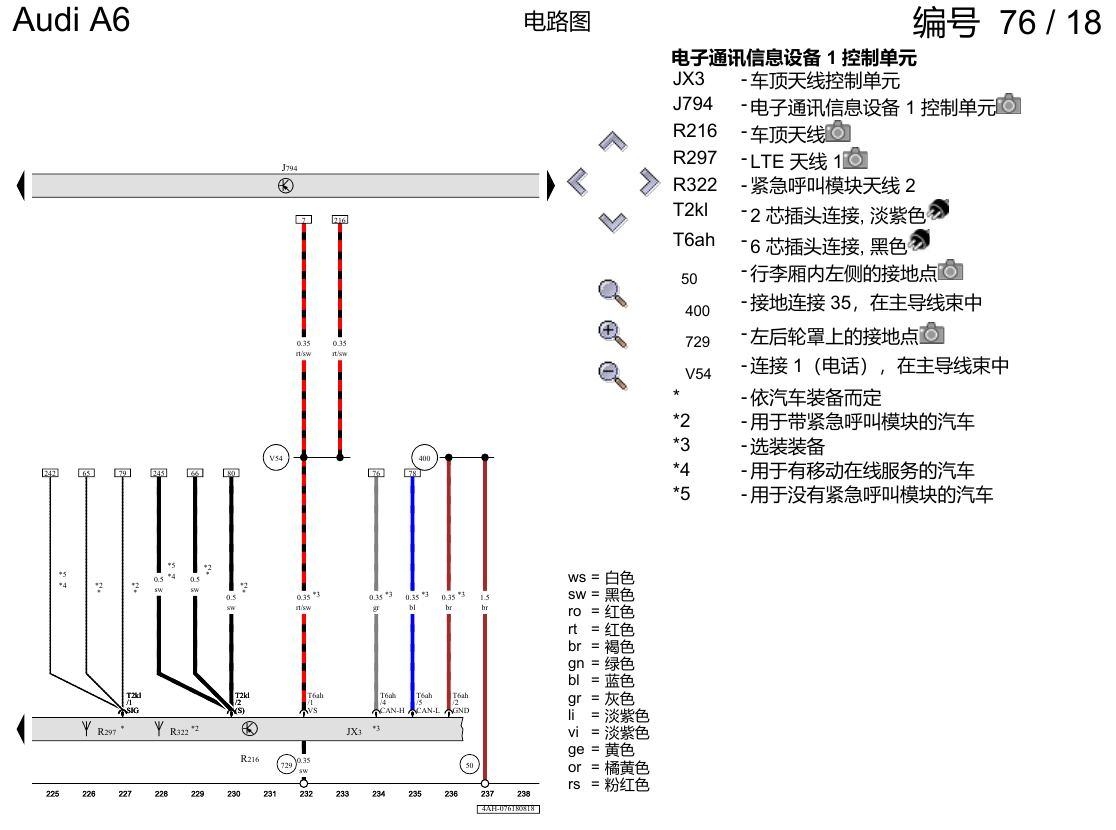

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第3页

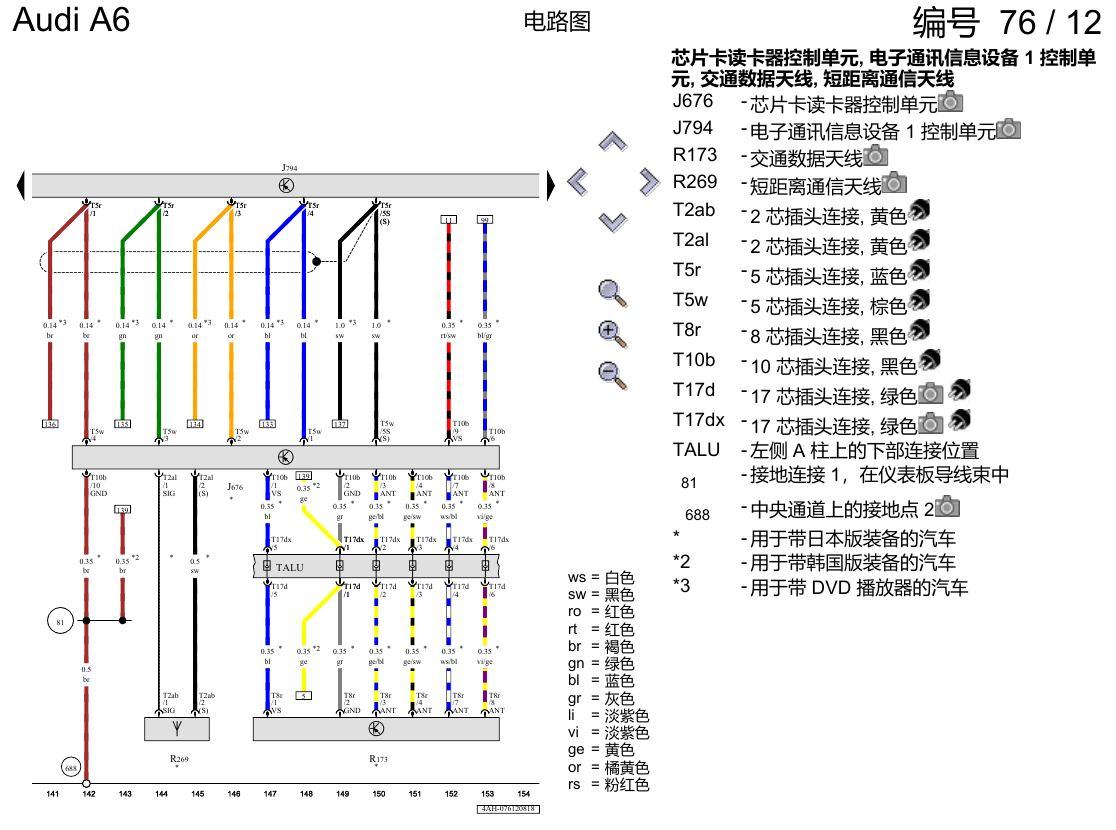

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第4页

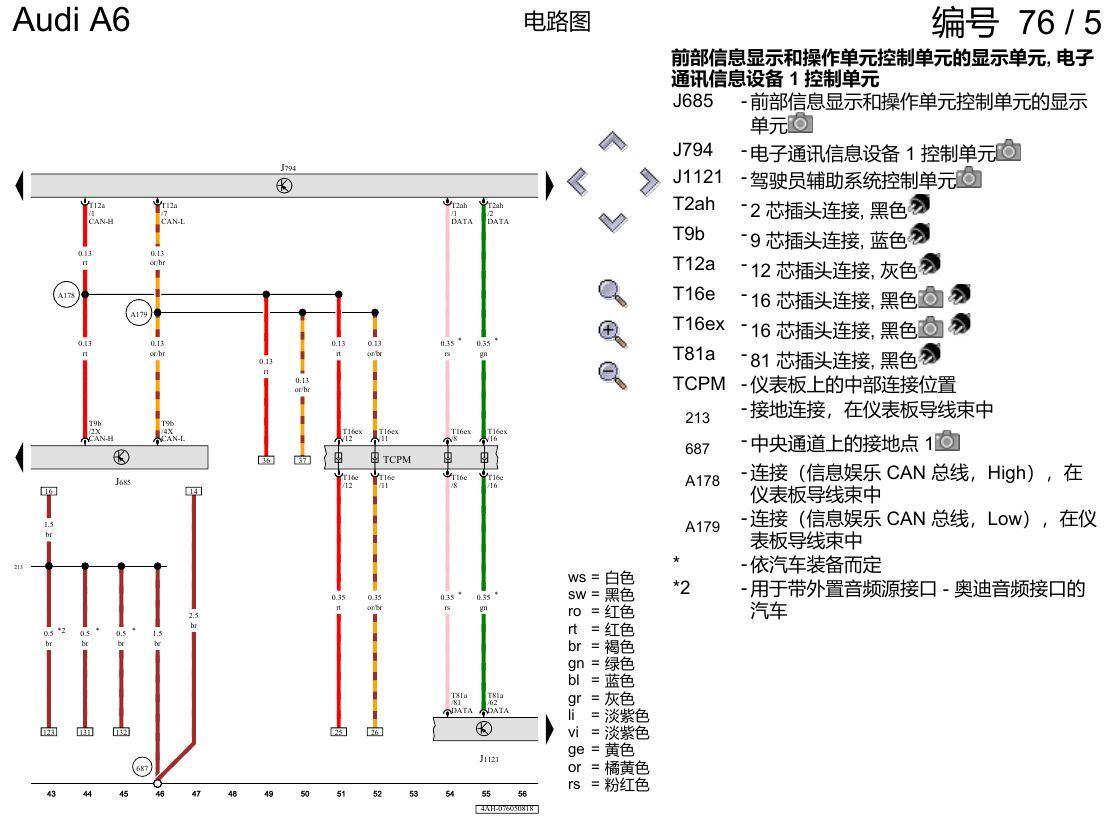

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第5页

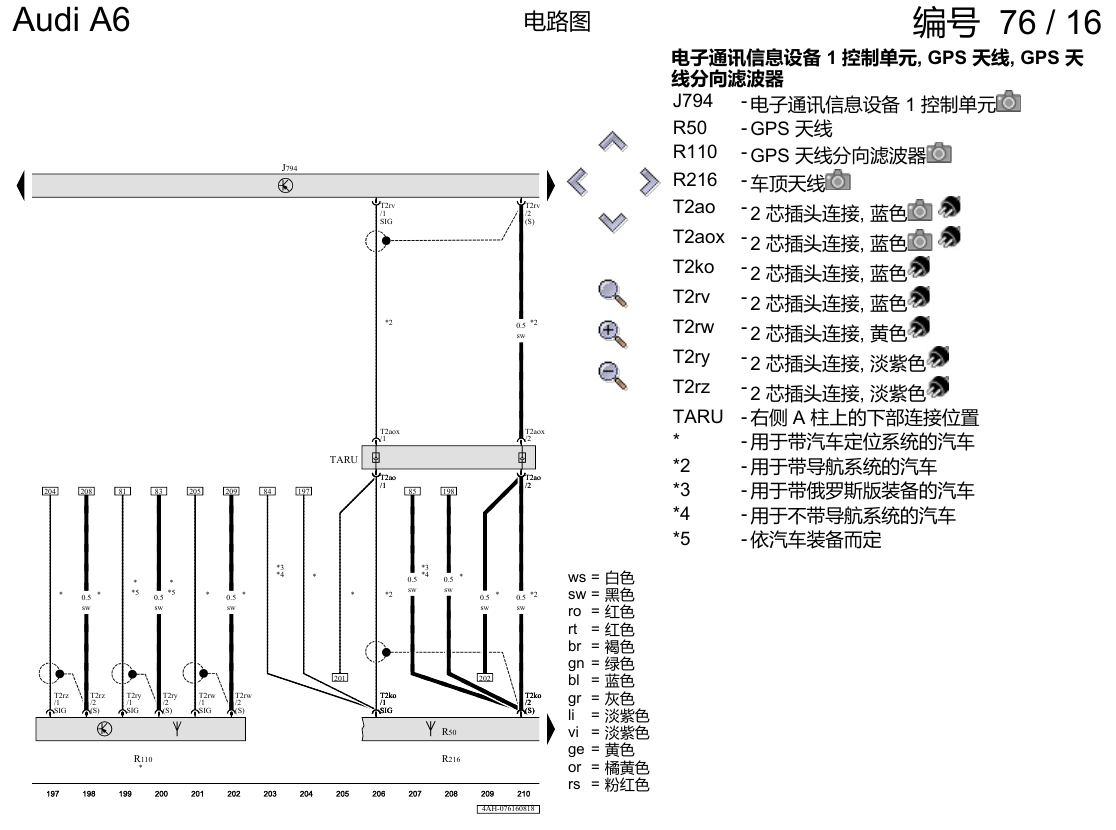

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第6页

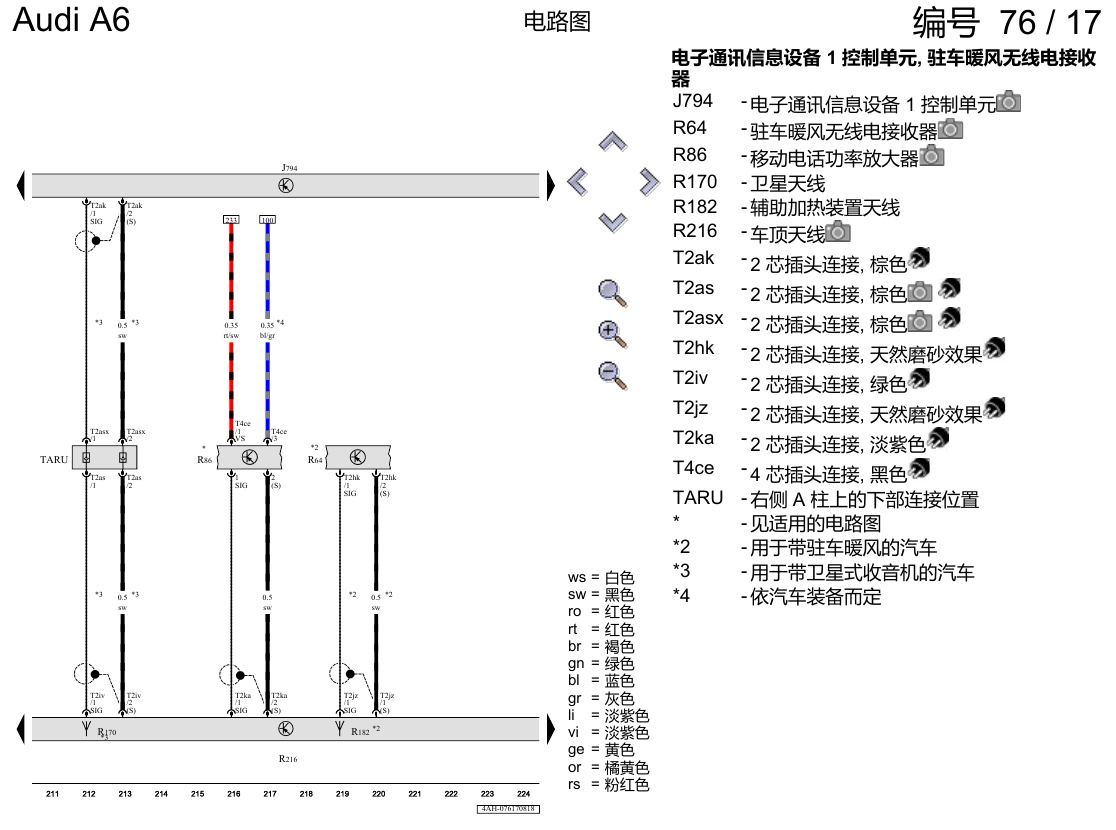

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第7页

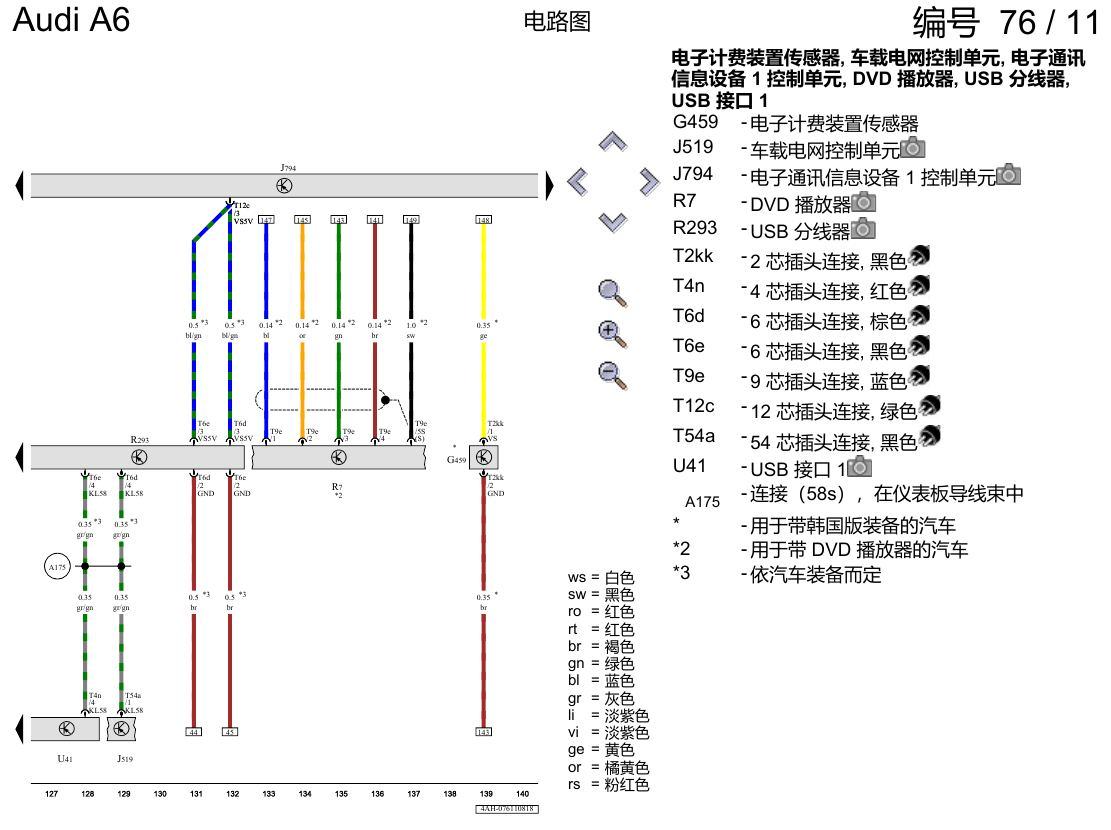

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第8页

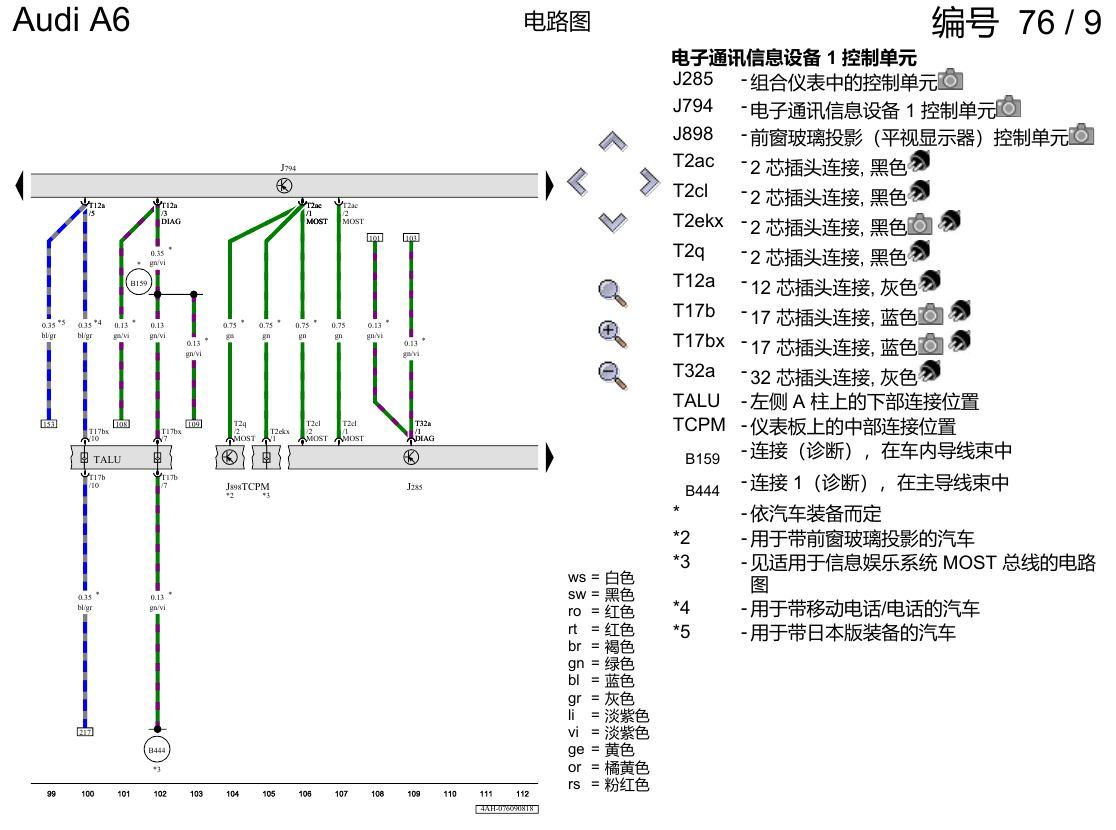

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第9页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第10页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第11页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第12页

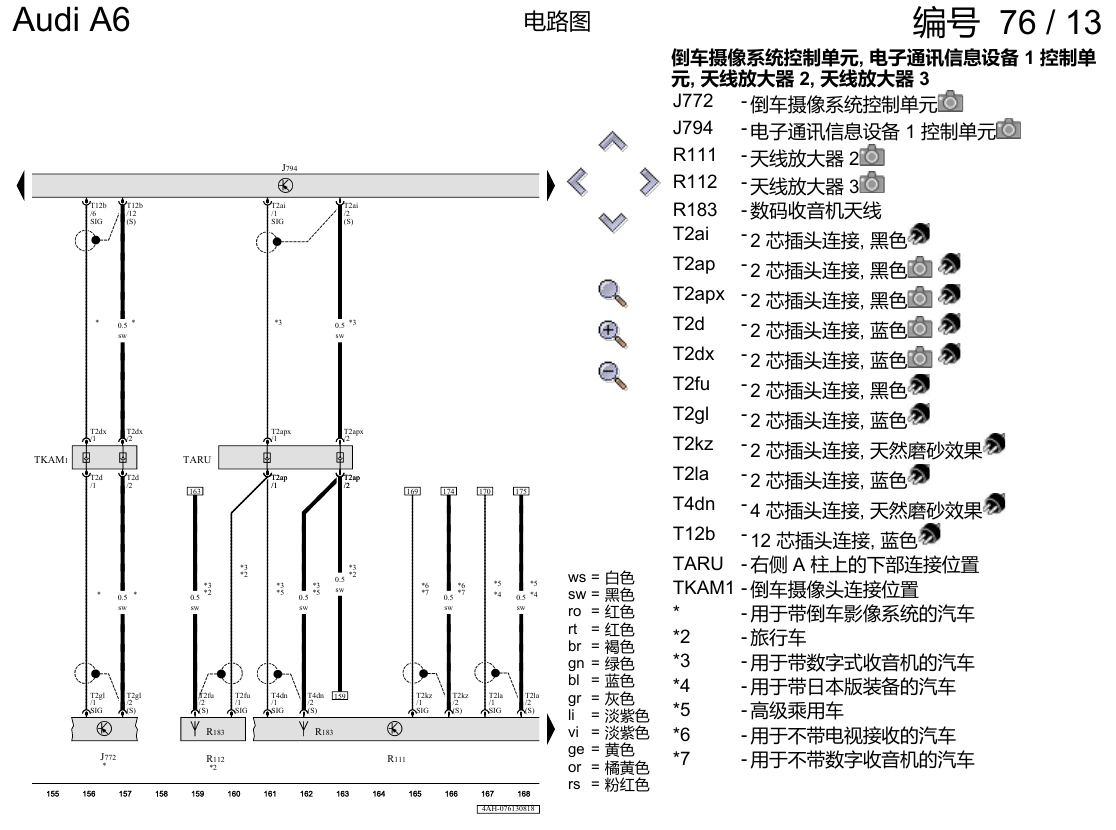

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第13页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第14页

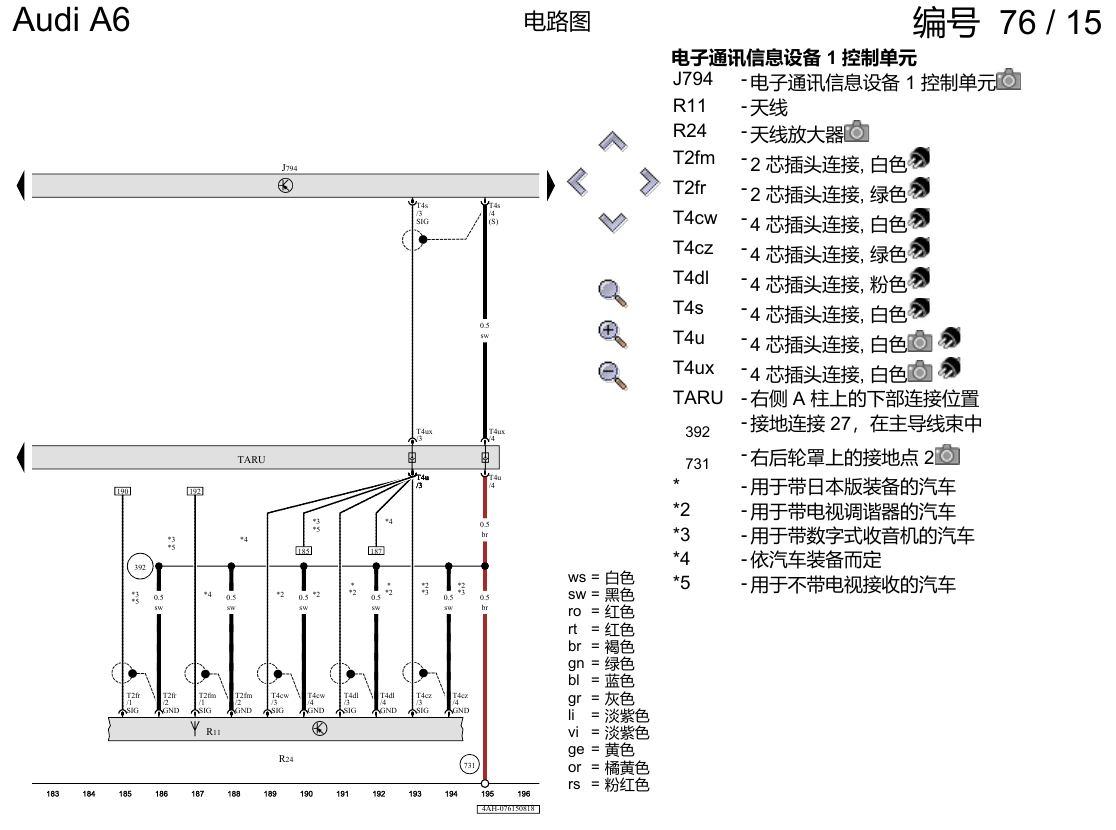

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第15页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第16页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第17页

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第18页

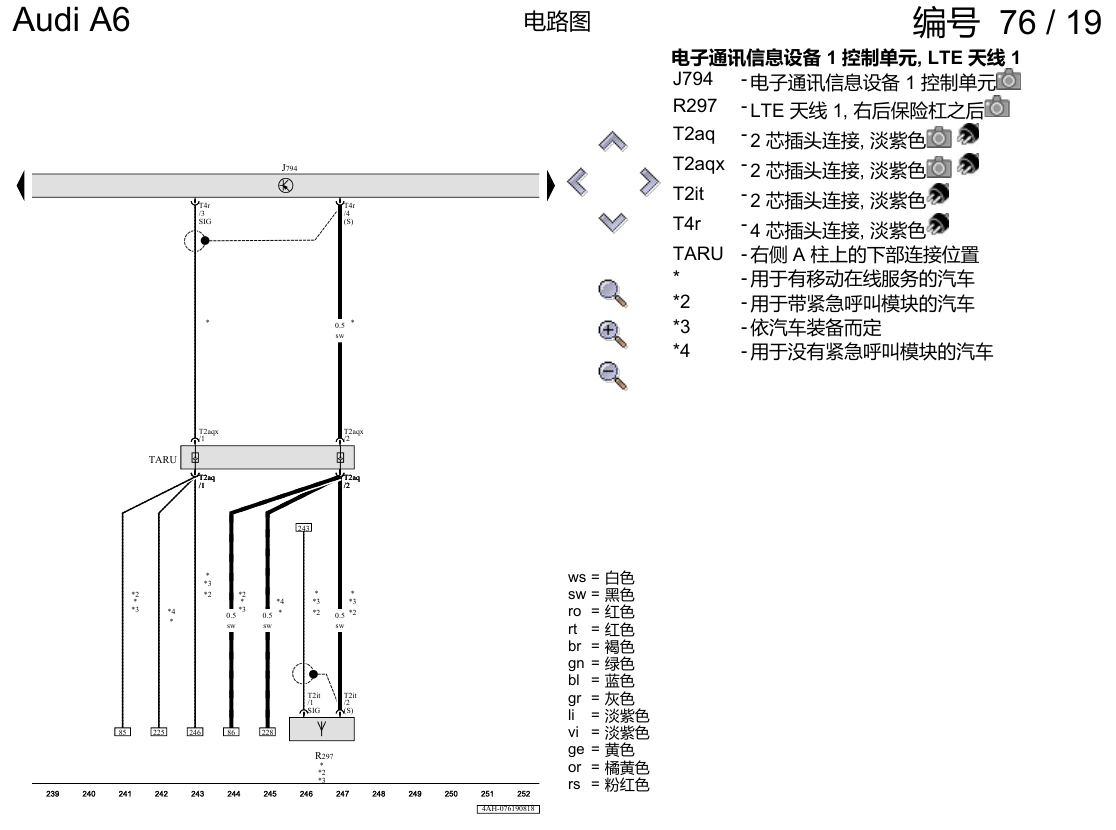

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第19页

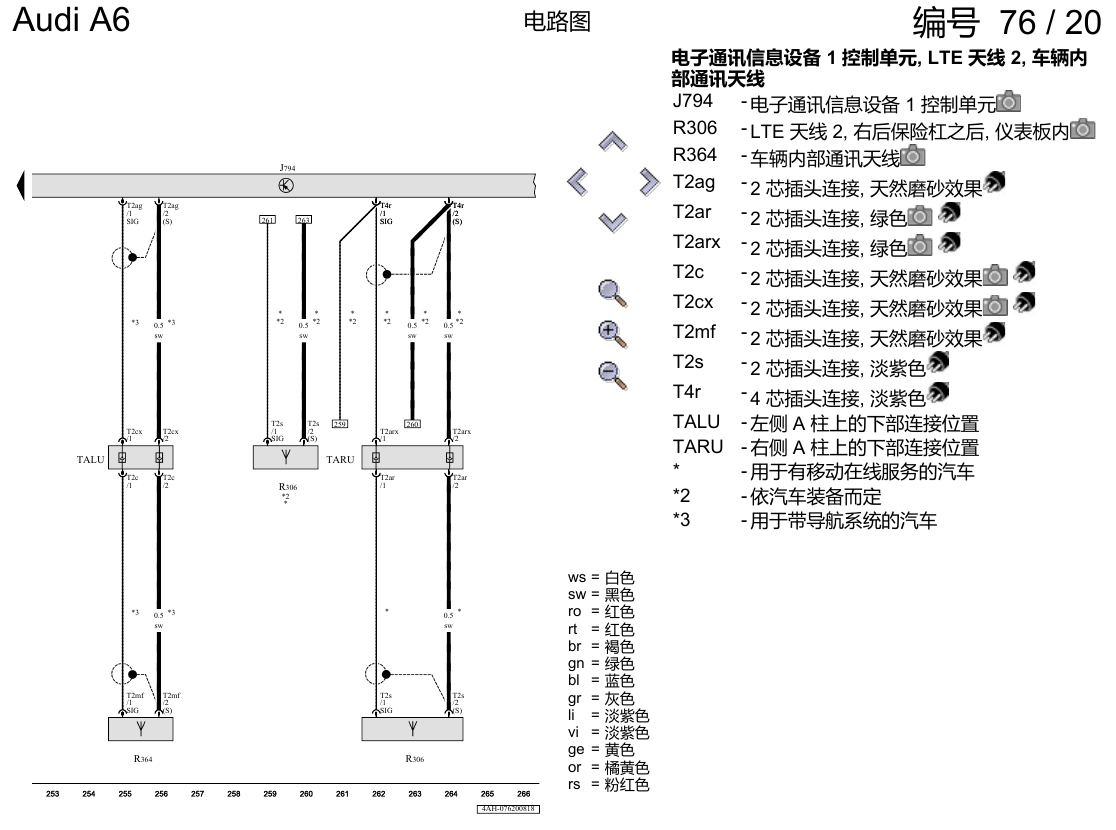

奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图 — 奥迪A6 C8 电路图带收音机的多媒体界面(MMI) , (I8E),(I8V) 电路图原始资料第20页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
