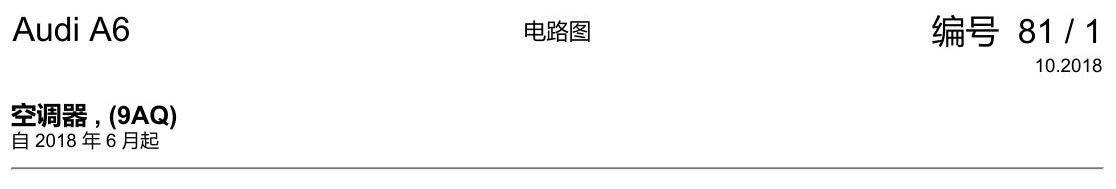

奥迪A6 C8 电路图 空调器 , (9AQ) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

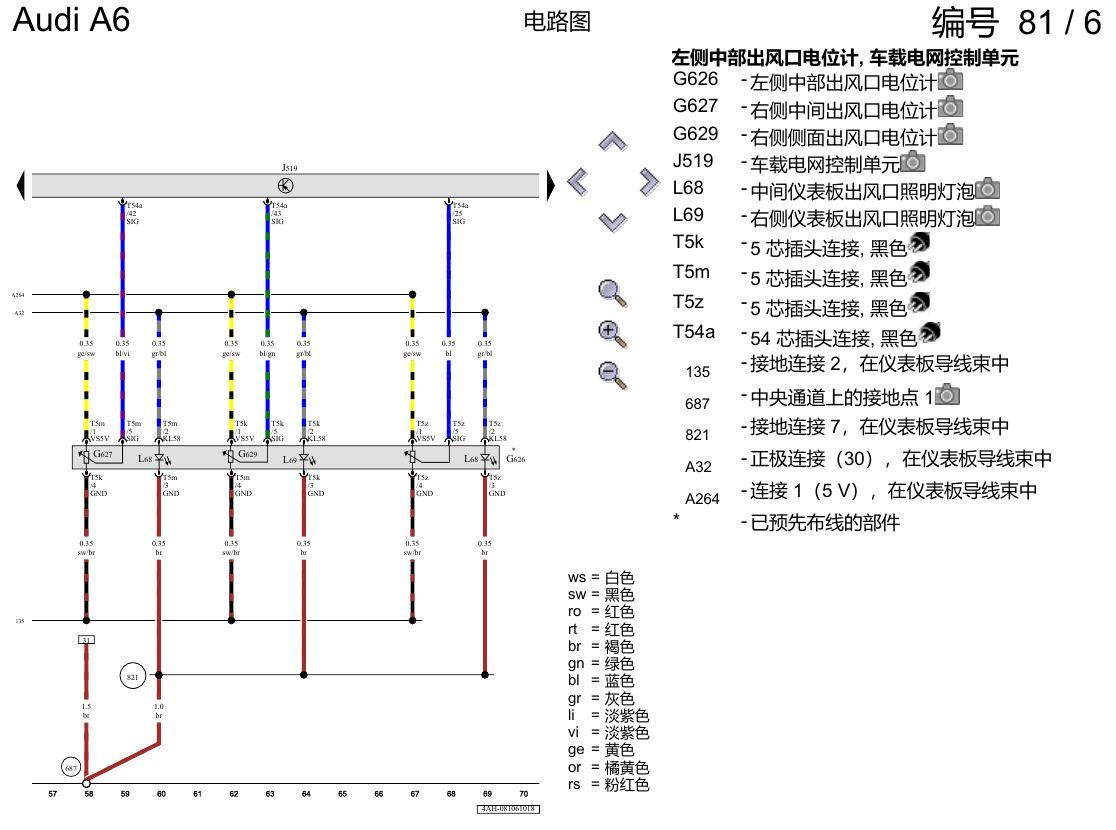

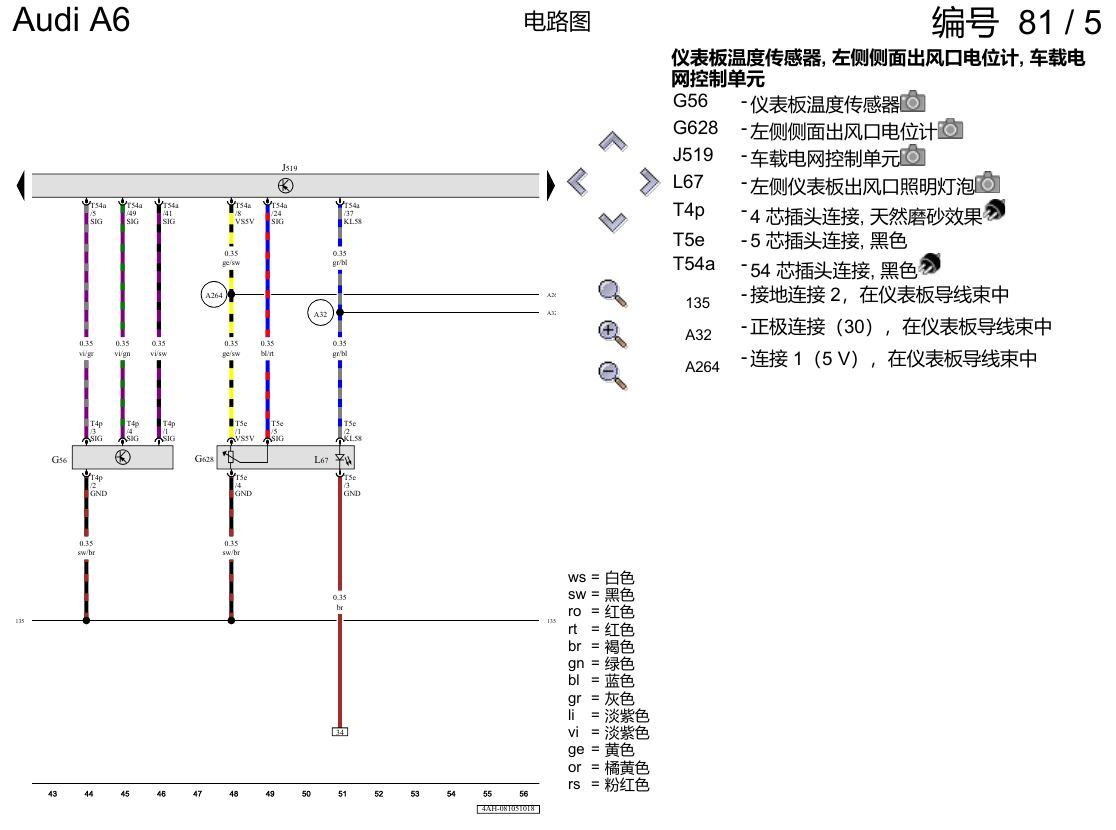

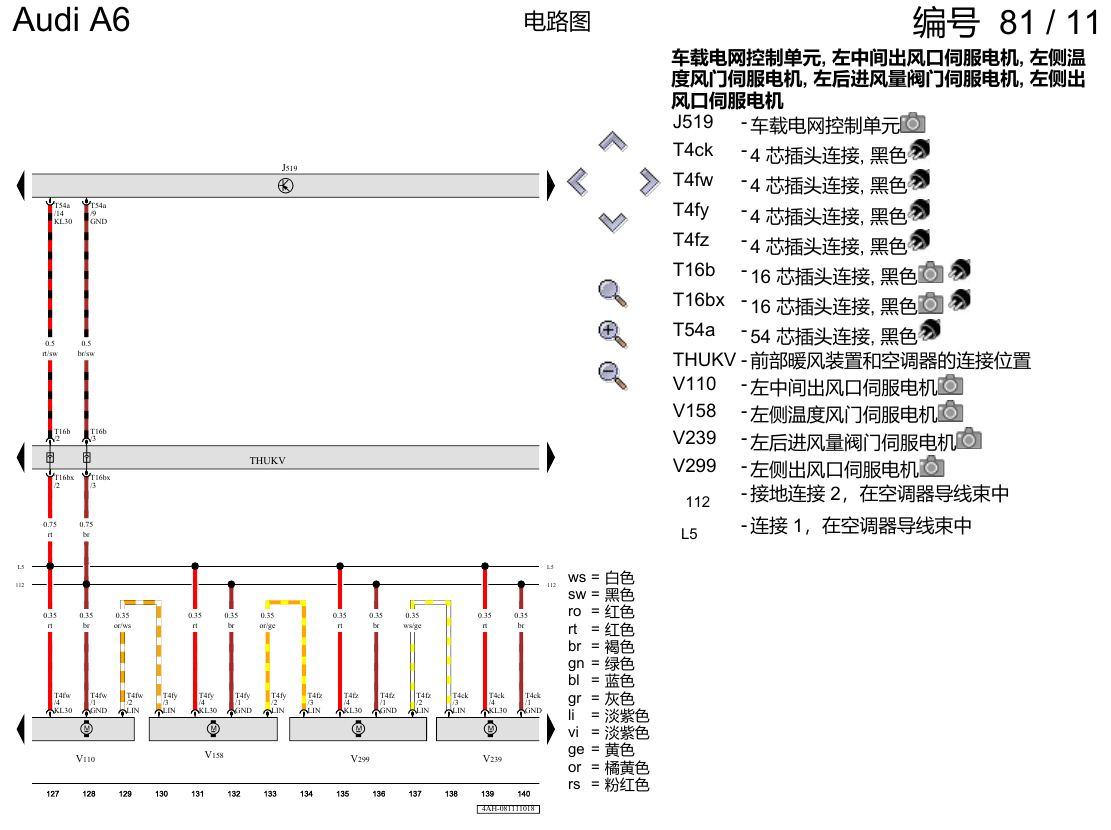

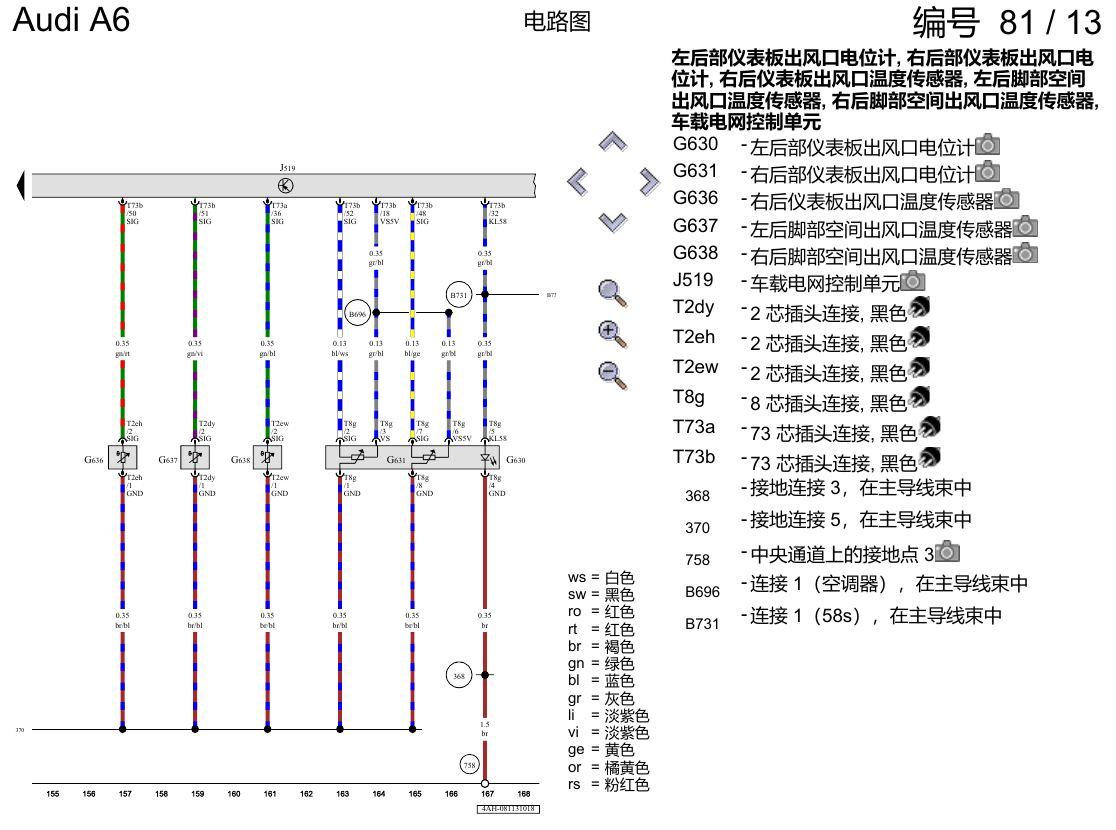

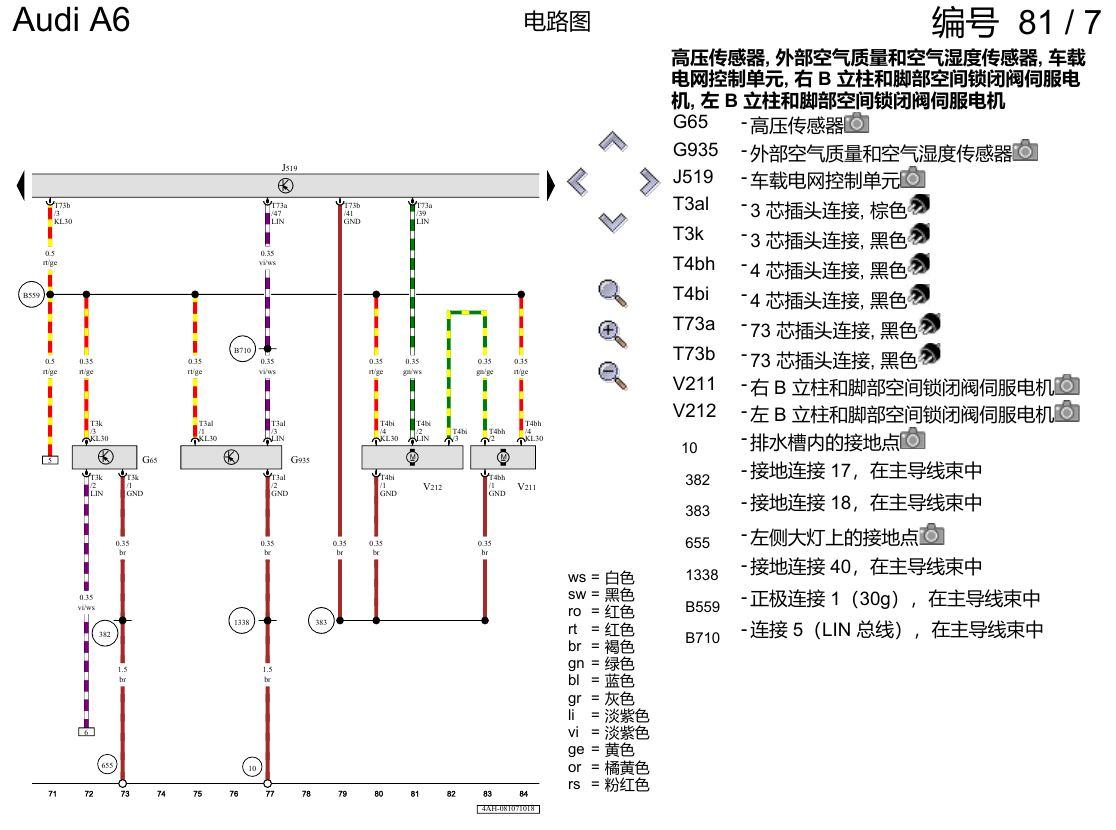

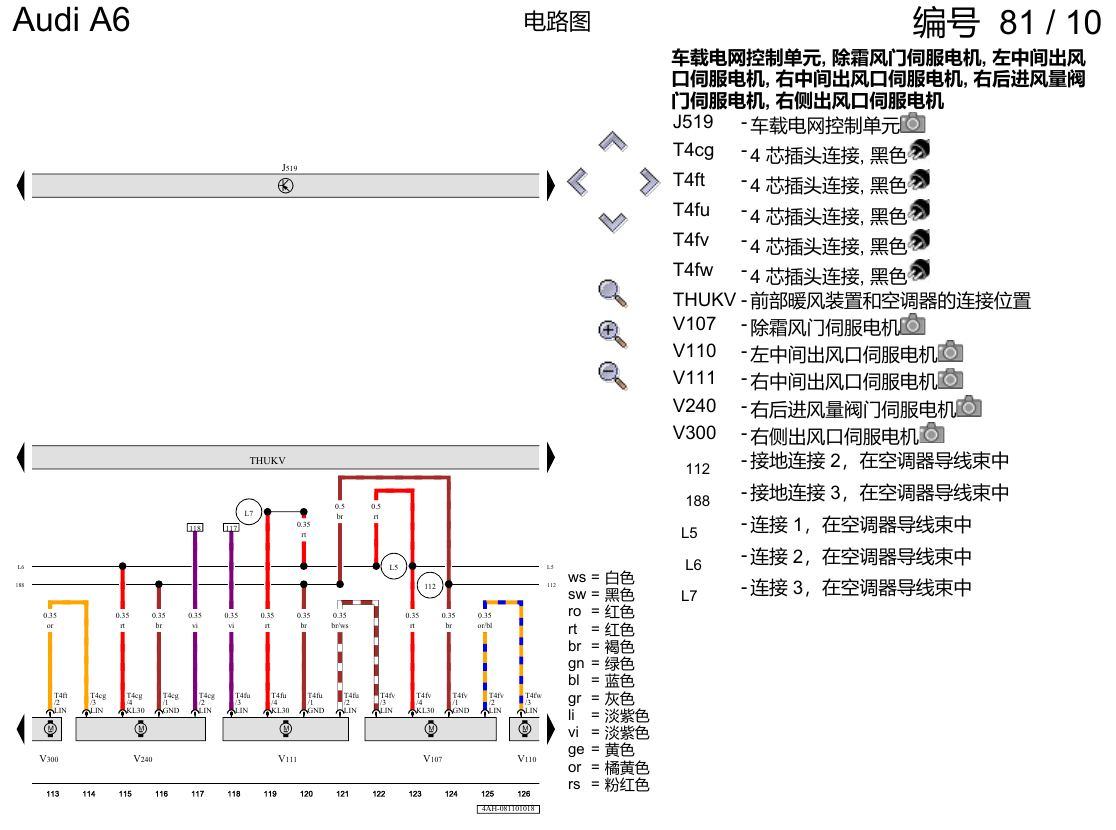

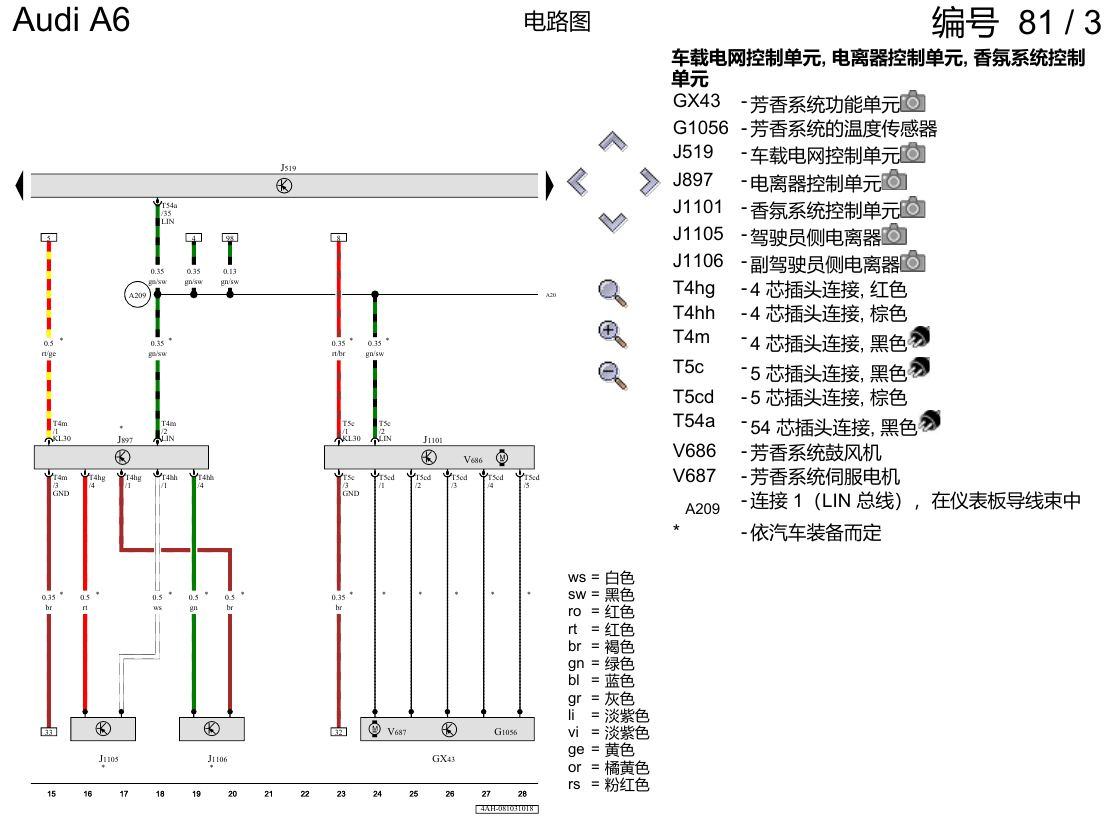

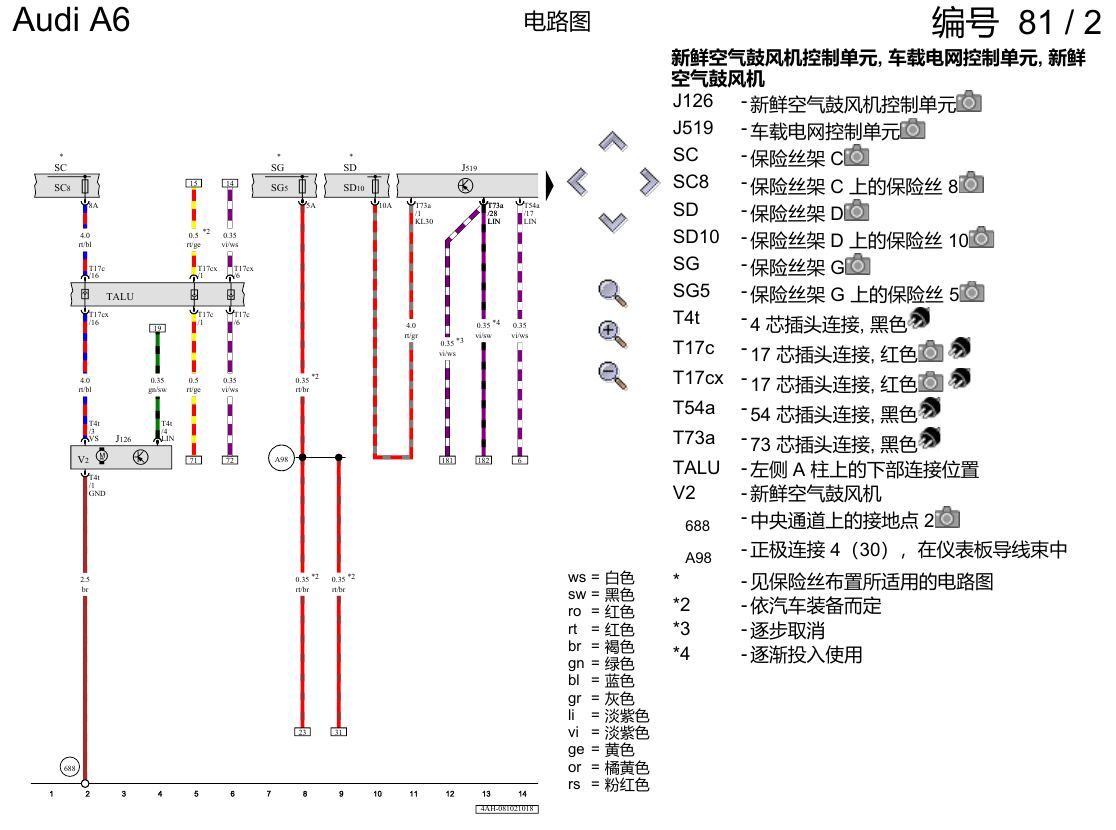

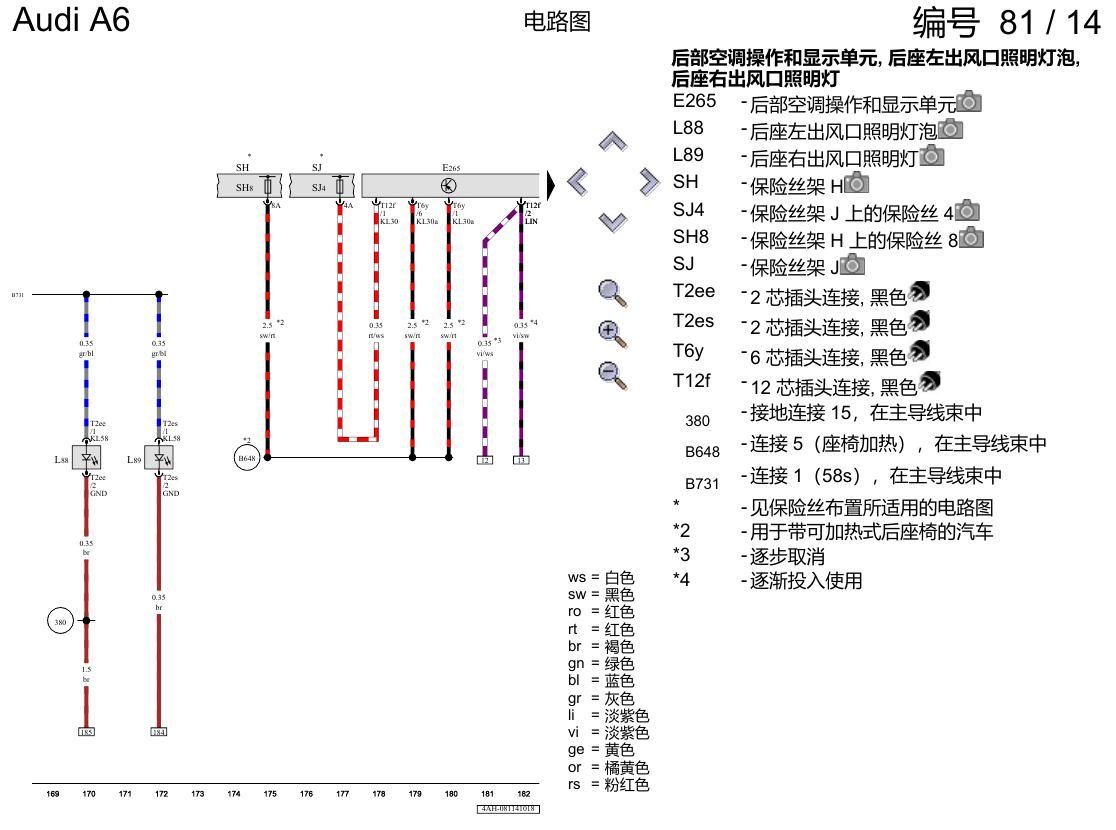

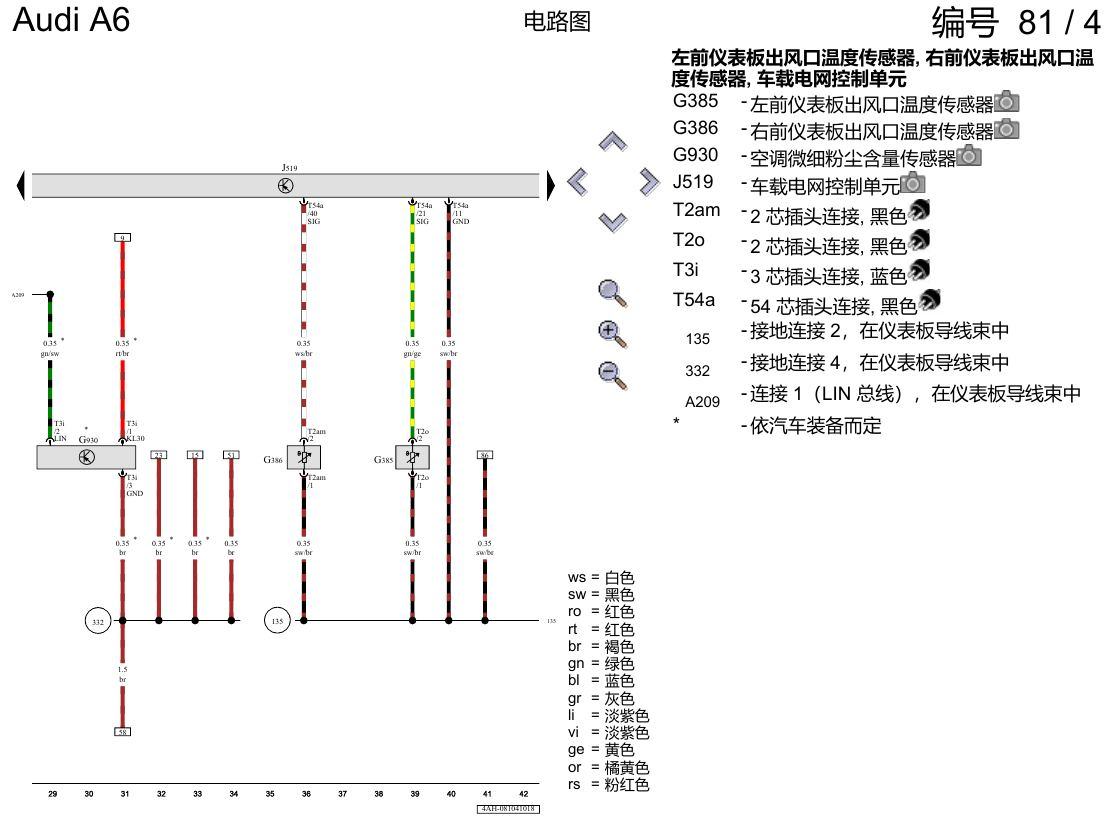

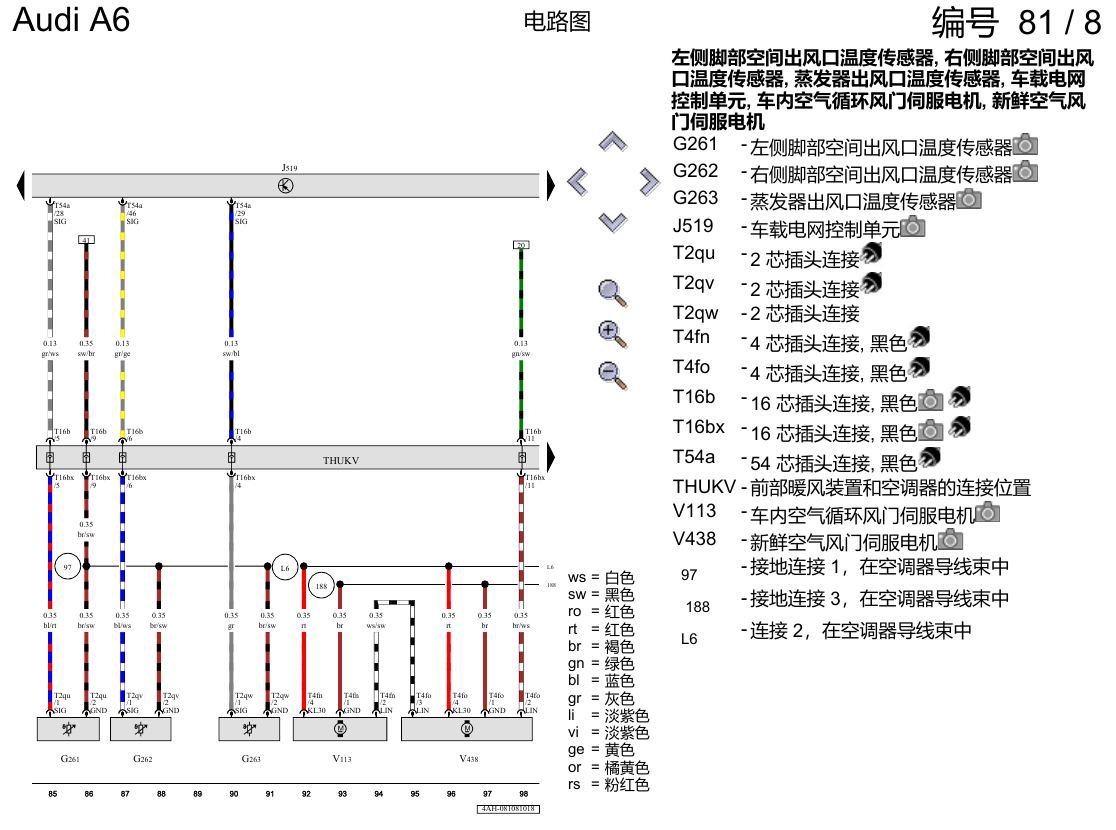

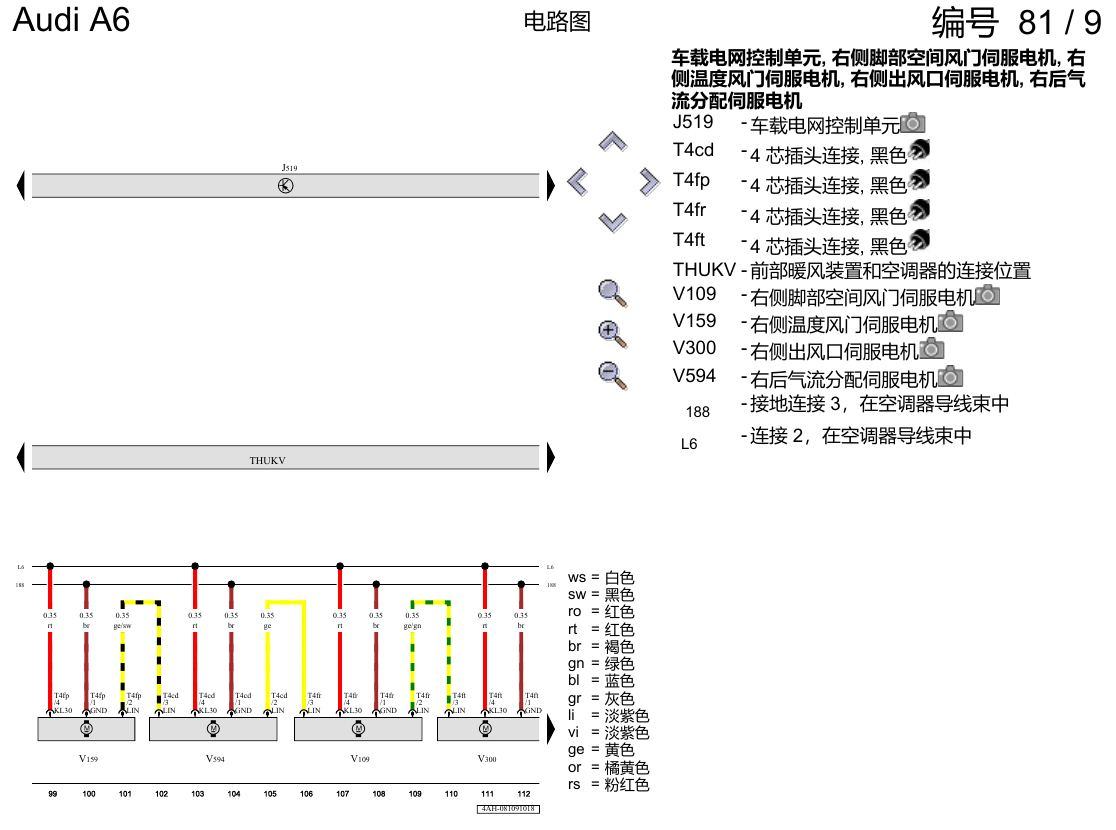

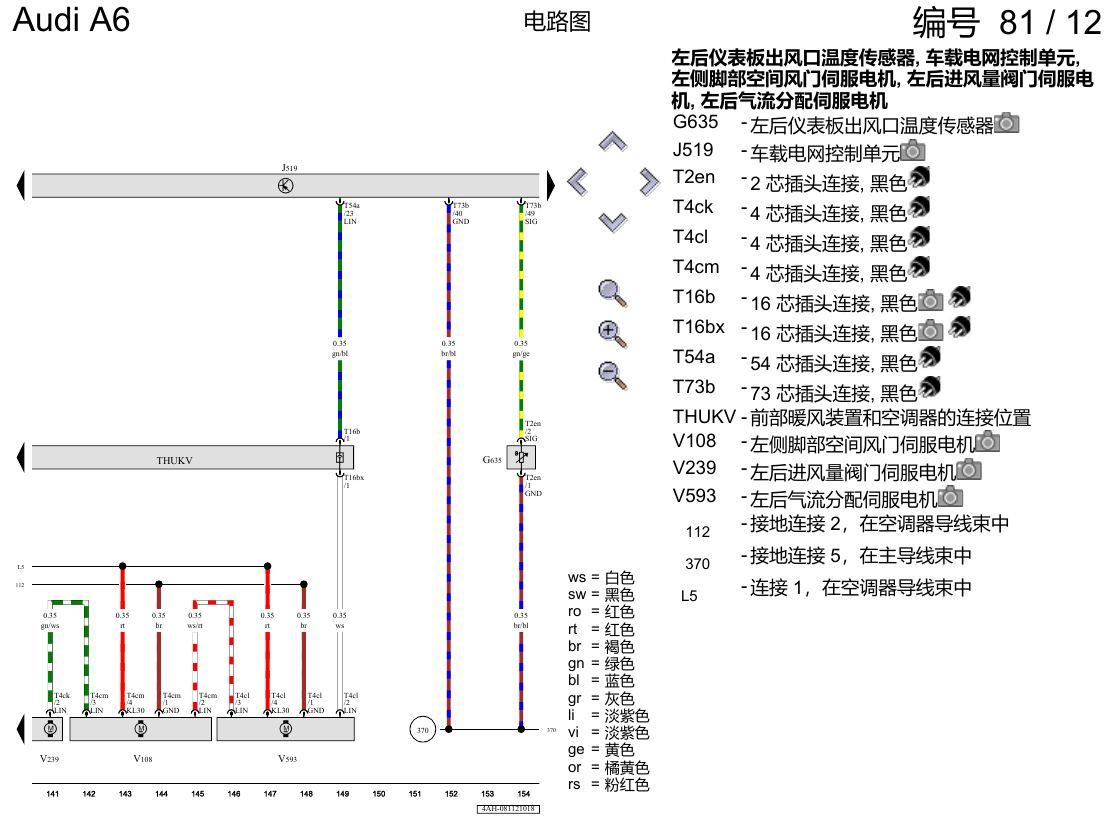

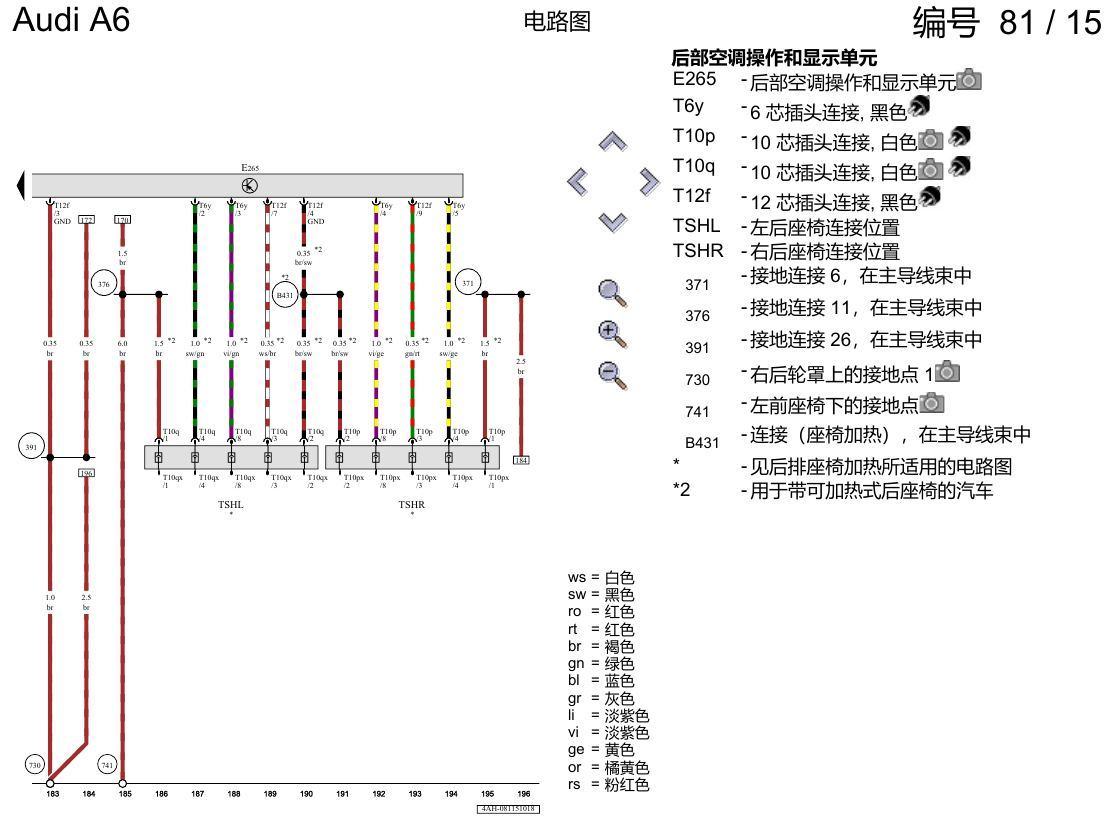

下方为原始资料图，共 15 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
奥迪A6 C8 电路图 后排座椅操作单元 , (QW5) 电路图
奥迪A6 C8 电路图 后排座椅操作单元 , (QW5) 电路图资料。
2008–2016奥迪A4电路图资料
01-4缸和6缸柴油机风扇控制 02-4缸和6缸汽油机风扇控制600W 03-4缸和6缸汽油机风扇控制 04-4缸和6缸柴油机风扇控制600W 05-6档自动变速箱0B6 06-6缸柴油机风扇控制1000W 07-6缸汽油机风扇控制1000W 08-CAN分离接头 09-基础型自...
奥迪A4L B9 滑动天窗(透光车顶) , (3FE),(3FU) 电路图
奥迪A4L B9 滑动天窗(透光车顶) , (3FE),(3FU) 电路图资料。
ElsaWin 5.3 AUDI 02.2016 包含安装说明
关于大众汽车维修的信息库（手册）。它包含汽车维修和维护技术的描述，电气图，车身工作，执行工作的时间规范等。 该程序不适用于诊断适配器。 此分发包含安装所需的所有组件：4.0安装，4.10更新，5.0更新，5.1更新，5.2更新，5.3更新，基本AUDI 02.2016，序列号，密...
奥迪A8 D5 电路图 冷藏箱 , (1W1),(1W7) 电路图
奥迪A8 D5 电路图 冷藏箱 , (1W1),(1W7) 电路图资料。
奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起 电路图
奥迪Q8 电路图 3.0 升汽油发动机, DCBD, 自 2018 年 6 月起 电路图资料。
