一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
11877
文章
1
粉丝
电路速查评论75阅读模式
摘要一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图资料。

一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 4 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图

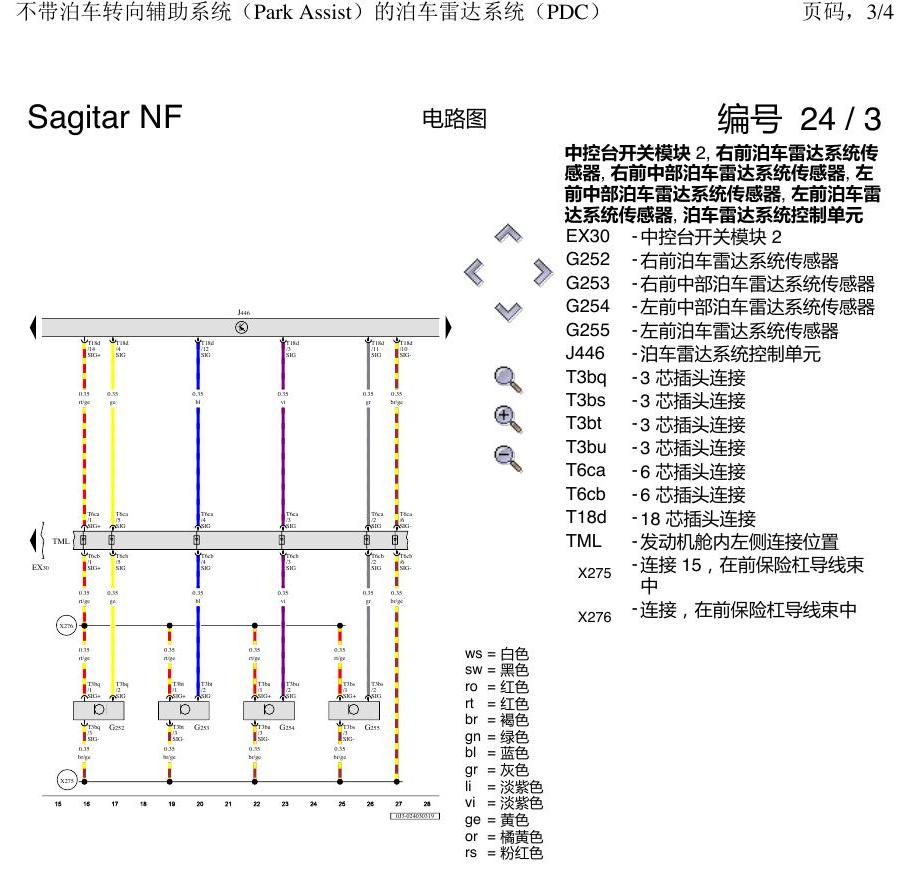

一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图 原始资料第1页
一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图

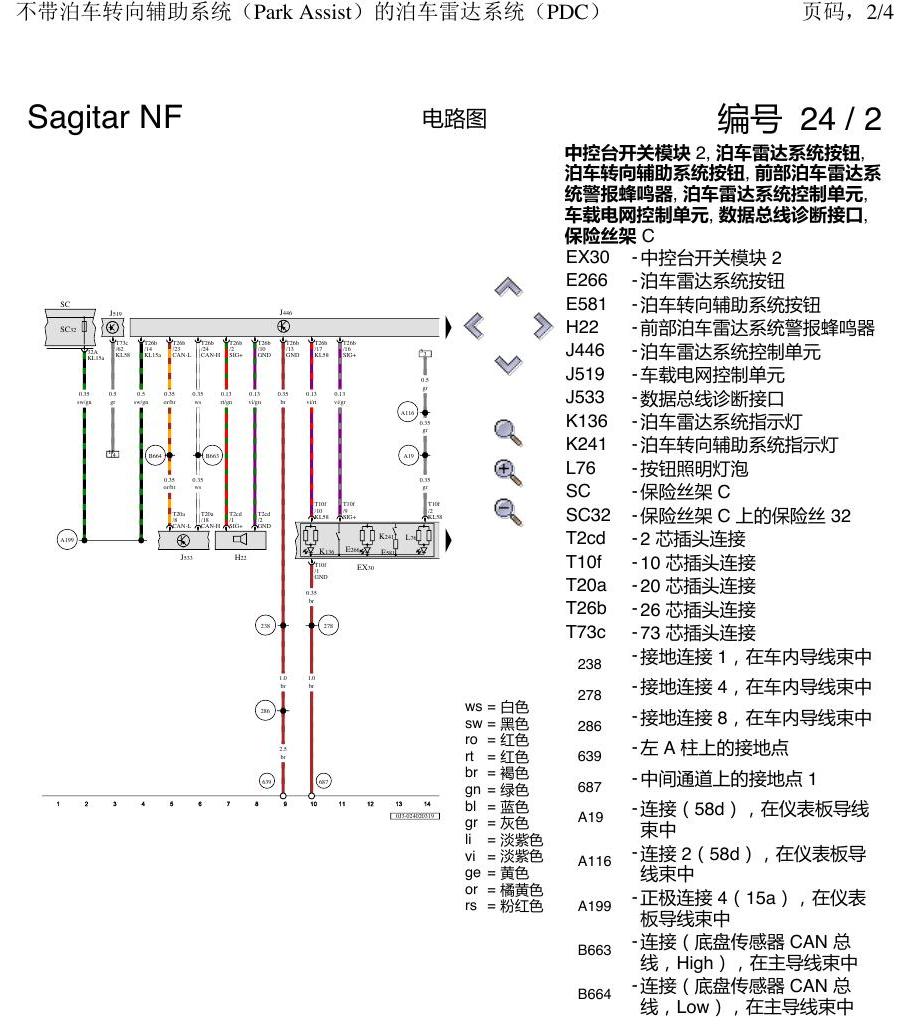

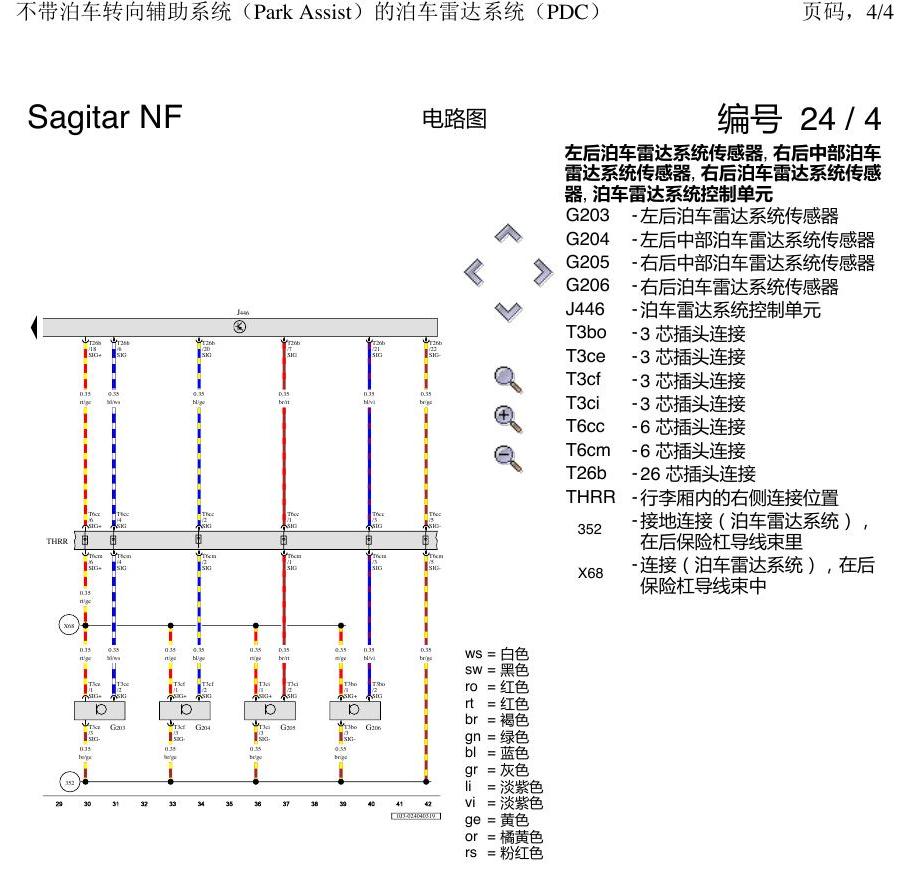

一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图 原始资料第2页
一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图
一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图 原始资料第3页
一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图
一汽大众3321 速腾 MQB 不带转向辅助的PDC 电路图 原始资料第4页
