一汽大众高尔夫7 安全气囊 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

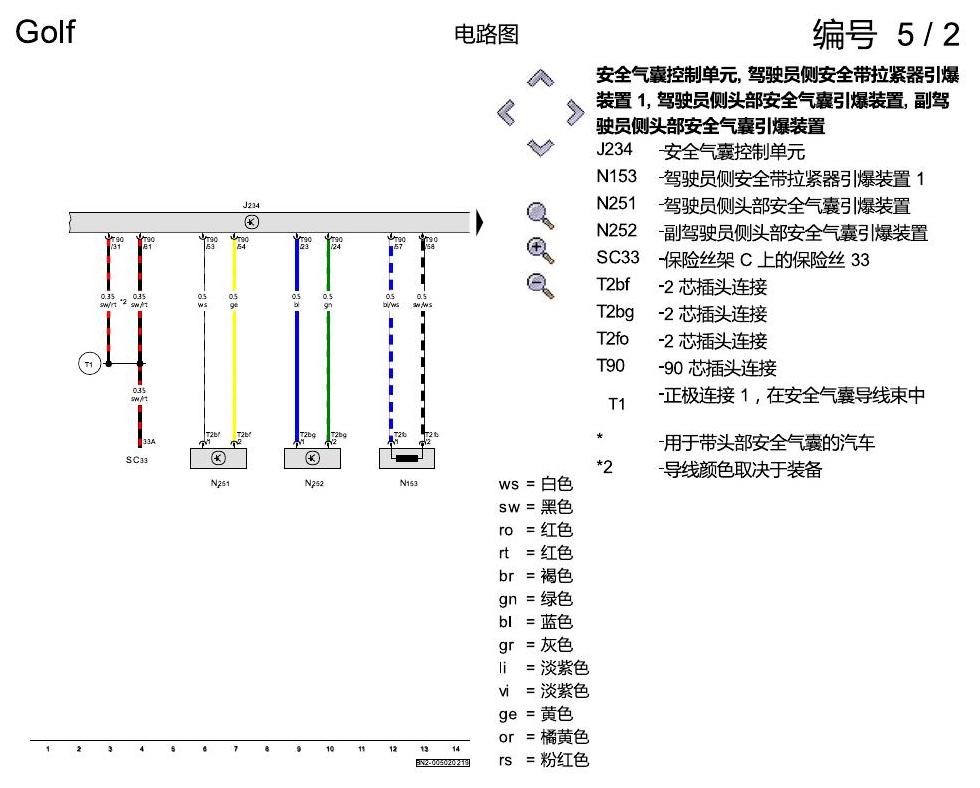

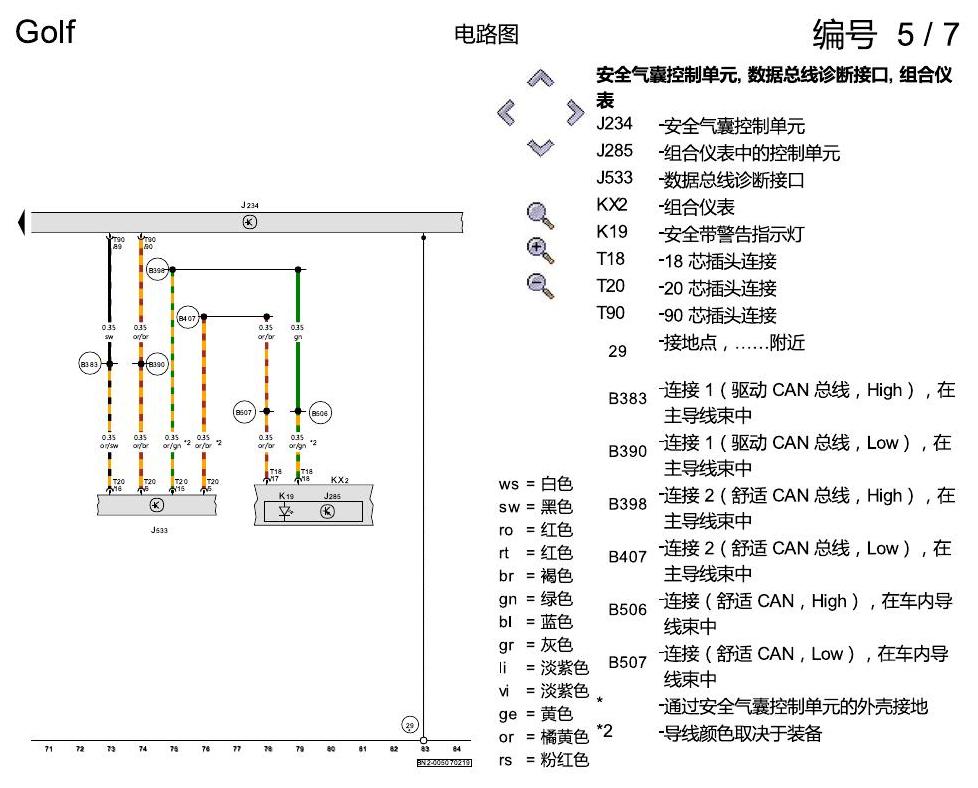

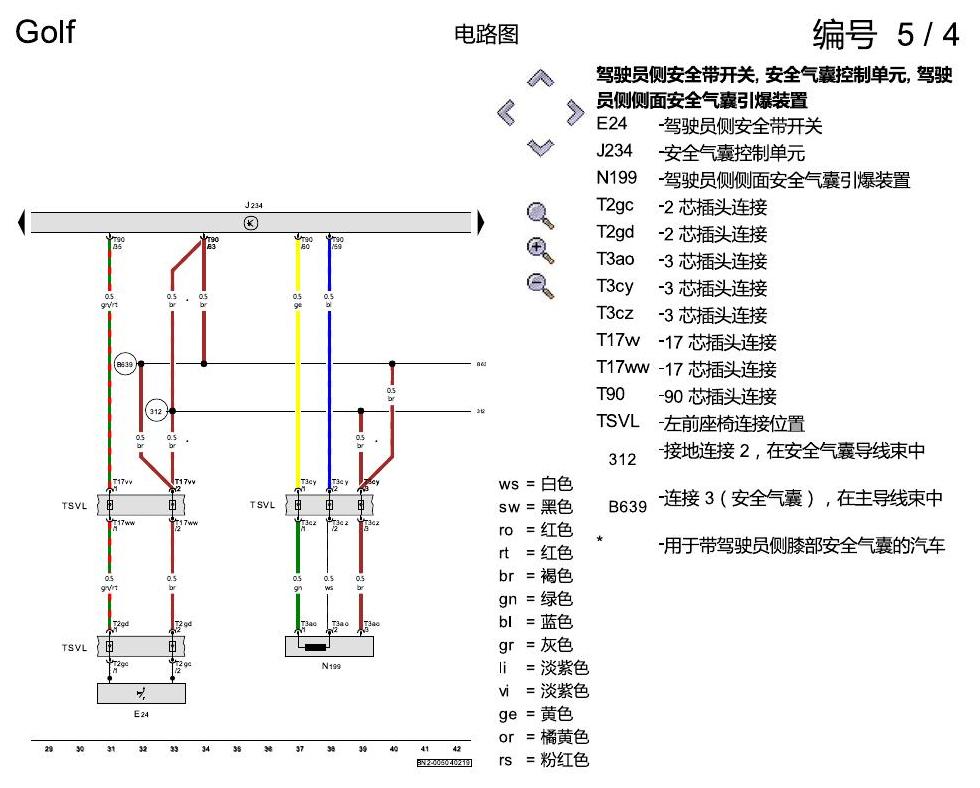

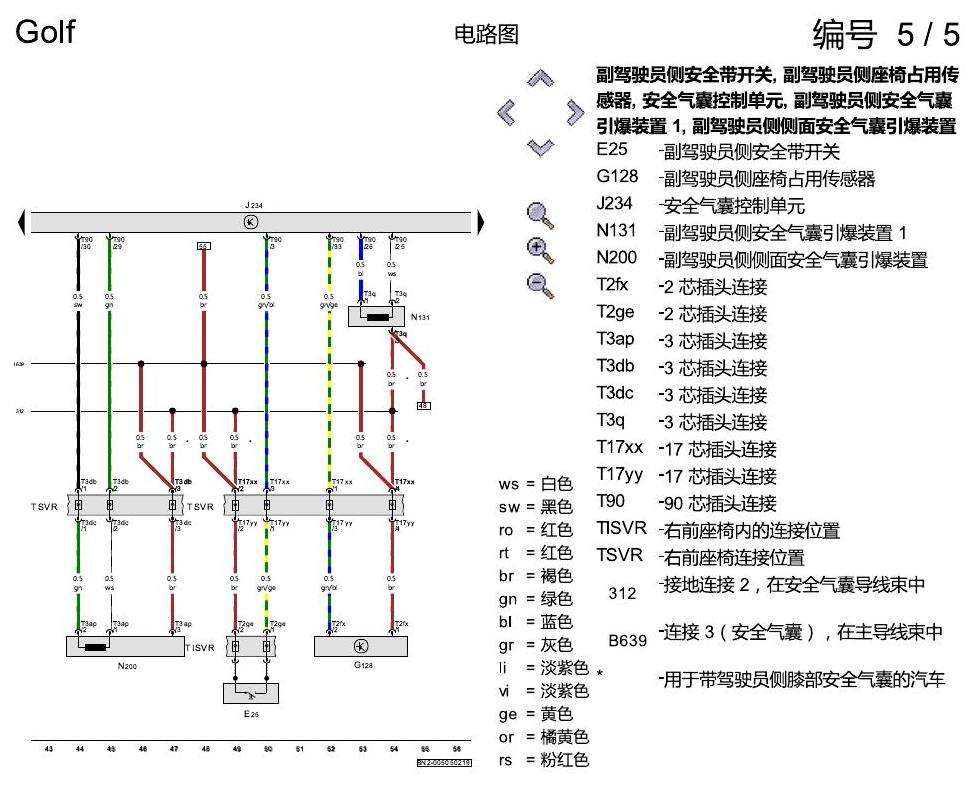

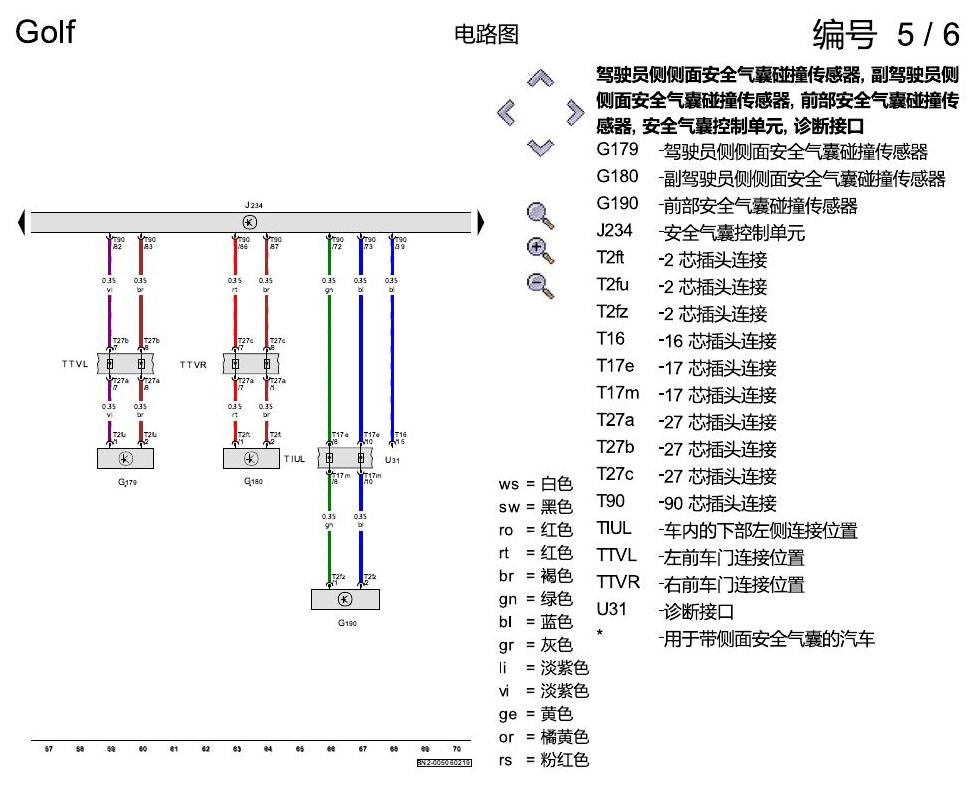

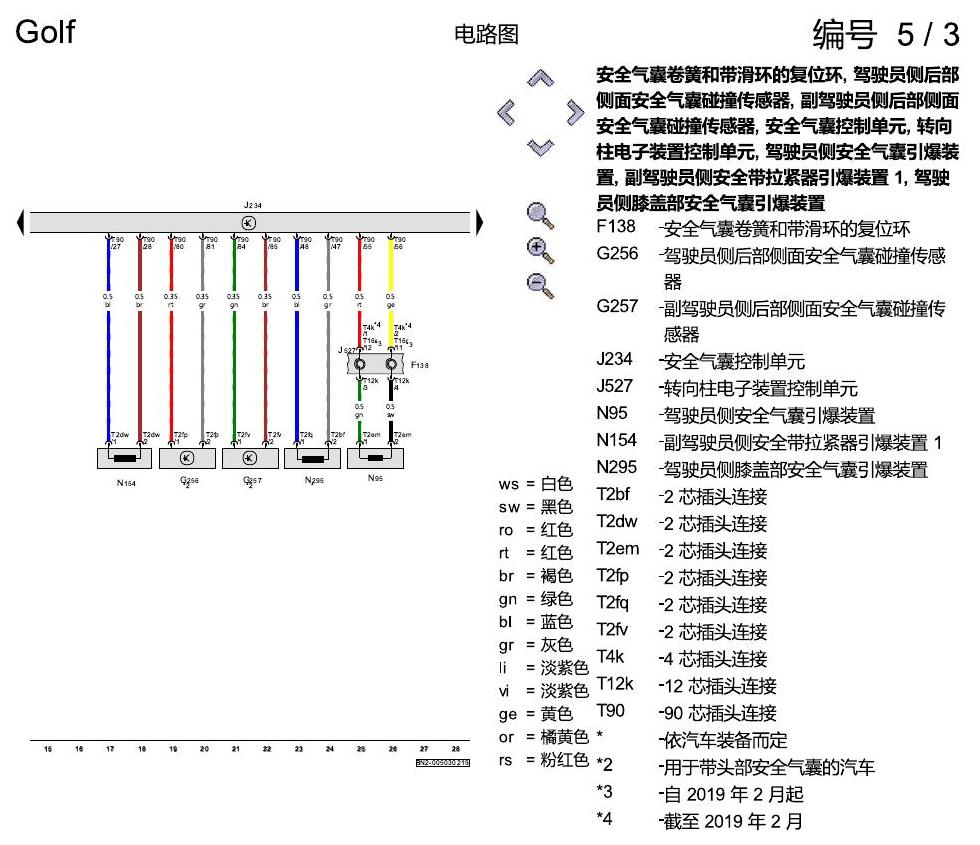

下方为原始资料图，共 7 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众2020 迈腾B8 安装位置 插头 电路图
一汽大众2020 迈腾B8 安装位置 插头 电路图资料。
一汽大众宝来MQB 1.5 09G 变速箱 电路图
一汽大众宝来MQB 1.5 09G 变速箱 电路图资料。
大众 奥迪 宾利 布加迪 大众商用车 兰博基尼 斯柯达 西亚特 ODIS 4_4_10 诊断信息系统
车外诊断信息系统软件是为您提供符合SAE J2534（诊断接口）的接口的程序。该软件可以诊断所有大众，奥迪，斯柯达，西雅特，宾利和兰博基尼品牌汽车。 此外，您可以在车辆诊断期间访问以下信息： - 车辆数据 - 维修手册 - 电路图 - 现场措施 - 技术产品信息 在主动诊断会话期...
斯柯达明锐 防抱死制动系统(ABS)与电控行车稳定系统(ESP) 电路图
斯柯达明锐 防抱死制动系统(ABS)与电控行车稳定系统(ESP) 电路图资料。
一汽大众探戈 换到辅助 电路图
一汽大众探戈 换到辅助 电路图资料。
