一汽大众高尔夫7 扇热风扇 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

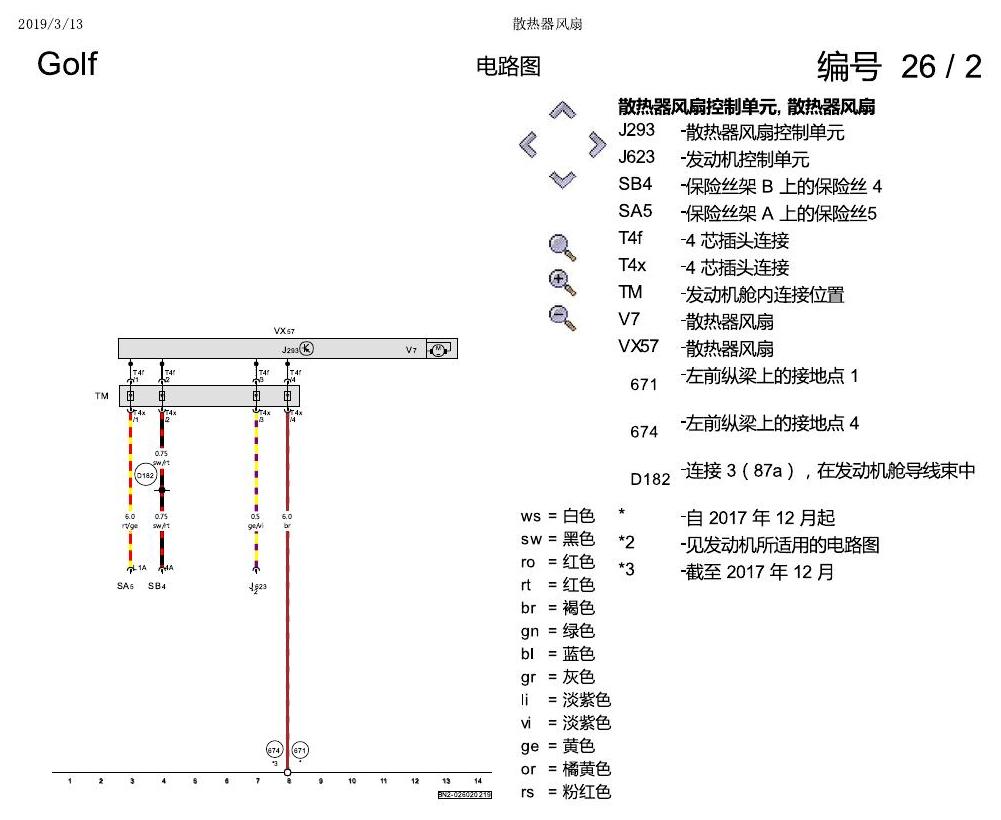

原始电路图
下方为原始资料图，共 2 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
