斯柯达明锐 MQB 方向机 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

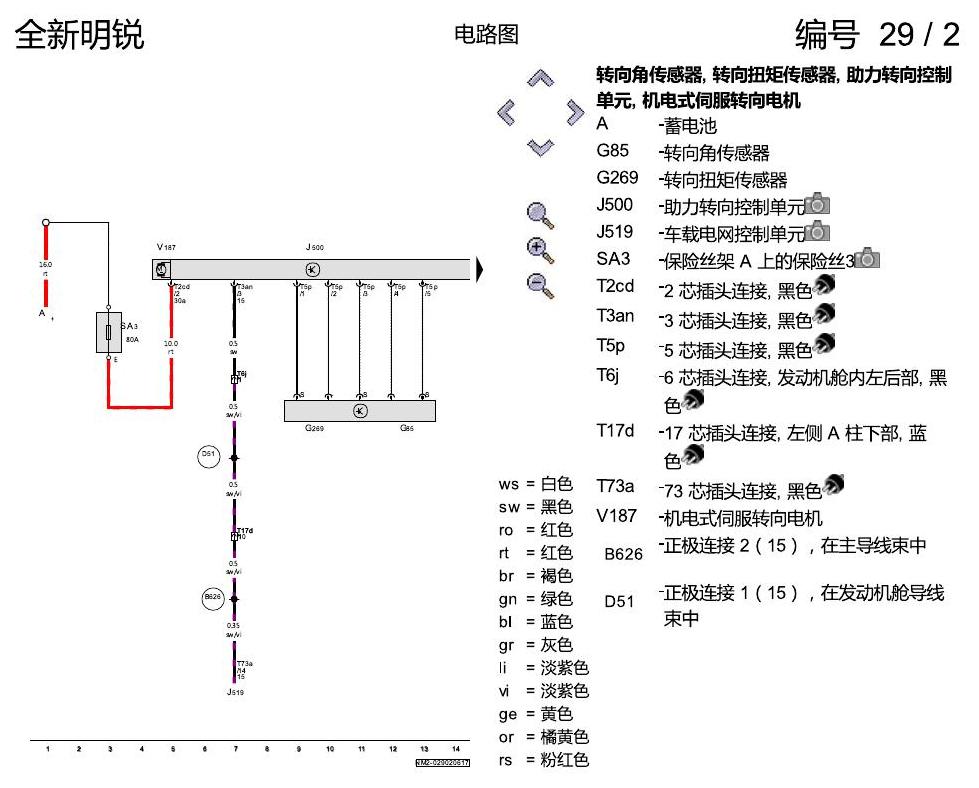

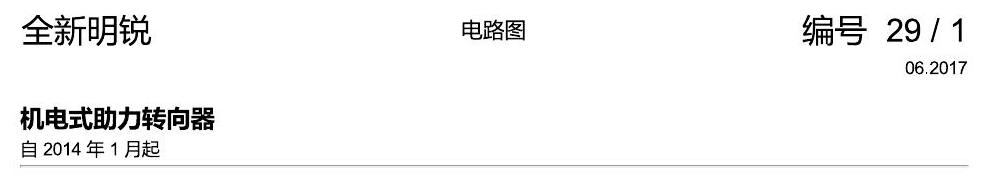

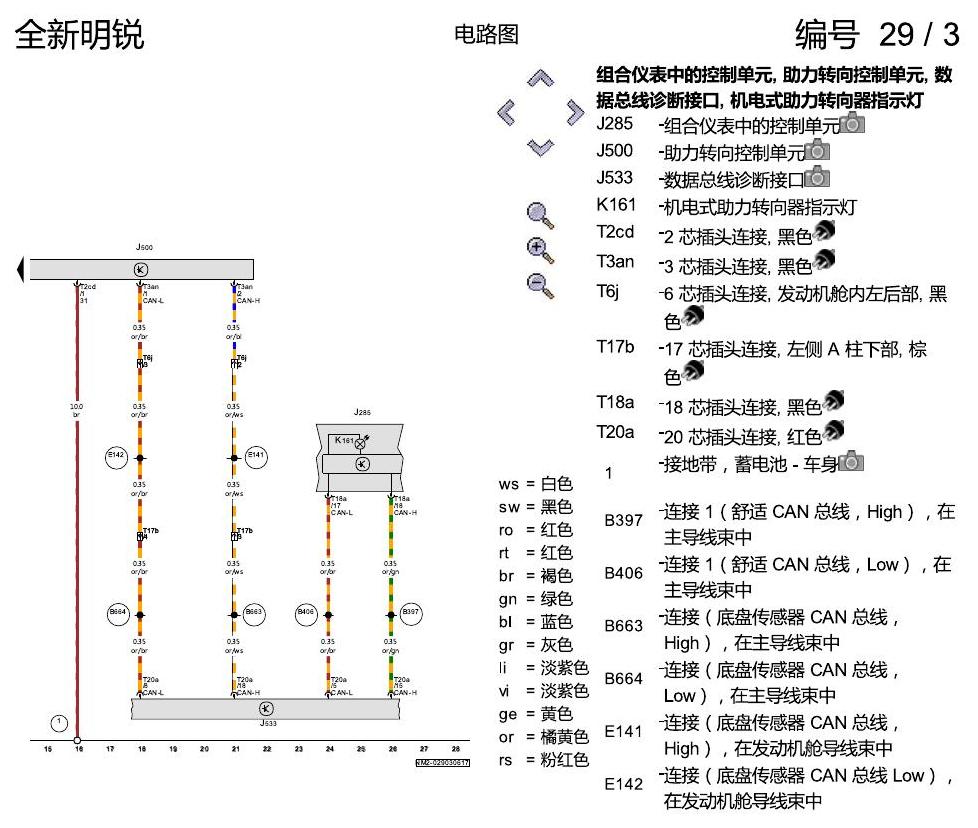

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众CC MQB 安装位置 继电器 电路图
一汽大众CC MQB 安装位置 继电器 电路图资料。
斯柯达晶锐16前 安装位置 控制器 电路图
斯柯达晶锐16前 安装位置 控制器 电路图资料。
奥迪A4L B9 紧急呼叫模块 , (IV0),(IW1),(IW3),(IW5) 电路图
奥迪A4L B9 紧急呼叫模块 , (IV0),(IW1),(IW3),(IW5) 电路图资料。
斯柯达晶锐 16后 安装位置 车内空间的控制器 电路图
斯柯达晶锐 16后 安装位置 车内空间的控制器 电路图资料。
2016–2020年一汽奥迪 A4L(B9) 2.0T CWNA(140KW)发动机电脑端子
2016--2020年一汽奥迪 A4L(B9) 2.0T CWNA(140KW)发动机电脑端子资料。
上海大众涂岳 带自动启停系统的 1.4 升汽油发动机 , DJSA 电路图
上海大众涂岳 带自动启停系统的 1.4 升汽油发动机 , DJSA 电路图资料。
