斯柯达科迪亚克 倒车摄像头 电路图

肖师傅
肖师傅
肖师傅
管理员
14149
文章
2
粉丝
电路速查283阅读模式
摘要斯柯达科迪亚克 倒车摄像头 电路图资料。

斯柯达科迪亚克 倒车摄像头 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

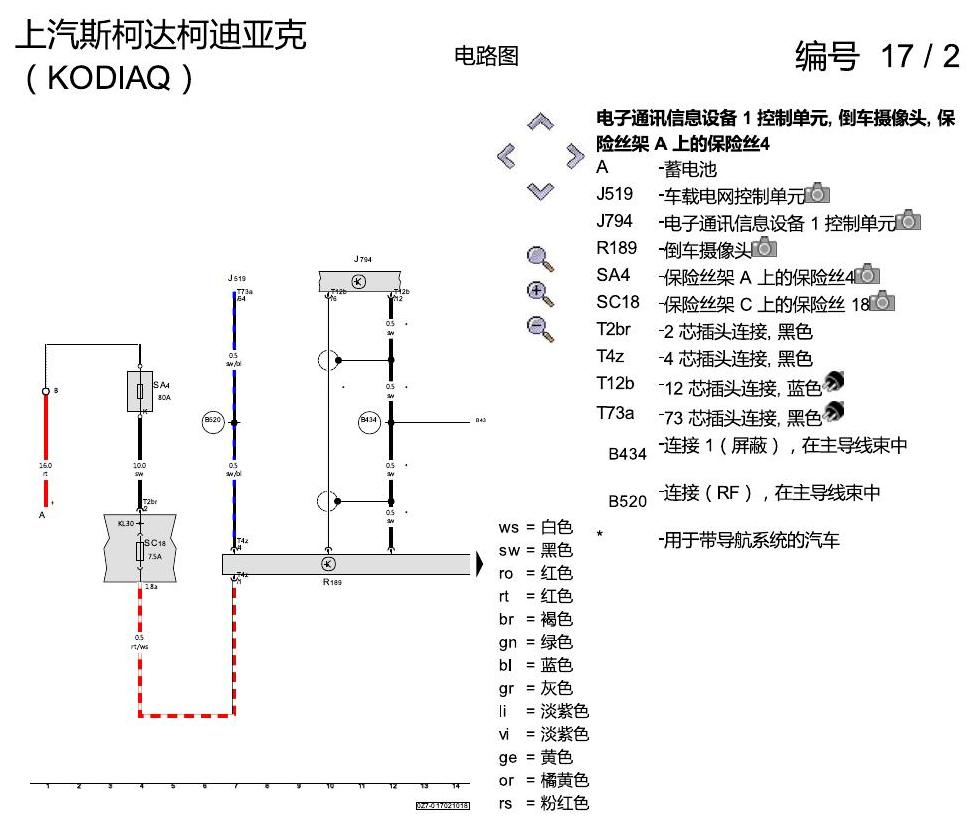

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

斯柯达科迪亚克 倒车摄像头 电路图

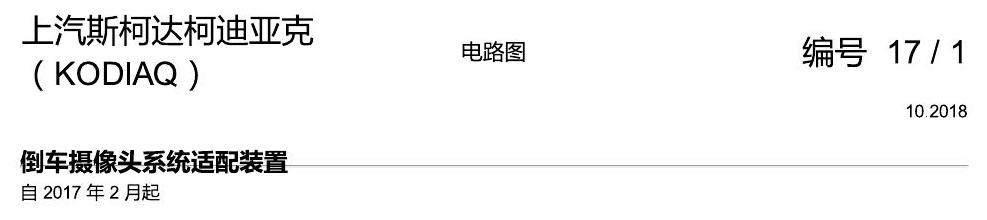

斯柯达科迪亚克 倒车摄像头 电路图 原始资料第1页
斯柯达科迪亚克 倒车摄像头 电路图
斯柯达科迪亚克 倒车摄像头 电路图 原始资料第2页
斯柯达科迪亚克 倒车摄像头 电路图

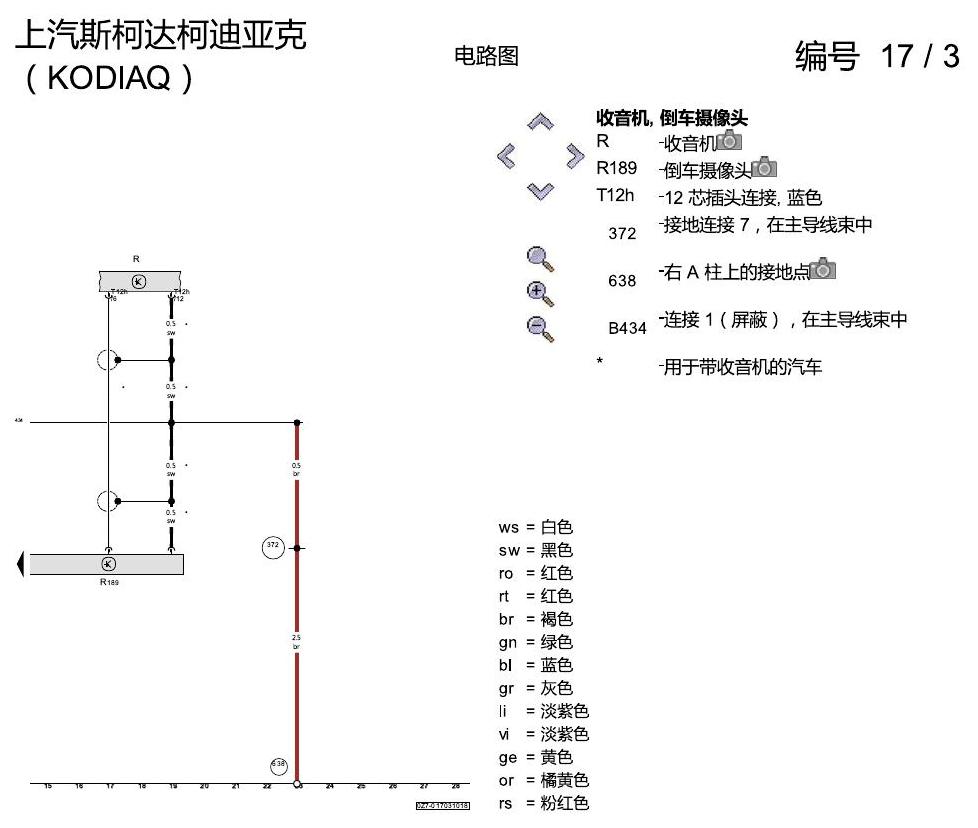

斯柯达科迪亚克 倒车摄像头 电路图 原始资料第3页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
