斯柯达速派 仪表板 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

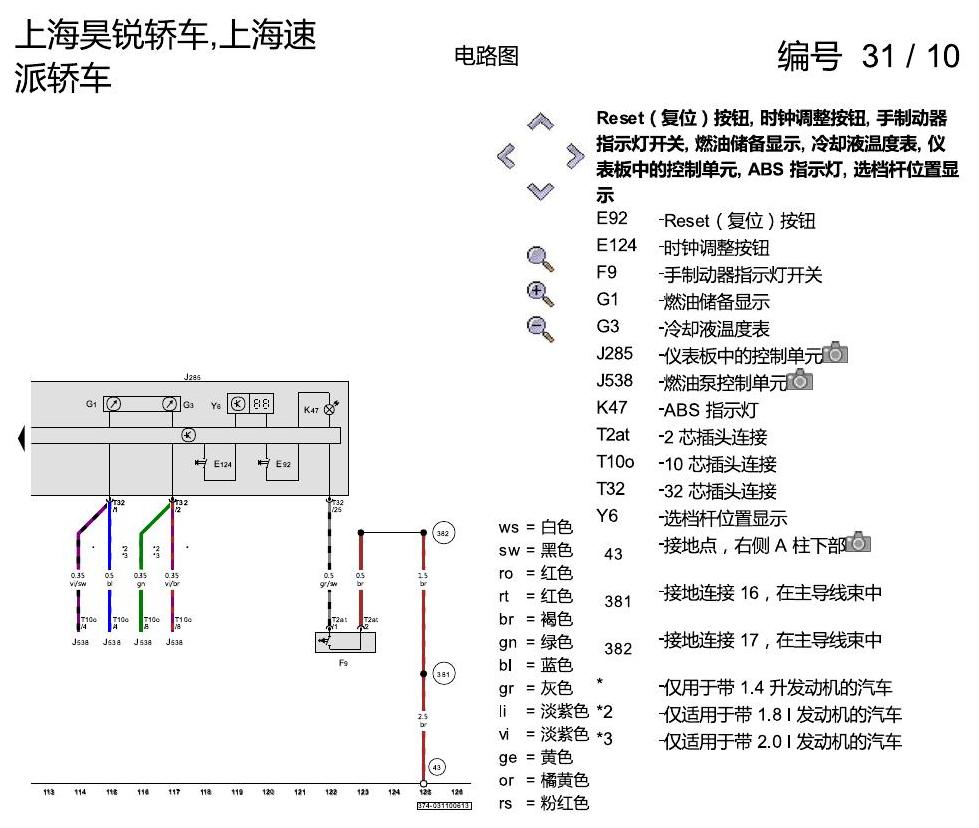

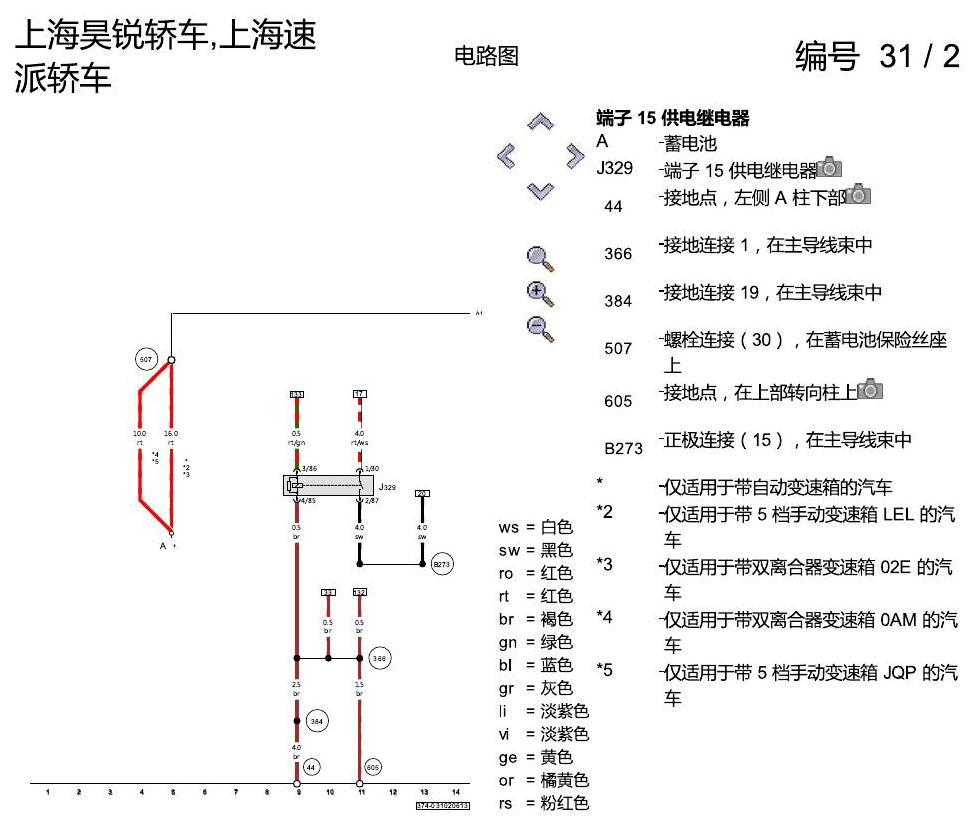

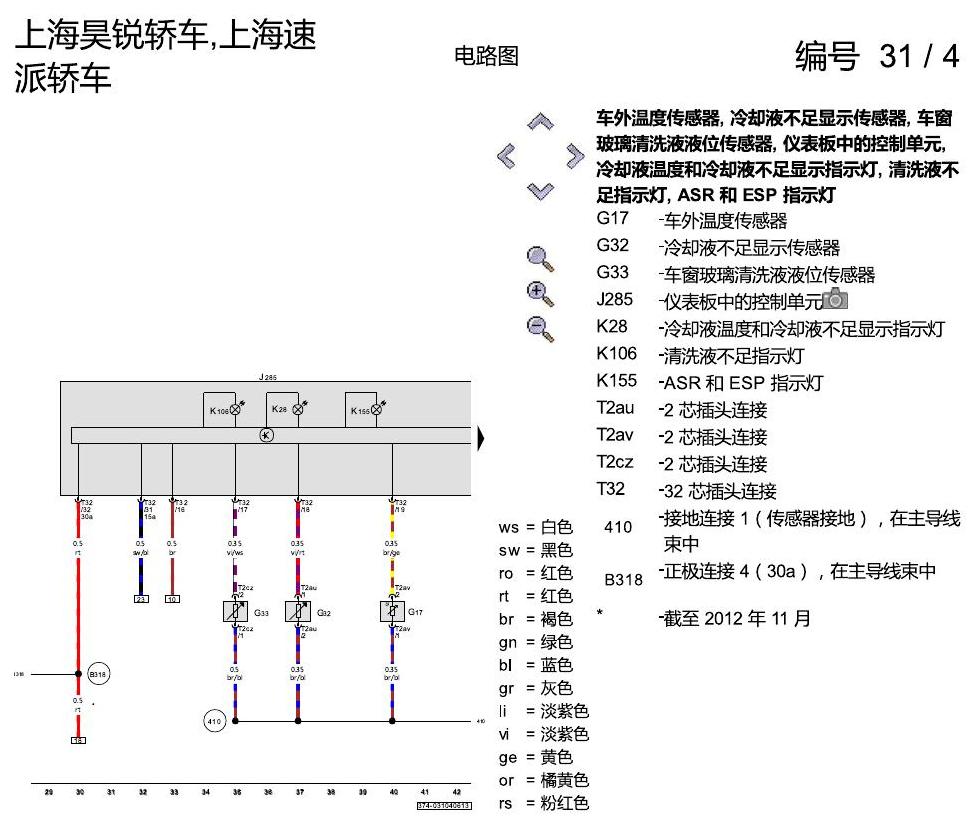

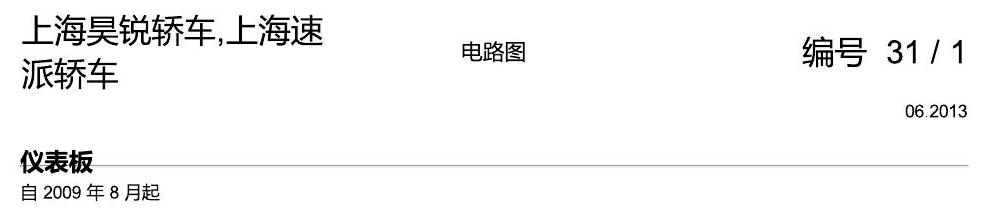

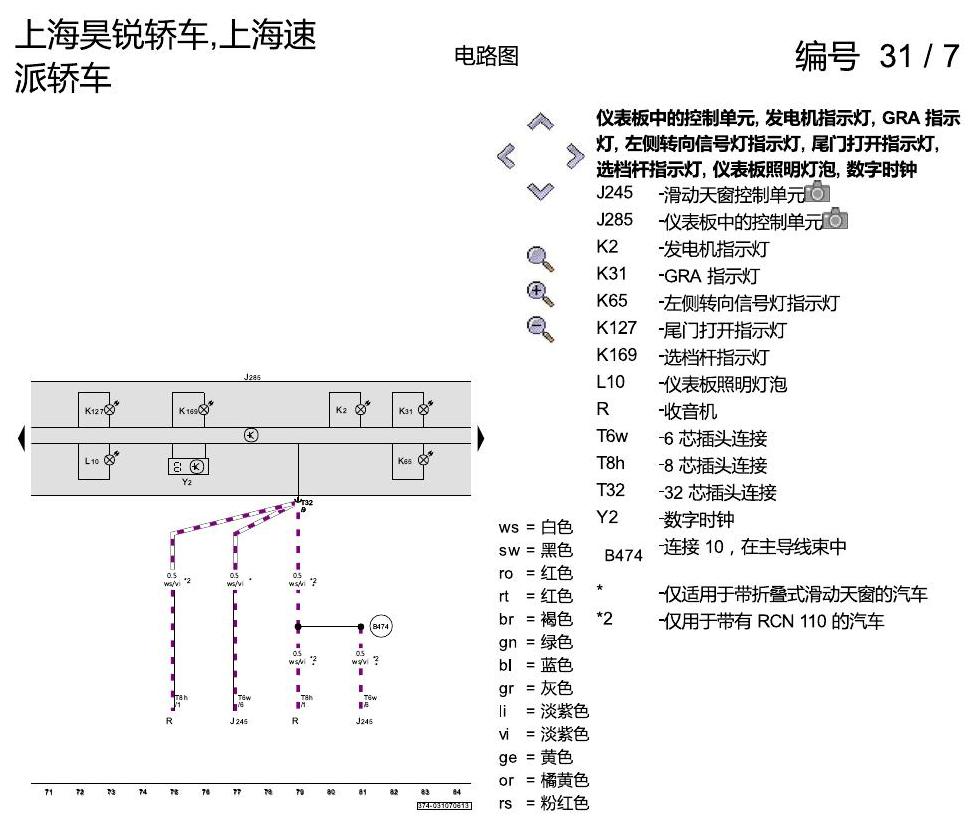

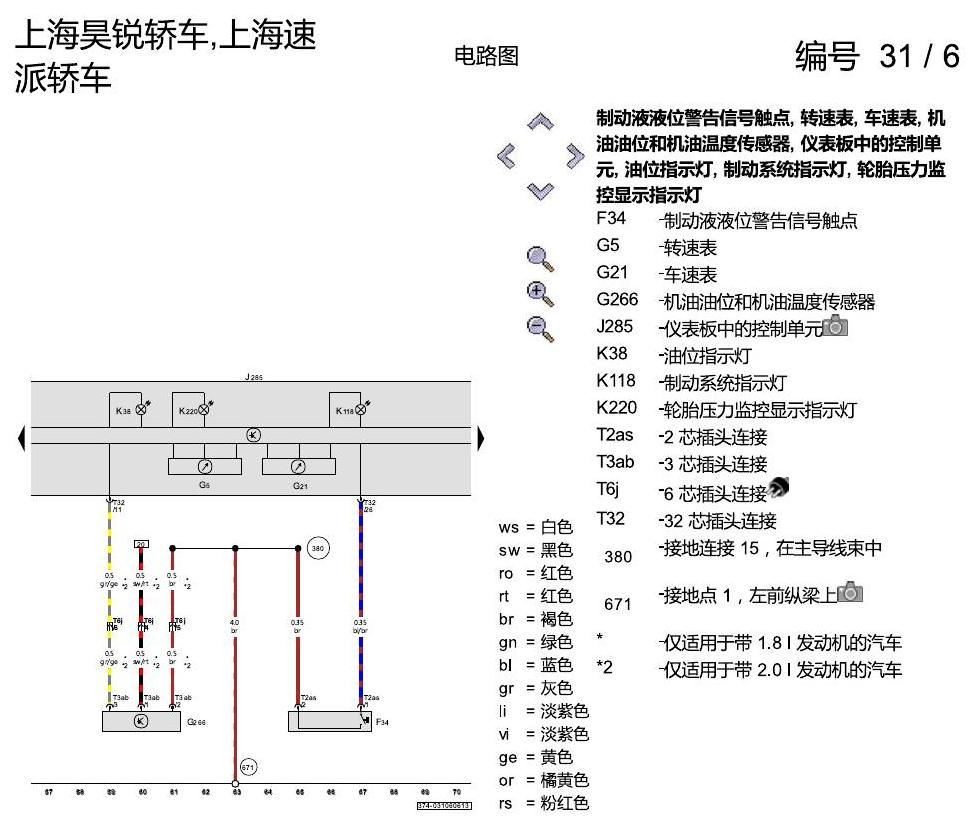

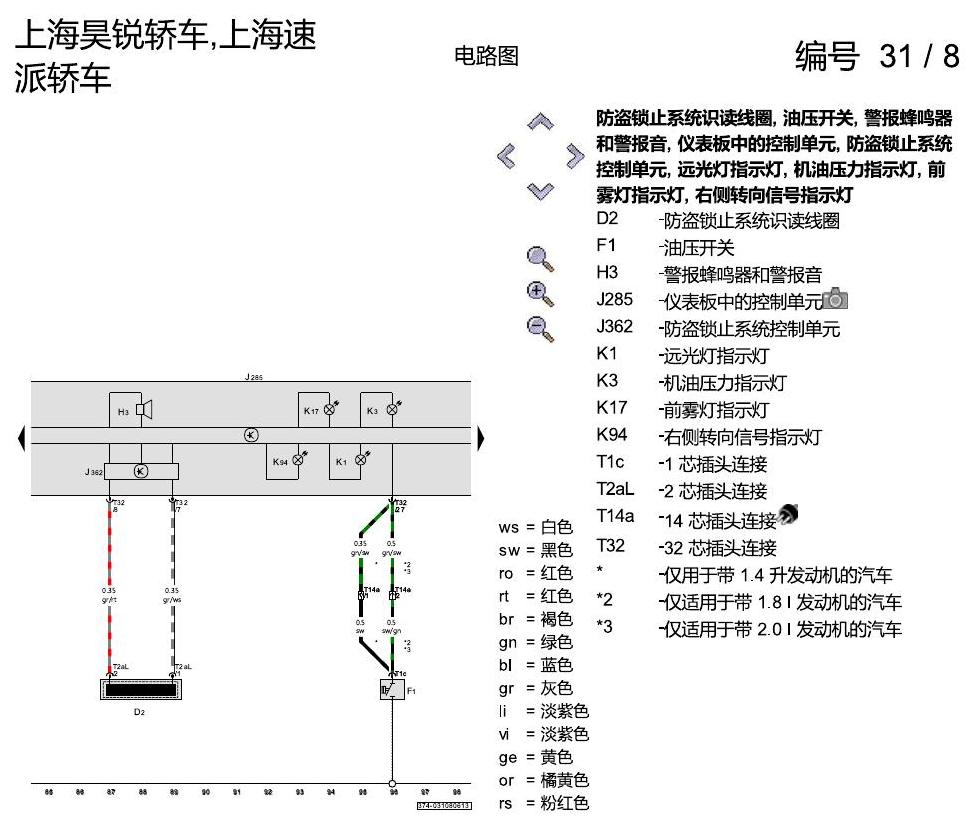

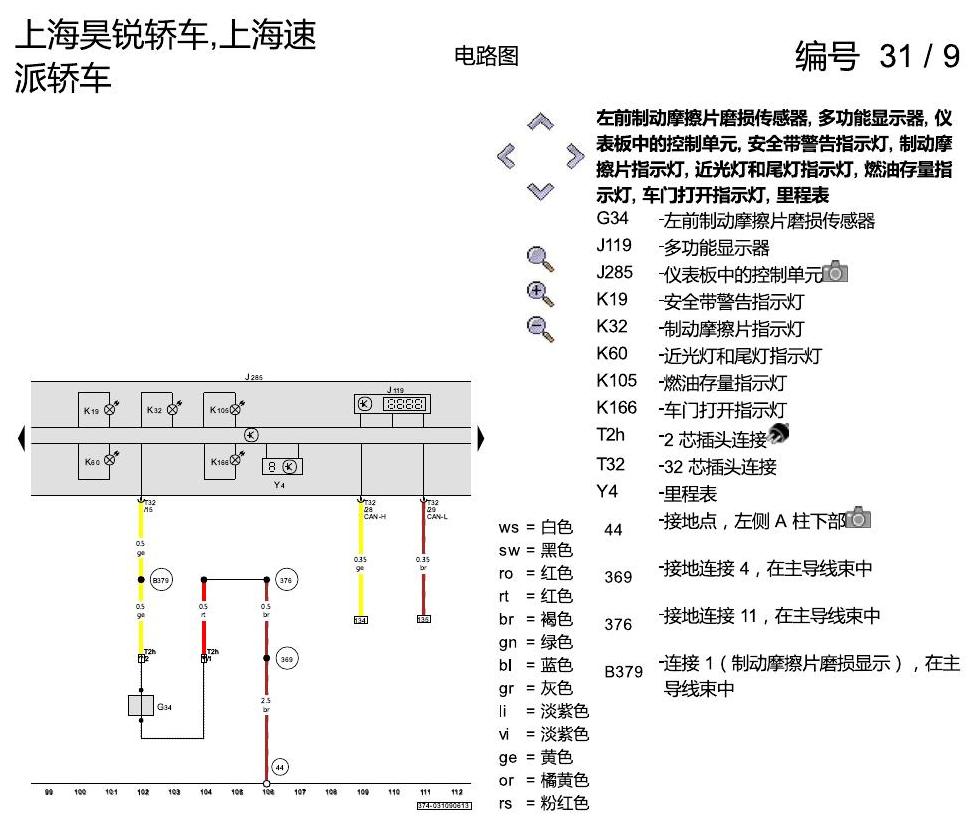

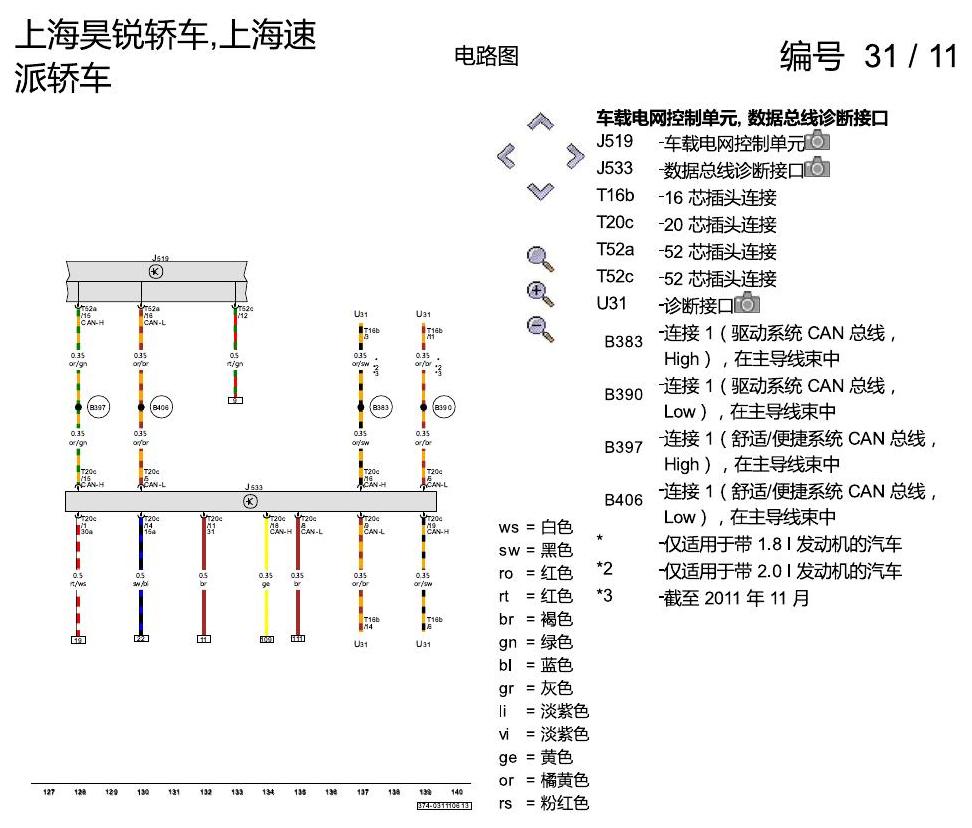

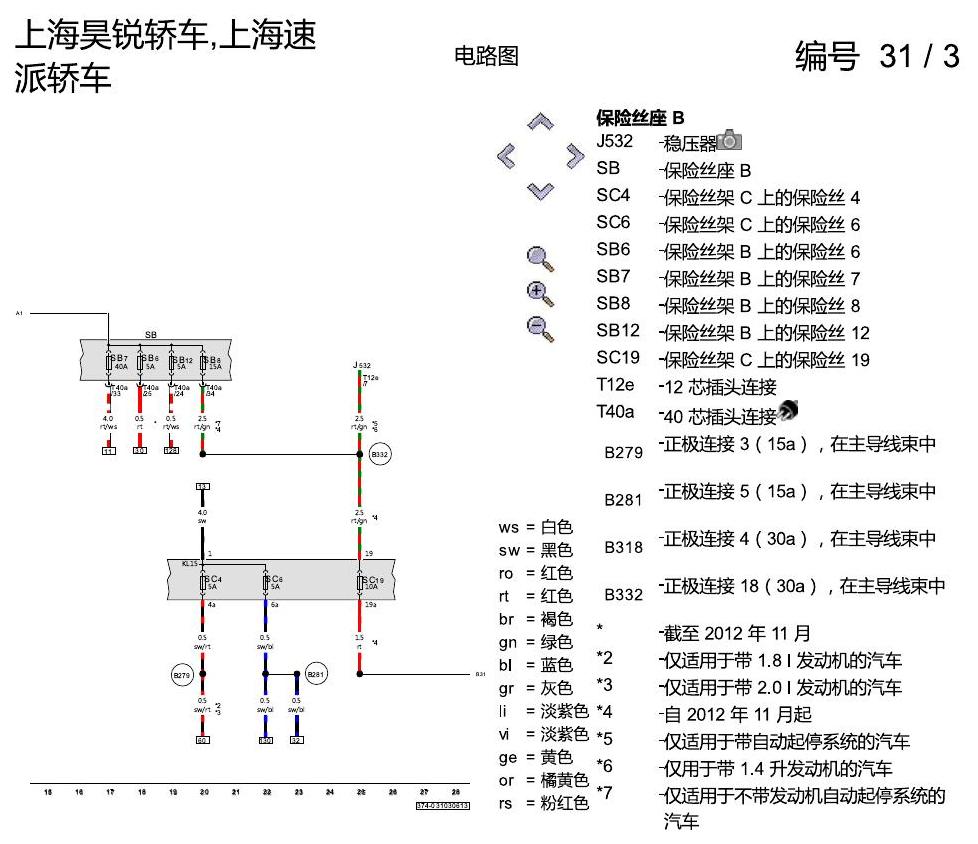

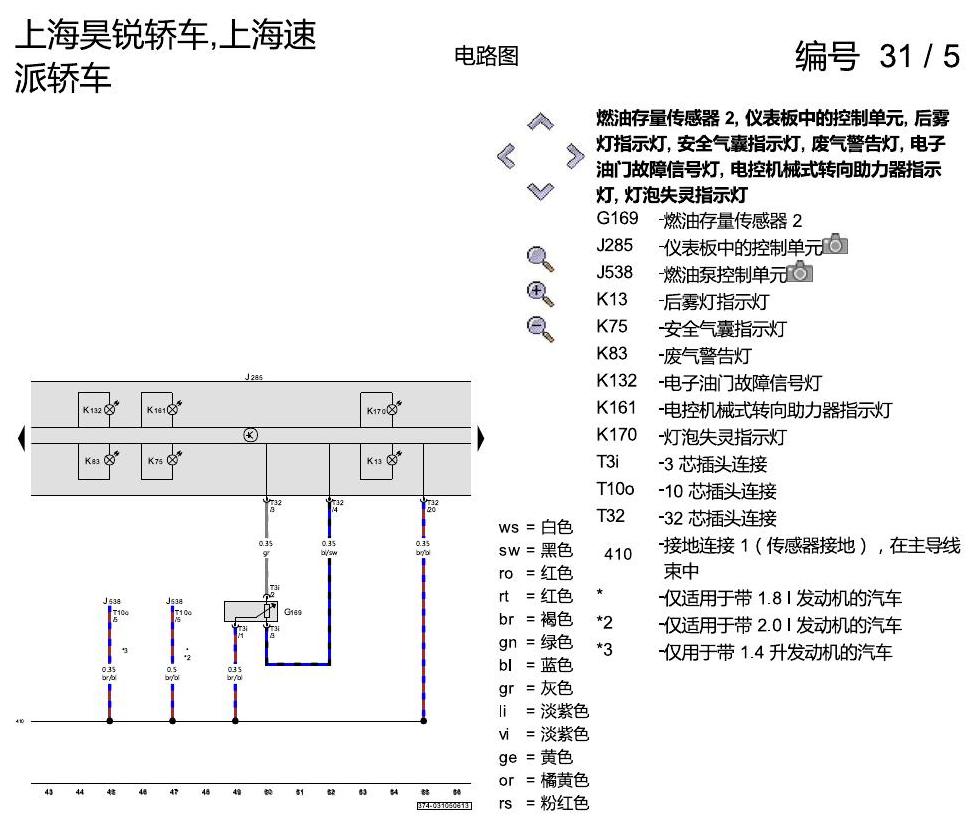

下方为原始资料图，共 11 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
进口大众途锐 音响系统 , (9VV) 电路图
进口大众途锐 音响系统 , (9VV) 电路图资料。
斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图
斯柯达速派 MQB 2.0 升汽油发动机 , CUGA 电路图资料。
上海大众19途昂 电路图 防抱死制动系统(ABS) 电路图
上海大众19途昂 电路图 防抱死制动系统(ABS) 电路图资料。
斯柯达速派 MQB 收音机导航 电路图
斯柯达速派 MQB 收音机导航 电路图资料。
奥迪Q5L 电路图 空调器 , (9AQ) 电路图
奥迪Q5L 电路图 空调器 , (9AQ) 电路图资料。
斯柯达昕锐 保险丝 电路图
斯柯达昕锐 保险丝 电路图资料。
