摘要进口大众途锐 保险丝 电路图资料。

进口大众途锐 保险丝 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 61 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

进口大众途锐 保险丝 电路图

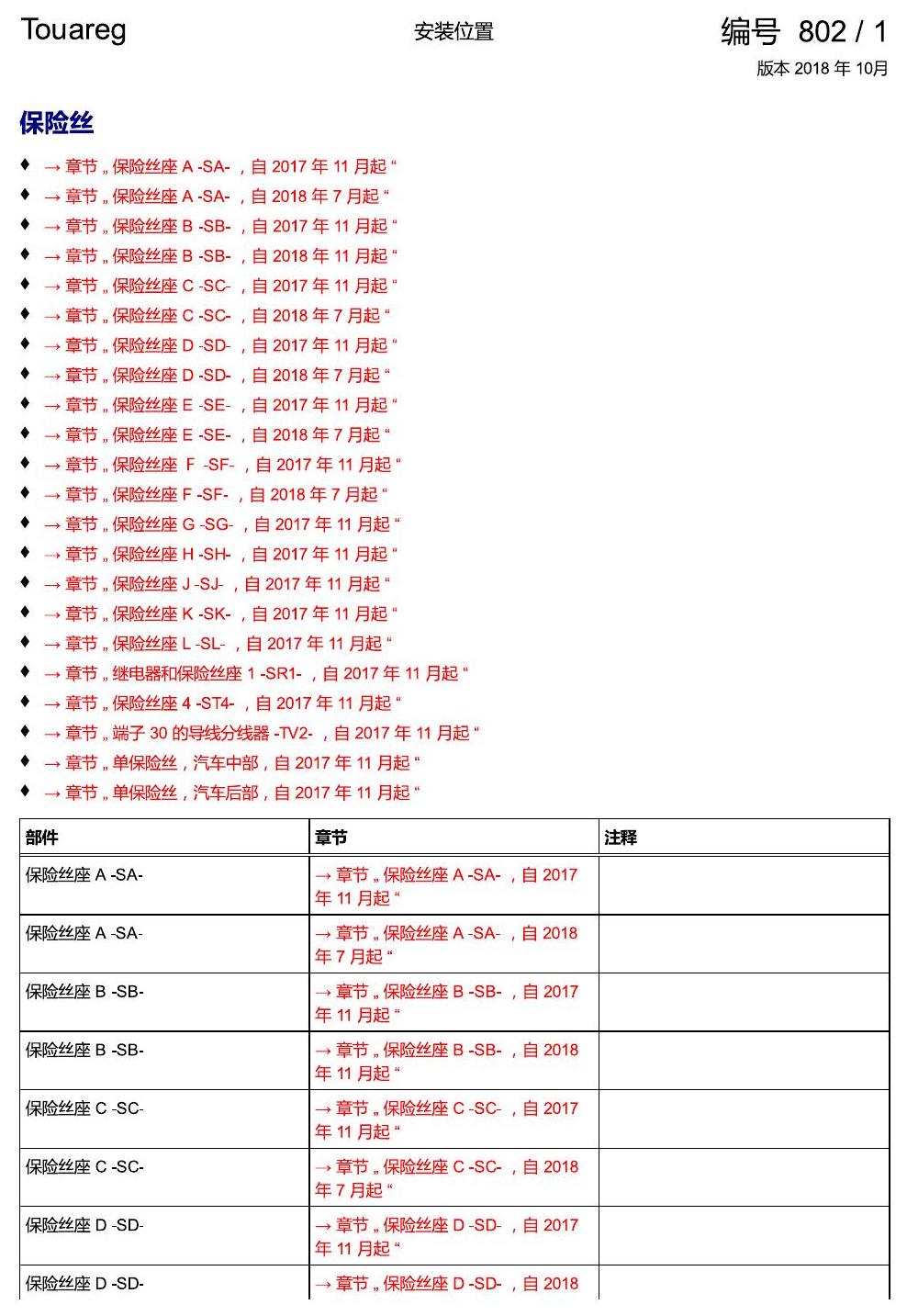

进口大众途锐 保险丝 电路图 原始资料第1页
进口大众途锐 保险丝 电路图

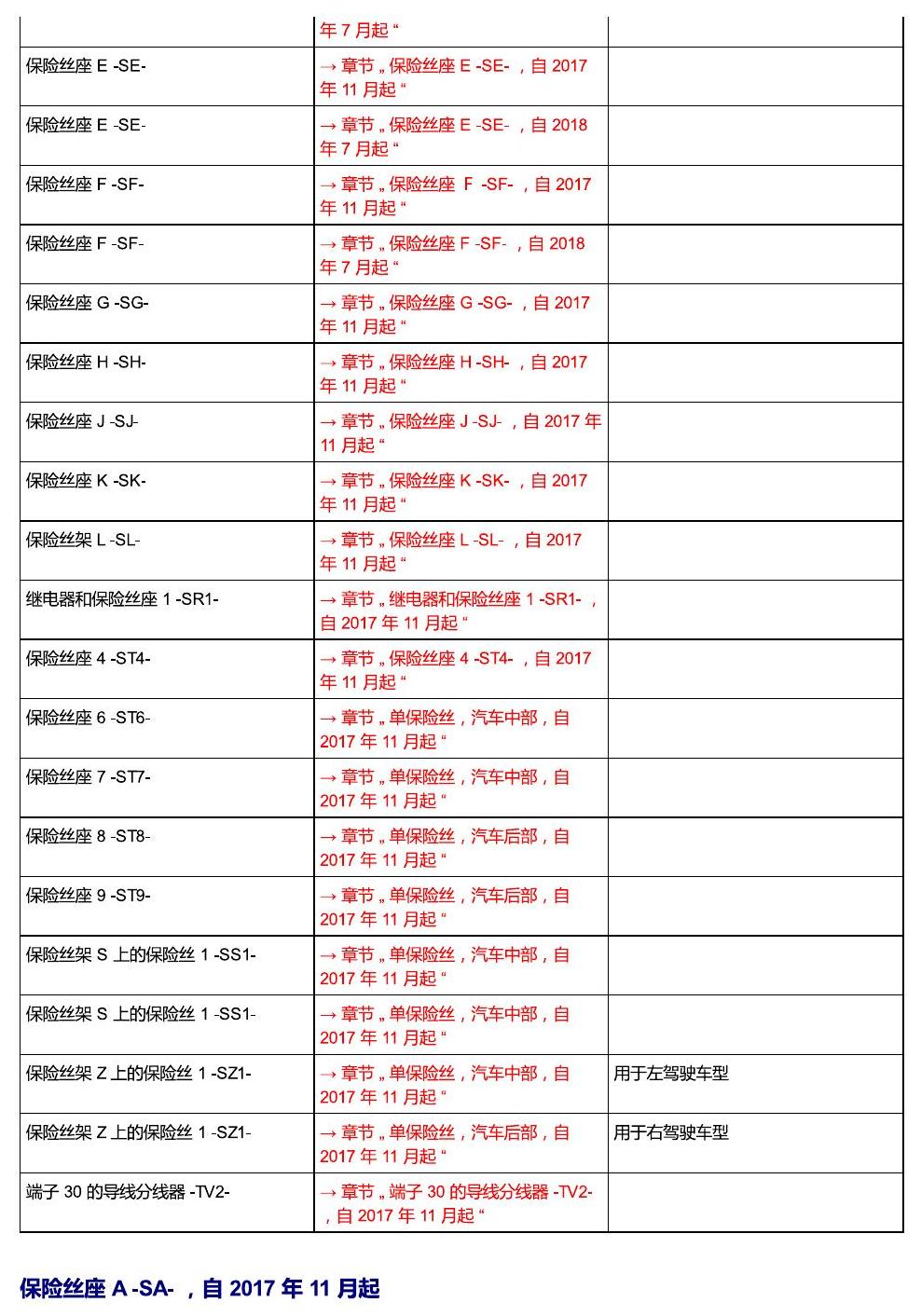

进口大众途锐 保险丝 电路图 原始资料第2页
进口大众途锐 保险丝 电路图

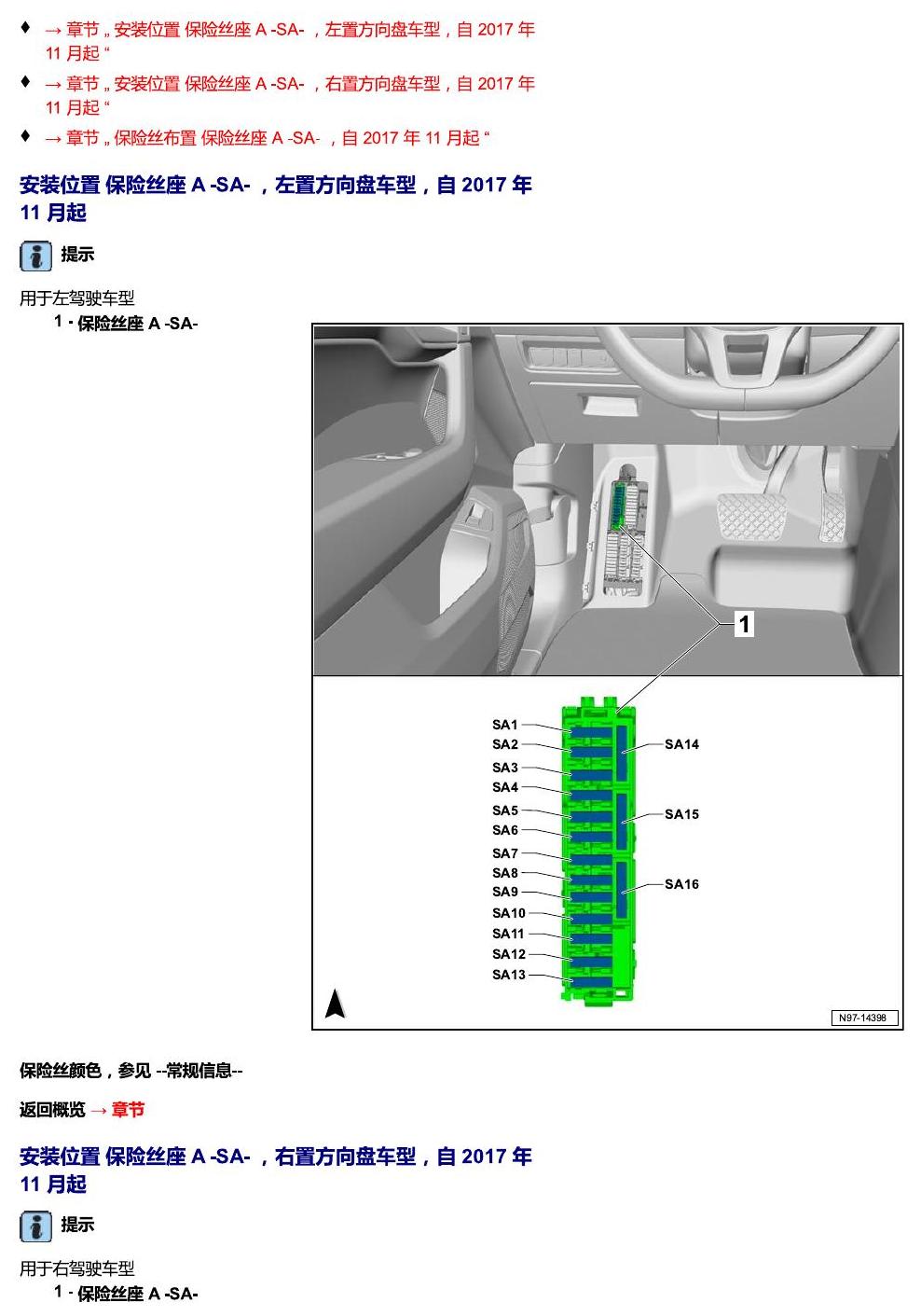

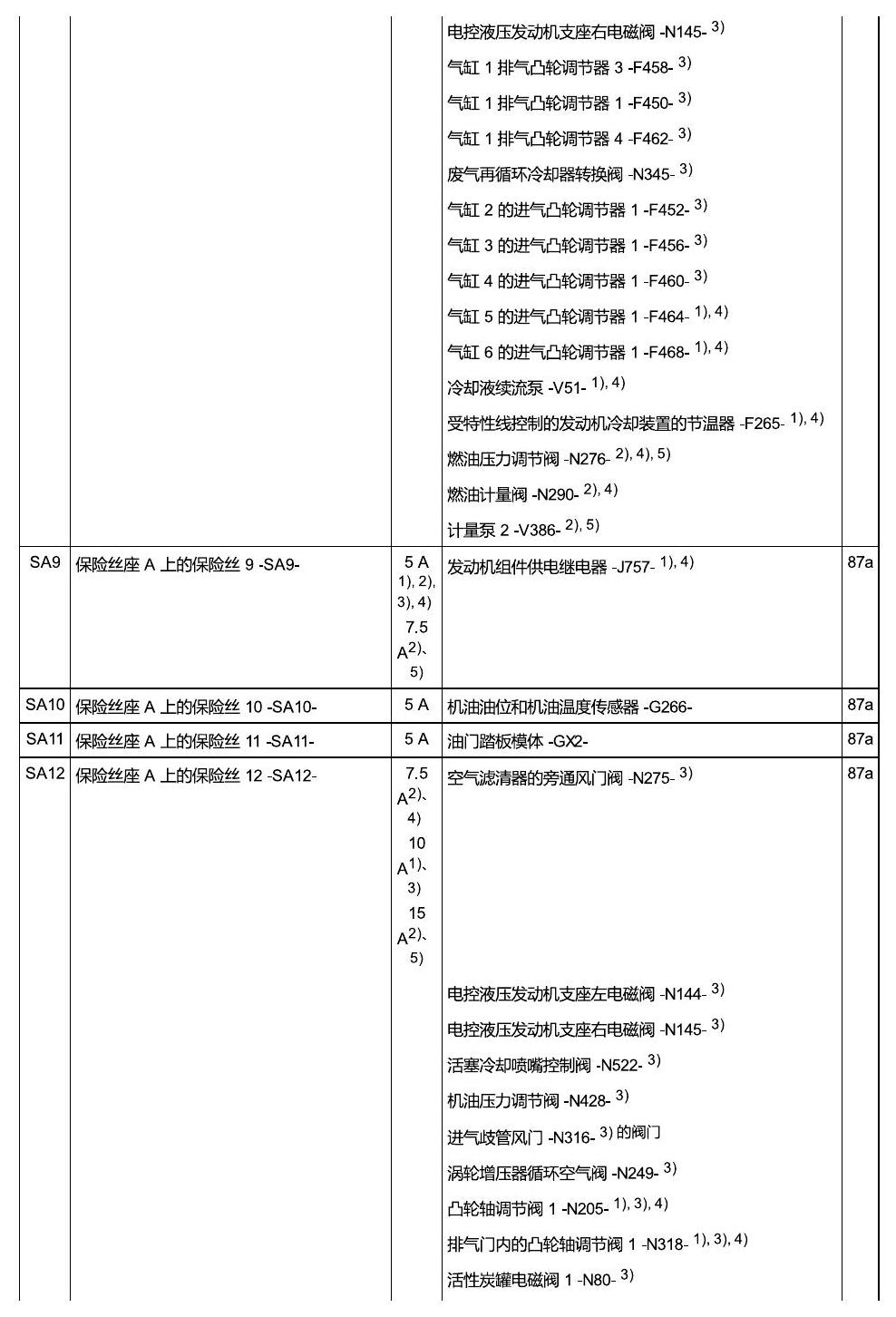

进口大众途锐 保险丝 电路图 原始资料第3页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第4页
进口大众途锐 保险丝 电路图

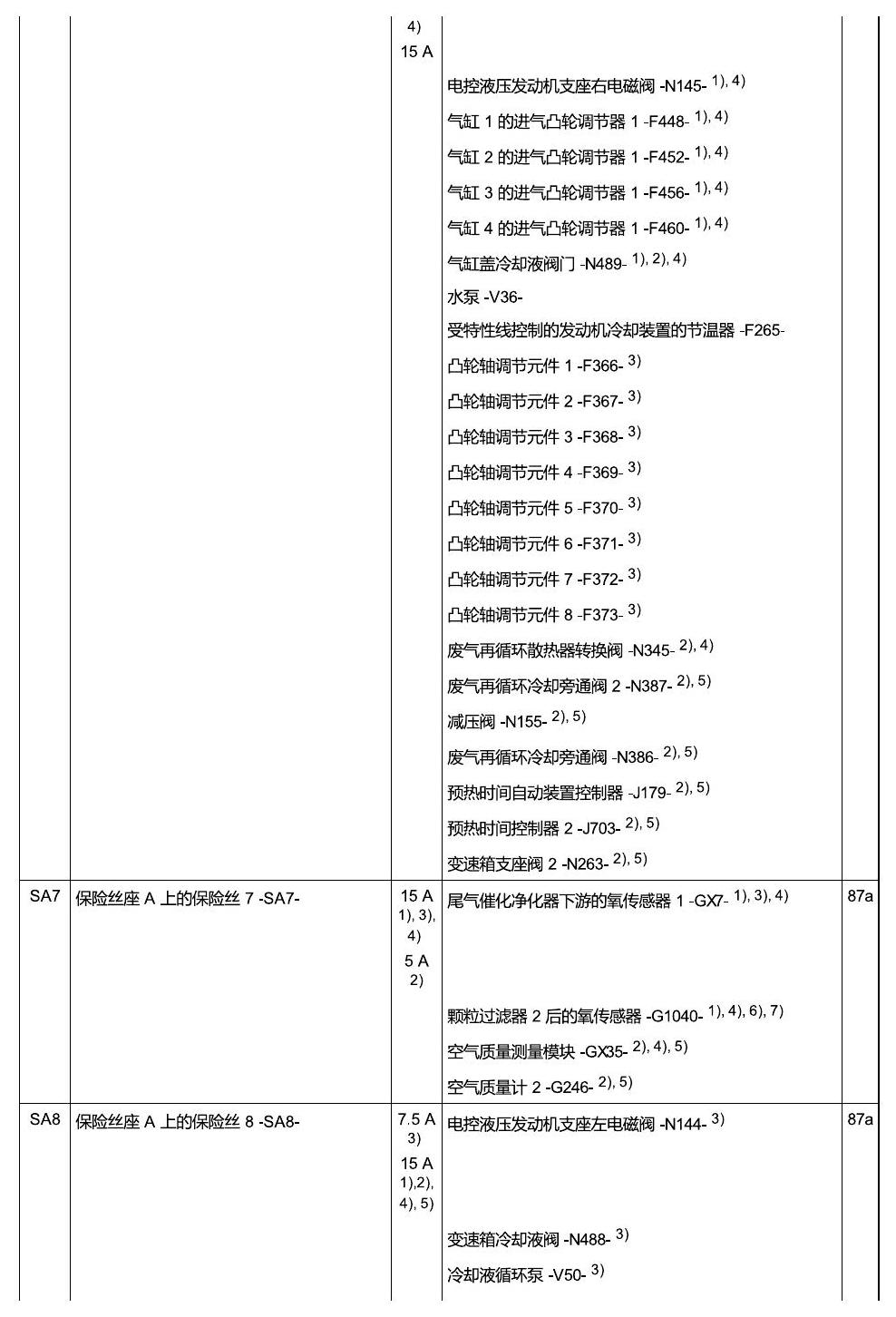

进口大众途锐 保险丝 电路图 原始资料第5页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第6页
进口大众途锐 保险丝 电路图

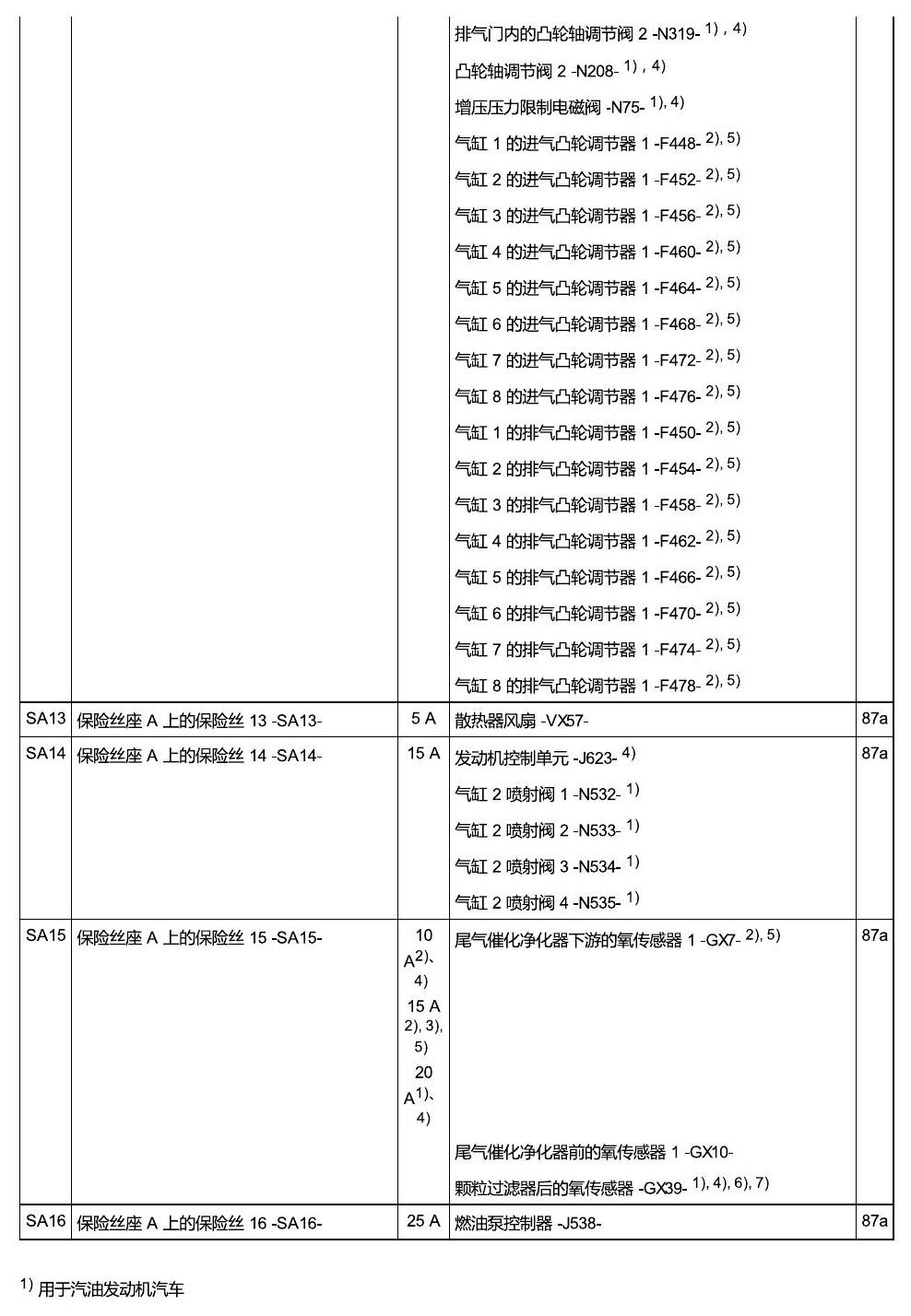

进口大众途锐 保险丝 电路图 原始资料第7页
进口大众途锐 保险丝 电路图

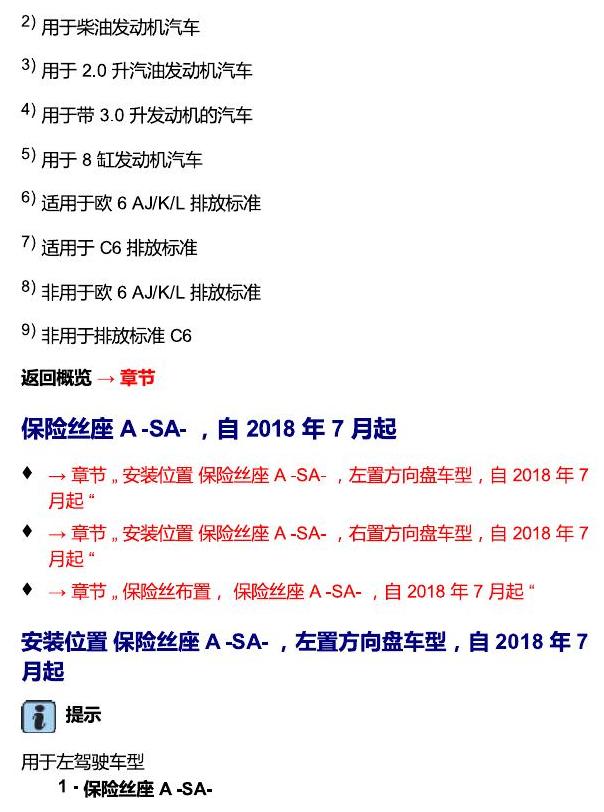

进口大众途锐 保险丝 电路图 原始资料第8页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第9页
进口大众途锐 保险丝 电路图

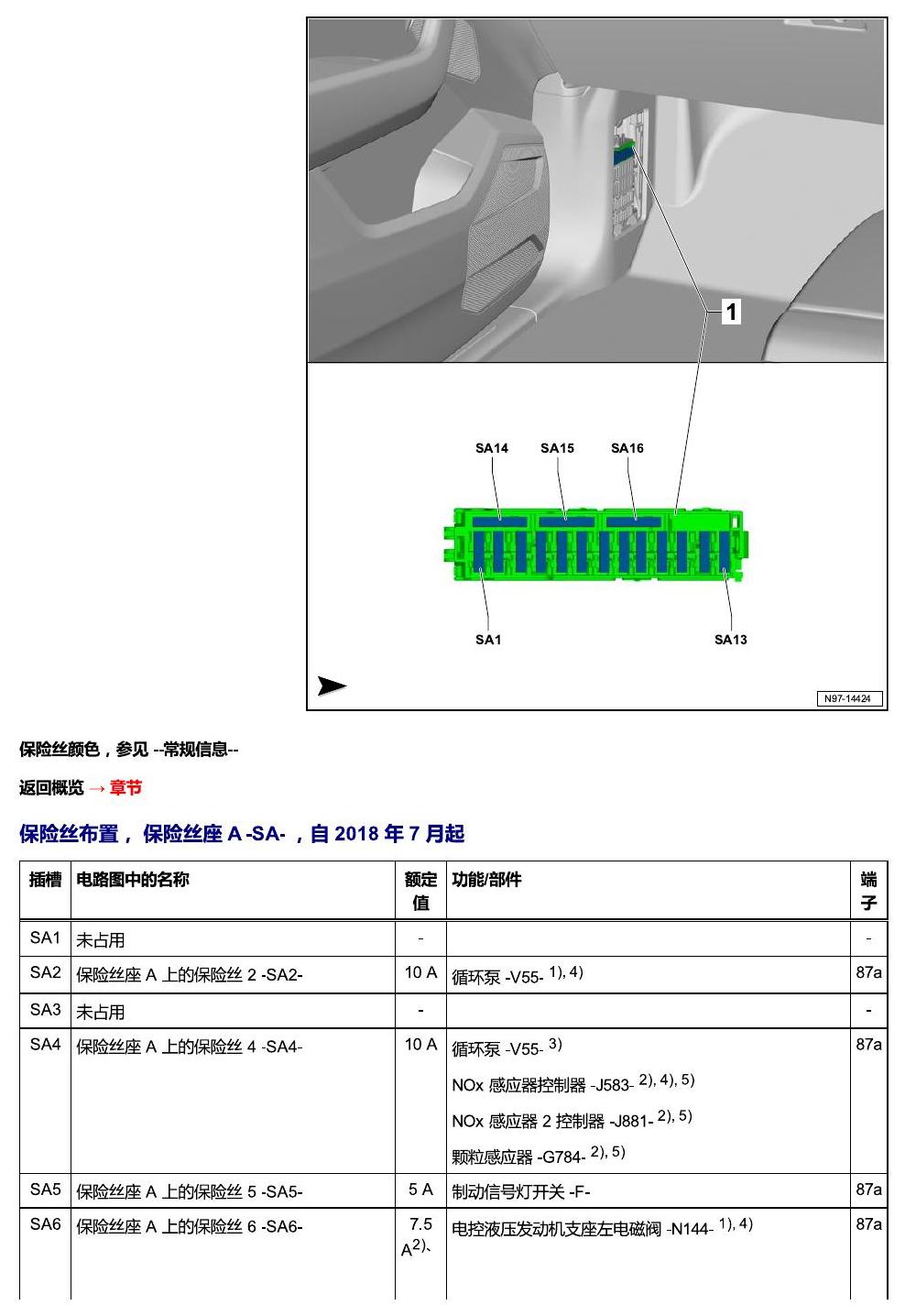

进口大众途锐 保险丝 电路图 原始资料第10页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第11页
进口大众途锐 保险丝 电路图

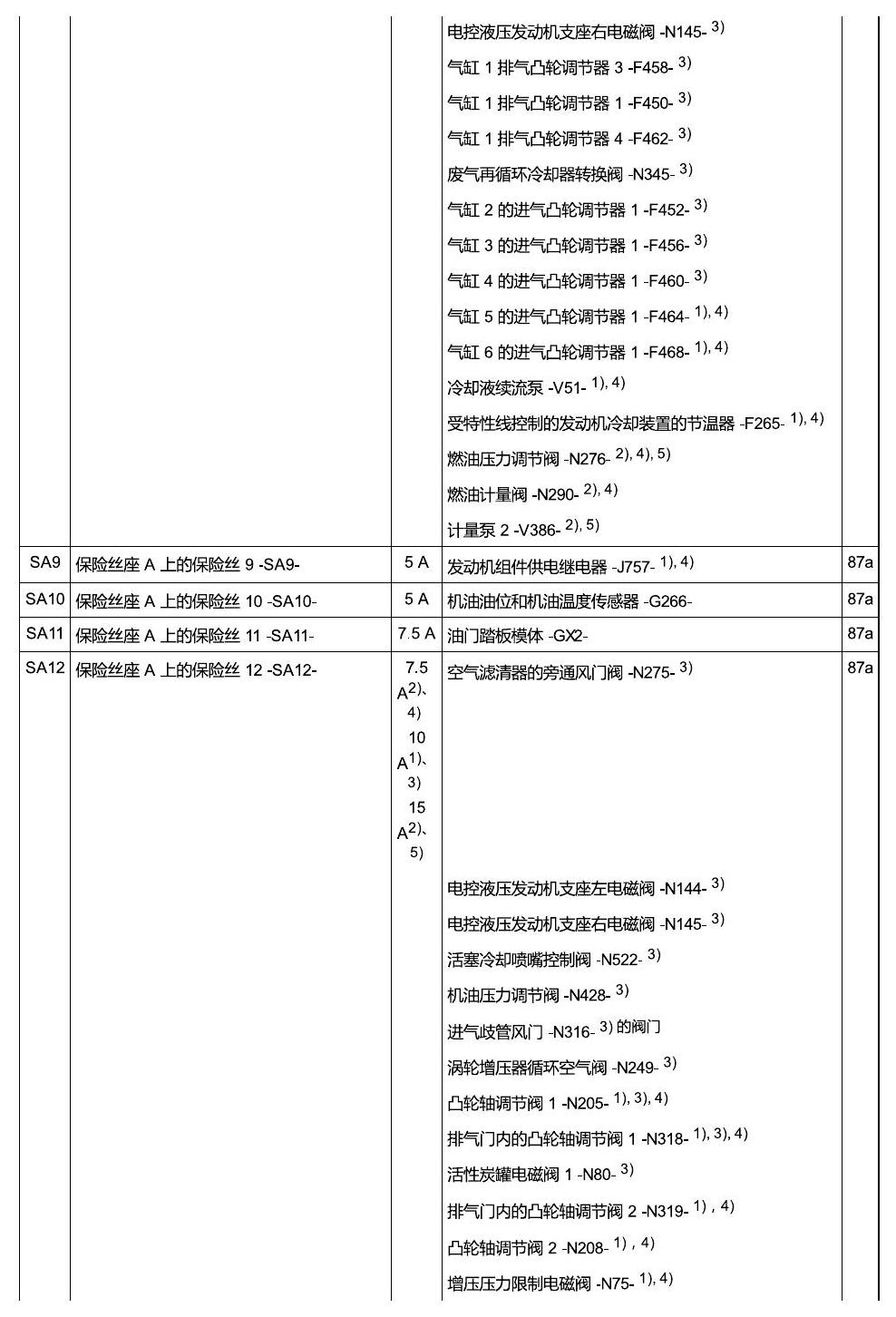

进口大众途锐 保险丝 电路图 原始资料第12页
进口大众途锐 保险丝 电路图

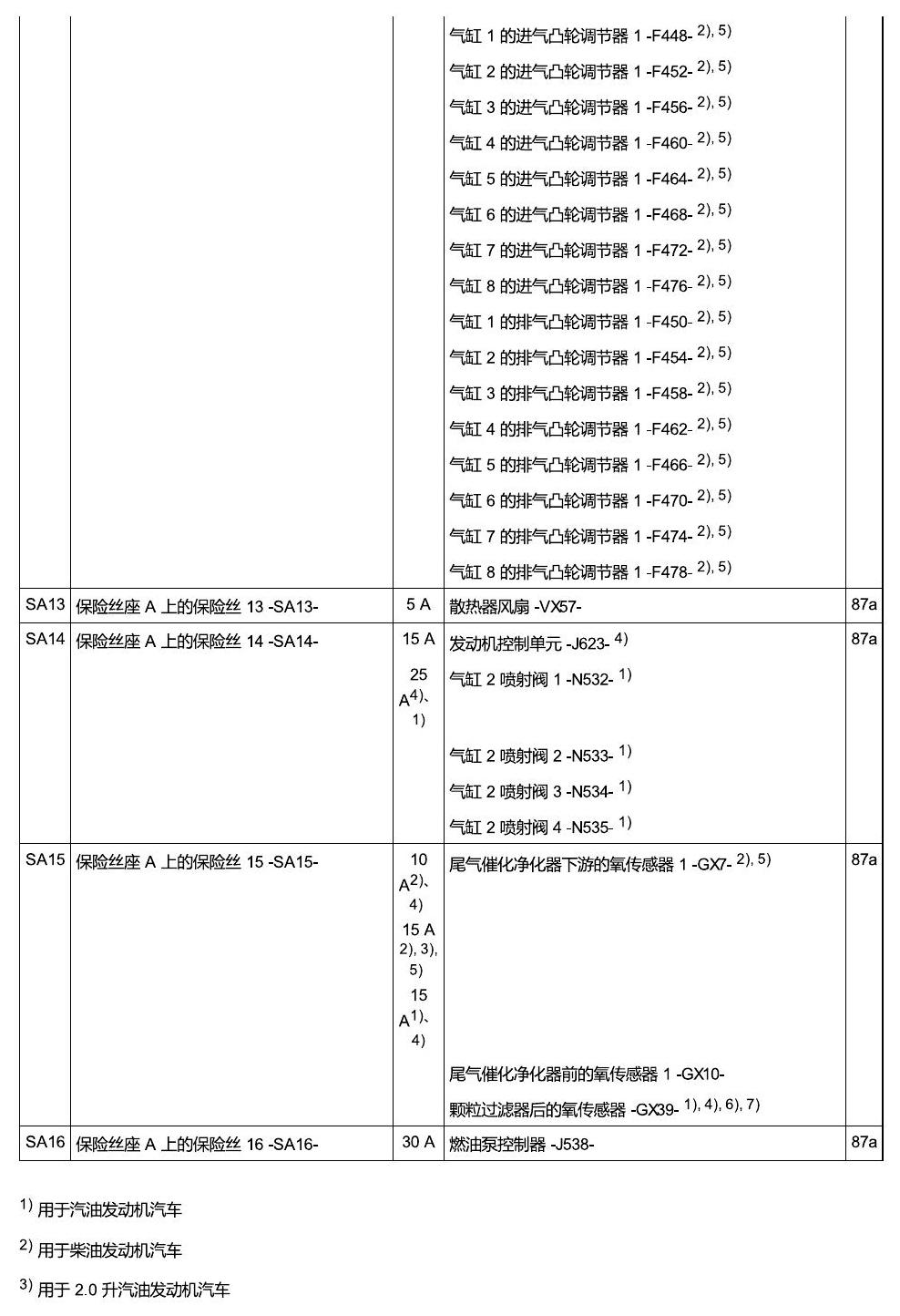

进口大众途锐 保险丝 电路图 原始资料第13页
进口大众途锐 保险丝 电路图

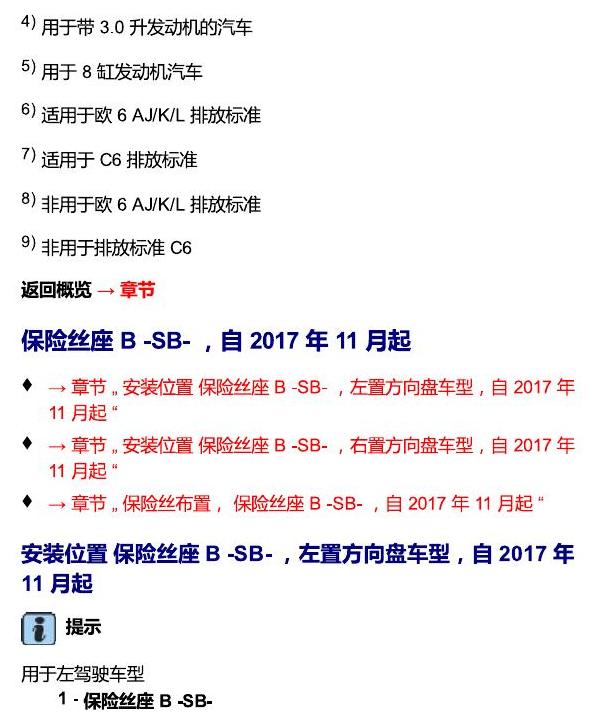

进口大众途锐 保险丝 电路图 原始资料第14页
进口大众途锐 保险丝 电路图

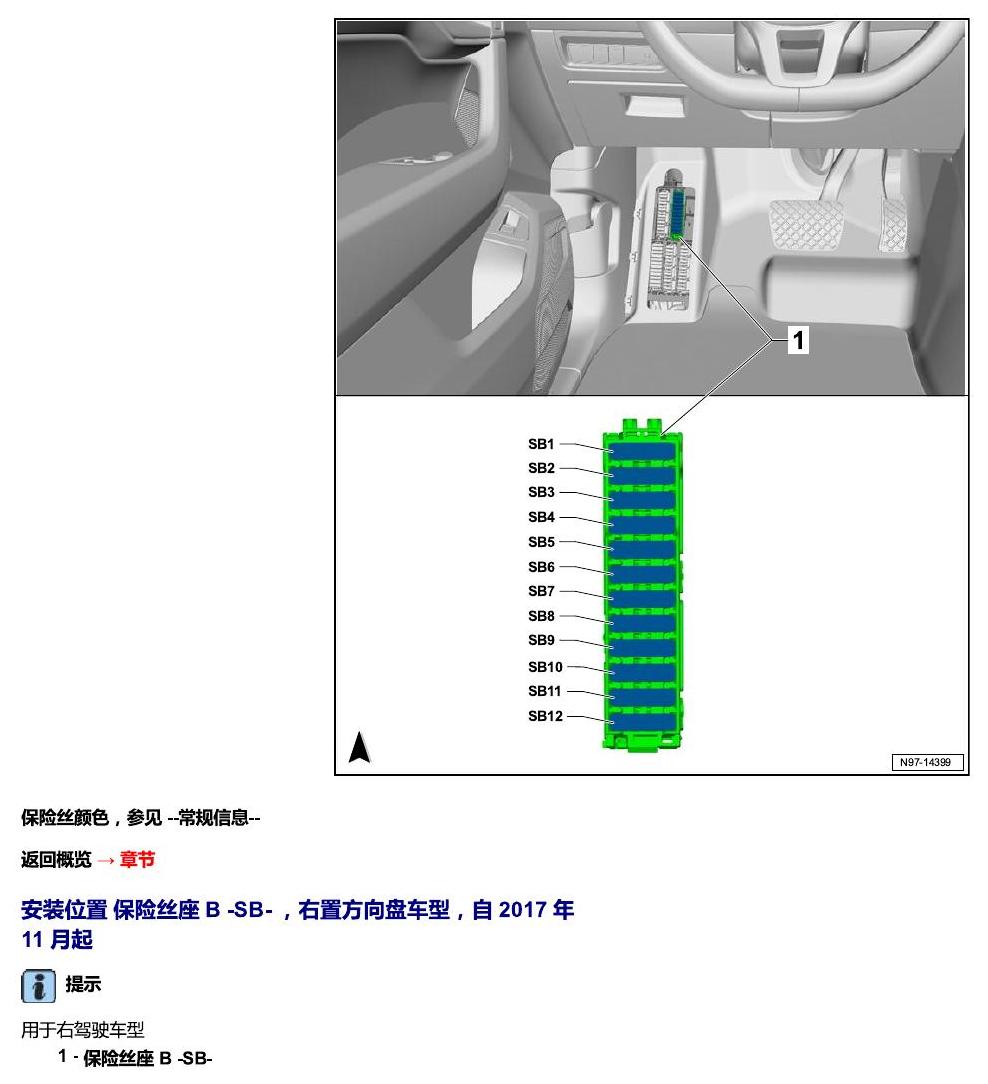

进口大众途锐 保险丝 电路图 原始资料第15页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第16页
进口大众途锐 保险丝 电路图

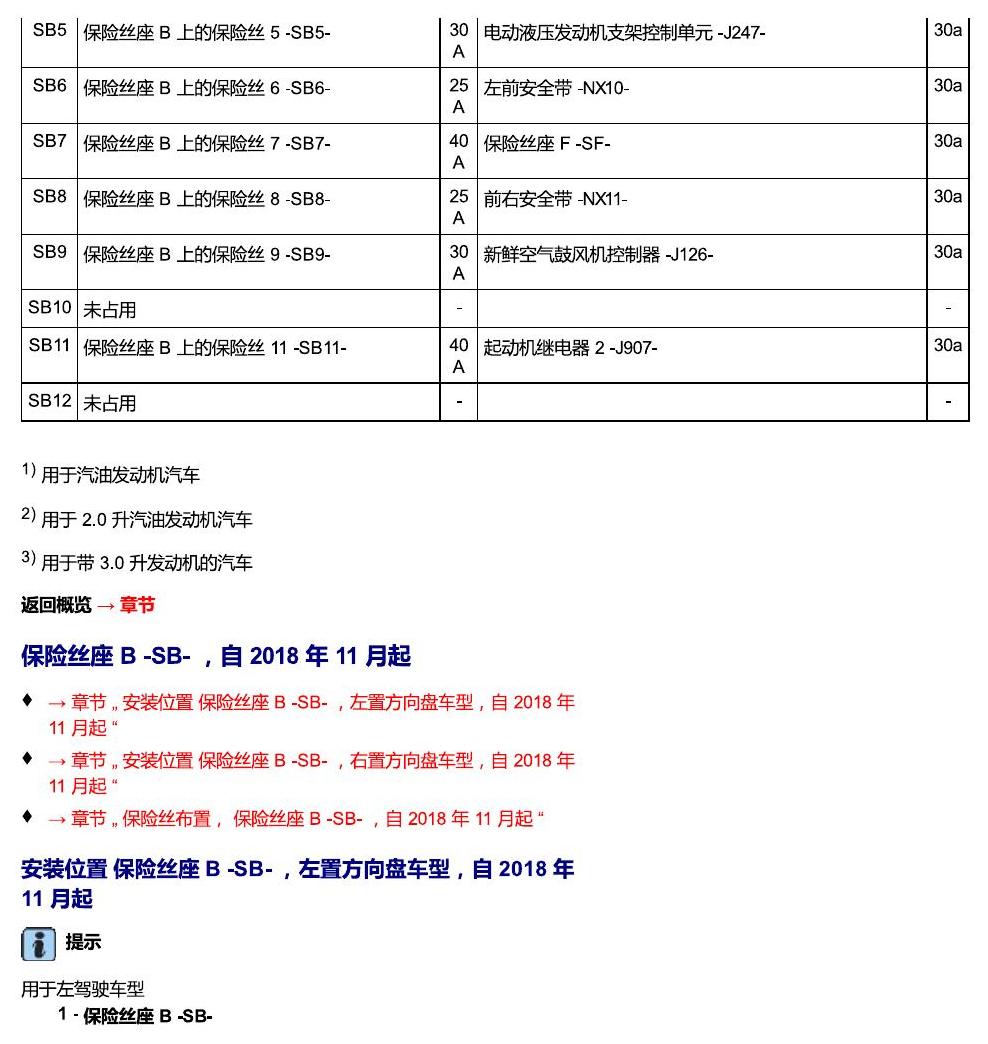

进口大众途锐 保险丝 电路图 原始资料第17页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第18页
进口大众途锐 保险丝 电路图

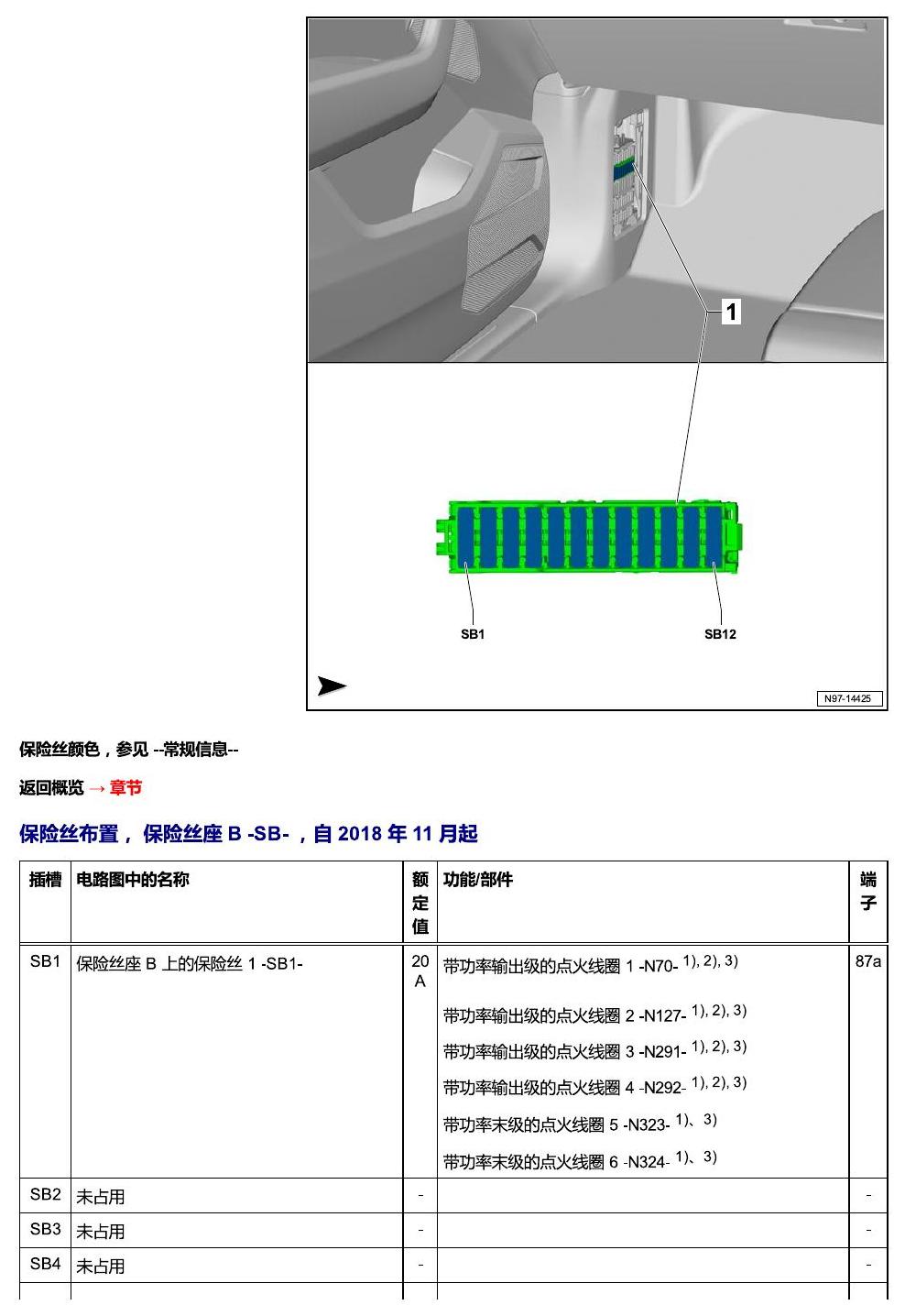

进口大众途锐 保险丝 电路图 原始资料第19页
进口大众途锐 保险丝 电路图

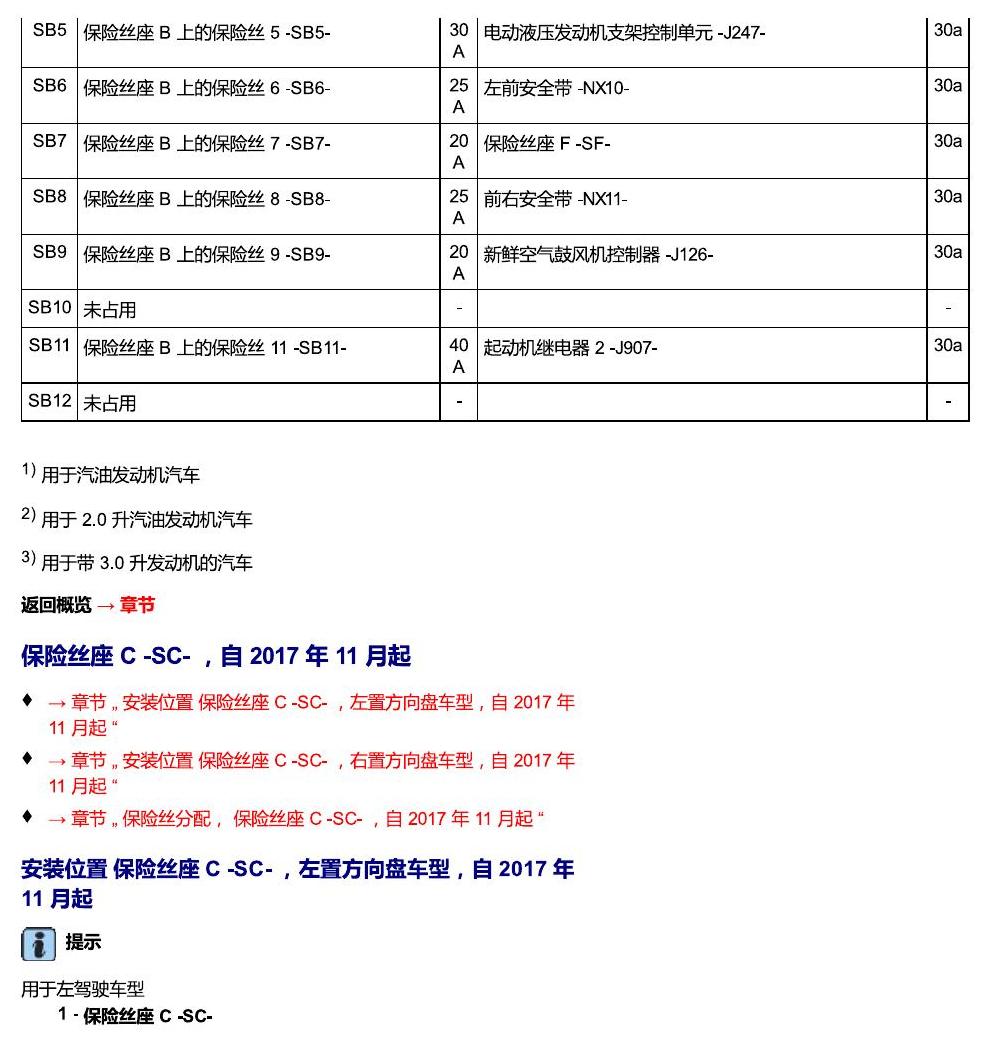

进口大众途锐 保险丝 电路图 原始资料第20页
进口大众途锐 保险丝 电路图

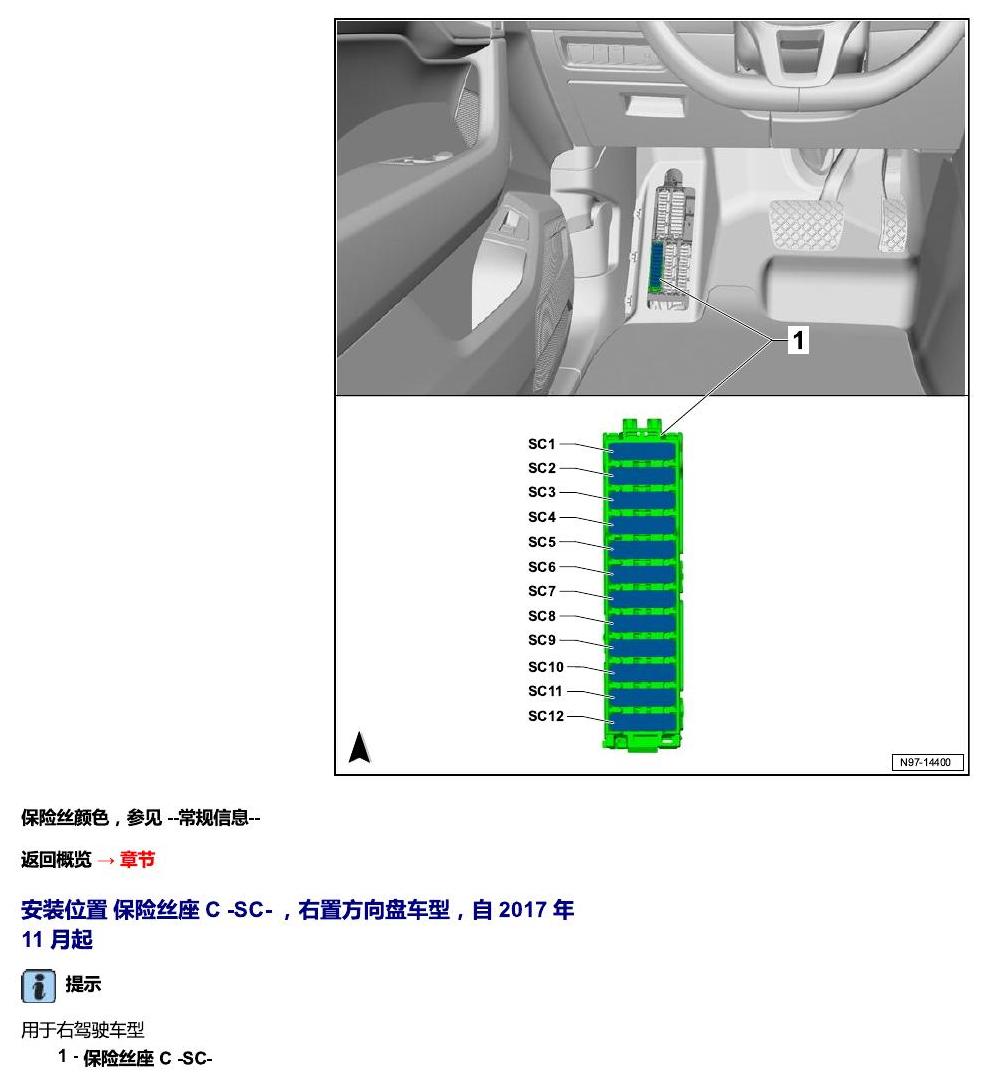

进口大众途锐 保险丝 电路图 原始资料第21页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第22页
进口大众途锐 保险丝 电路图

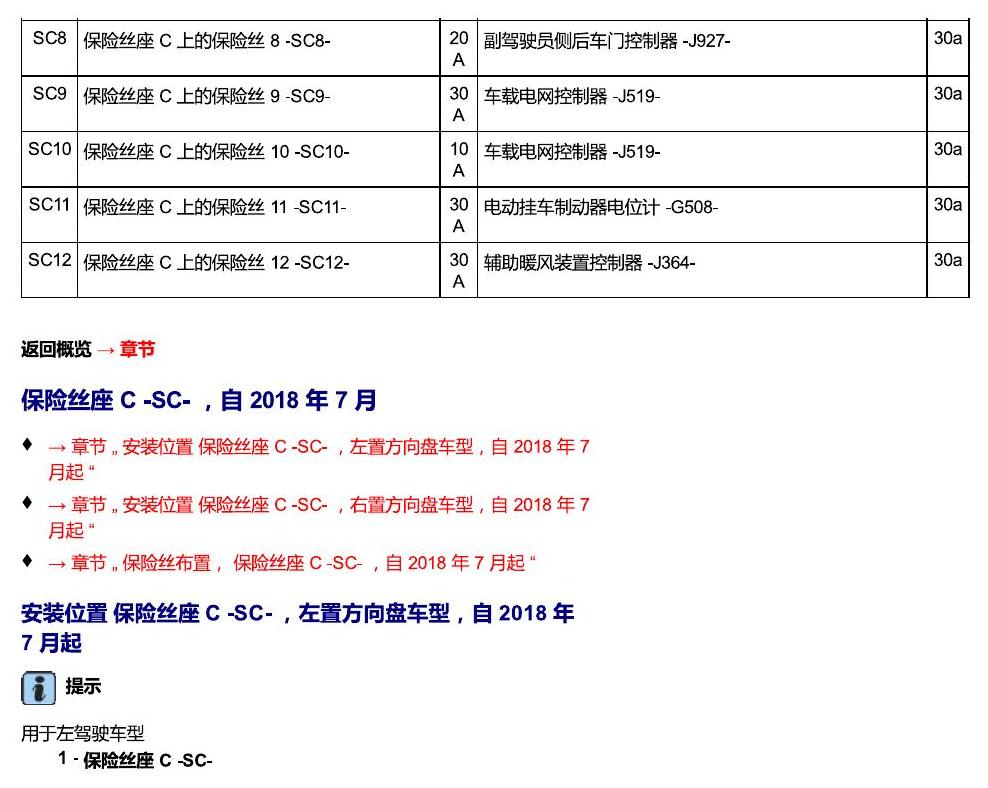

进口大众途锐 保险丝 电路图 原始资料第23页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第24页
进口大众途锐 保险丝 电路图

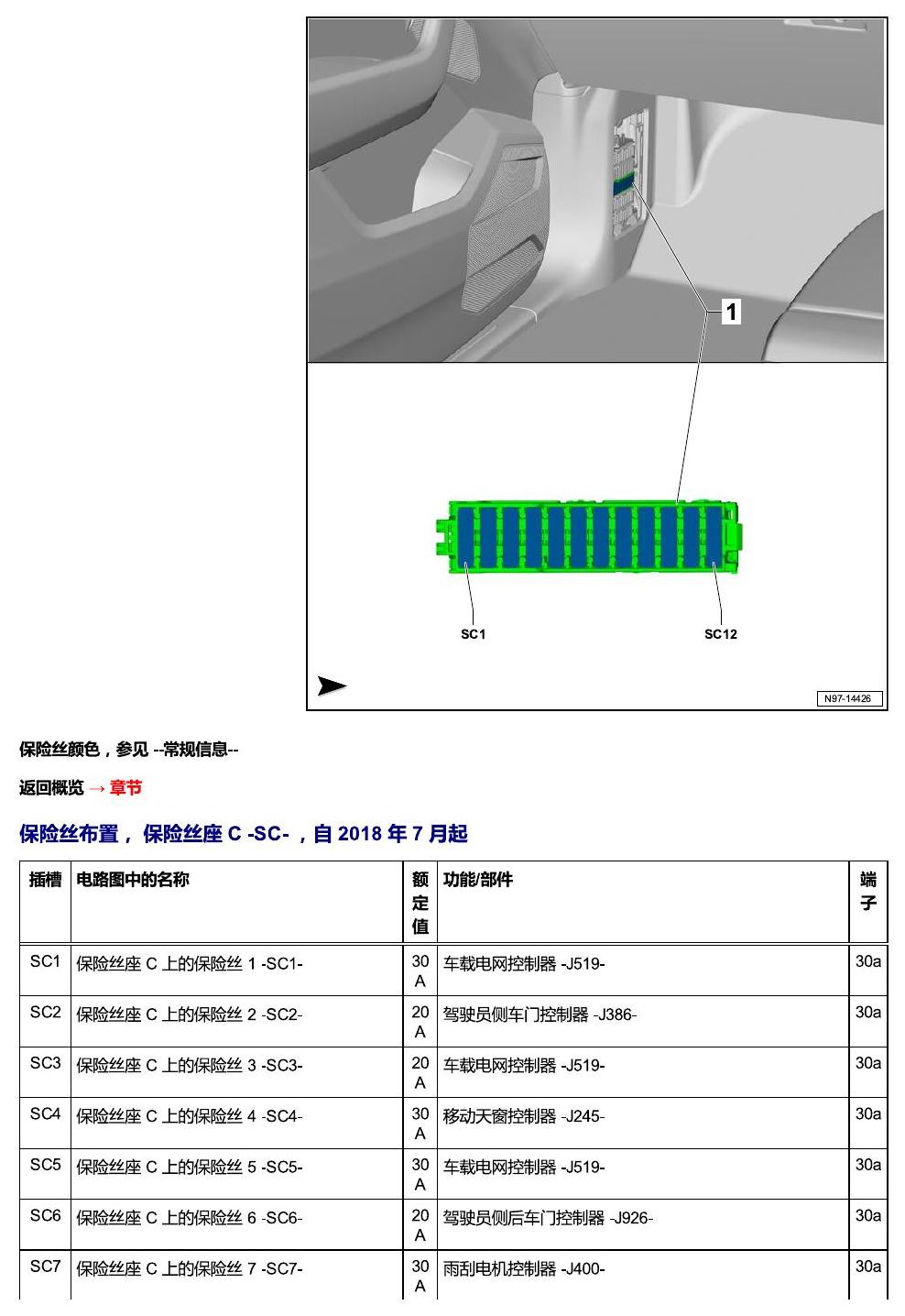

进口大众途锐 保险丝 电路图 原始资料第25页
进口大众途锐 保险丝 电路图

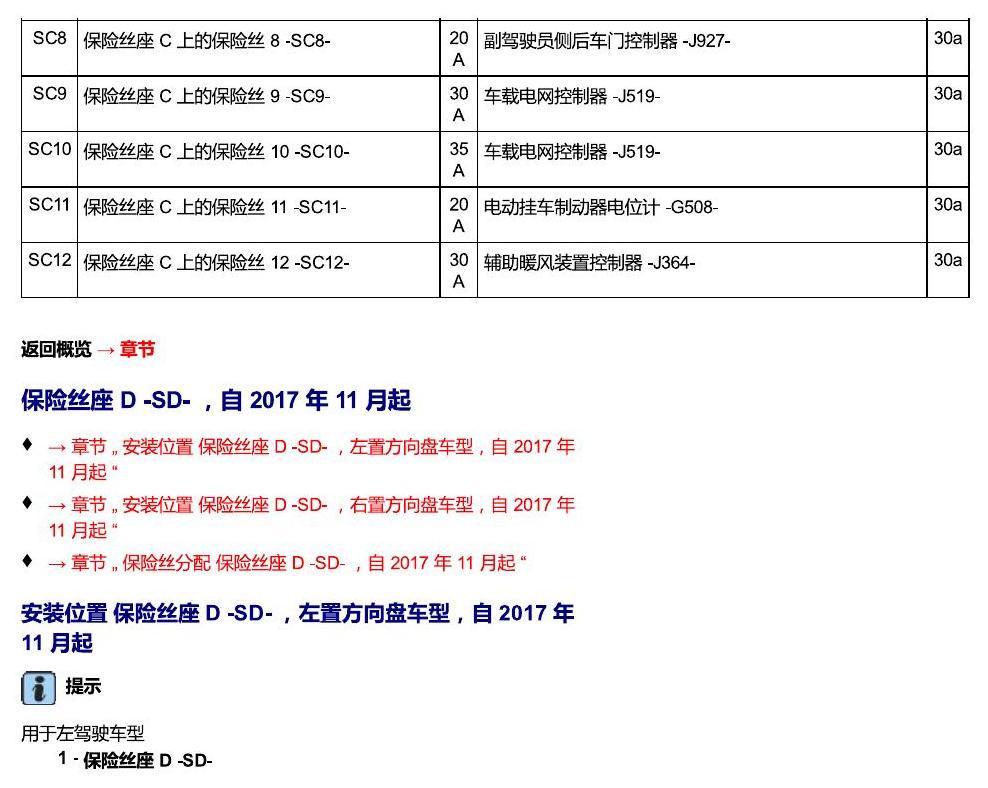

进口大众途锐 保险丝 电路图 原始资料第26页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第27页
进口大众途锐 保险丝 电路图

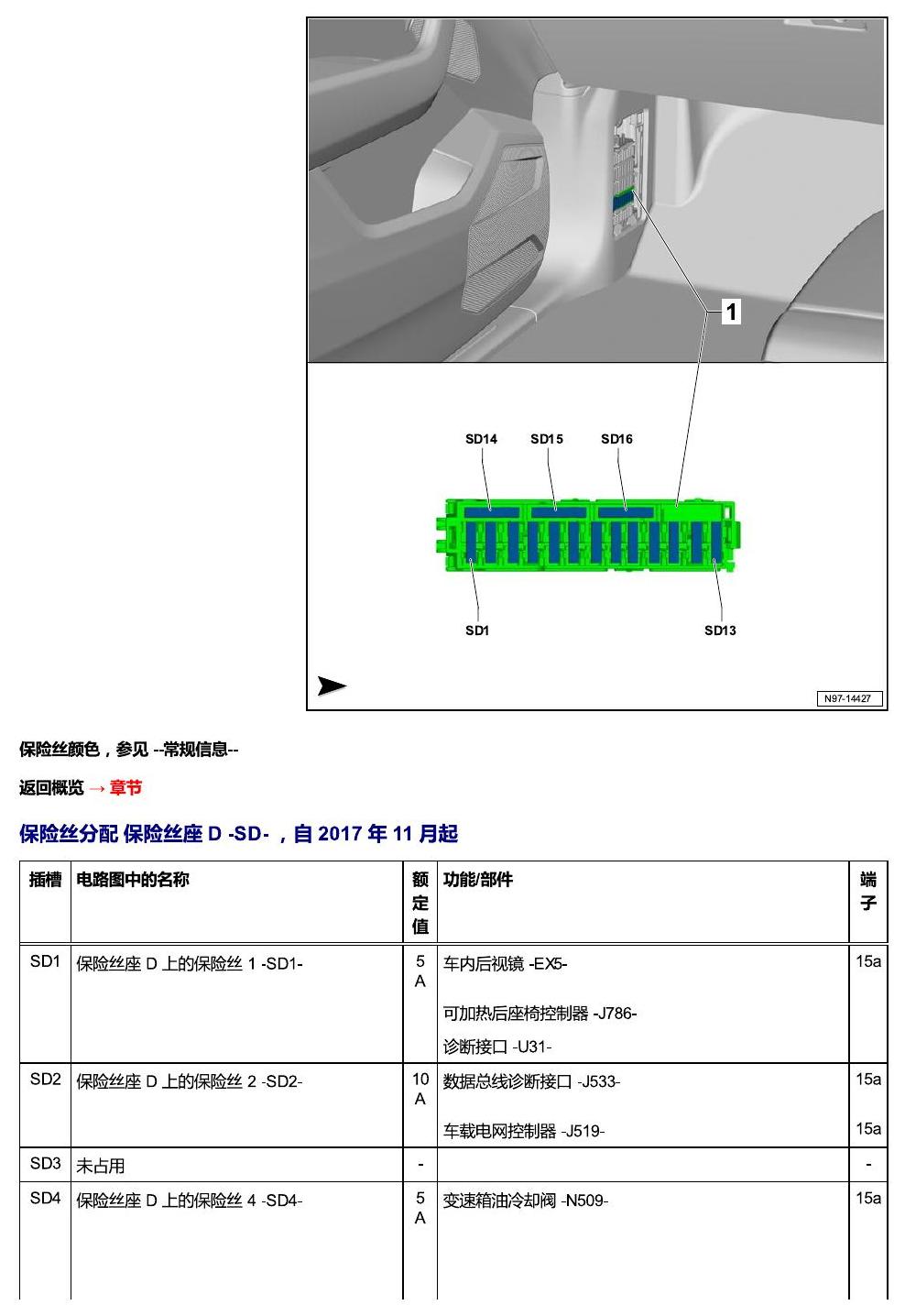

进口大众途锐 保险丝 电路图 原始资料第28页
进口大众途锐 保险丝 电路图

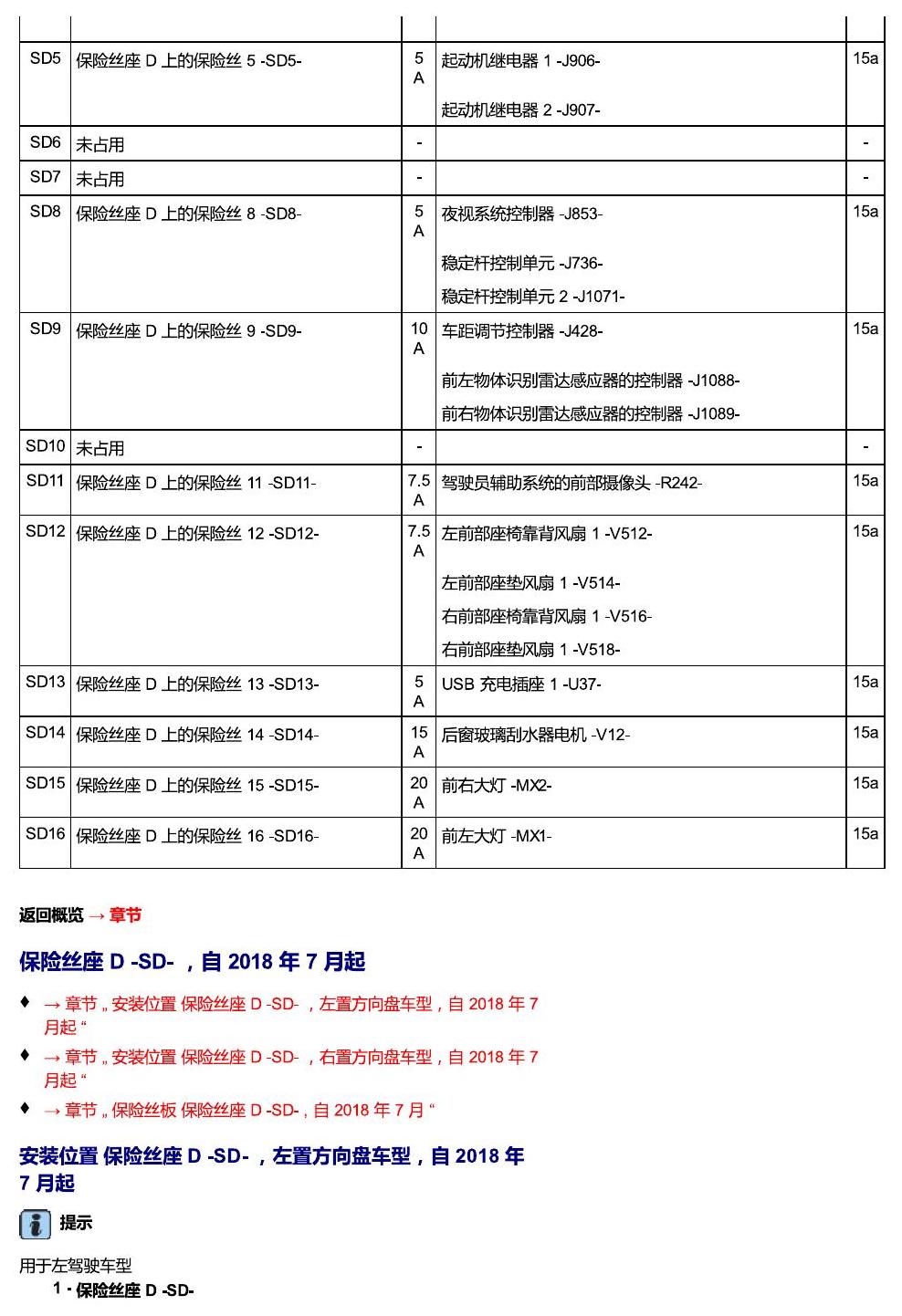

进口大众途锐 保险丝 电路图 原始资料第29页
进口大众途锐 保险丝 电路图

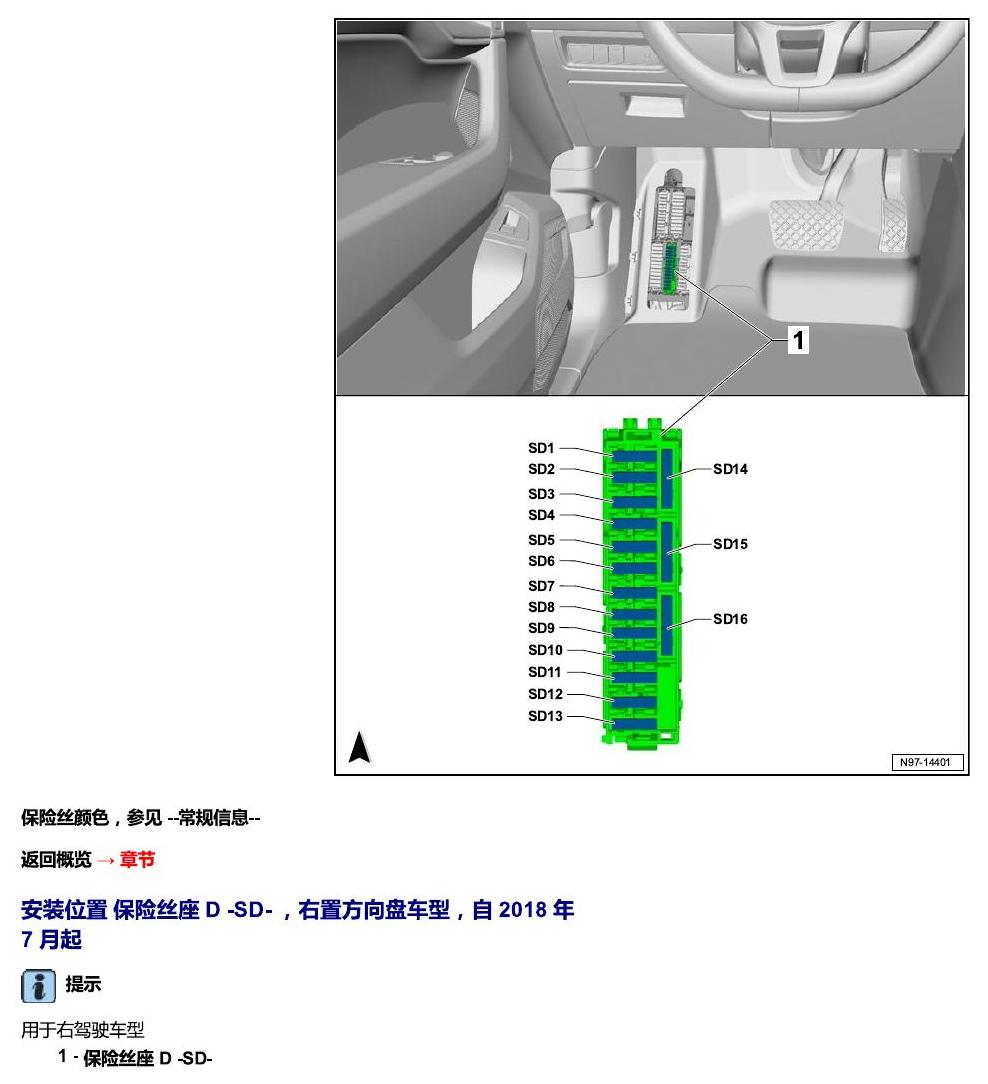

进口大众途锐 保险丝 电路图 原始资料第30页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第31页
进口大众途锐 保险丝 电路图

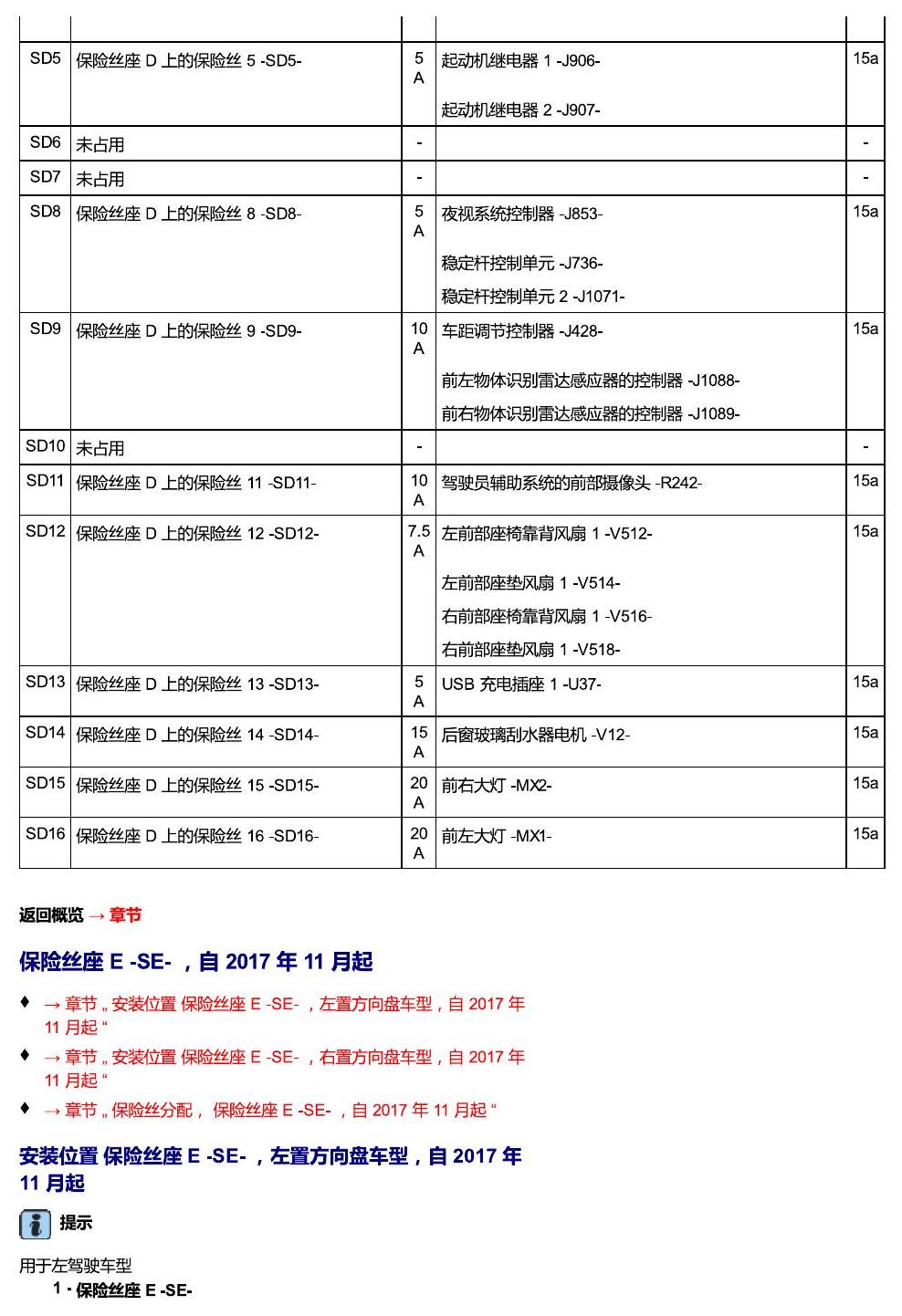

进口大众途锐 保险丝 电路图 原始资料第32页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第33页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第34页
进口大众途锐 保险丝 电路图

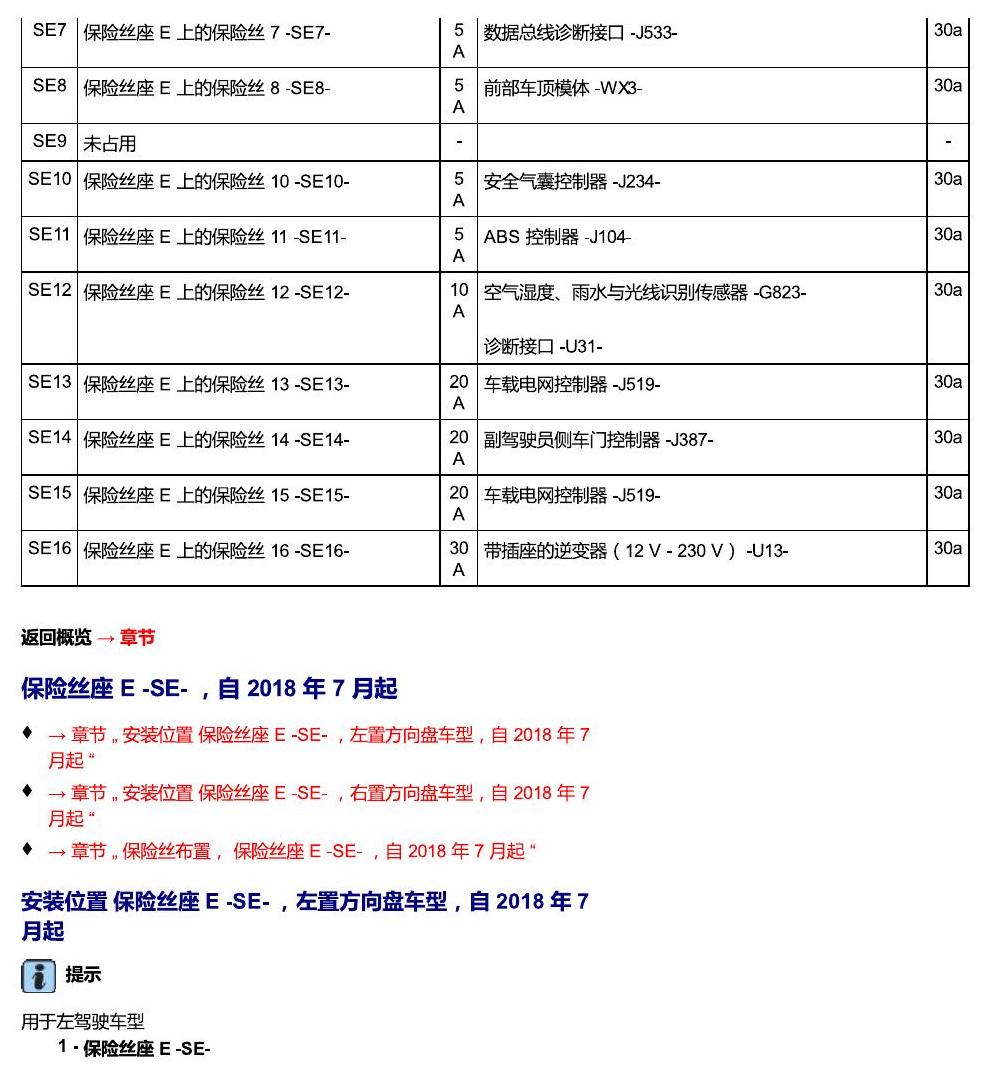

进口大众途锐 保险丝 电路图 原始资料第35页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第36页
进口大众途锐 保险丝 电路图

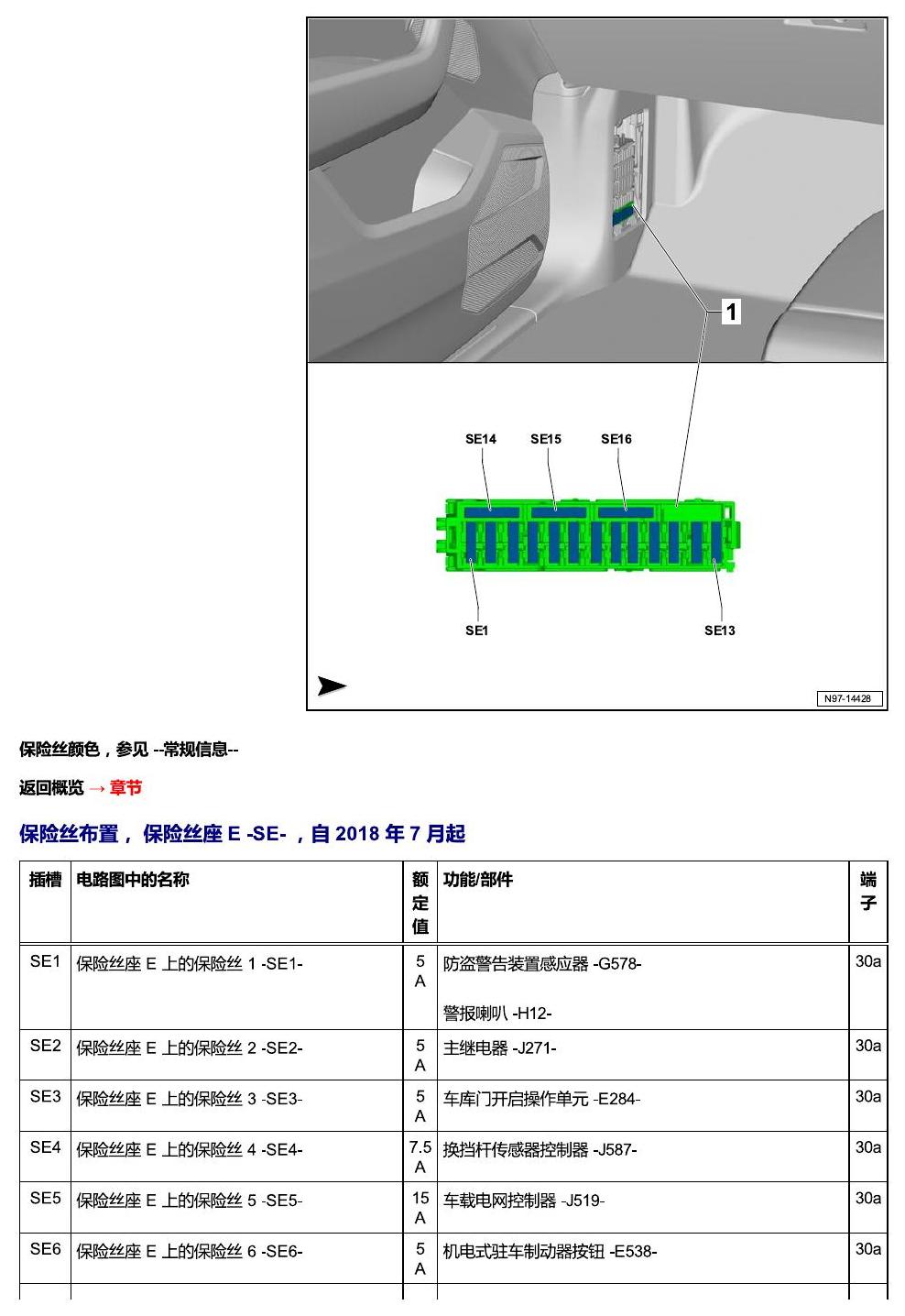

进口大众途锐 保险丝 电路图 原始资料第37页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第38页
进口大众途锐 保险丝 电路图

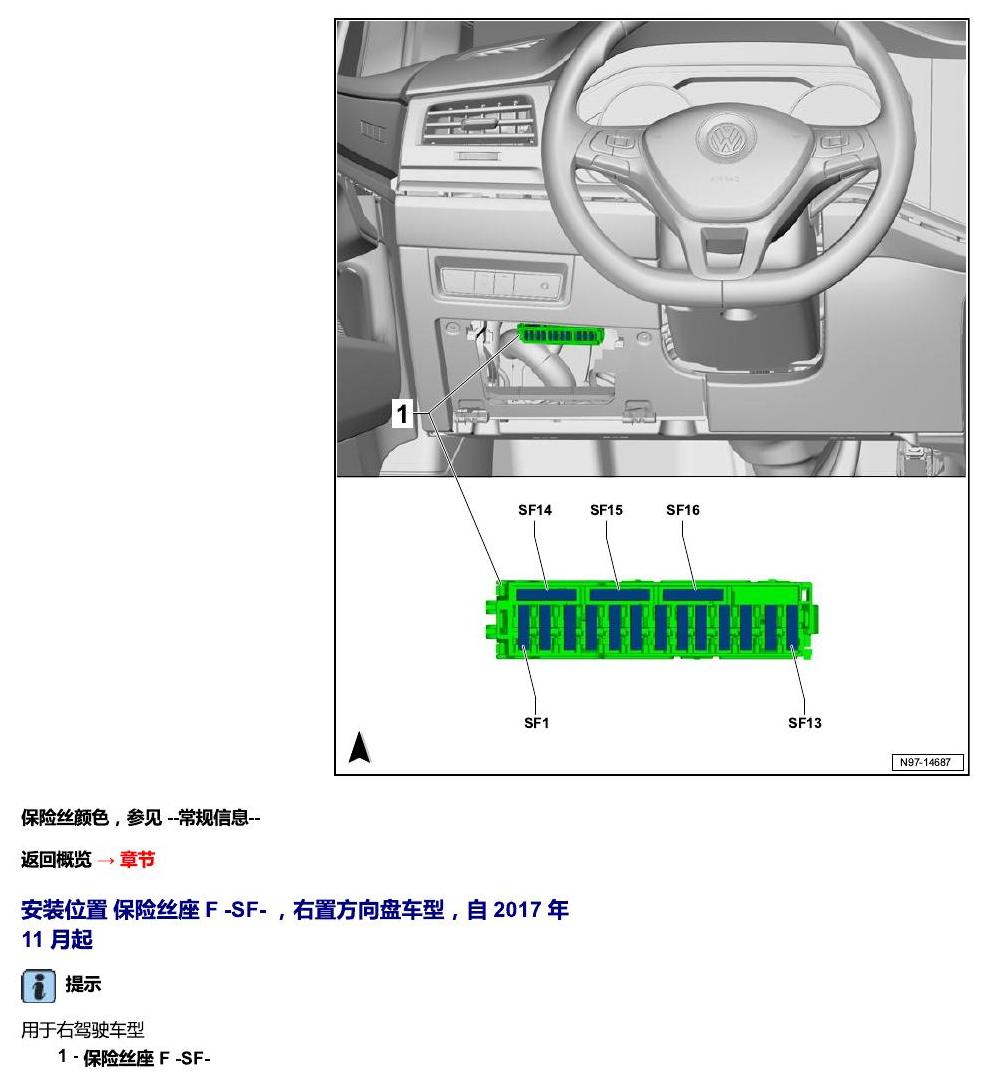

进口大众途锐 保险丝 电路图 原始资料第39页
进口大众途锐 保险丝 电路图

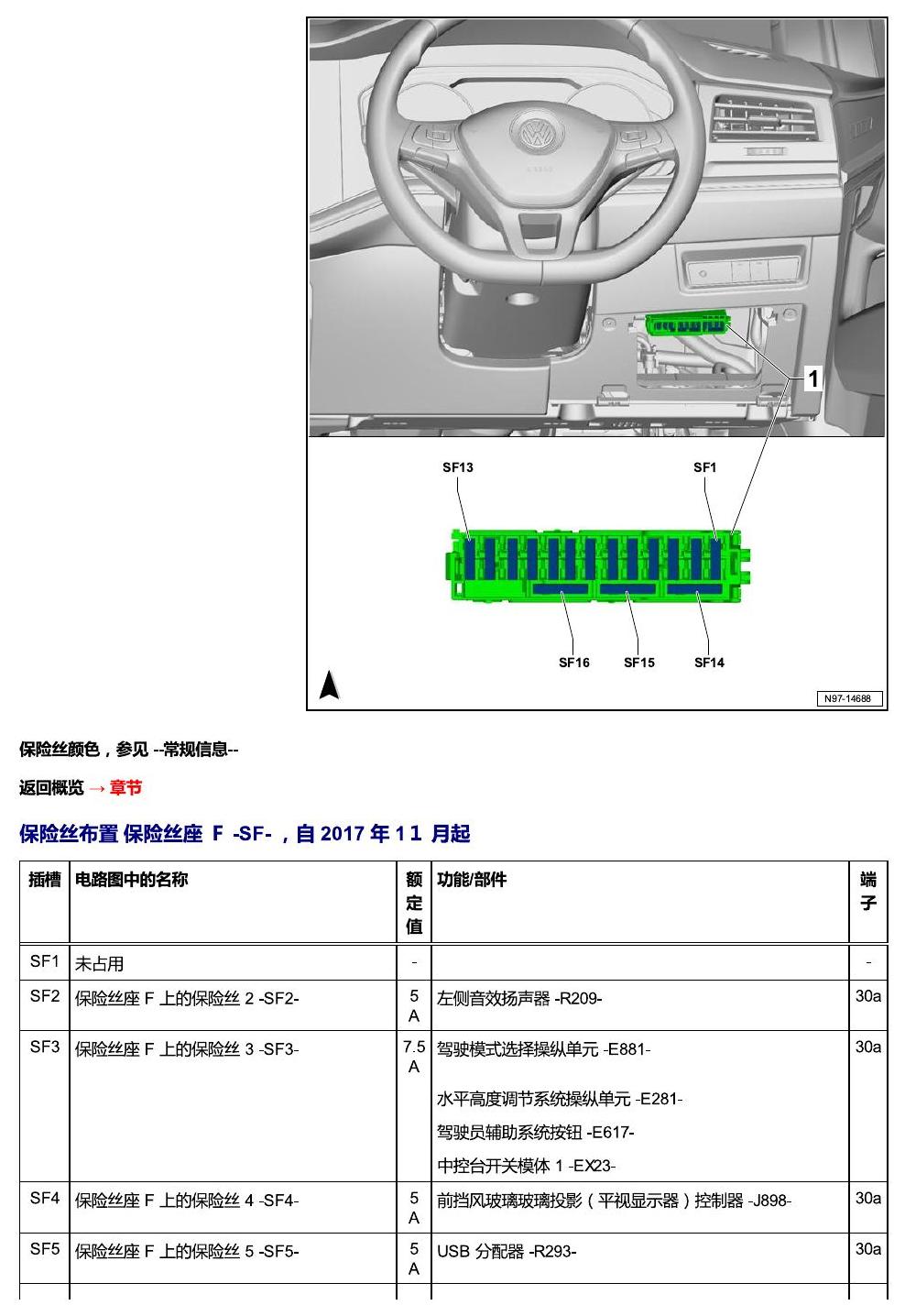

进口大众途锐 保险丝 电路图 原始资料第40页
进口大众途锐 保险丝 电路图

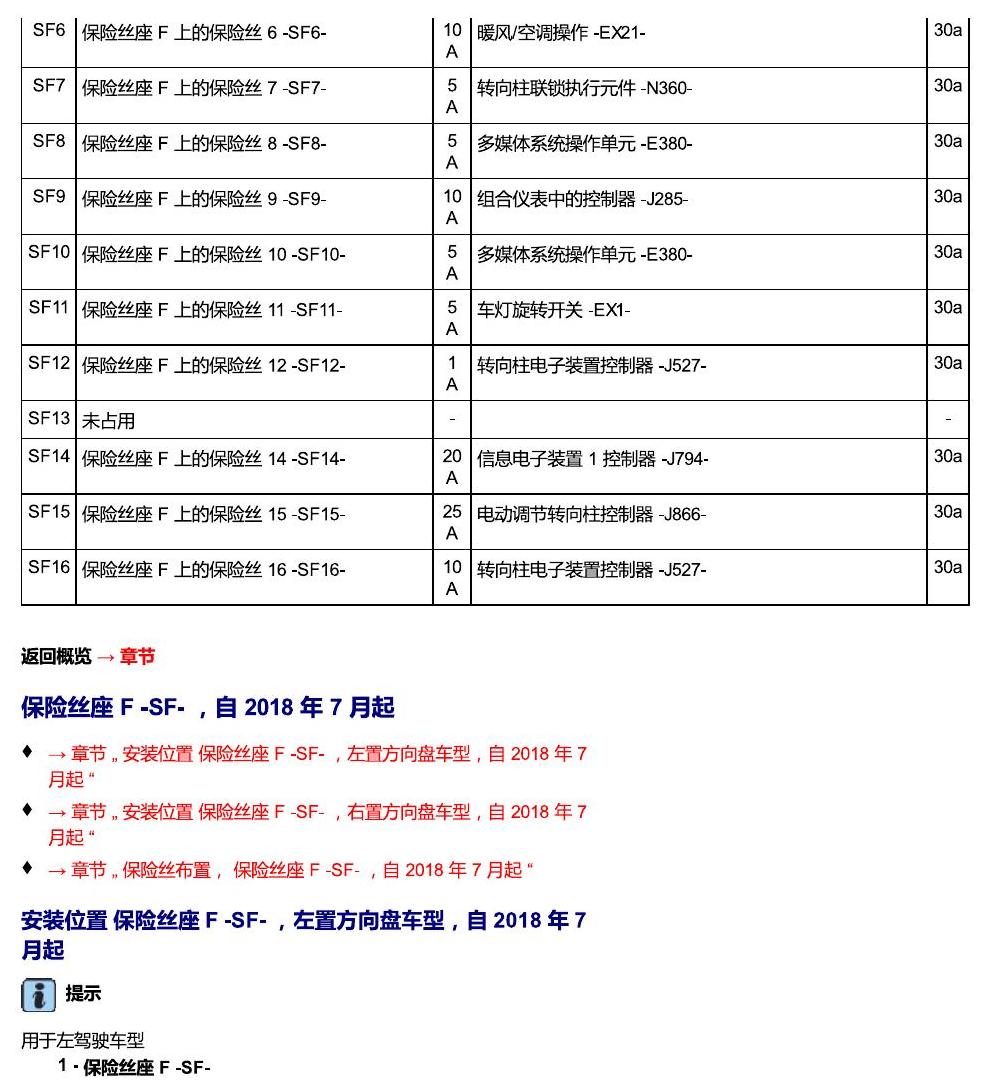

进口大众途锐 保险丝 电路图 原始资料第41页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第42页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第43页
进口大众途锐 保险丝 电路图

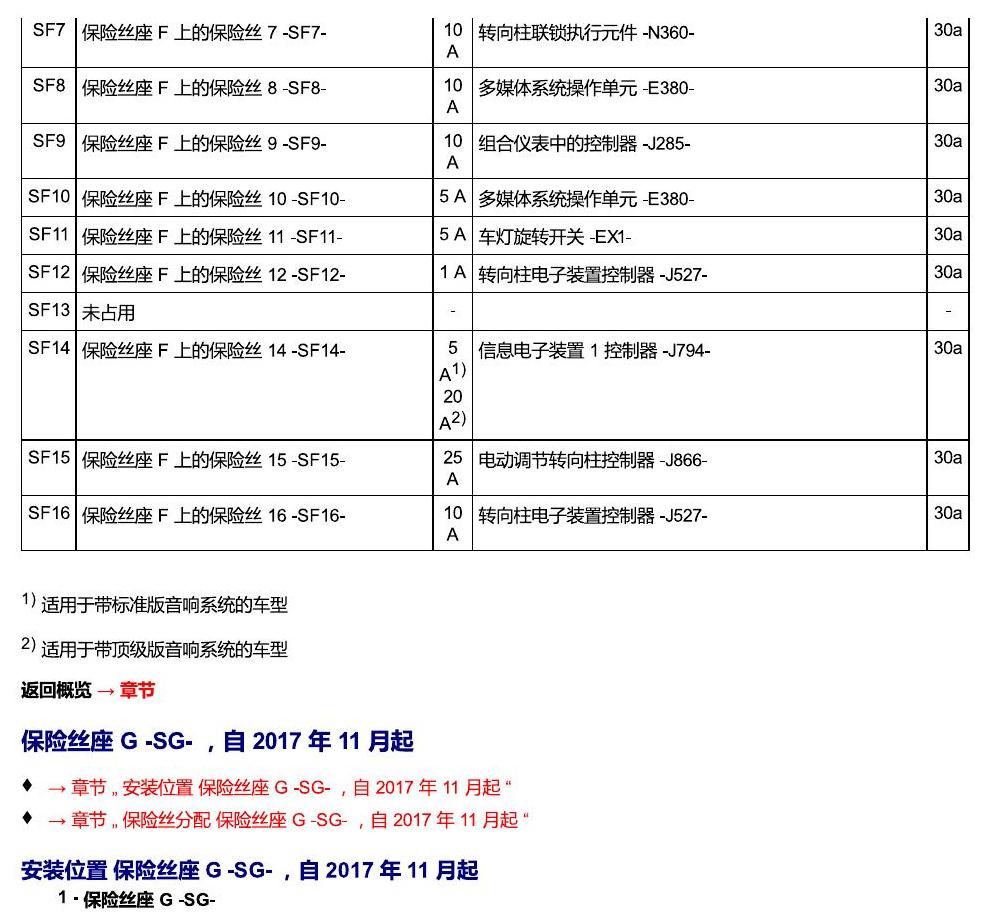

进口大众途锐 保险丝 电路图 原始资料第44页
进口大众途锐 保险丝 电路图

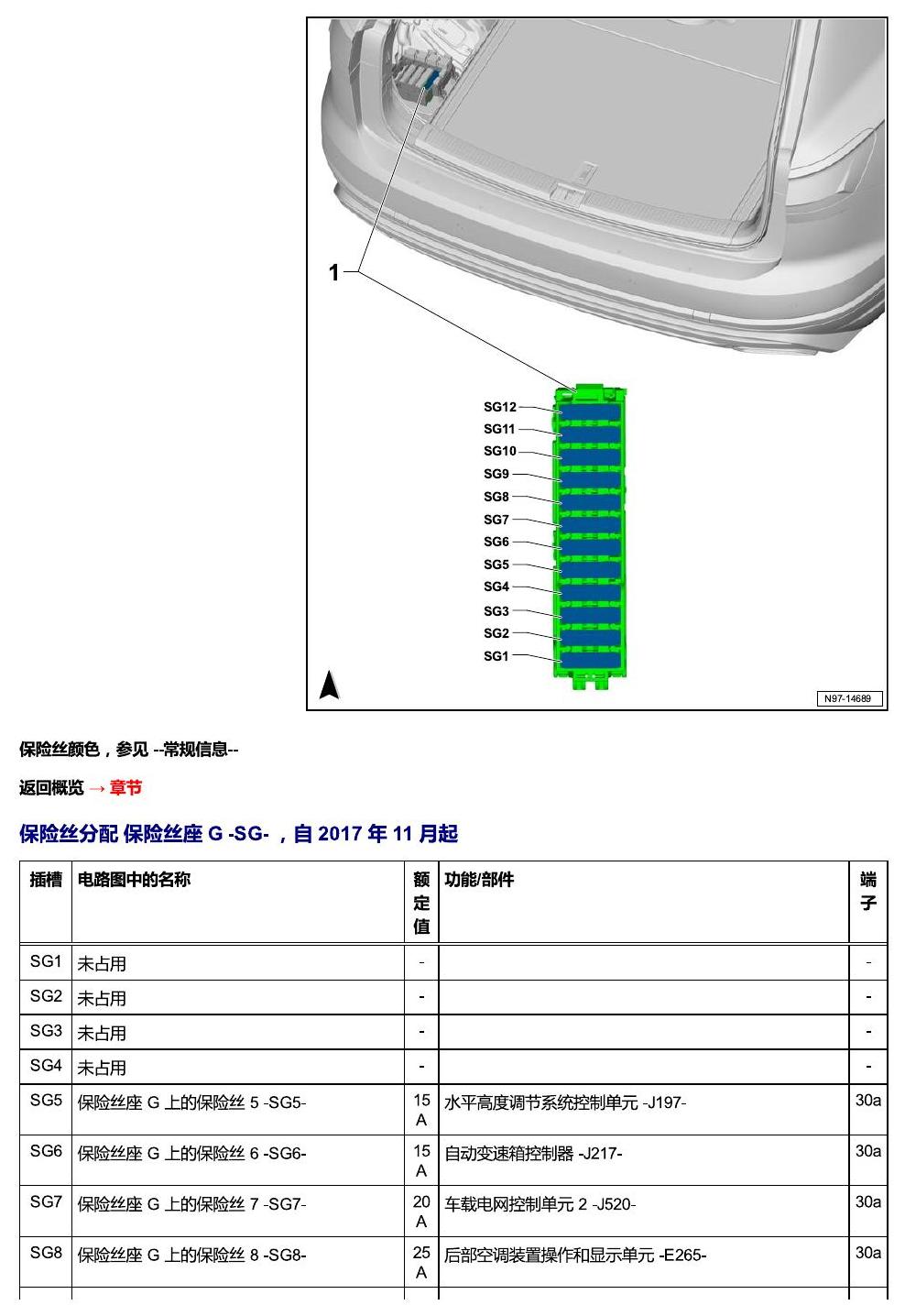

进口大众途锐 保险丝 电路图 原始资料第45页
进口大众途锐 保险丝 电路图

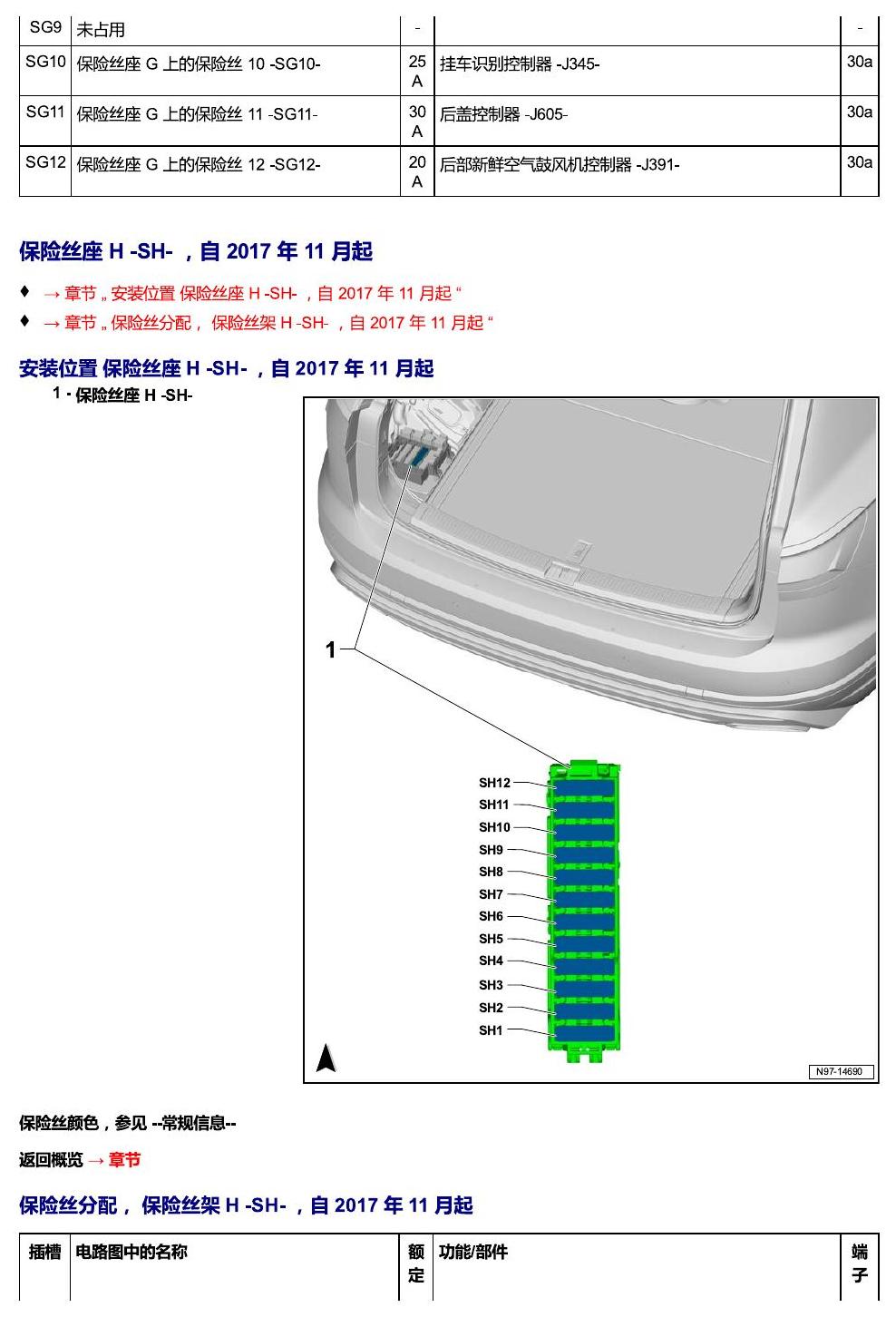

进口大众途锐 保险丝 电路图 原始资料第46页
进口大众途锐 保险丝 电路图

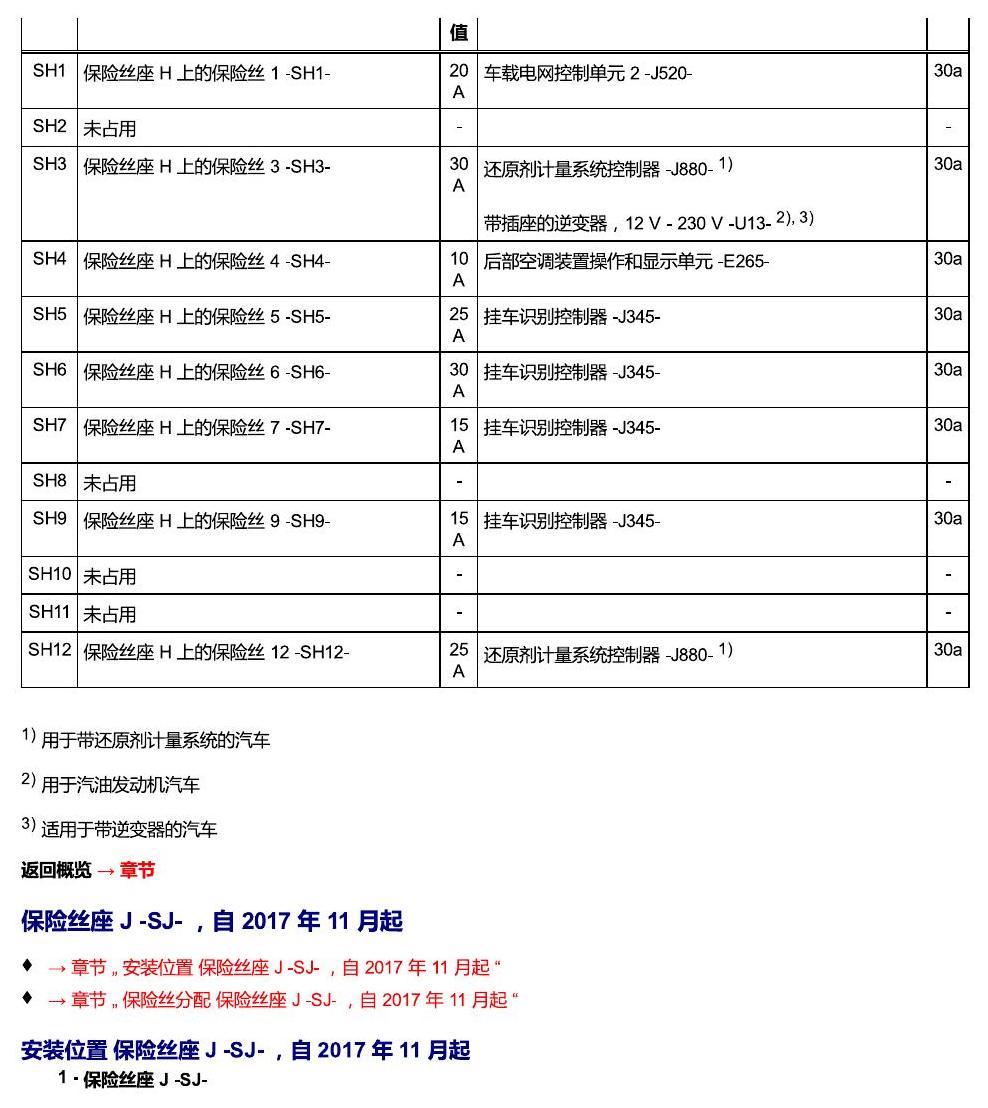

进口大众途锐 保险丝 电路图 原始资料第47页
进口大众途锐 保险丝 电路图
进口大众途锐 保险丝 电路图 原始资料第48页
进口大众途锐 保险丝 电路图

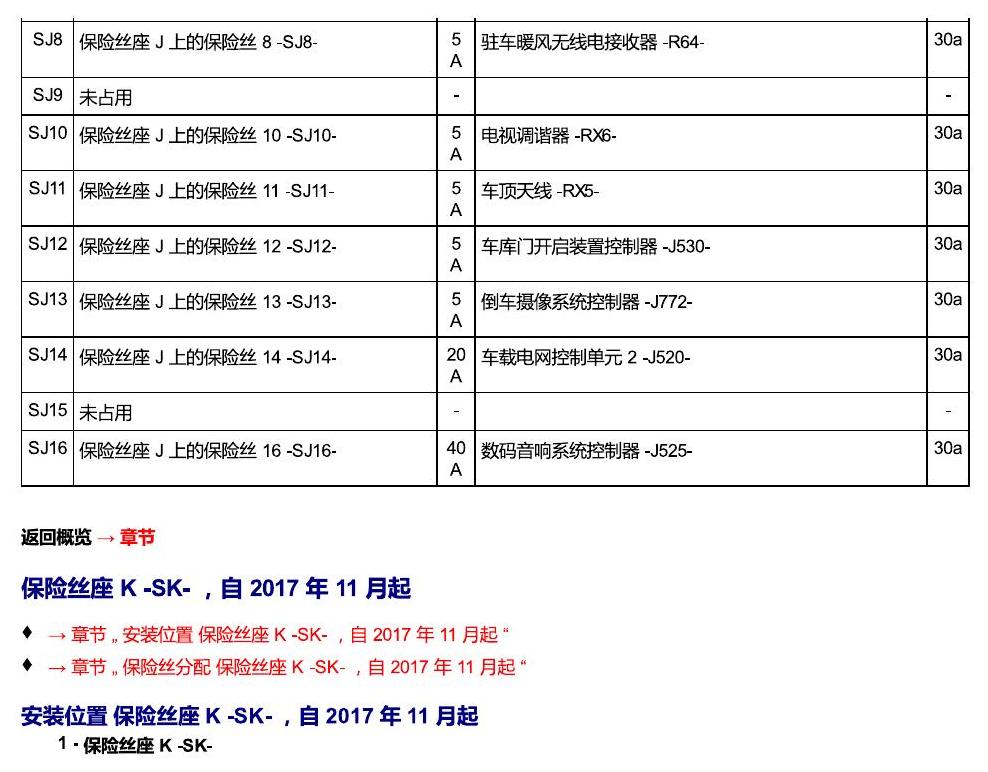

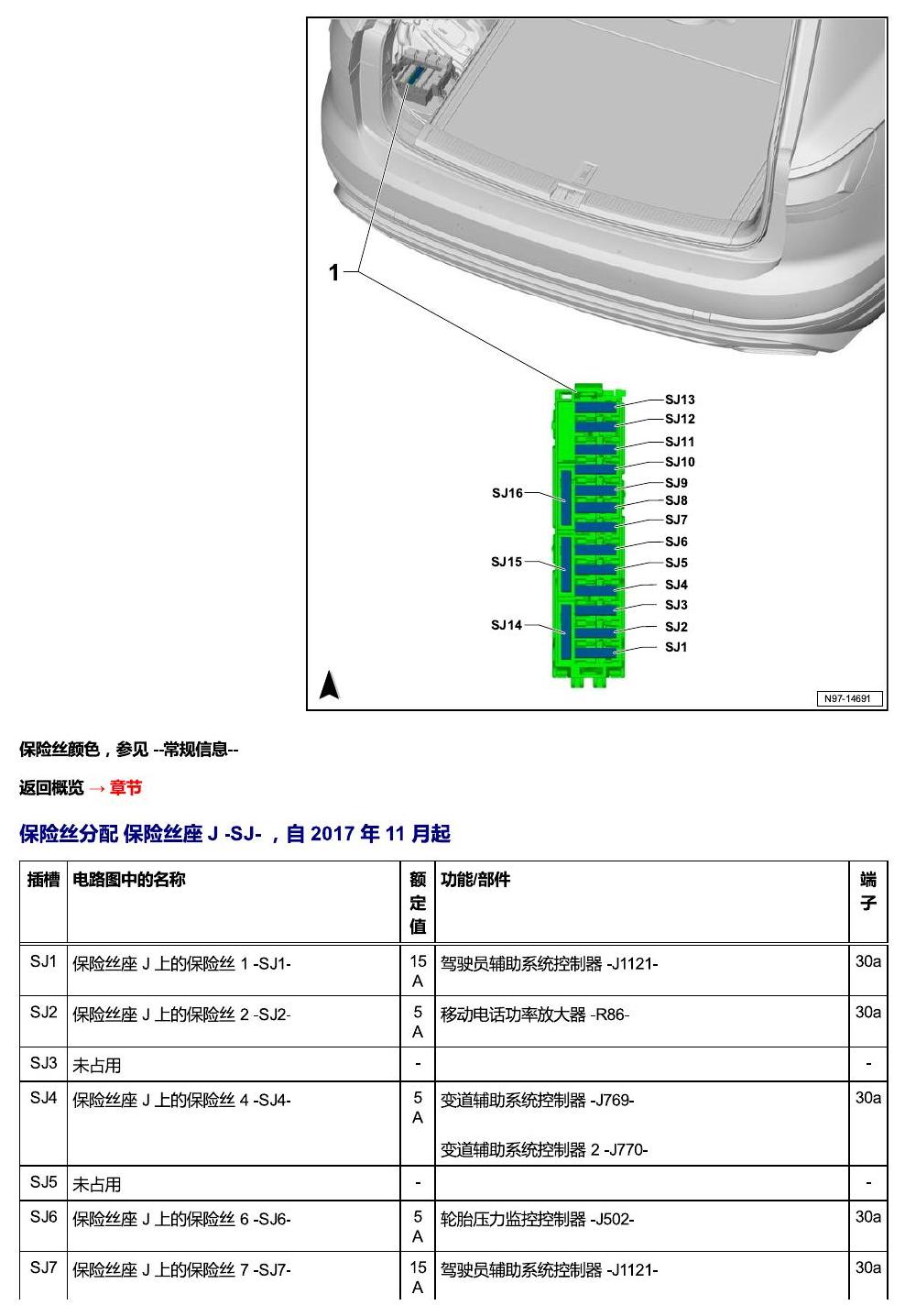

进口大众途锐 保险丝 电路图 原始资料第49页
进口大众途锐 保险丝 电路图

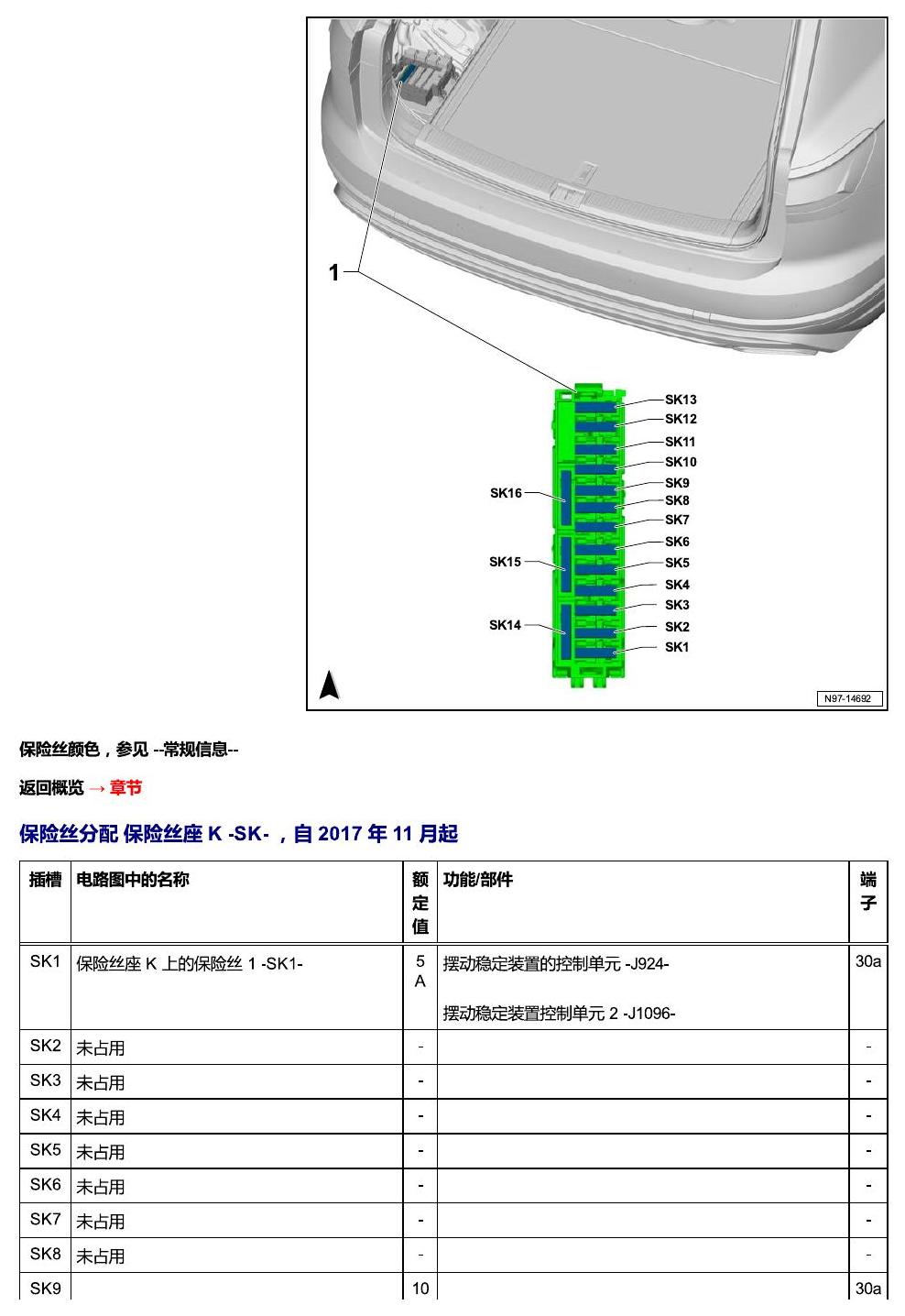

进口大众途锐 保险丝 电路图 原始资料第50页
进口大众途锐 保险丝 电路图

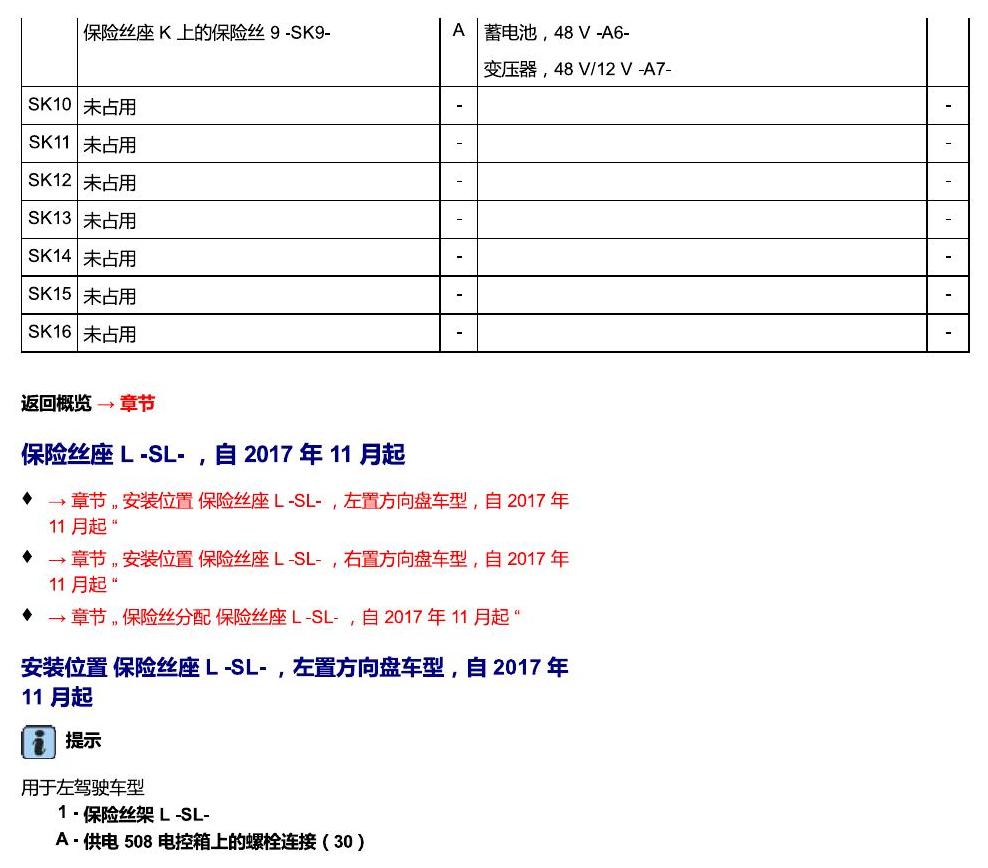

进口大众途锐 保险丝 电路图 原始资料第51页
进口大众途锐 保险丝 电路图

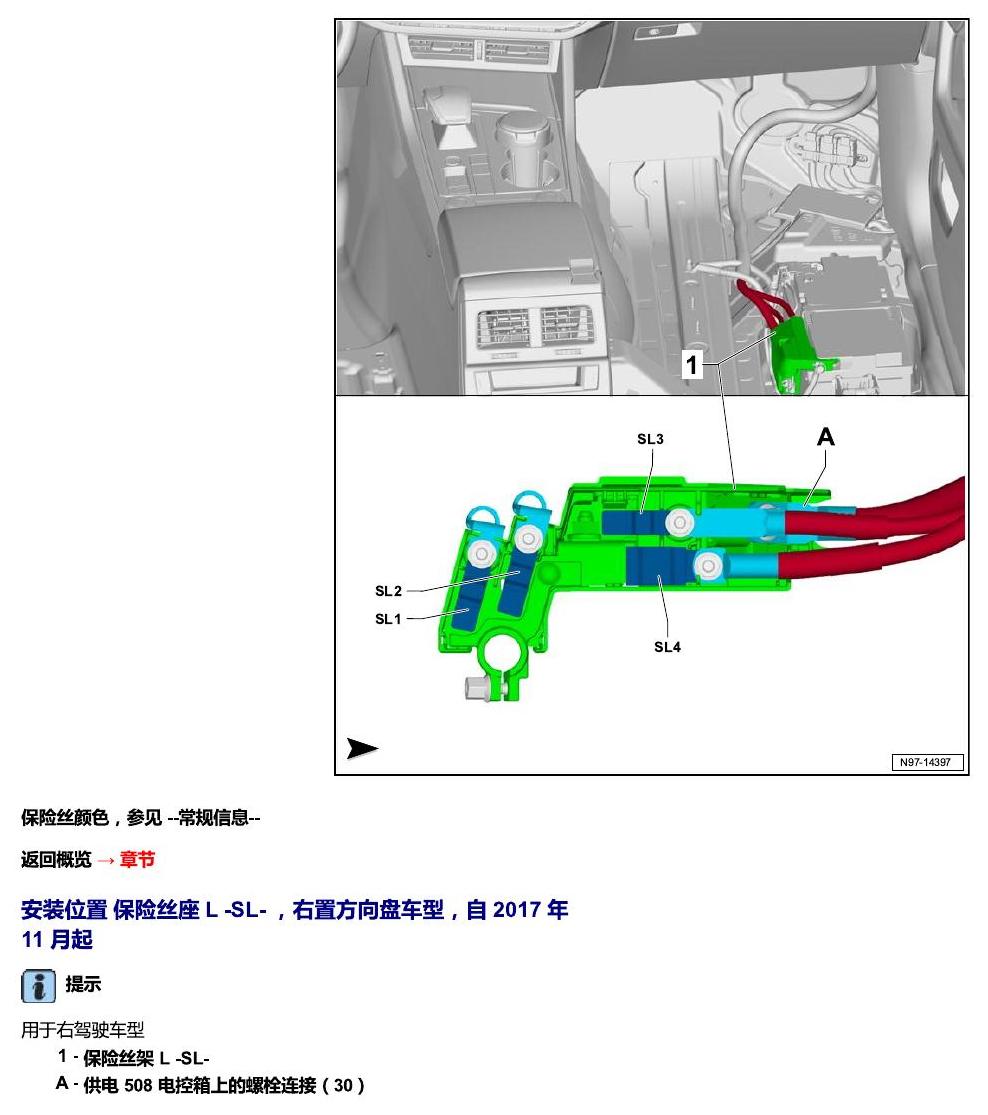

进口大众途锐 保险丝 电路图 原始资料第52页
进口大众途锐 保险丝 电路图

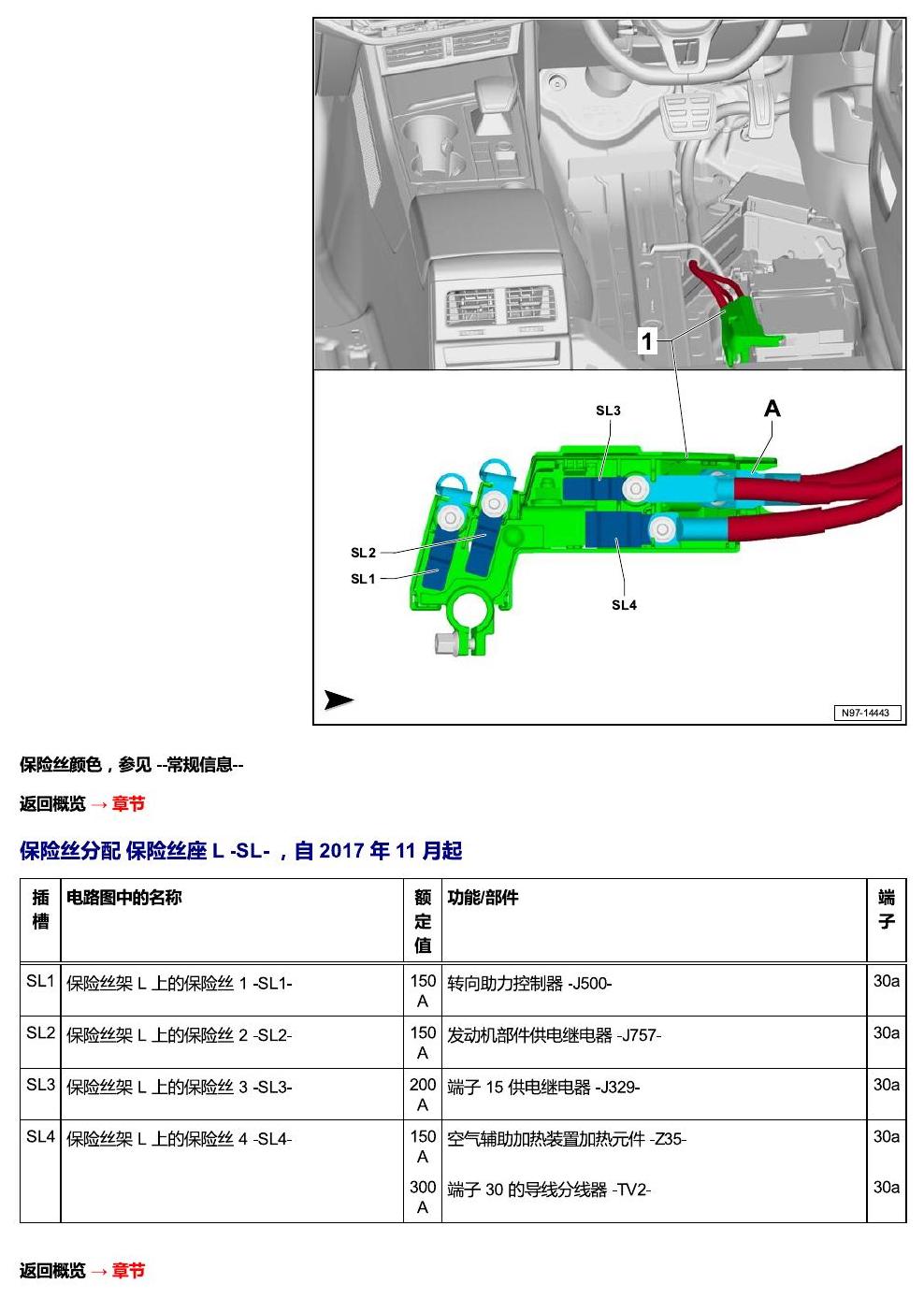

进口大众途锐 保险丝 电路图 原始资料第53页
进口大众途锐 保险丝 电路图

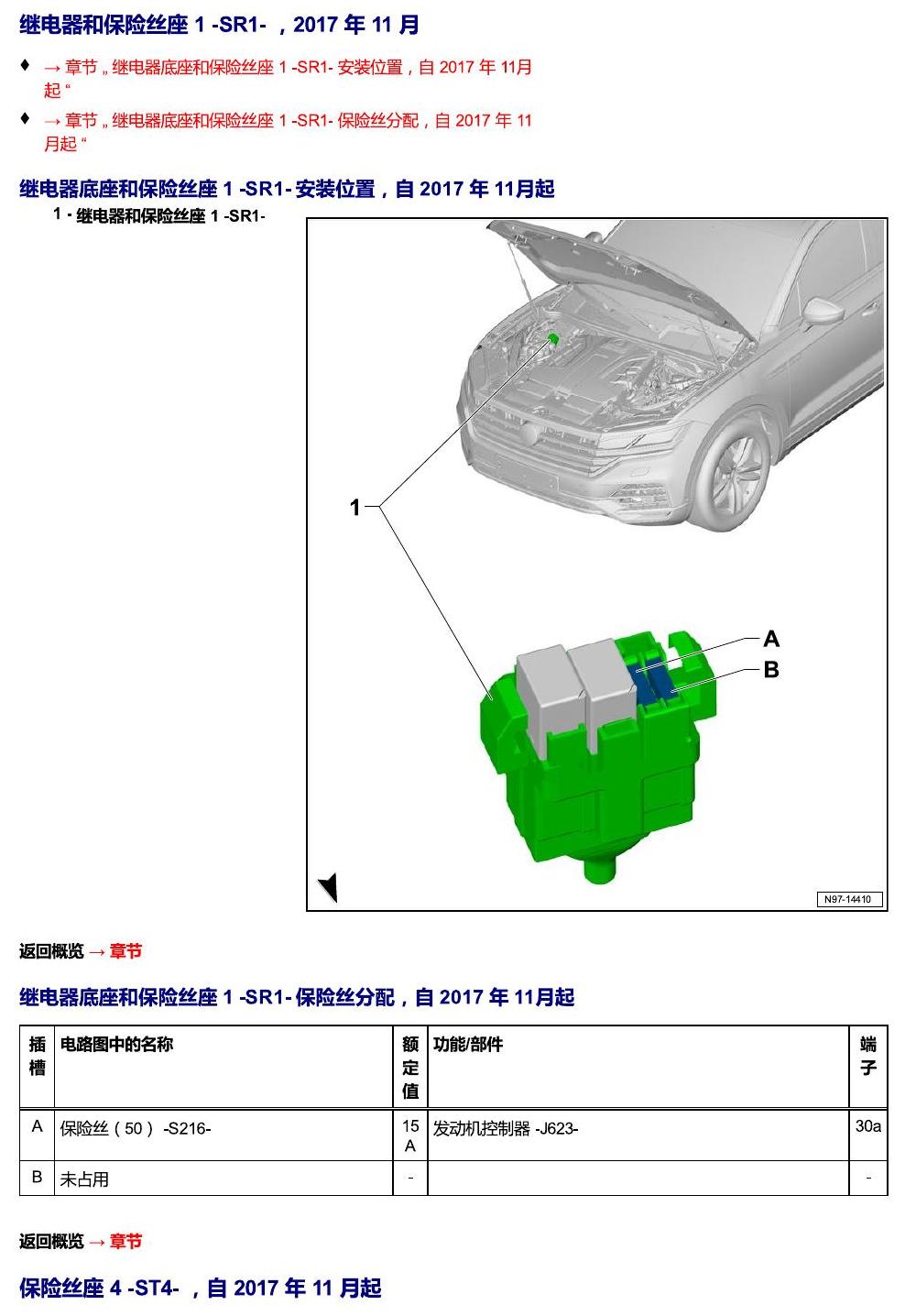

进口大众途锐 保险丝 电路图 原始资料第54页
进口大众途锐 保险丝 电路图

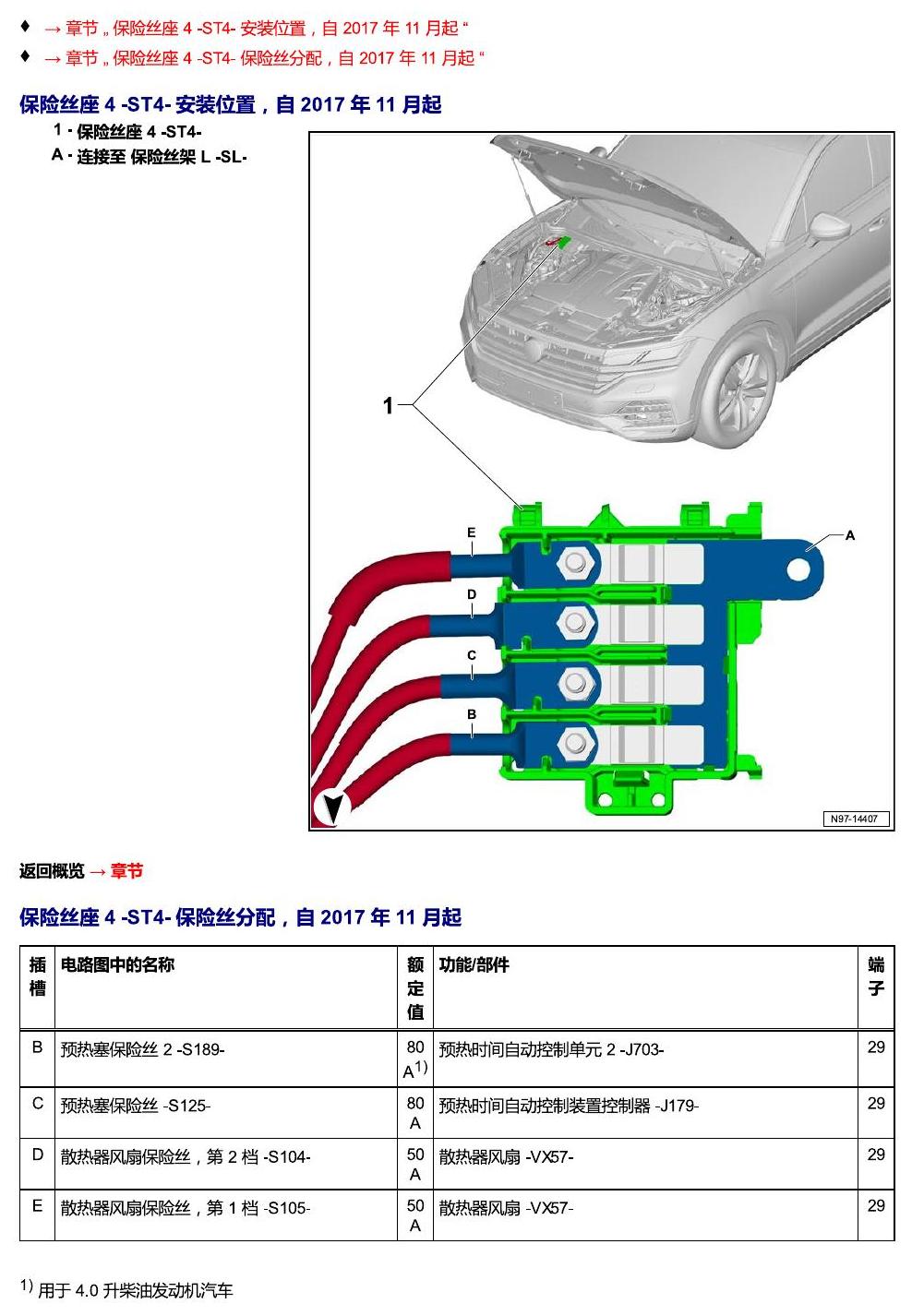

进口大众途锐 保险丝 电路图 原始资料第55页
进口大众途锐 保险丝 电路图

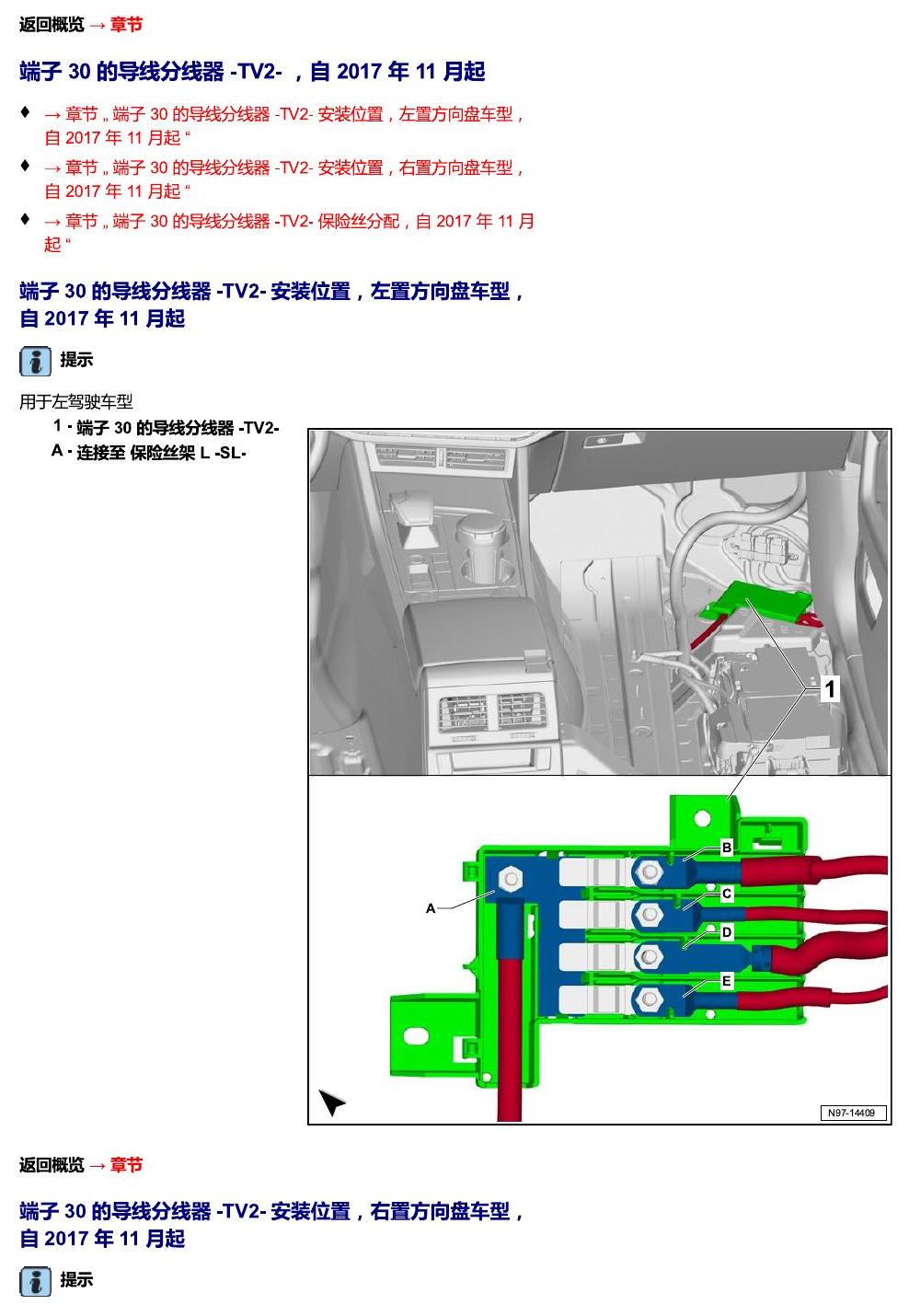

进口大众途锐 保险丝 电路图 原始资料第56页
进口大众途锐 保险丝 电路图

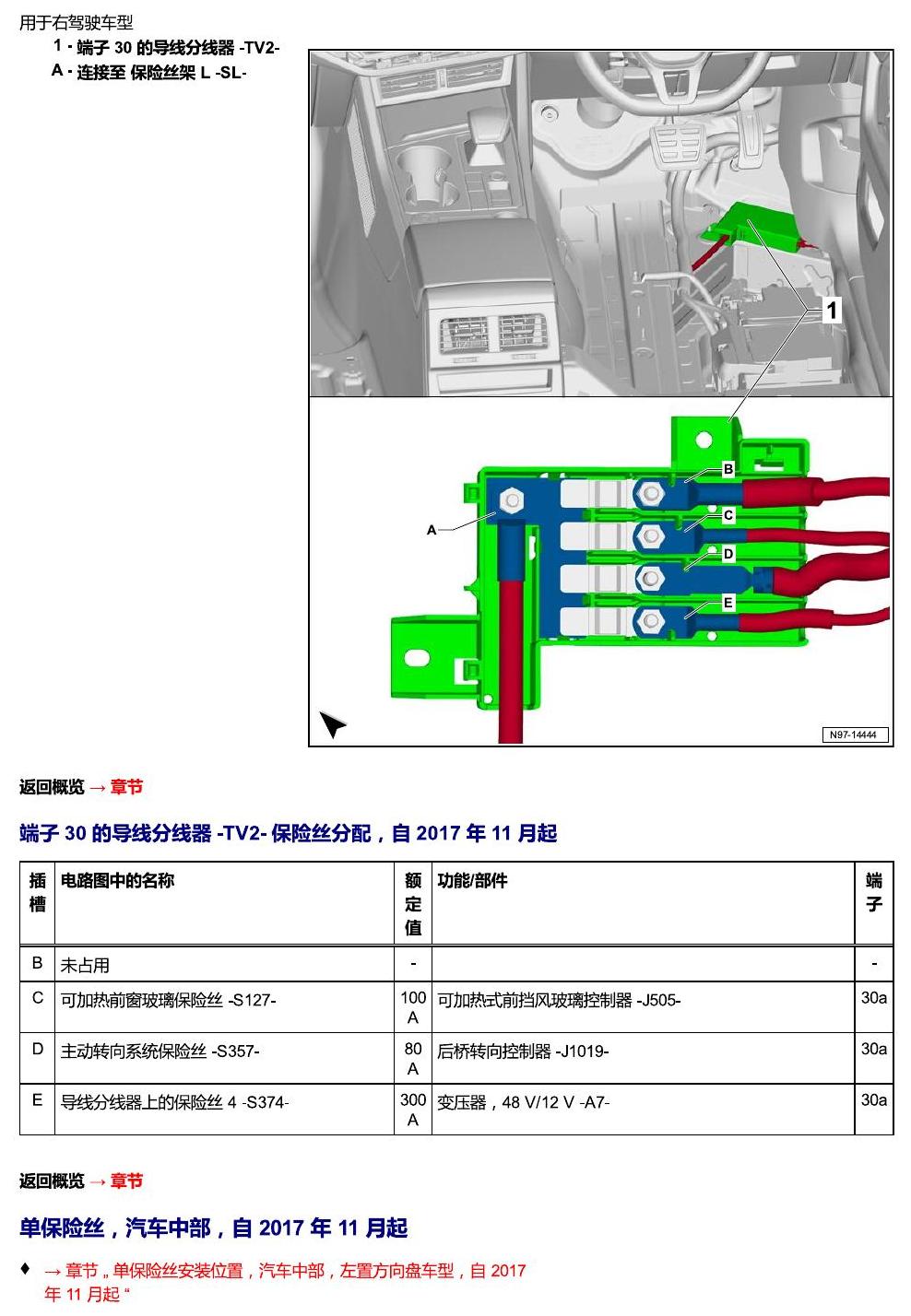

进口大众途锐 保险丝 电路图 原始资料第57页
进口大众途锐 保险丝 电路图

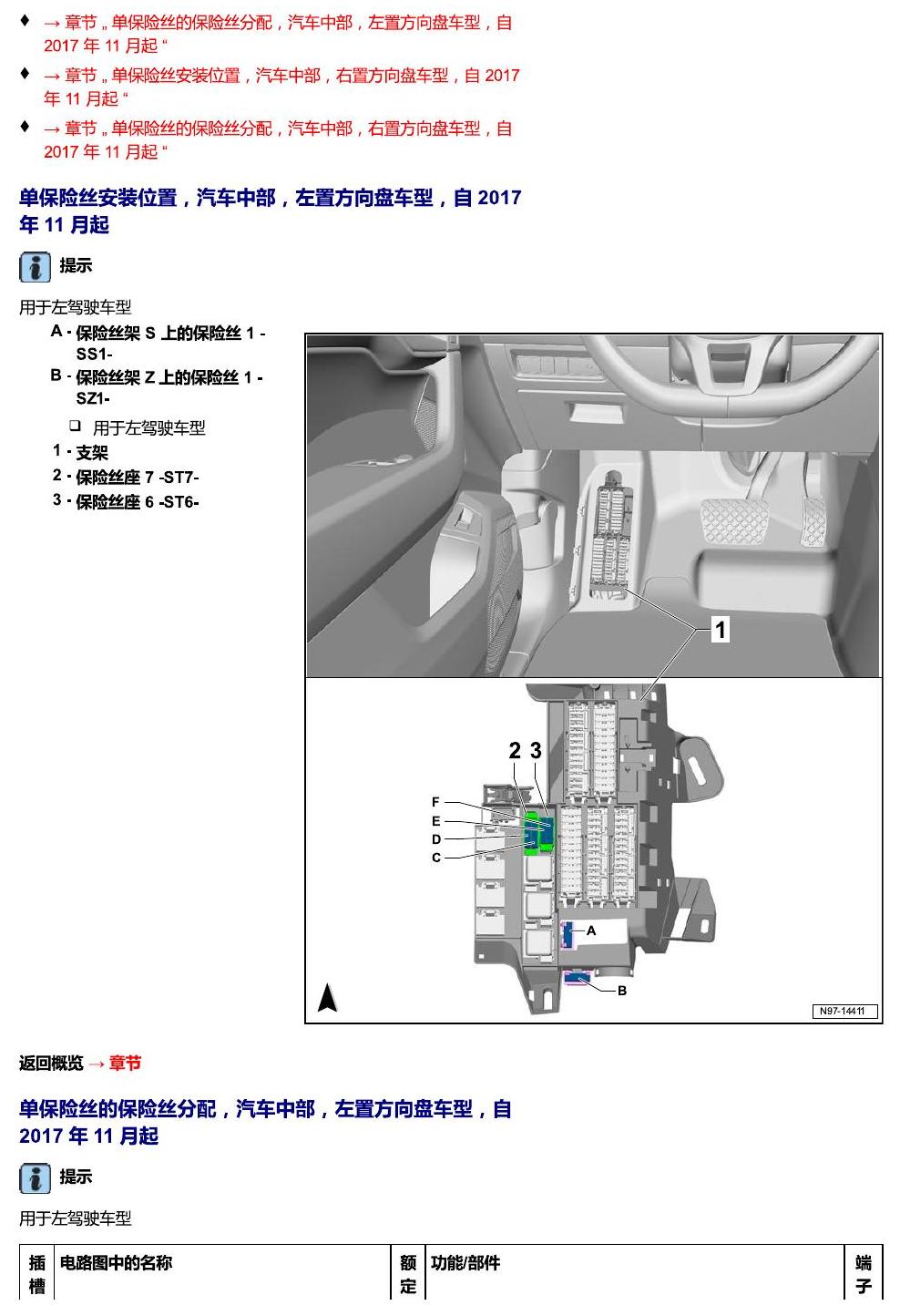

进口大众途锐 保险丝 电路图 原始资料第58页
进口大众途锐 保险丝 电路图

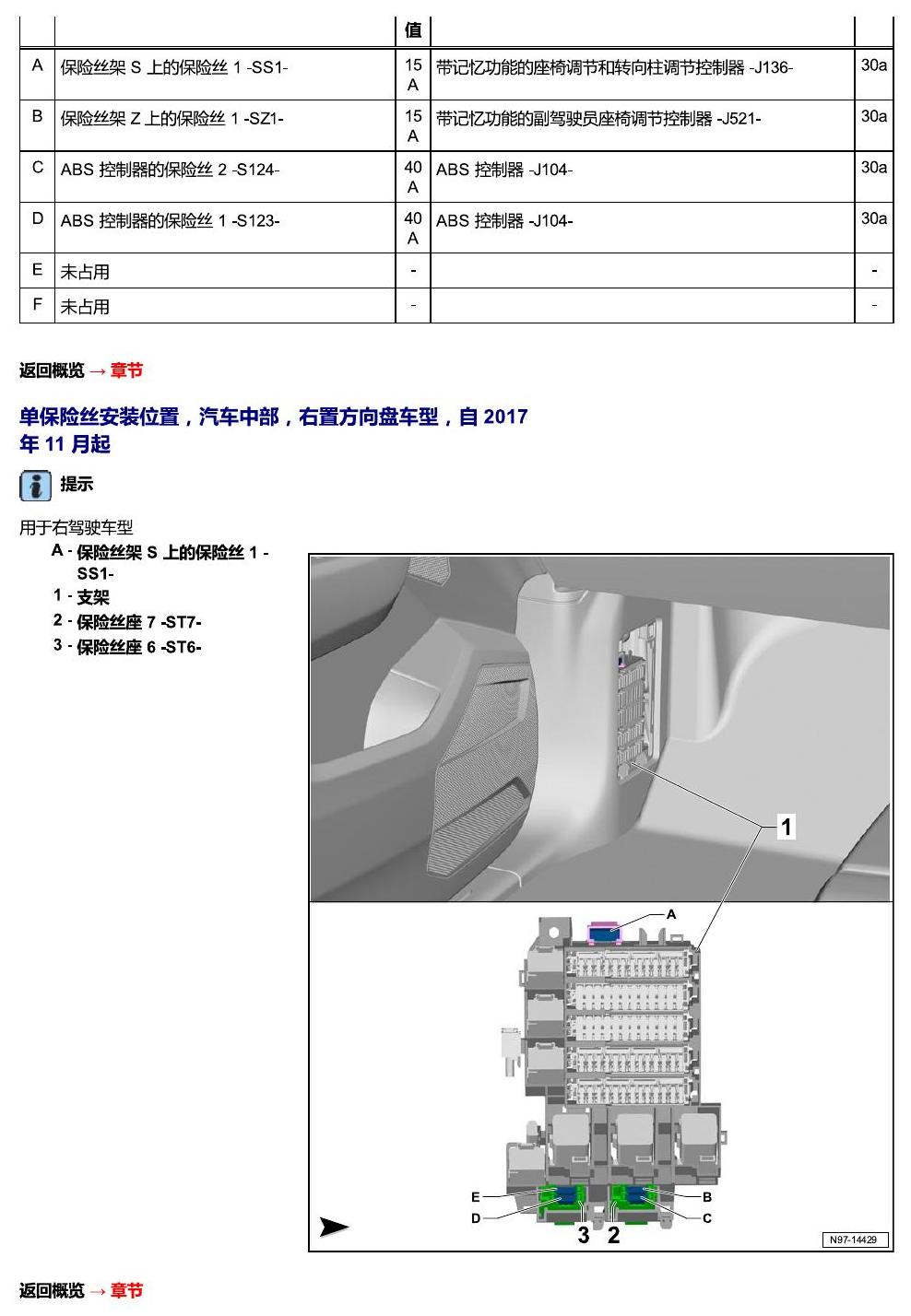

进口大众途锐 保险丝 电路图 原始资料第59页
进口大众途锐 保险丝 电路图

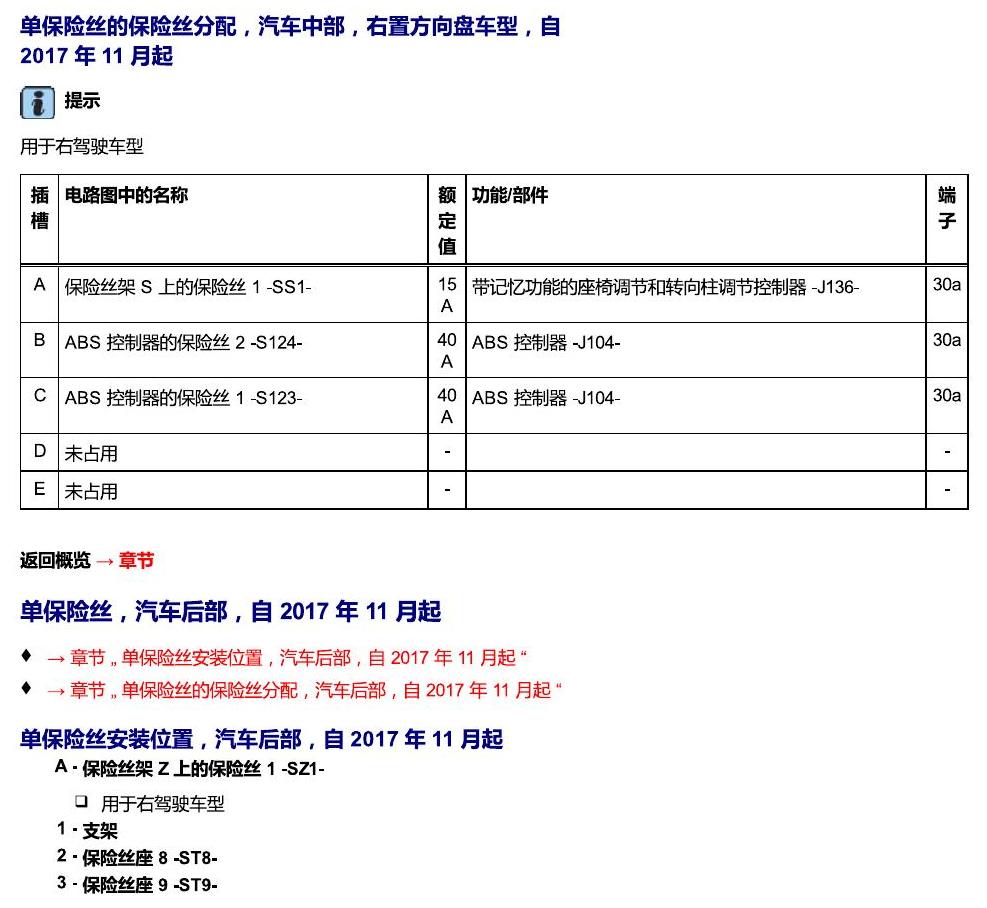

进口大众途锐 保险丝 电路图 原始资料第60页
进口大众途锐 保险丝 电路图

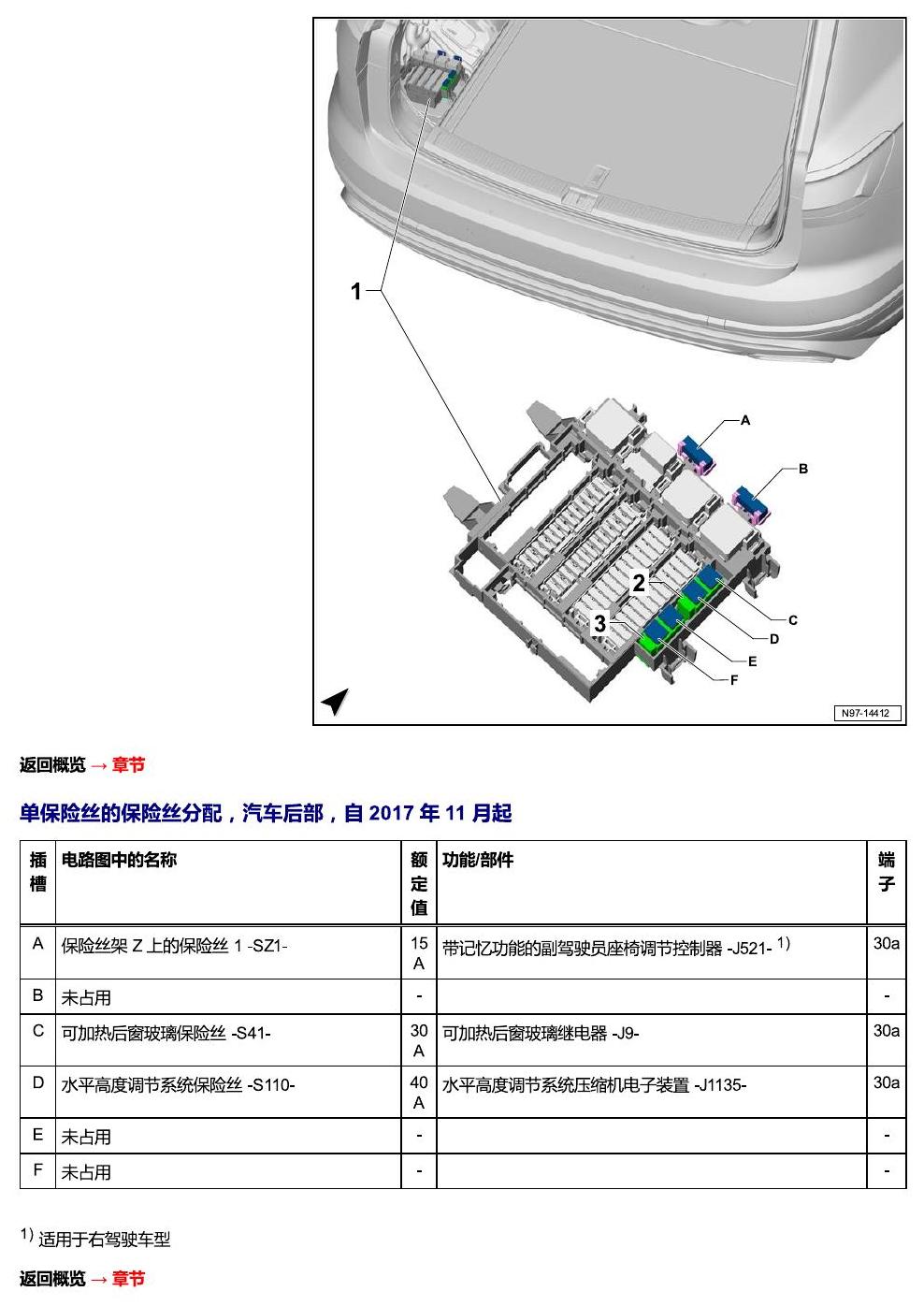

进口大众途锐 保险丝 电路图 原始资料第61页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
