进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
4751
文章
1
粉丝
电路速查评论2阅读模式
摘要进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图资料。

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 8 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

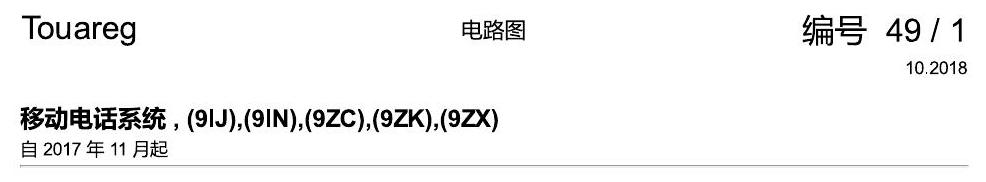

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

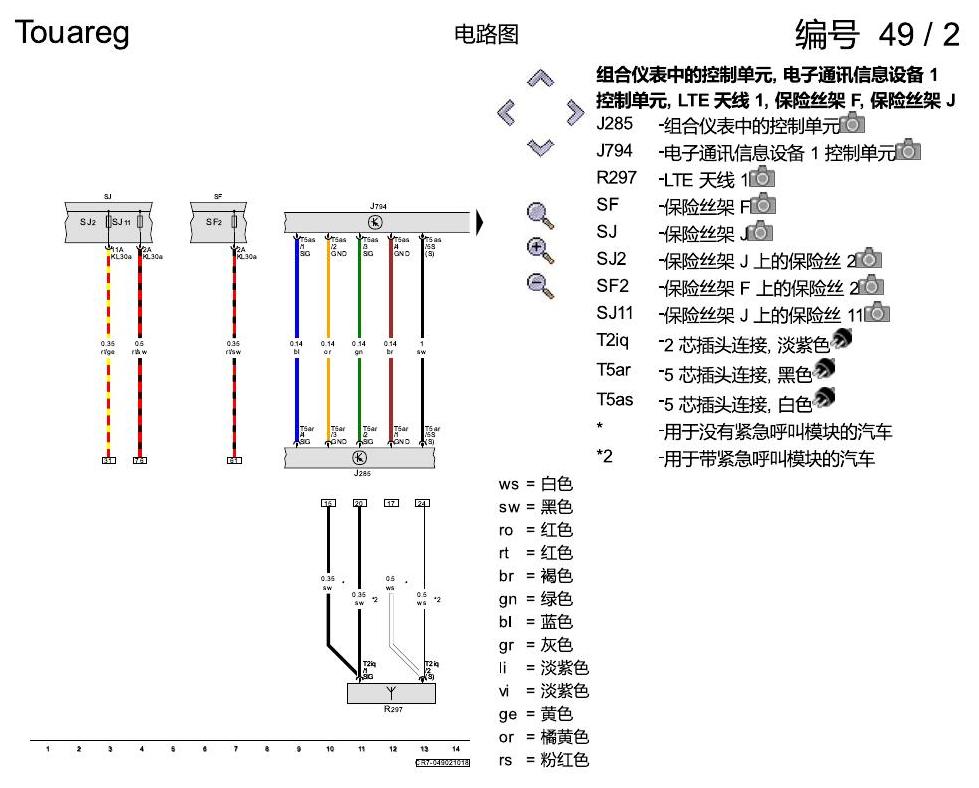

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第1页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第2页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

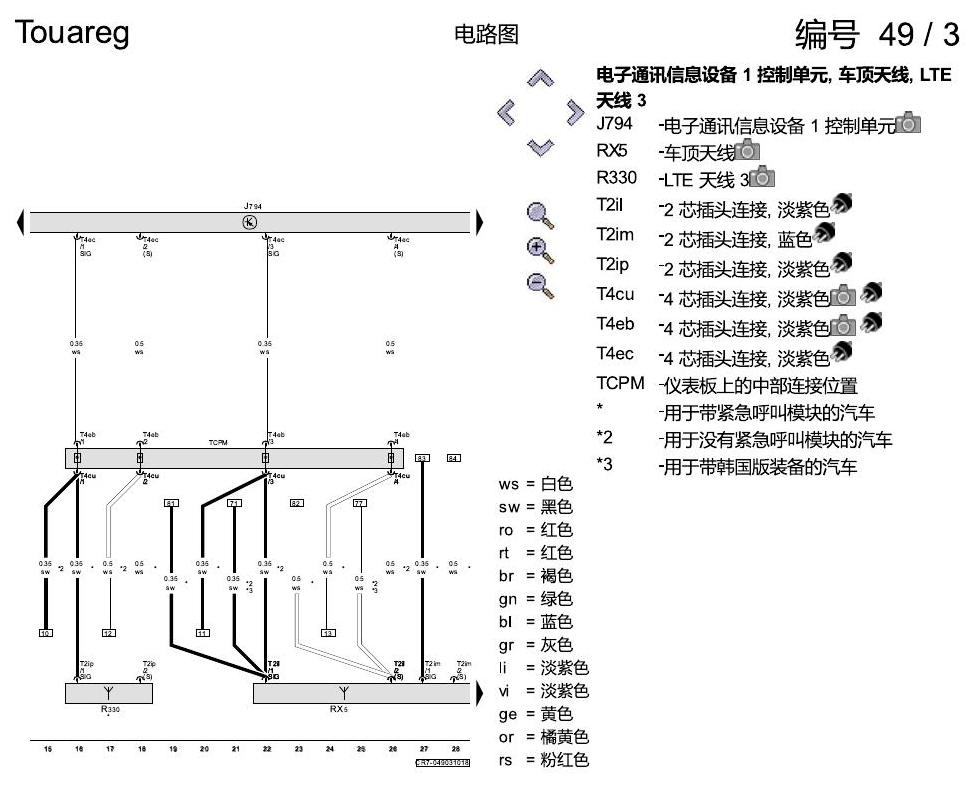

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第3页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

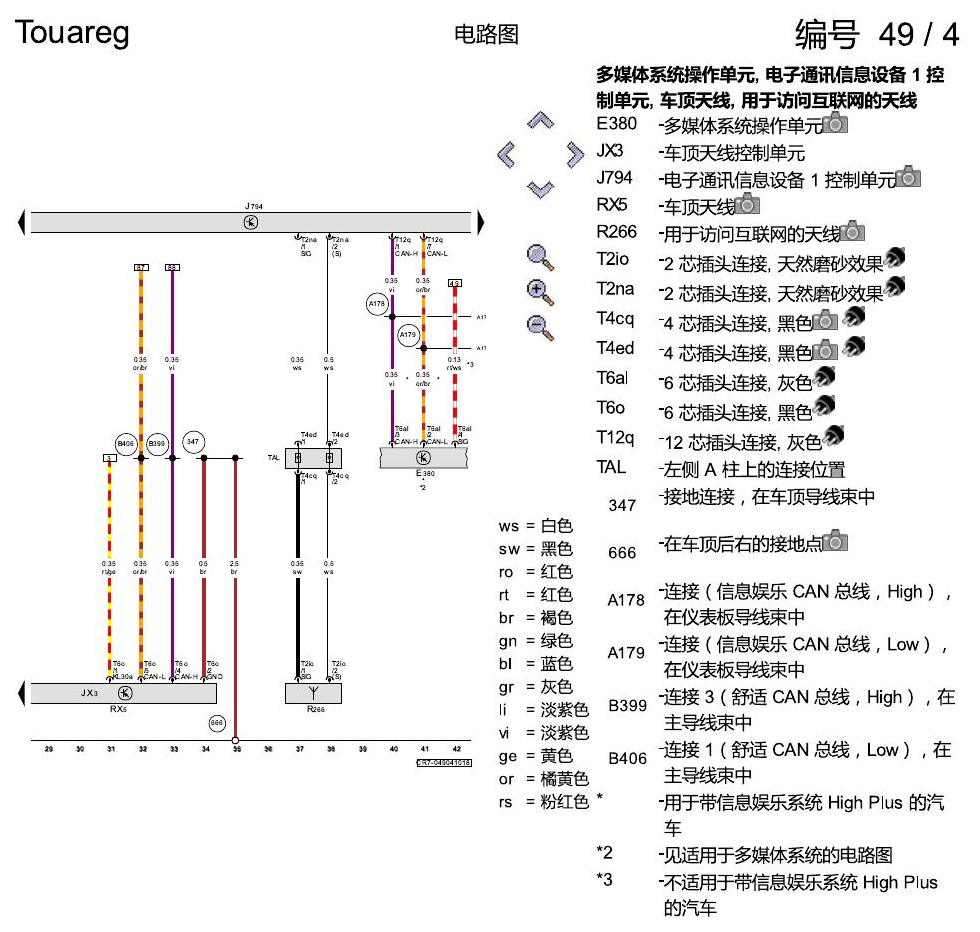

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第4页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

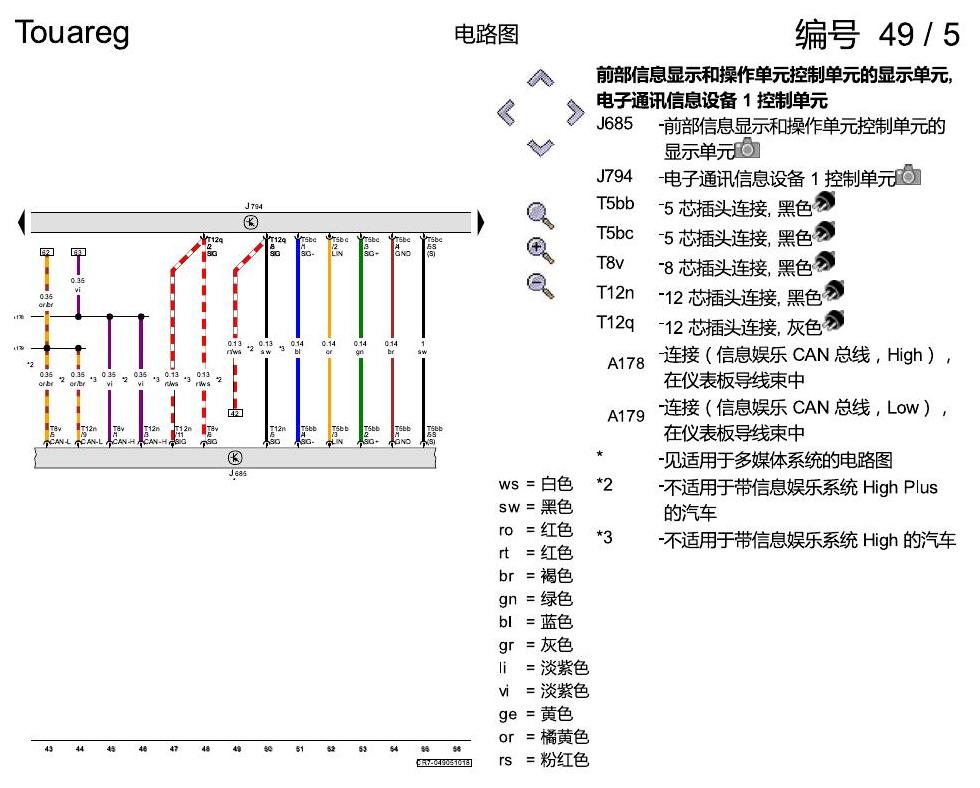

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第5页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

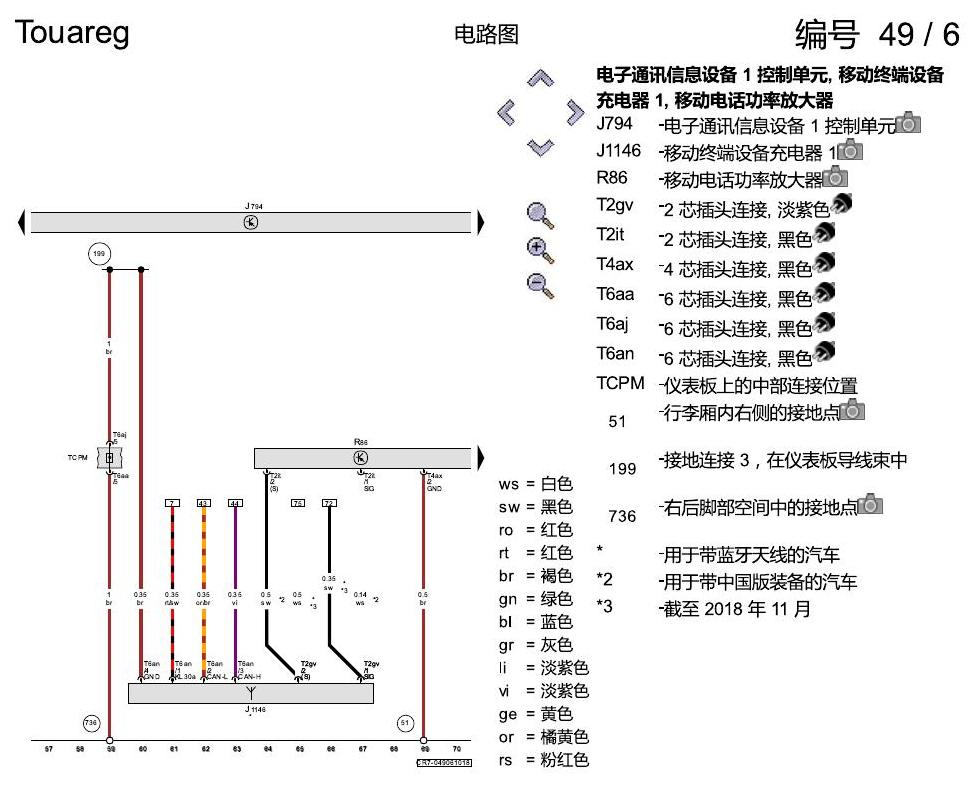

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第6页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

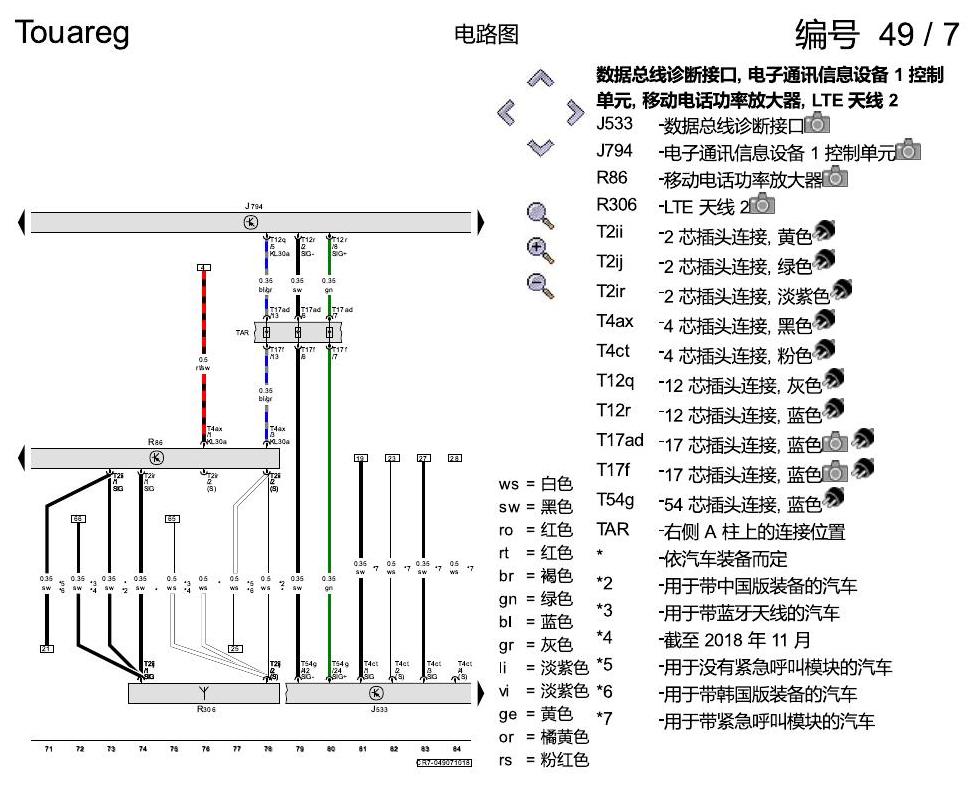

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第7页
进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图

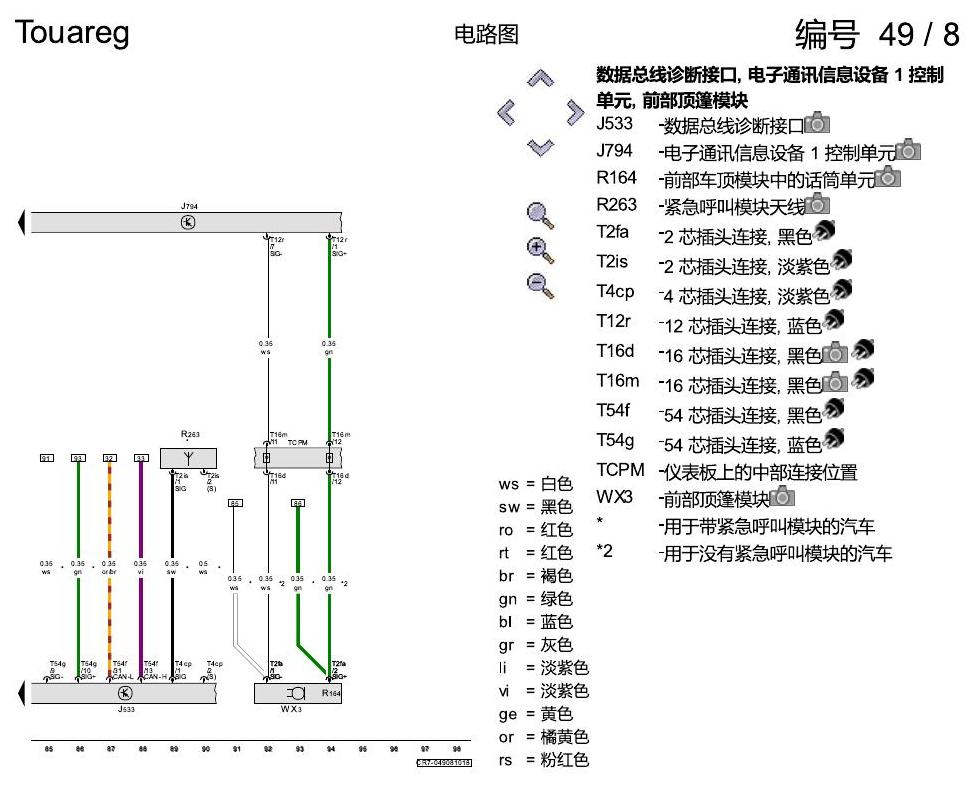

进口大众途锐 移动电话系统 , (9IJ),(9IN),(9ZC),(9ZK),(9ZX) 电路图 原始资料第8页
