凌志车系端子图

2024年12月28日 04:00:00肖师傅

肖师傅

管理员, Keymaster

8443
文章

1
粉丝

端子速查评论2阅读模式

摘要凌志车系端子资料。

凌志车系端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图

下方为原始资料图，用于核对电脑板端子位置、端子号及测试信息。

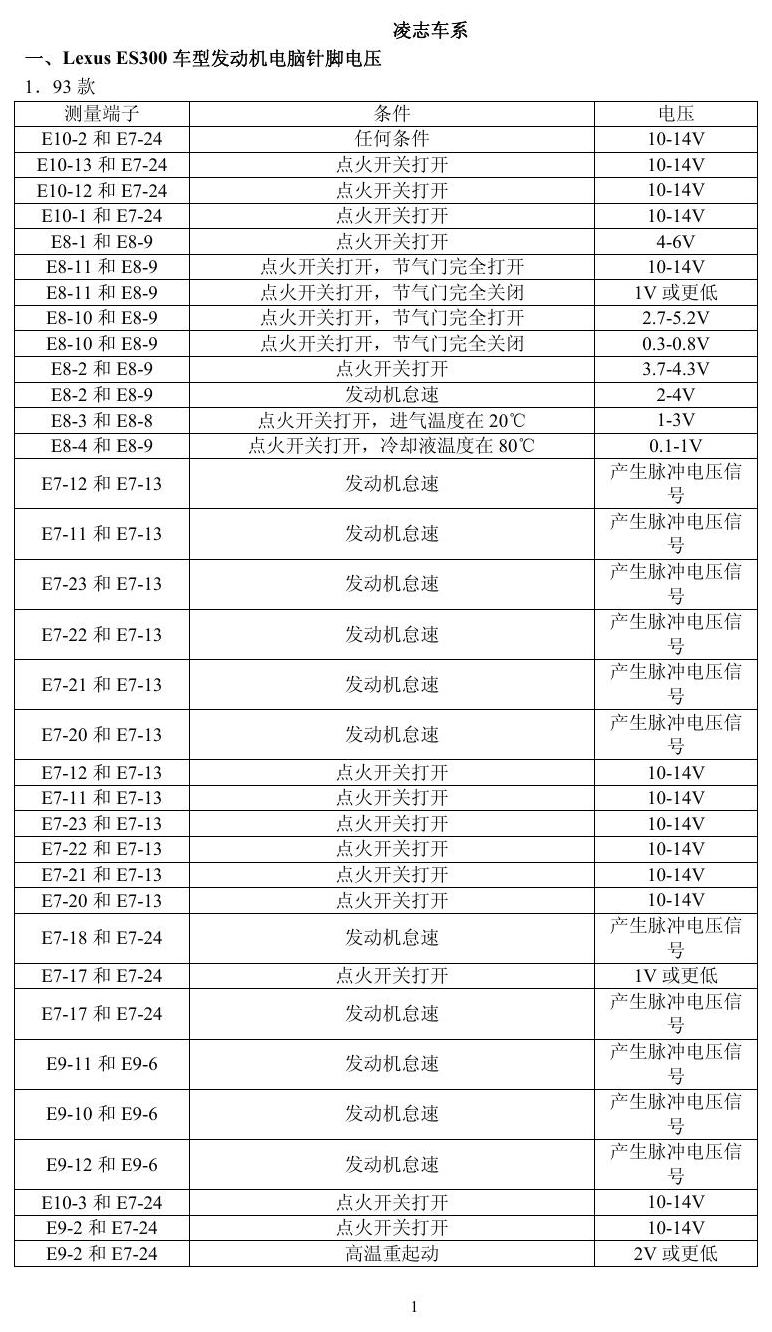

凌志车系端子图 — 凌志车系端子图原始资料第1页

凌志车系端子图 — 凌志车系端子图原始资料第2页

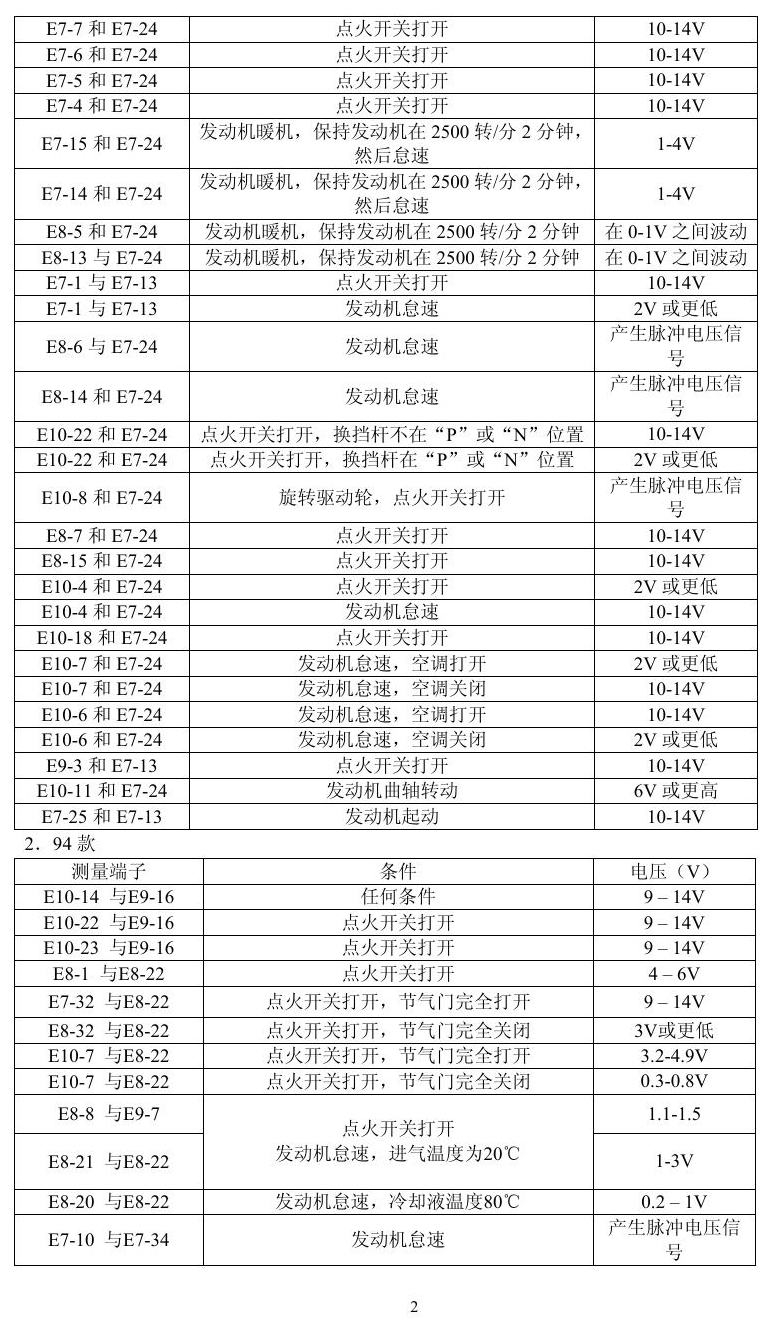

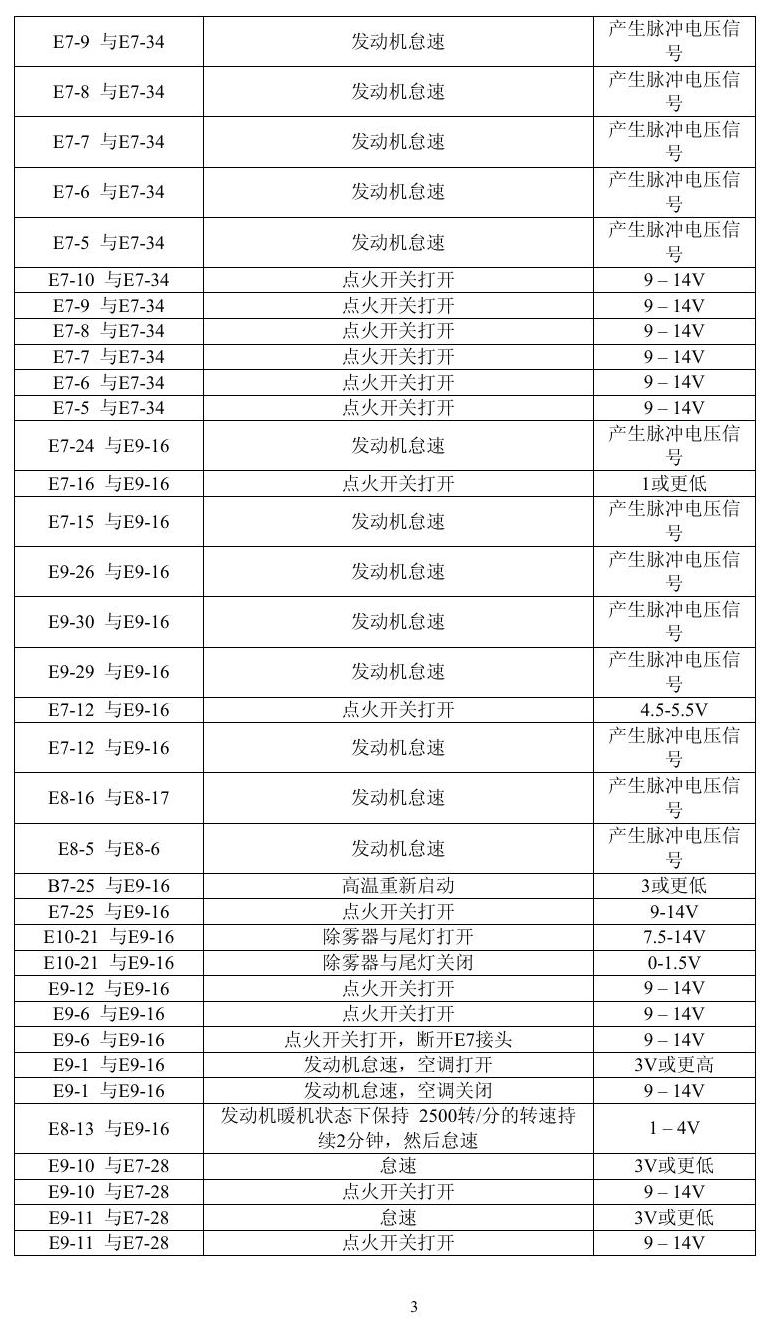

凌志车系端子图 — 凌志车系端子图原始资料第3页

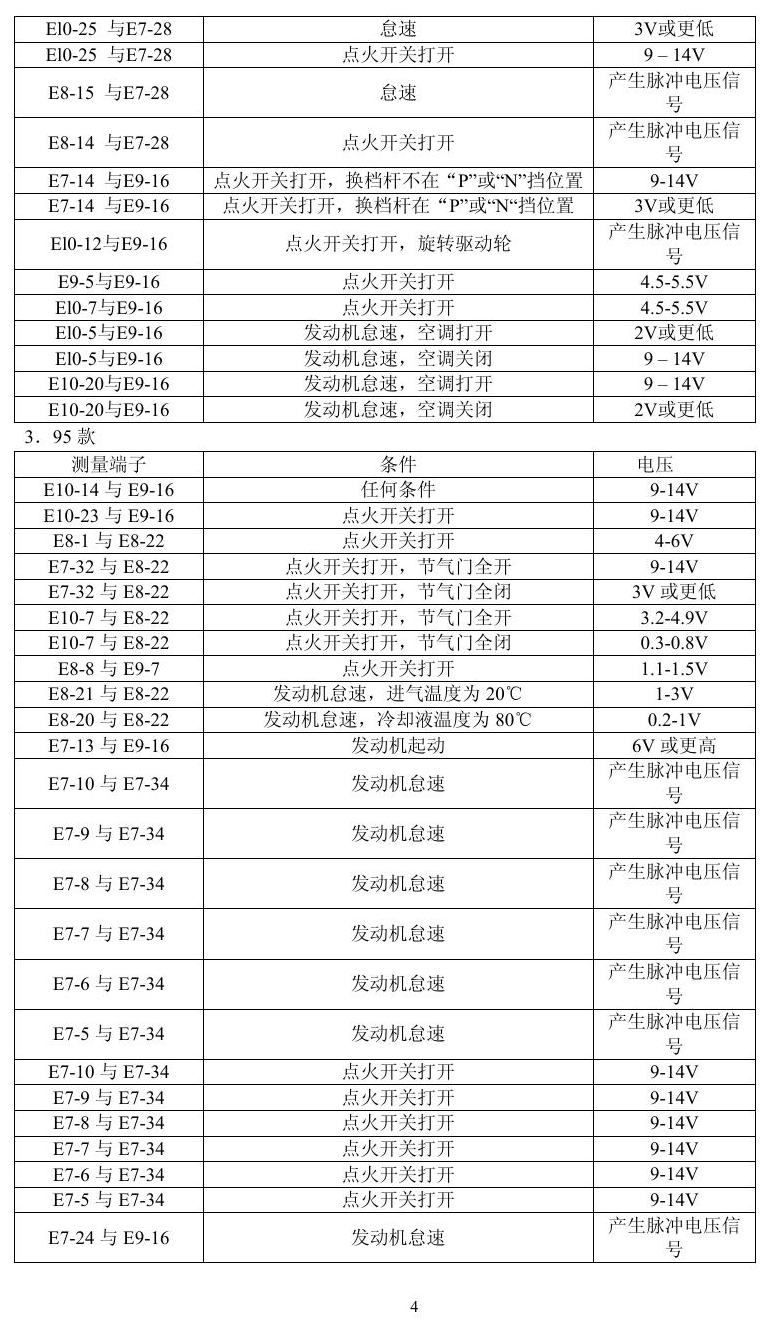

凌志车系端子图 — 凌志车系端子图原始资料第4页

凌志车系端子图 — 凌志车系端子图原始资料第5页

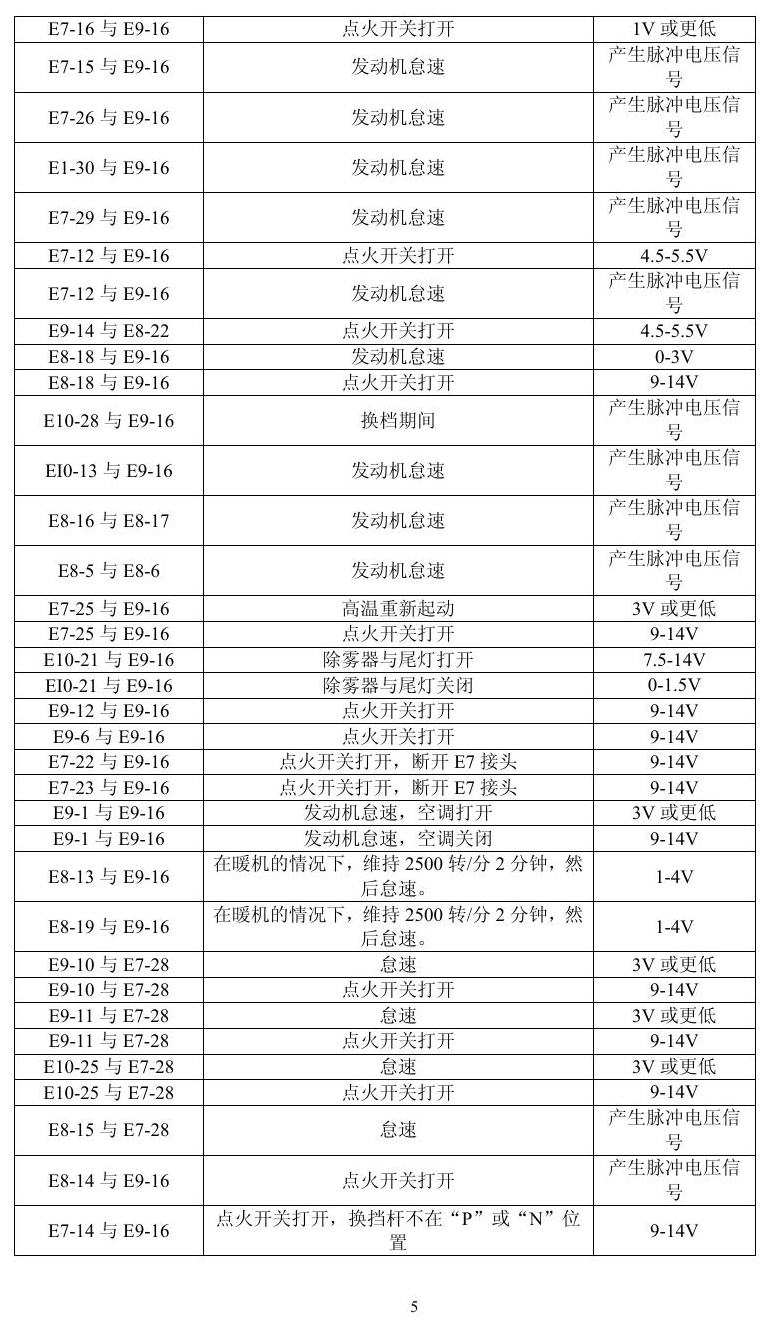

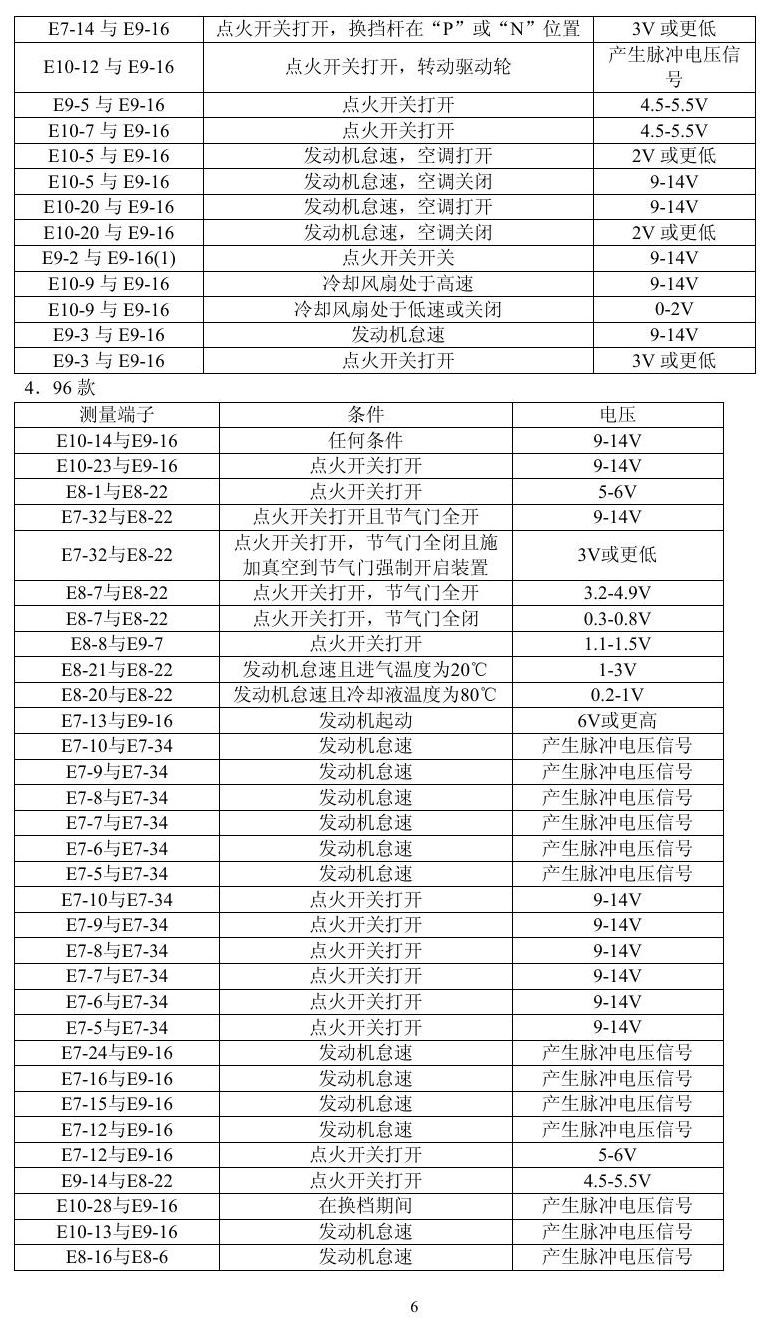

凌志车系端子图 — 凌志车系端子图原始资料第6页

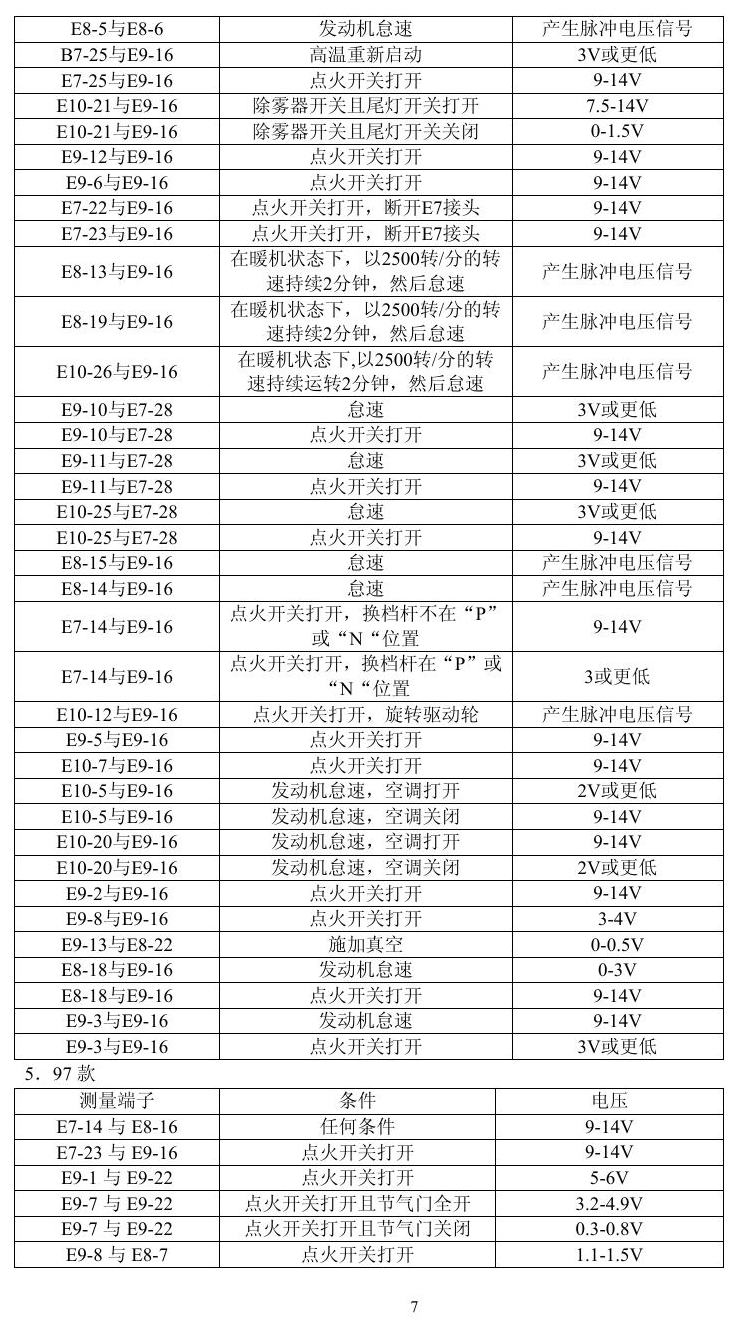

凌志车系端子图 — 凌志车系端子图原始资料第7页

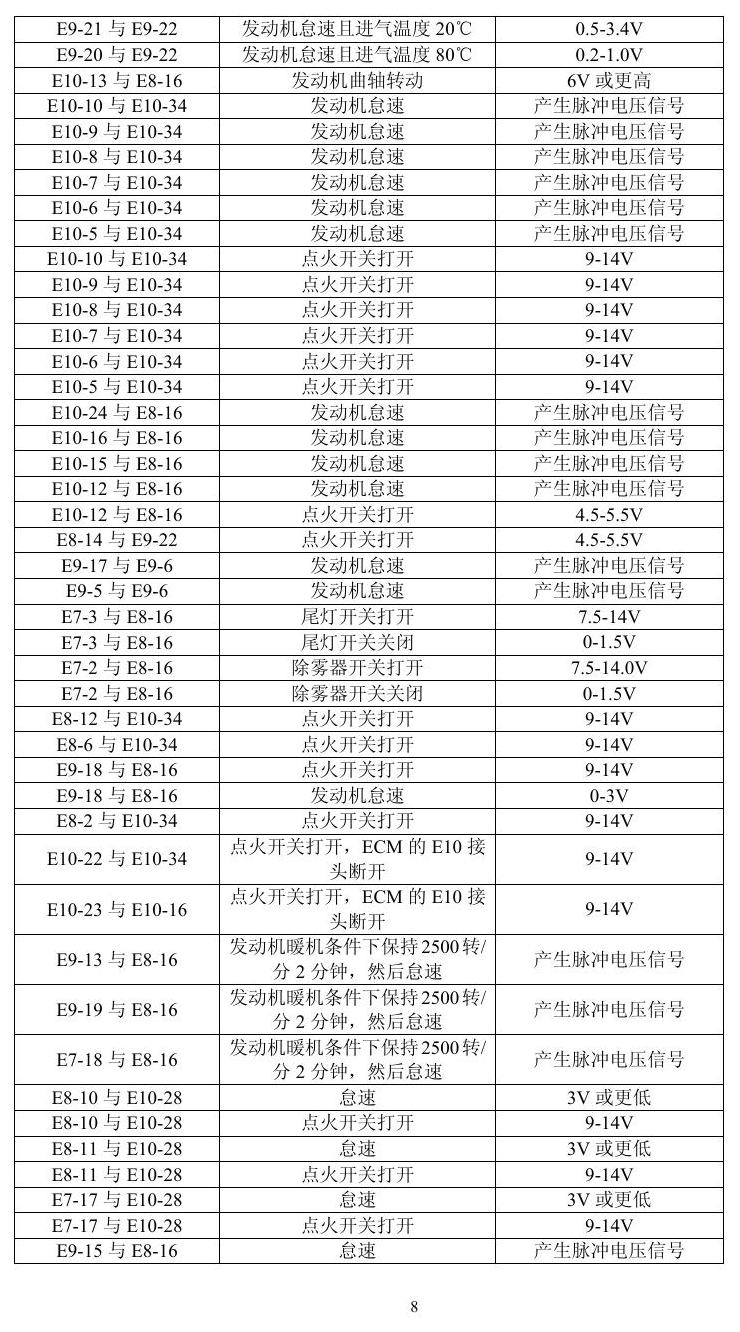

凌志车系端子图 — 凌志车系端子图原始资料第8页

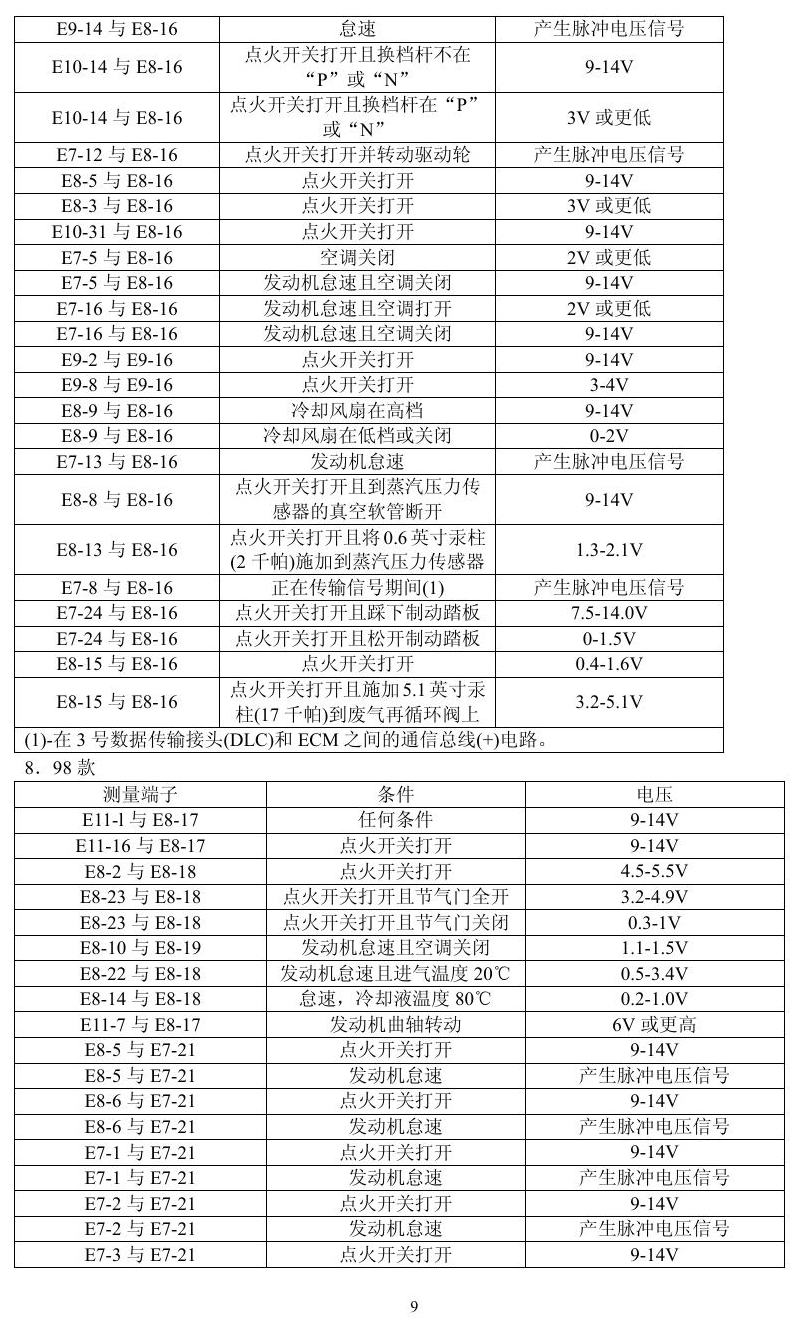

凌志车系端子图 — 凌志车系端子图原始资料第9页

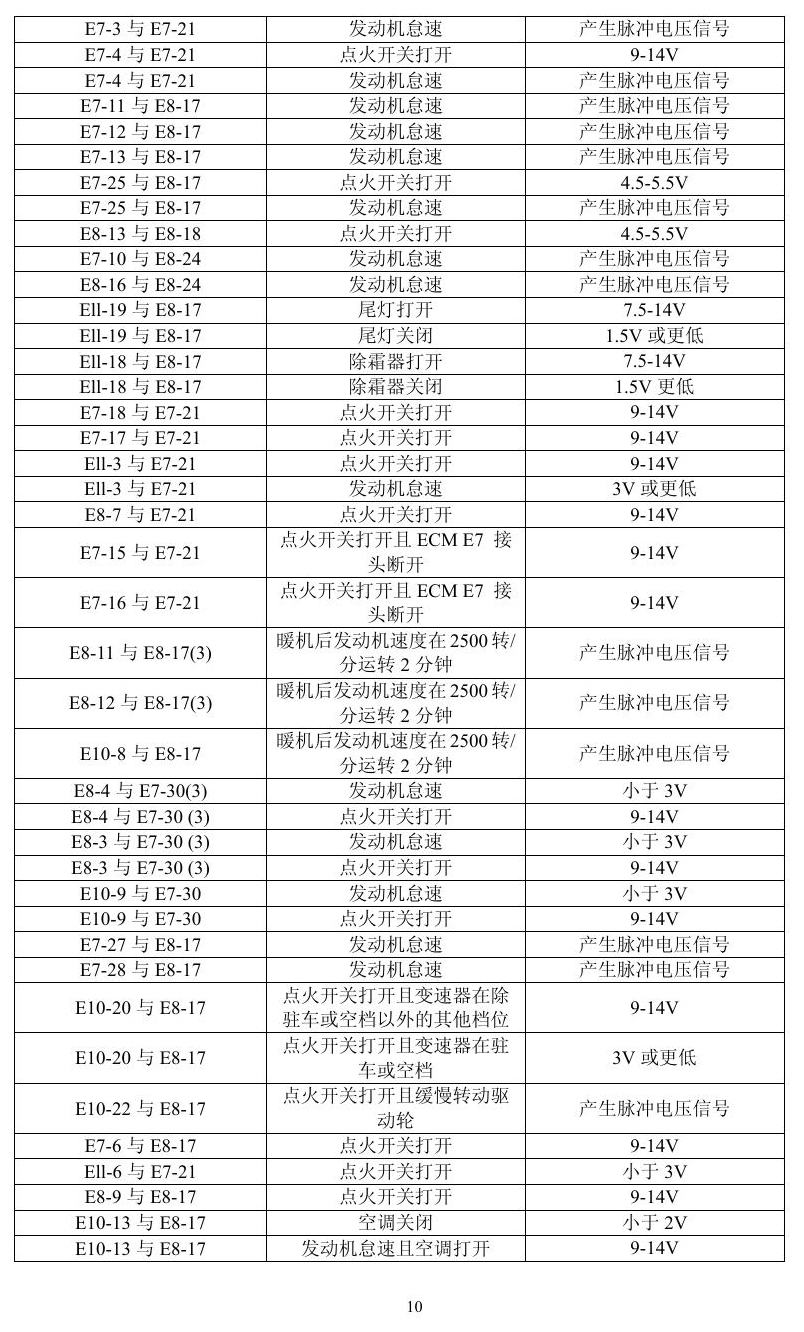

凌志车系端子图 — 凌志车系端子图原始资料第10页

凌志车系端子图 — 凌志车系端子图原始资料第11页

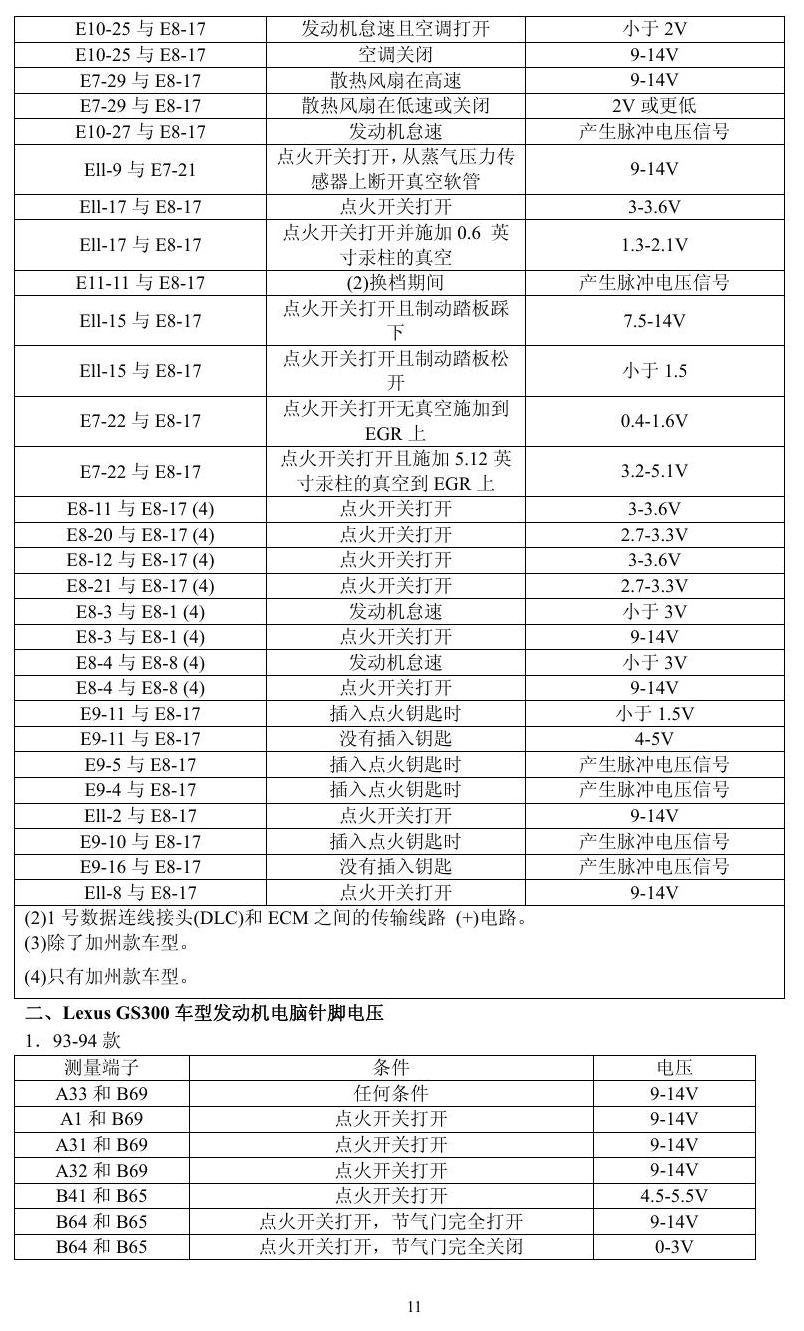

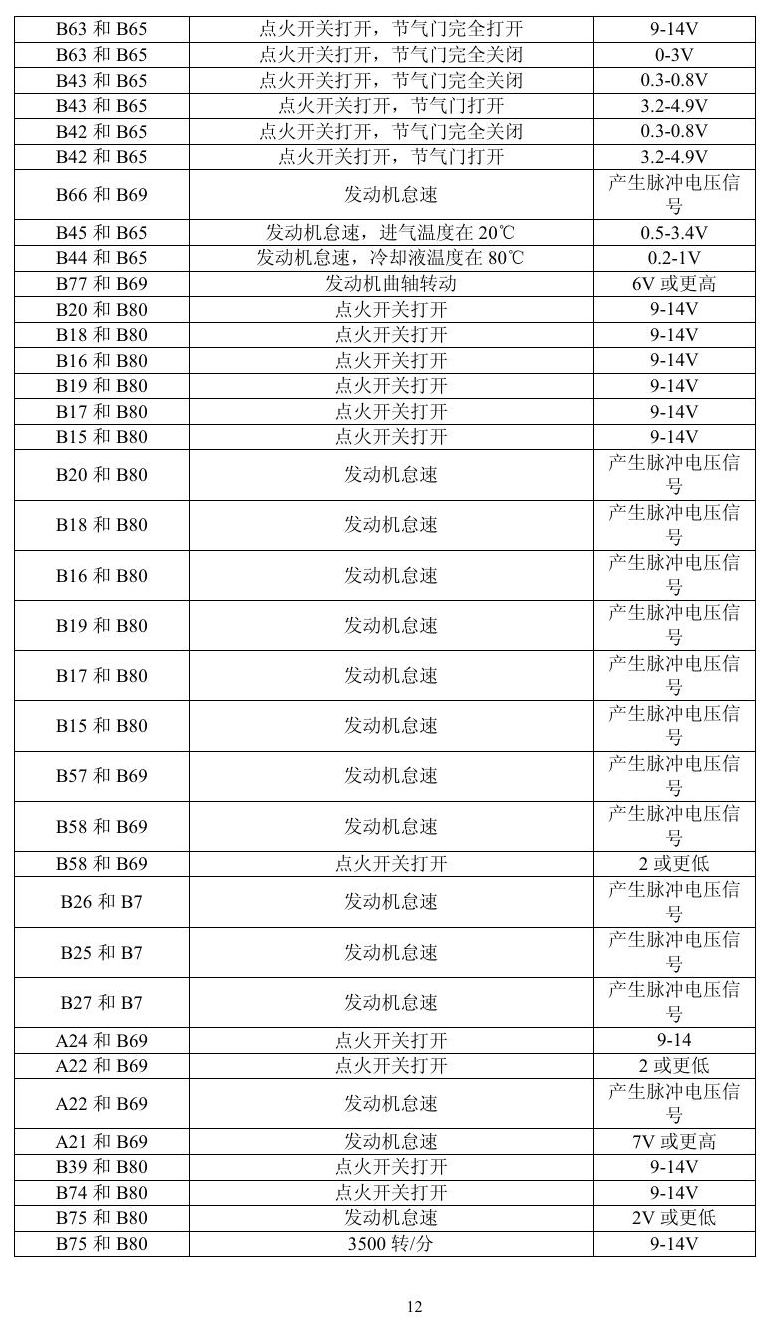

凌志车系端子图 — 凌志车系端子图原始资料第12页

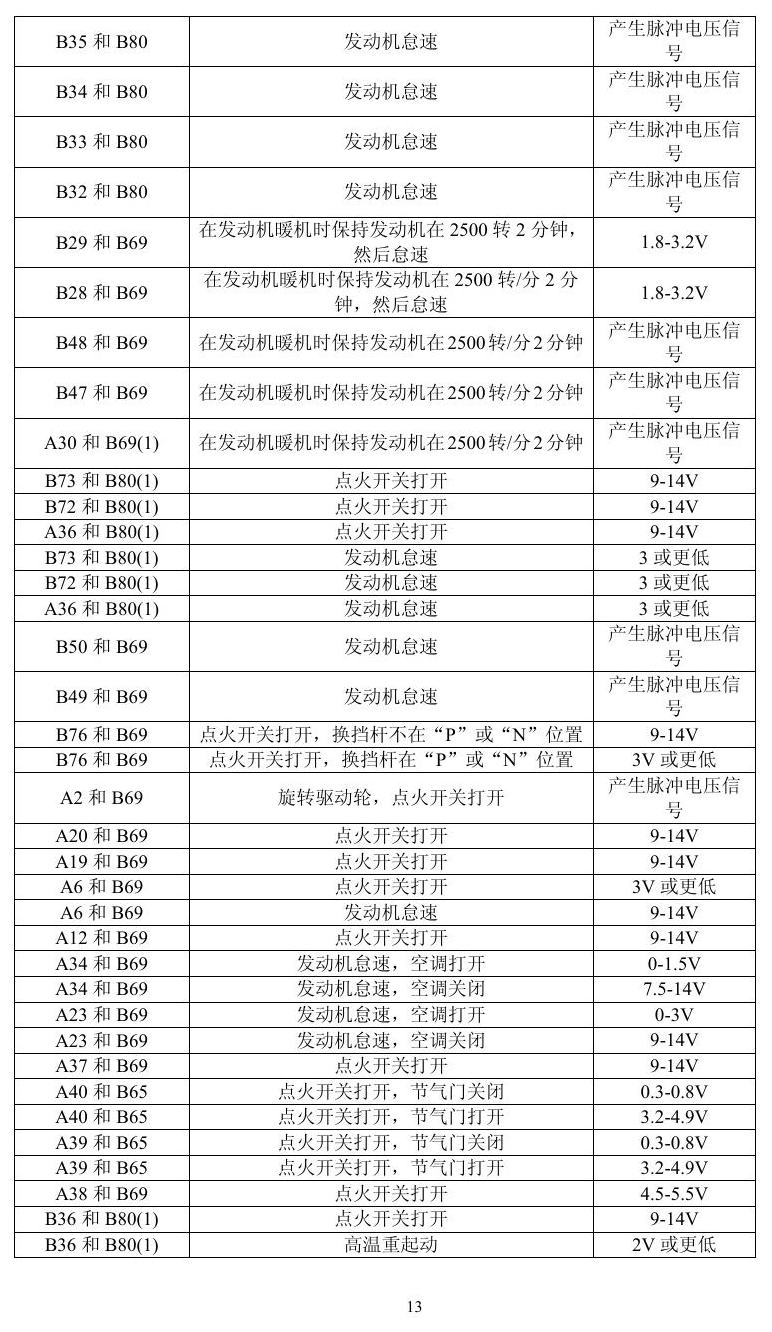

凌志车系端子图 — 凌志车系端子图原始资料第13页

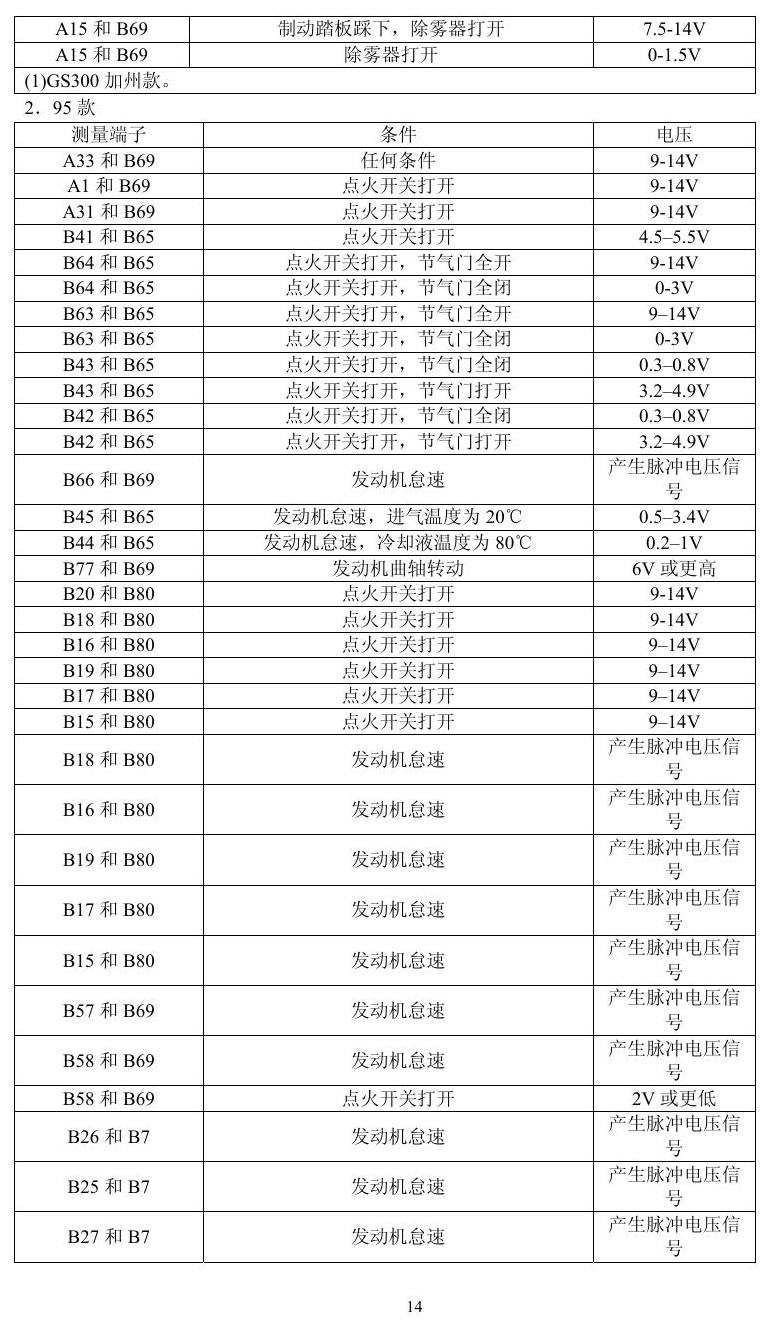

凌志车系端子图 — 凌志车系端子图原始资料第14页

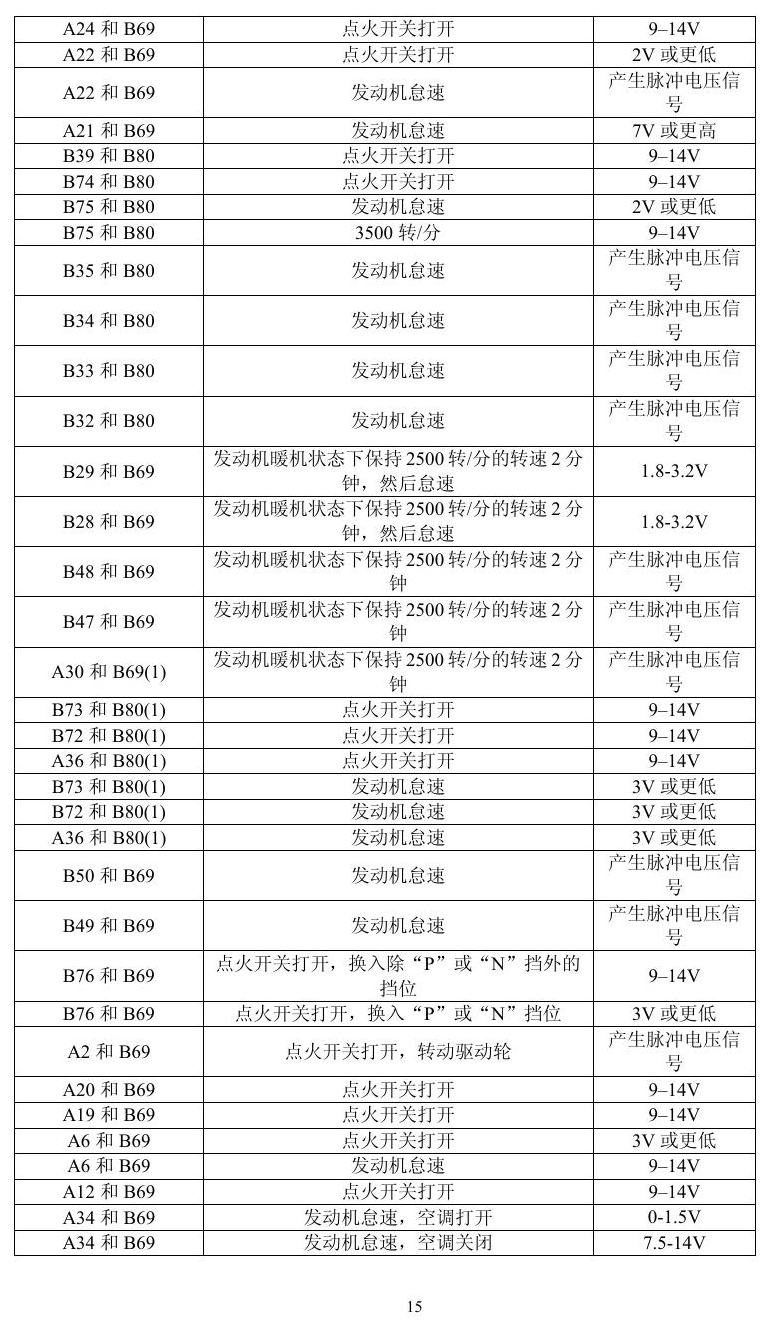

凌志车系端子图 — 凌志车系端子图原始资料第15页

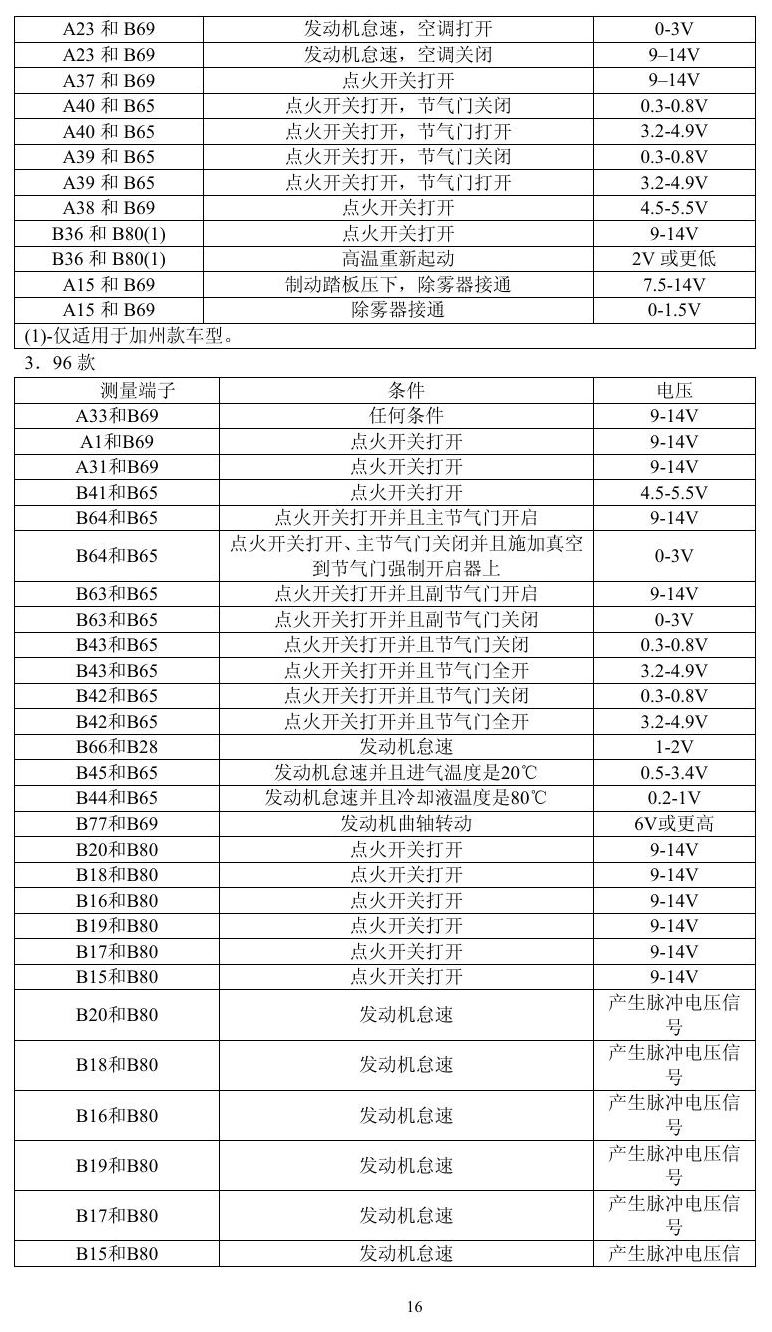

凌志车系端子图 — 凌志车系端子图原始资料第16页

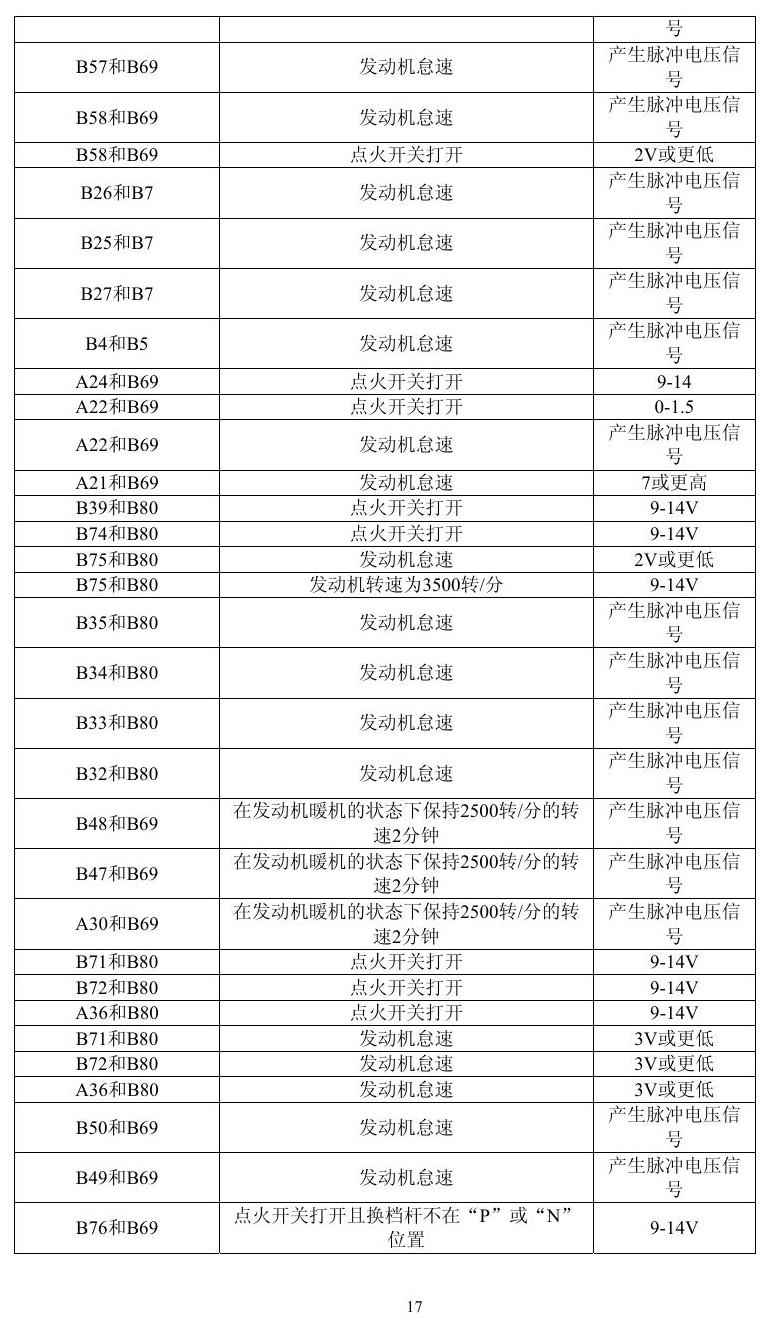

凌志车系端子图 — 凌志车系端子图原始资料第17页

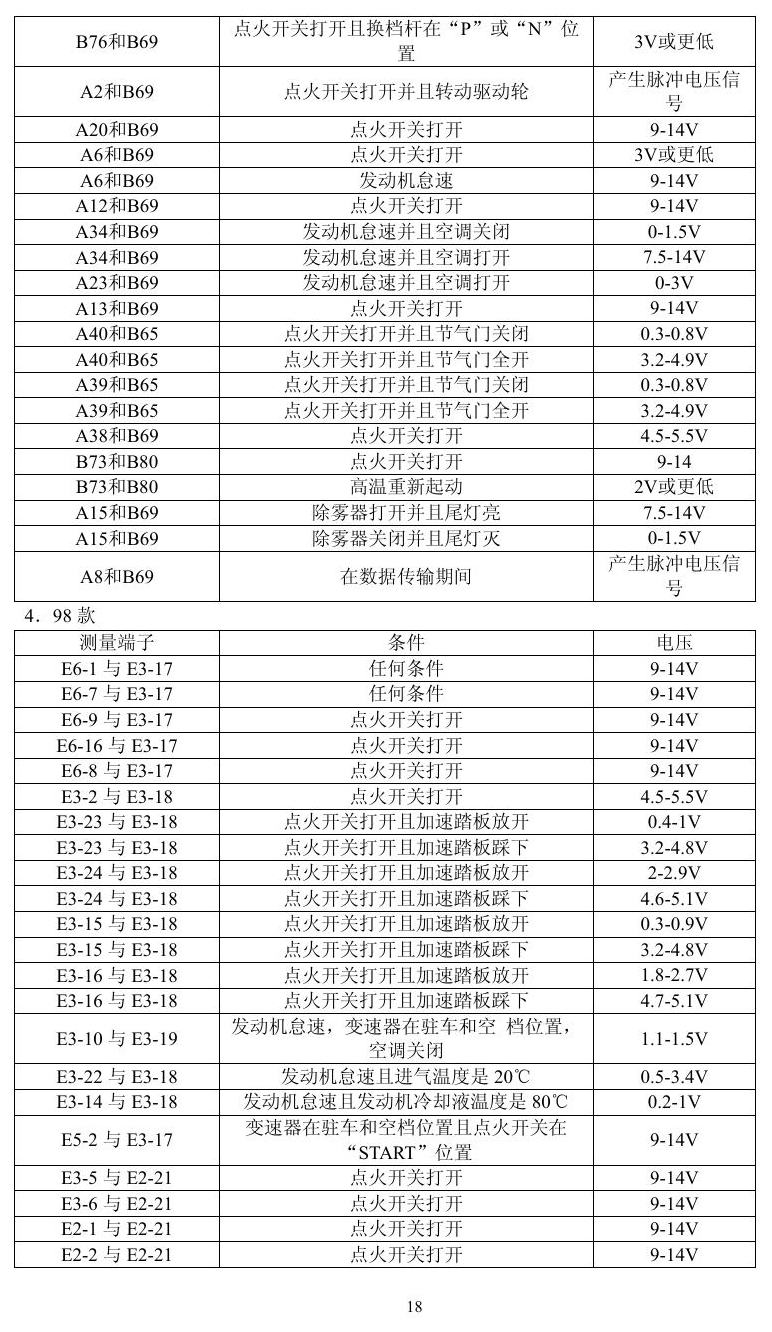

凌志车系端子图 — 凌志车系端子图原始资料第18页

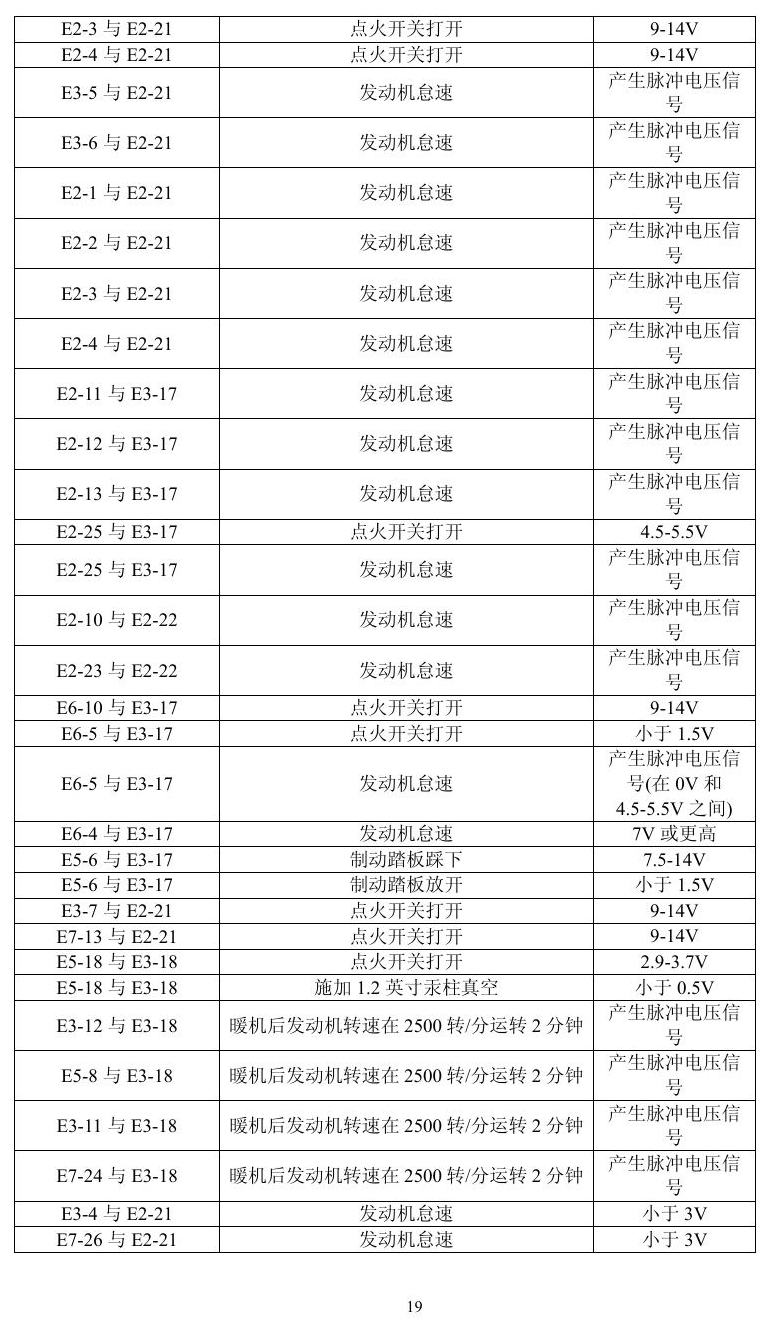

凌志车系端子图 — 凌志车系端子图原始资料第19页

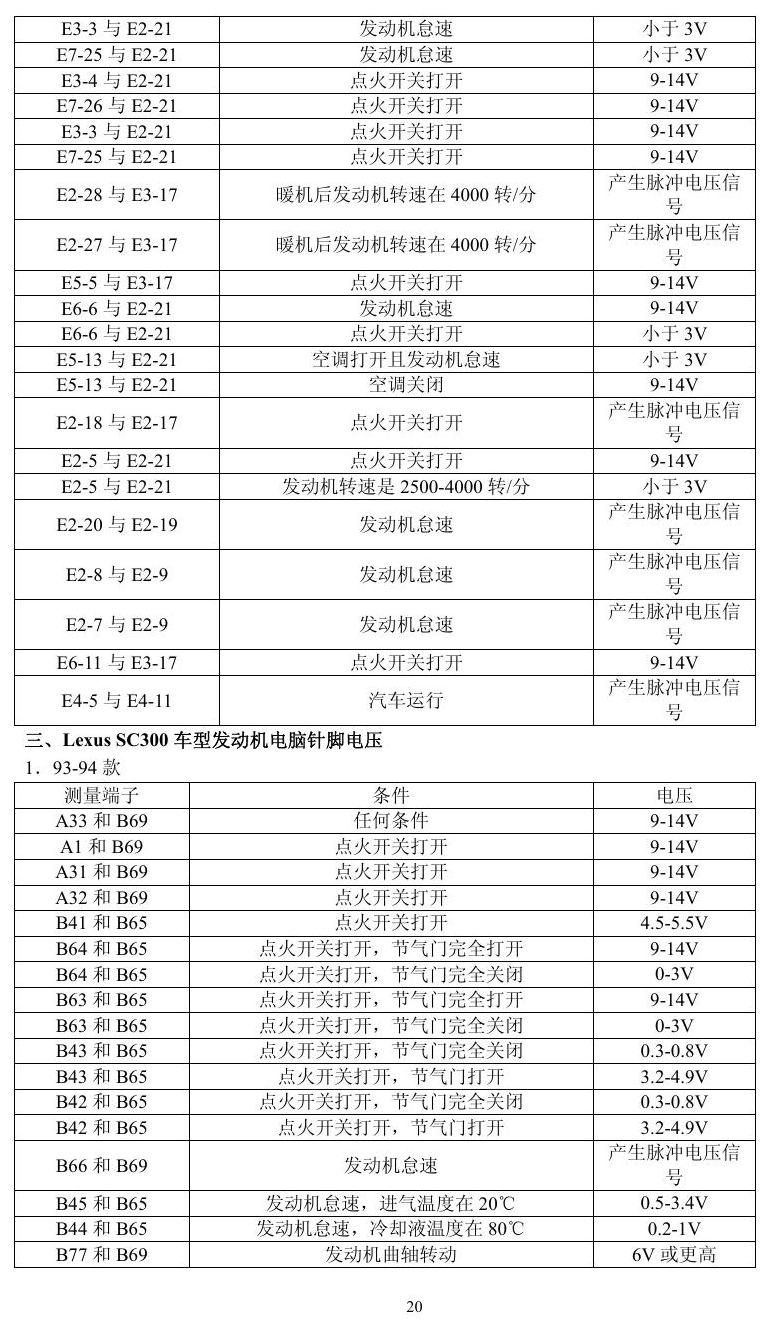

凌志车系端子图 — 凌志车系端子图原始资料第20页

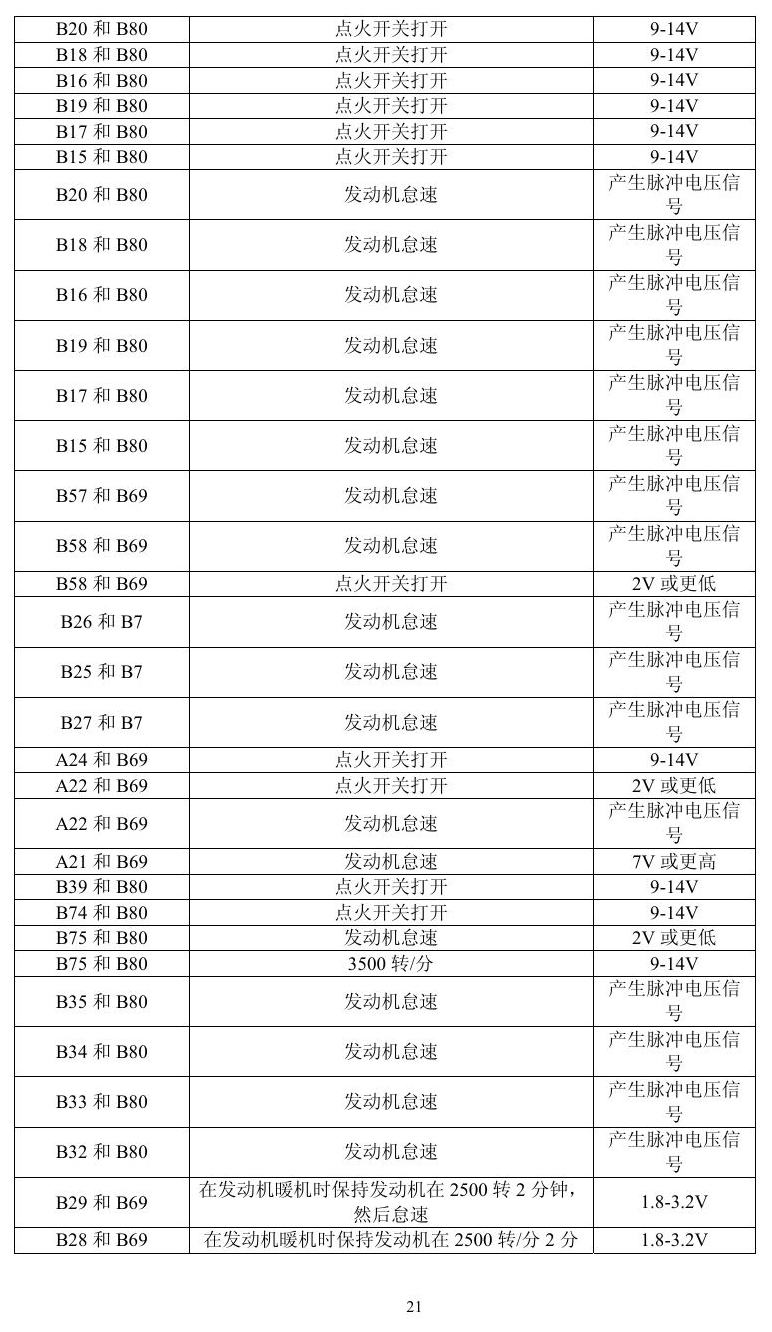

凌志车系端子图 — 凌志车系端子图原始资料第21页

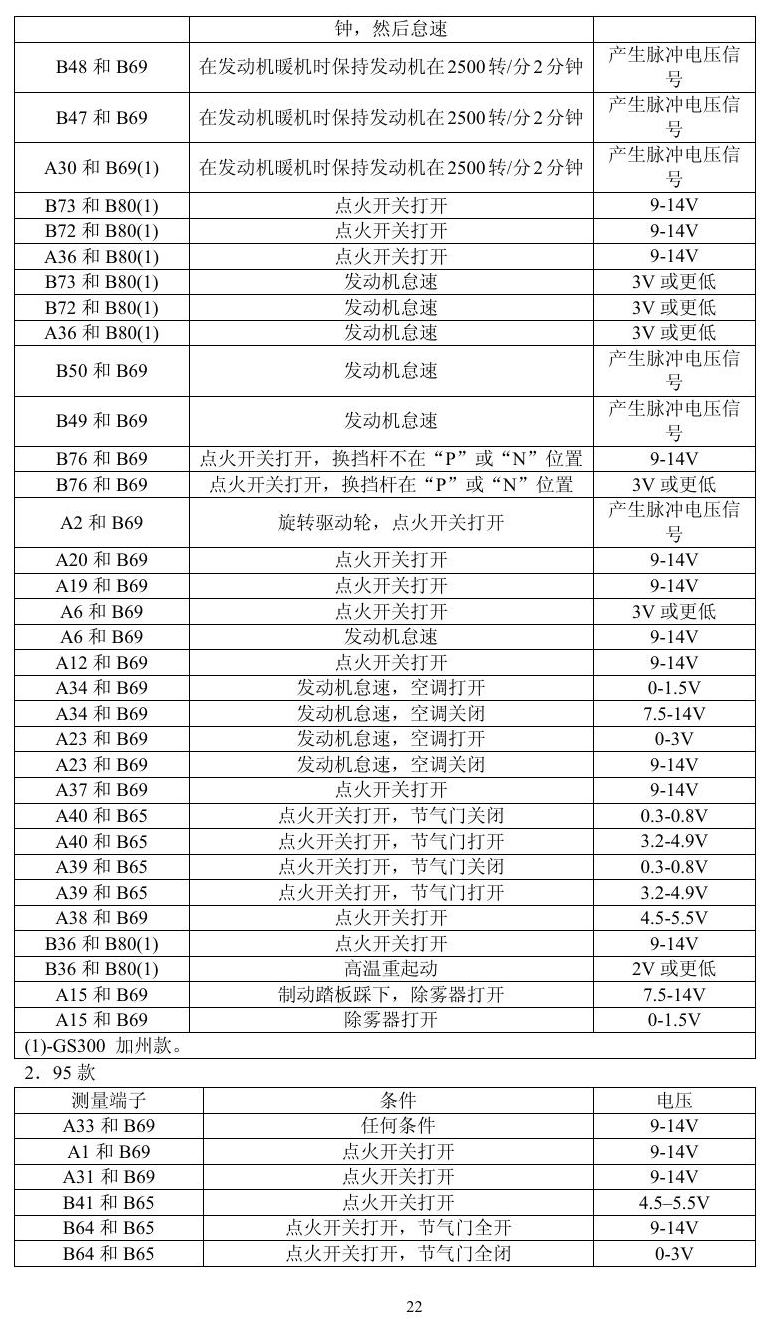

凌志车系端子图 — 凌志车系端子图原始资料第22页

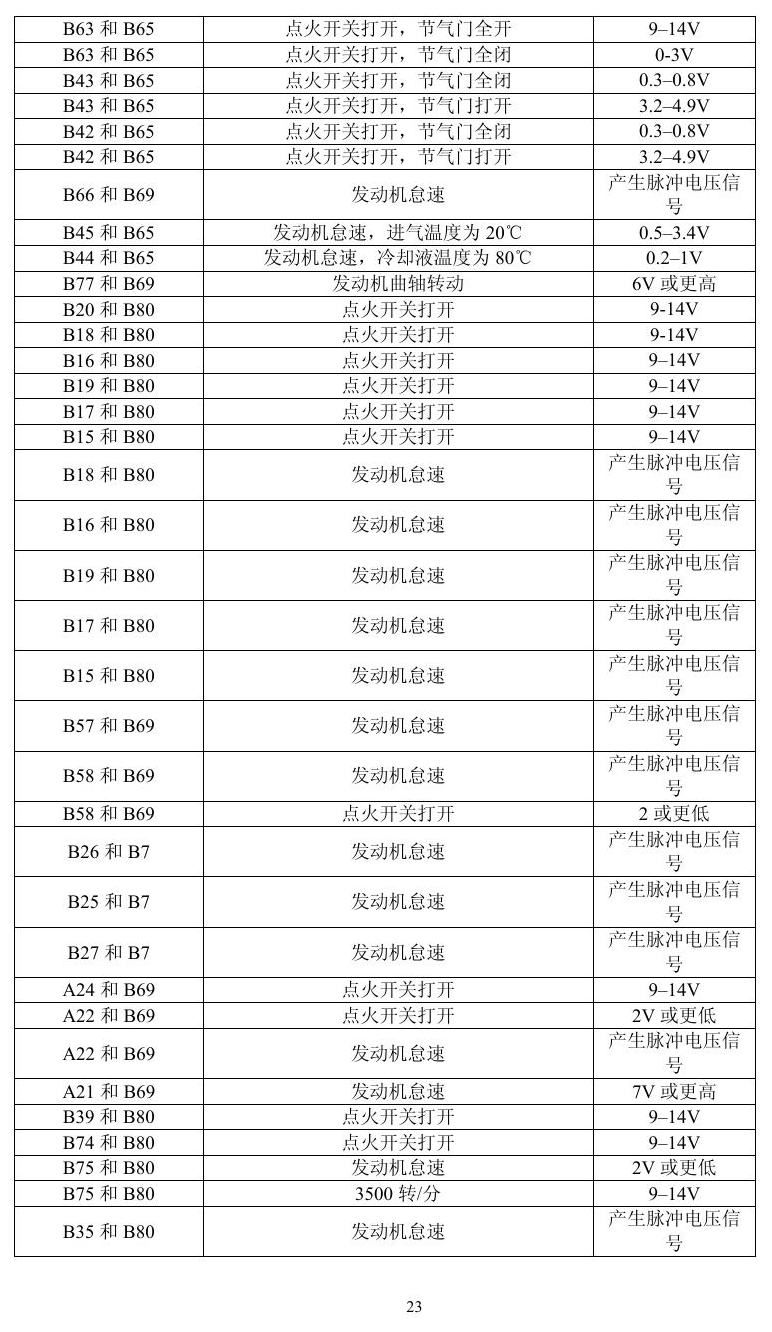

凌志车系端子图 — 凌志车系端子图原始资料第23页

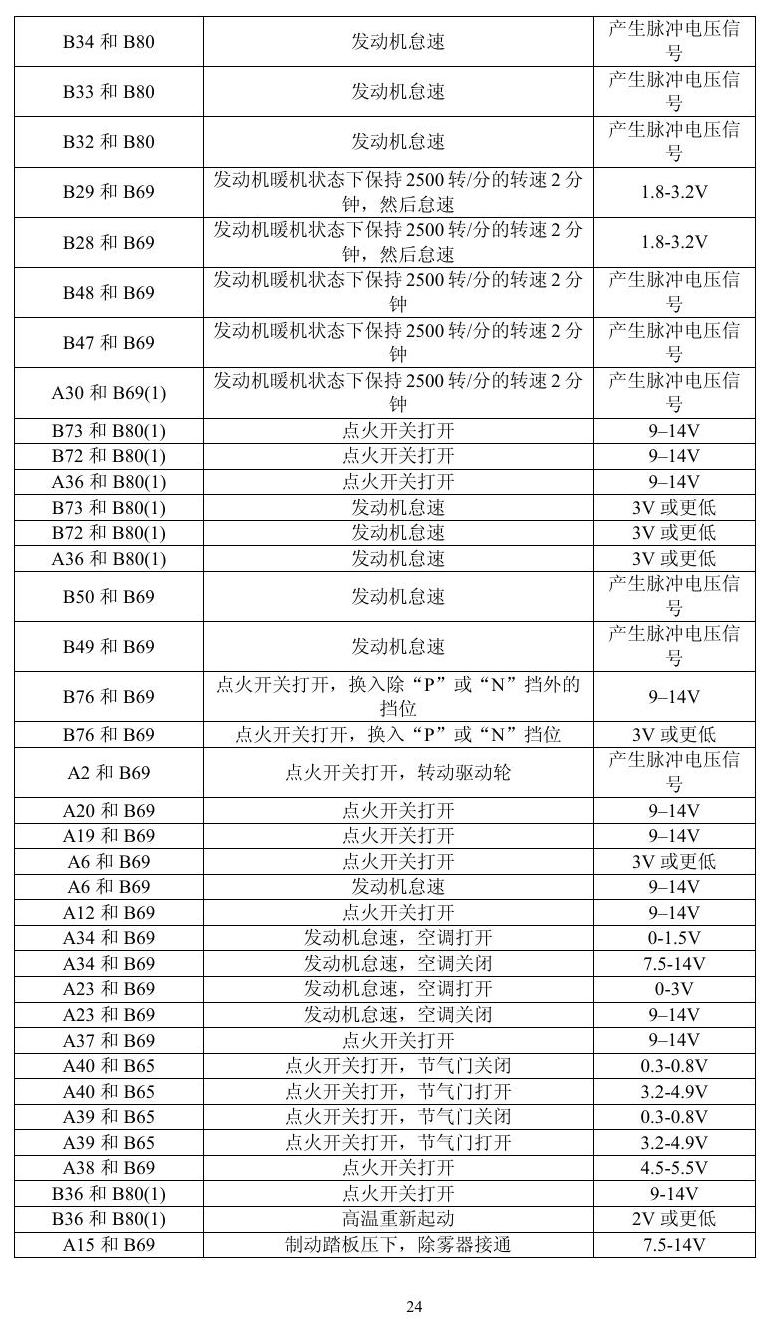

凌志车系端子图 — 凌志车系端子图原始资料第24页

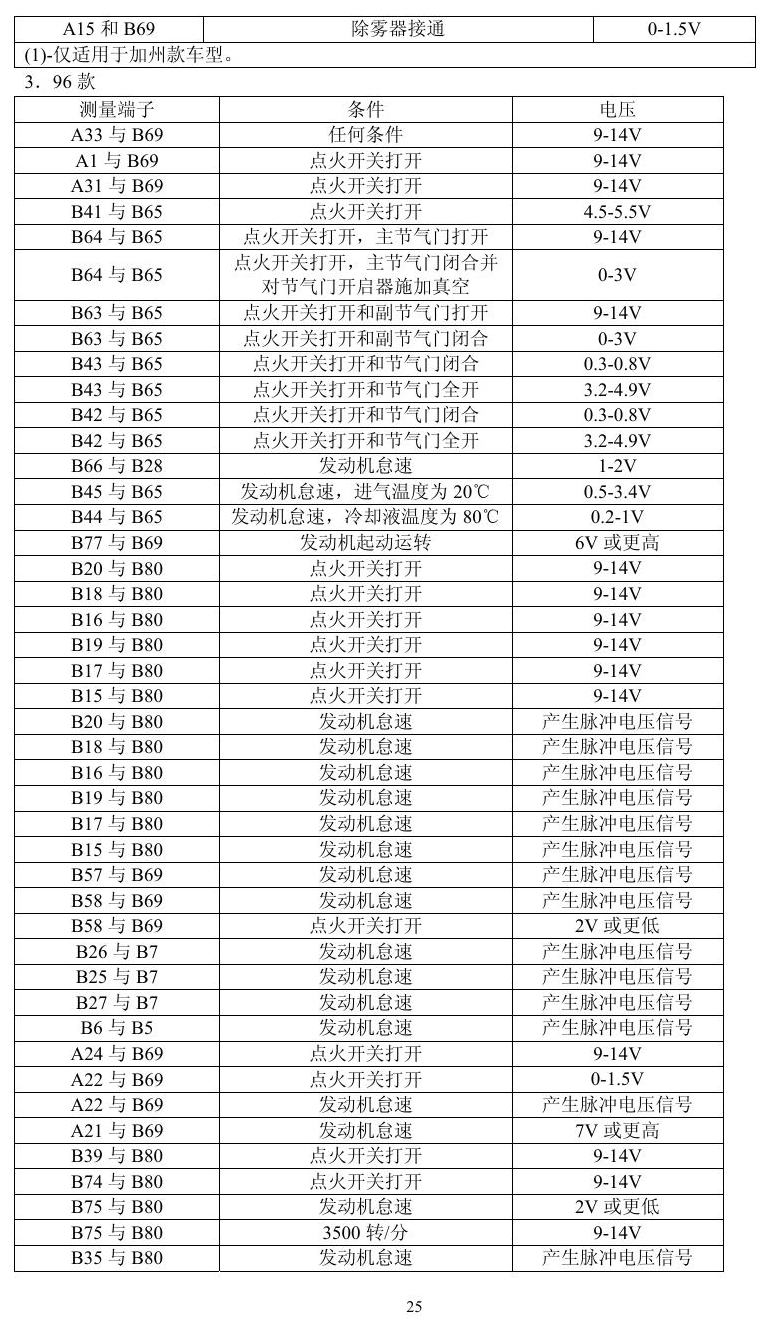

凌志车系端子图 — 凌志车系端子图原始资料第25页

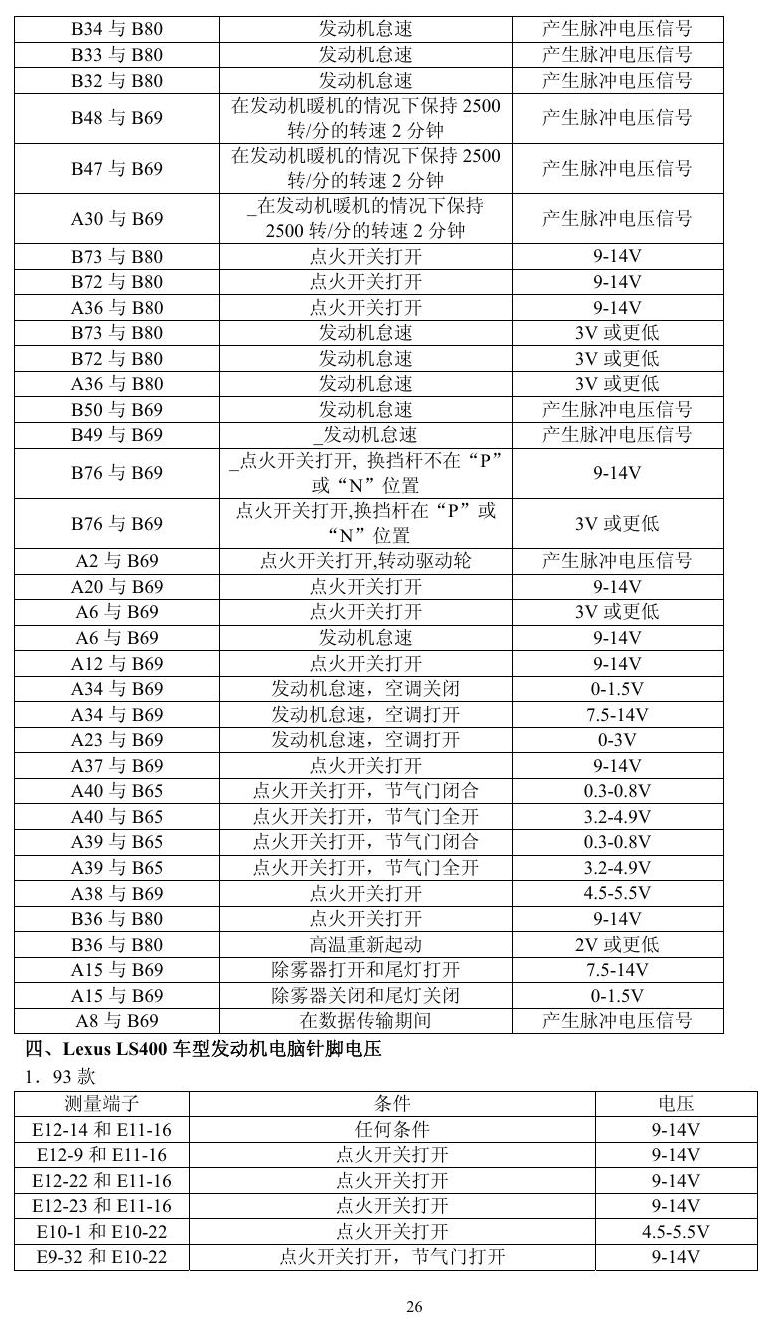

凌志车系端子图 — 凌志车系端子图原始资料第26页

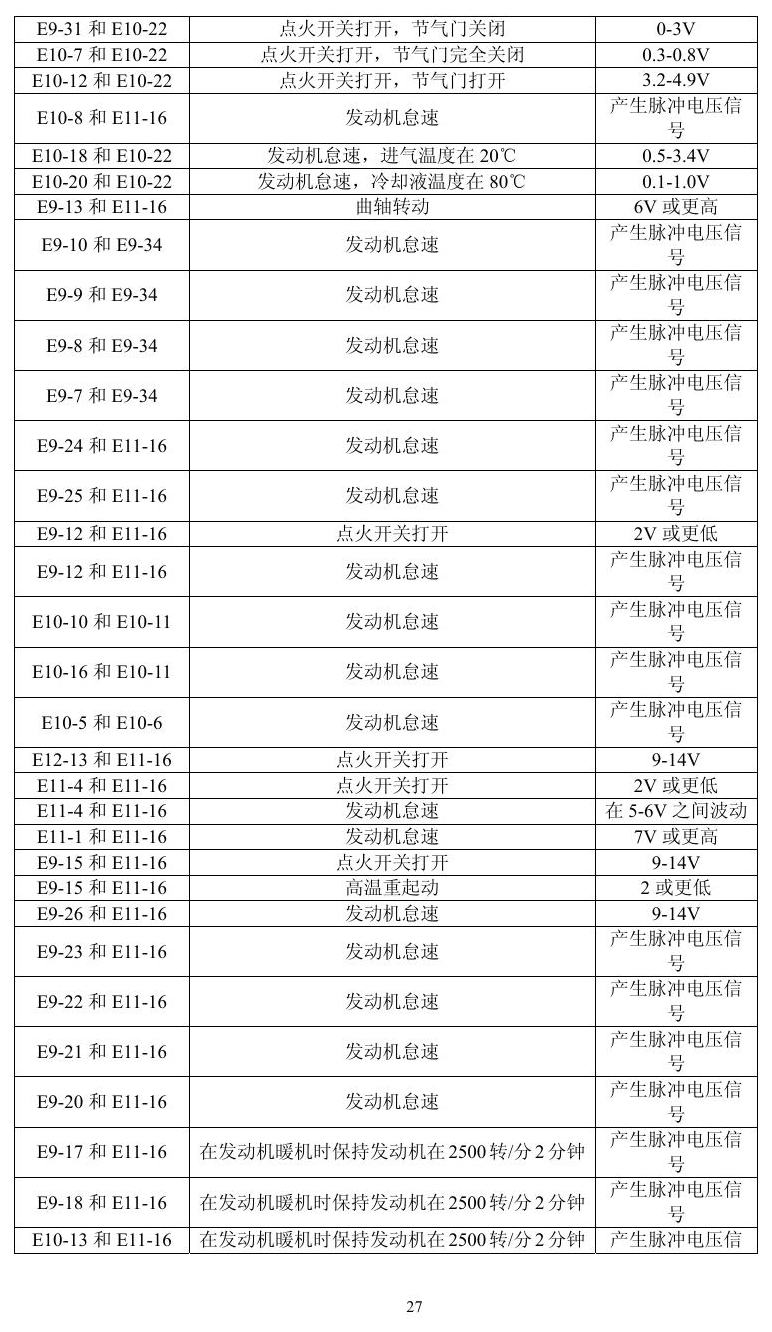

凌志车系端子图 — 凌志车系端子图原始资料第27页

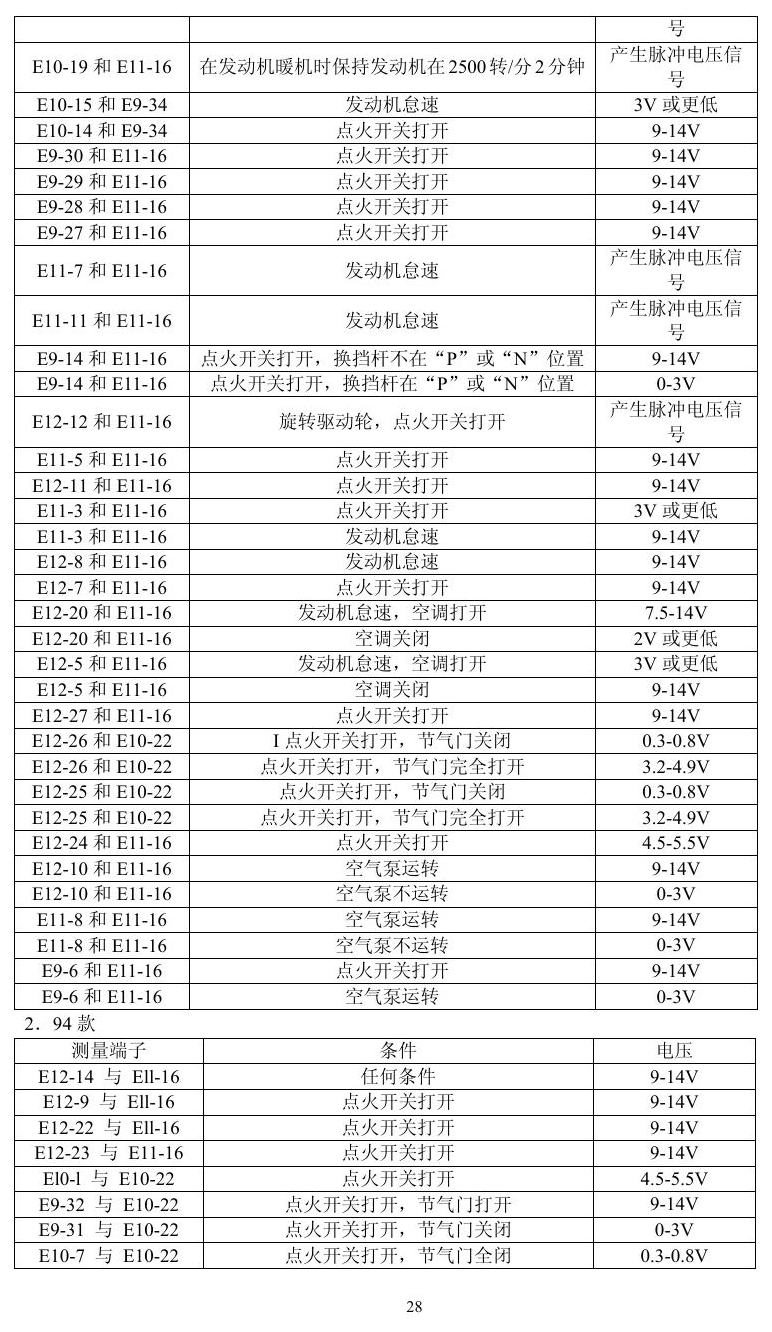

凌志车系端子图 — 凌志车系端子图原始资料第28页

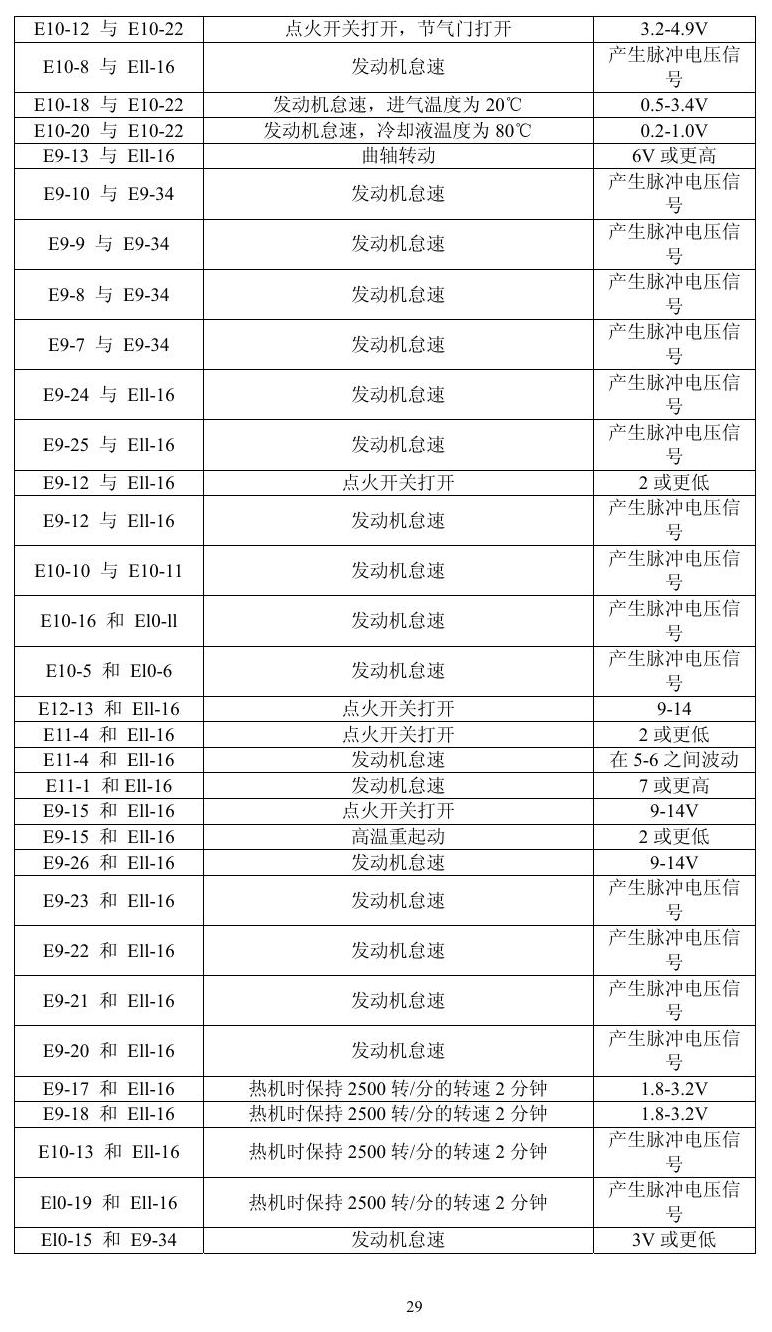

凌志车系端子图 — 凌志车系端子图原始资料第29页

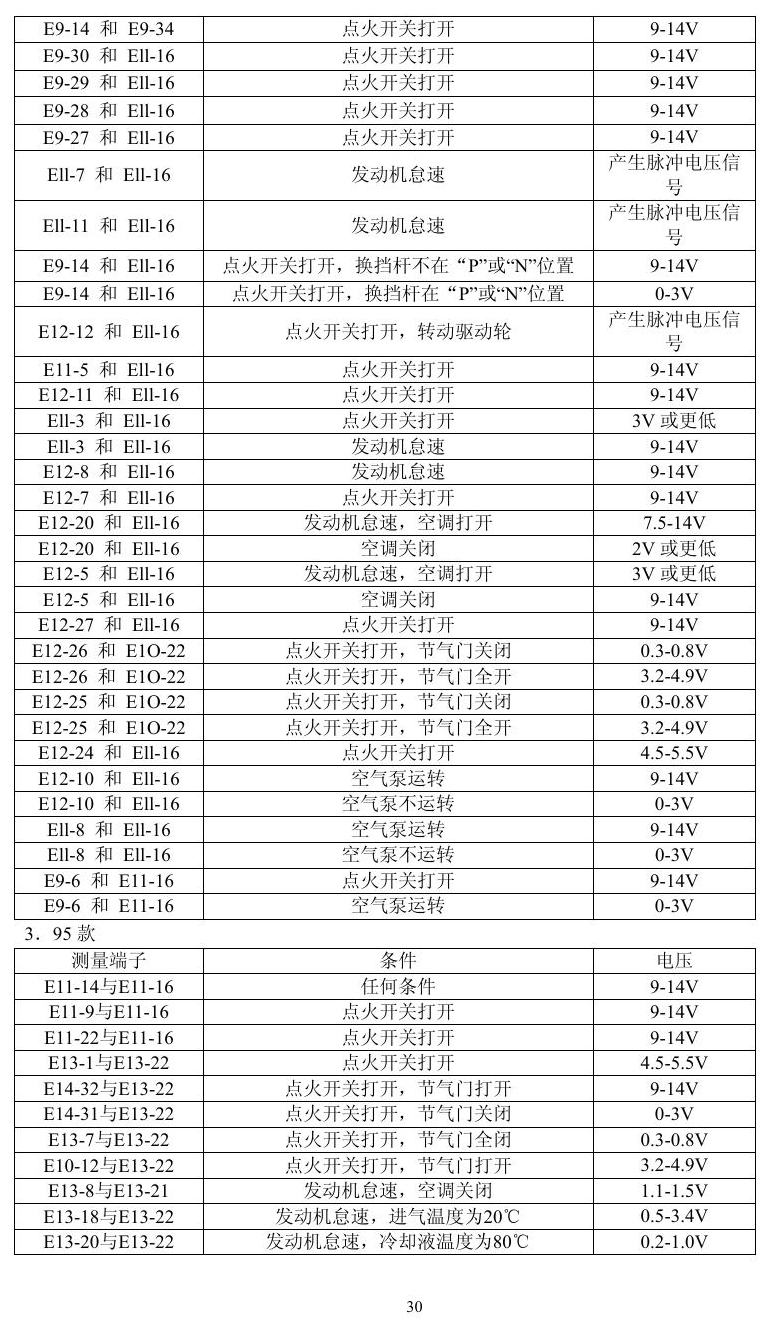

凌志车系端子图 — 凌志车系端子图原始资料第30页

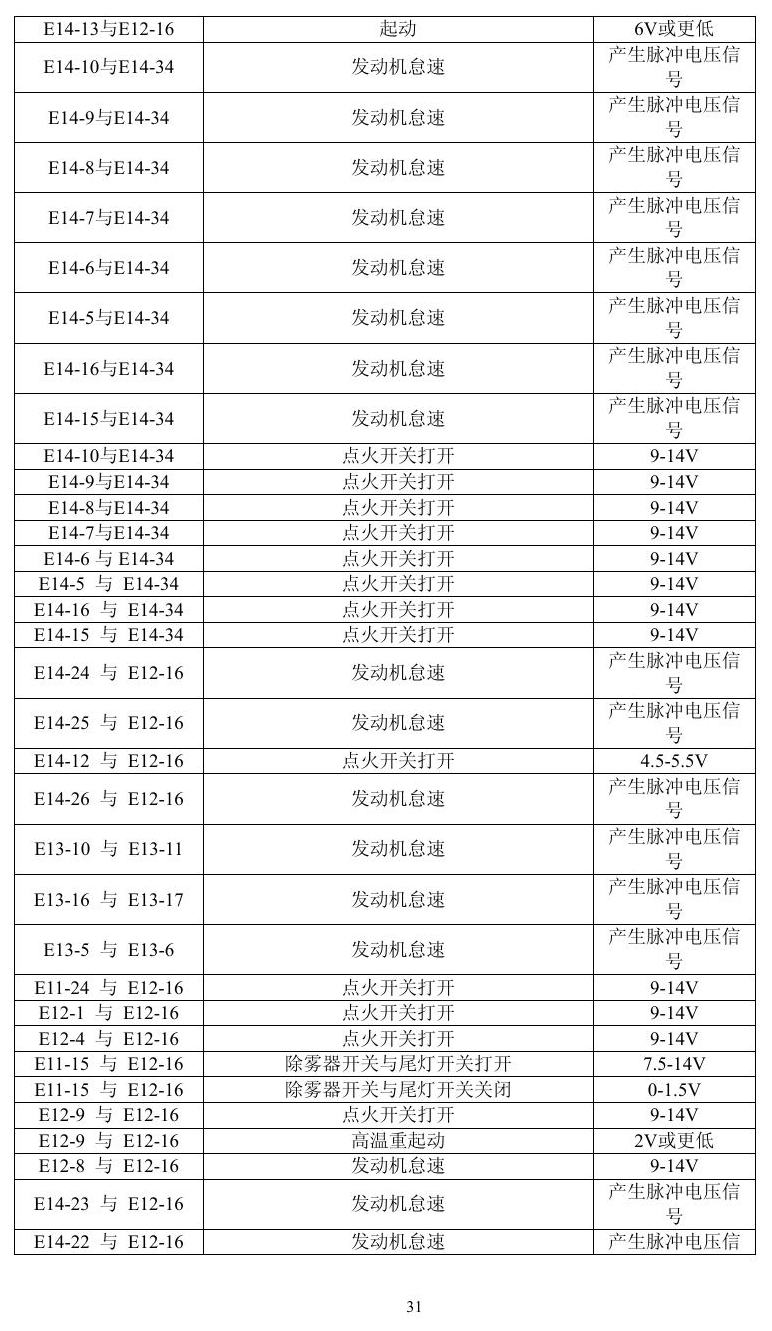

凌志车系端子图 — 凌志车系端子图原始资料第31页

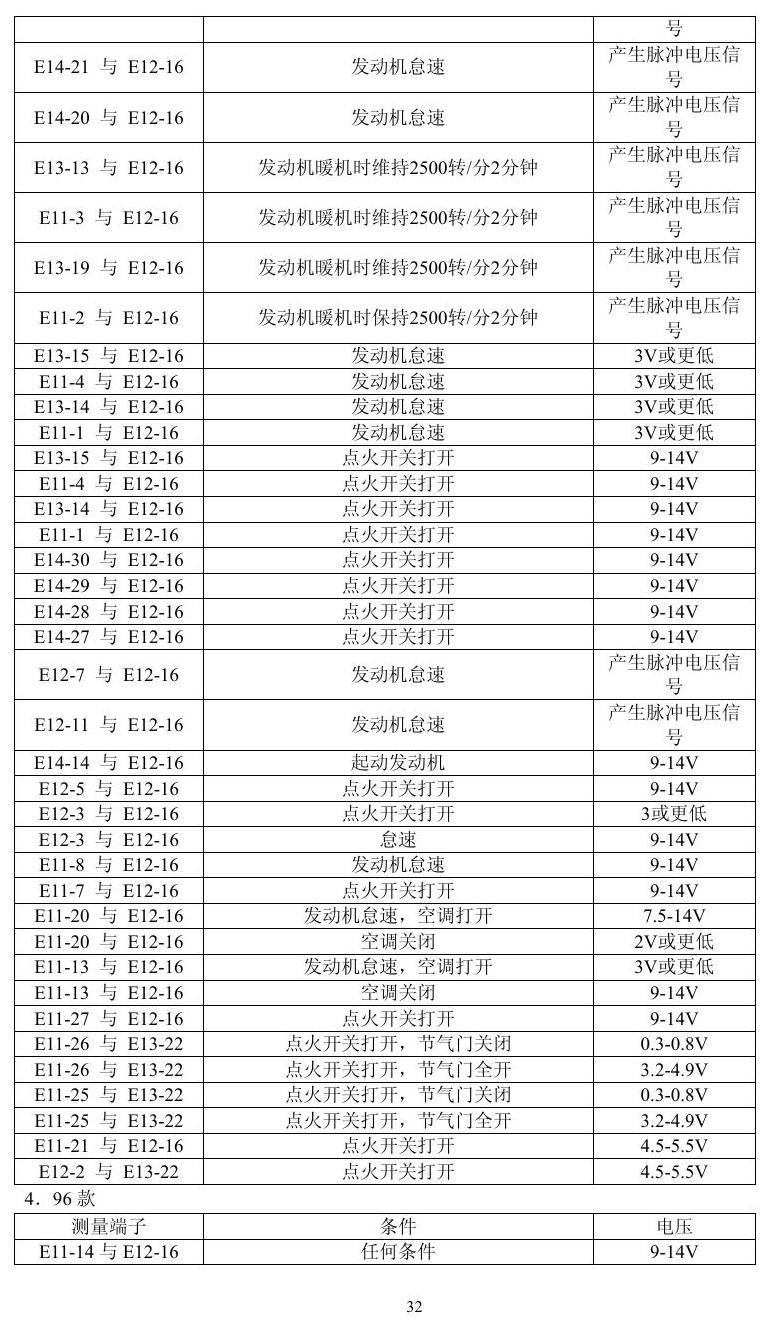

凌志车系端子图 — 凌志车系端子图原始资料第32页

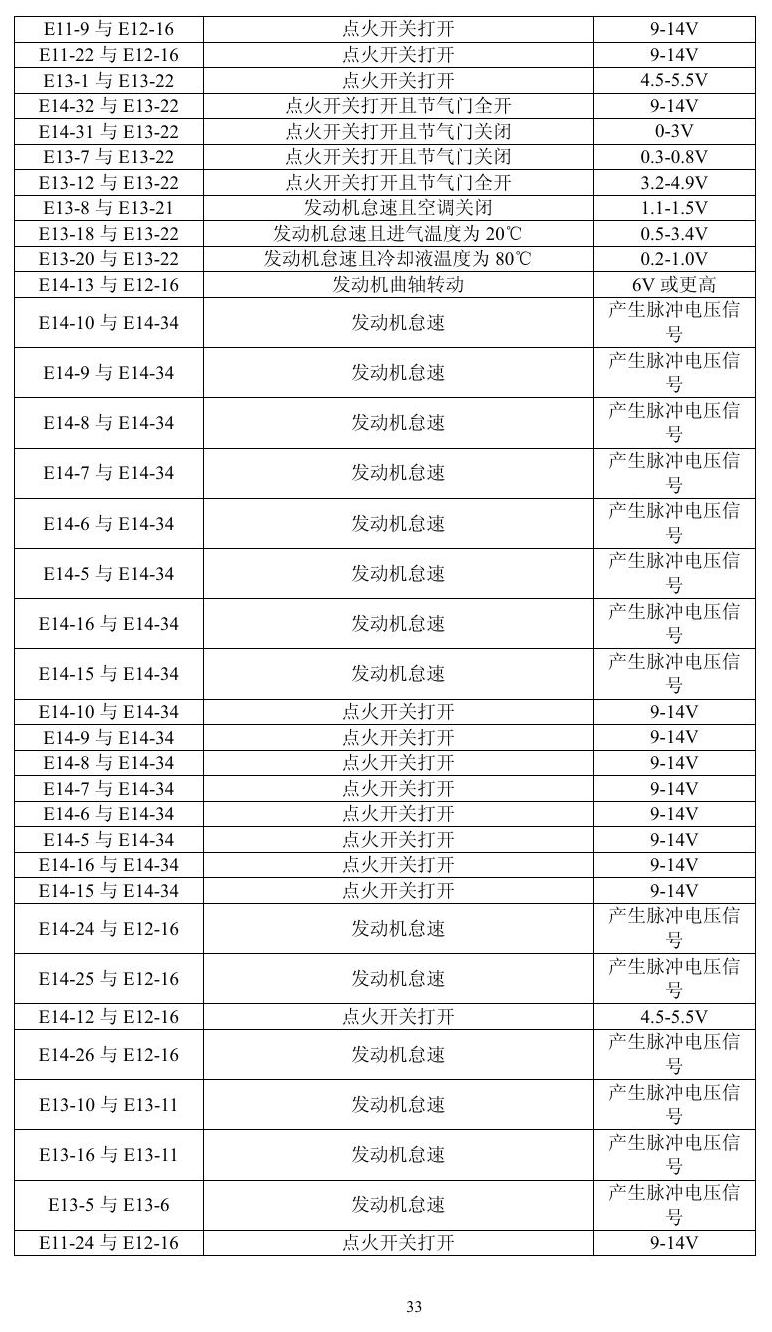

凌志车系端子图 — 凌志车系端子图原始资料第33页

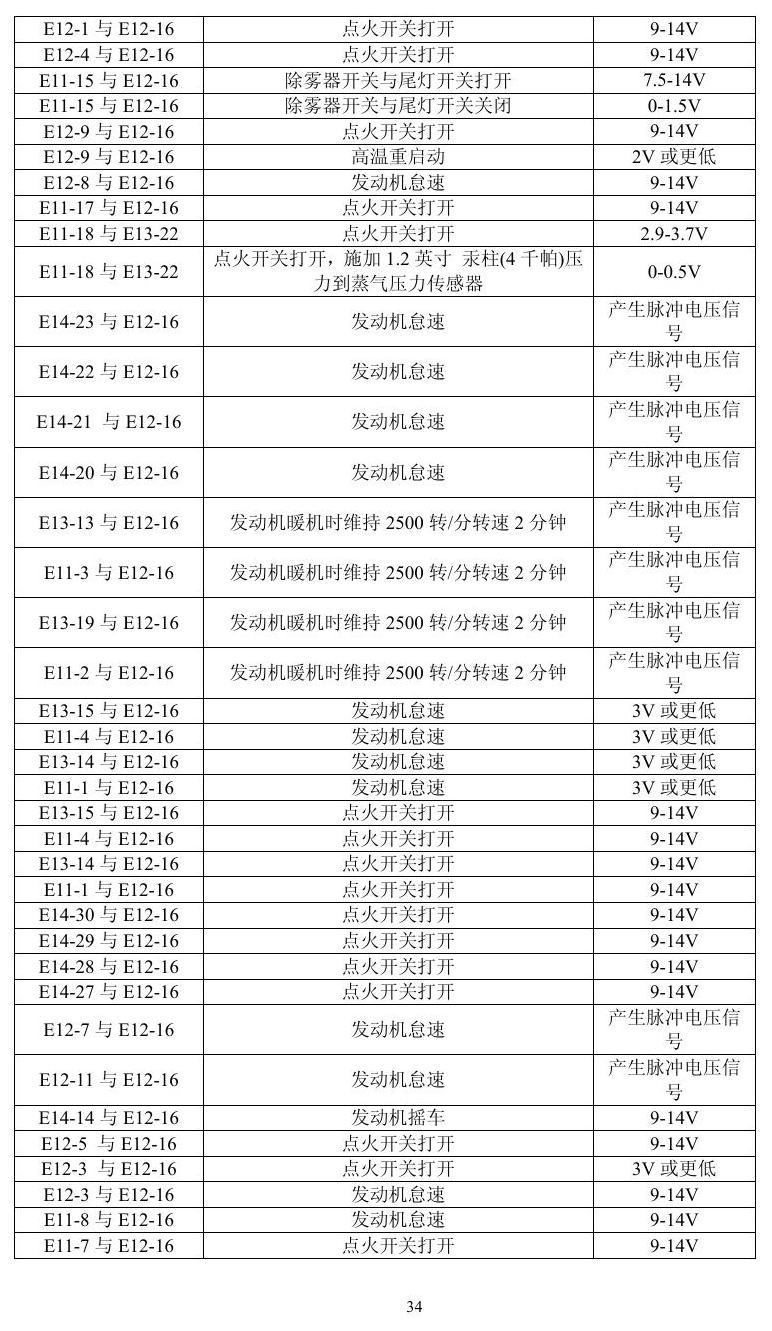

凌志车系端子图 — 凌志车系端子图原始资料第34页

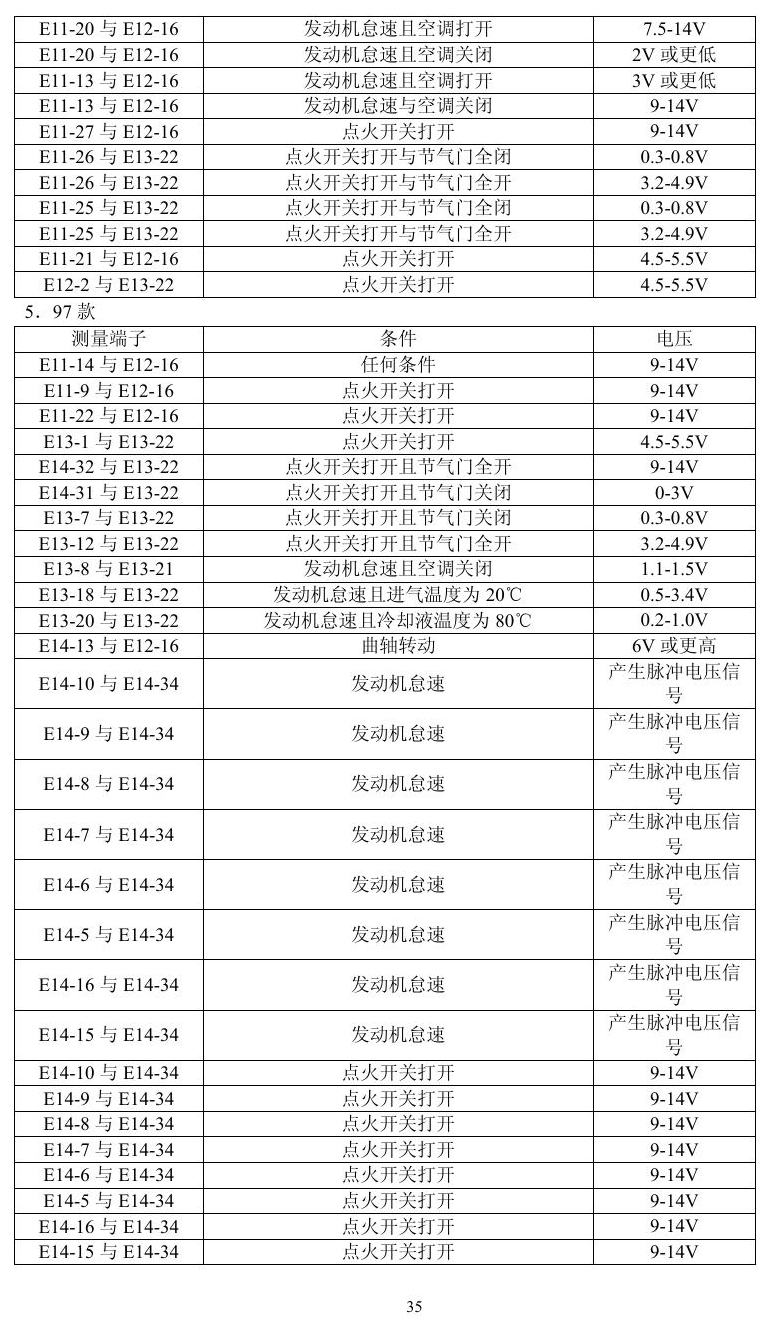

凌志车系端子图 — 凌志车系端子图原始资料第35页

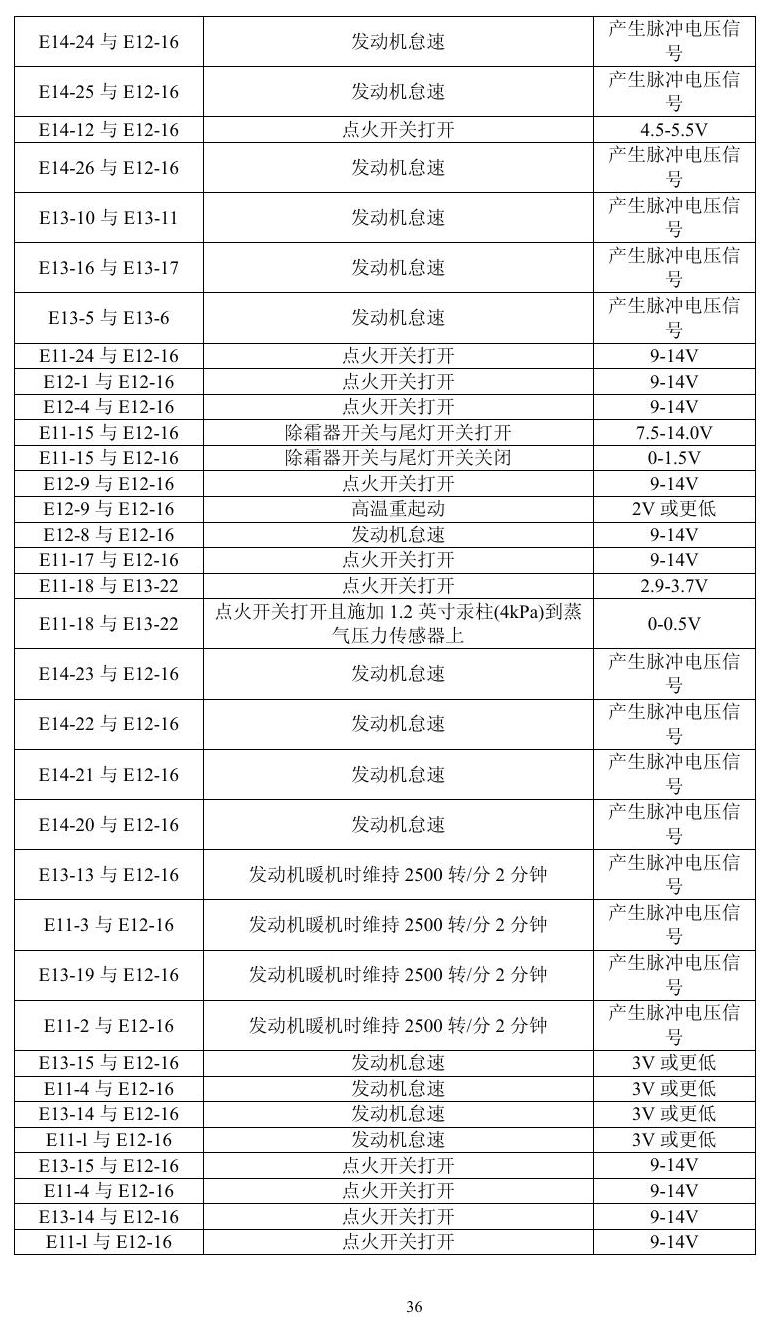

凌志车系端子图 — 凌志车系端子图原始资料第36页

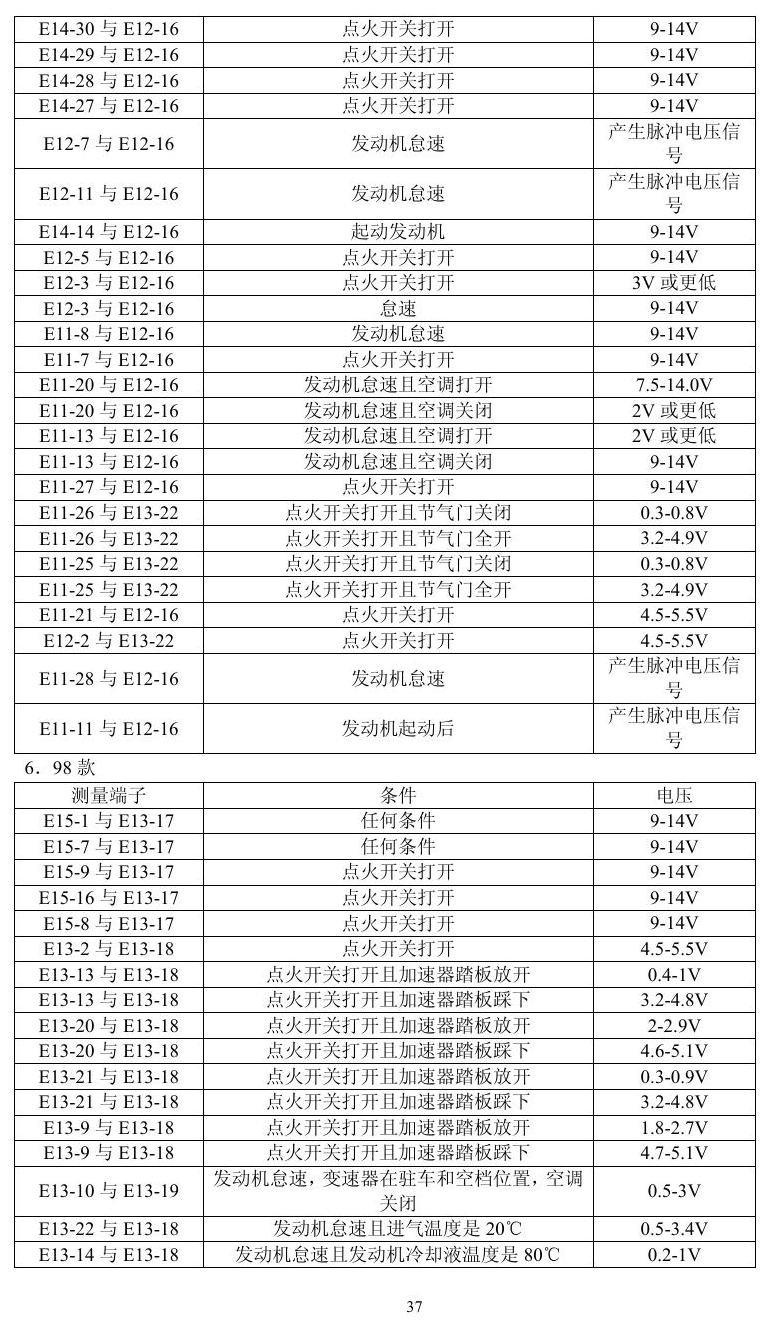

凌志车系端子图 — 凌志车系端子图原始资料第37页

凌志车系端子图 — 凌志车系端子图原始资料第38页

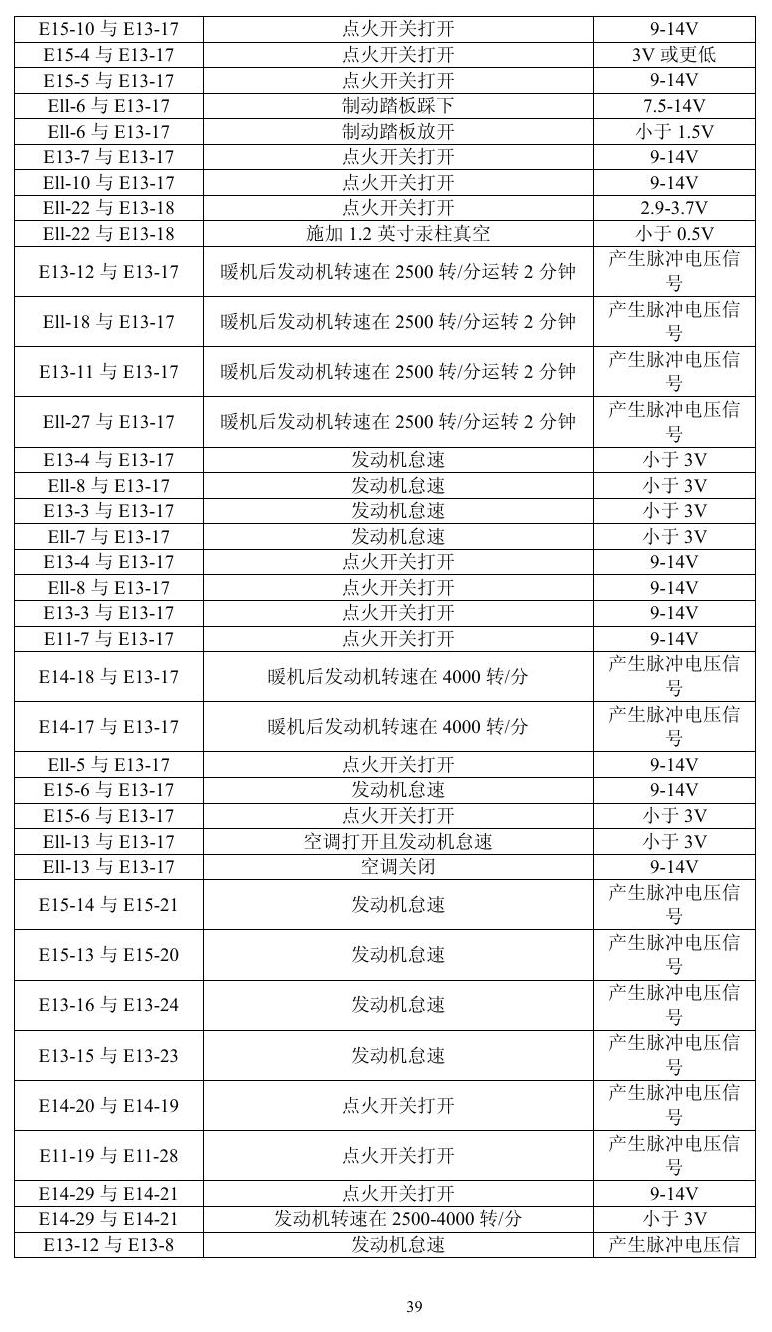

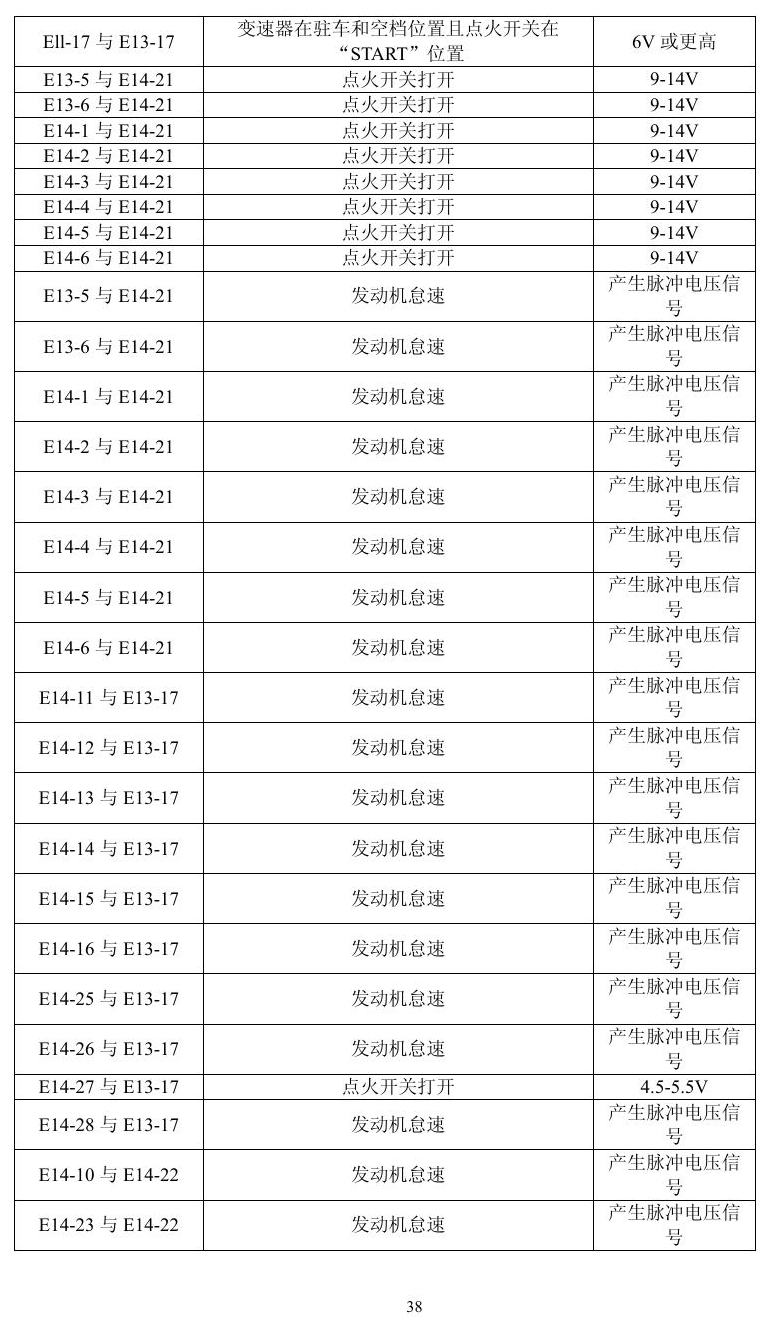

凌志车系端子图 — 凌志车系端子图原始资料第39页

凌志车系端子图 — 凌志车系端子图原始资料第40页

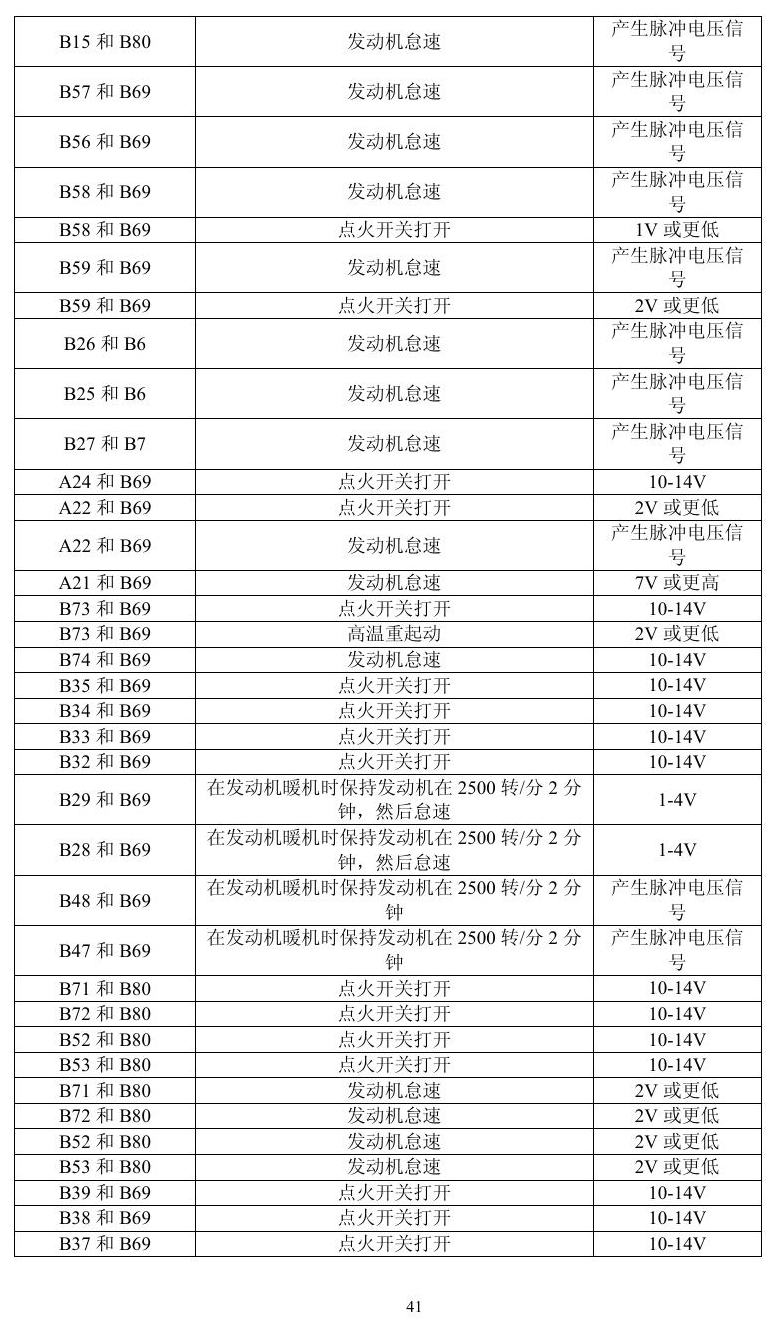

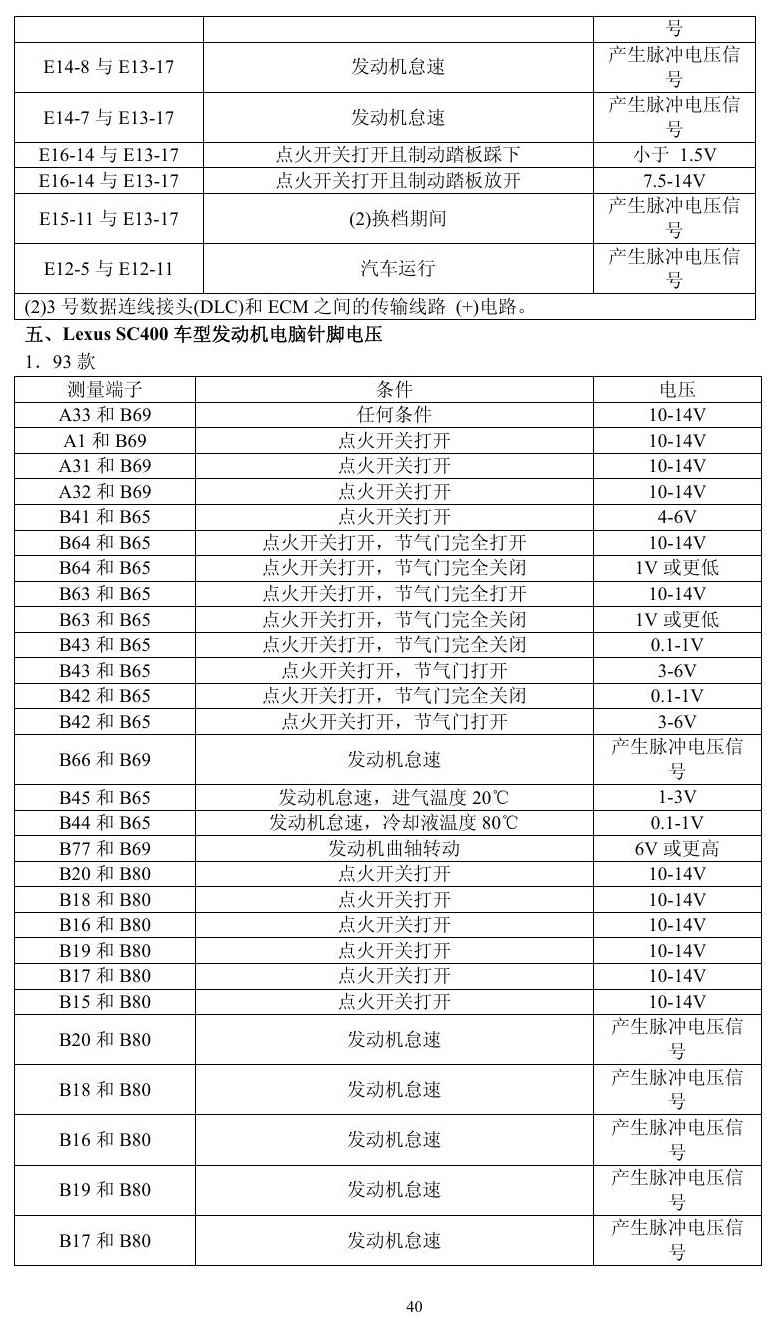

凌志车系端子图 — 凌志车系端子图原始资料第41页

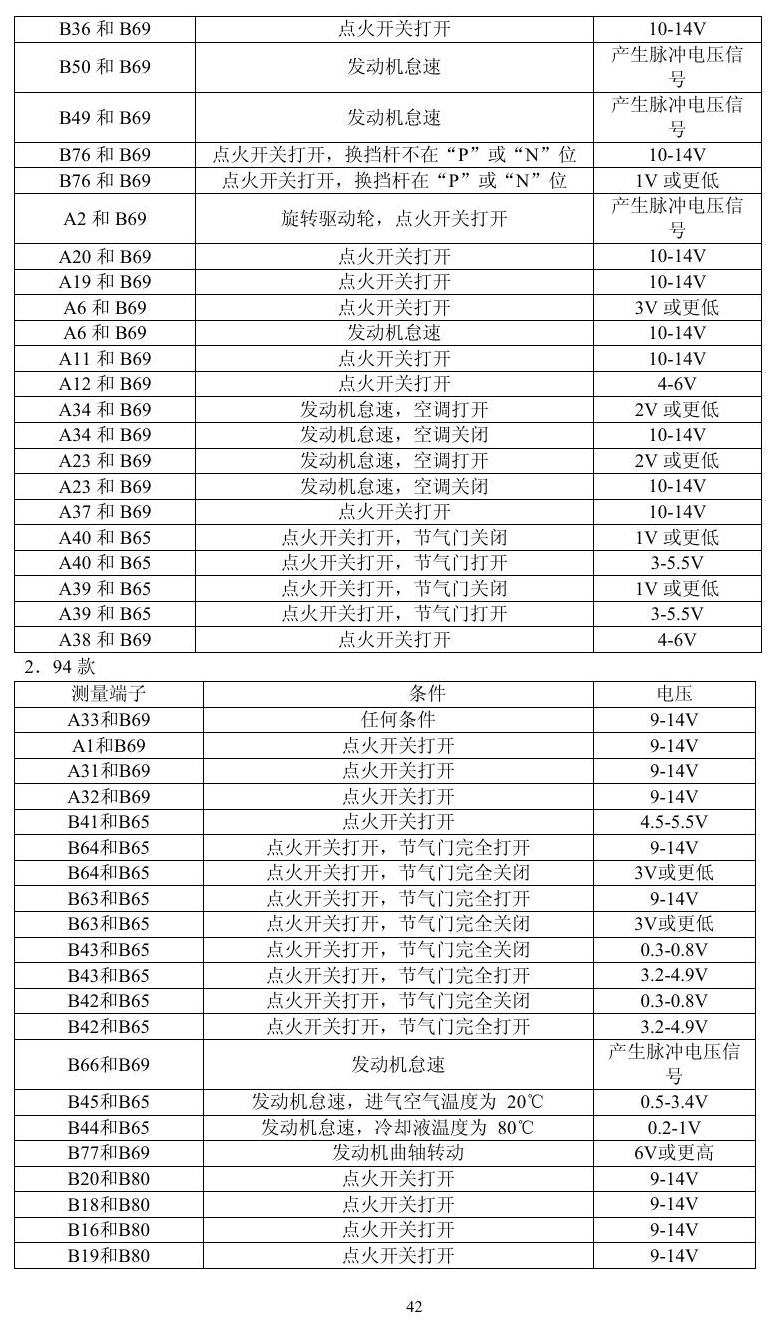

凌志车系端子图 — 凌志车系端子图原始资料第42页

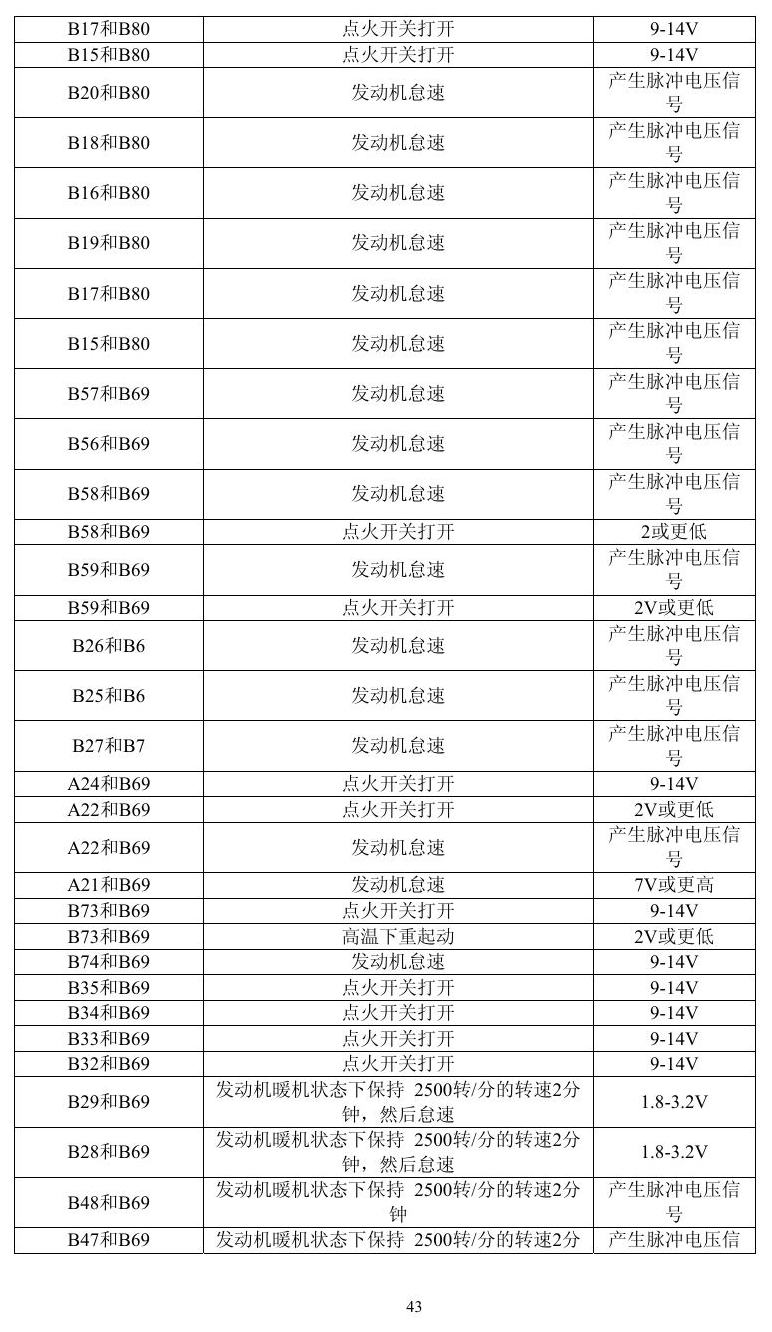

凌志车系端子图 — 凌志车系端子图原始资料第43页

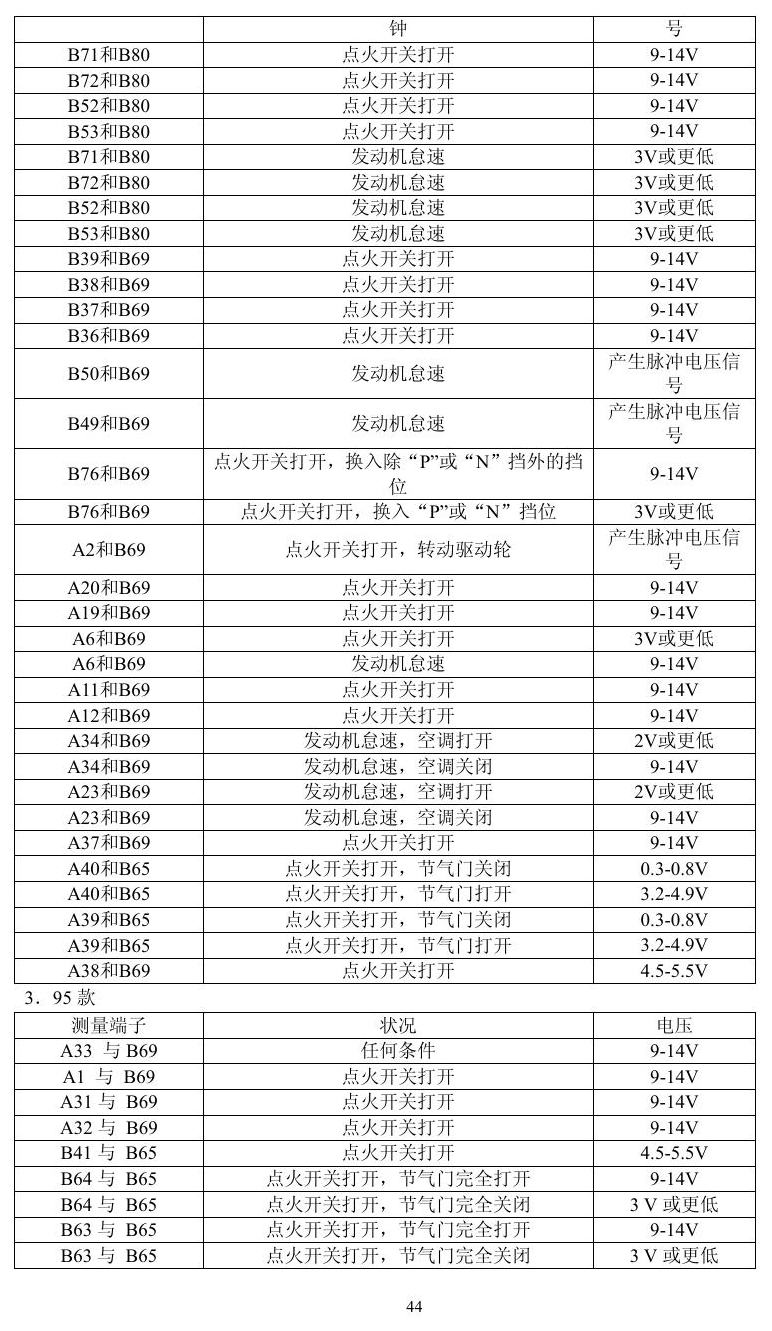

凌志车系端子图 — 凌志车系端子图原始资料第44页

凌志车系端子图 — 凌志车系端子图原始资料第45页

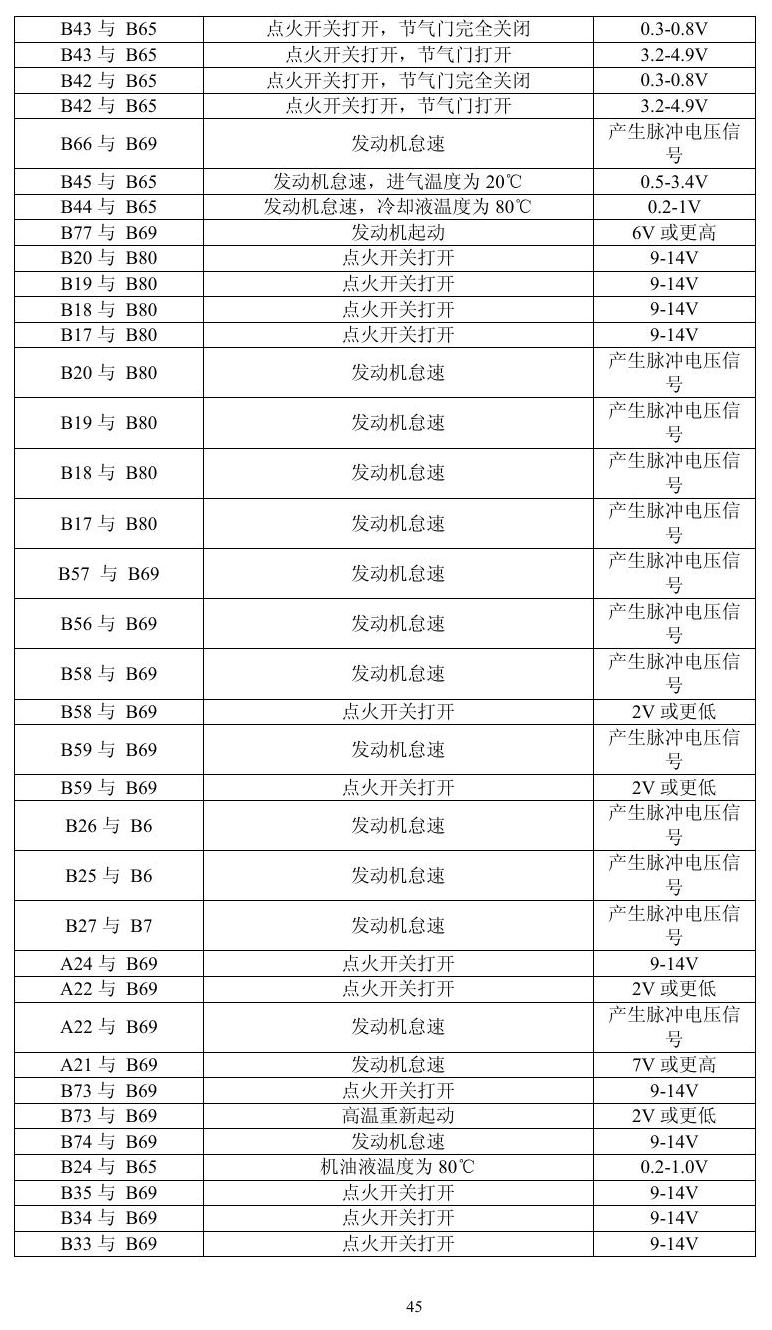

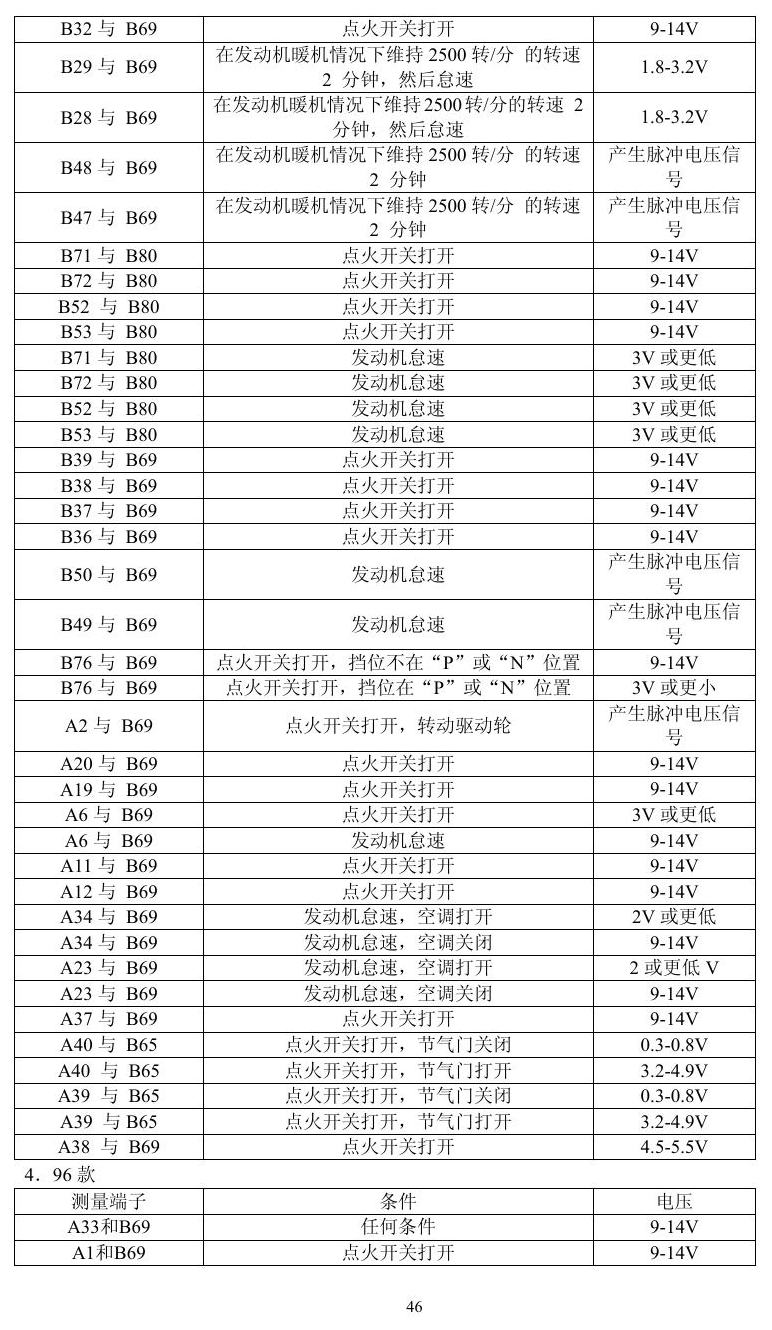

凌志车系端子图 — 凌志车系端子图原始资料第46页

凌志车系端子图 — 凌志车系端子图原始资料第47页

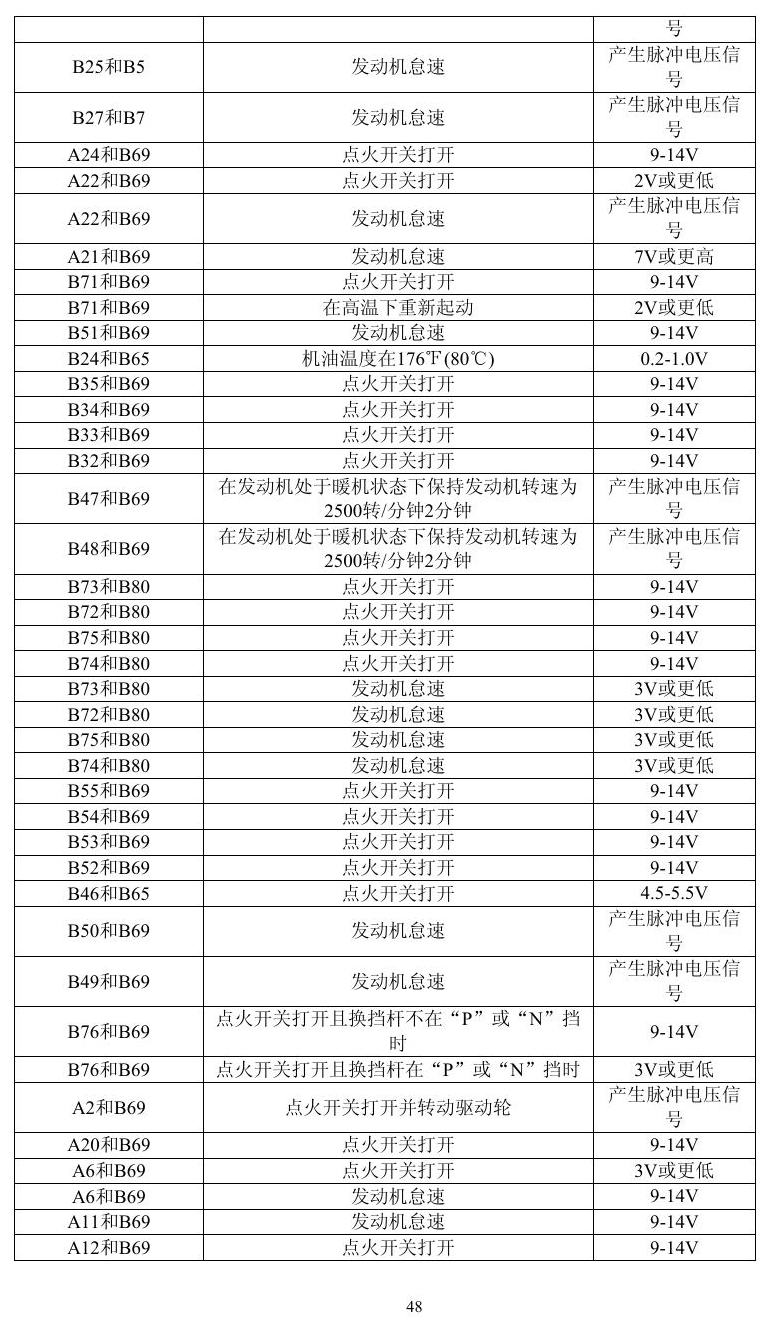

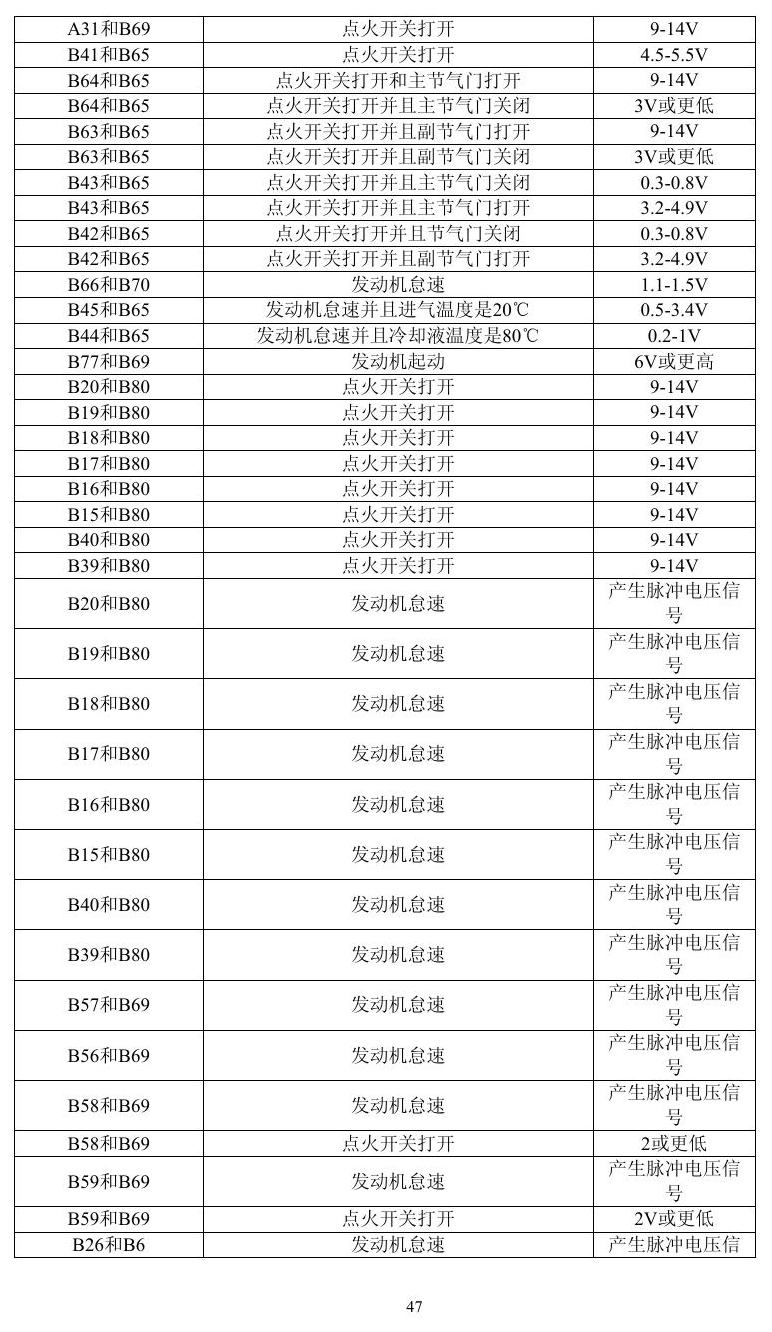

凌志车系端子图 — 凌志车系端子图原始资料第48页

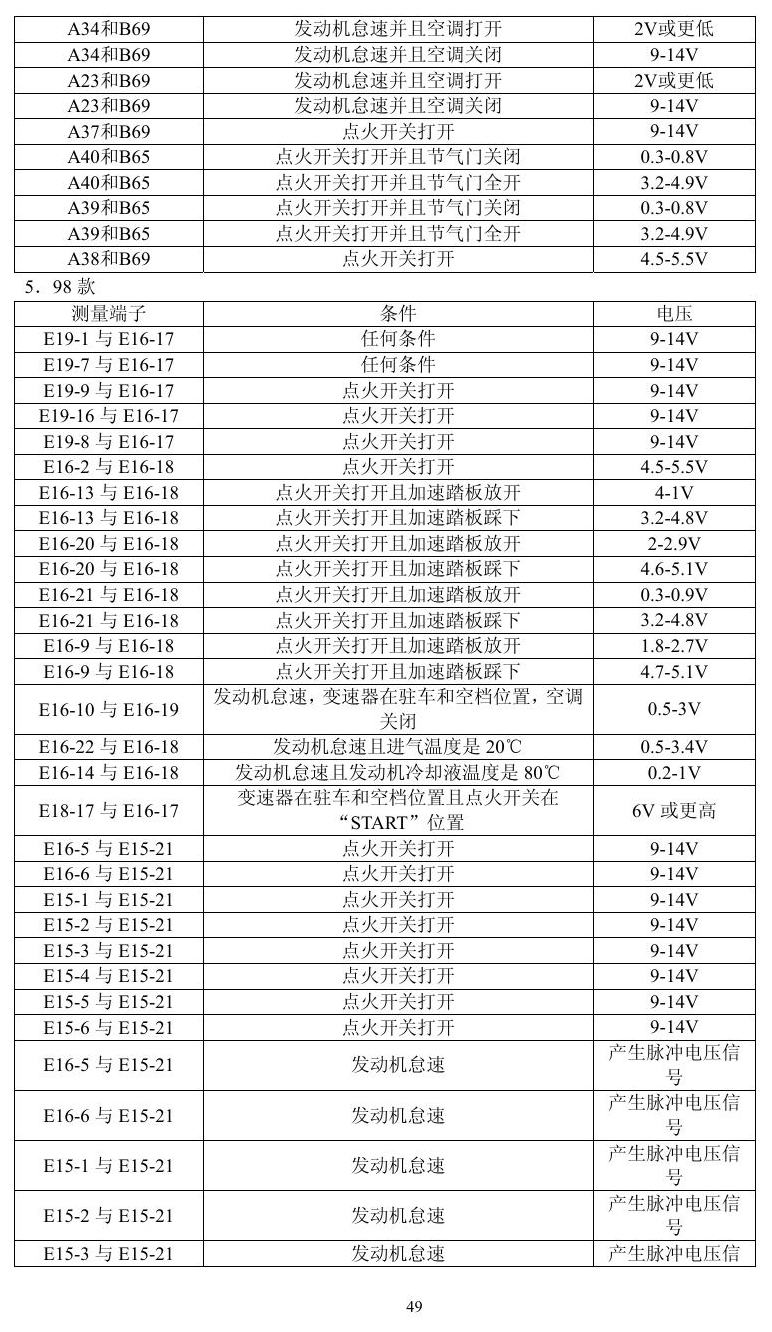

凌志车系端子图 — 凌志车系端子图原始资料第49页

凌志车系端子图 — 凌志车系端子图原始资料第50页

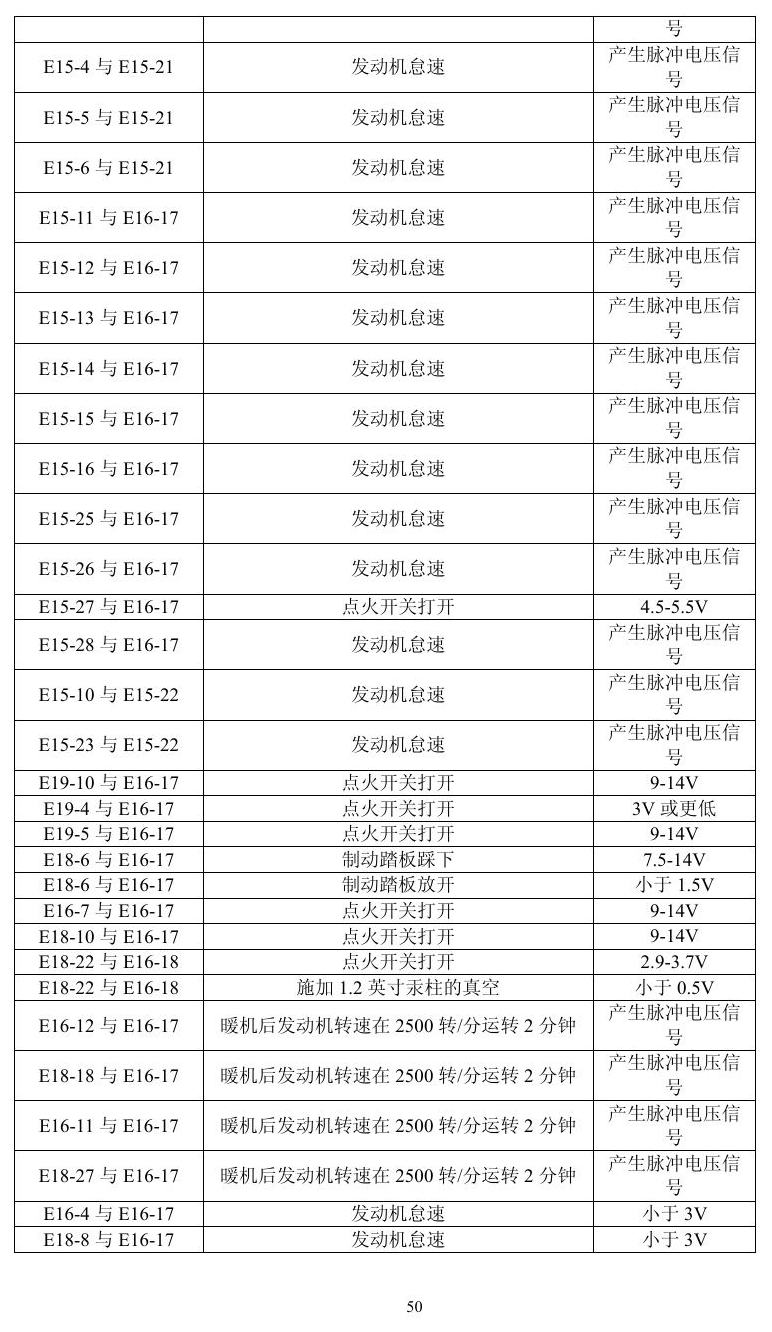

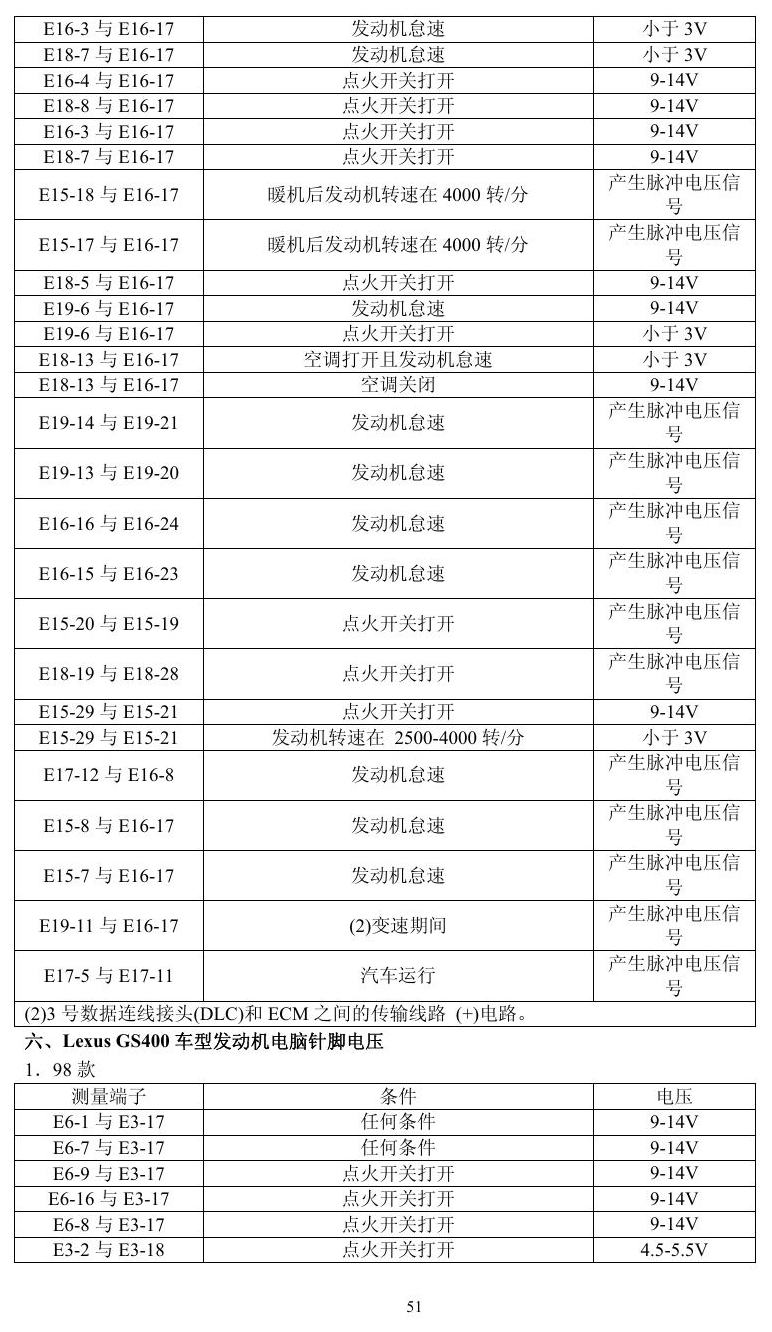

凌志车系端子图 — 凌志车系端子图原始资料第51页

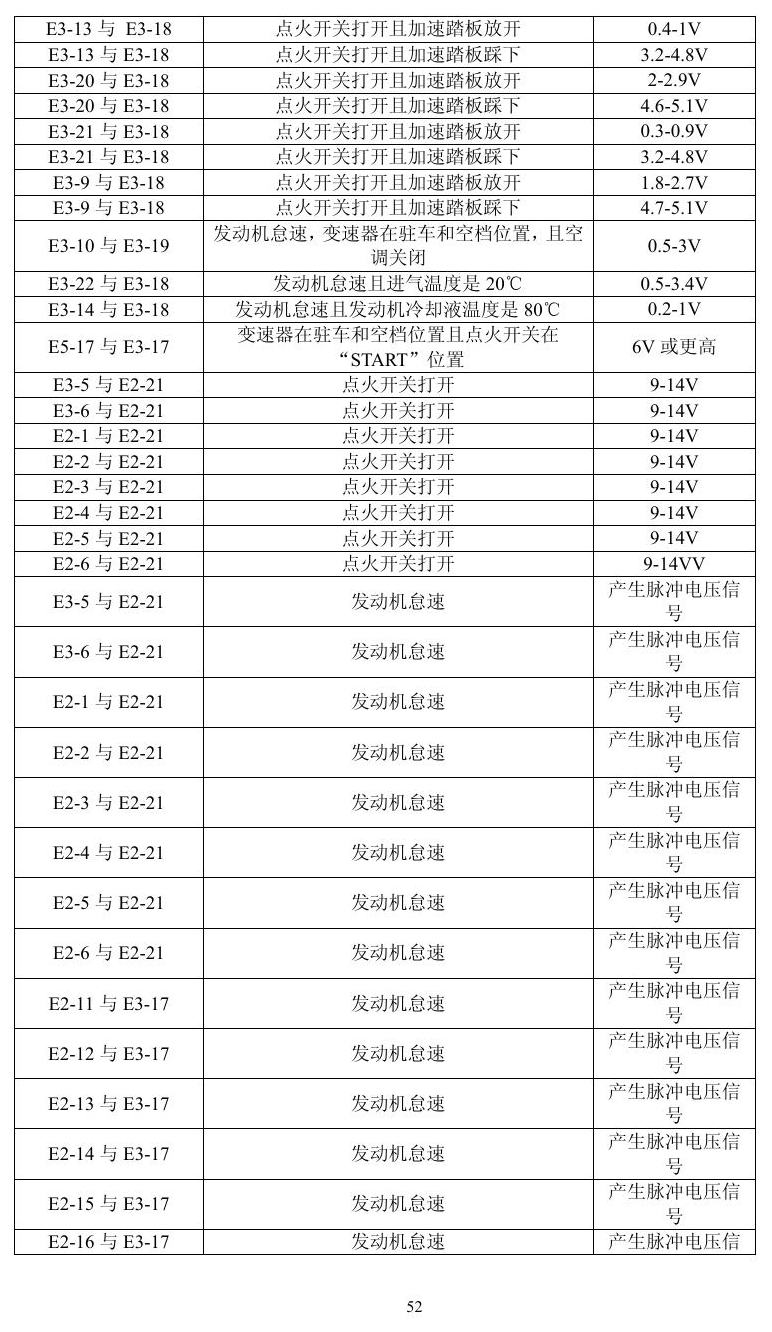

凌志车系端子图 — 凌志车系端子图原始资料第52页

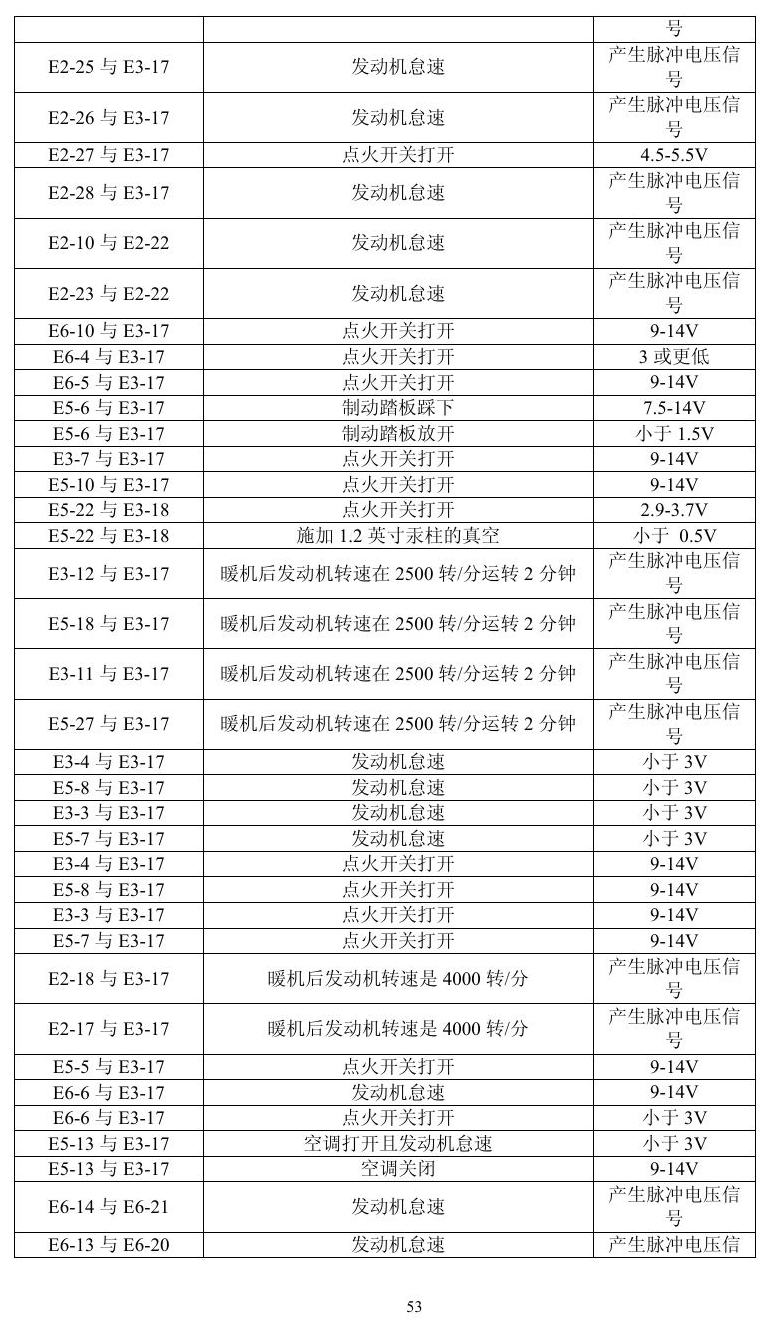

凌志车系端子图 — 凌志车系端子图原始资料第53页

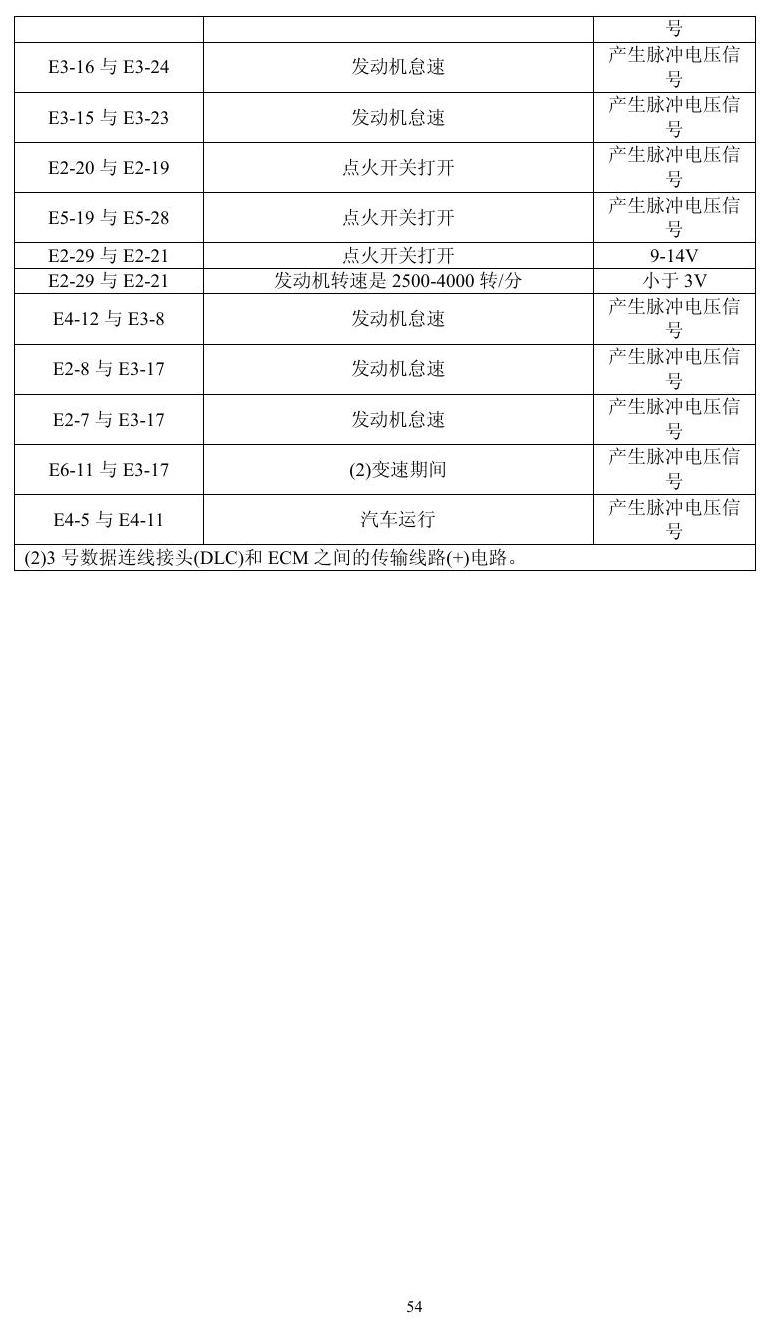

凌志车系端子图 — 凌志车系端子图原始资料第54页

核对说明

同一车系可能因年款、发动机型号和配置不同存在差异，实际检测以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
