奔驰仪表盘信息“无法换档，去特许服务中心修理” (Refer to GI54.30-P-057993)：LI54.30-P-058179

本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。

一、故障现象与投诉条件

显示“无法换档，去特许服务中心修理”。

二、原通告列出的可能原因

损坏。

三、检查与补救步骤

检查预热时间输出级：

1. 拆卸预热时间输出级 (N14/3)。

2. 给预热时间输出级 (N14/3) 的端子 30 和端子 31 提供 12 伏电压（例如通过车载蓄电池）。

3. 使用万用表执行预热时间输出级 (N14/3) 端子 87 和端子 31 之间的电压测量。

过 1 V，则预热时间输出级损坏。

附录中有预热时间输出级的线脚布置。

置）。

附件

文件 描述

Prüfaufbau_Test procedure.pdf GZE 检测过程/Test procedure

Stecker_Connector 8 pins .pdf 8 芯插头/Connector

Stecker_Connector 10 pins.pdf 10 芯插头/Connector

四、零件、操作与WIS参考

零件信息

零件号 ES1 ES2 名称 数量 提示 EPC

2010 年 8 月 16日

X

2010 年 8 月 16 日起

X

操作号与损坏代码

容 时间 损坏代码 提示

54416 73 预热时间输出级

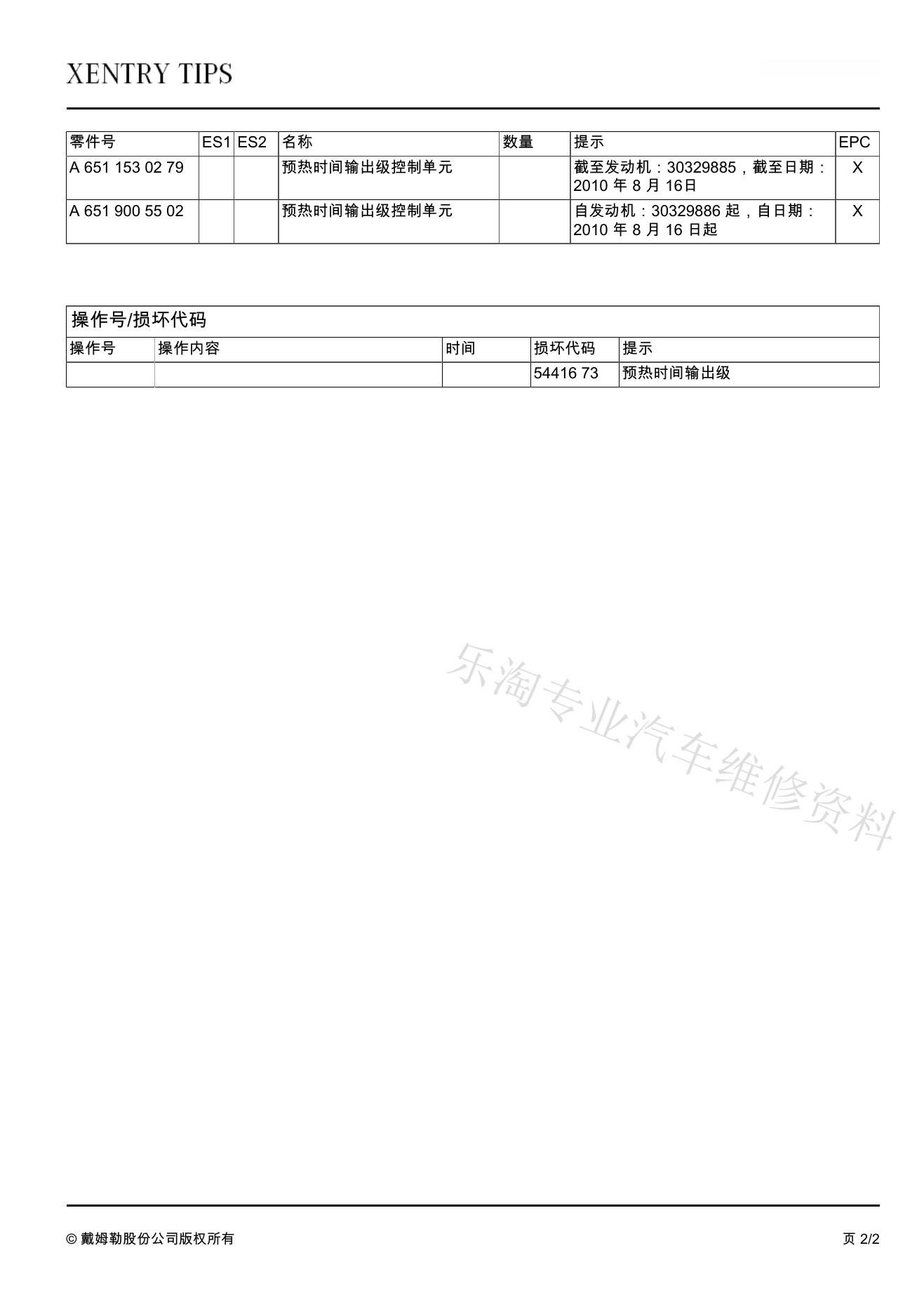

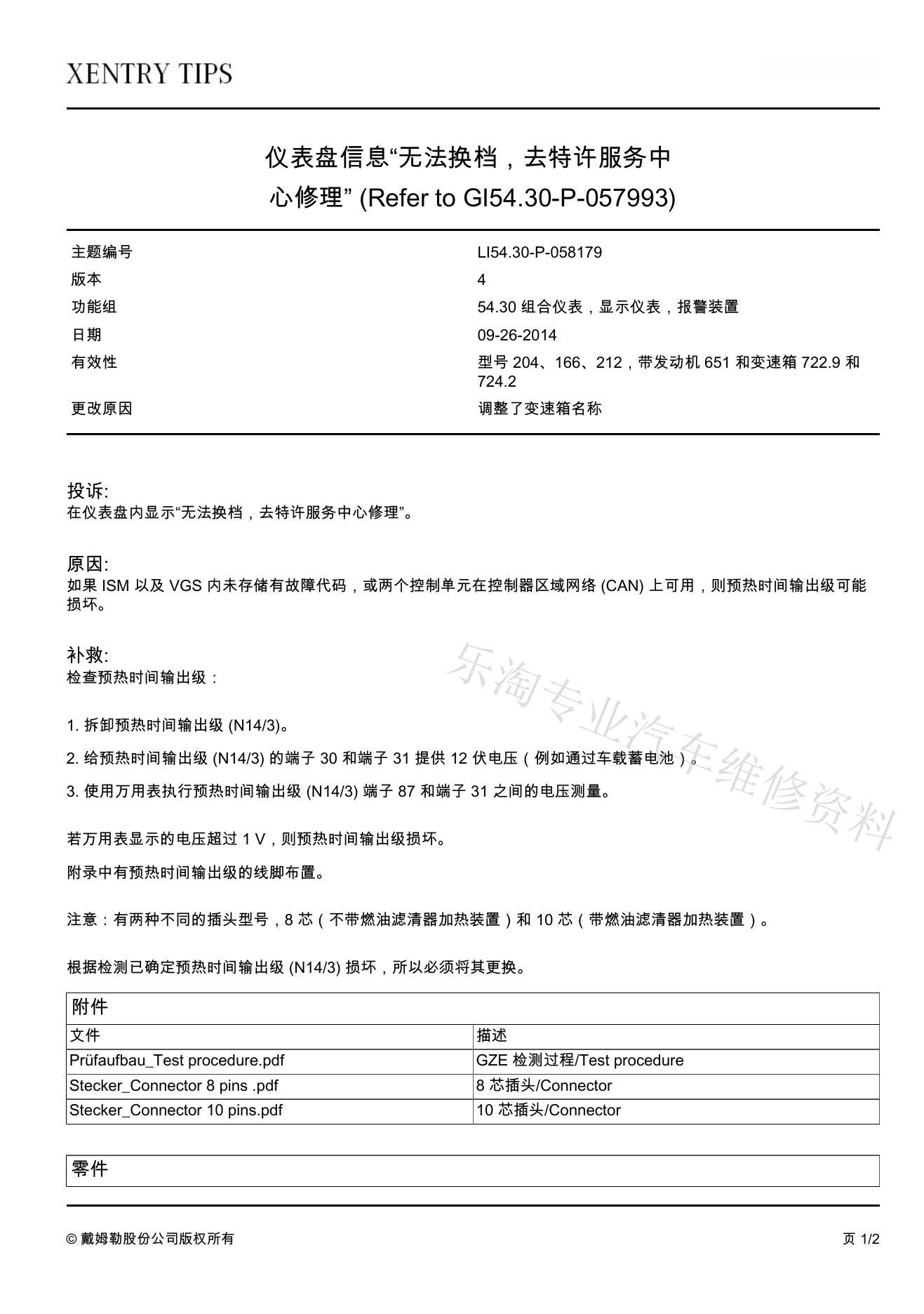

5、原始TIPS通告页面

以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。

6、适用边界

本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
