本篇按原通告的适用范围、投诉、原因和补救顺序重新编排，便于维修时快速定位信息；具体数值、零件和操作要求可在文末保留的原始页面中逐项核对。
| 通告编号 | LI46.10-P-067000，版本3 |
|---|---|
| 功能组 | 46.10 方向盘，套管，转向轴，转向锁 |
| 日期 | 2018-12-24 |
| 适用范围 | 型号系列：X222 改款（S 级迈巴赫） |
一、故障现象与投诉条件
方向盘挡板上的 MAYBACH 字样可能已移动/松开。
附件
文件 描述
Complaint.jpg 投诉
二、原通告列出的可能原因
况下，高温可能会导致 MAYBACH 字样的单个字母移动/脱落。
出现投诉时只需更换方向盘挡板。
|--------------------------------------------------------------------------------------------------------|
| ***！！！***不需要更换整个方向盘。***！！！***|
|--------------------------------------------------------------------------------------------------------|
三、检查与补救步骤
1.) 拆卸驾驶员气囊 (AR91.60-p-0660lf)。
2.) 拆卸固定板。
• 松开固定板（图 1 -A-）和接地触点（图 1 -B-）的螺栓，然后取下固定板。
3.) 拆卸方向盘挡板
• 松开挡板螺栓（图 3）。从右辐条开始顺时针松开挡板（图 9）。参见卡钩（图 4）。注意：松开挡板时不得损坏
泡沫。
步骤如下：
• 按正确的顺序用额定扭矩 (2.5 Nm) 拧紧挡板（图 10）。注意：请注意电缆的敷设是否正确（卡住危险！）。
• 按正确的顺序用额定扭矩 (5.5 Nm) 拧紧固定板螺栓（图 11）并创建接地触点连接。
驾驶员气囊 (AR91.60-p-0660lf)。
附件
文件 描述
Picture1.jpg 图 1
Picture2.jpg 图 2
Picture3.jpg 图 3
Picture4.jpg 图 4
Picture5.jpg 图 5
Picture6.jpg 图 6
Picture7.jpg 图 7
Picture8.jpg 图 8
Picture9.jpg 图 9
Picture10.jpg 图 10
Picture11.jpg 图 11
四、零件、操作与WIS参考
零件信息
零件号 ES1 ES2 名称 数量 提示 EPC
A 099 464 83 02 MAYBACH 方向盘挡板 1 零件可订购，在下次 EPC 升级时可看
到。
X
附件
文件 描述
SparePart.jpg 备件
操作号与损坏代码
容 时间 损坏代码 提示
00-0000 更换方向盘挡板 0.9Hrs 4600S 38 正在创建维修间资料系统 (WIS) 工作
说明。

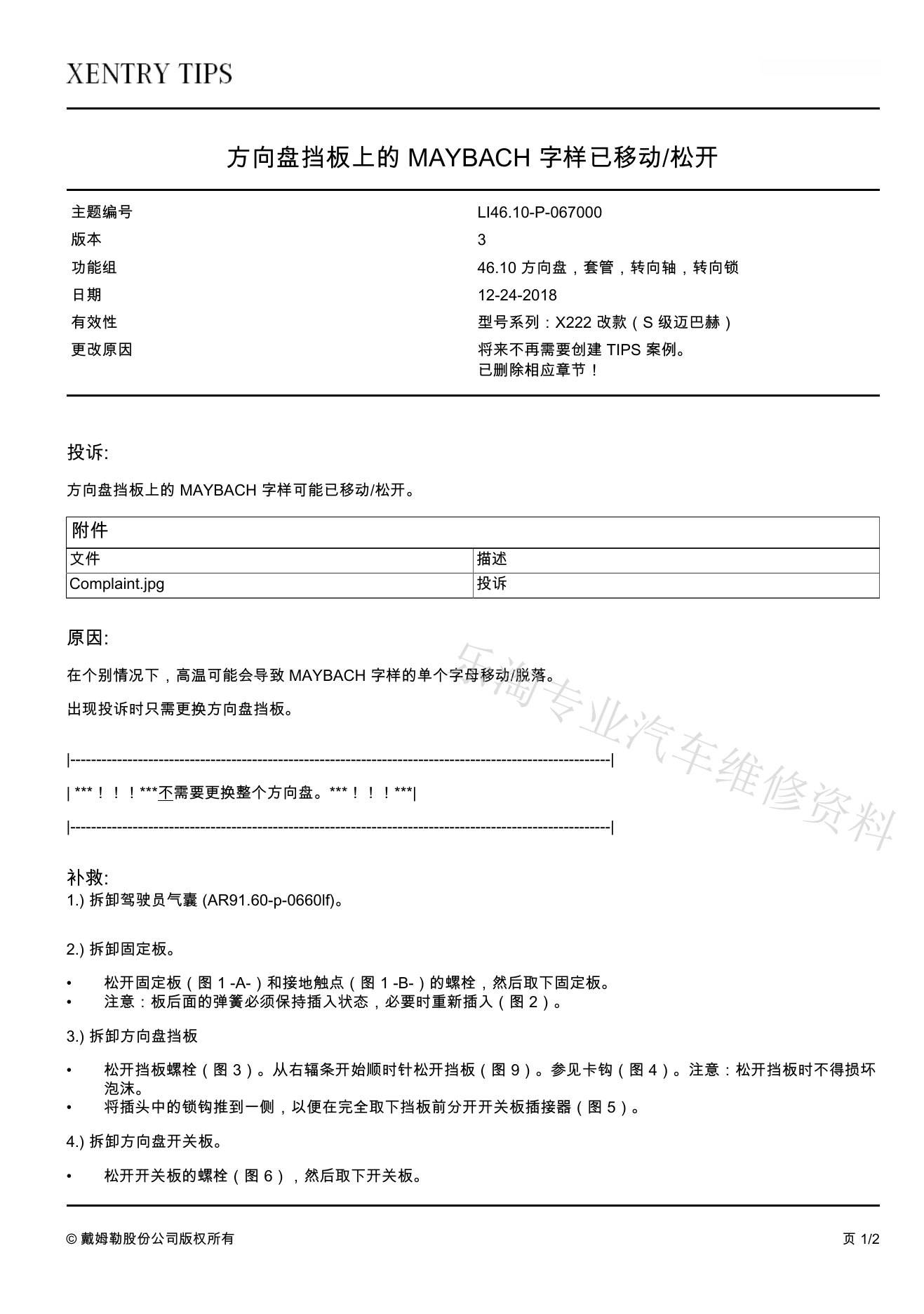

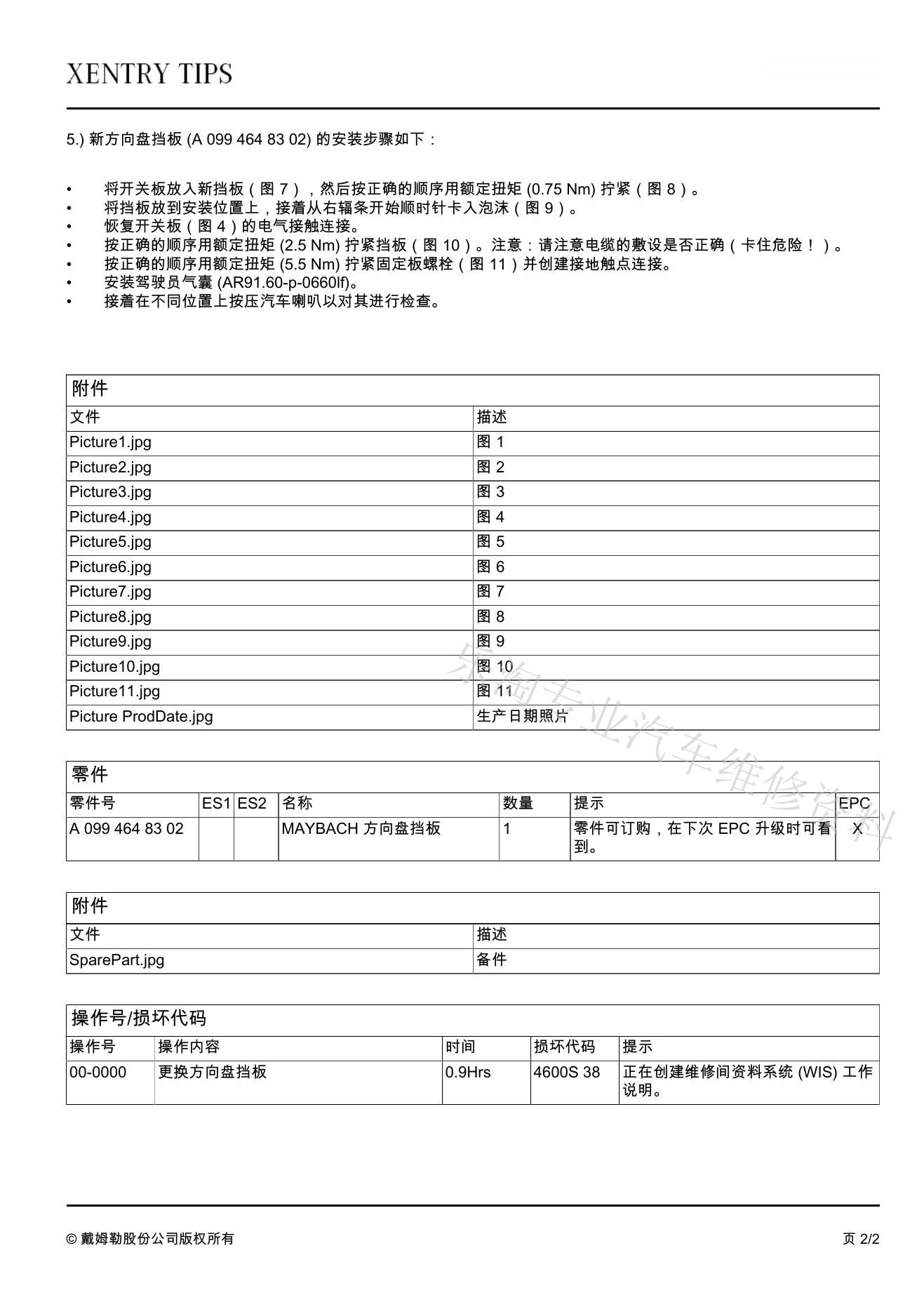

5、原始TIPS通告页面
以下完整保留2页原通告。若页面提到的图片、声音或其他附件没有包含在当前PDF中，本文不自行补画或代替附件内容。
6、适用边界
本案例只覆盖上述适用范围和通告所述故障情形。维修前应核对VIN、生产日期、发动机或控制单元版本及当前故障记录；现象或检查结果不一致时，应继续按对应车辆的Xentry引导测试和WIS流程诊断。
本文依据奔驰相关技术资料进行归纳与重新编排，文中技术示意图均由群辉宜修车重新绘制，原通告页面作为资料对照保留。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新厂家维修文件、诊断仪提示及实车测量结果为准。
