宝马X5 G05平视显示系统HUD结构与信号路径

说明G05平视显示系统的显示功能、系统电路和相关车辆信号。HUD图像受投影单元、专用风挡玻璃、座椅位置和亮度调节共同影响。

一、系统定位与功能

说明G05平视显示系统的显示功能、系统电路和相关车辆信号。

二、主要组件与信号关系

HUD图像受投影单元、专用风挡玻璃、座椅位置和亮度调节共同影响。

三、工作条件与控制逻辑

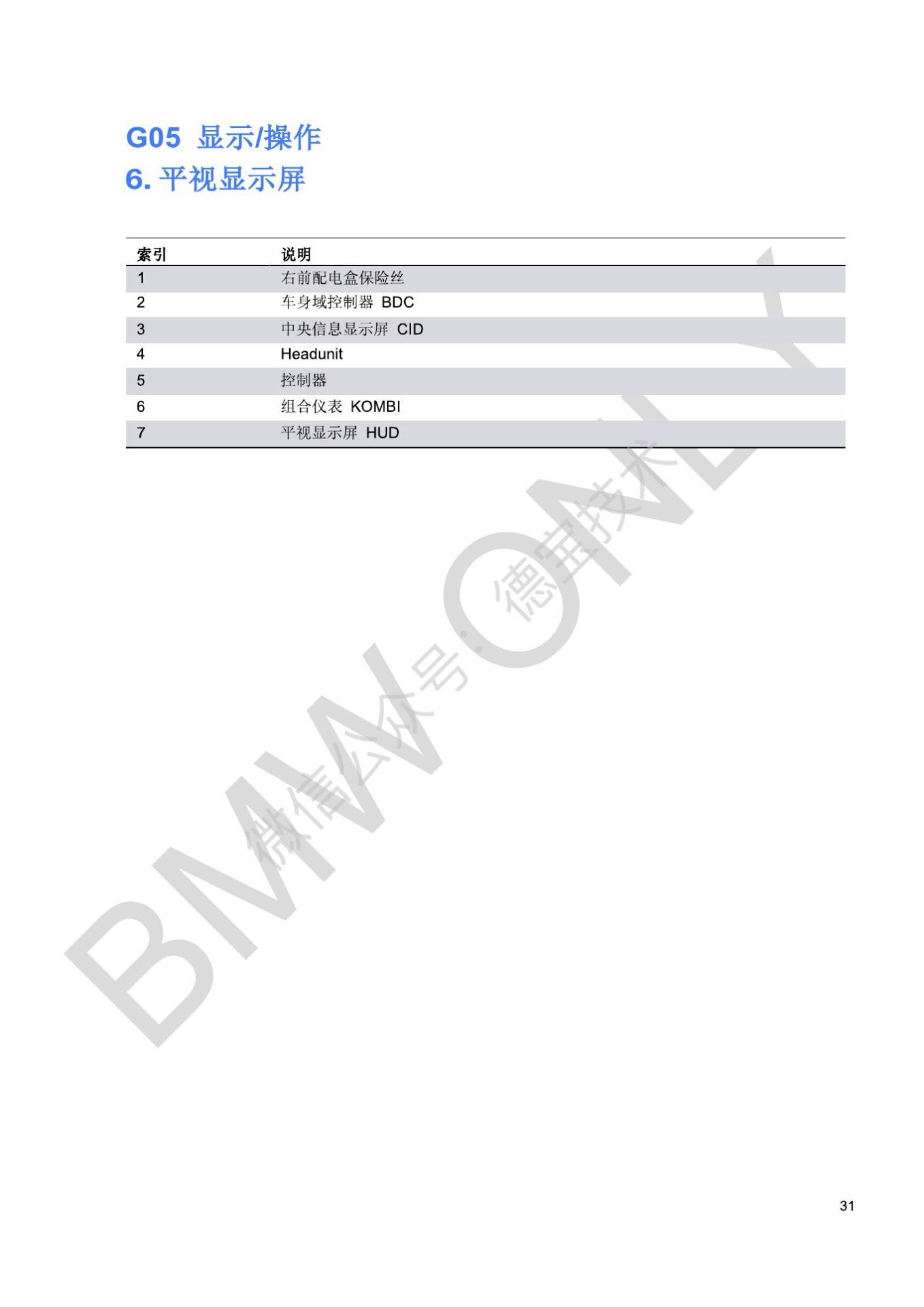

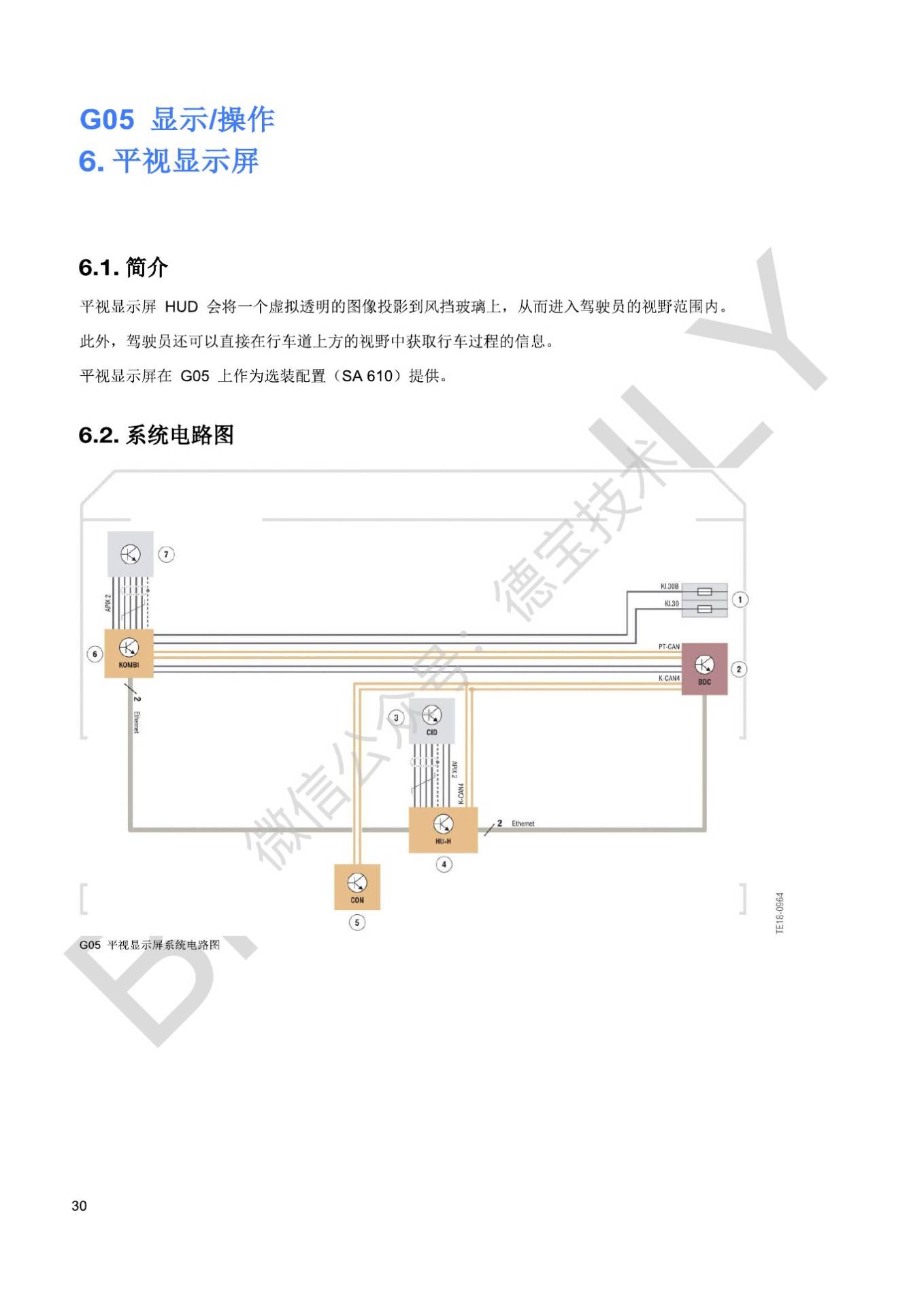

该系统需结合车辆配置、当前工况、相关输入信号和控制单元状态进行判断。资料页面列出了部件布置、系统电路、信号流向或关键结构，诊断时应按实际车辆装备逐项对照。

四、检测与故障定位

重影、模糊或偏斜时不能只判定HUD单元损坏，还应核对风挡玻璃规格和安装。

五、维修后复核

完成拆装、更换、编程或校准后，应先清除故障存储，再按ISTA测试计划检查实际值、执行器状态和所有关联功能。需要初始化、适配或标定的系统，必须满足对应前提条件后执行。

六、资料说明

本文依据宝马相关技术培训资料进行归纳与重新编排，文中配图为原培训资料中的技术页面。不同车型、年款及配置可能存在差异，具体参数与维修步骤请以对应车辆的最新宝马维修文件、ISTA/AIR提示及实车测量结果为准。
