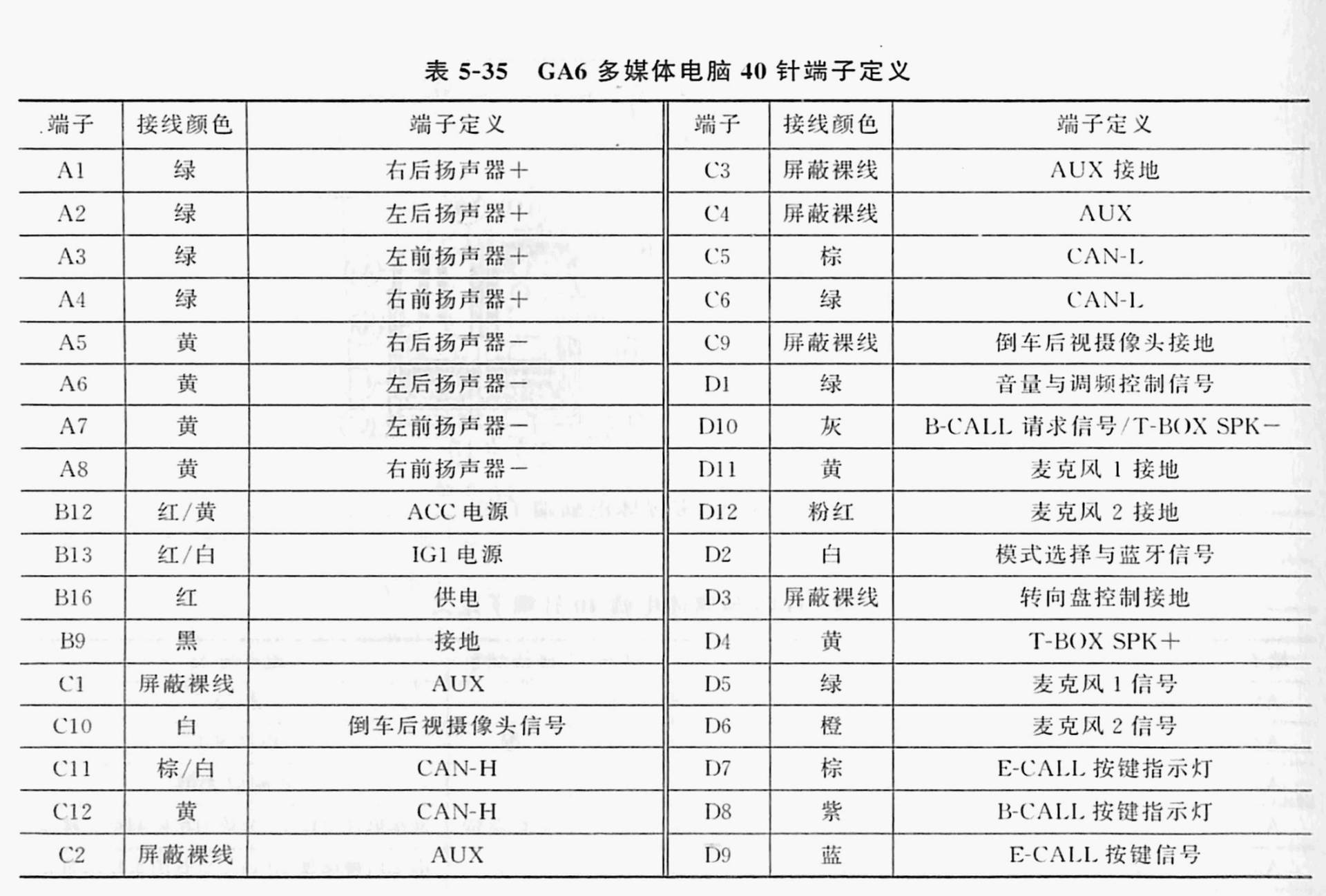

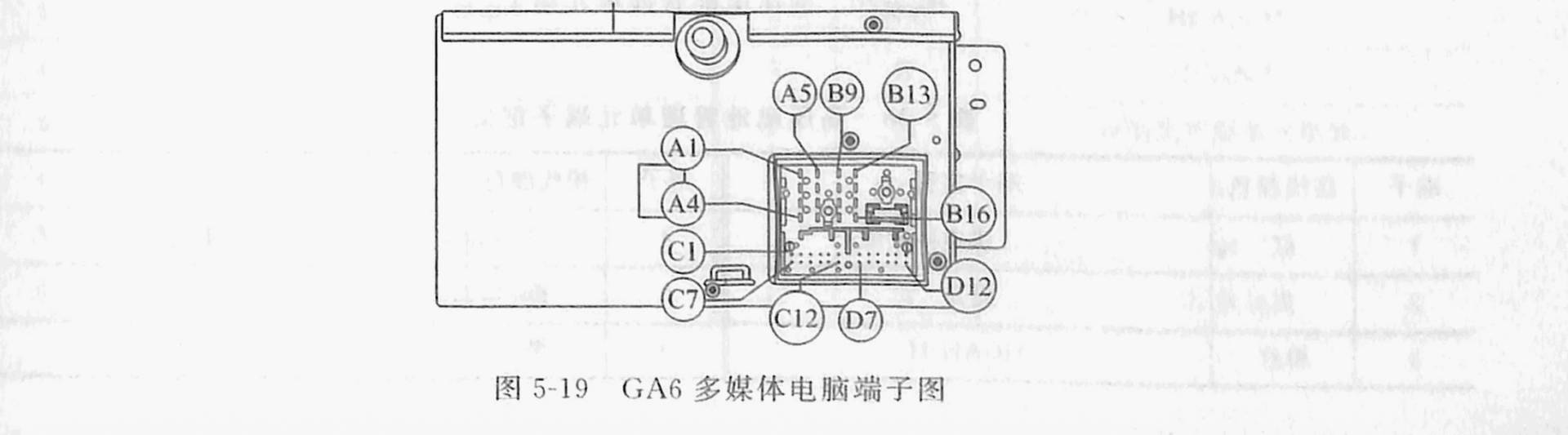

以广汽传祺2016年款GA6车型为例，该车多媒体电脑端子如图5-19所示，端子定义见表5-35。
广汽六速自动变速器(16针)
以广汽传祺2017年款GA8车型为例，该车变速器电脑端子图如图5-9所示，端子定义见表5-14。
传祺GA5PHEV 双电机控制单元端子(23针+23针)
双电机控制单元连接端子如图5-21所示，端子定义见表5-37、表5-38。
广汽2.0L4B20K2发动机(81针)
以广汽传祺2013年款GS5车型为例，4B20K2发动机电脑端子图如图5-5所示，端子定义见表5-9。
广汽55-51SN五速自动变速器(24针+26针)
以广汽传祺2012年款GS5车型为例，该车变速器电脑端子图如图5-10所示，端子定义见表5-15、表5-16。
广汽 1.8T 4B18M1发动机（64针+48针）
以广汽传祺2016年款GA6车型例，4B18M1 发动机电脑端子图如图5-3所示，端子定义见表 5-5、表5-6。
传祺GA6车身电脑(12针+12针+52针+52针)
以广汽传祺2016年款GA6车型为例，其车身电脑端子图如图5-16所示，端子定义见表5-28~表5-31。
