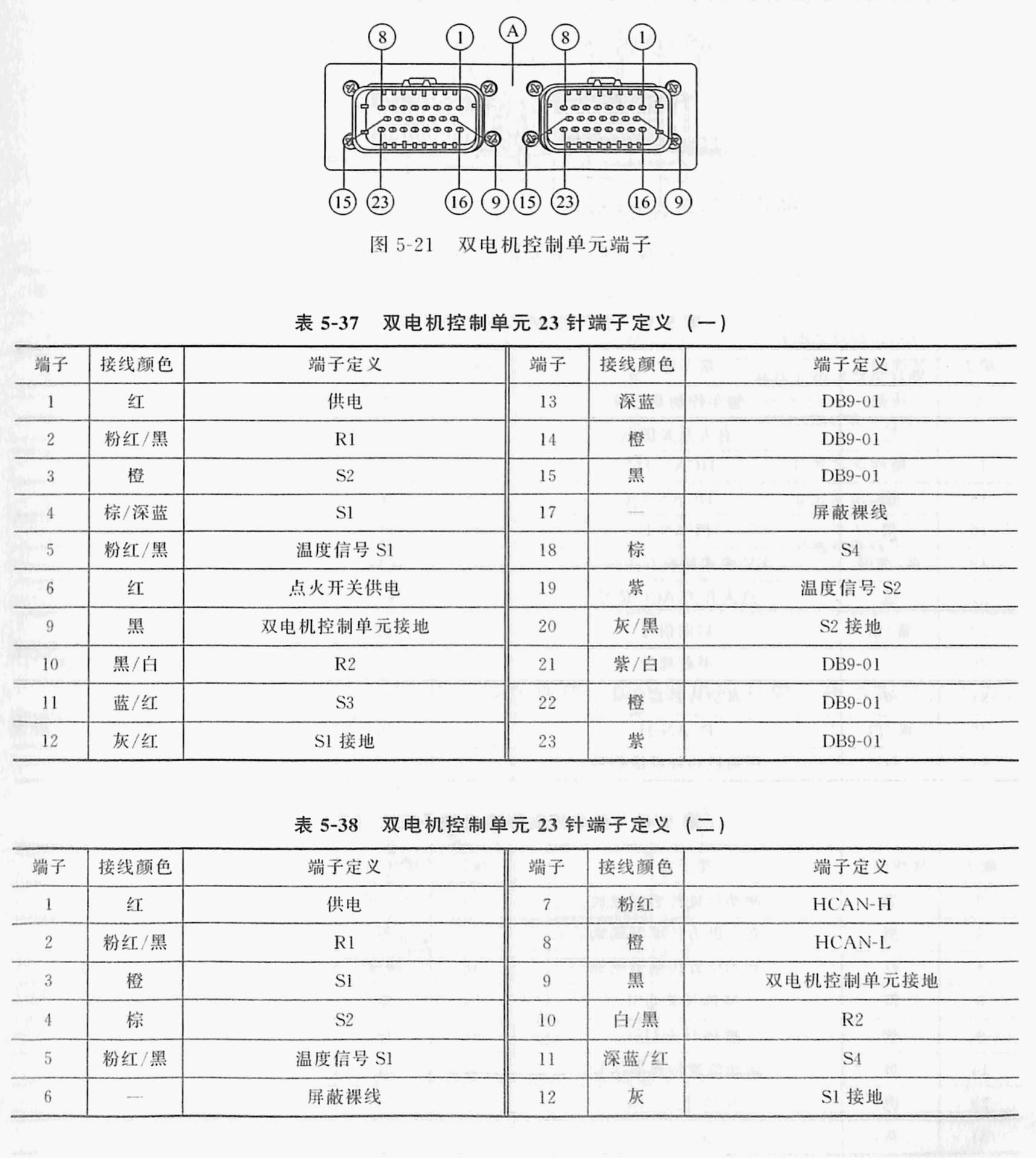

双电机控制单元连接端子如图5-21所示，端子定义见表5-37、表5-38。
猎豹2.4L2TZ发动机(81针)
以广汽长丰2017年款猎豹CT7车型为例，2TZ发动机电脑端子图如图5-7所示，端子定义见表5-12。
传祺GA6车身电脑(12针+12针+52针+52针)
以广汽传祺2016年款GA6车型为例，其车身电脑端子图如图5-16所示，端子定义见表5-28~表5-31。
广汽2.0L4B20K2发动机(81针)
以广汽传祺2013年款GS5车型为例，4B20K2发动机电脑端子图如图5-5所示，端子定义见表5-9。
5.1.4广汽2.0T4B20M1发动机(64针+48针)
以广汽传祺2017年款GA8车型为例，4B20M1发动机电脑端子图如图5-4所示，端子定义见表5-7、表5-8。
广汽G-DCT七速干式双离合变速器(50针)
以广汽传祺2016年款GS4车型为例，该变速器电脑端子图如图5-8所示，端子定义见表5-13。
猎豹DCT360C六速湿式双离合变速器(81针)
以广汽长丰2018年款猎豹MATTU车型为例，该变速器电脑端子图如图5-11所示.端子定义见表5-17。
