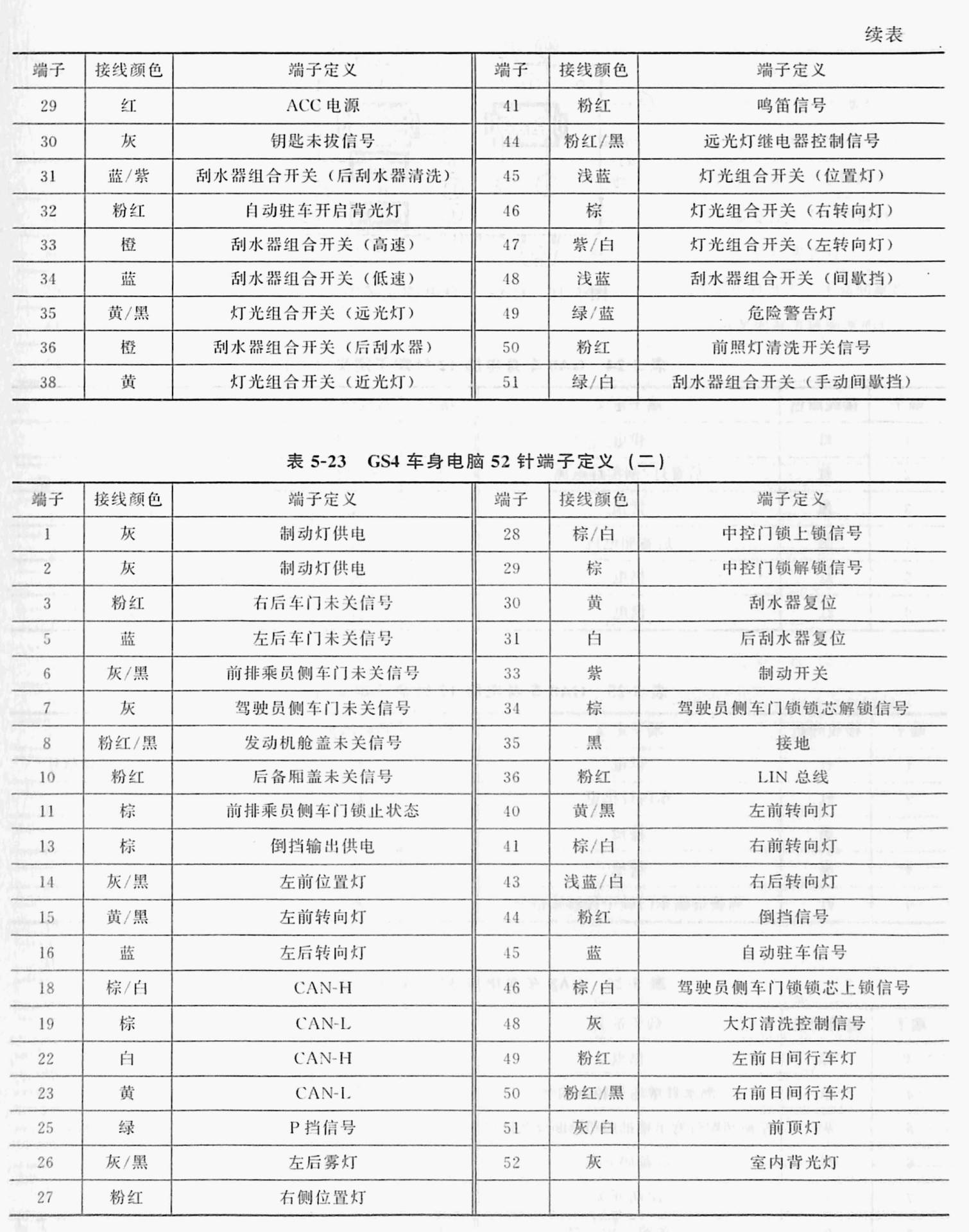

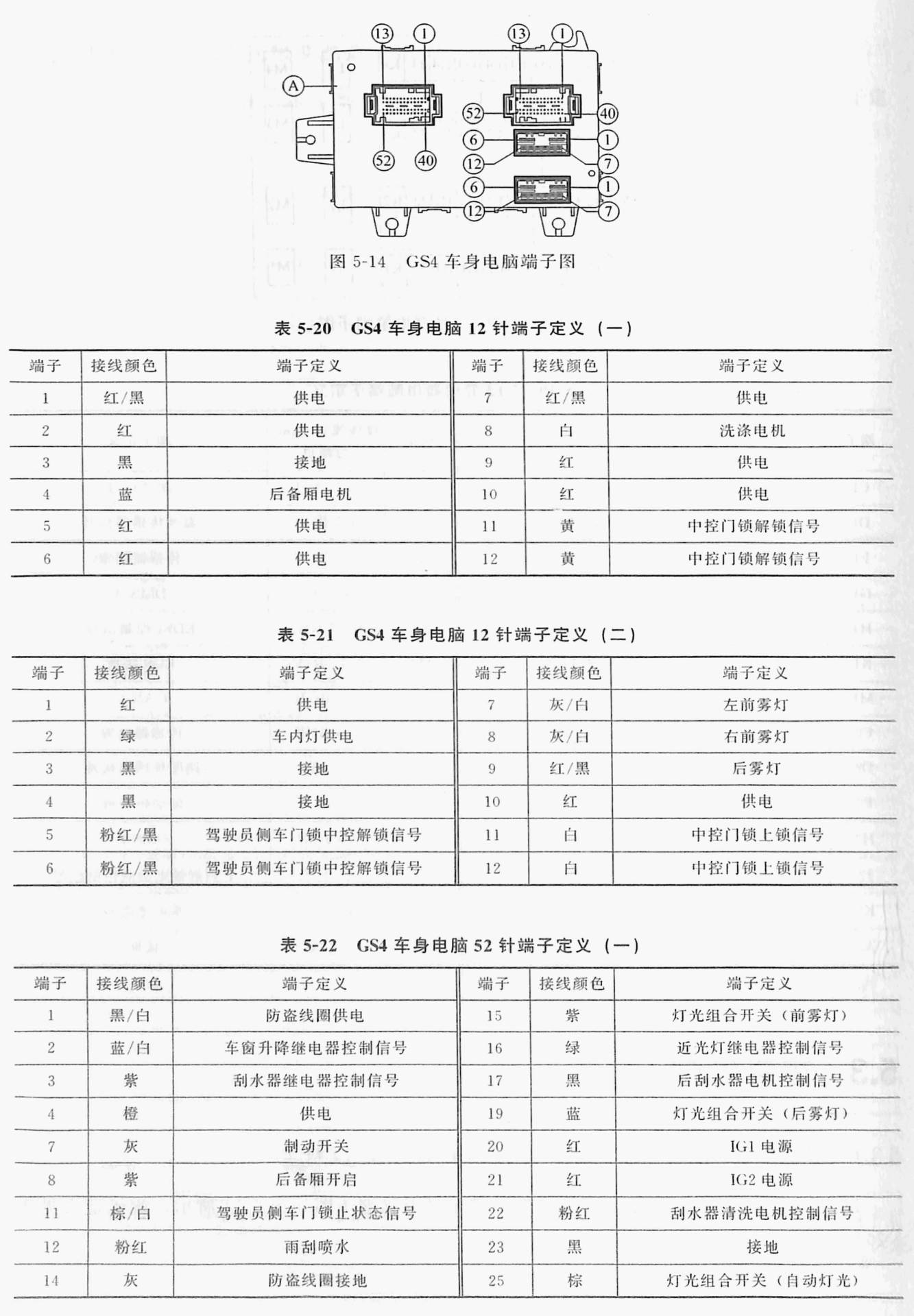

以广汽传祺2016年款GS4车型为例，其车身电脑端子图如图5-14所示，端子定义见表5-20~表5-23。
5.1.4广汽2.0T4B20M1发动机(64针+48针)
以广汽传祺2017年款GA8车型为例，4B20M1发动机电脑端子图如图5-4所示，端子定义见表5-7、表5-8。
传祺GA5PHEV 高压电池管理单元端子(18针)
高压电池管理单元端子如图5-20所示，端子定义见表5-36。
猎豹DCT360C六速湿式双离合变速器(81针)
以广汽长丰2018年款猎豹MATTU车型为例，该变速器电脑端子图如图5-11所示.端子定义见表5-17。
猎豹VT3CVT无级变速器(48针)
以广汽长丰2018年款CS9车型为例，VT3变速器电脑端子图如图5-13所示，端子定义见表5-19。
广汽G-DCT七速干式双离合变速器(50针)
以广汽传祺2016年款GS4车型为例，该变速器电脑端子图如图5-8所示，端子定义见表5-13。
广汽55-51SN五速自动变速器(24针+26针)
以广汽传祺2012年款GS5车型为例，该车变速器电脑端子图如图5-10所示，端子定义见表5-15、表5-16。
