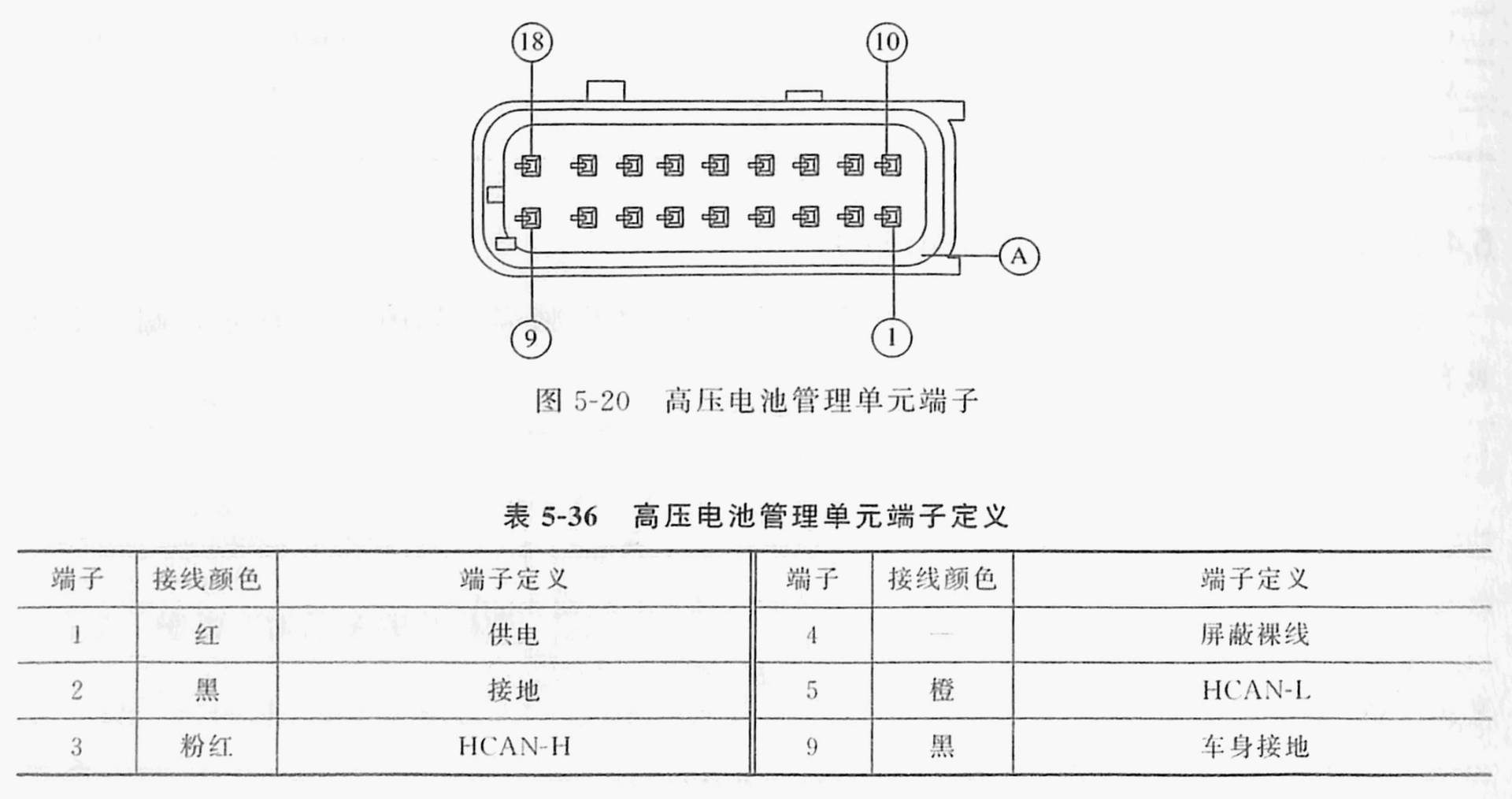

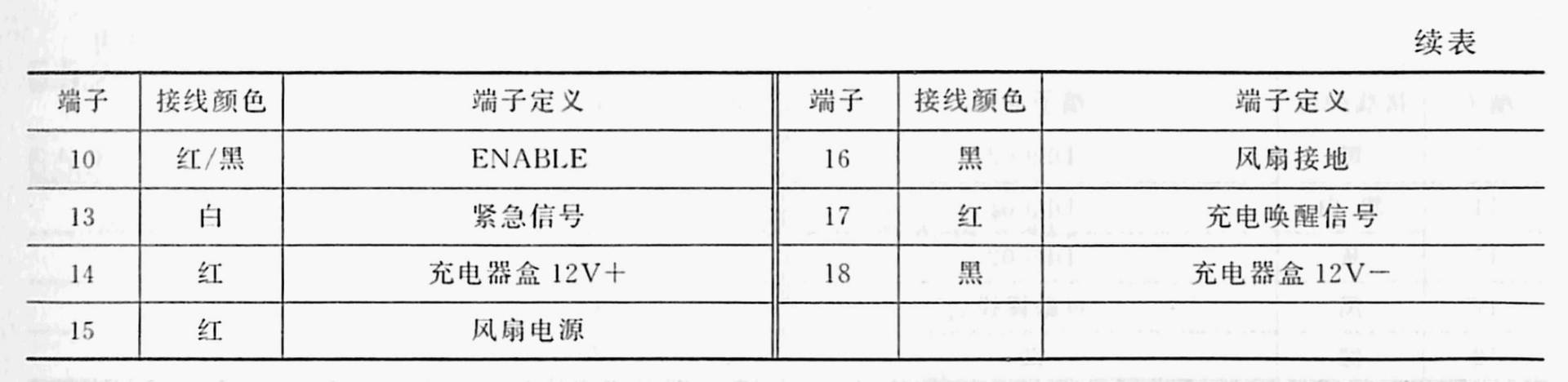

高压电池管理单元端子如图5-20所示，端子定义见表5-36。
猎豹2.4L2TZ发动机(81针)
以广汽长丰2017年款猎豹CT7车型为例，2TZ发动机电脑端子图如图5-7所示，端子定义见表5-12。
广汽G-DCT七速干式双离合变速器(50针)
以广汽传祺2016年款GS4车型为例，该变速器电脑端子图如图5-8所示，端子定义见表5-13。
猎豹1.5TCF4G15发动机(94针+60针)
猎豹1.5TCF4G15发动机(94针+60针)以广汽长丰2018年款猎豹MATTU车型为例，CF4G15发动机电脑端子图如图5-6所示，端子定义见表5-10、表5-11。
传祺GA8多媒体电脑(40针)
以广汽传祺2017年款GA8车型为例，该车多媒体电脑端子如图5-18所示，端子定义见表5-34。
传祺GA5PHEV 双电机控制单元端子(23针+23针)
双电机控制单元连接端子如图5-21所示，端子定义见表5-37、表5-38。
传祺GA6多媒体电脑(40针)
以广汽传祺2016年款GA6车型为例，该车多媒体电脑端子如图5-19所示，端子定义见表5-35。
