发动机 642, 在车型 164, 166, 212, 221, 251 中, 采用 BlueTEC 柴油机排气处理技术 [选择性催化还原 (SCR)]/代码 (U42)
发动机 642, 在车型 463.306 /336 /346 中发动机 651, 在车型 166 中
图示为车型 251

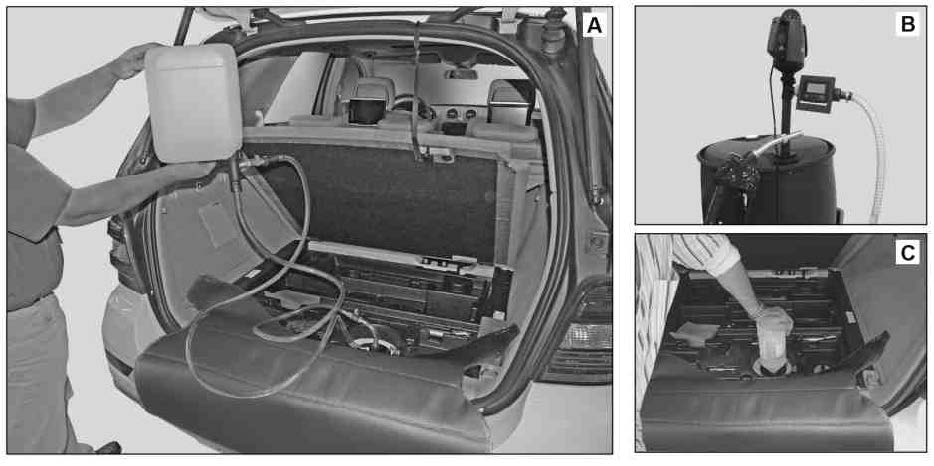

A 通过小容器加注软管 B 通过较大容器对泵进行加注 C 通过瓶子加注
| 拆卸/安装 | |||
| 危险! | 操作 AdBlue
雾状尿素水溶液管路和与之相连的部件时, 有烧伤和烫伤的风险. 处理 AdBlue 雾状尿素水溶液时, 皮肤和眼睛有受伤的风险. 吞入 AdBlue 雾状尿素水溶液有中毒的风险 |
只能将 AdBlue
雾状尿素水溶液倒入合适的容器中. 等待至压力释放之后, 再对废气再处理系统进行操作. |
AS14.40-Z-0001-01A |
| 关于 AdBlue® 雾状尿素水溶液的用途, 物理特性和处理的说明 | AH14.40-N-0001-01AB | ||
| 1 | 将点火开关转到位置 "0" | ||
| 2.1 | 打开掀开式背门或行李箱盖, 固定后裙板盖, 然后露出 AdBlue®
雾状尿素水溶液罐的加注口 |
车型 164, 212, 221, 251
翼子板和后裙板保护装置, gotis://K_68-80_01.0 |
|
| 2.2 | 打开加注口盖, 然后将盖从 AdBlue®
雾状尿素水溶液加注口上拆下 |
车型 166, 463 | |
| 3 | 将 AdBlue® 雾状尿素水溶液从 AdBlue®
雾状尿素水溶液罐中抽出并进行处理 |
车型 166
车型 164, 212, 221, 251 每次进行保养 2 (大型保养范围) 时 |
AR14.40-P-2014-02GZB |
| 4 | 向 AdBlue® 雾状尿素水溶液罐中加注新的
AdBlue® 雾状尿素水溶液 |
车型 166
车型 164, 212, 221, 251 车型 463 BlueTEC [选择性催化还原 (SCR)] 柴油机排气处理装置的加注容积 |
AR14.40-P-2014-02GZB AR14.40-P-2014-02G *BF14.40-P-1001-01A |
| 5 | 按照拆卸的相反顺序进行安装 |
BlueTEC 柴油机排气处理装置 [选择性催化还原 (SCR)] 的加注容积
| 编号 | 名称 | 发动机 642
在车型 164.1 中 |
发动机 642
在车型 164.8 中 |
|
| BF14.40-P-1001-01A | Adblue
雾状尿素水溶液罐 |
初始加注的加注容积 L | 28.1 | 33.3 |
| 保养加注的加注容积 L | 26.6 | 31.7 | ||
| 工作液规格 表 |
BB00.40-P-0352-01A |
BB00.40-P-0352-01A |
||
BlueTEC 柴油机排气处理装置 [选择性催化还原 (SCR)] 的加注容积
| 编号 | 名称 | 发动机 642
在车型 166 中 |
发动机 651
在车型 166 中 |
|
| BF14.40-P-1001-01A | Adblue
雾状尿素水溶液罐 |
初始加注的加注容积 L | 27.8 | 32.3 |
| 保养加注的加注容积 L | 27.0 | 31.5 | ||
| 工作液规格 表 | BB00.40-P-0352-01A | BB00.40-P-0352-01A | ||
BlueTEC 柴油机排气处理装置 [选择性催化还原 (SCR)] 的加注容积
| 编号 | 名称 | 发动机 642
在车型 212 中 |
车型 221
中的发动机 642 |
||
| BF14.40-P-1001-01A | Adblue
雾状尿素水溶液罐 |
初始加注的加注容积 | L | 25.5 | 26.0 |
| 保养加注的加注容积 | L | 24.5 | 25.0 | ||
| 工作液规格 | 表 | BB00.40-P-0352-01A | BB00.40-P-0352-01A | ||
BlueTEC 柴油机排气处理装置 [选择性催化还原 (SCR)] 的加注容积
| 编号 | 名称 | 发动机
642, 在车型 251 |
发动机
中 642 , 在车型 463 中 |
||
| BF14.40-P-1001-01A | Adblue
雾状尿素水溶液罐 |
初始加注的加注容积 | L | 29.0 | 16.0 |
| 保养加注的加注容积 | L | 28.2 | 15.0 | ||
| 工作液规格 | 表 | BB00.40-P-0352-01A | BB00.40-P-0352-01A | ||
