宝马520Li（F18）N20 发动机传感器电线束模块2更新与电路复检标准

一、施工前确认标准

1. 读取对应传感器或模块故障码，确认故障指向线束而非传感器本体。

2. 检查线束护套、插头端子、固定点和经过高温/震动区域的磨损情况。

3. 确认供电、搭铁、信号线或通信线是否存在断路、短路或接触电阻异常。

4. 说明本项目不包含全车线束大修和控制模块维修。

二、工具与材料准备

• BMW ISTA、万用表、插针工具、线束端子检查工具。
• 对应发动机线束模块、固定卡扣、护套和耐高温保护材料。
• 必要拆装工具和机舱防护用品。

三、标准施工流程

1. 保存故障码、冻结帧和相关数据流。

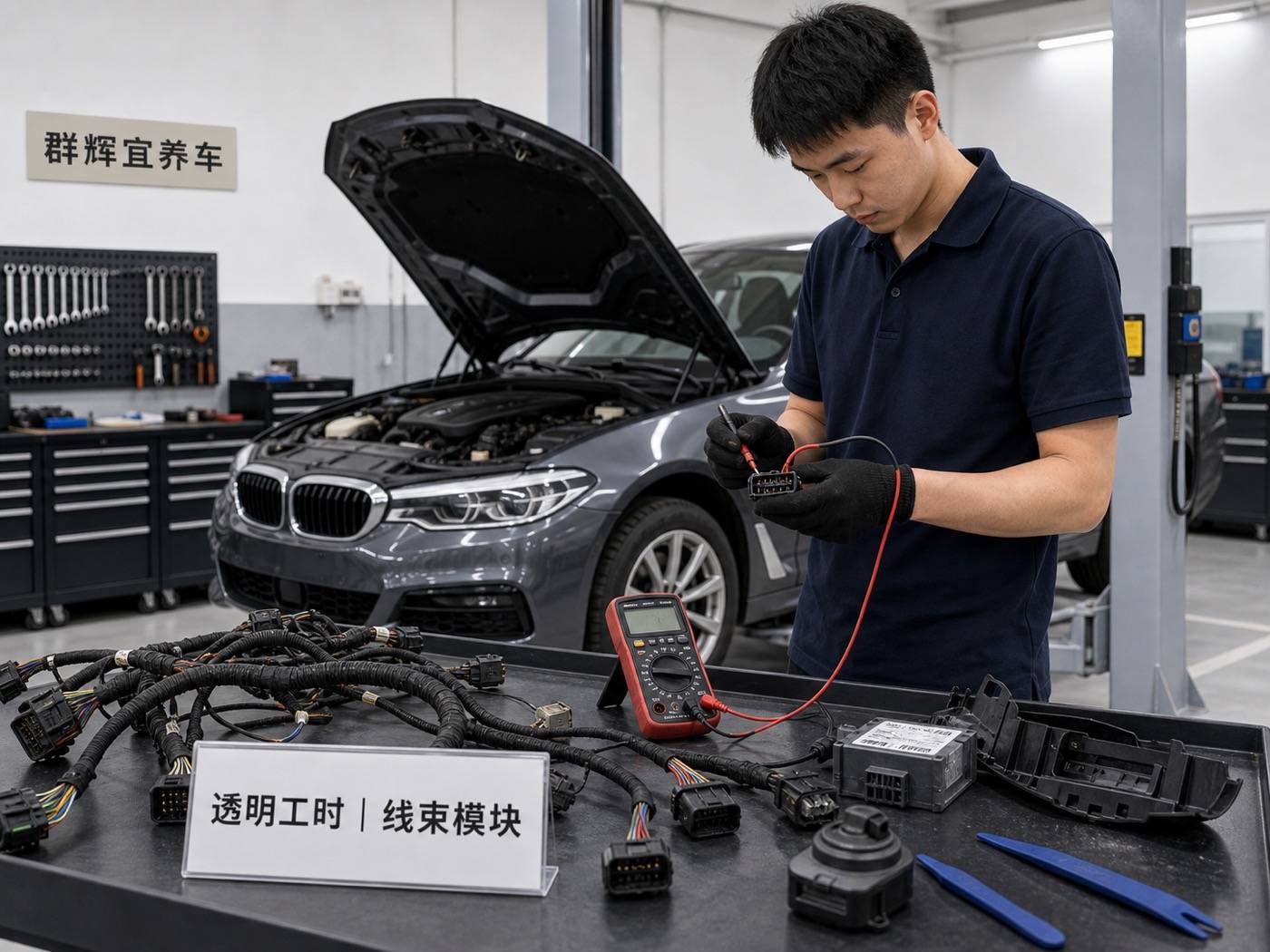

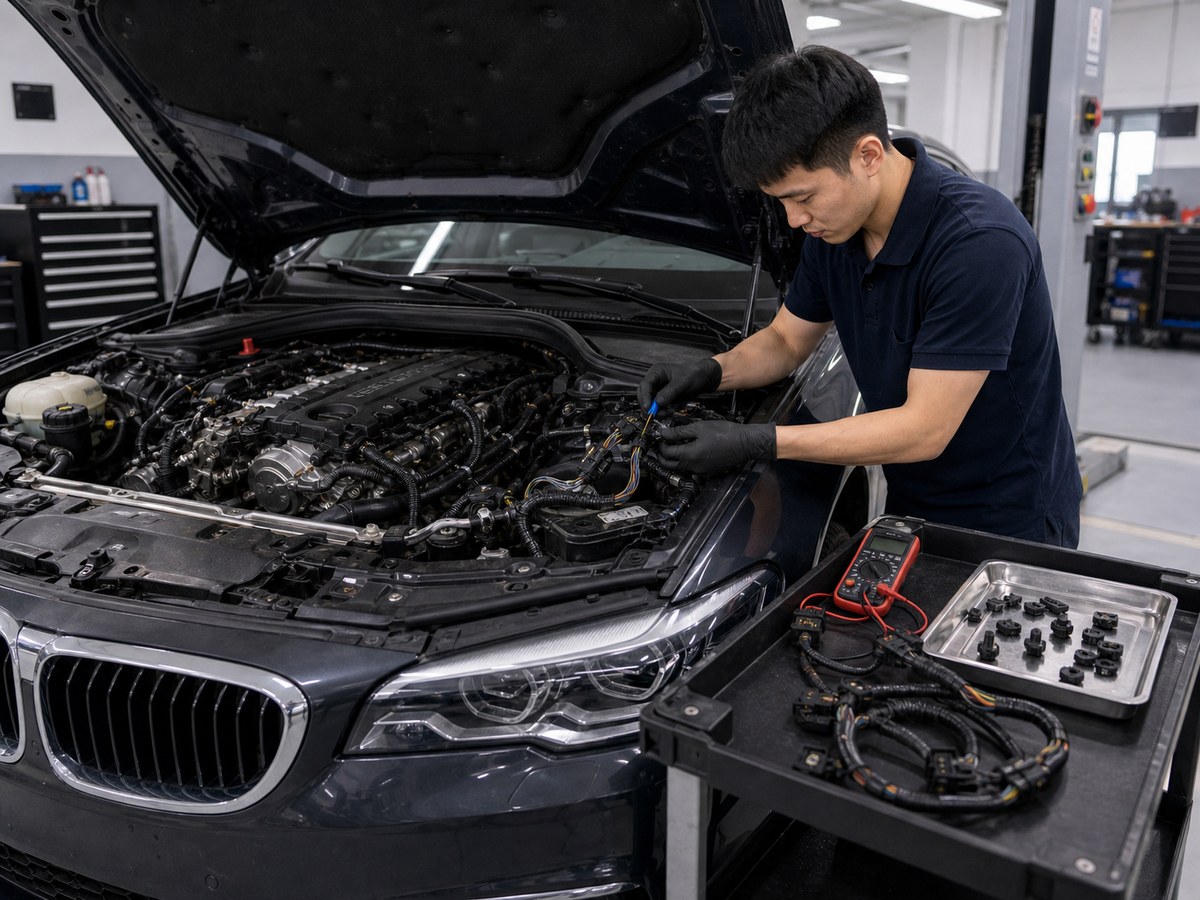

2. 拆卸必要附件，露出目标线束模块路径。
3. 标记原线束固定点、插头位置和走向。
4. 释放连接器，检查端子和插头壳体。
5. 拆下旧线束模块并对比新旧件。
6. 按原车路径安装新线束并复位所有卡扣。
7. 清故障并读取数据流，确认信号恢复。

四、验收标准

• 线束模块走向正确，插头锁止和固定点复位完整。
• 相关传感器或模块数据流稳定，故障码不立即复现。
• 线束避开高温、运动件和锐边。

五、风险与边界说明

• 线束故障需排除传感器本体和模块驱动问题。
• 老化插头可能在拆装中损坏。
• 线束走向错误会带来磨损和偶发故障。
