吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)端子

肖师傅
肖师傅
肖师傅
管理员
14142
文章
2
粉丝
端子速查275阅读模式
摘要整理吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)相关端子资料。

整理吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与表图

下方为原始资料图，用于核对插头形状、针脚编号、线色、测试条件和标准值。

吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)端子

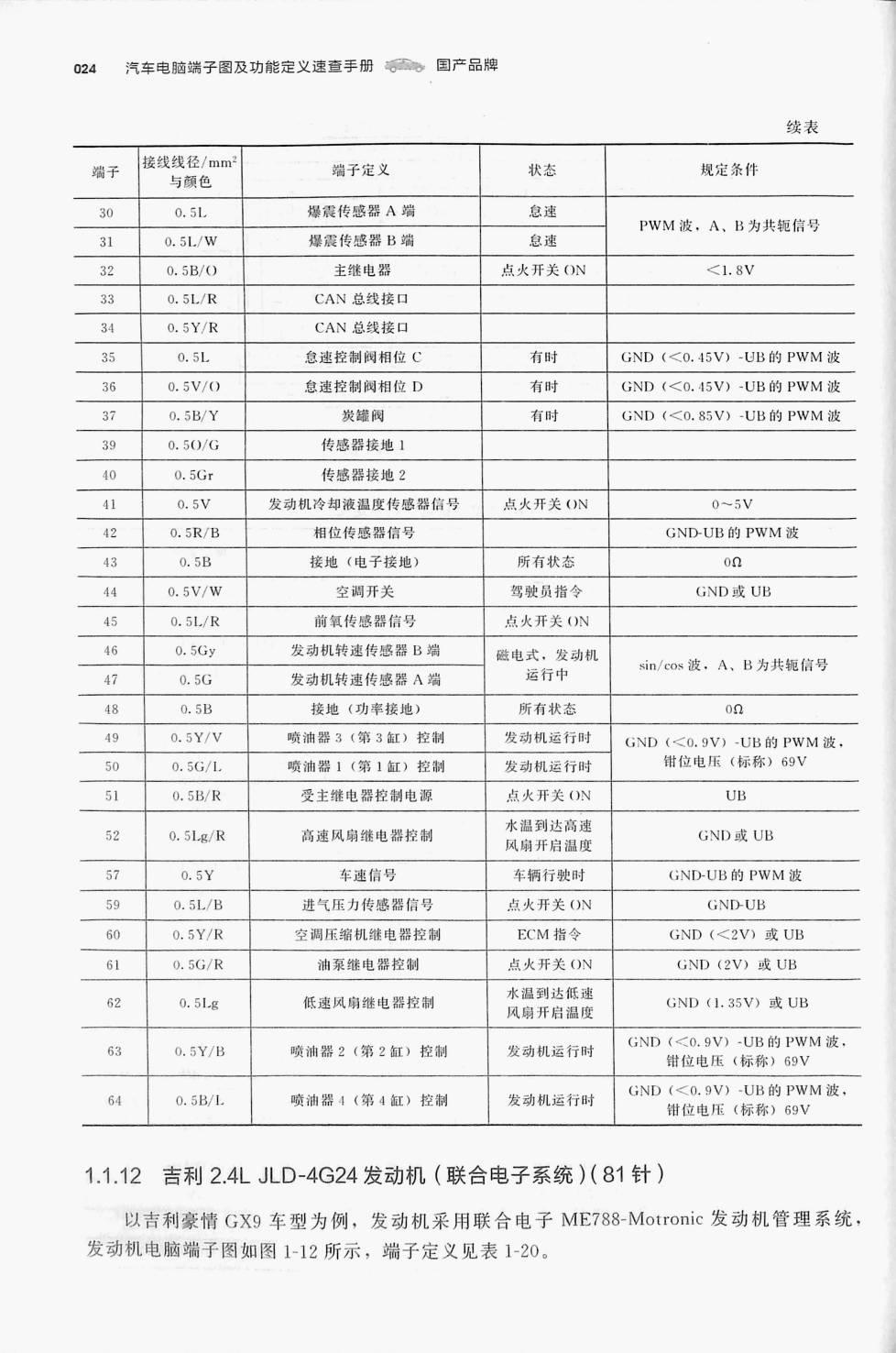

吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针) 原始资料第24页
吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)端子

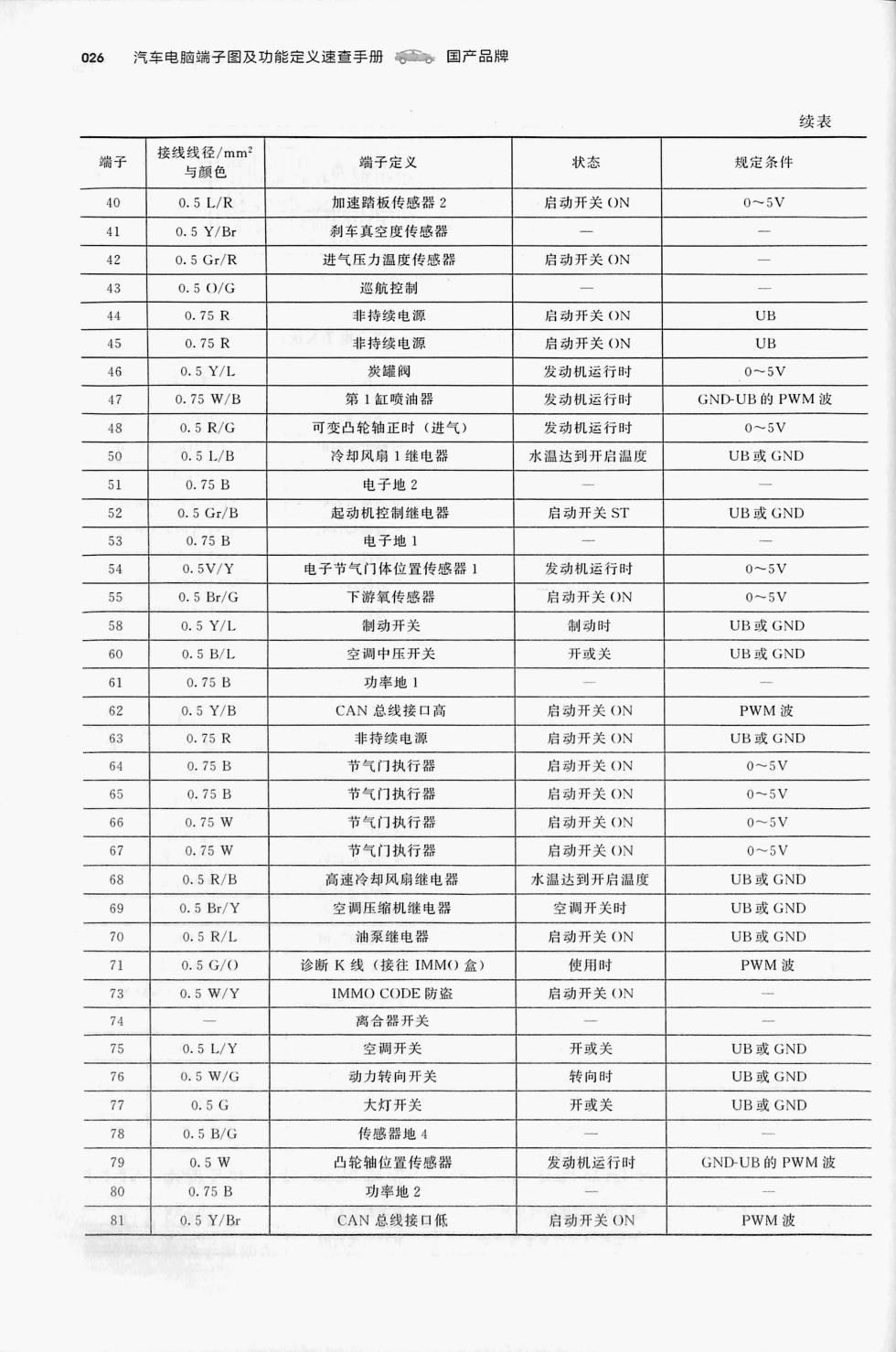

吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针) 原始资料第24页
吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针)端子

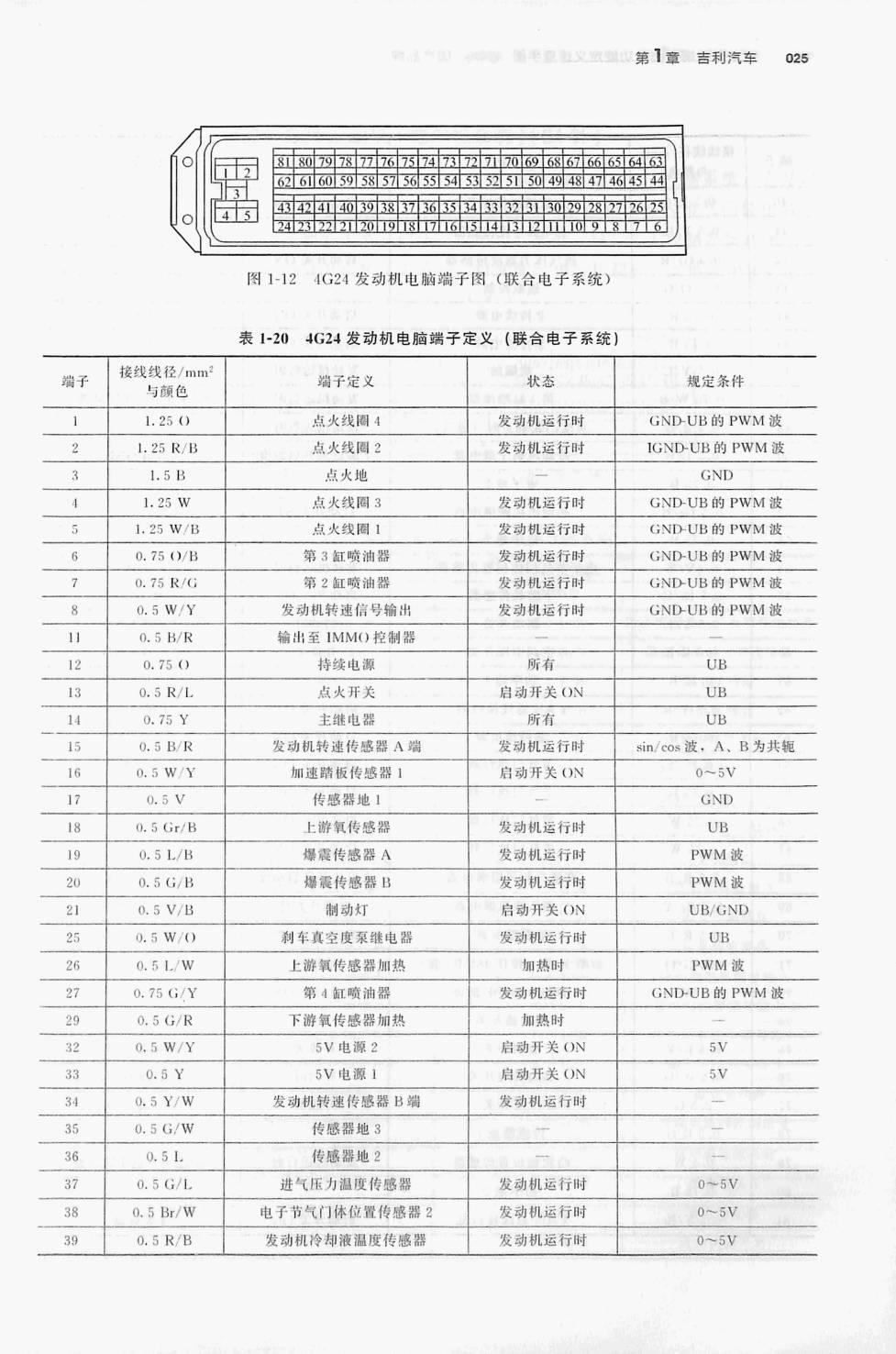

吉利 2.4L JL.D-4G24发动机(联合电子系统)(81针) 原始资料第24页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
