整理众泰 A6F5A621PL六速自动变速器(81针+26针+10针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

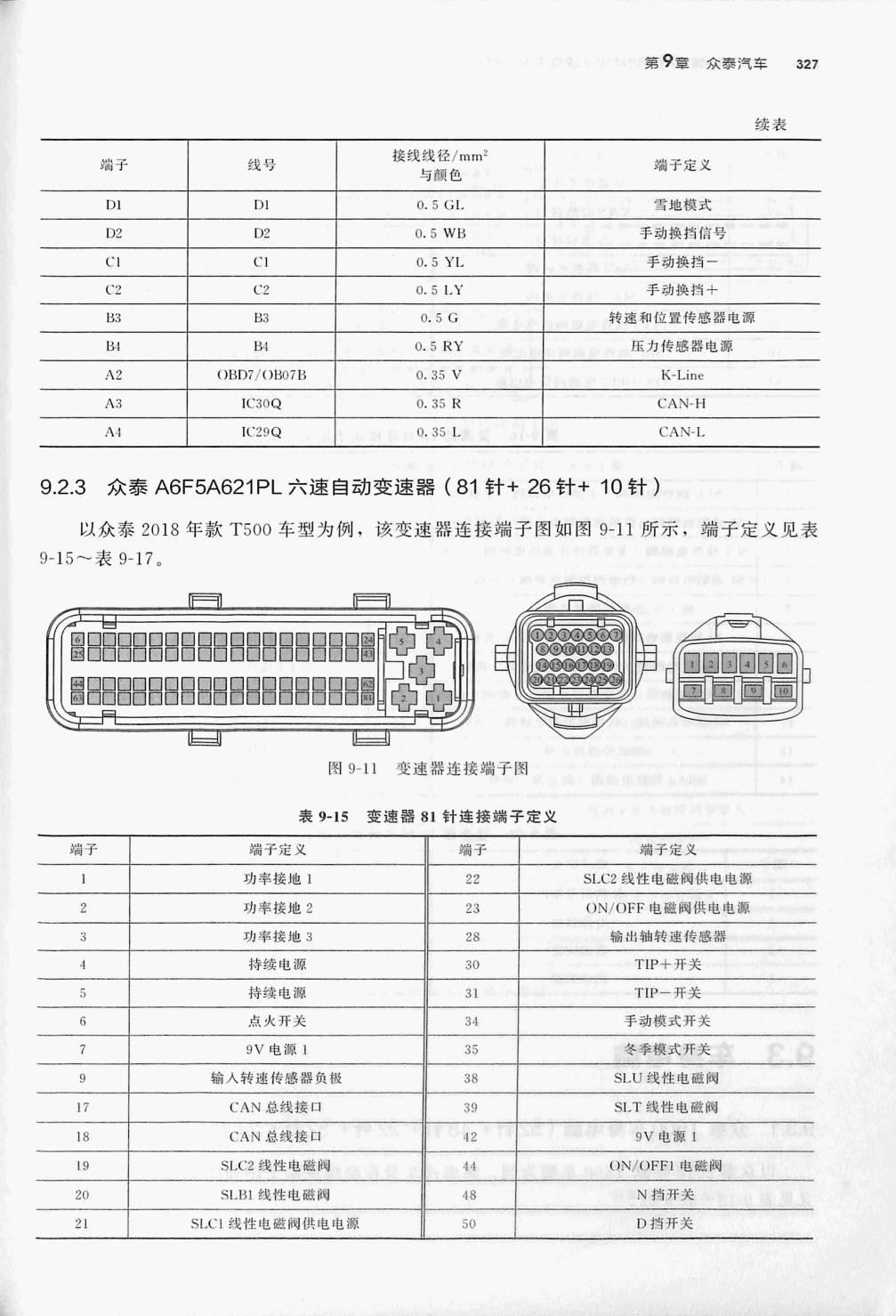

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表9-15
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端子 | 端于定义 | 端子 | 端子定义 |
| 功率接地1 | 22 | SLC2 线性电磁阀供电电源 | |
| 2 | 功率接地2 | 23 | ON/OFF 电磁阀供电电源 |
| 3 | 功率接地3 | 28 | 输出轴转速传感器 |
| 4 | 持续电源 | 30 | TIP+开关 |
| 5 | 持续电源 | 31 | TIP—开关 |
| 6 | 点火开关 | 34 | 手动模式开关 |
| 7 | 9V电源1 | 35 | 冬季模式开关 |
| 9 | 输入转速传感器负极 | 38 | SLU 线性电磁阀 |
| 17 | CAN 总线接口 | 39 | SLT 线性电磁阀 |
| 18 | CAN 总线接口 | 42 | 9V电源1 |
| 19 | SLC2 线性电磁阀 | 44 | ON/OFF1 电磁阀 |
| 20 | SLBI 线性电磁阀 | 48 | N挡开关 |
| 21 | SL.CI 线性电磁阀供电电源 | 50 | D挡开关 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
