整理宝骏760汽车车身电脑(52针+48针+22针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-25 宝骏610/630 车身电脑10针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 瑙子 | 接线颜色 | 端子定义 |
| 1 | 蓝/白 | 左侧尾部灯光控制 | 6 | 棕 | 车门门锁打开控制 |
| 2 | 绿/紫 | 右侧尾部灯光控制 | 红/黑 | 车身控制模块电源1 | |
| 3 | 黑 | 接地 | 8 | 黑 | 接地 |
| 4 | 绿/紫 | 车身控制模块电源4 | 9 | 红/白 | 车身控制模块电源2 |
| 5 | 灰 | 车门门锁锁止控制 | 10 | 红/白 | 车身控制模块电源 3 |
表10-28。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 |
|---|---|---|---|---|
| 14 | 26 13 | -24 | ||
| 27 | 39 25 | 36 | ||
| 40 | 52 | 37 | 48 | 12 |

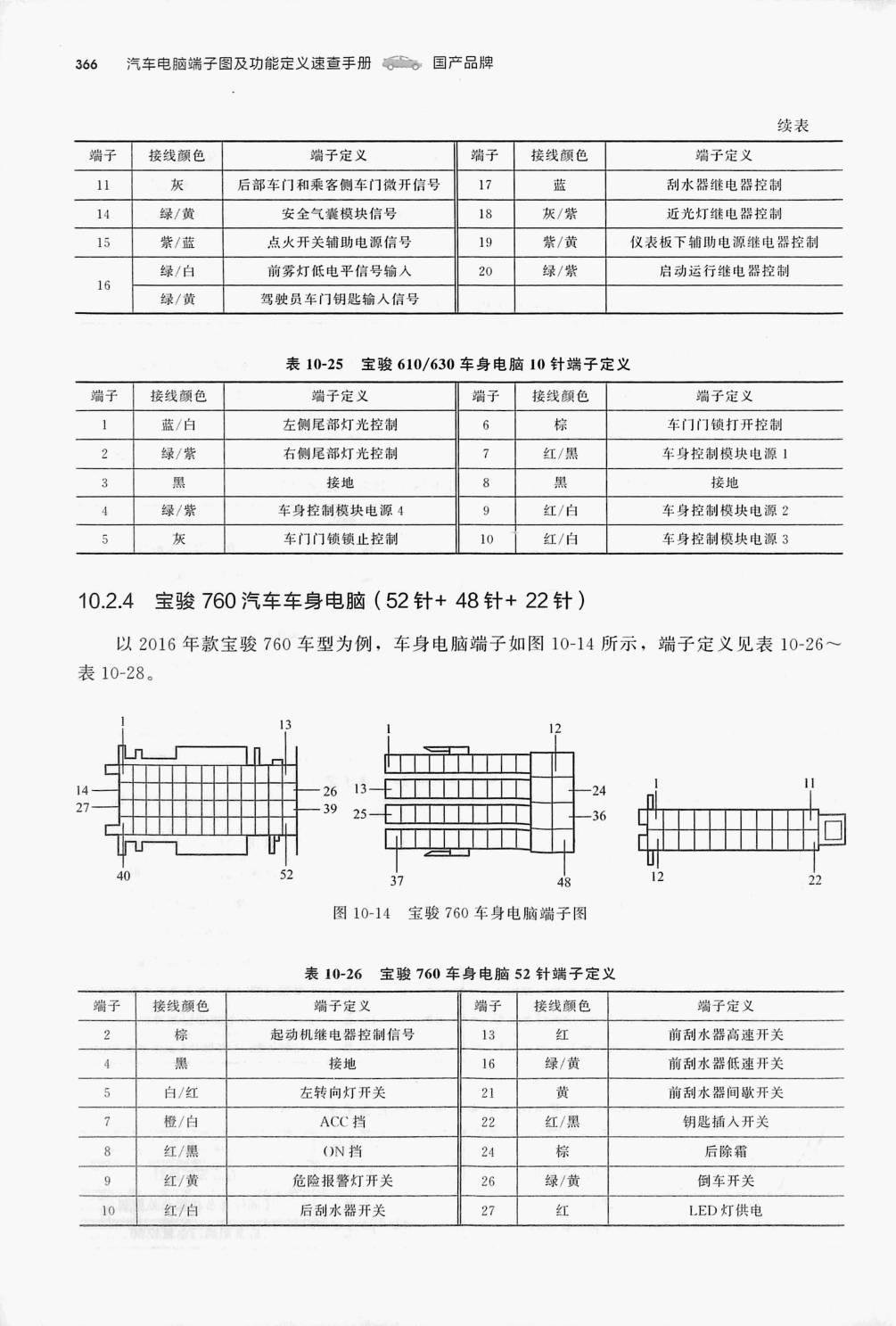

表10-26 宝骏760 车身电脑52针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 螨子定义 | 端子 | 接线颜色 | 端子定义 |
| 2 | 棕 | 起动机继电器控制信号 | 13 | 红 | 前刮水器高速开关 |
| 黑 | 接地 | 16 | 绿/黄 | 前刮水器低速开关 | |
| 5 | 白/红 | 左转向灯开关 | 21 | 黃 | 前刮水器间歇开关 |
| 7 | 橙/白 | ACC挡 | 22 | 红/黑 | 钥匙插入开关 |
| 8 | 紅/黑 | ON 挡 | 24 | 棕 | 后除霜 |
| 9 | 红/黃 | 危险报警灯开关 | 26 | 绿/黄 | 倒车开关 |
| 10 | 红/白 | 后刮水器开关 | 27 | 红 | L.ED 灯供电 |

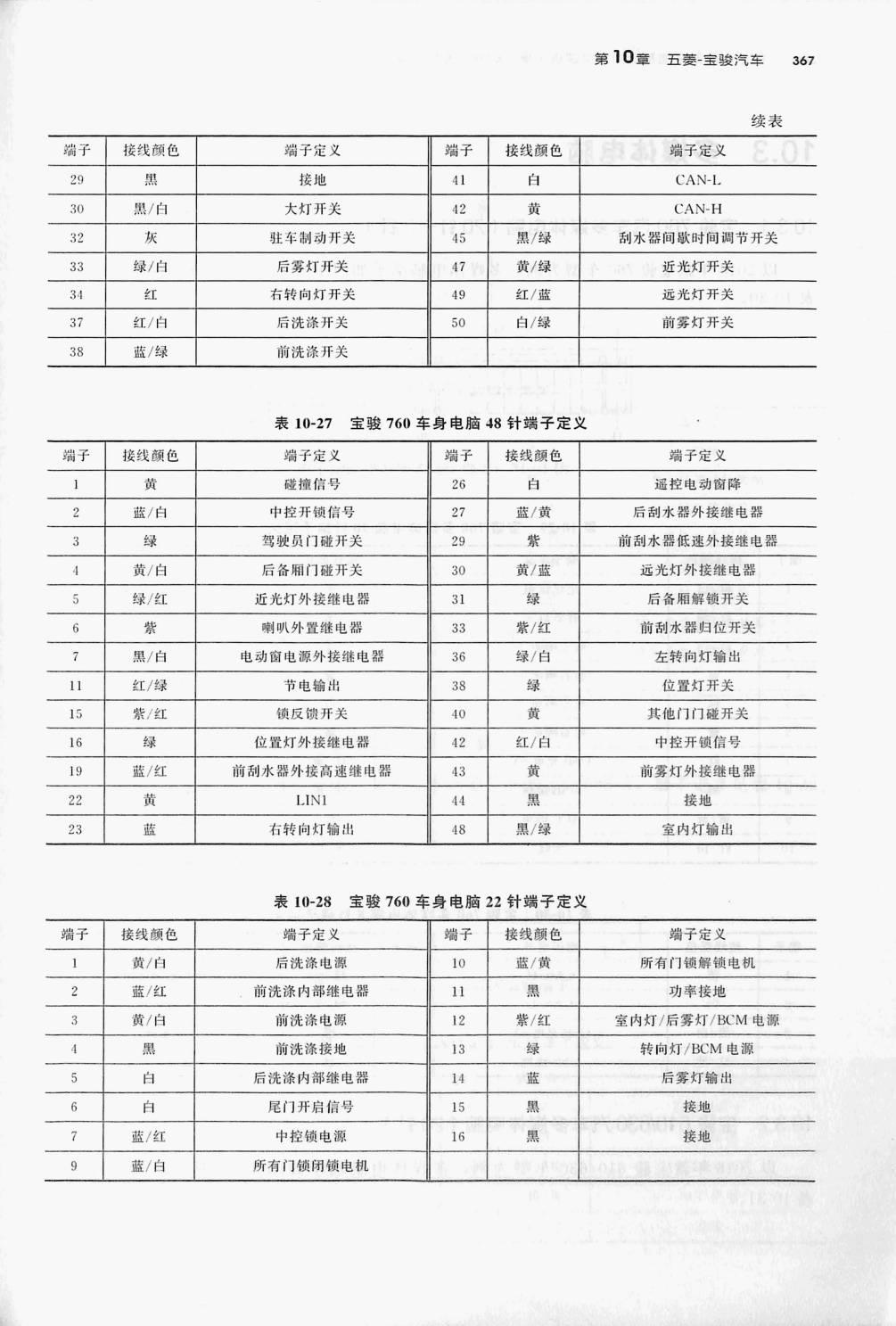

表10-27 宝骏760车身电脑48针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 螨子定义 | 端子 接线颜色 | 端于定义 | |
| 黄 | 碰撞信号 | 26 | 白 | 遥控电动窗降 | |
| 蓝/白 | 中控开锁信号 | 27 | 蓝/黄 | 后刮水器外接继电器 | |
| 3 | 绿 | 驾驶员门碰开关 | 29 | 紫 | 前刮水器低速外接维电器 |
| 黃/白 | 后备厢门碰开关 | 30 | 黄/蓝 | 远光灯外接继电器 | |
| 绿/红 | 近光灯外接维电器 | 31 | 绿 | 后备厢解锁开关 | |
| 紫 | 喇叭外置继电器 | 33 | 紫/红 | 前刮水器归位开关 | |
| 7 | 黑/白 | 电动窗电源外接维电器 | 36 | 绿/白 | 左转向灯输出 |
| 11 | 红/绿 | 节电输出 | 38 | 位置灯开关 | |
| 15 | 紫/红 | 锁反馈开关 | 40 | 黄 | 其他门门碰开关 |
| 16 | 绿 | 位置灯外接继电器 | 42 | 红/白 | 中控开锁信号 |
| 19 | 蓝/红 | 前刮水器外接高速继电器 | 43 | 黄 | 前雾灯外接继电器 |
| 22 | 黃 | LIN1 | 44 | 黑 | 接地 |
| 23 | 蓝 | 右转向灯输出 | 48 | 黑/绿 | 室内灯输出 |
表10-28 宝骏760车身电脑22针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 黄/白 | 后洗涤电源 | 10 | 蓝/黄 | 所有门锁解锁电机 | |
| 2 | 蓝/红 | 前洗涤内部维电器 | 11 | 黑 | 功率接地 |
| 3 | 黄/白 | 前洗涤电源 | 12 | 紫/红 | 室内灯/后雾灯/BCM 电源 |
| 4 | 黑 | 前洗涤接地 | 13 | 绿 | 转向灯/BCM电源 |
| 5 | 白 | 后洗涤内部继电器 | 蓝 | 后雾灯输出 | |
| 6 | 白 | 尾门开启信号 | 黑 | 接地 | |
| 7 | 蓝/红 | 中控锁电源 | 16 | 黑 | 接地 |
| 9 | 蓝/白 | 所有门锁闭锁电机 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
