整理宝骏560汽车多媒体电脑(20针+8针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

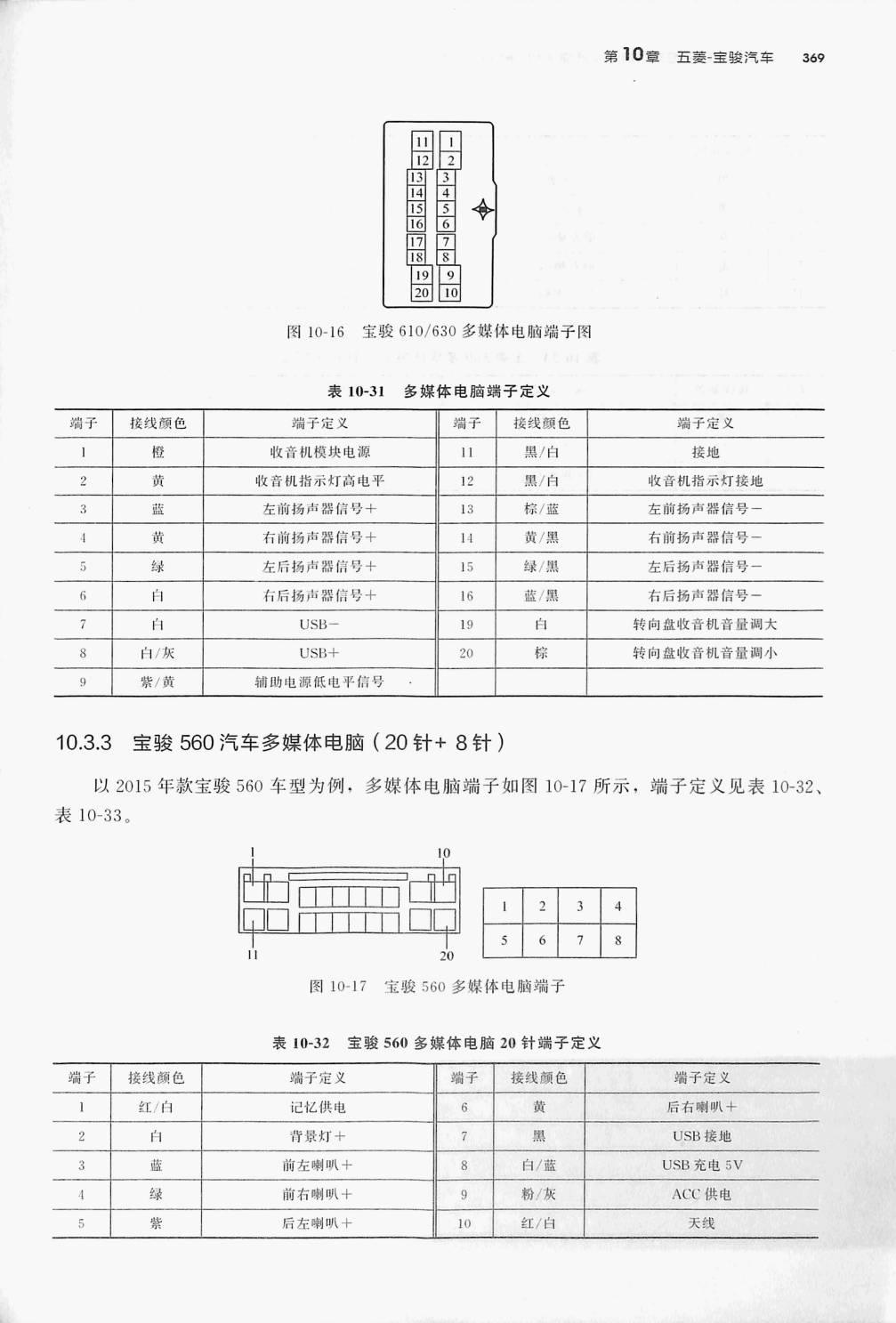

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-31 多媒体电脑端于定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 端子 | 接线颜色 | 端子定义 | 端子 | 接线颜色 | 端于定义 |
| 橙 | 收音机模块电源 | 11 | 黑/白 | 接地 | |
| 2 | 黃 | 收音机指示灯高电平 | 12 | 黑/白 | 收音机指示灯接地 |
| 蓝 | 左前扬声器信号+ | 13 | 棕/蓝 | 左前扬声器信号一 | |
| 黄 | 有前扬声器信号+ | 14 | 黄/黑 | 冇前扬声器信号一 | |
| 左后扬声器信号+ | 15 | 绿/黑 | 左后扬声器信号一 | ||
| 白 | 右后扬声器信号十 | 16 | 蓝/黑 | 右后扬声器信号一 | |
| 白 | USB一 | 19 | 白 | 转向盘收音机音量调大 | |
| 白/灰 | USB十 | 220 | 棕 | 转向盘收音机音量调小 | |
| 紫/冀 | 辅助电源低电平信号 |
表10-33。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 10 | |||
| 1 | 2 | 3 | 4 |
| 5 | 6 | 7 | |
| 20 |
表10-32 宝骏560 多媒体电脑20针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 红/白 | 记忆供电 | 6 | 黄 | 后右喇叭+ | |
| 2 | 白 | 背景灯+ | 黑 | USB接地 | |
| 3 | 蓝 | 前左喇叭+ | 8 | 白/蓝 | USB充电 5V |
| 4 | 绿 | 前右喇明+ | 9 | 粉/灰 | ACC供电 |
| 5 | 紫 | 后左喇叭十 | 10 | 红/日 | 天线 |
表10-33 宝骏560 多媒体电脑8针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 黄 | CAN-H | 6 | 绿/黄 | 倒车视频供电 |
| 2 | CAN-L. | 7 | 黑 | 屏蔽线 | |
| 5 | 黑 | 倒车视频接地 | 8 | 蓝 | 视频信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
