整理宝骏610/630 汽车多媒体电脑(20针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

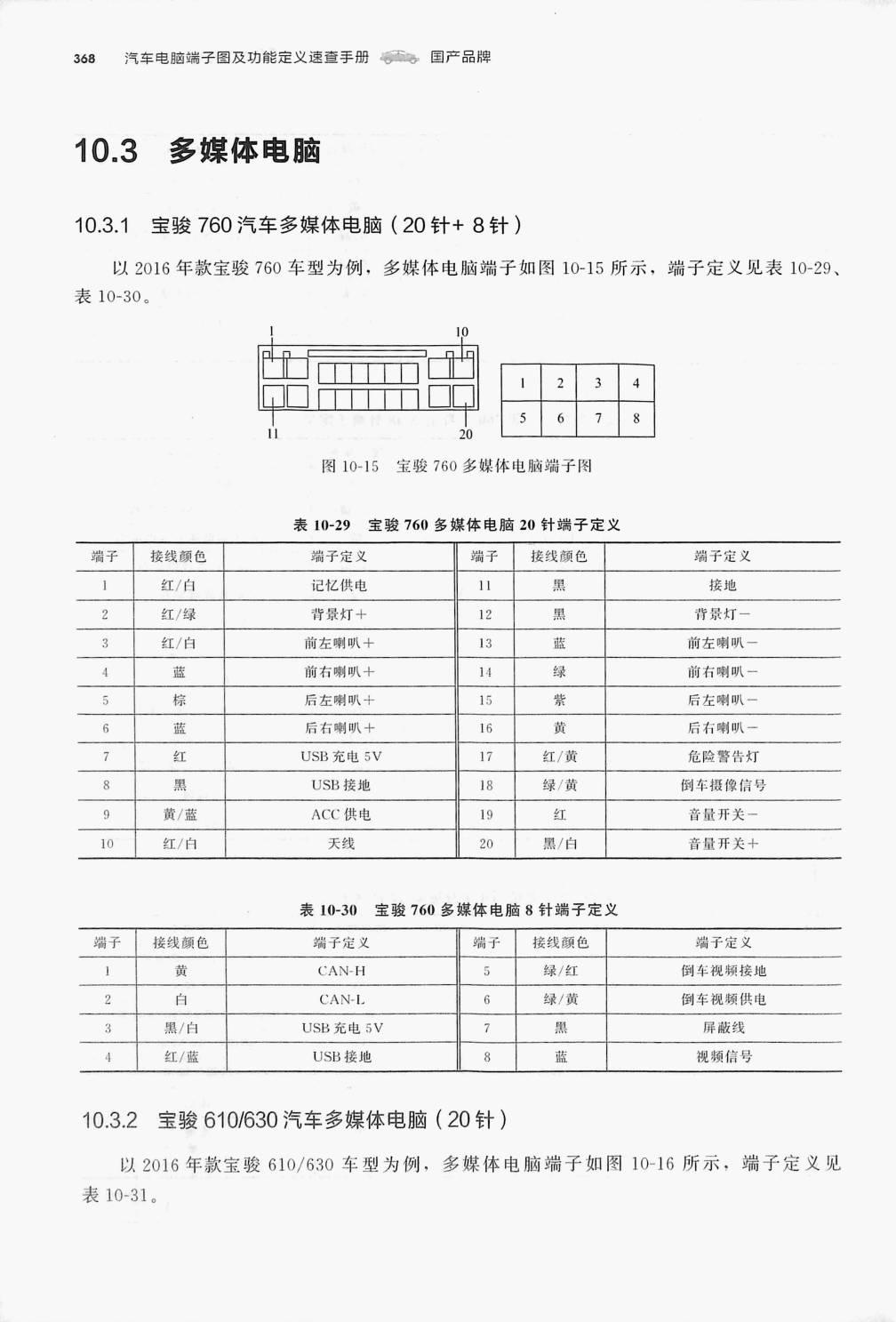

原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。
表10-30。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 0 | |||
| 2 | 3 | 4 | |
| 5 | 6 | 7 | 8 |
| 11 | 20 |
表10-29 宝骏760多媒体电脑20针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 1 | 红/白 | 记忆供电 | 11 | 黑 | 接地 |
| 2 | 紅/绿 | 背景灯+ | 12 | 黑 | 背景灯一 |
| 3 | 红/白 | 前左喇叭十 | 13 | 蓝 | 前左喇叭一 |
| 蓝 | 前右喇叭+ | 14 | 綵 | 前冇喇叭一 | |
| 5 | 棕 | 后左喇叭+ | 15 | 紫 | 后左喇叭一 |
| 6 | 蓝 | 后冇喇叭十 | 16 | 黄 | 后有喇叭一 |
| 7 | USB充电5V | 17 | 红/黄 | 危险警告灯 | |
| 8 | 黑 | USB接地 | 18 | 绿/黃 | 倒车摄像信号 |
| 9 | 黄/蓝 | ACC供电 | 19 | 红 | 音量开关一 |
| 10 | 红/白 | 天线 | 20 | 黑/白 | 音量开关+ |
表10-30 宝骏760 多媒体电脑8针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 | 信息5 | 信息6 |
|---|---|---|---|---|---|
| 缁子 | 接线颜色 | 端子定义 | 端子 | 接线颜色 | 螨子定义 |
| I | 黄 | CAN-H | 5 | 绿/红 | 倒车视频接地 |
| 2 | 白 | CAN-L | 6 | 绿/黄 | 倒车视频供电 |
| 3 | 黒/白 | USB充电SV | 7 | 黑 | 屏蔽线 |
| 4 | 红/蓝 | USB 接地 | 8 | 蓝 | 视頻信号 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
