凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
端子速查评论2阅读模式
摘要凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子资料。

凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。

原始端子图与参考值图

下方为原始资料图，用于核对电脑板端子位置、端子号、测试条件和参考值。

凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子

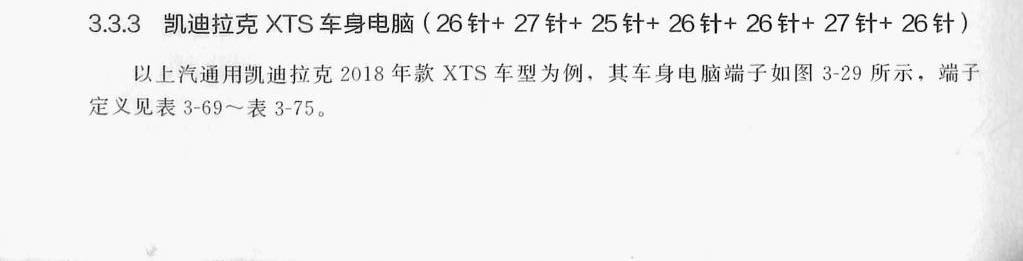

凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针) 原始资料第126页
凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子

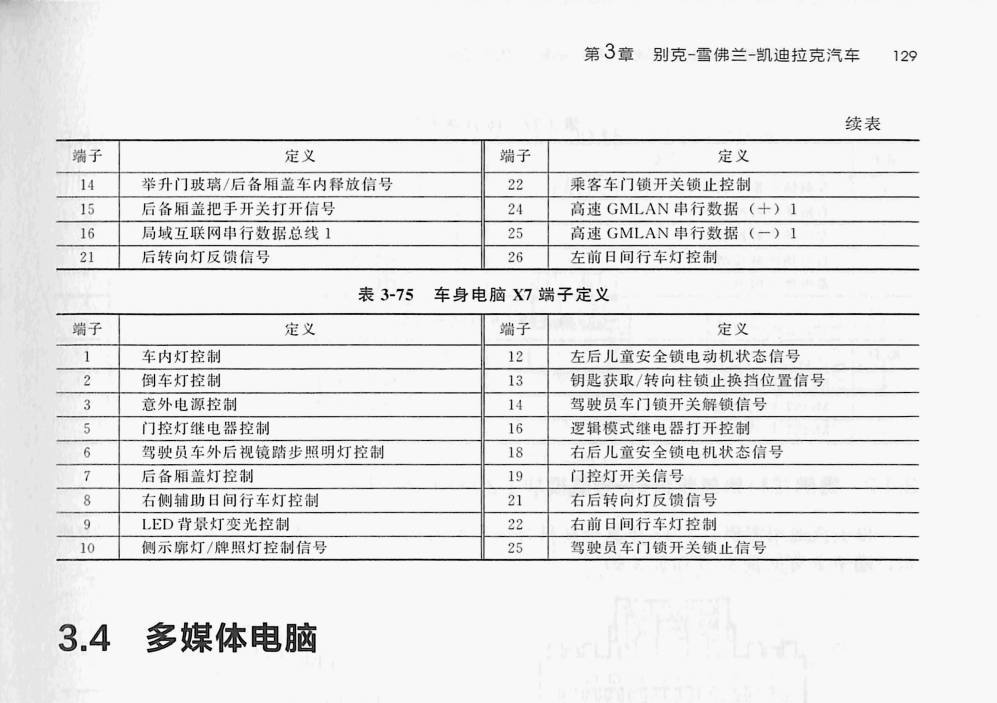

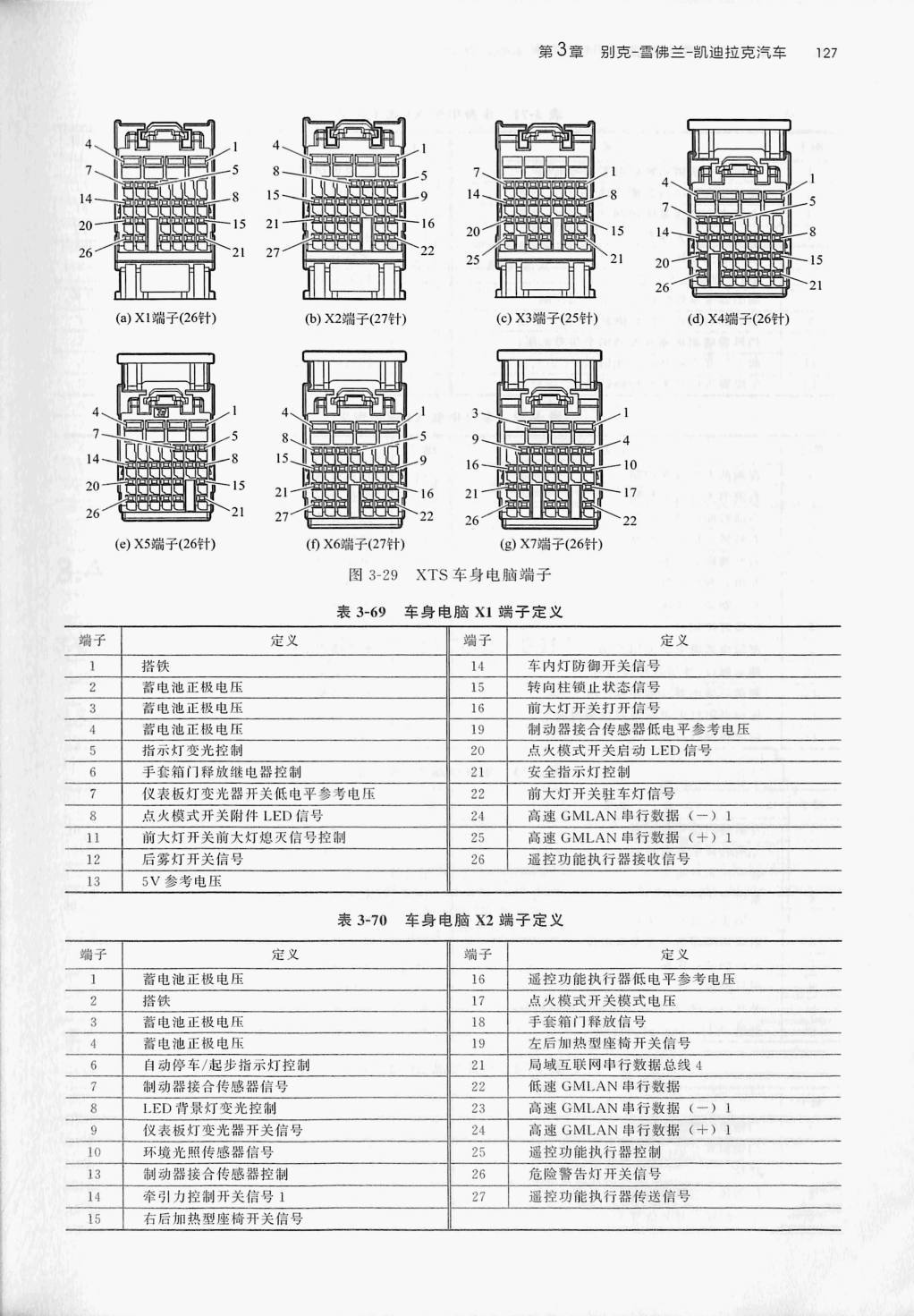

凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针) 原始资料第127页
凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子

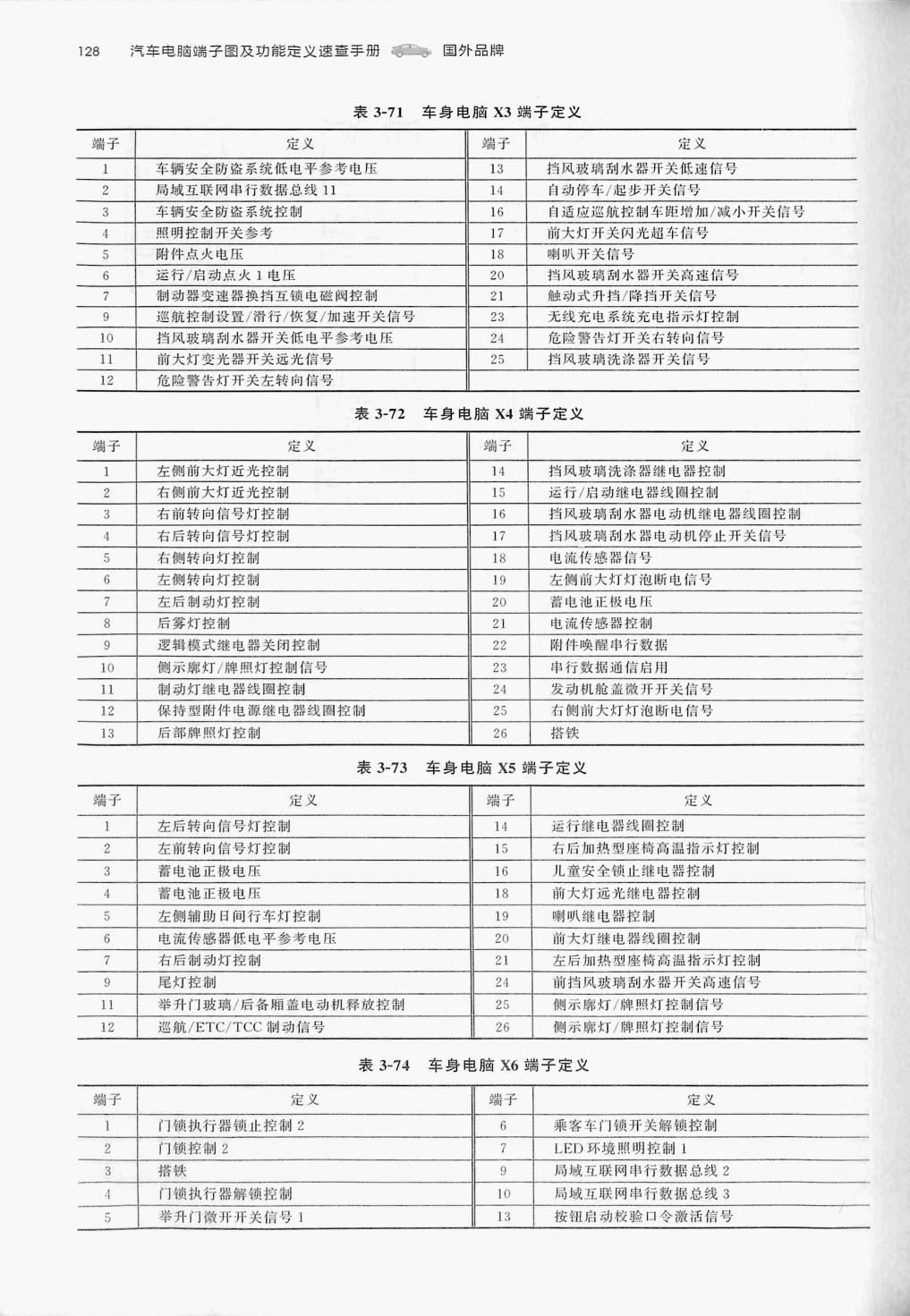

凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针) 原始资料第128页
凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针)端子
凯迪拉克 XTS 车身电脑(26针+27针+25针+26针+26针+ 27针+26针) 原始资料第129页

端子参考值

本页以原始资料图为准，端子号、测试条件和参考值请按上方资料图核对。

说明：同一车系可能包含发动机、变速器、车身及其他控制模块；涉及系统电压、传感器信号和执行器输出时，应以原车配置和实测结果为准。
