奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图

2024年8月10日 02:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论119阅读模式

摘要奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图资料。

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 33 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

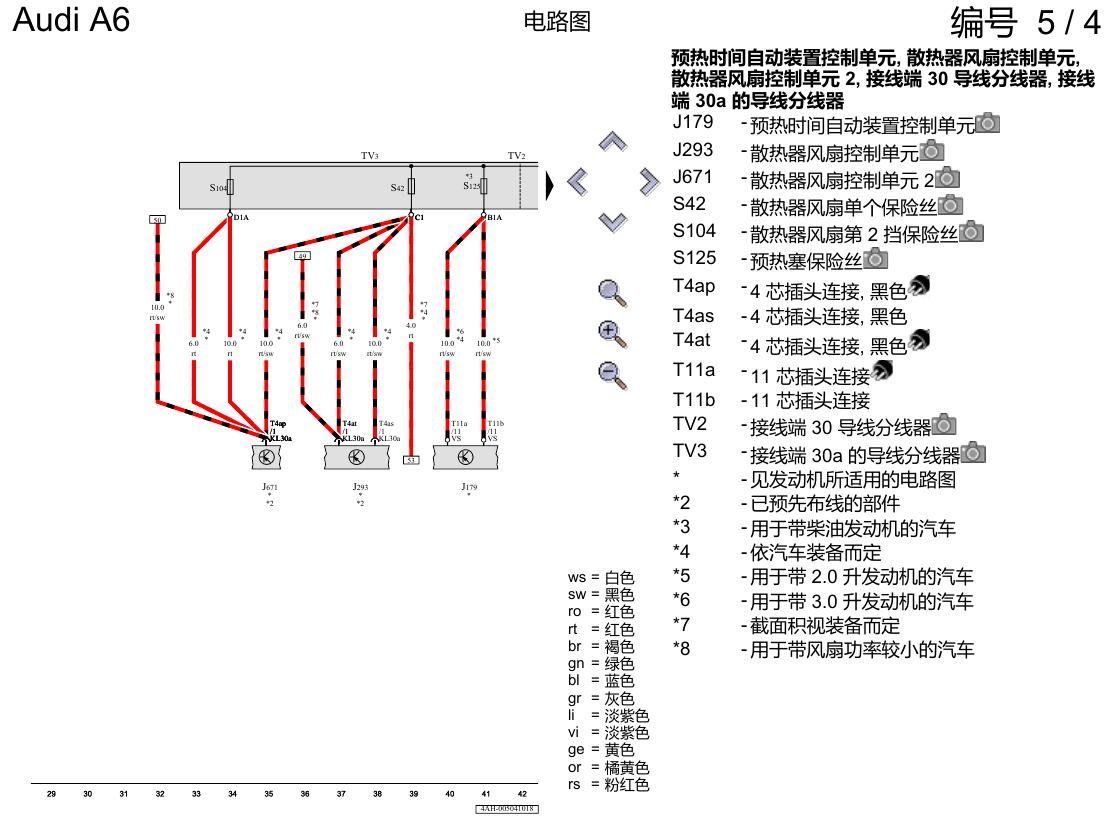

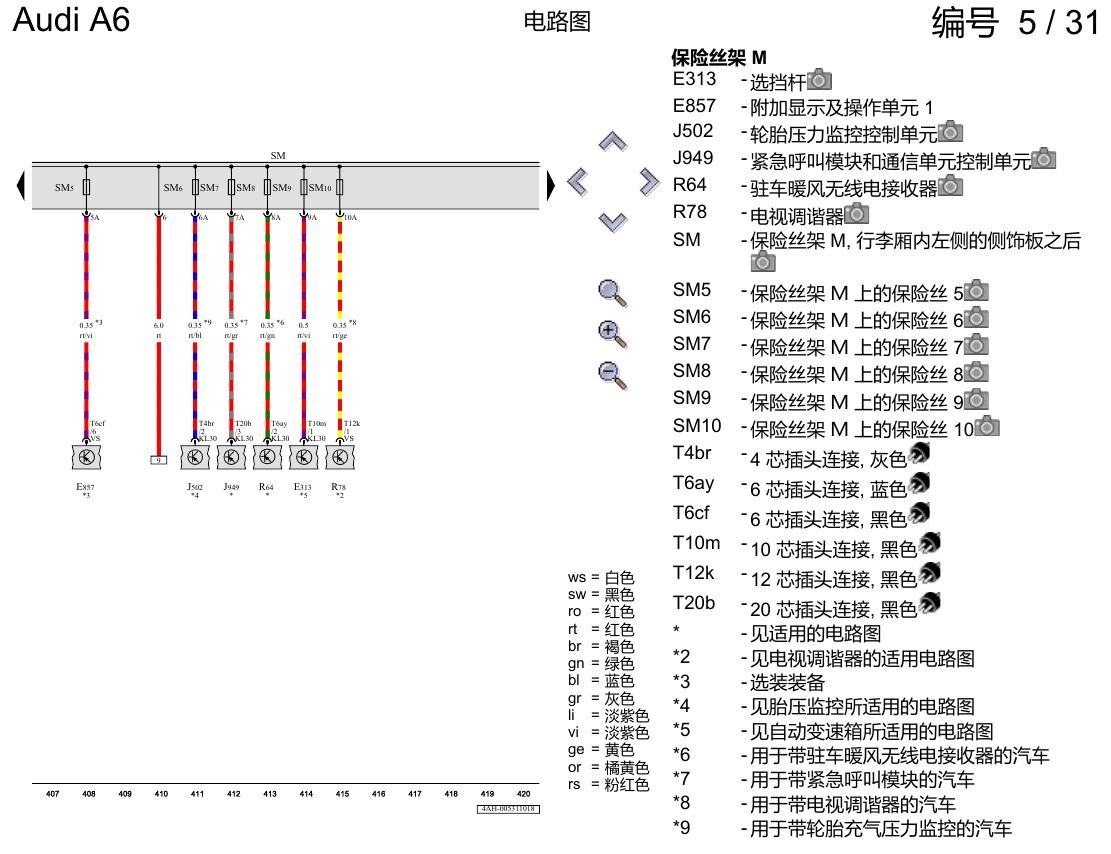

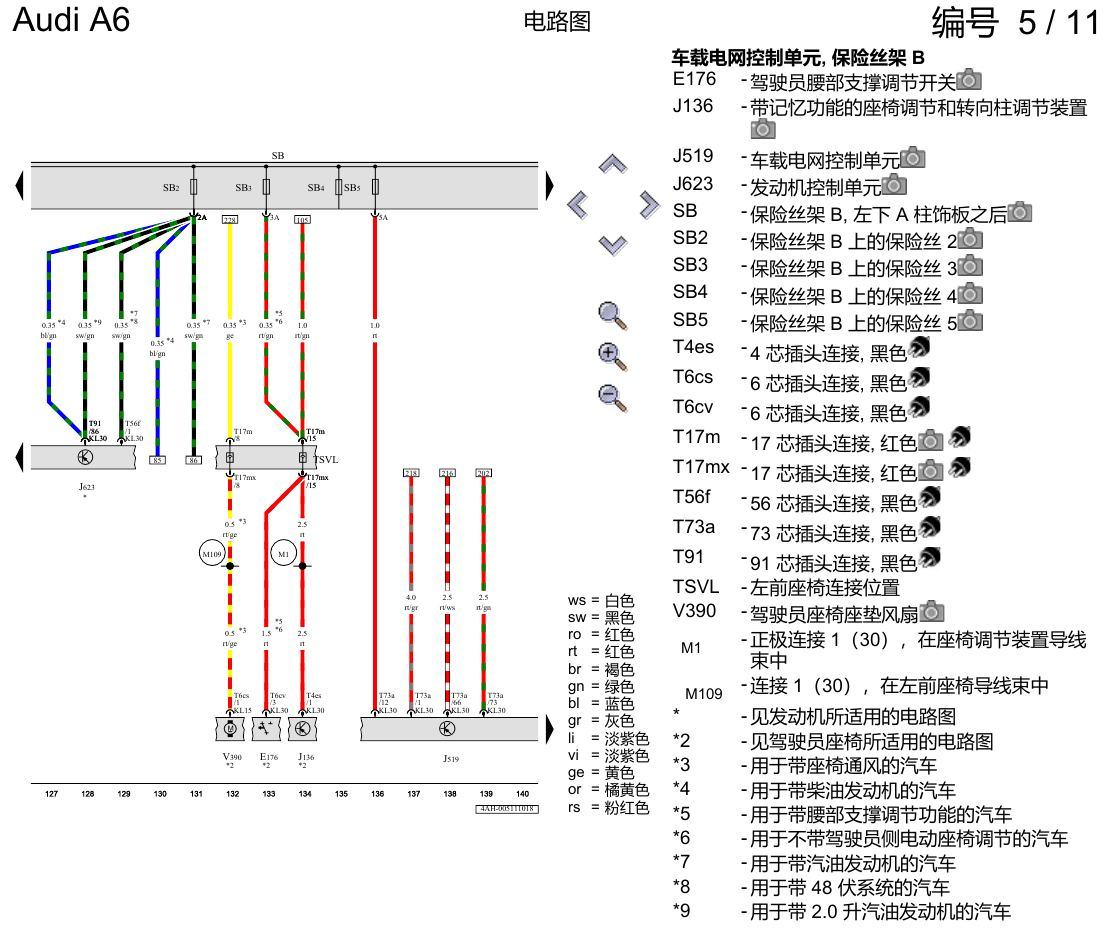

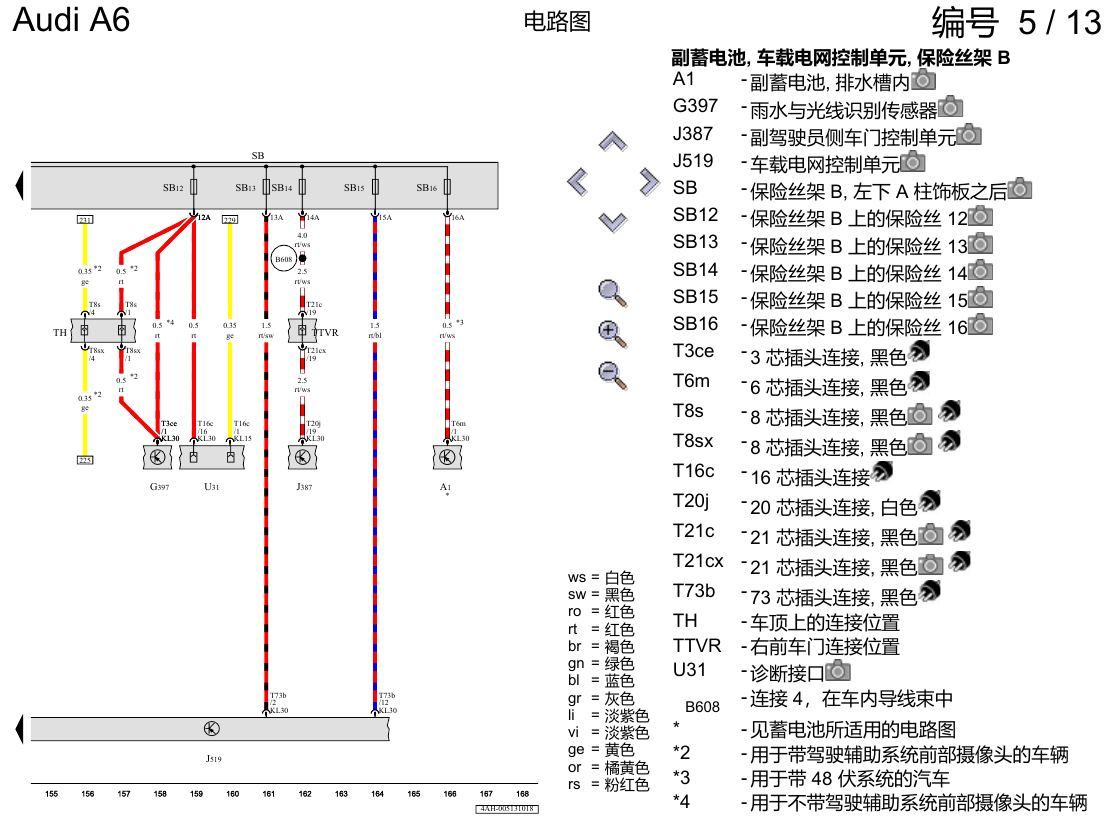

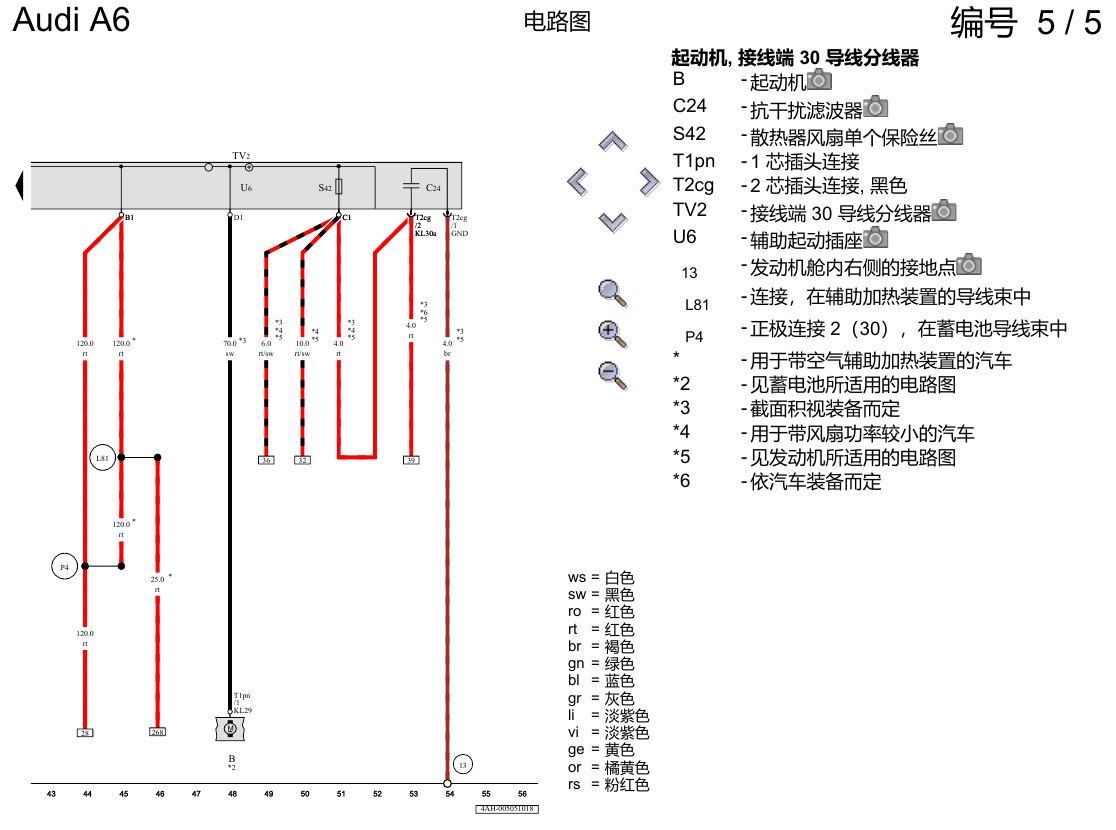

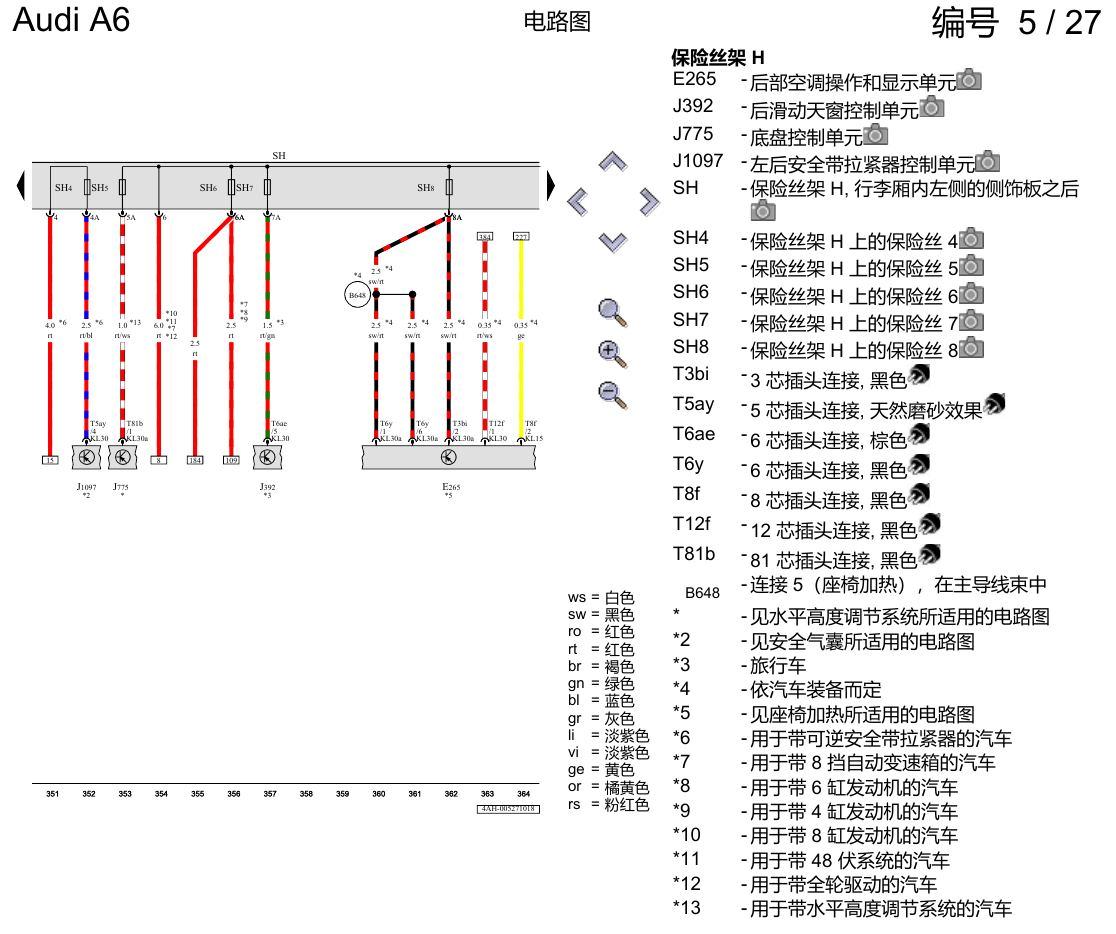

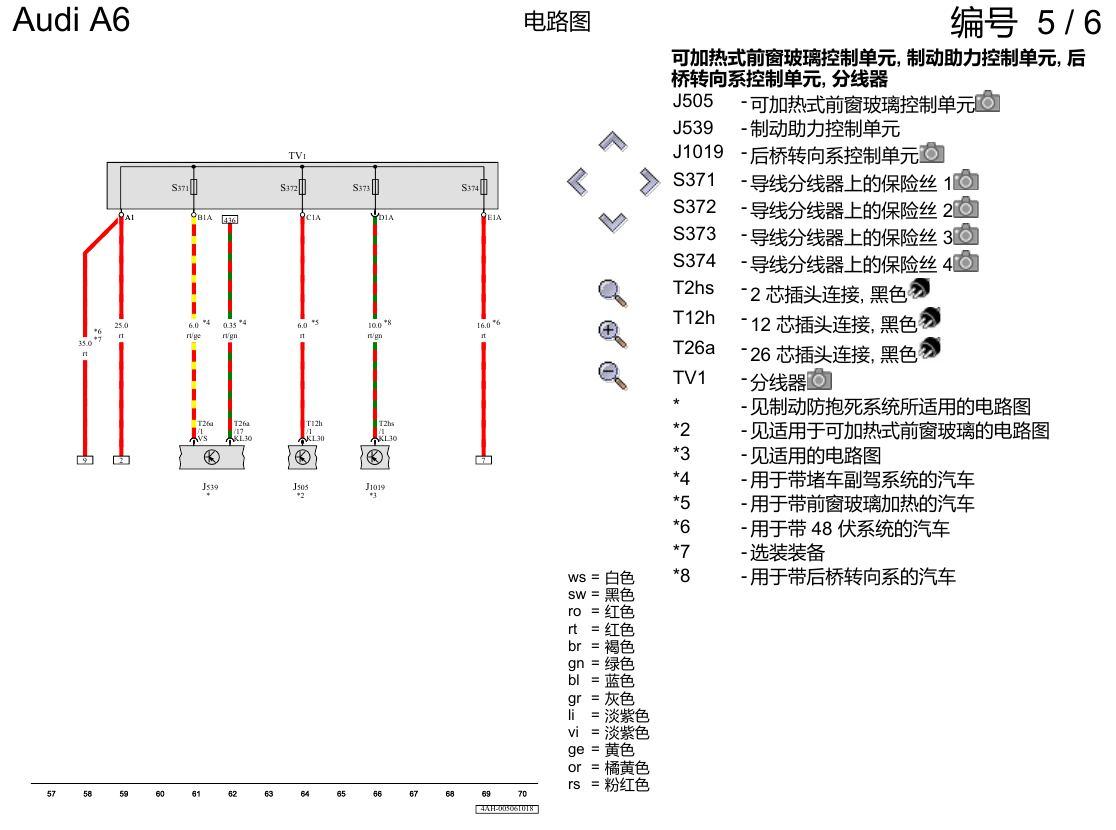

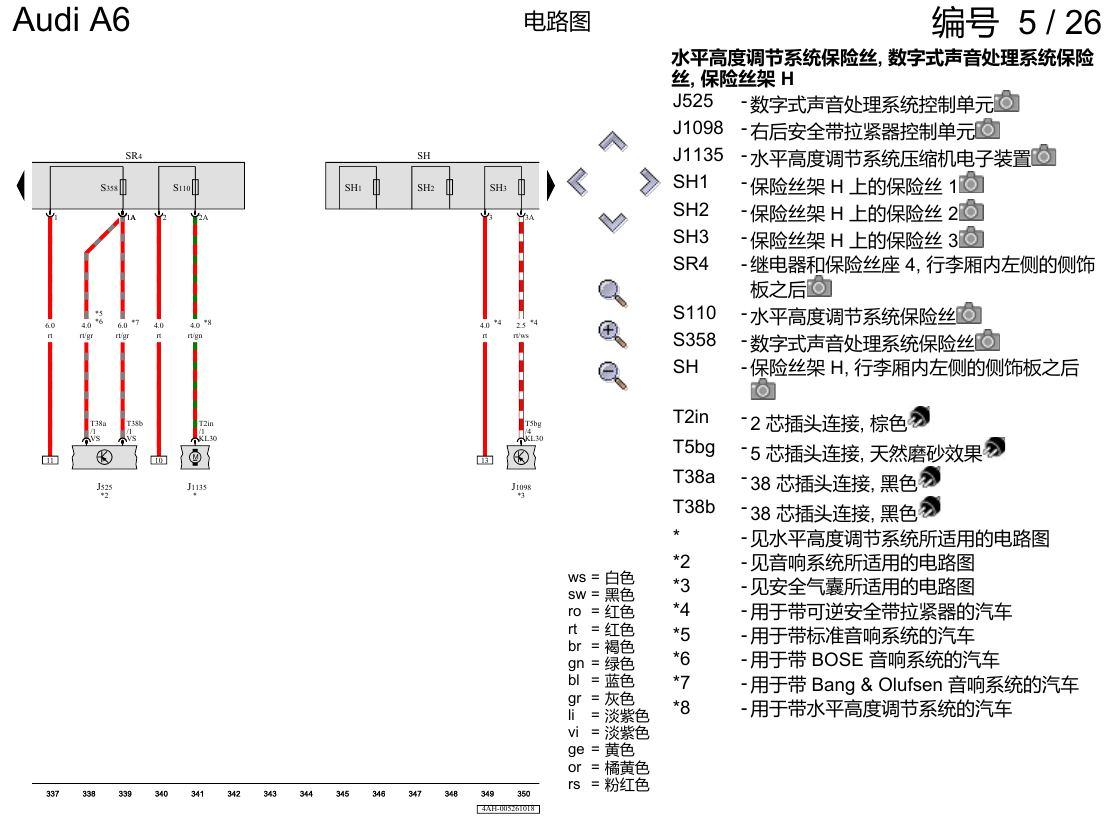

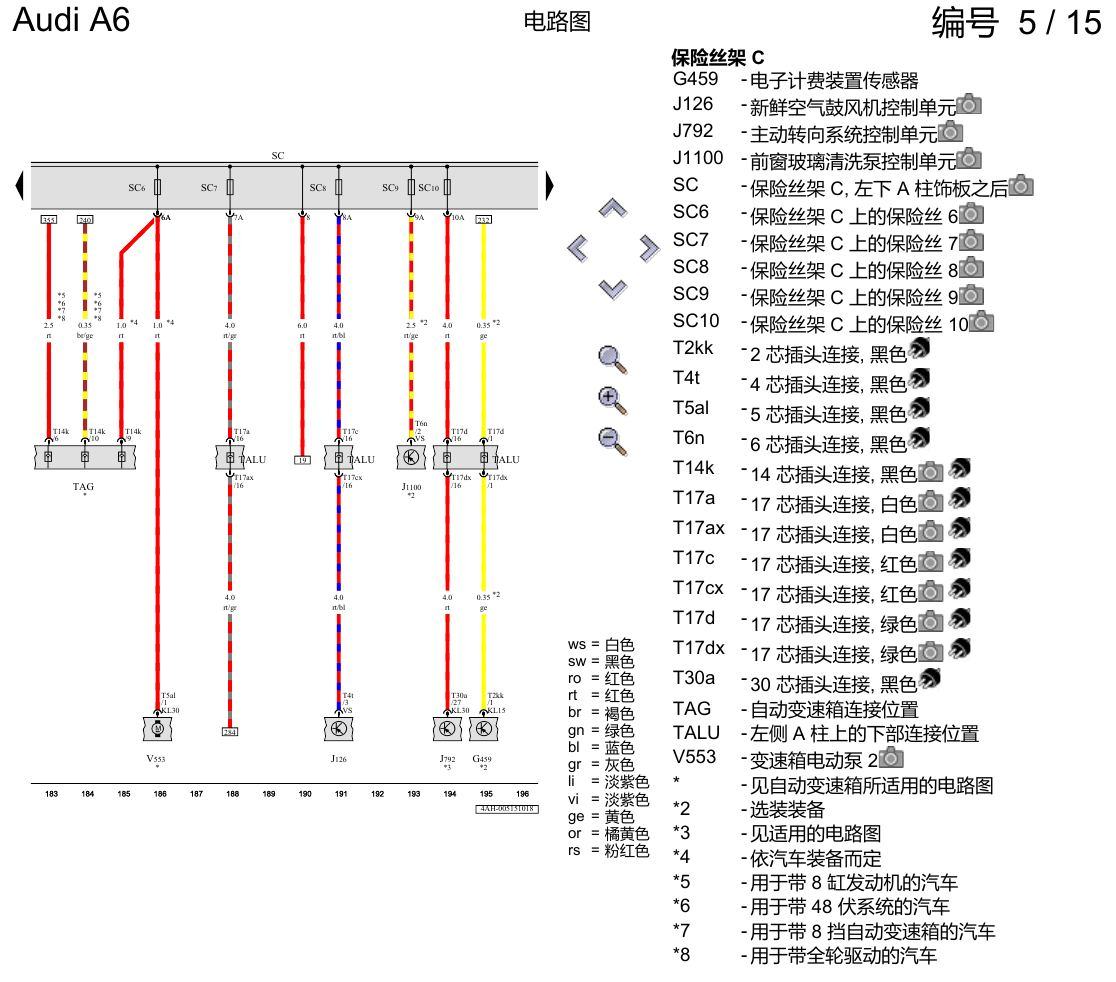

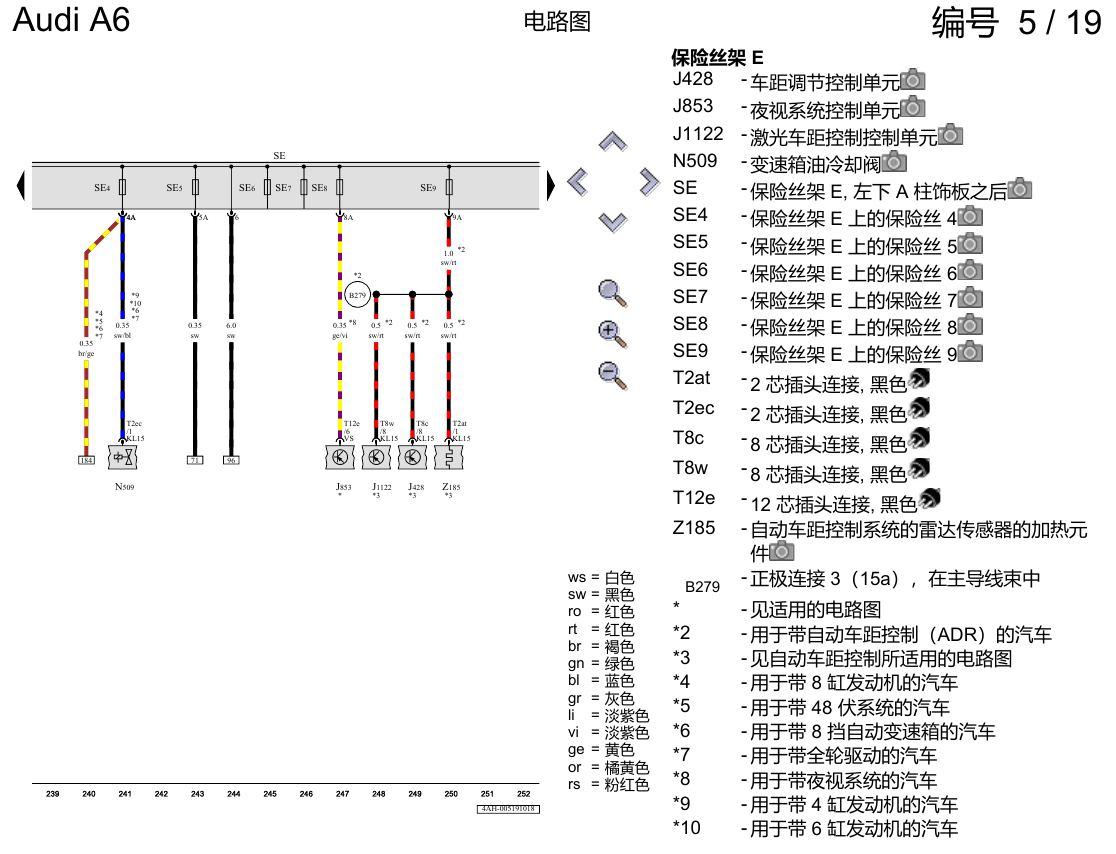

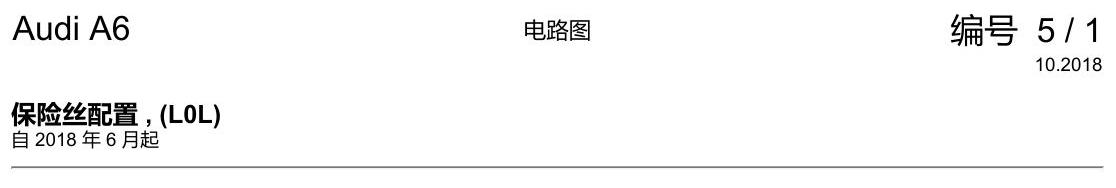

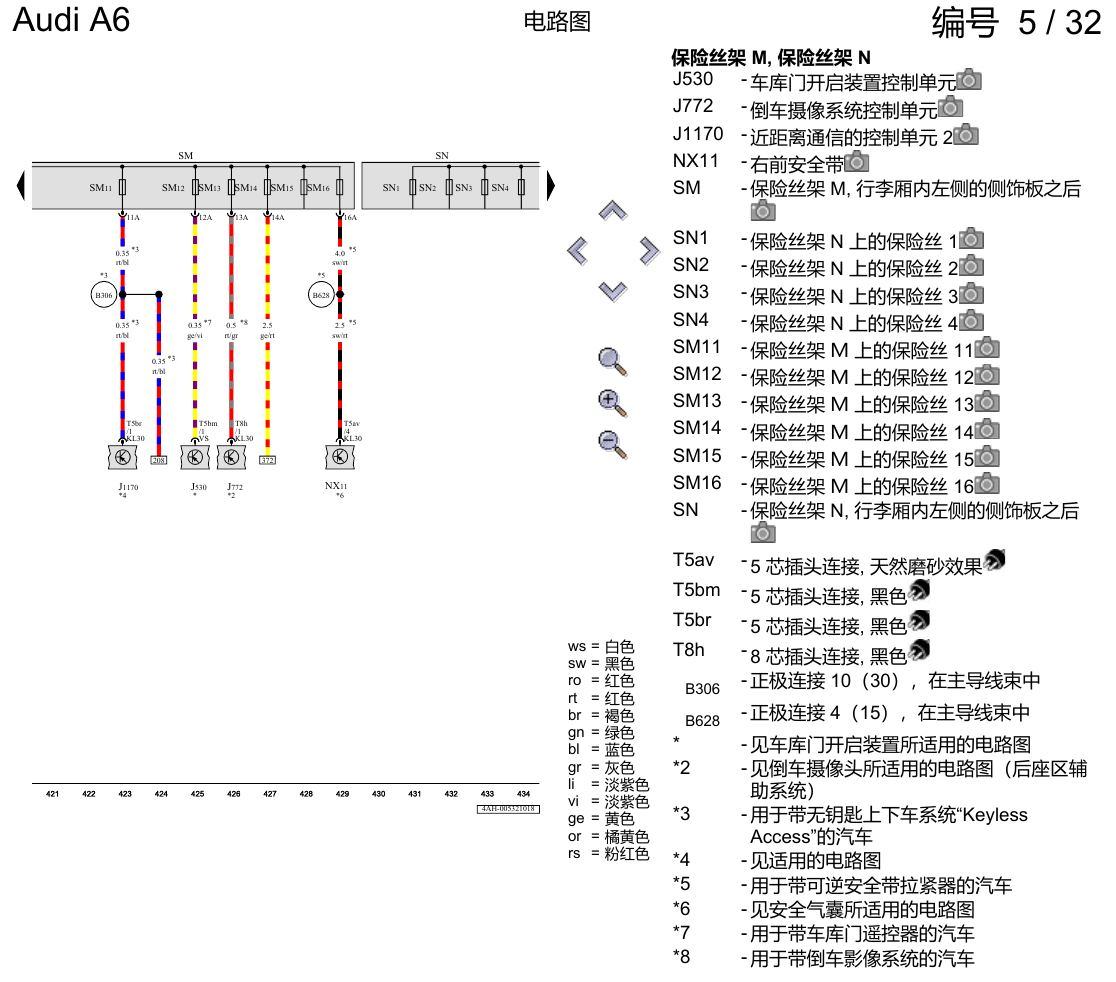

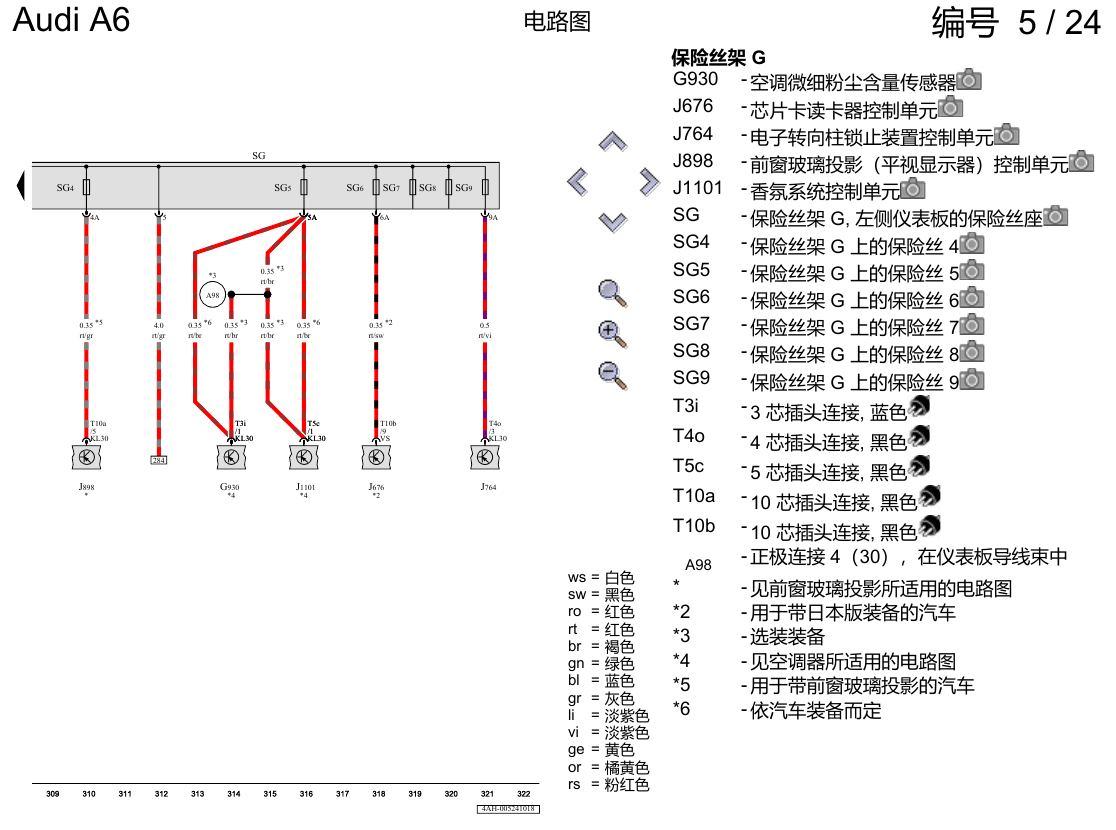

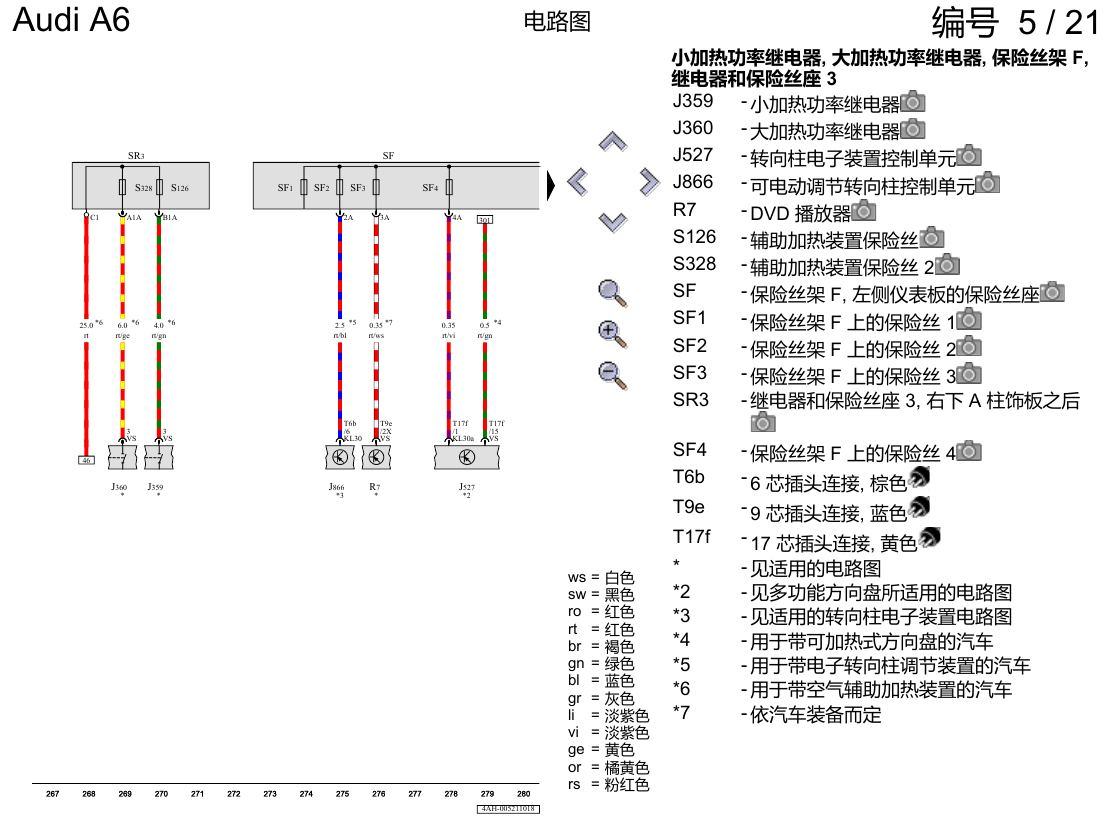

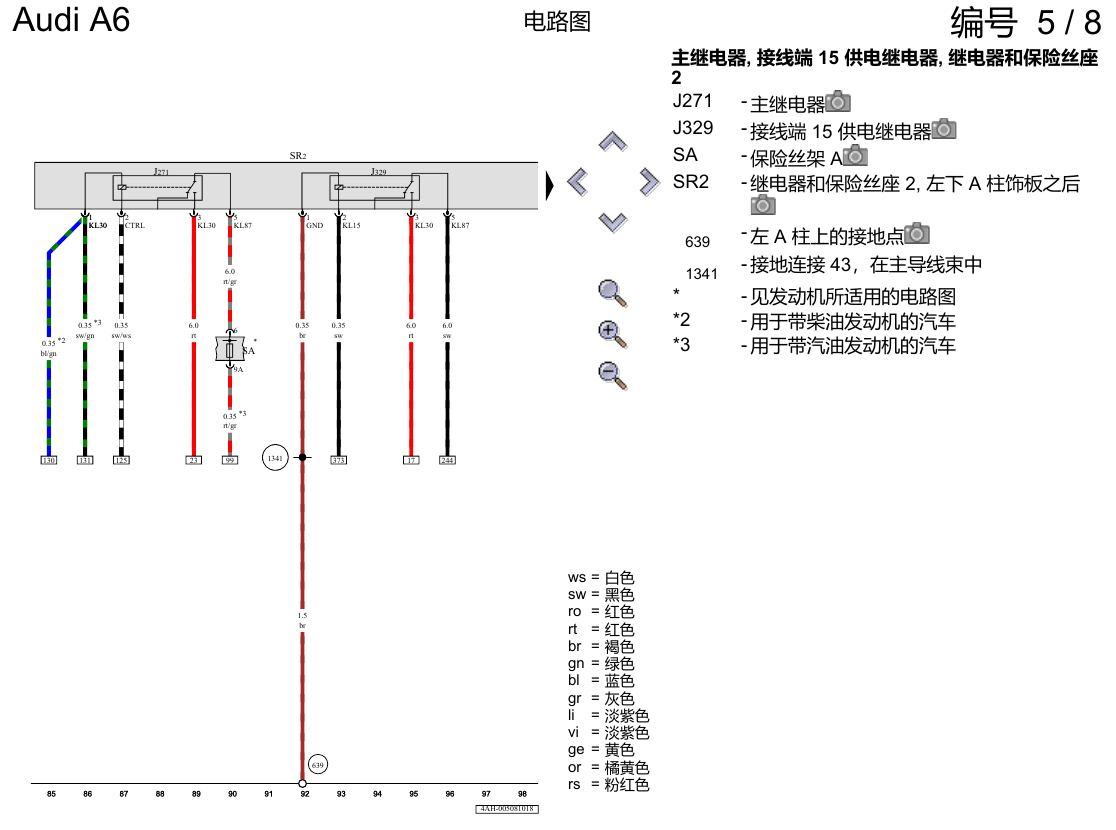

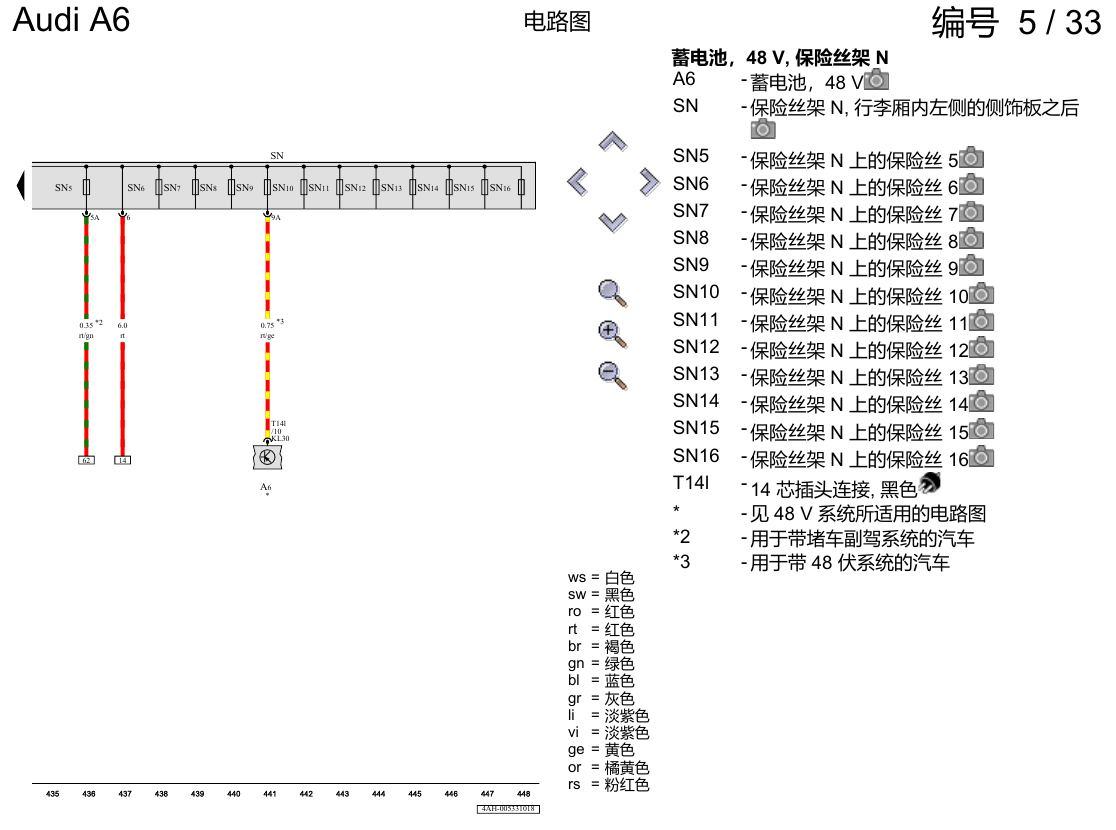

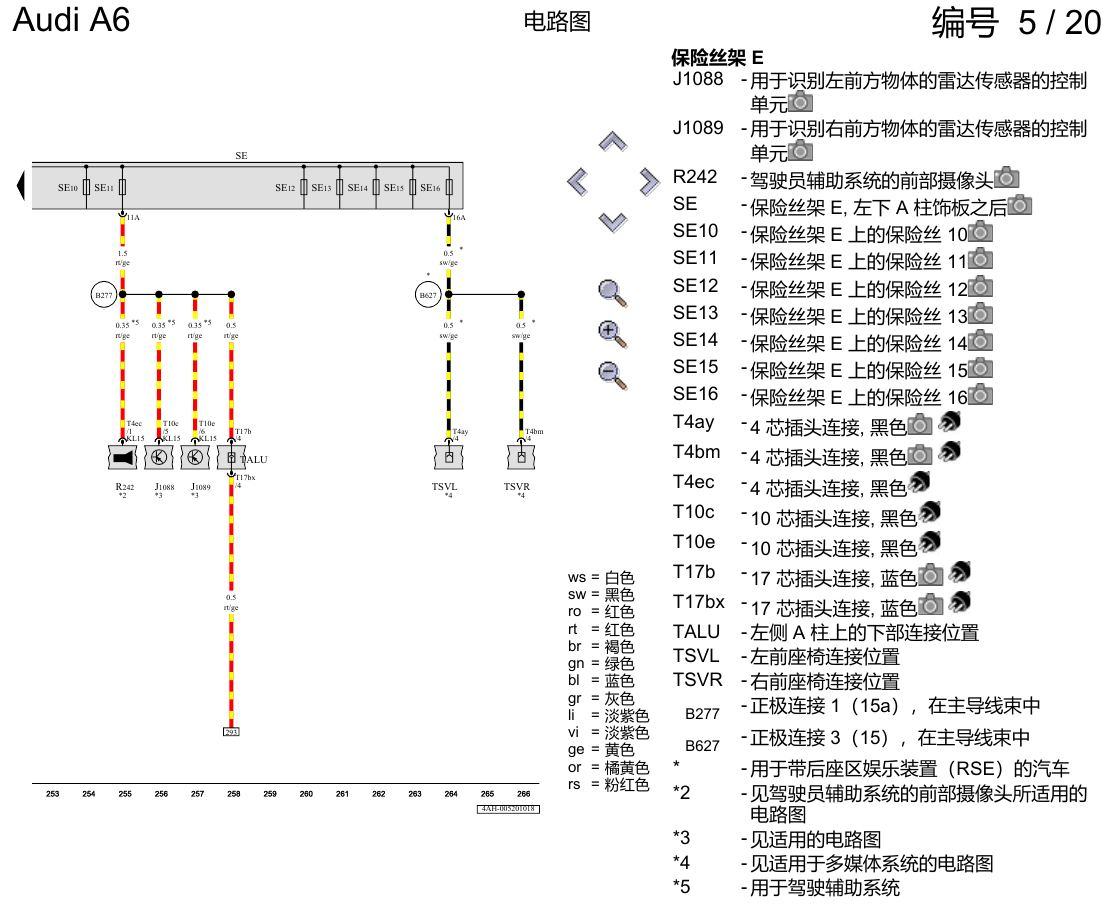

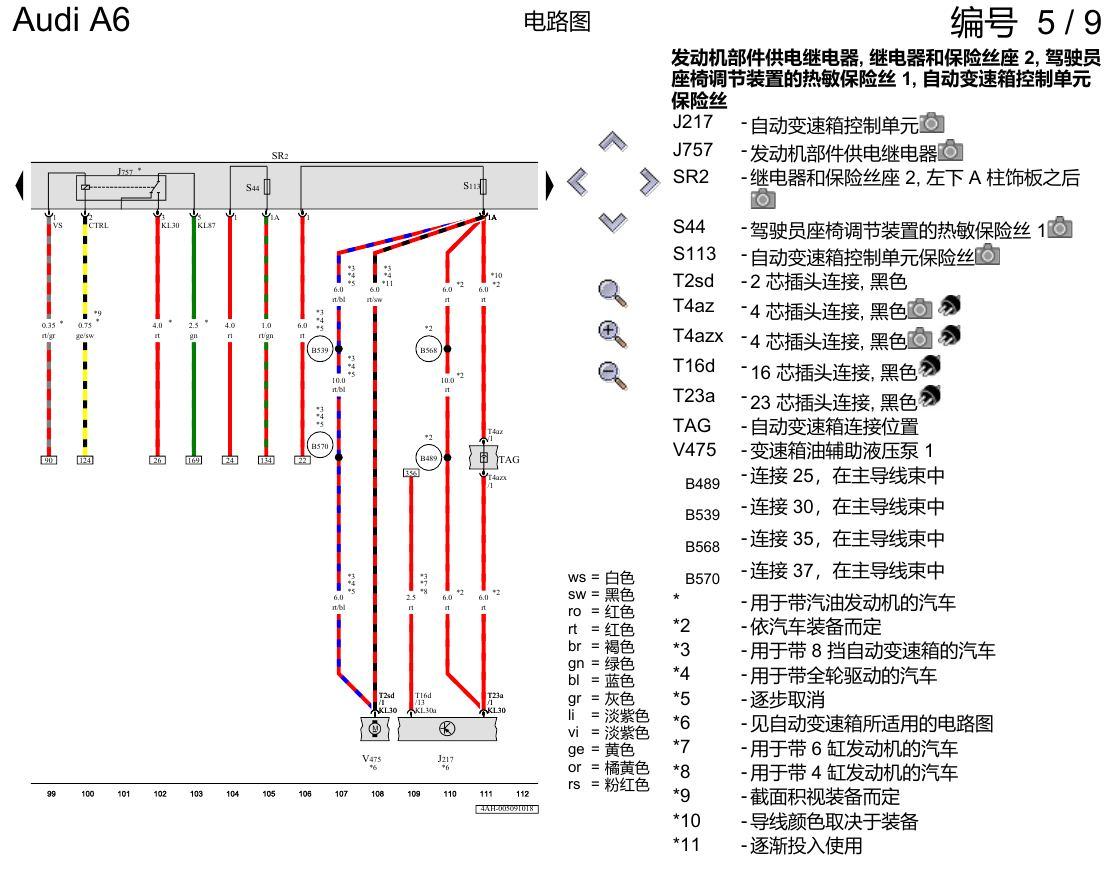

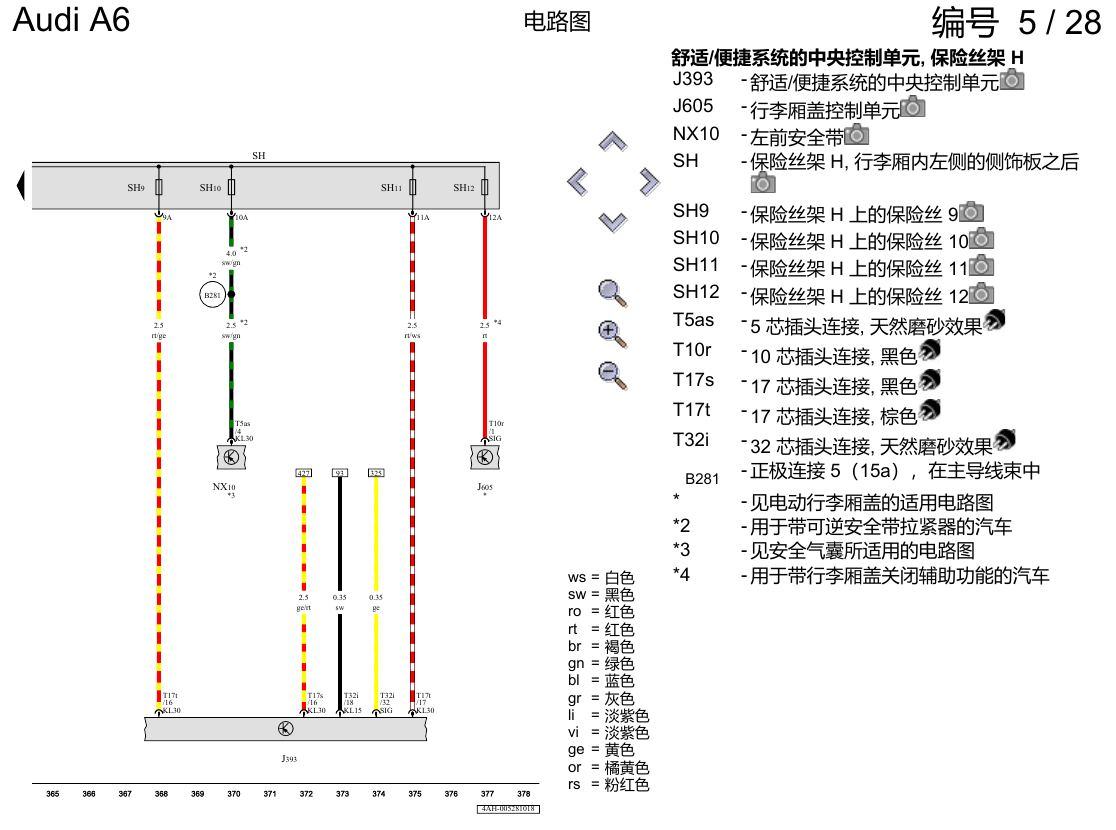

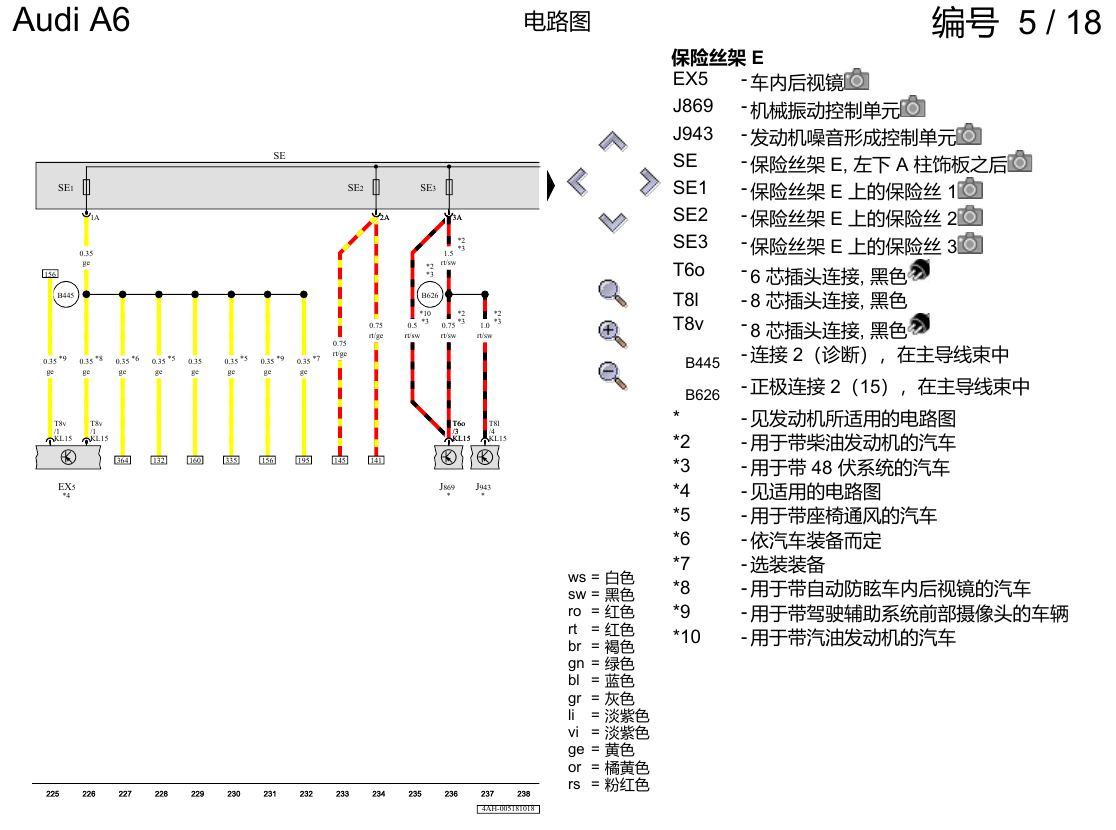

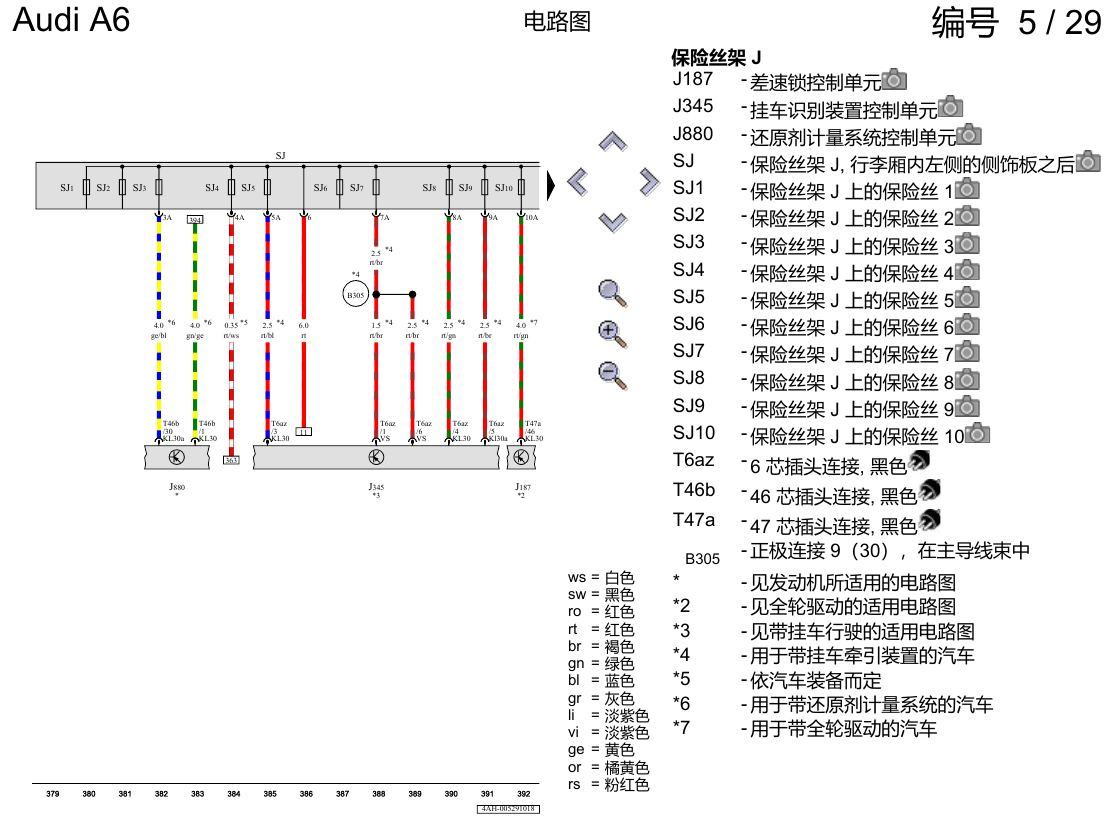

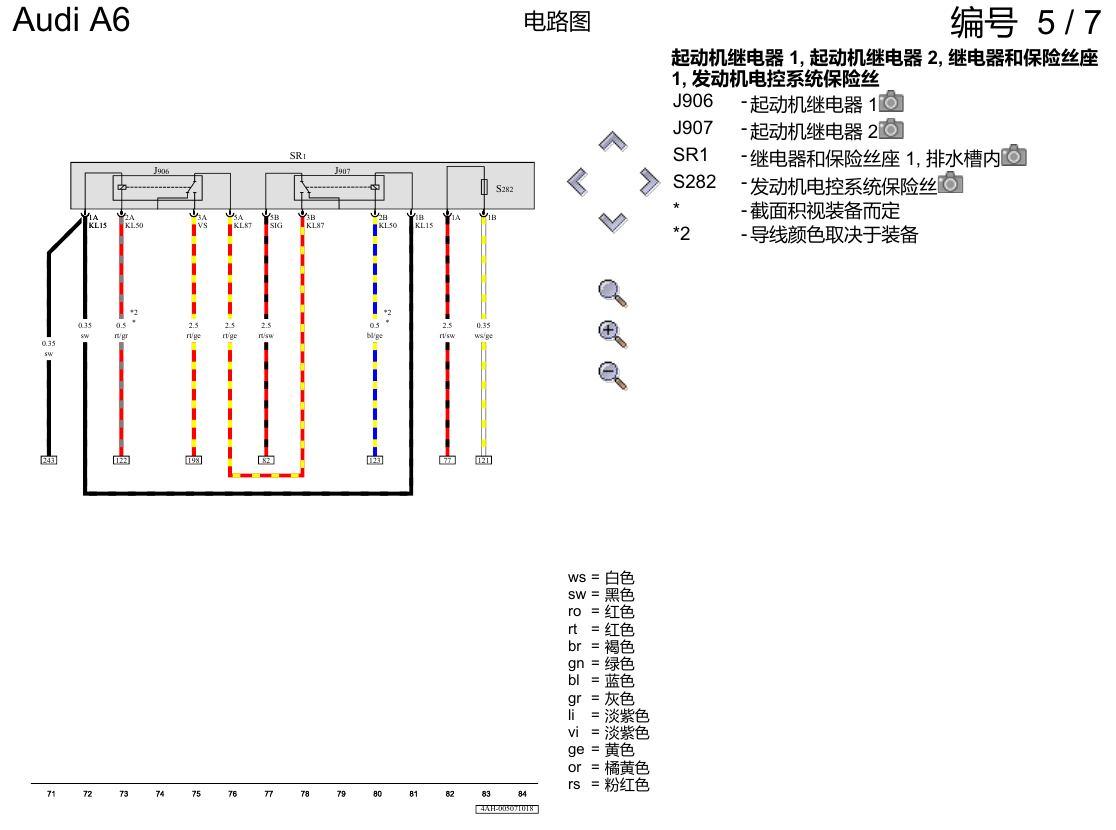

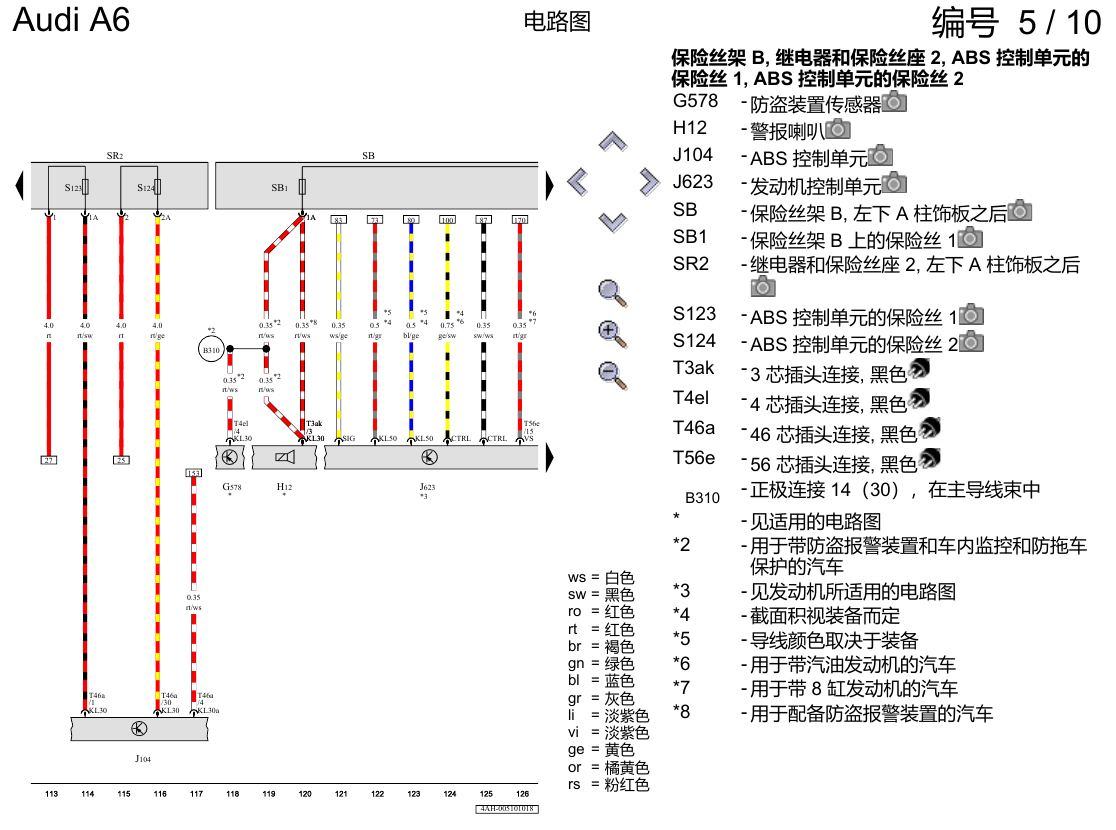

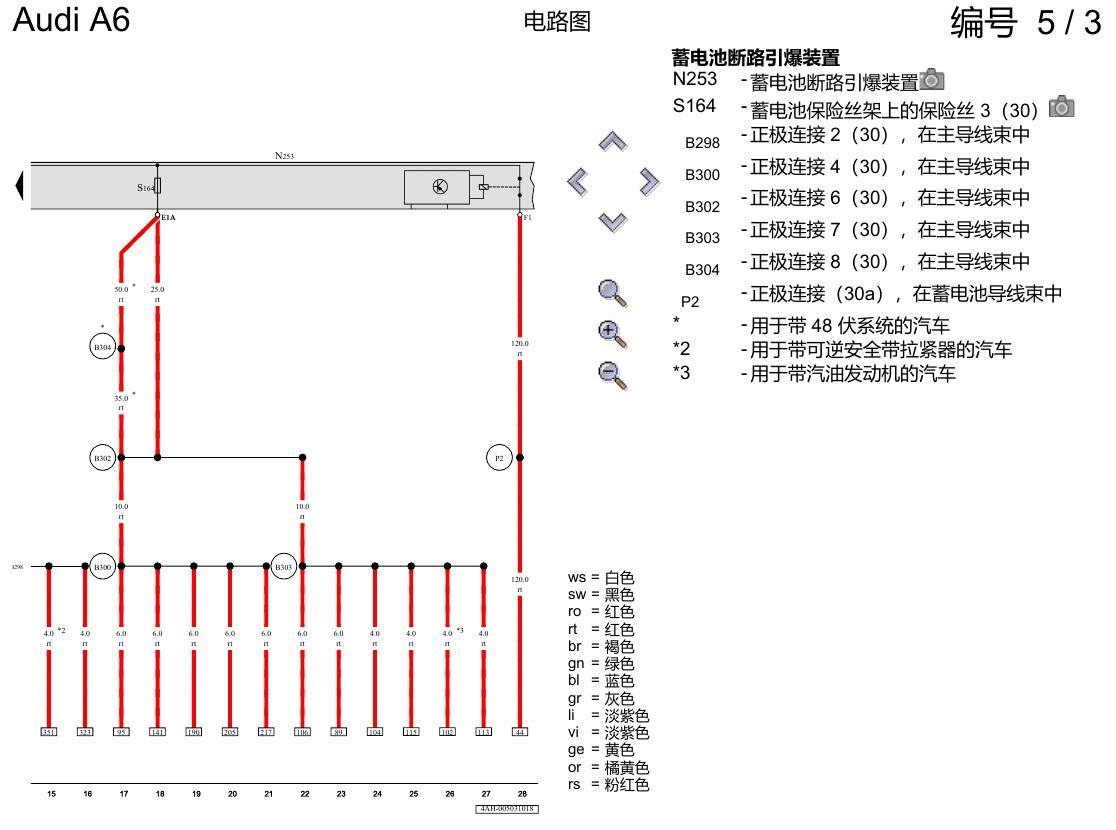

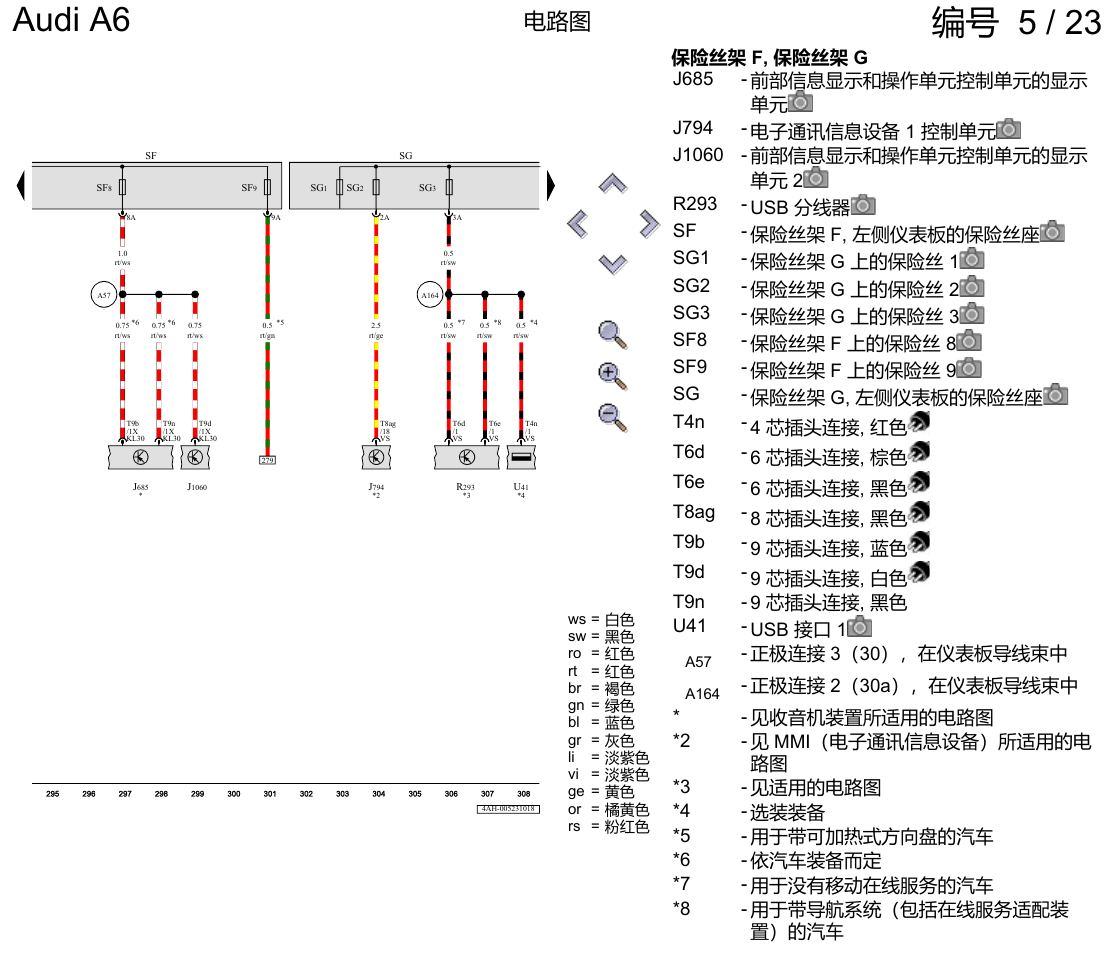

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第1页

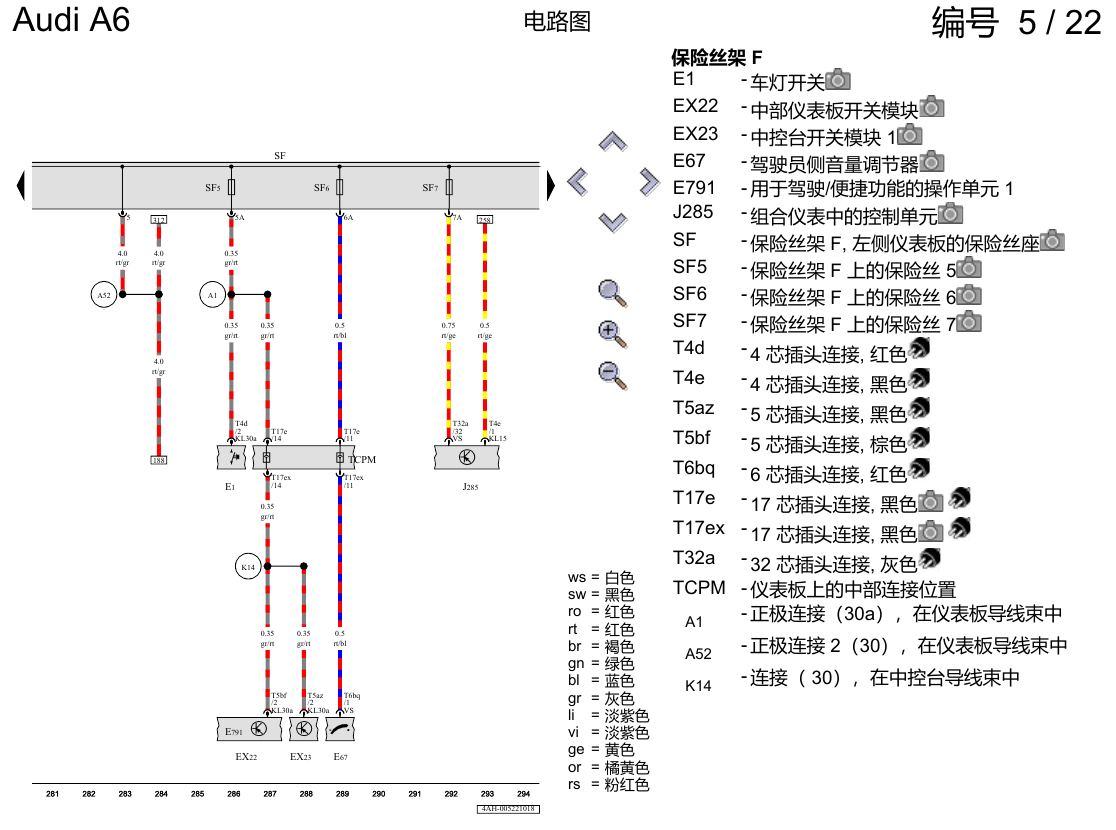

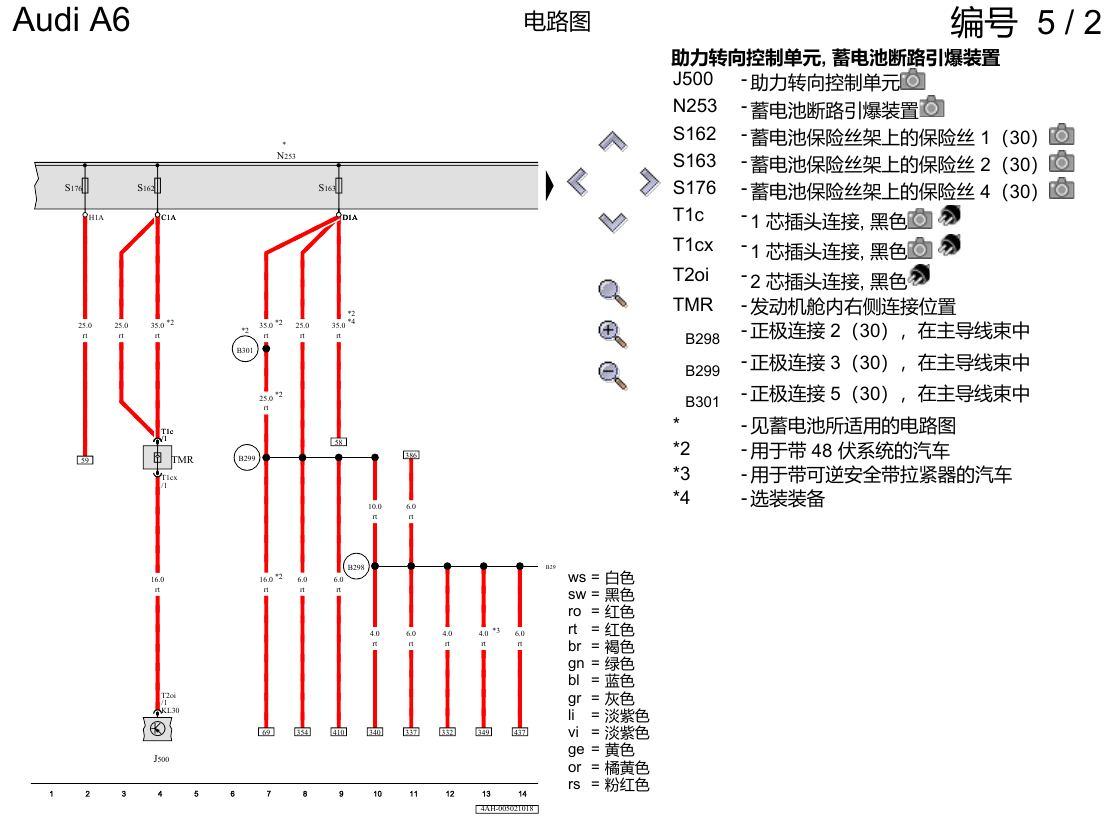

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第2页

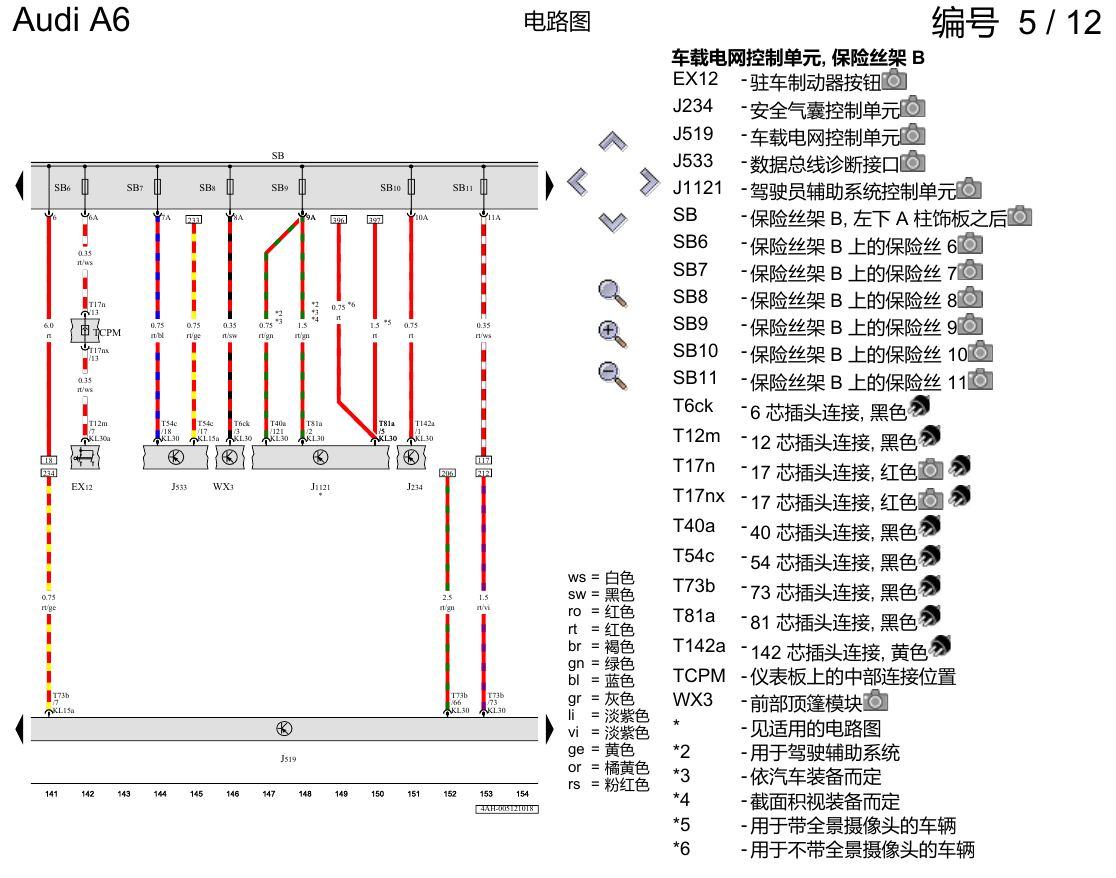

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第3页

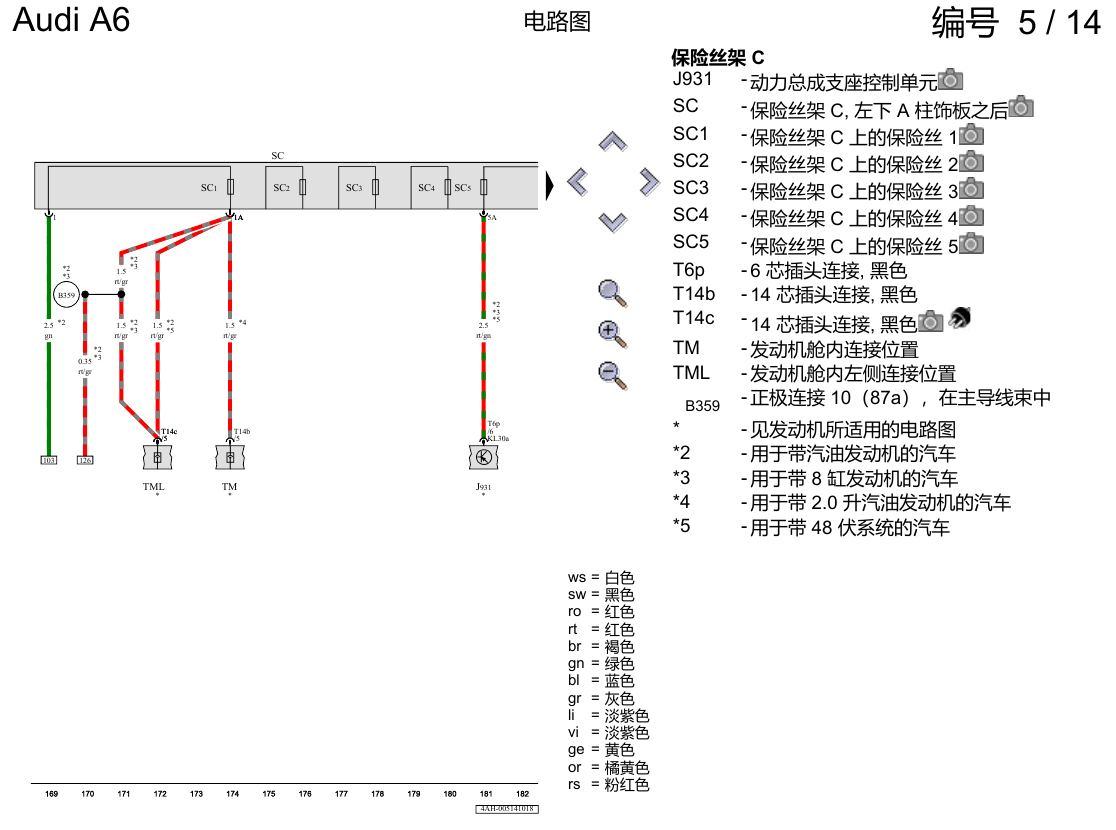

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第4页

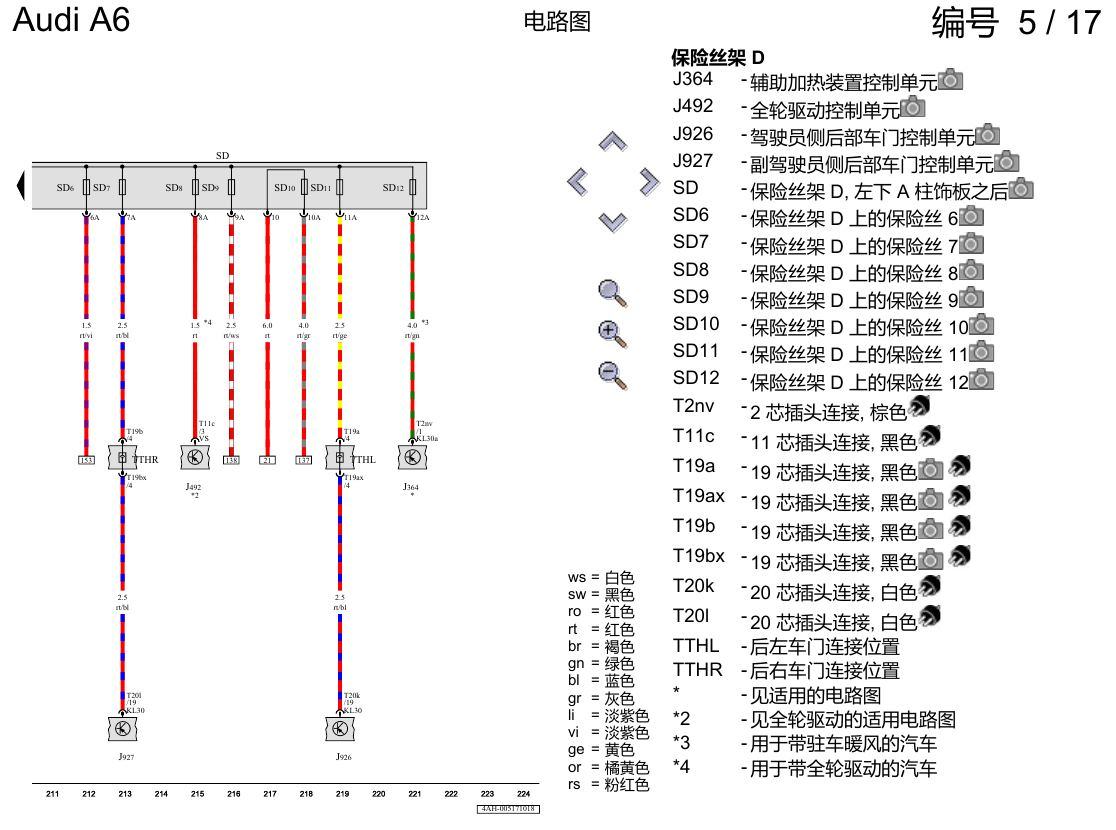

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第5页

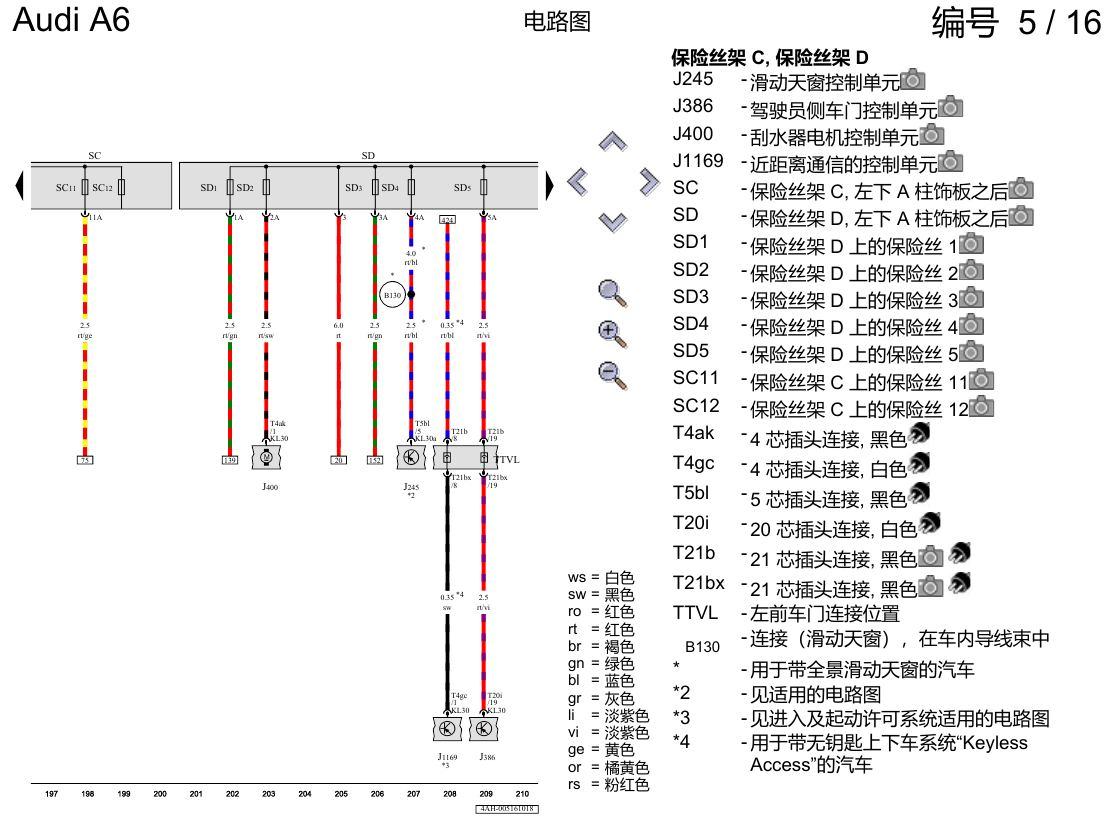

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第6页

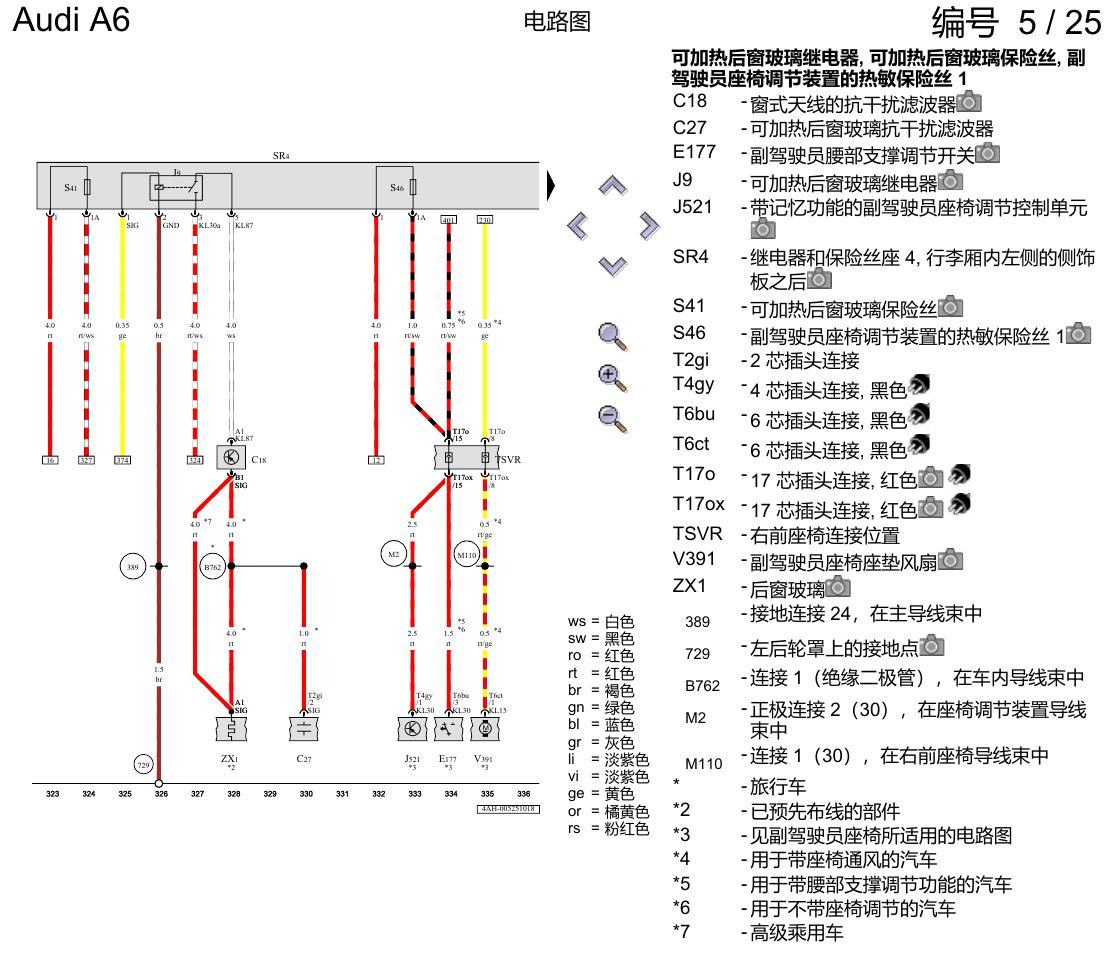

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第7页

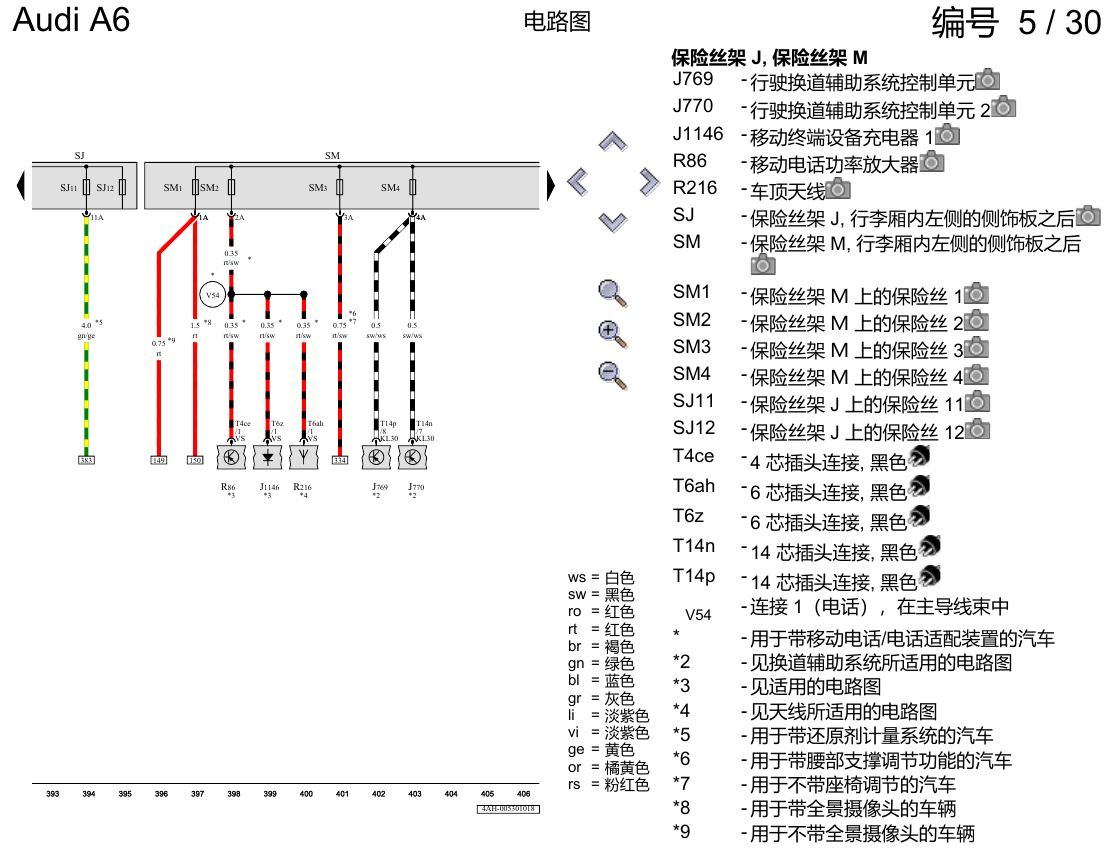

奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图 — 奥迪A6 C8 电路图保险丝配置 , (L0L) 电路图原始资料第8页
