奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
11877
文章
1
粉丝
电路速查评论70阅读模式
摘要奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图资料。

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 14 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

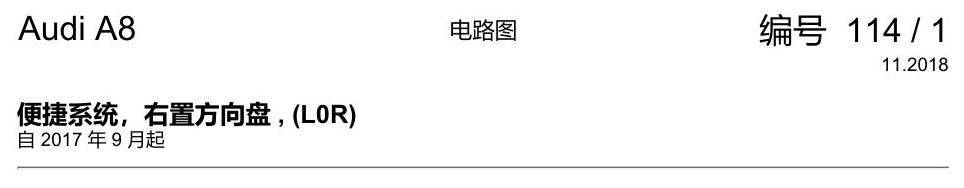

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第1页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

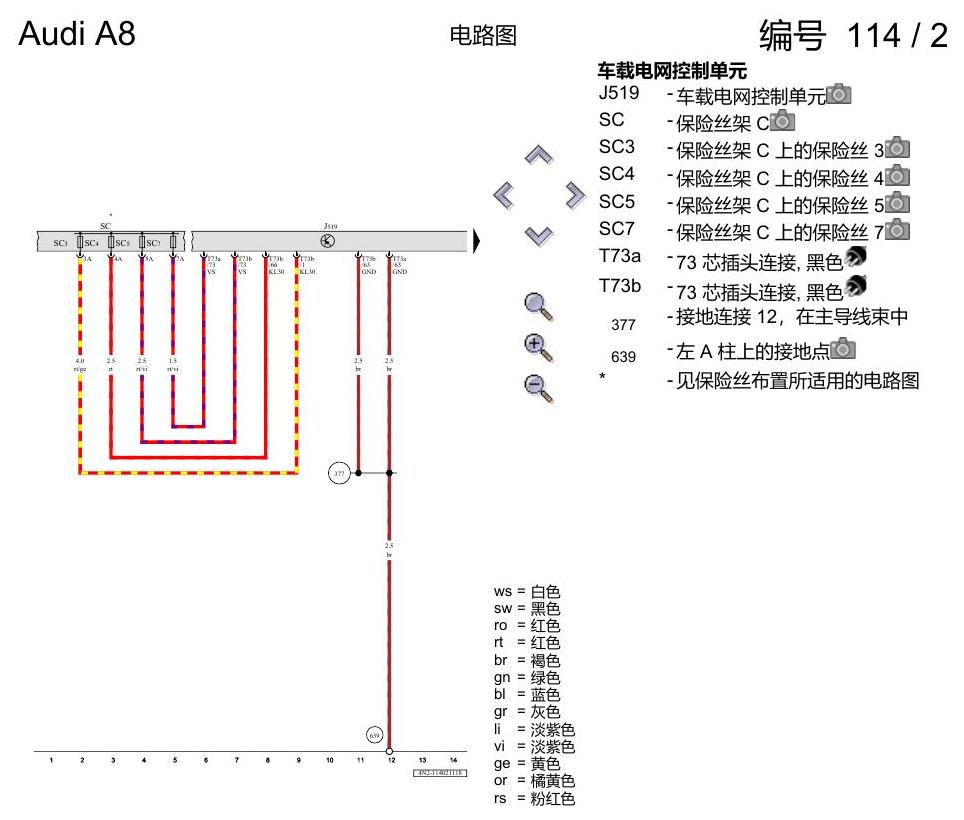

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第2页

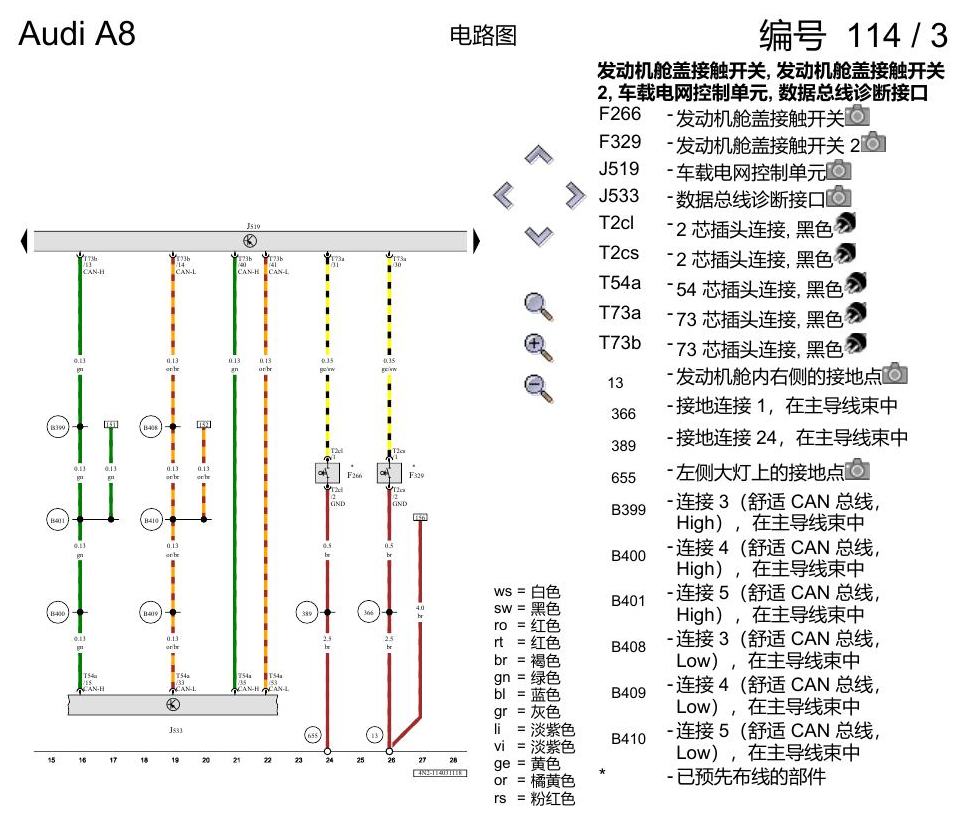

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第3页

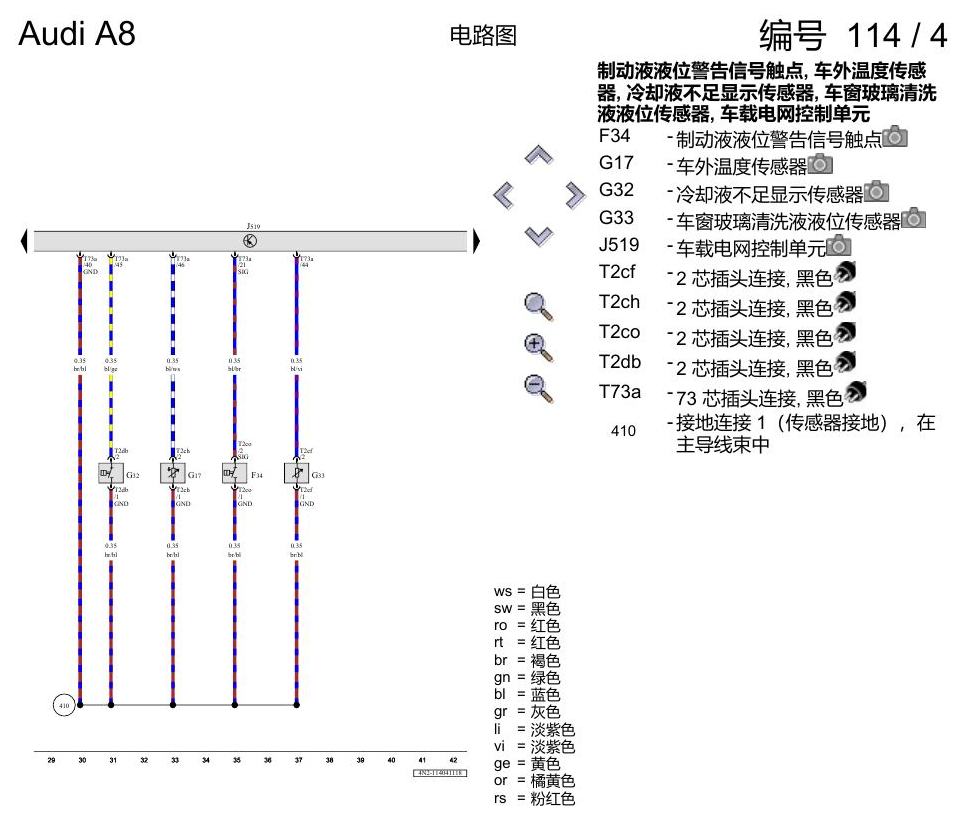

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第4页

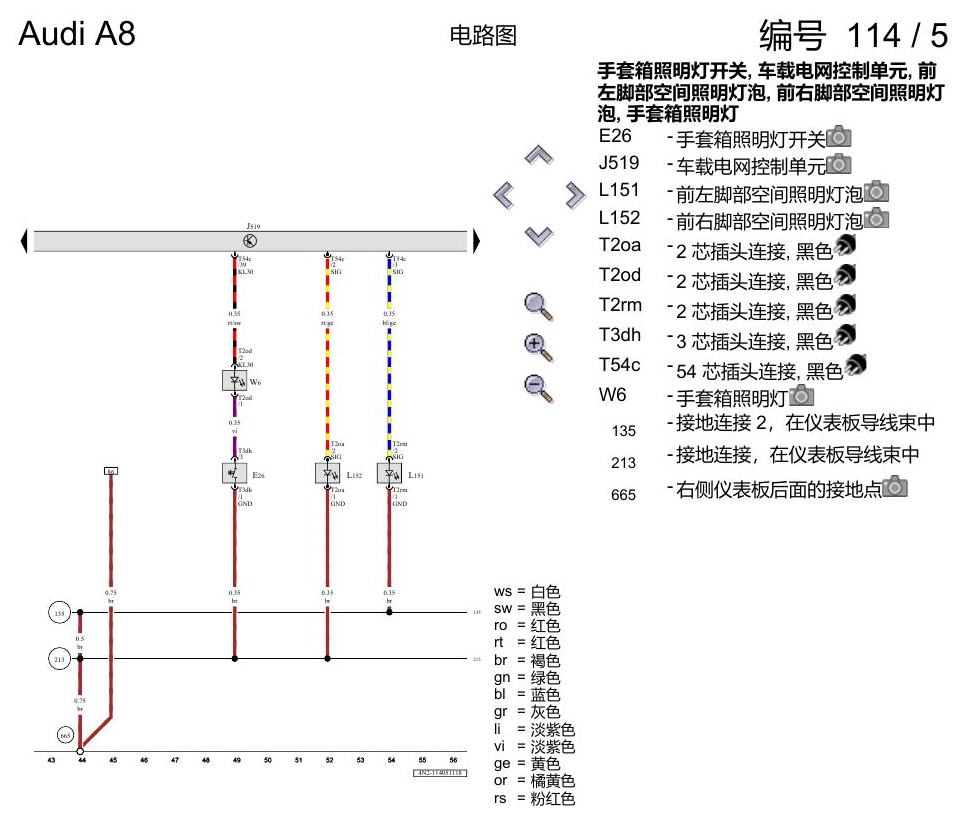

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第5页

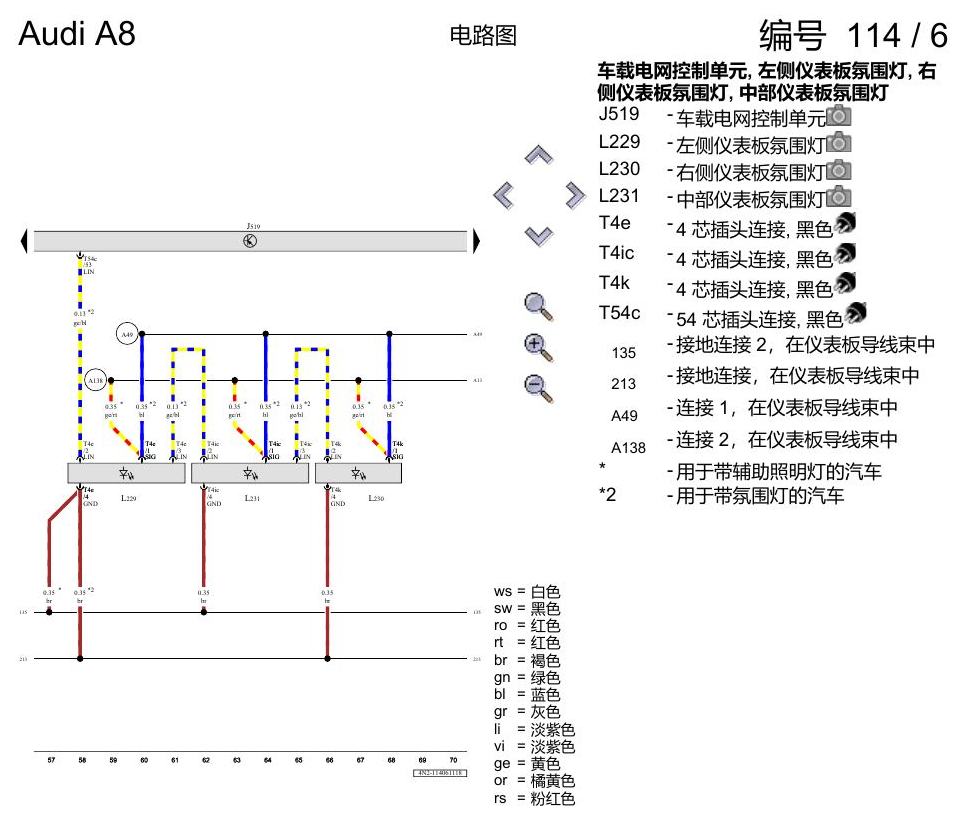

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第6页

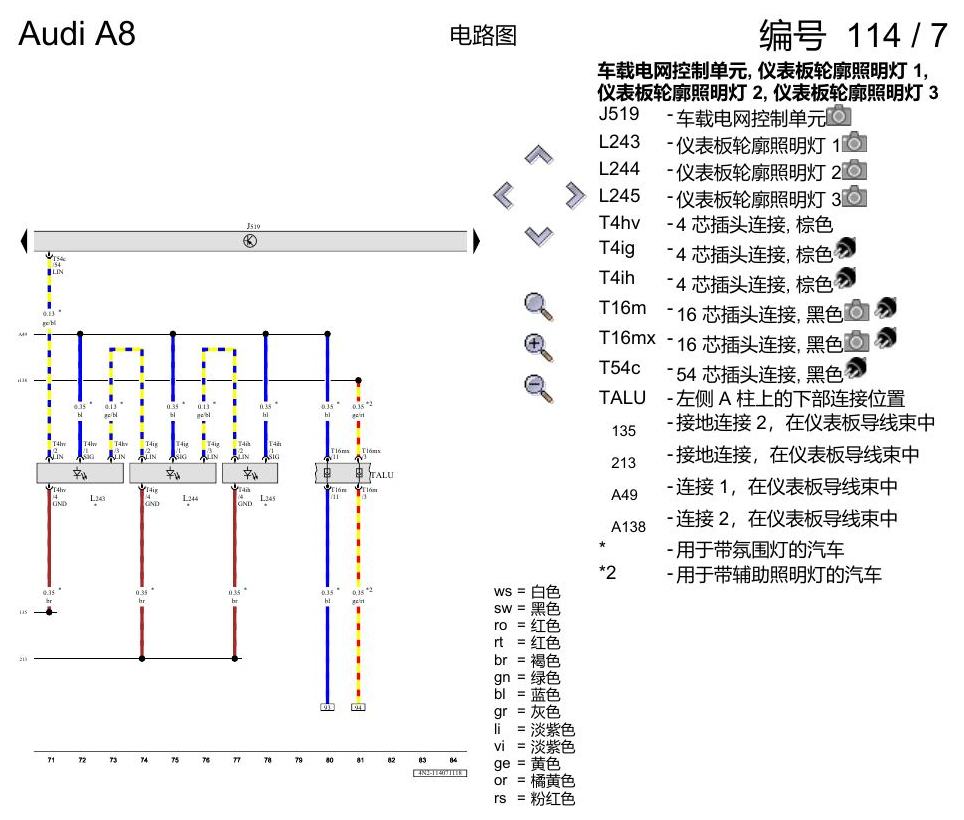

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第7页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

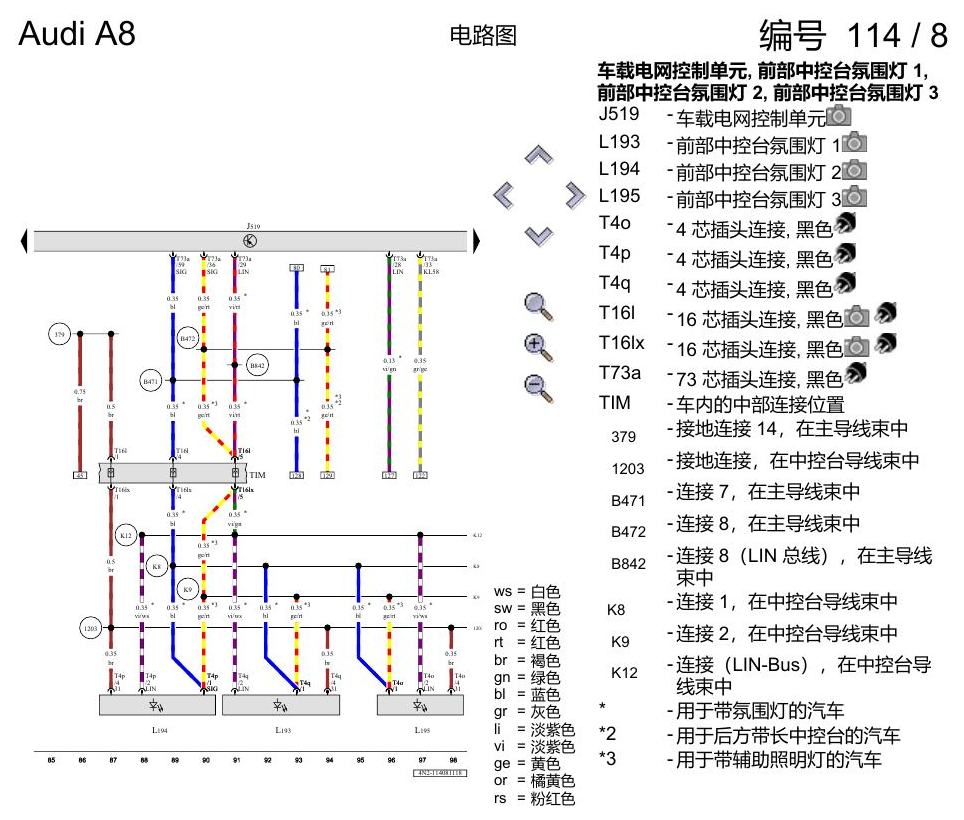

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第8页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第9页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

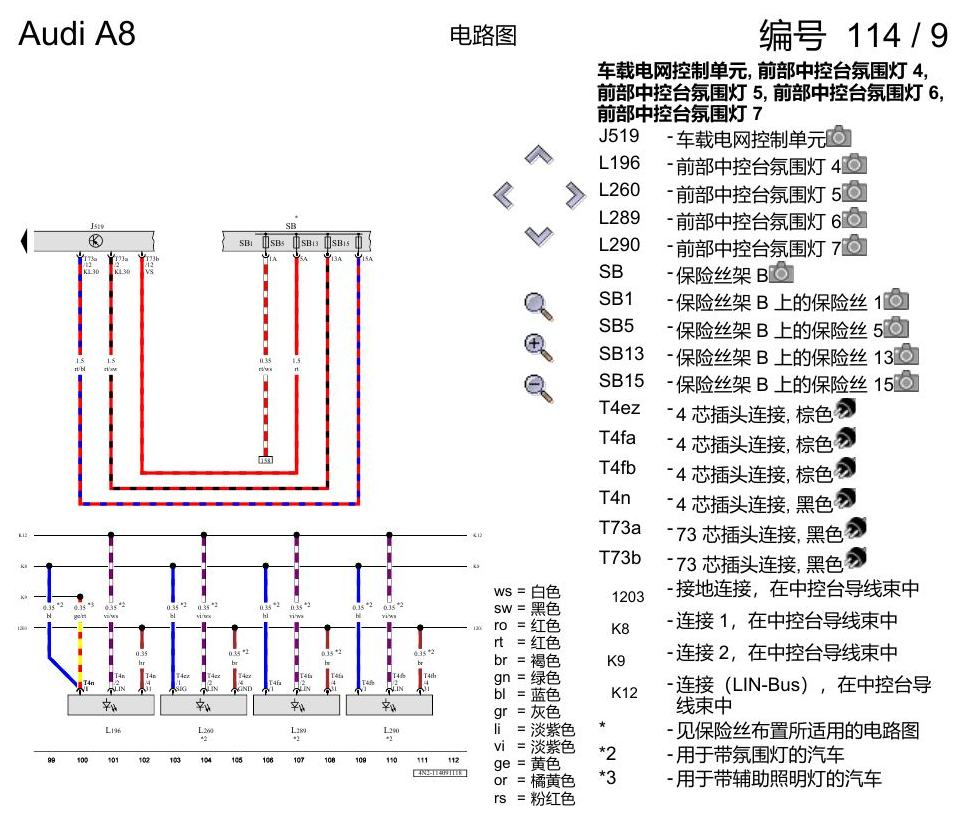

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第10页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

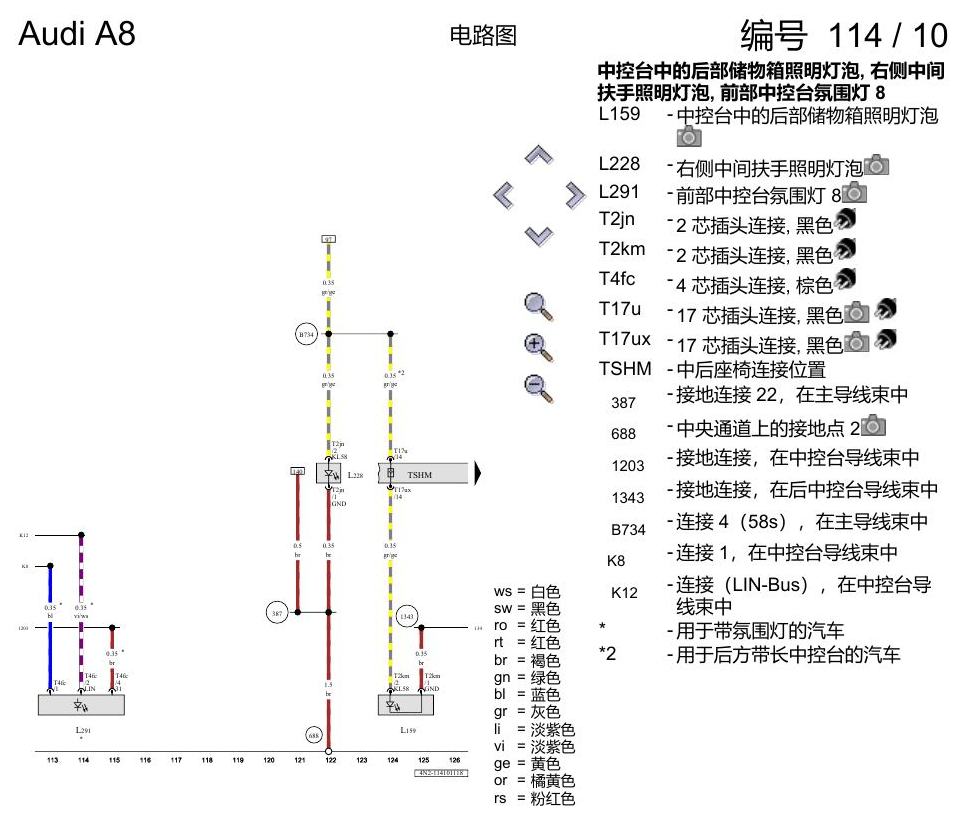

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第11页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

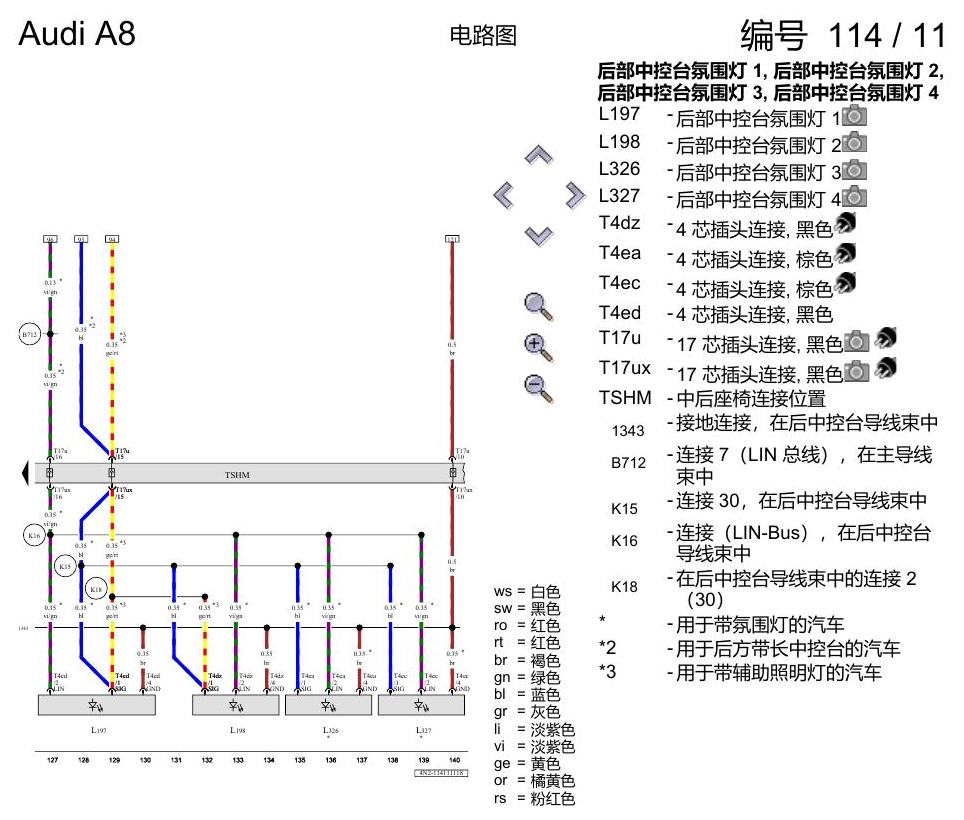

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第12页
奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

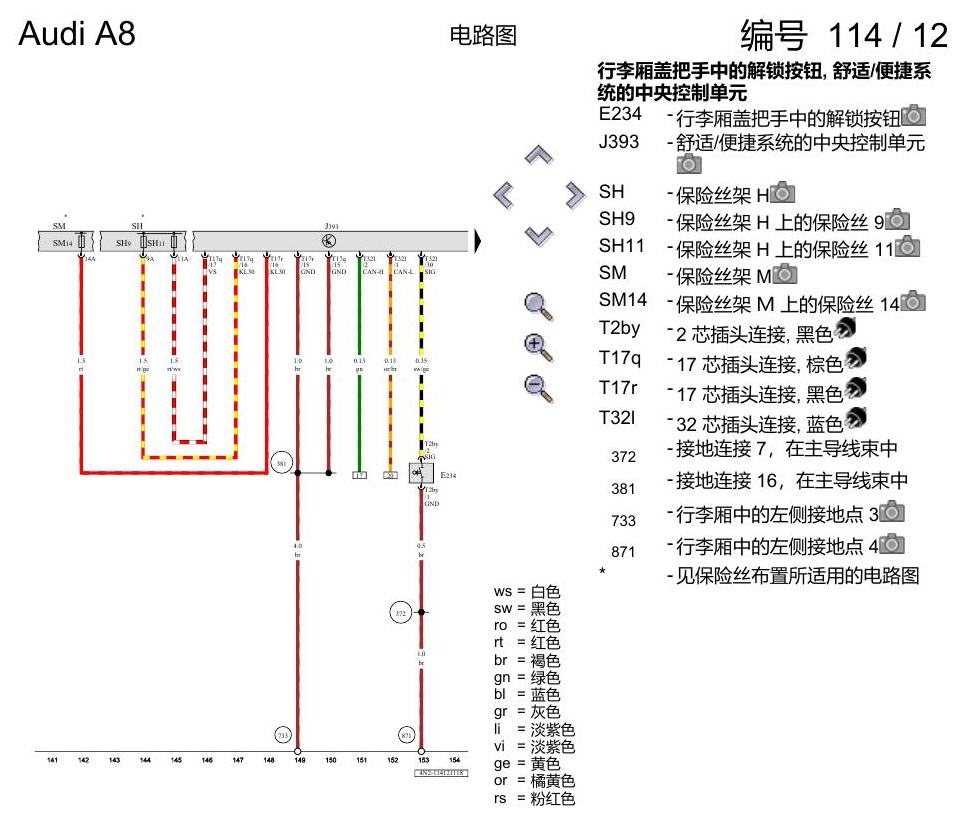

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第13页

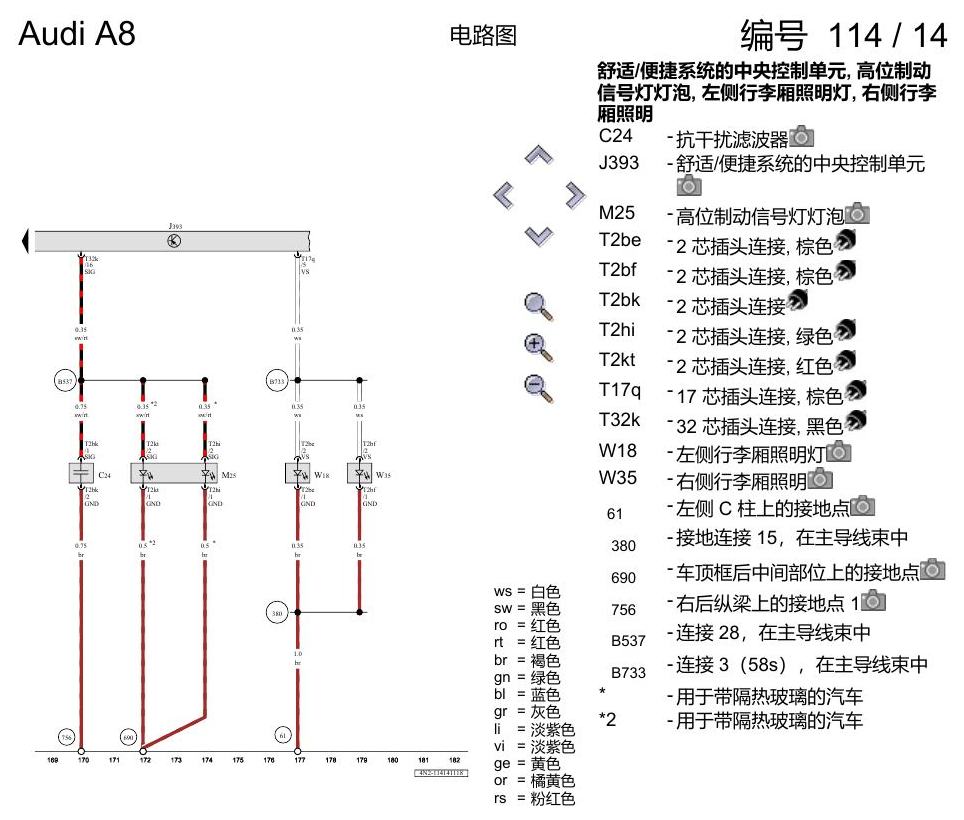

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图

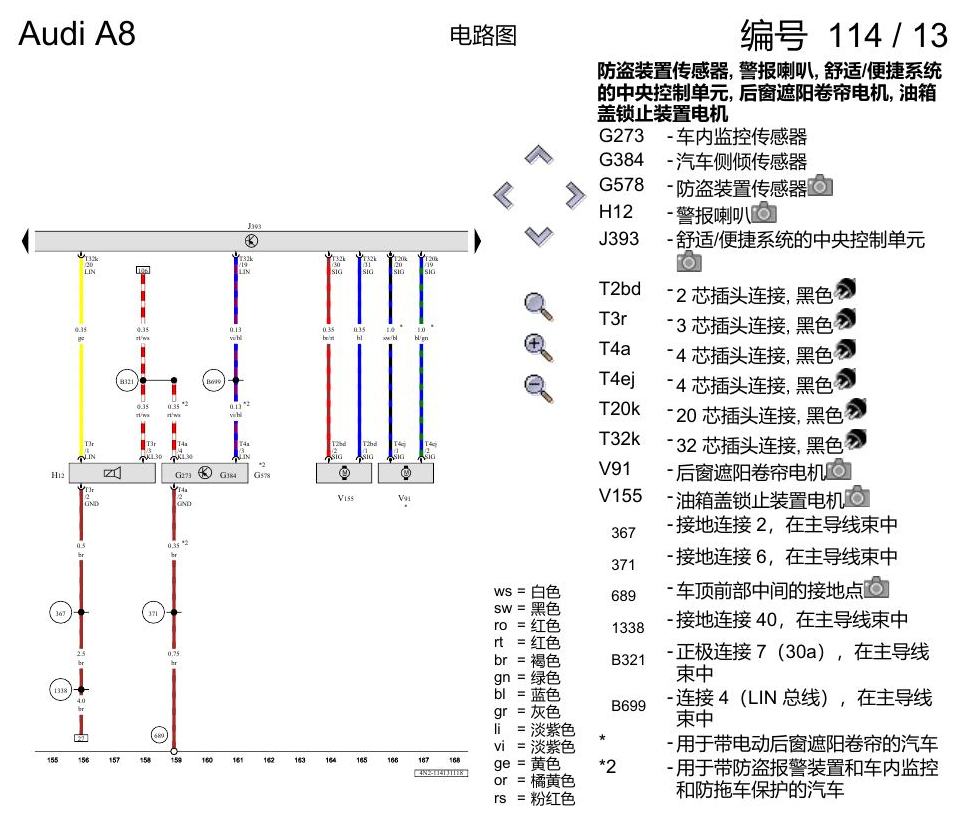

奥迪A8 D5 电路图 便捷系统,右置方向盘 , (L0R) 电路图 原始资料第14页
