奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

肖师傅
肖师傅
肖师傅
管理员, Keymaster
2884
文章
1
粉丝
电路速查评论2阅读模式
摘要奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图资料。

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 16 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

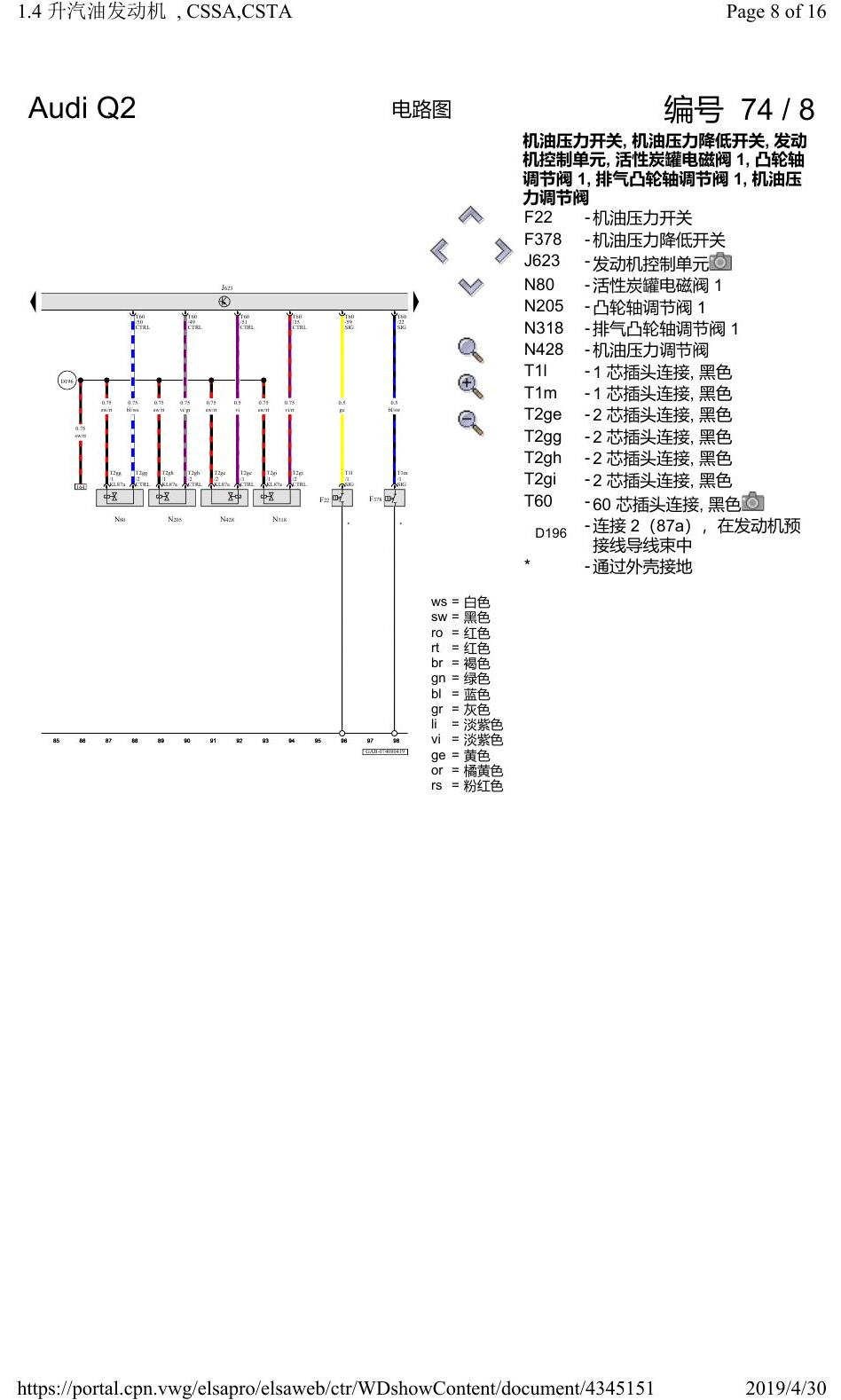

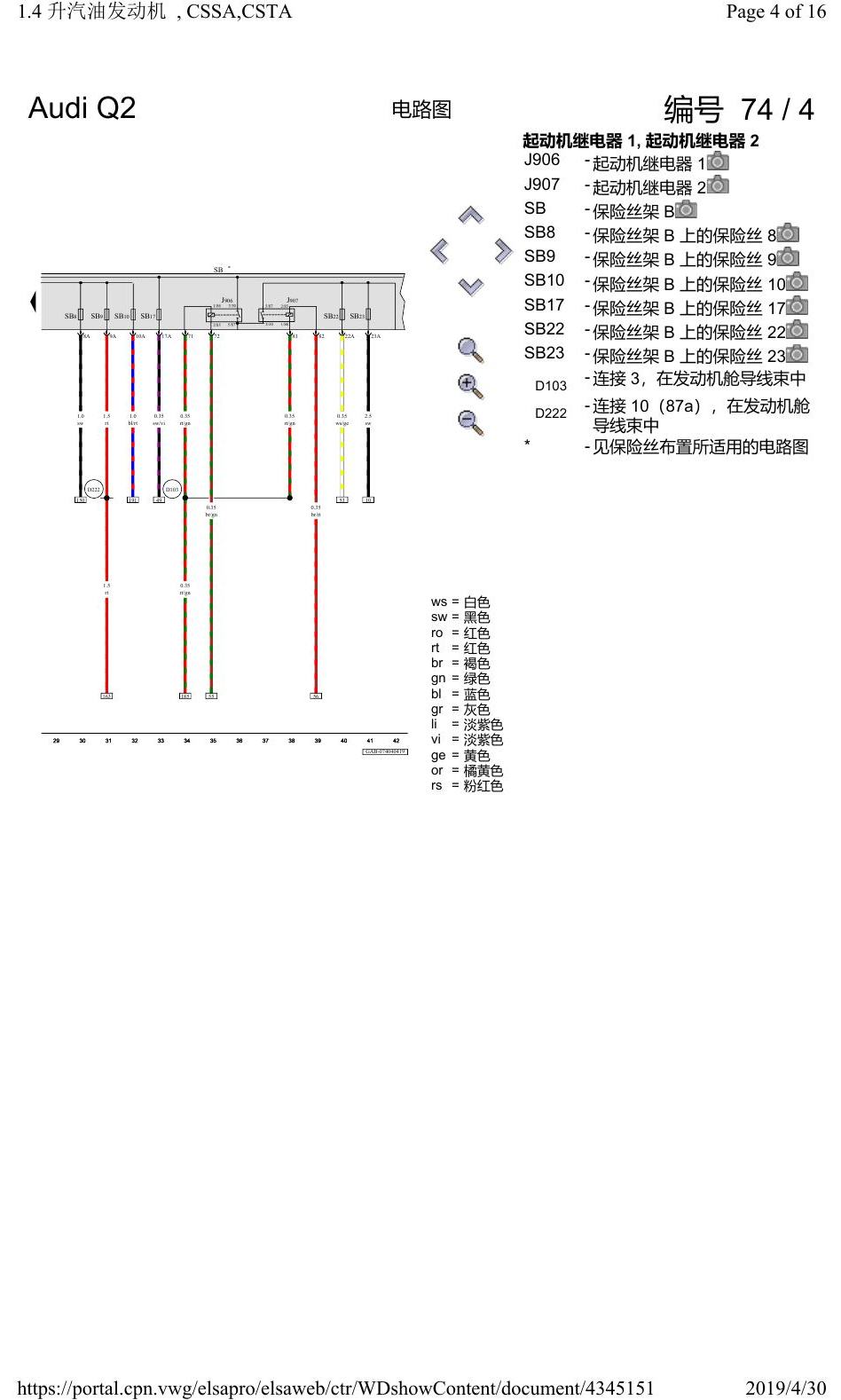

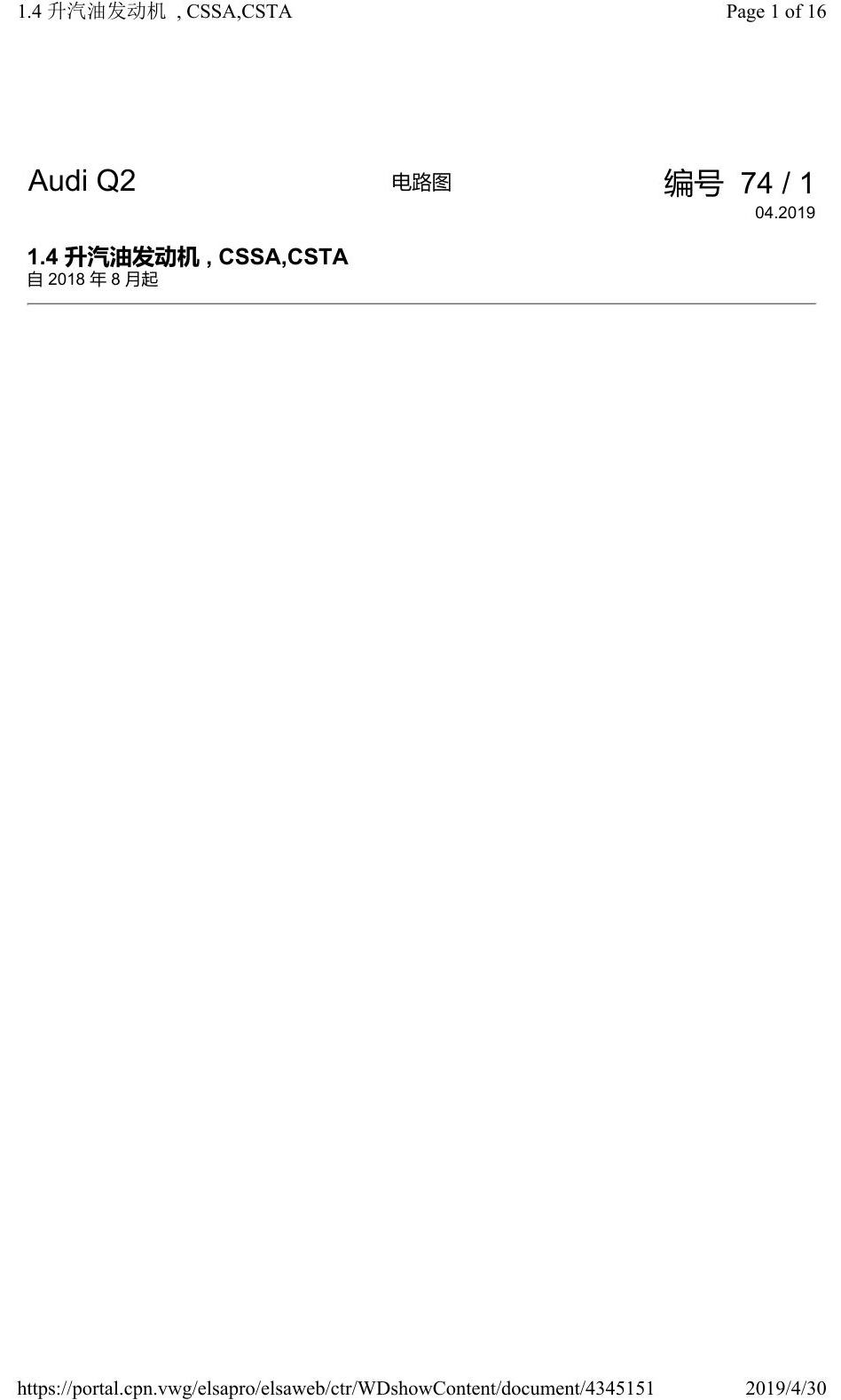

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第1页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

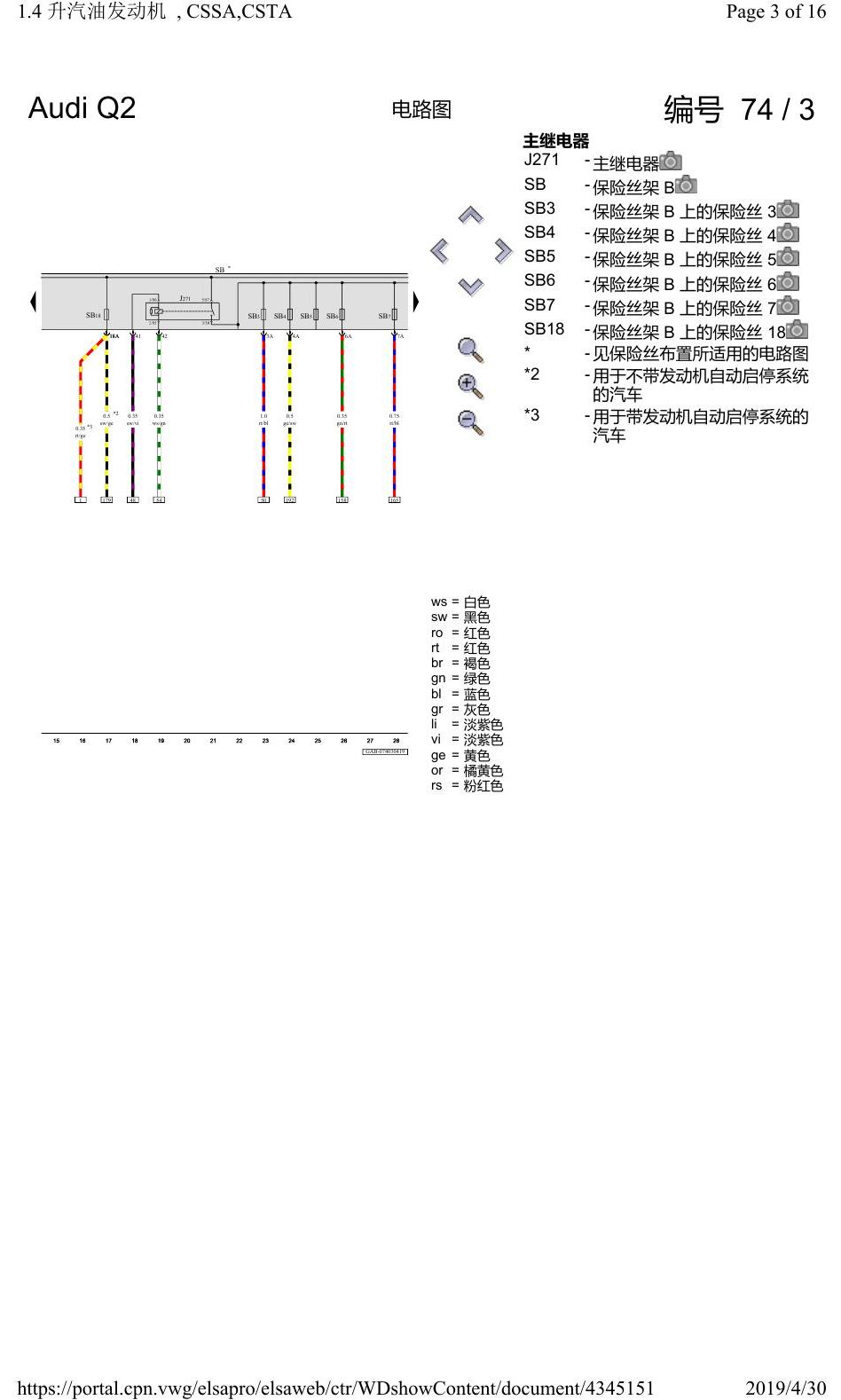

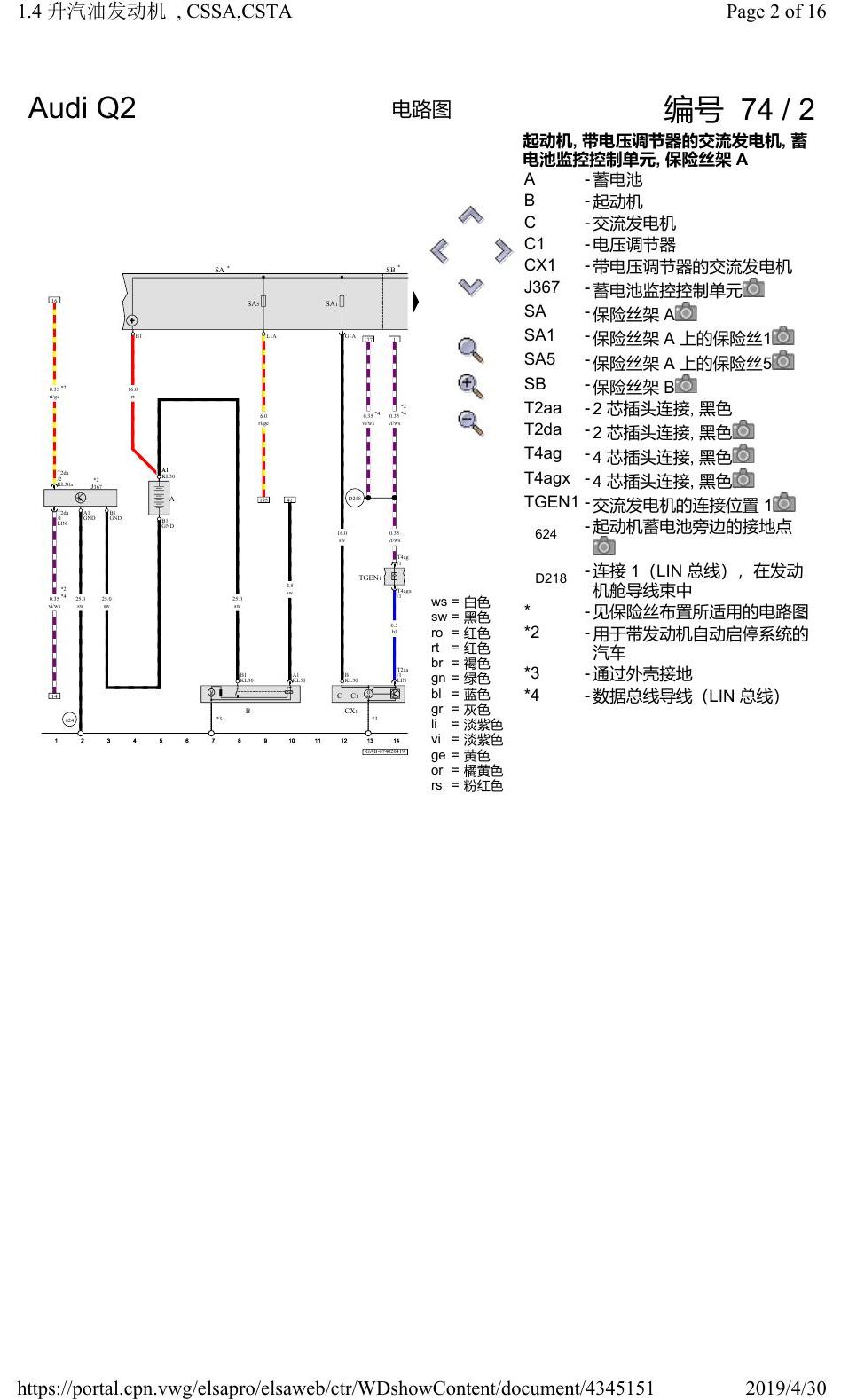

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第2页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第3页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第4页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

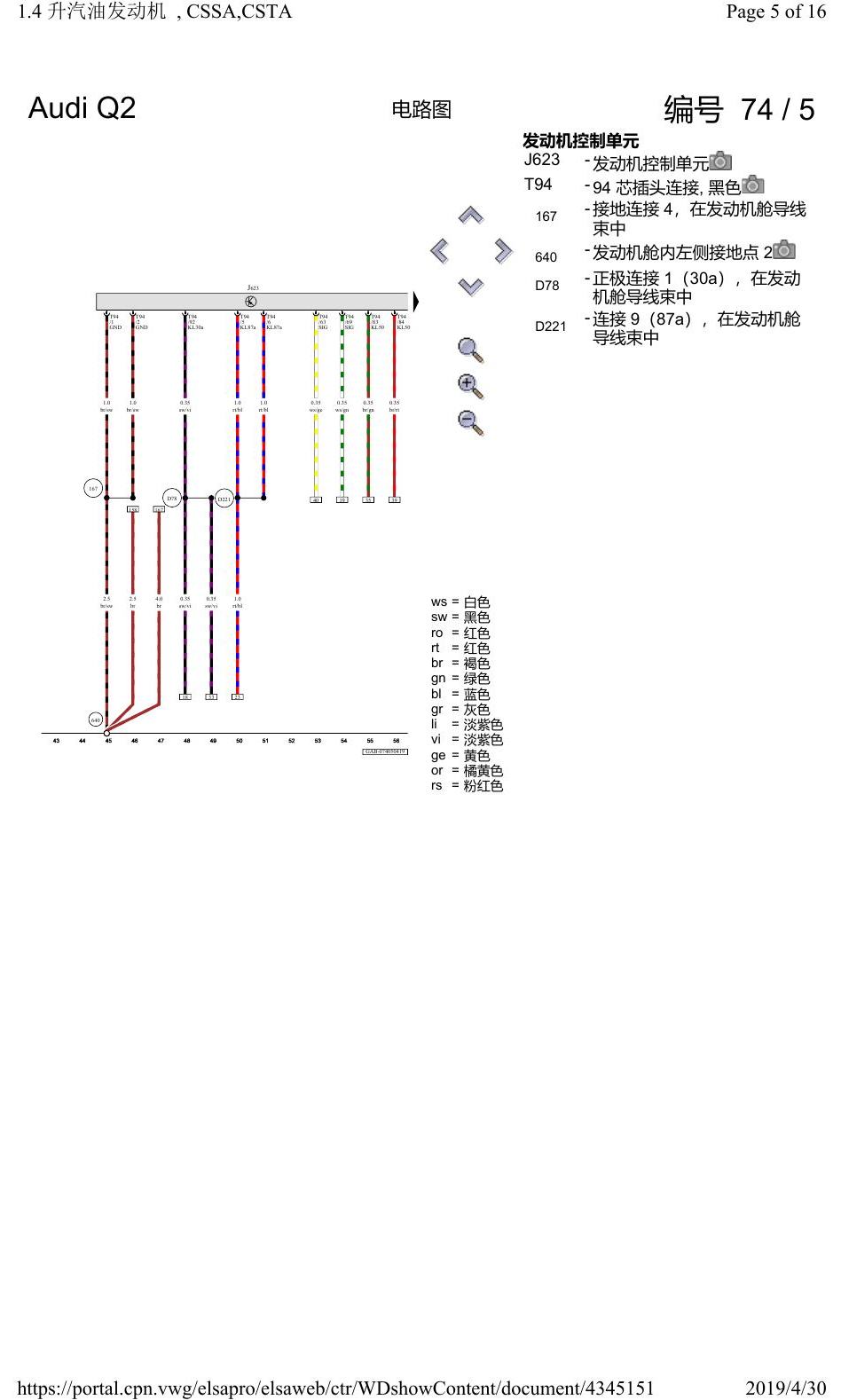

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第5页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

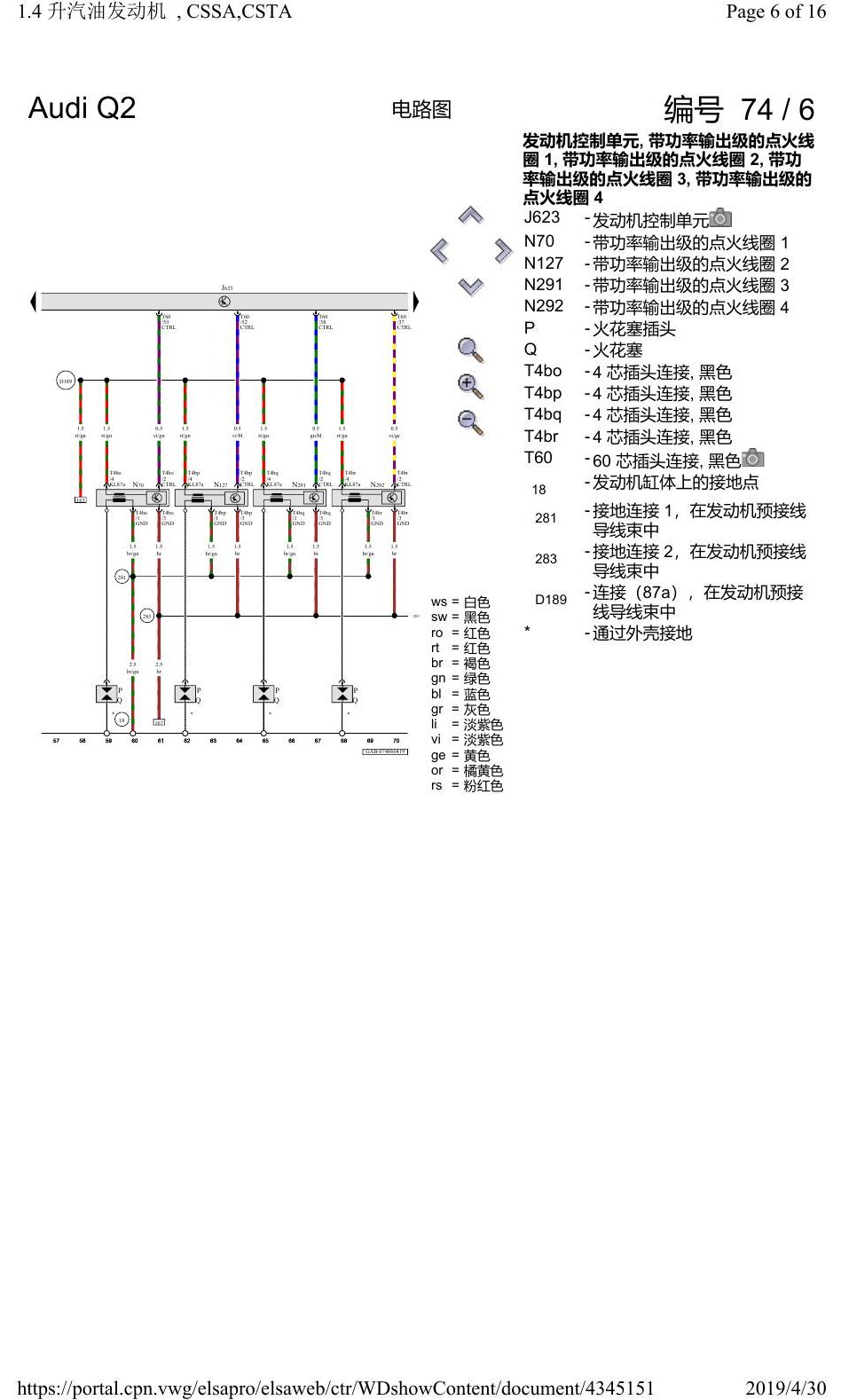

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第6页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

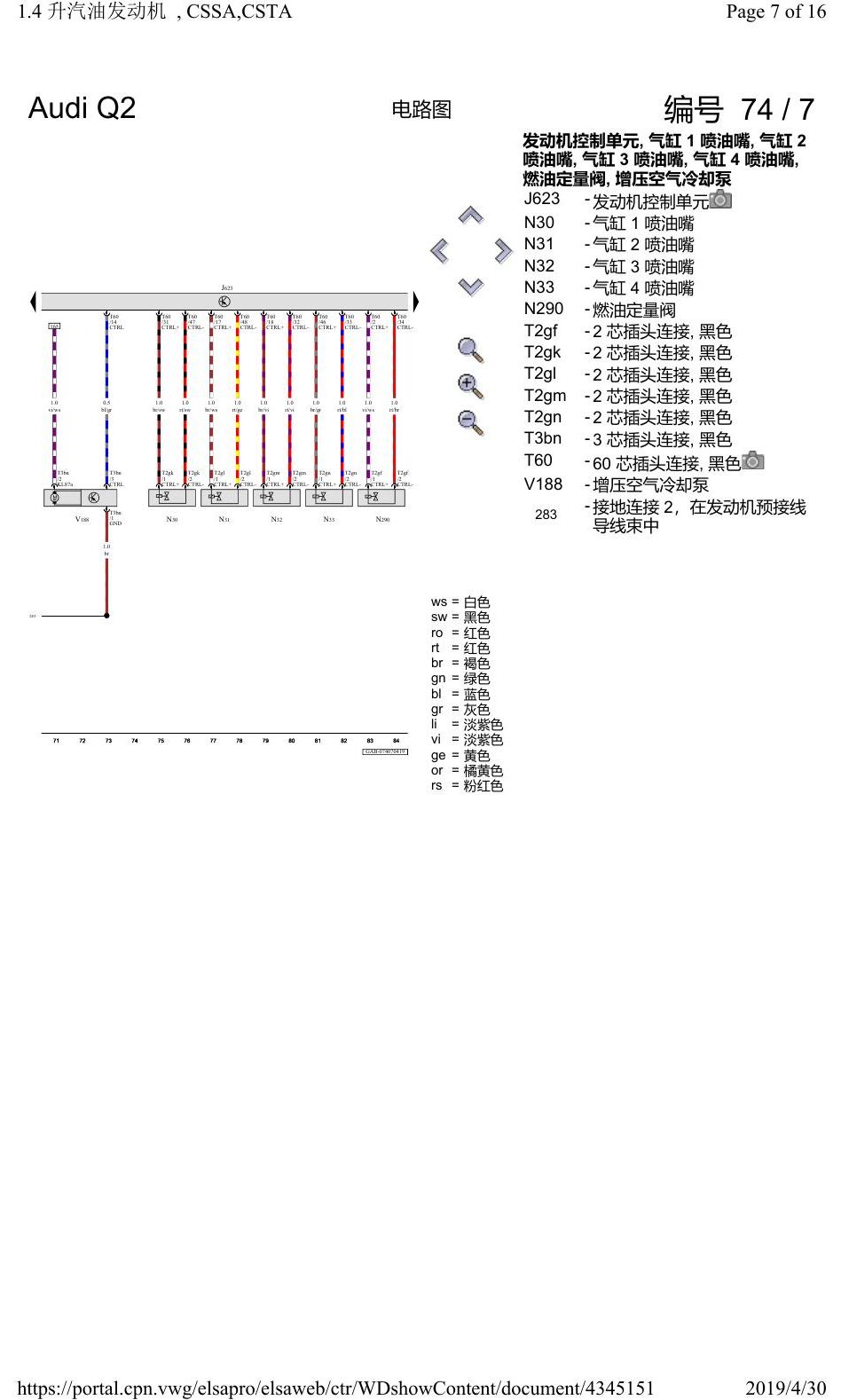

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第7页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第8页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

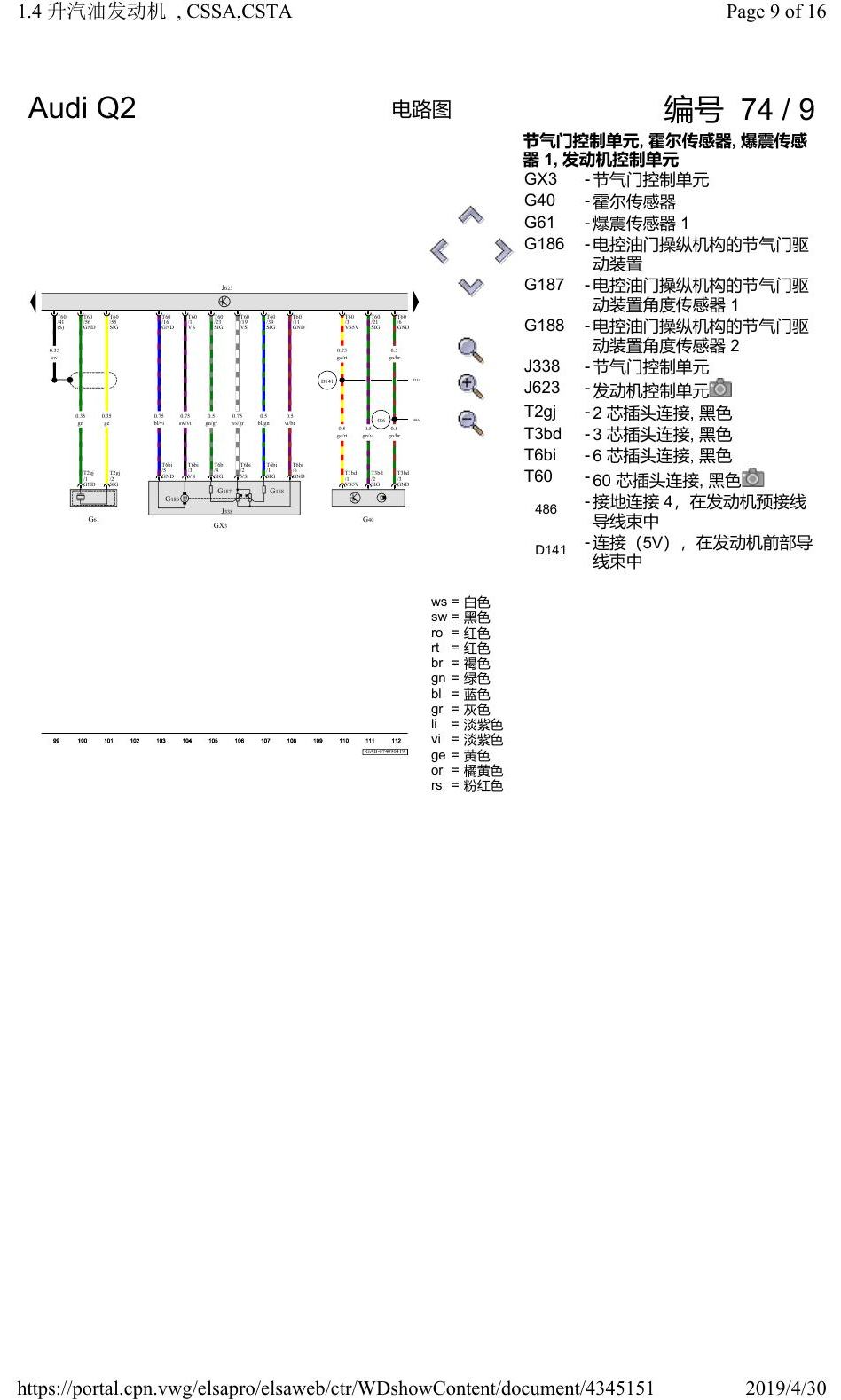

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第9页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

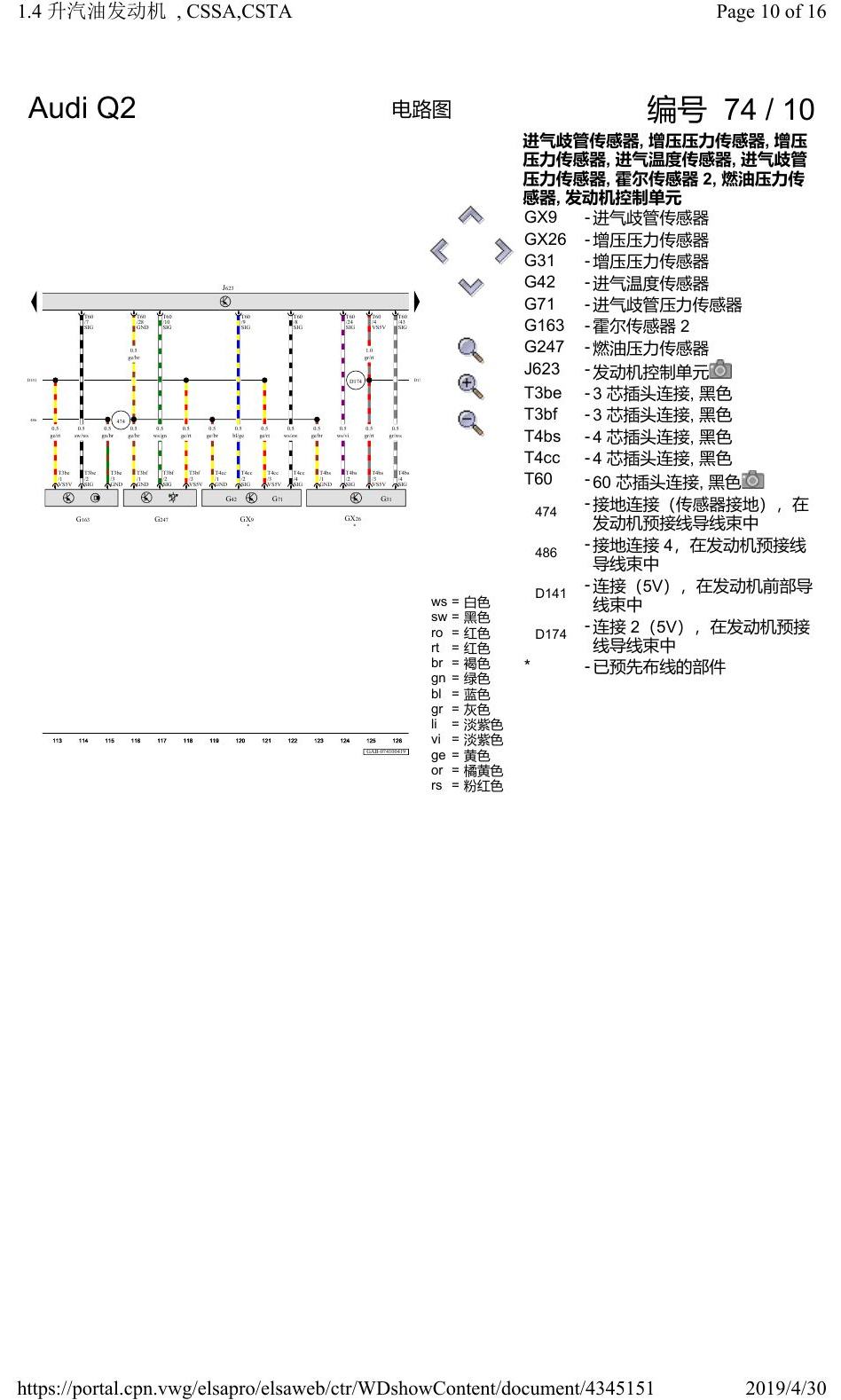

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第10页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

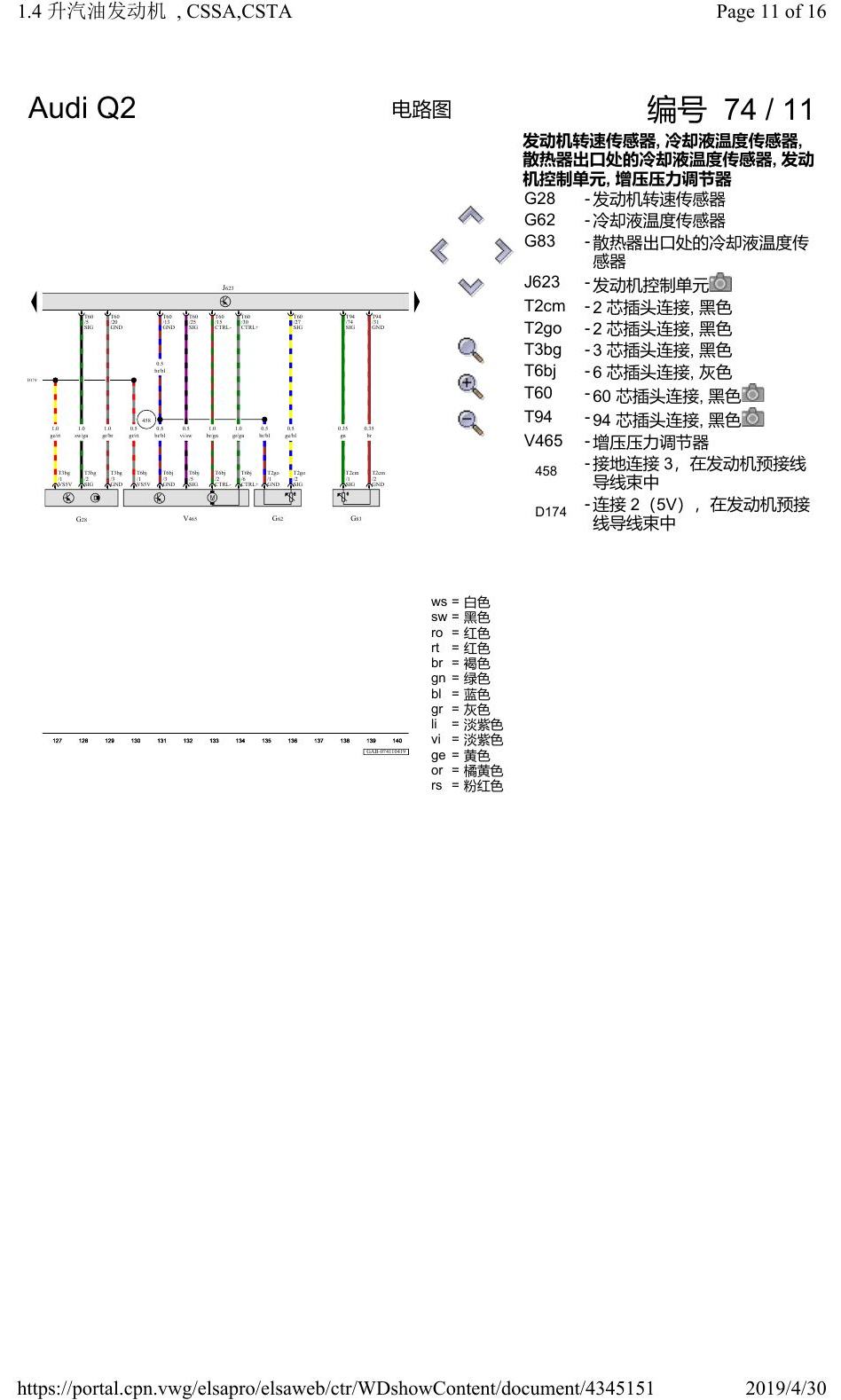

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第11页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

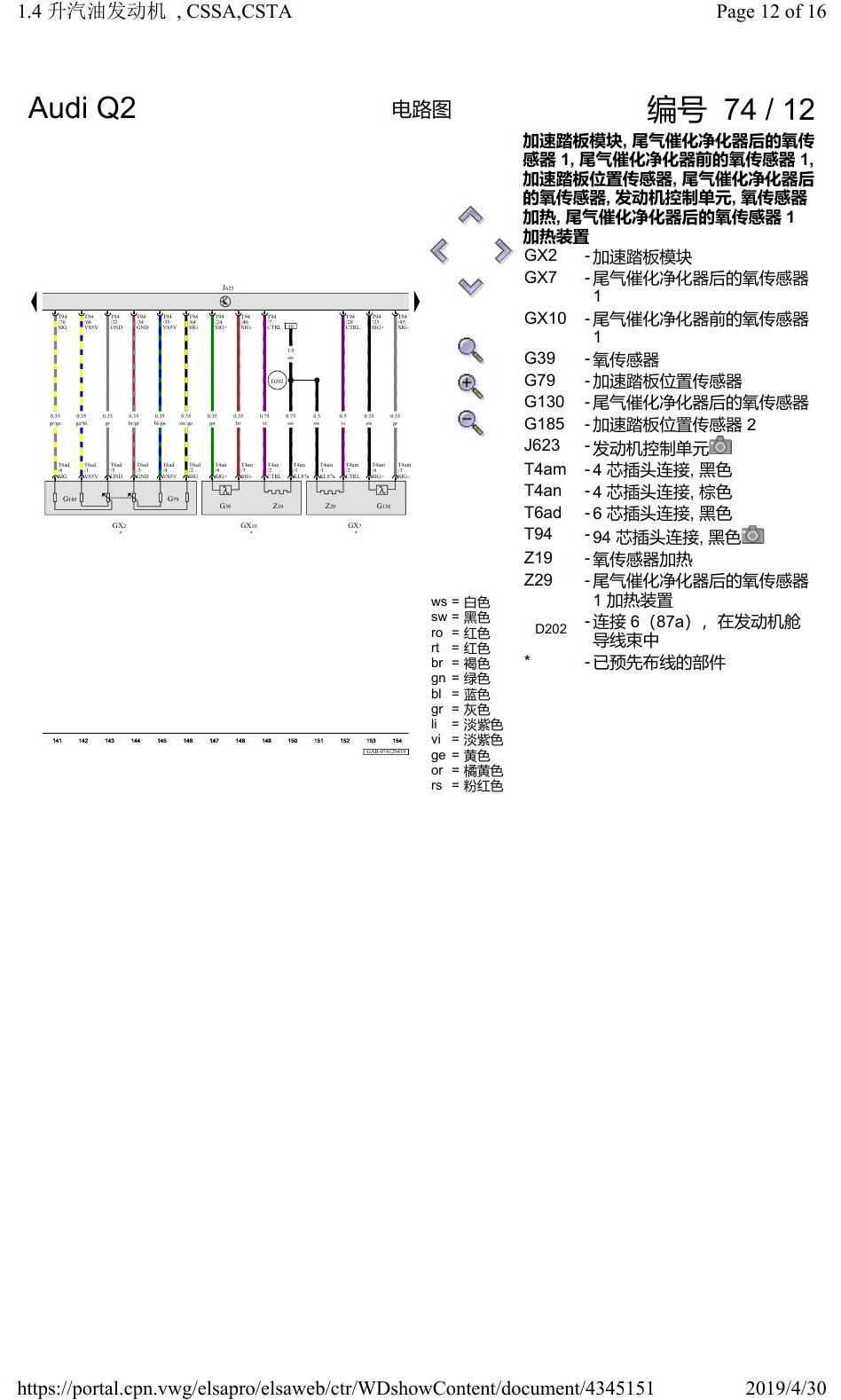

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第12页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

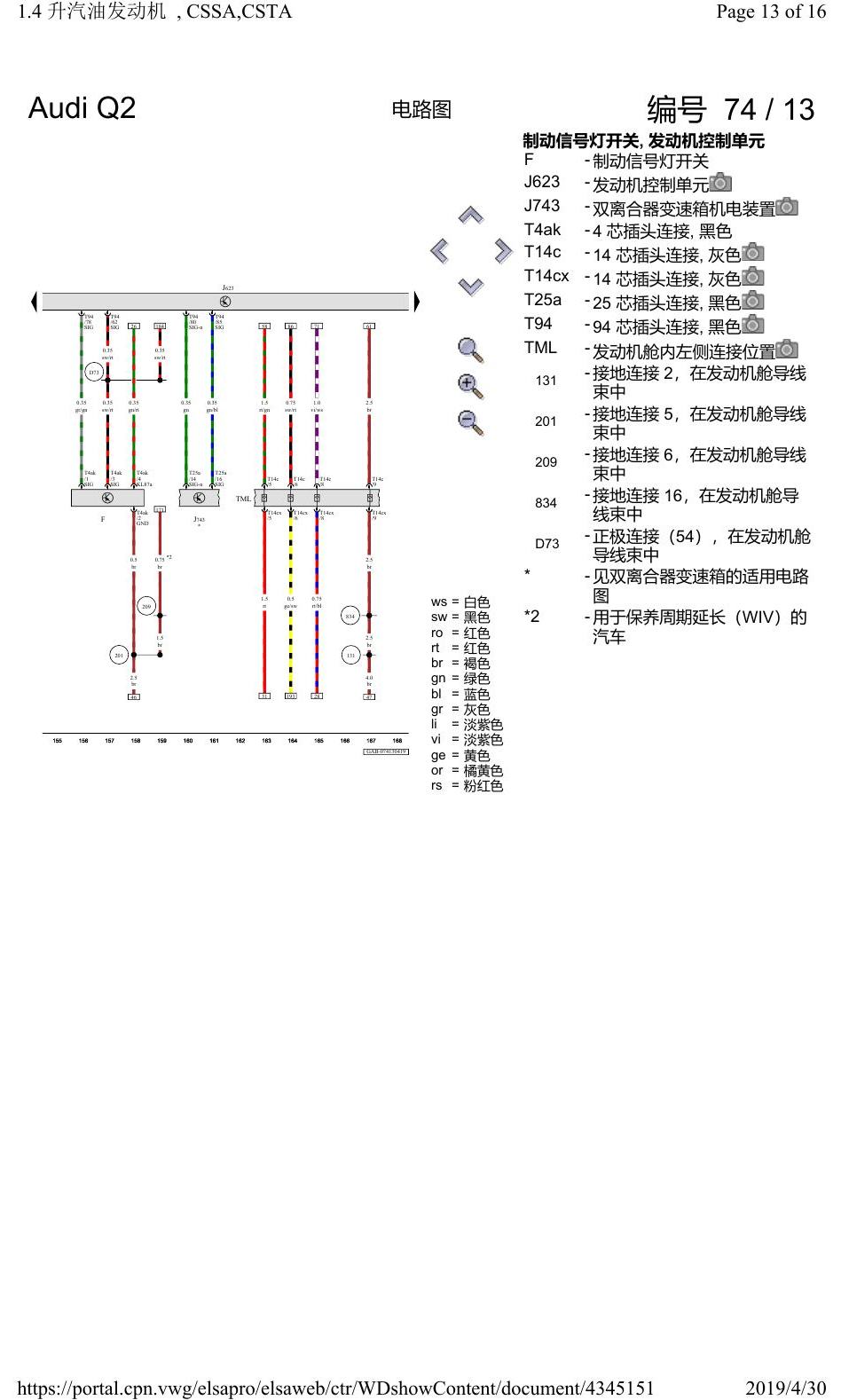

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第13页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

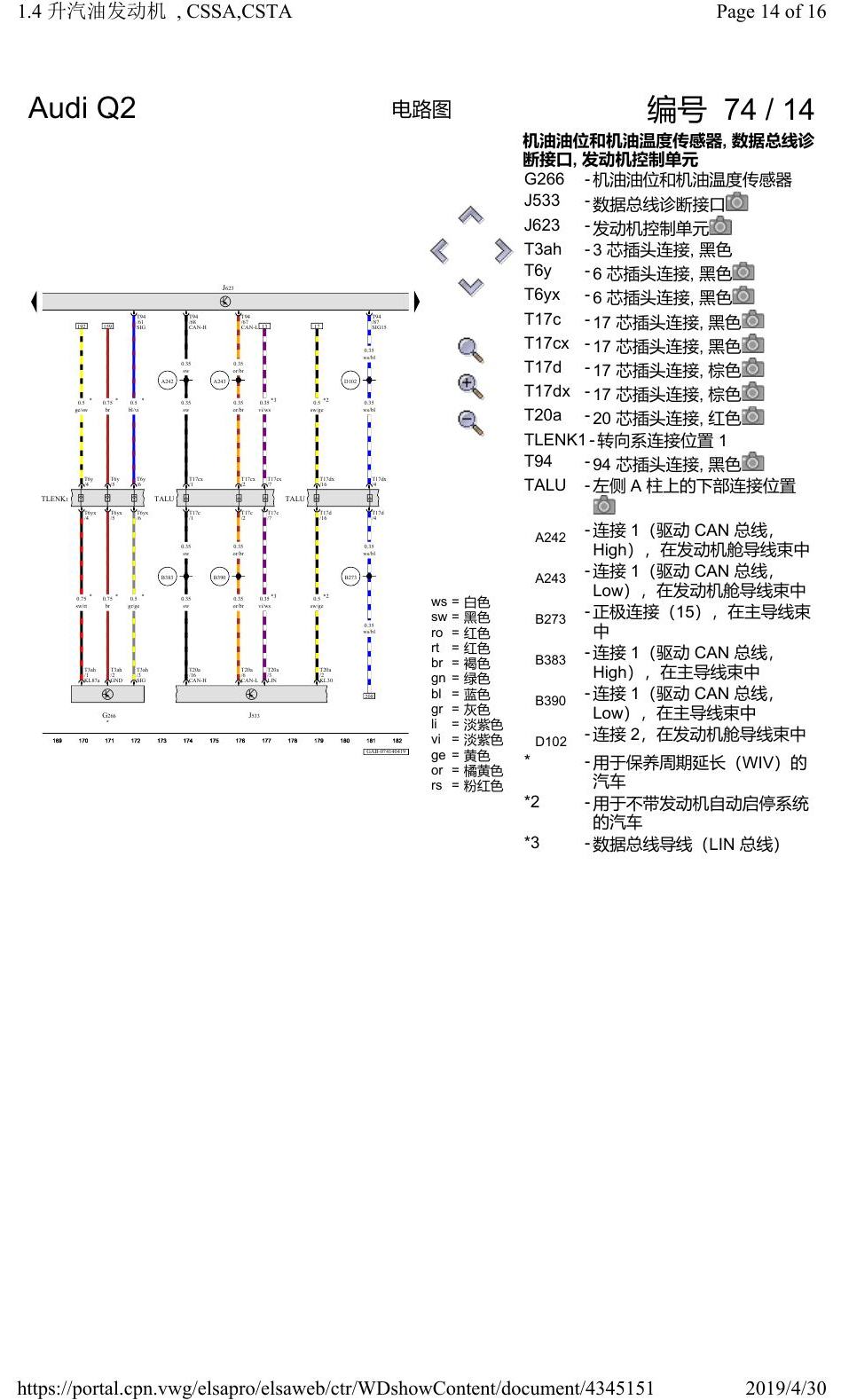

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第14页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

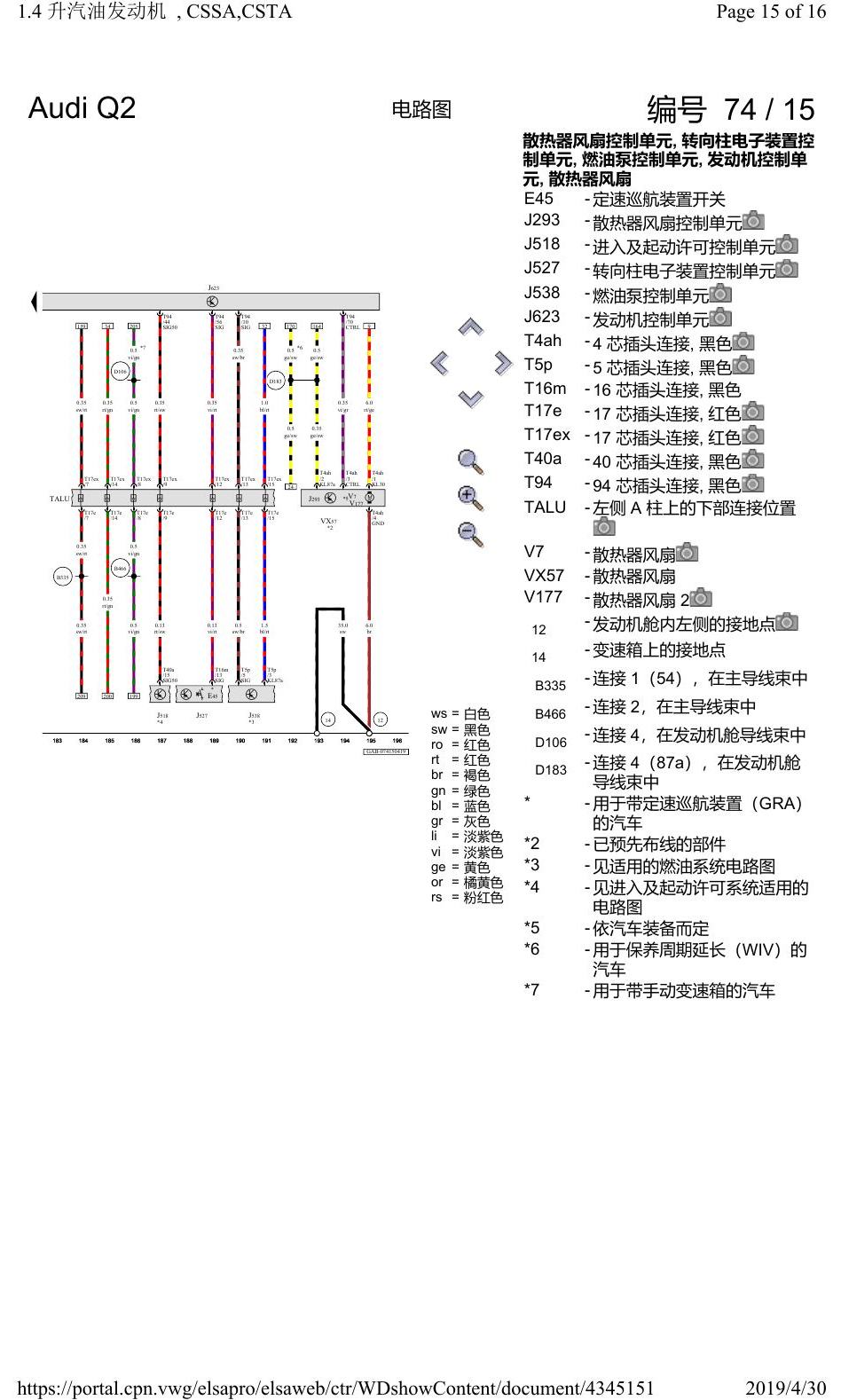

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第15页
奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图

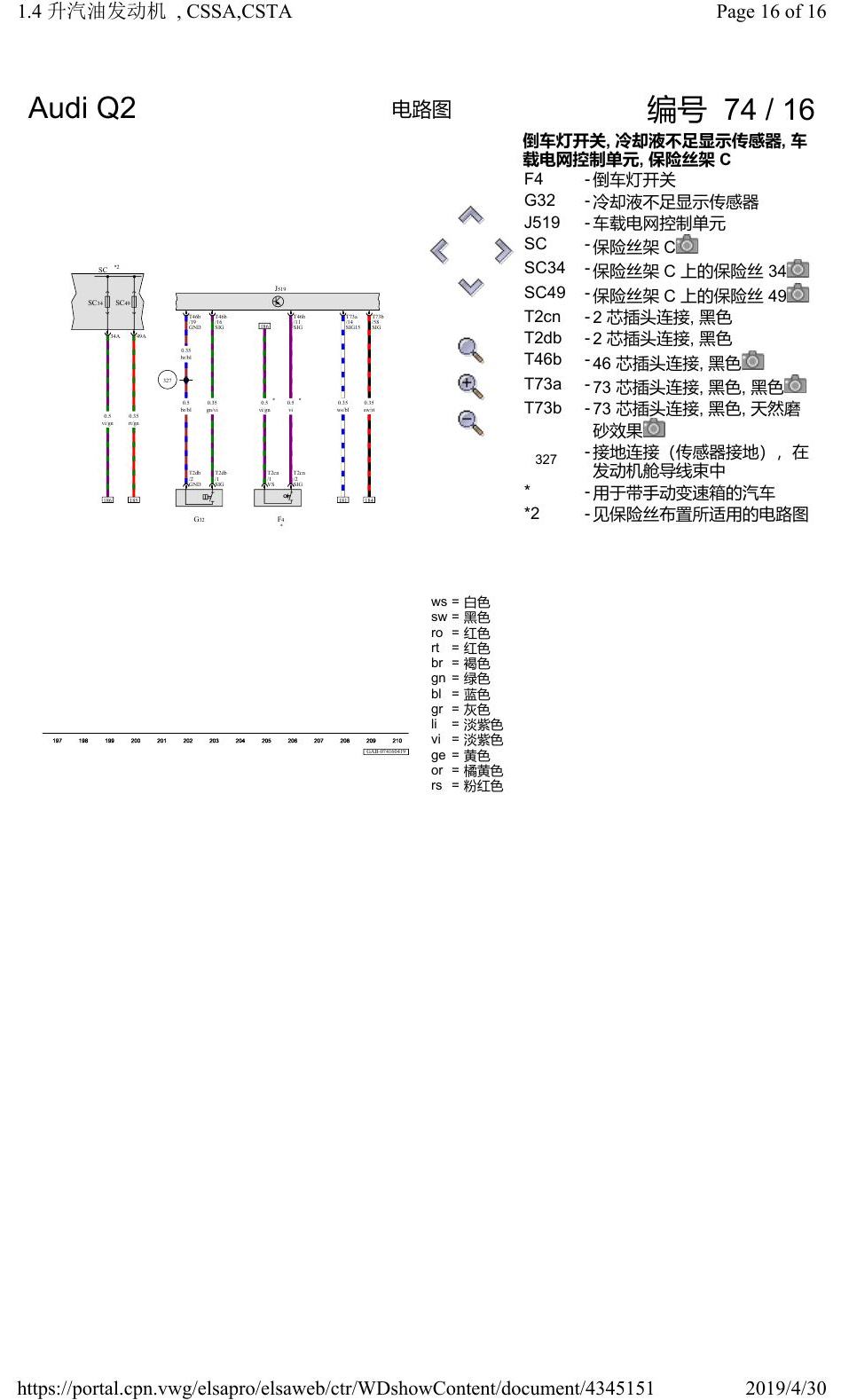

奥迪Q2L 电路图 1.4 升汽油发动机, CSSA, 自 2018 年 8 月起 电路图 原始资料第16页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
