一汽大众3321 速腾 MQB 基本装备 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。
原始电路图

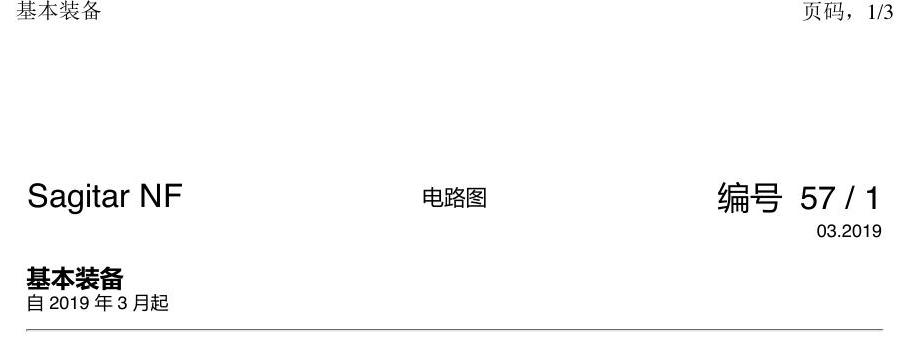

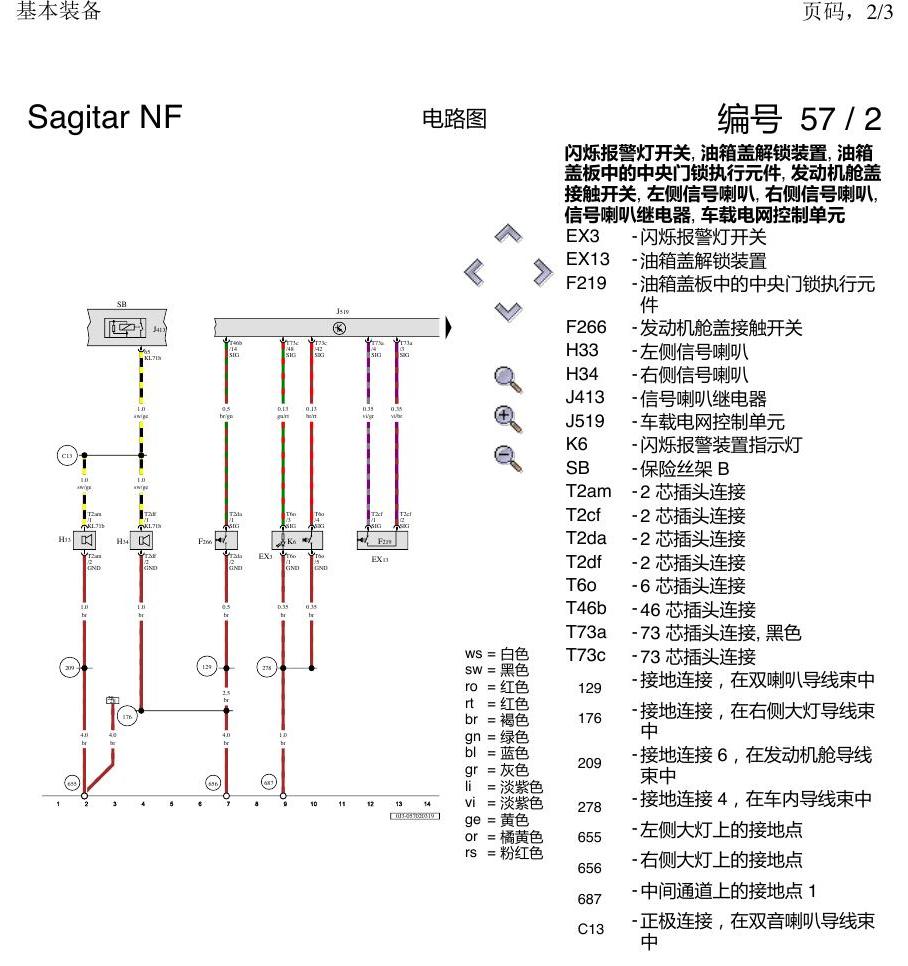

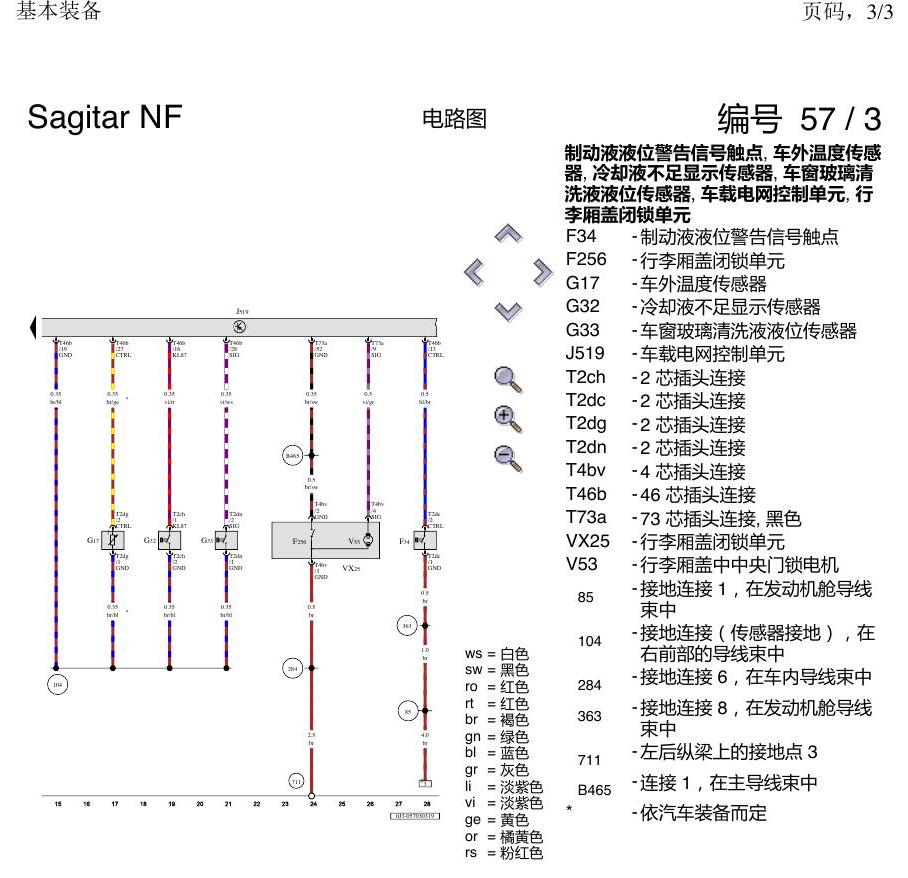

下方为原始资料图，共 3 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
上海大众桑塔纳1.5 安装位置 车内空间的控制器 电路图
上海大众桑塔纳1.5 安装位置 车内空间的控制器 电路图资料。
奥迪Q5L 电路图 数据总线诊断接口和诊断插头 电路图
奥迪Q5L 电路图 数据总线诊断接口和诊断插头 电路图资料。
上海大众零度19款补充 发动机舱内的控制器 电路图
上海大众零度19款补充 发动机舱内的控制器 电路图资料。
奥迪A5 电路图 发动机噪音形成 , (FN0),(FN1) 电路图
奥迪A5 电路图 发动机噪音形成 , (FN0),(FN1) 电路图资料。
奥迪Q8 电路图 前部座椅加热, (3NS),(L0R),(Q1D),(Q4Q), 自 2018 年 7 月起 电路图
奥迪Q8 电路图 前部座椅加热, (3NS),(L0R),(Q1D),(Q4Q), 自 2018 年 7 月起 电路图资料。
