一汽大众探戈 保险丝配置 电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

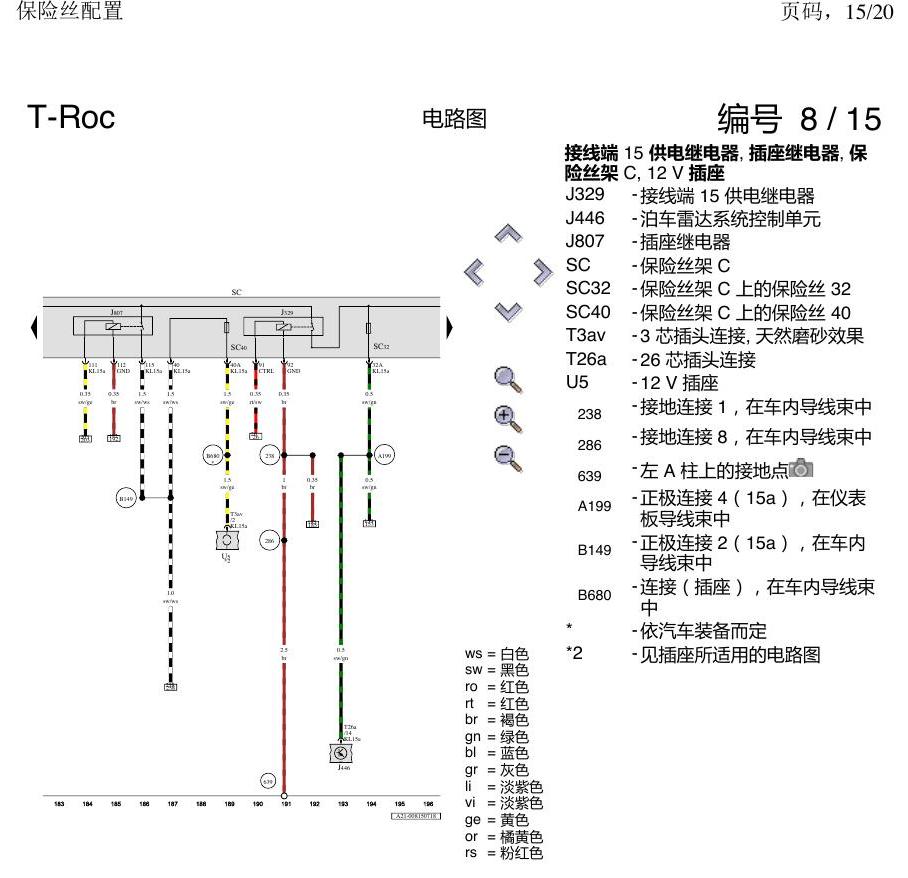

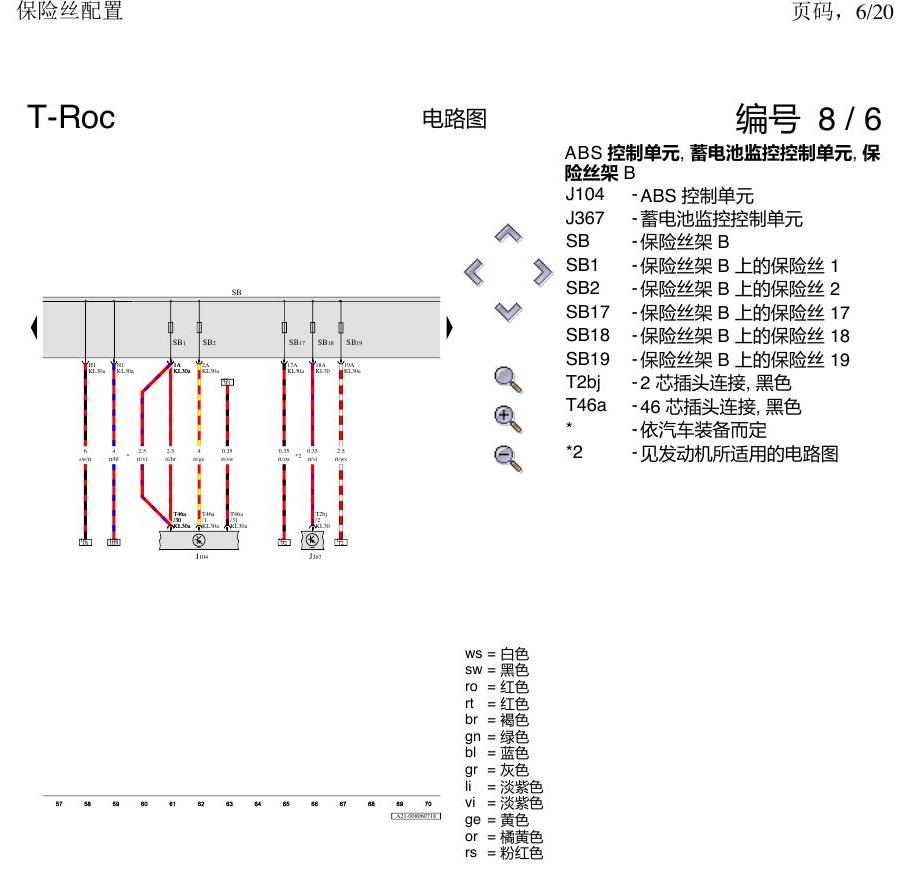

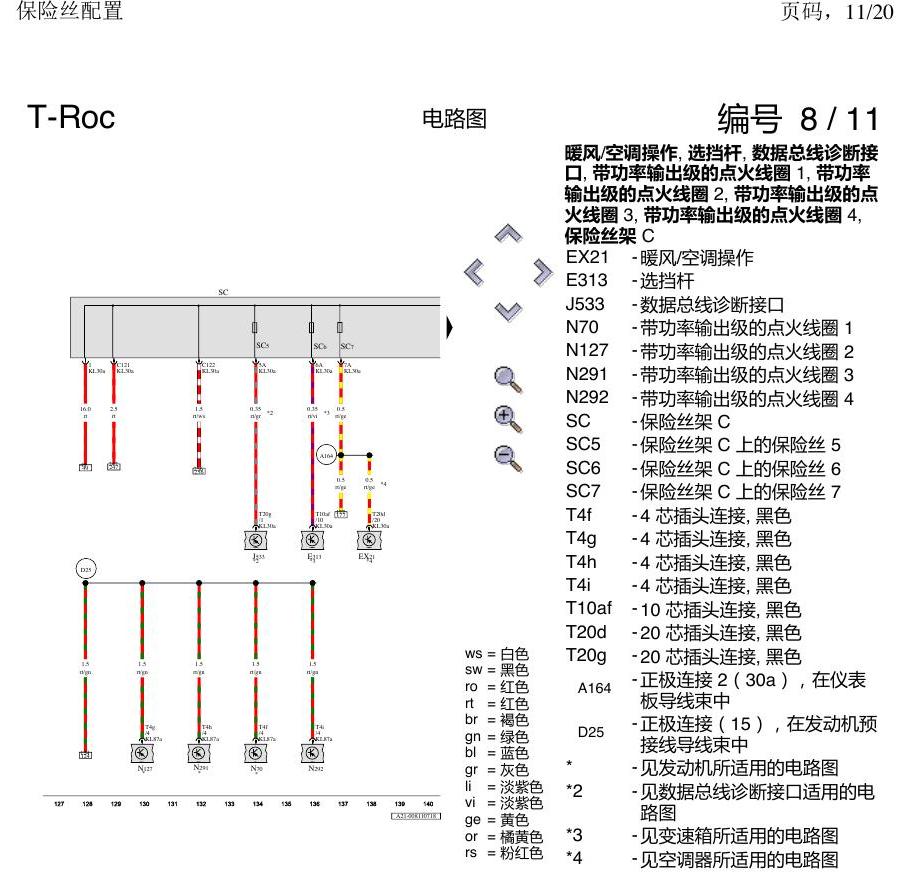

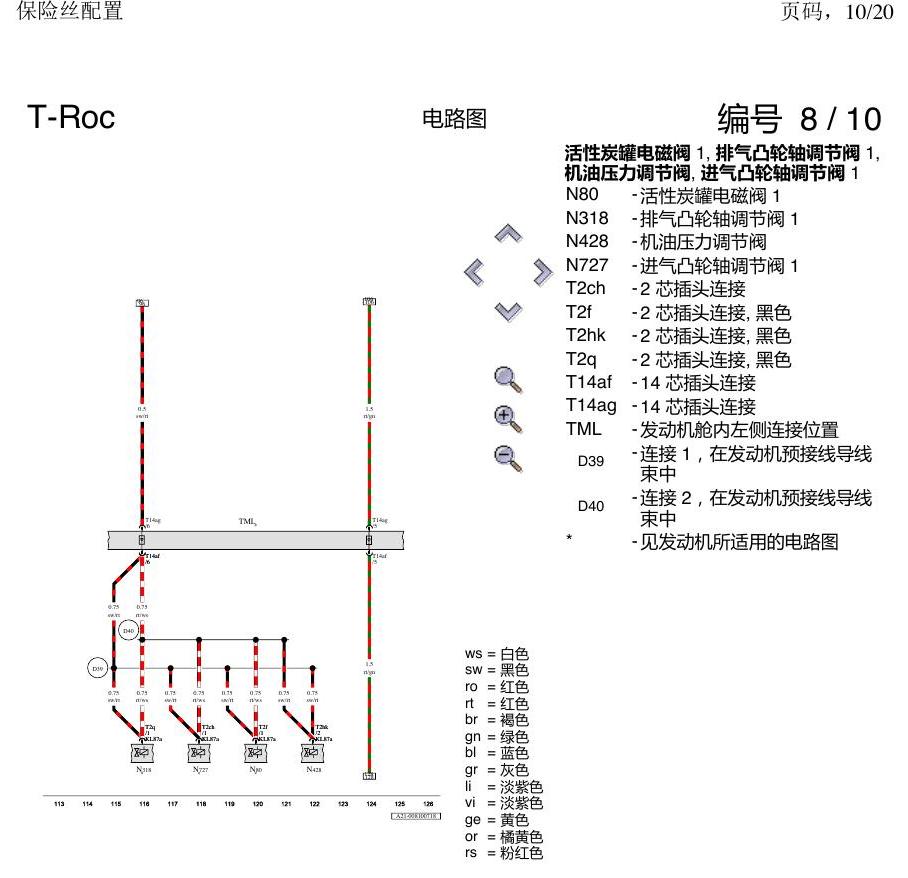

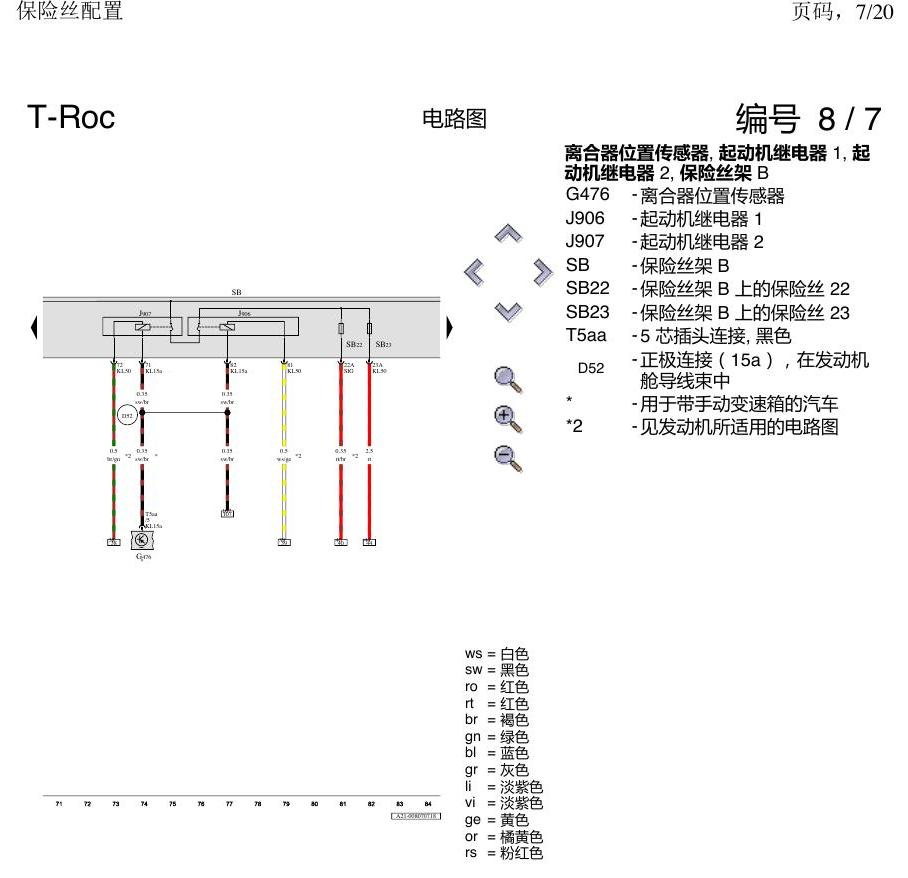

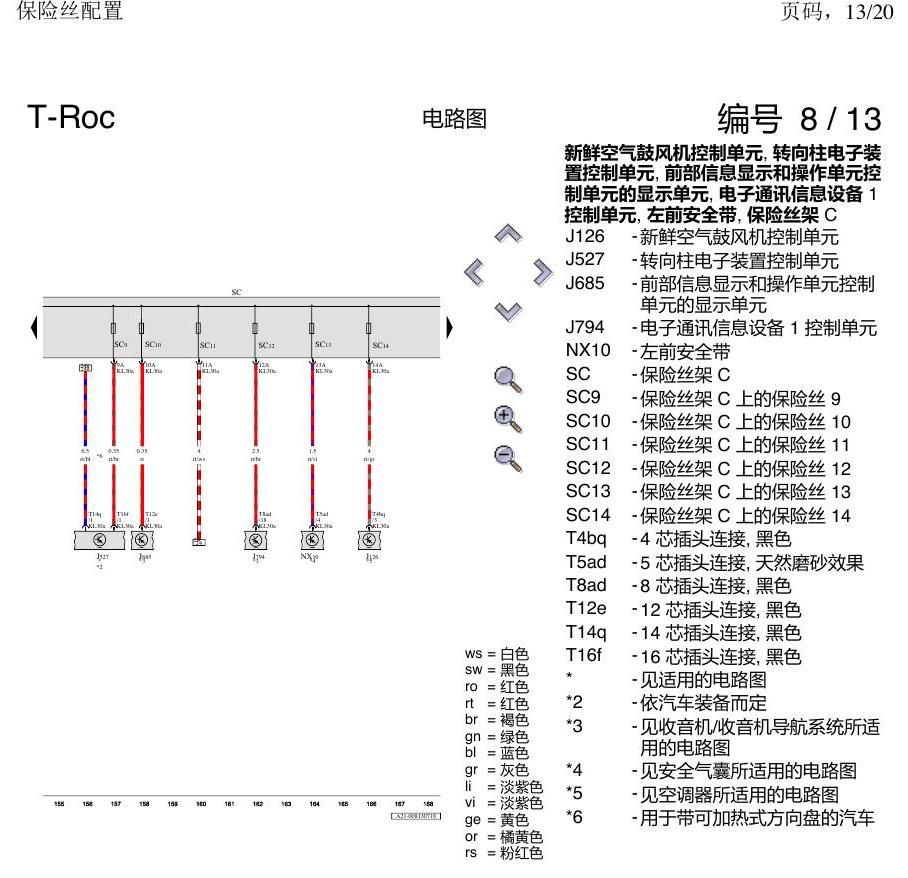

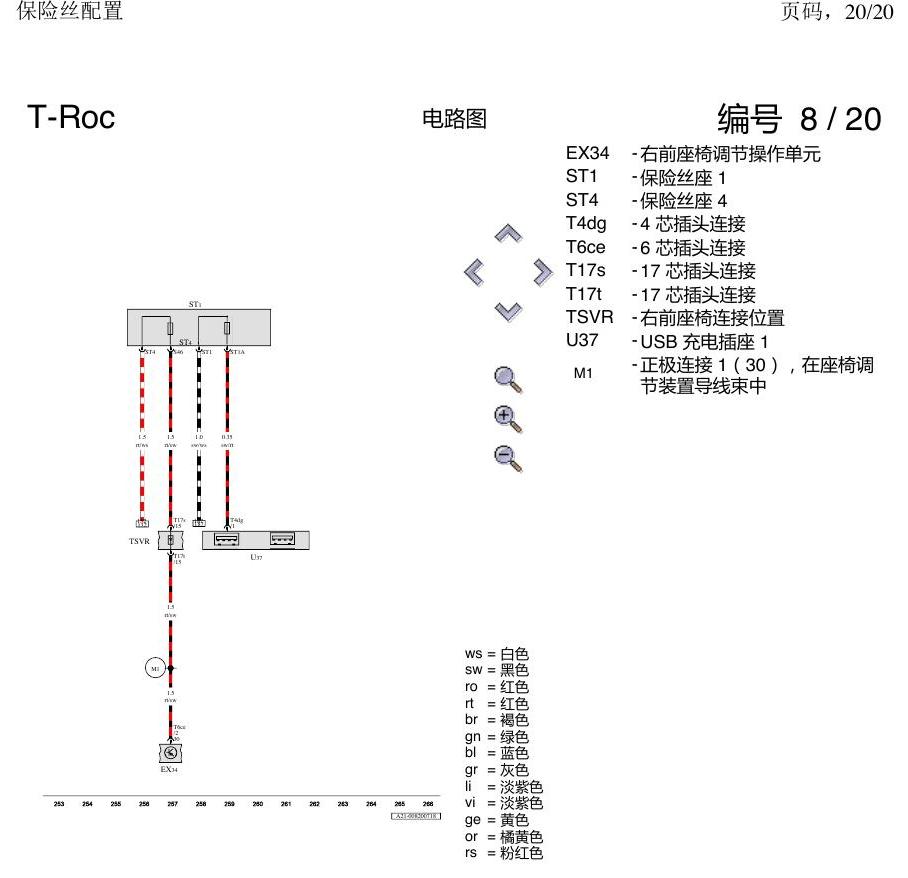

原始电路图

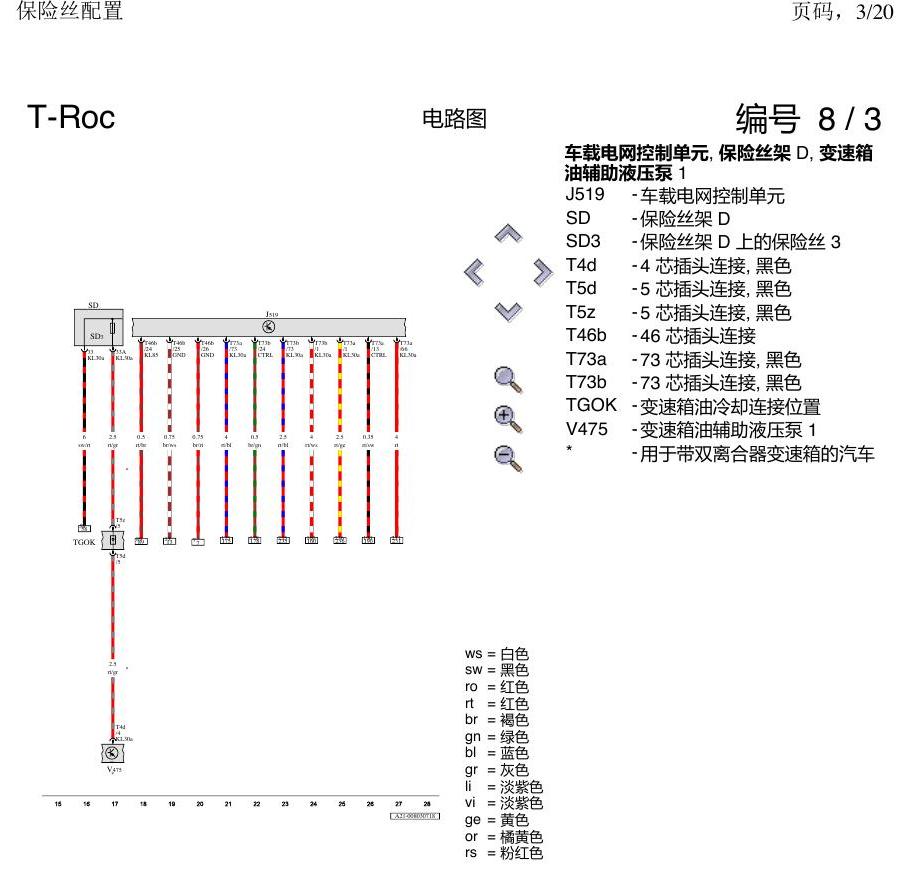

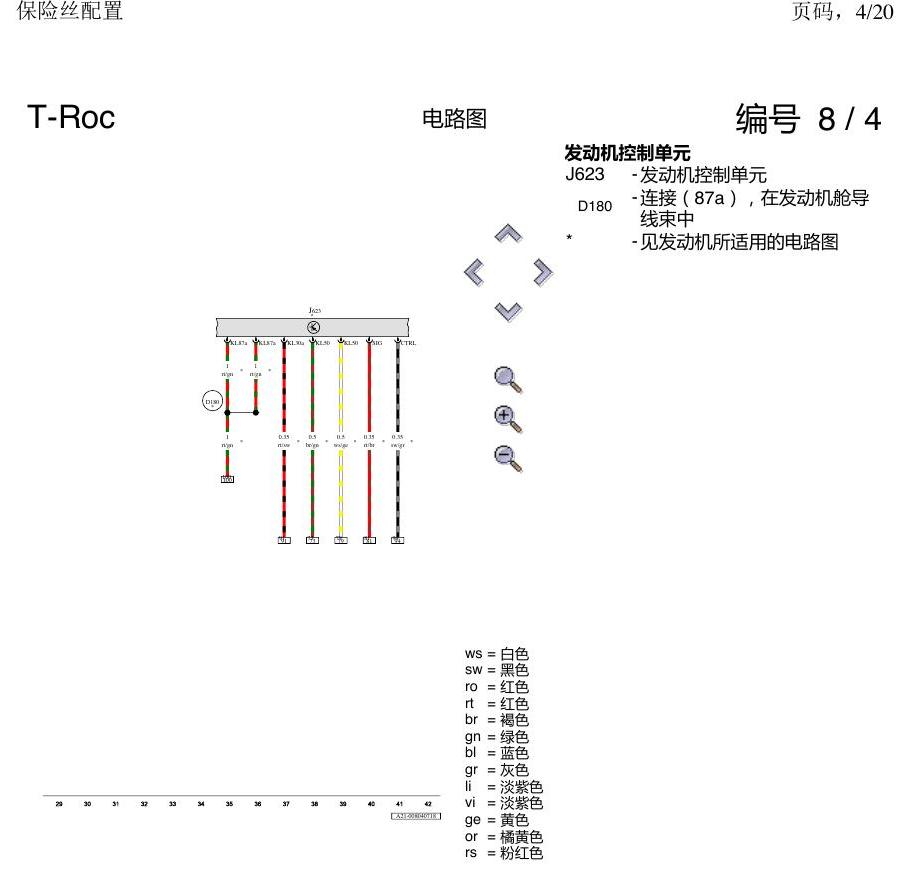

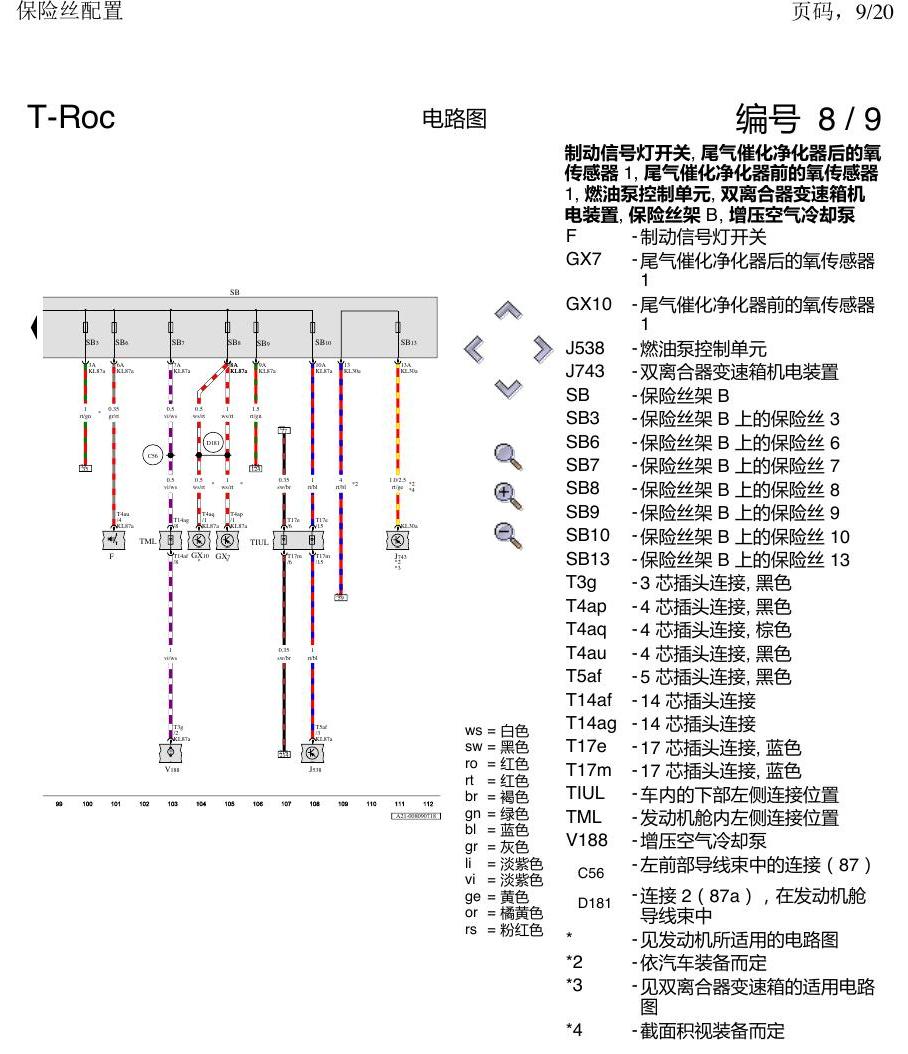

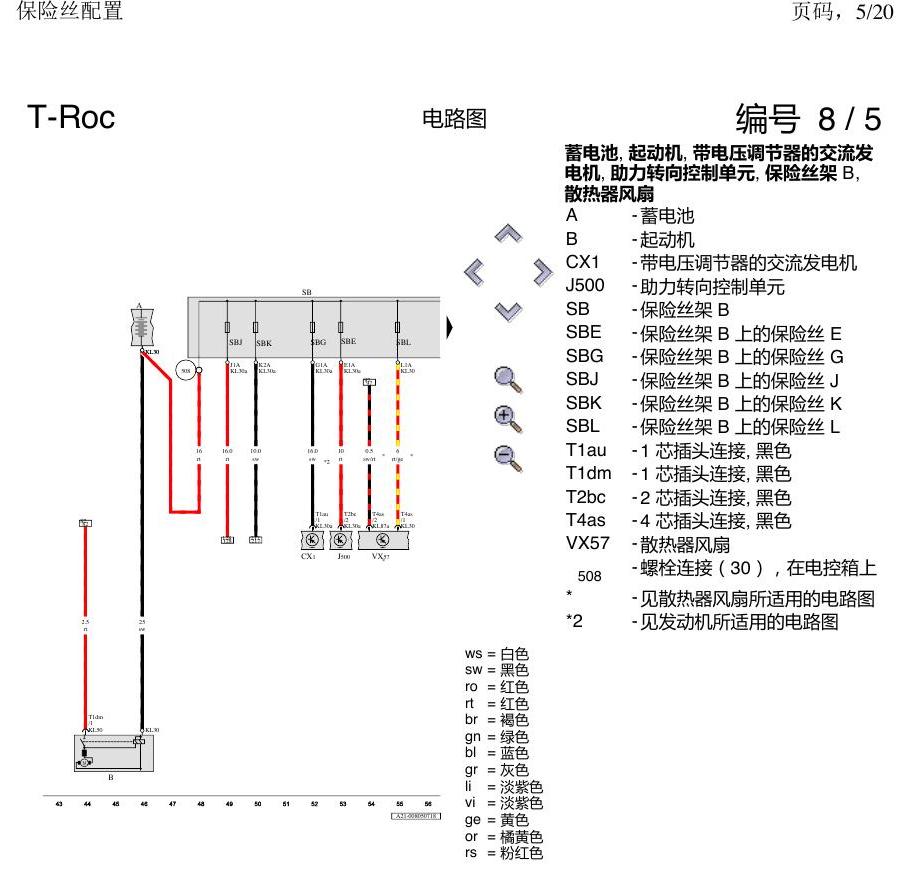

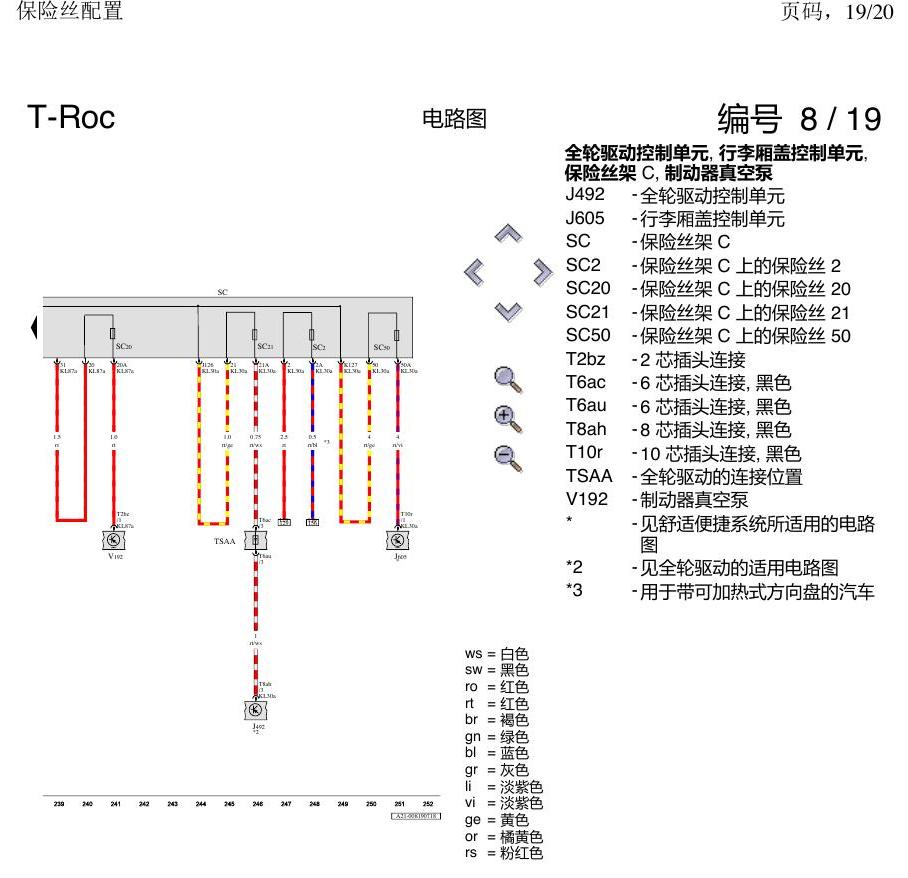

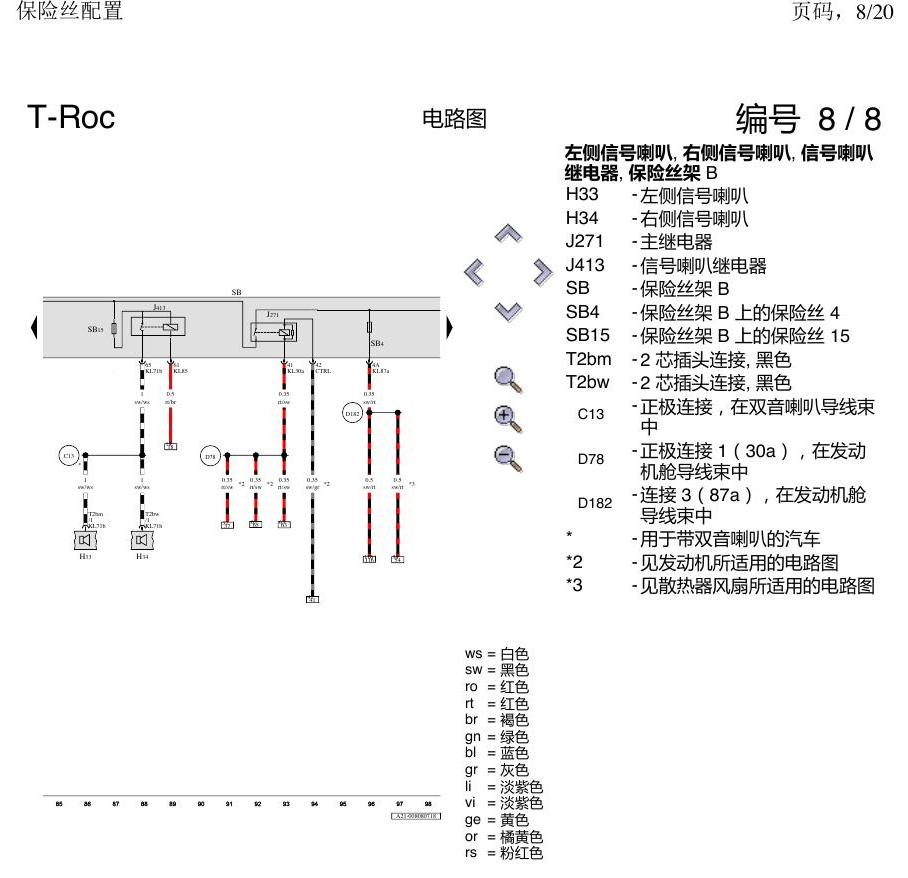

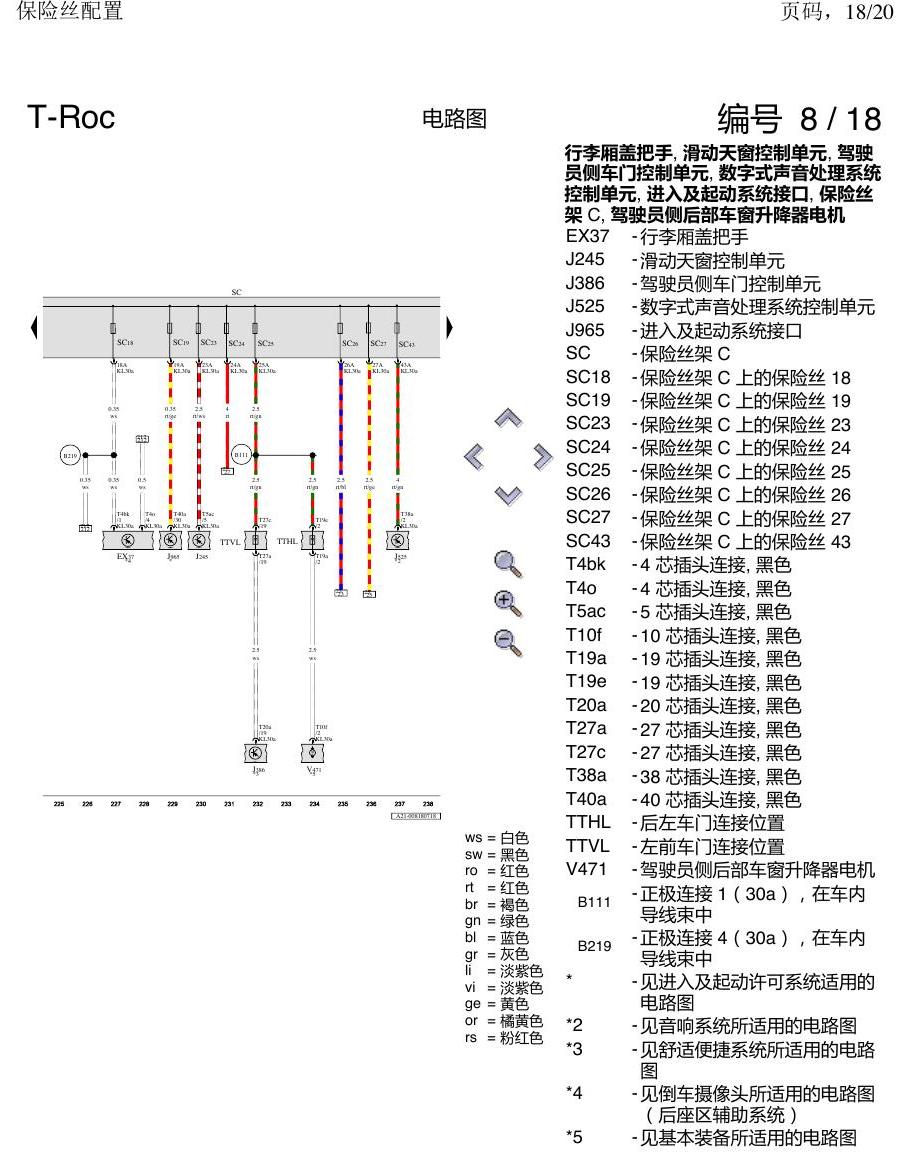

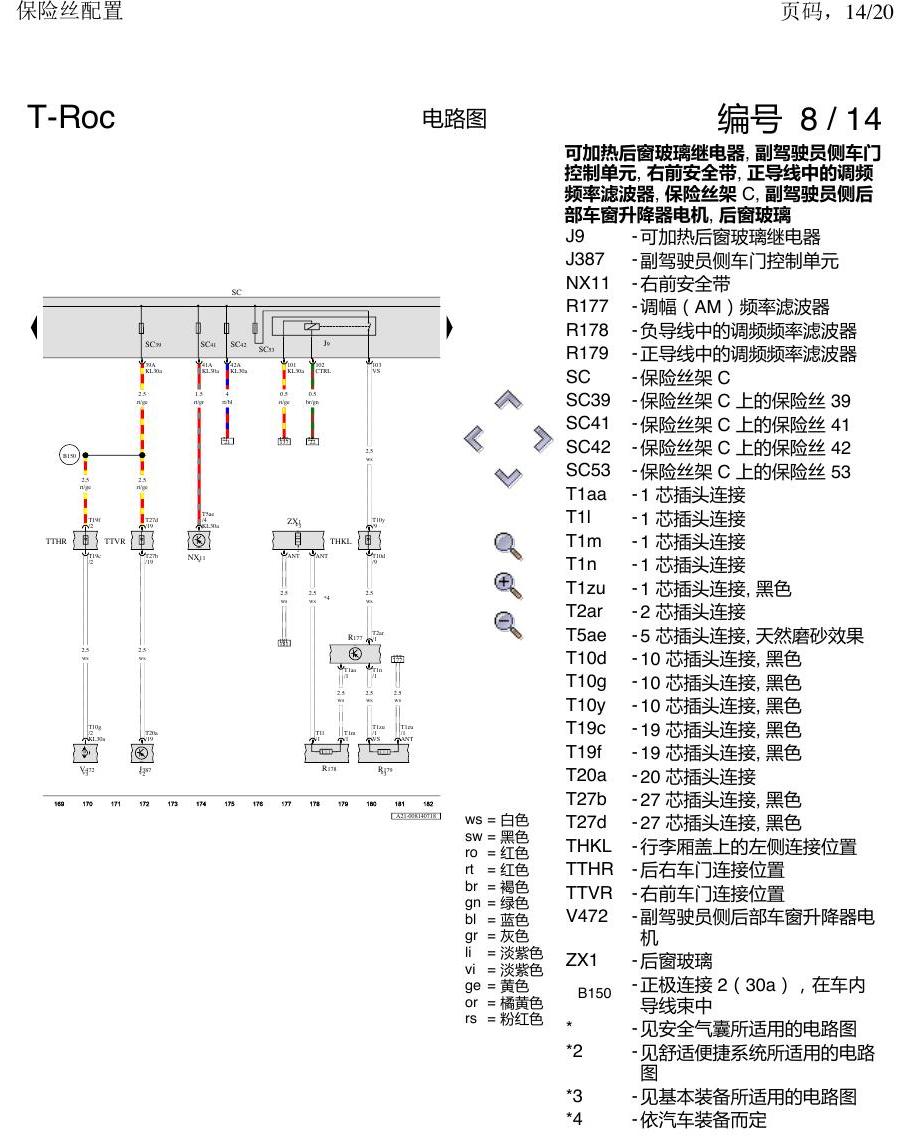

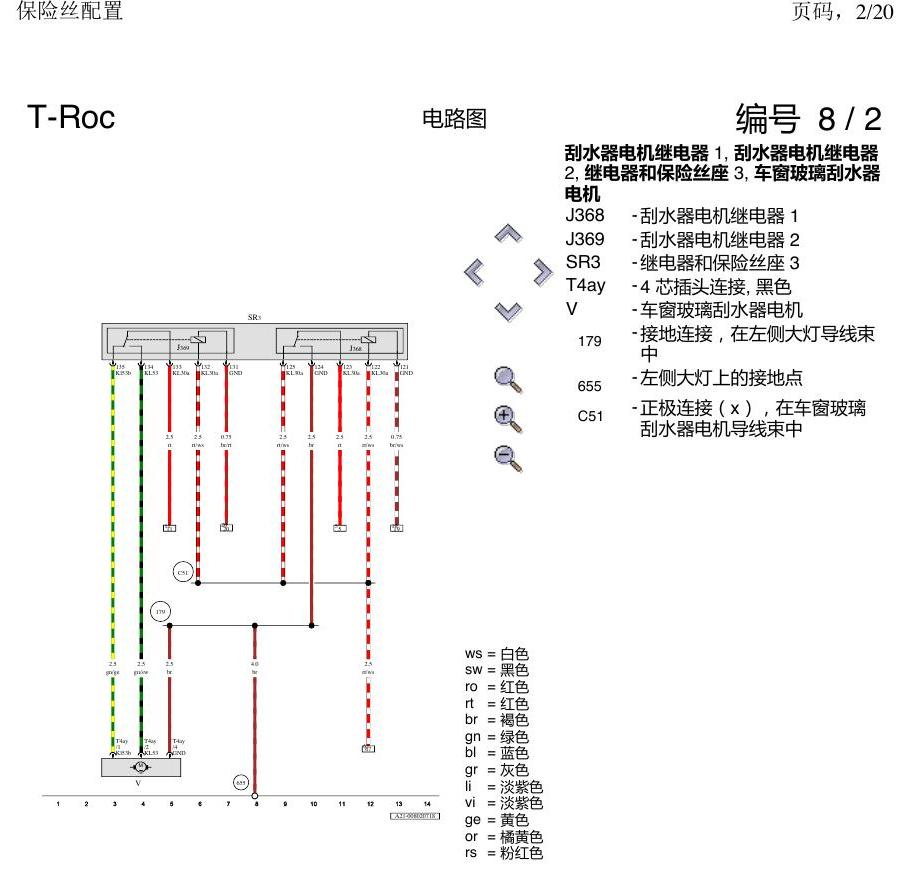

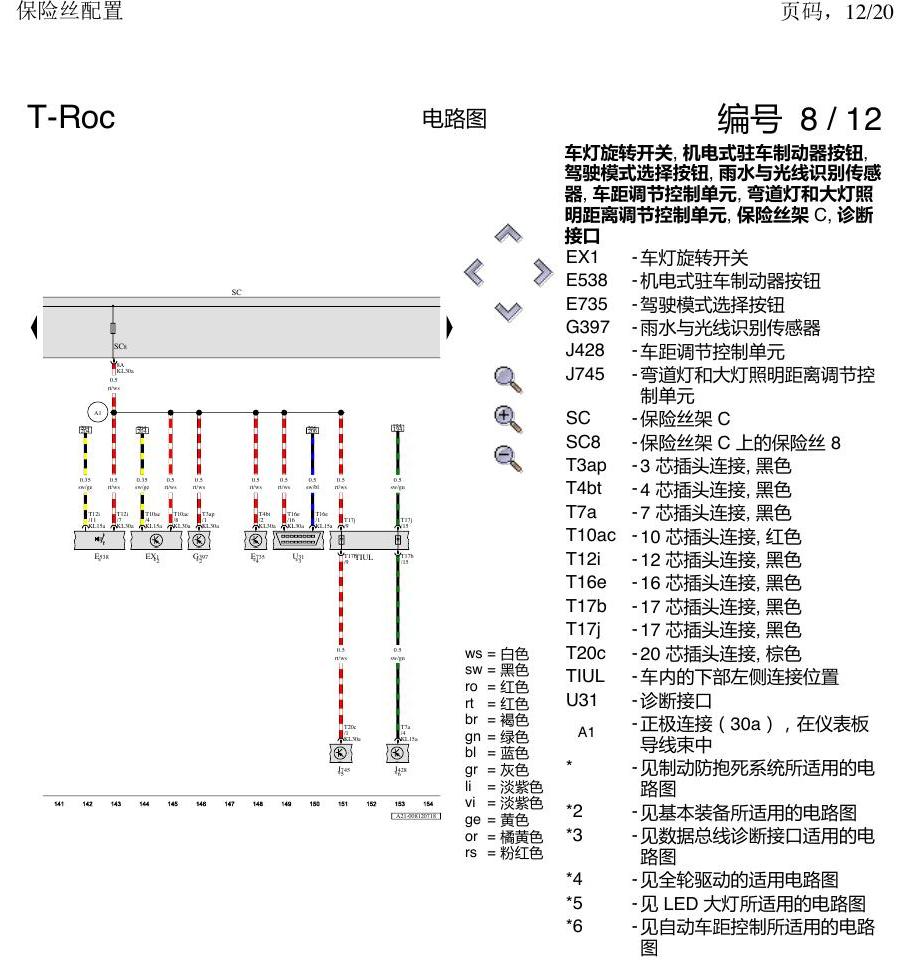

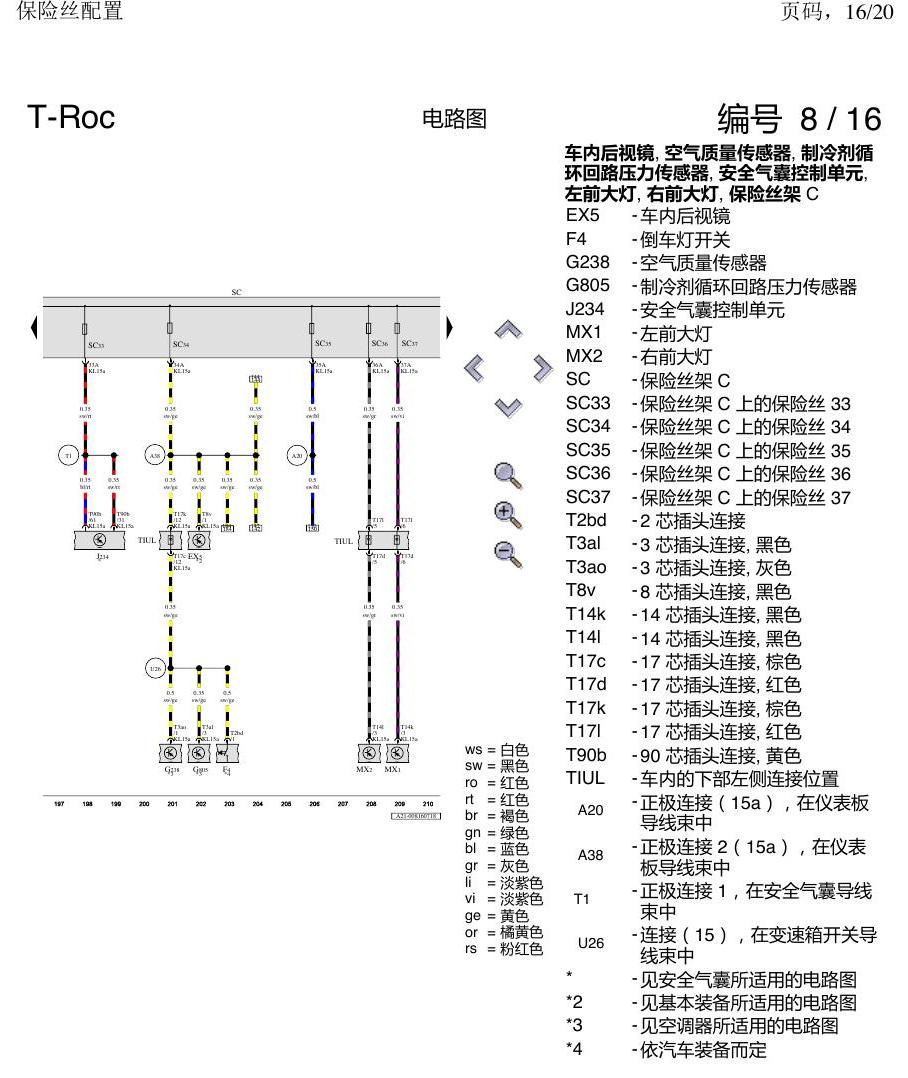

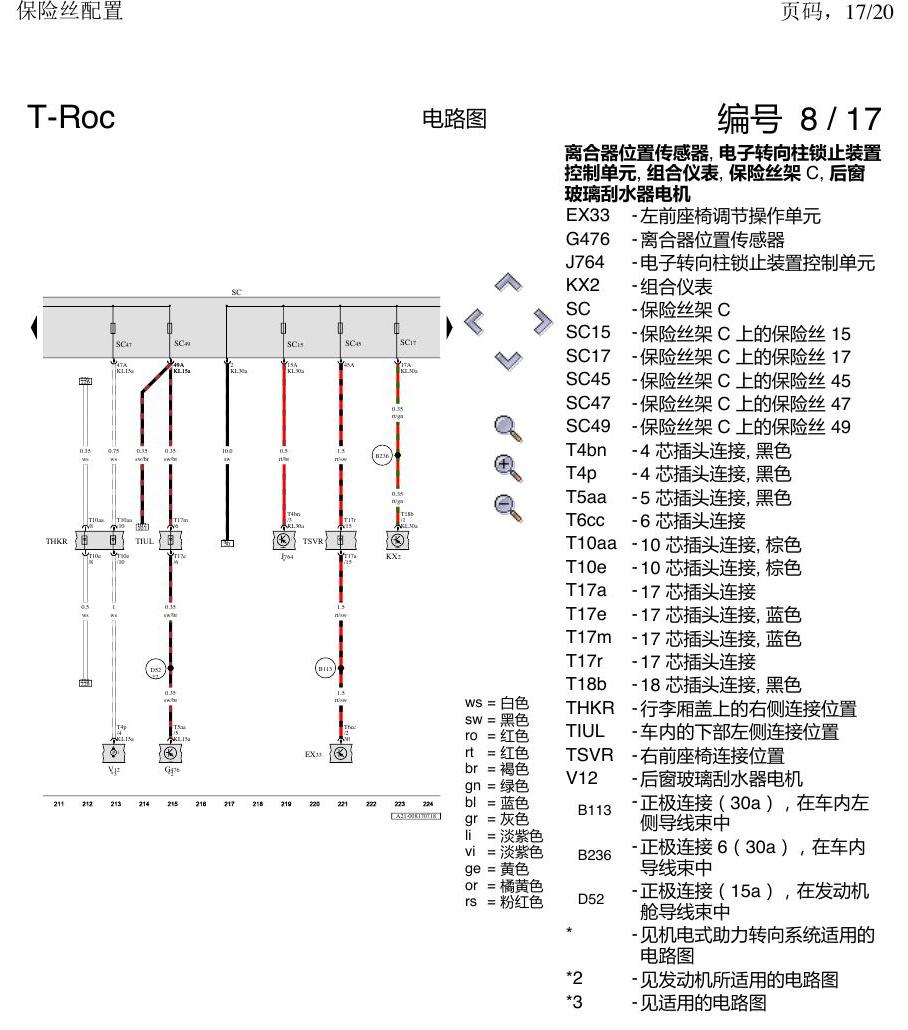

下方为原始资料图，共 20 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。
核对说明
同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。
一汽大众速腾 MQB 收音机 电路图
一汽大众速腾 MQB 收音机 电路图资料。
一汽大众2020 迈腾B8 电路图 电动座椅调节装置,不带记忆功能 电路图
一汽大众2020 迈腾B8 电路图 电动座椅调节装置,不带记忆功能 电路图资料。
上海大众涂岳 全景摄像头 电路图
上海大众涂岳 全景摄像头 电路图资料。
奥迪Q2L 电路图 带手动调节的空调器, (KH6), 自 2016 年 6 月起 电路图
奥迪Q2L 电路图 带手动调节的空调器, (KH6), 自 2016 年 6 月起 电路图资料。
2018—2020年一汽奥迪Q5L 2.0T CWNA 发动机电脑端子
2018—2020年一汽奥迪Q5L 2.0T CWNA 发动机电脑端子资料。
上海大众途观 1.4 CSSA 发动机 电路图
上海大众途观 1.4 CSSA 发动机 电路图资料。
