整理帝豪 GS车身电脑(52针+24针+18针+16针+18针+25针)相关端子资料。维修检测时请结合实车配置、线束颜色和原厂资料复核。
原始端子图与表图
下方为压缩后的原始资料图，便于核对插头形状、针脚编号、线色、测试条件和标准值。
端子定义整理表
以下内容按原始扫描表图和OCR坐标重新整理，便于站内搜索和手机端快速查看；现场检测仍以原始表图和实车线束为准。

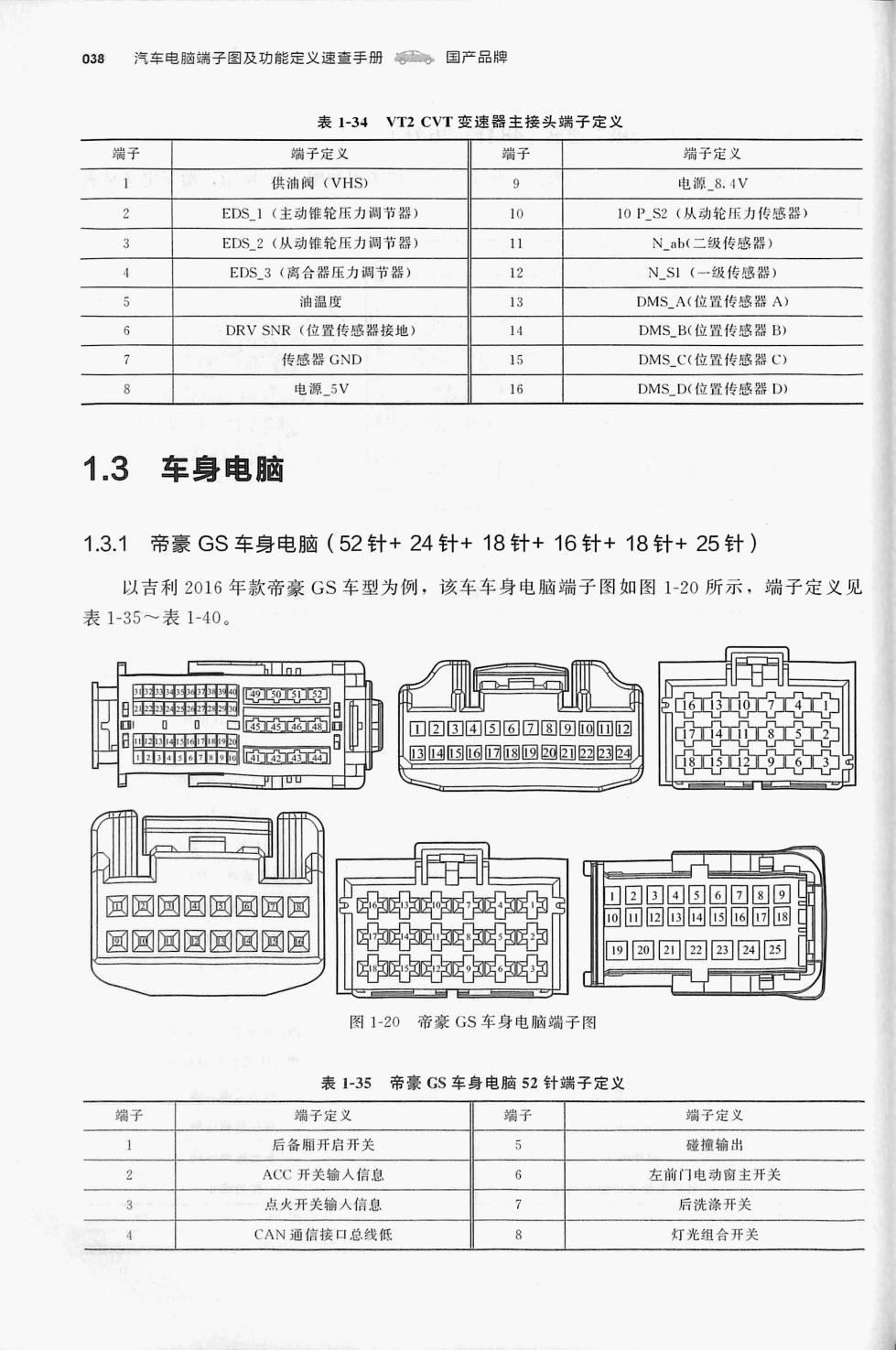

表1-34 VT2 CVT 变速器主接头端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 端于 | 端子定义 | 端子 | 端子定义 |
| I | 供油阀(VHS) | 9 | 电源_8.4Y |
| 2 | EDS_I(主动锥轮压力调节器) | 10 | 10 P.S2(从动轮压力传感器) |
| 3 | EDS_2(从动锥轮压力调节器) | 11 | N_ab(二级传感器) |
| EDS_3(离合器压力调节器) | 12 | N_SI(一级传感器) | |
| 5 | 油温度 | 13 | DMS_A(位置传感器 A) |
| 6 | DRV SNR(位置传感器接地) | 14 | DMS_B(位置传感器 B) |
| 7 | 传感器 GND | 15 | DMS_C(位置传感器C) |
| 8 | 电源_5V | 16 | DMS_D(位置传感器D) |
表1-35～表1-40。
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 |
|---|---|
| 343 | |
| 4|15|16 |1 | 22②324 |
| 回圓回回回圓回回 | |
| 圓圓圓回凤口回回 |
表1-35 帝豪 GS 车身电脑52针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 后备厢开启开关 | 5 | 碰撞输出 | |
| 2 | ACC 开关输入信息 | 6 | 左前门电动窗主开关 |
| 3 | 点火开关输入信息 | 7 | 后洗涤开关 |
| 4 | CAN 通信接口总线低 | 8 | 灯光组合开关 |

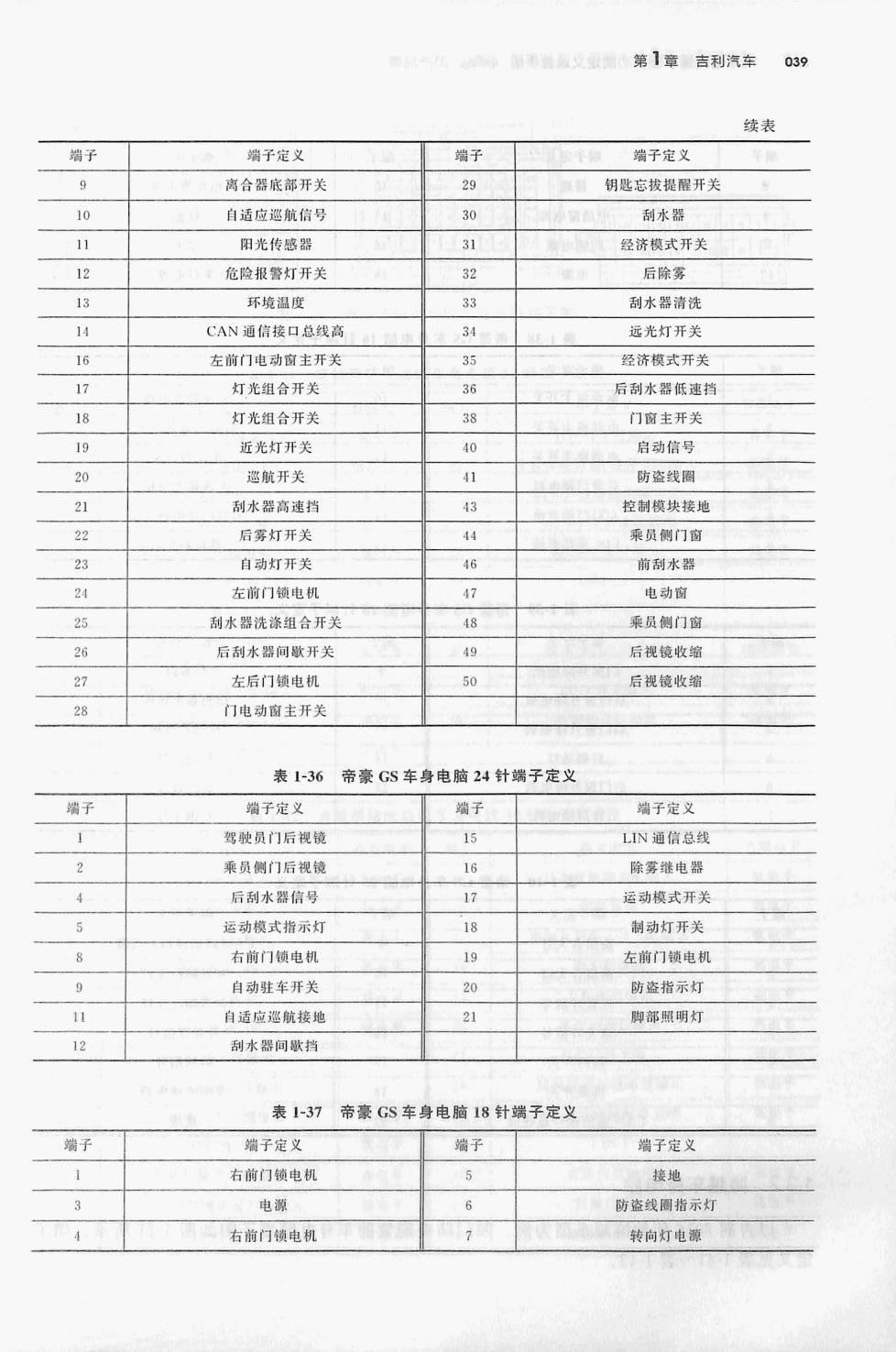

表1-36 帝豪GS车身电脑24针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 | 信息4 |
|---|---|---|---|
| 驾驶员门后视镜 | 15 | LIN 通信总线 | |
| 2 | 乘员侧门后视镜 | 16 | 除雾继电器 |
| 4 | 后刮水器信号 | 17 | 运动模式开关 |
| 5 | 运动模式指示灯 | 18 | 制动灯开关 |
| 8 | 右前门锁电机 | 19 | 左前门锁电机 |
| 自动驻车开关 | 20 | 防盜指示灯 | |
| 11 | 自适应巡航接地 | 21 | 脚部照明灯 |
| 12 | 刮水器间歇挡 |
表1-37 帝豪GS车身电脑18针端子定义
| 端子 | 端子定义 / 线色 / 测试条件 / 正常值 | 信息3 |
|---|---|---|
| 右前门锁电机 | 5 | 接地 |
| 电源 | 6 | 防盜线圈指示灯 |
| 右前门锁电机 | 转向灯电源 |
说明：扫描资料中未列出的端子号保持空缺；涉及发动机、变速器、车身网络、防盗、多媒体和新能源高压系统时，应以原车配置和实测结果为准。
