上海大众涂岳插头电路图

2024年10月21日 05:20:00肖师傅

肖师傅

管理员

14385
文章

2
粉丝

电路速查评论106阅读模式

摘要上海大众涂岳插头电路图资料。

上海大众涂岳插头电路图资料。维修检测时请结合车辆配置、生产年份和原车线束状态复核。

原始电路图

下方为原始资料图，共 77 页，用于核对线路走向、插头编号、保险丝、接地点和控制单元连接关系。

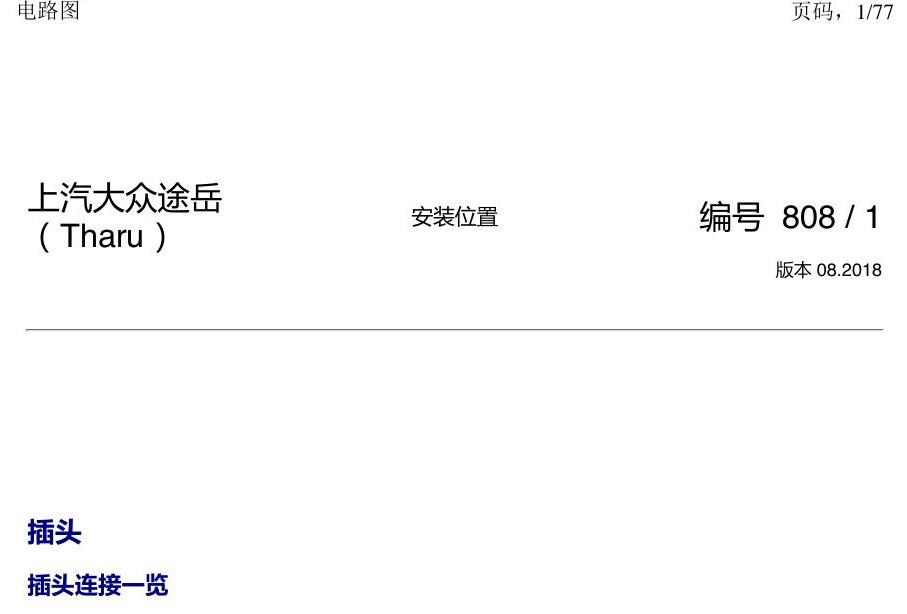

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第1页

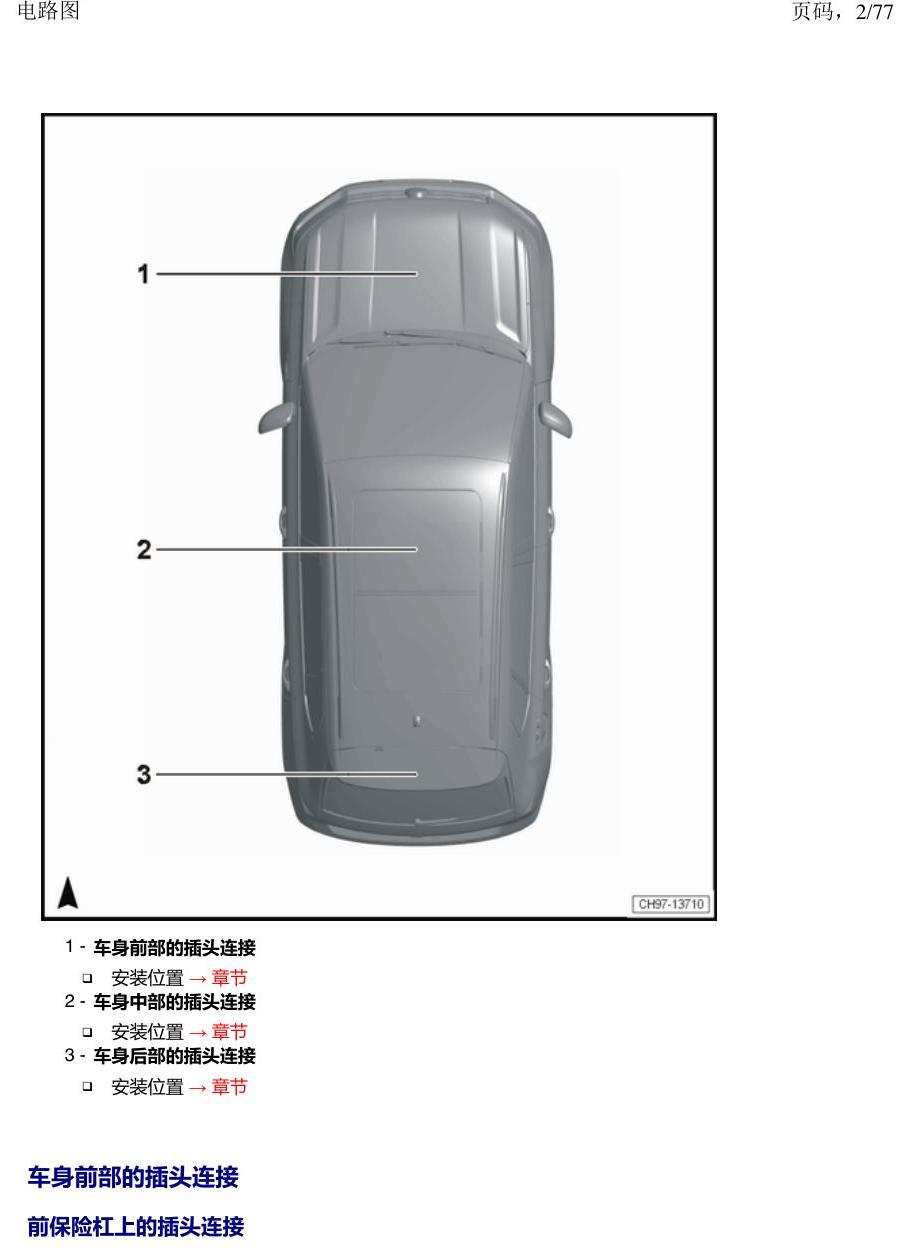

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第2页

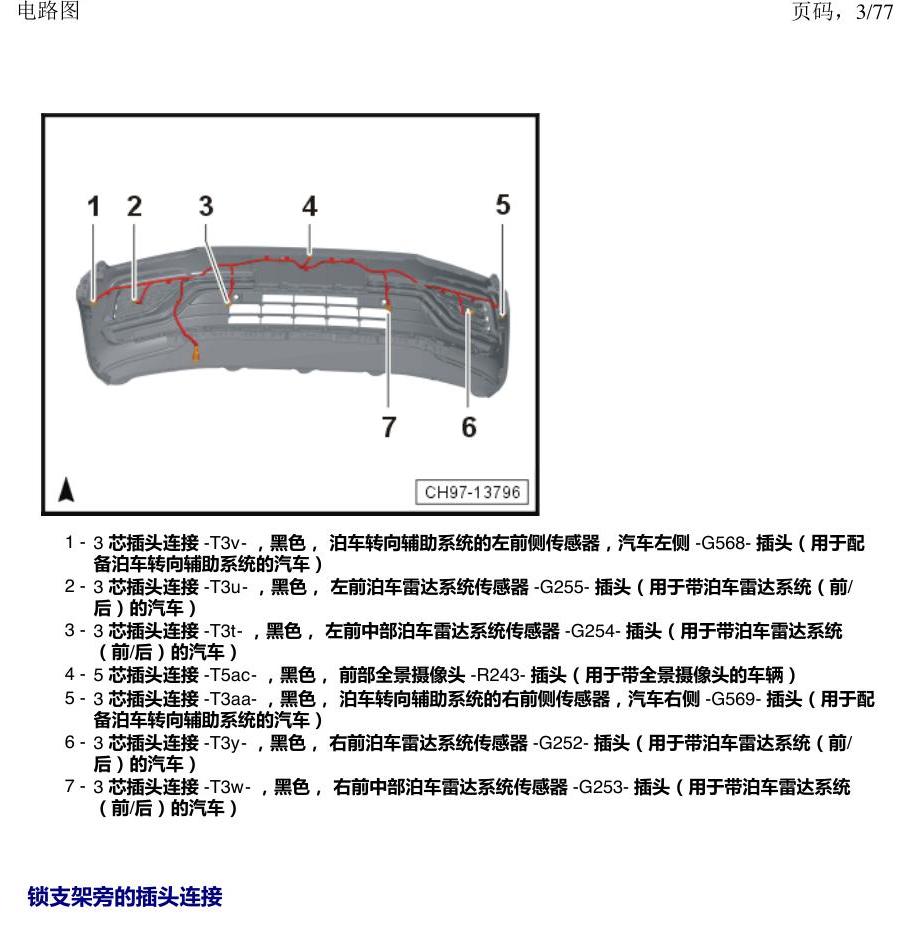

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第3页

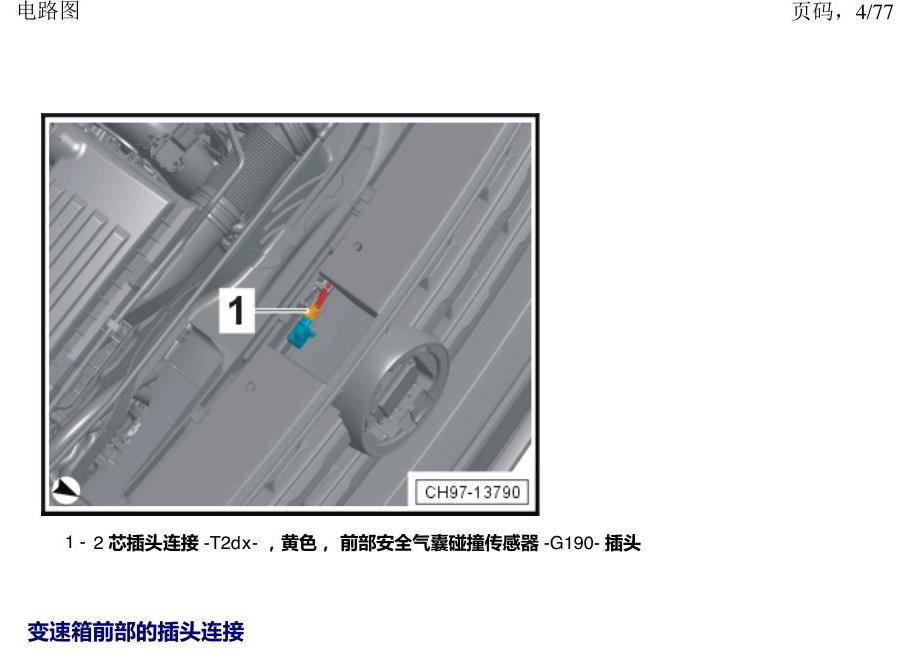

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第4页

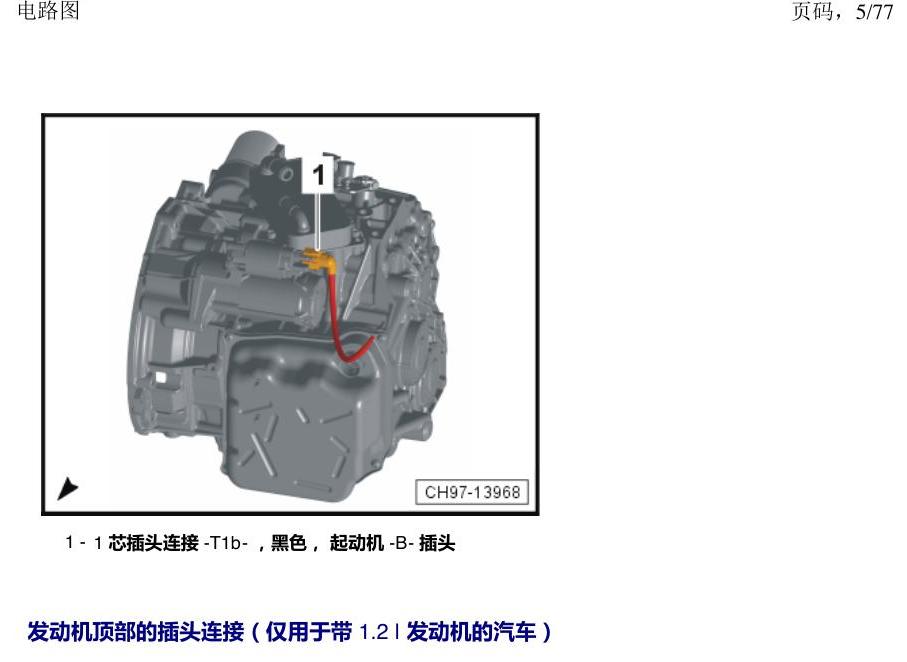

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第5页

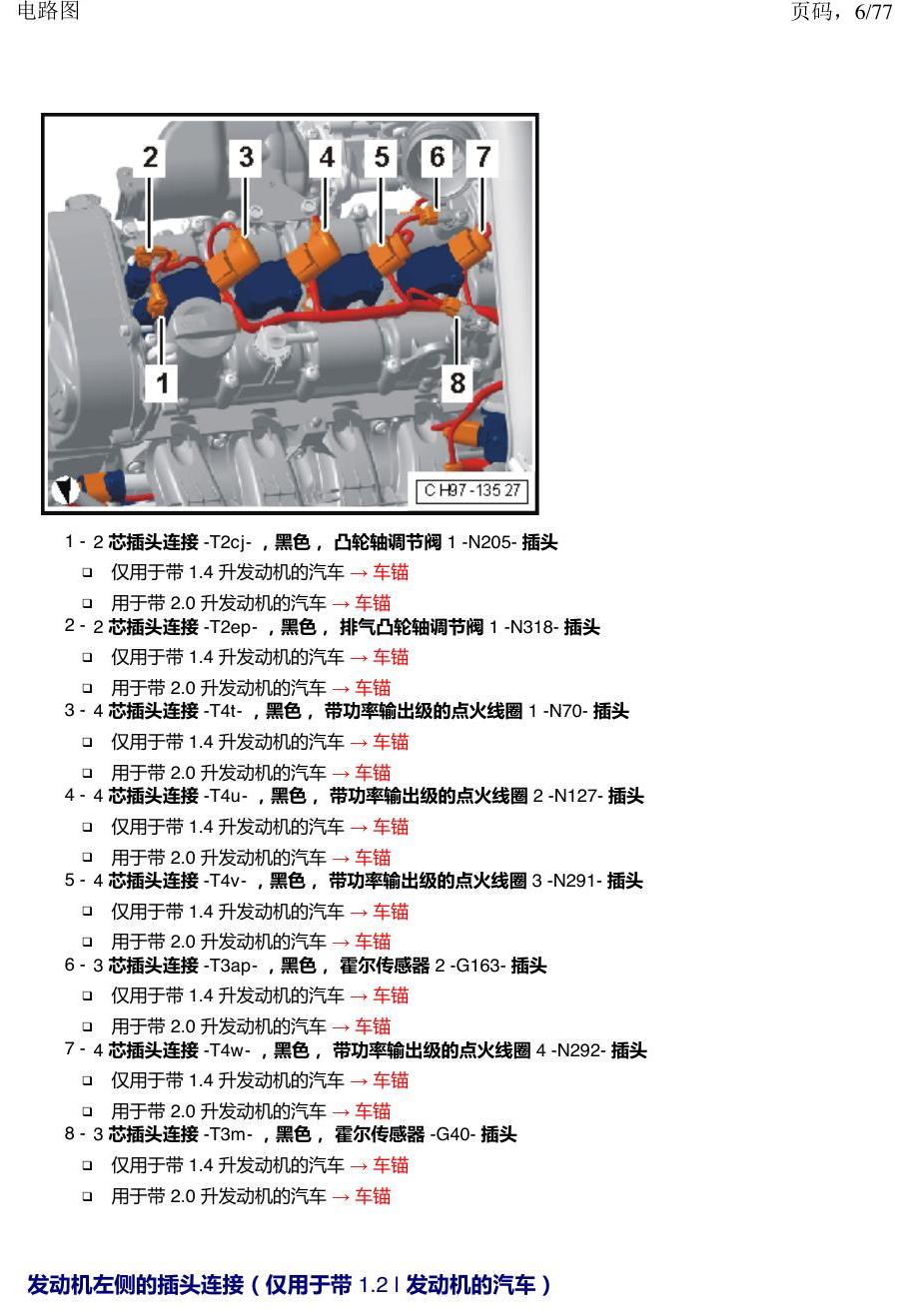

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第6页

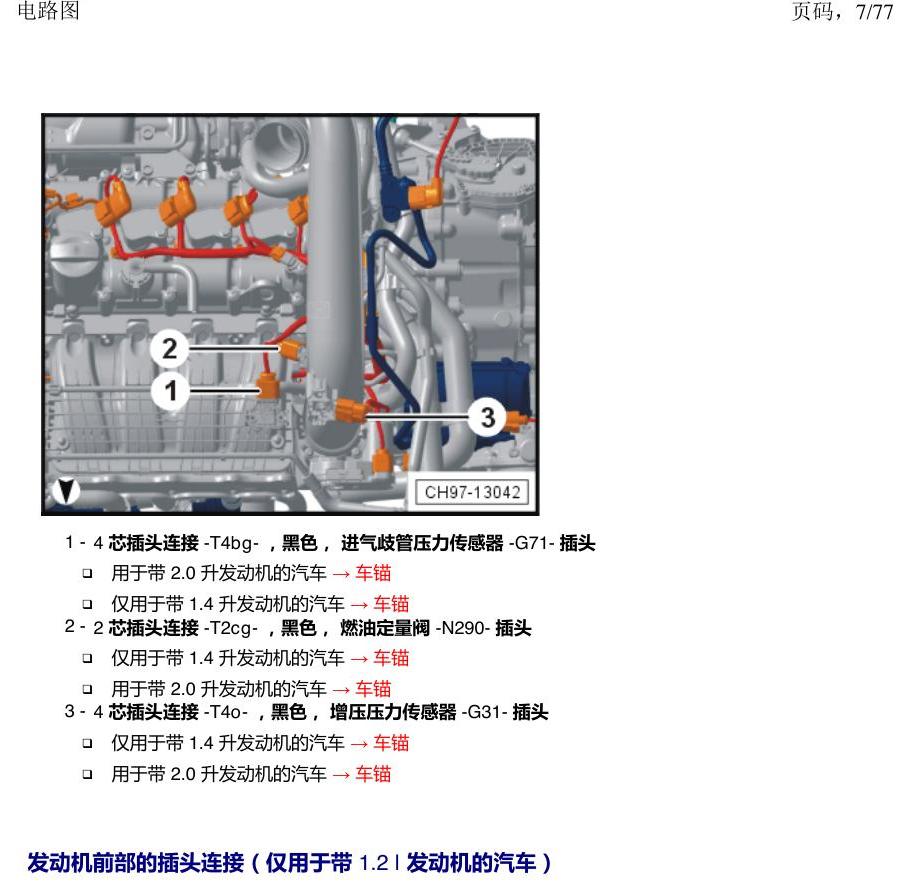

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第7页

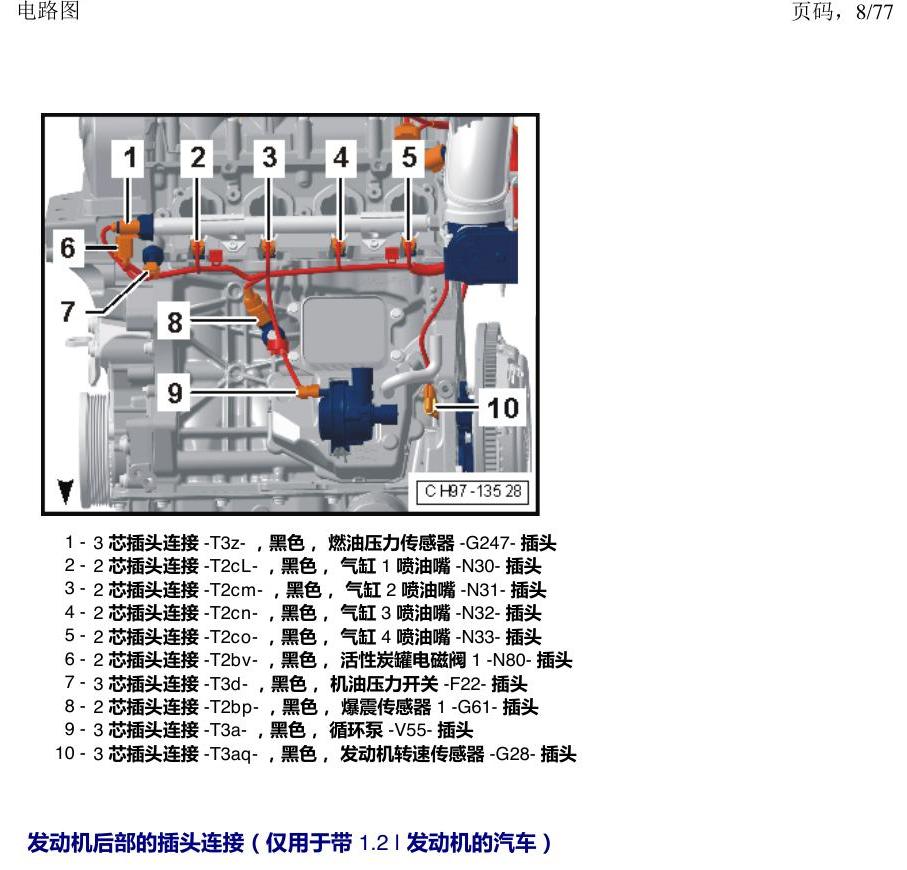

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第8页

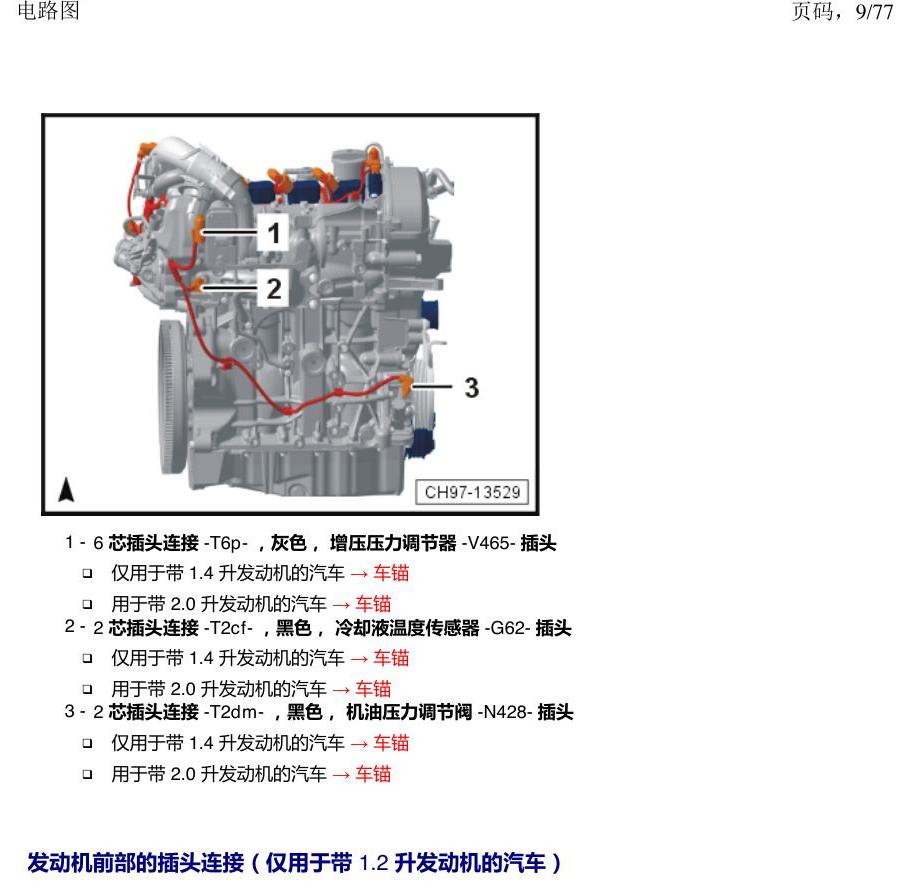

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第9页

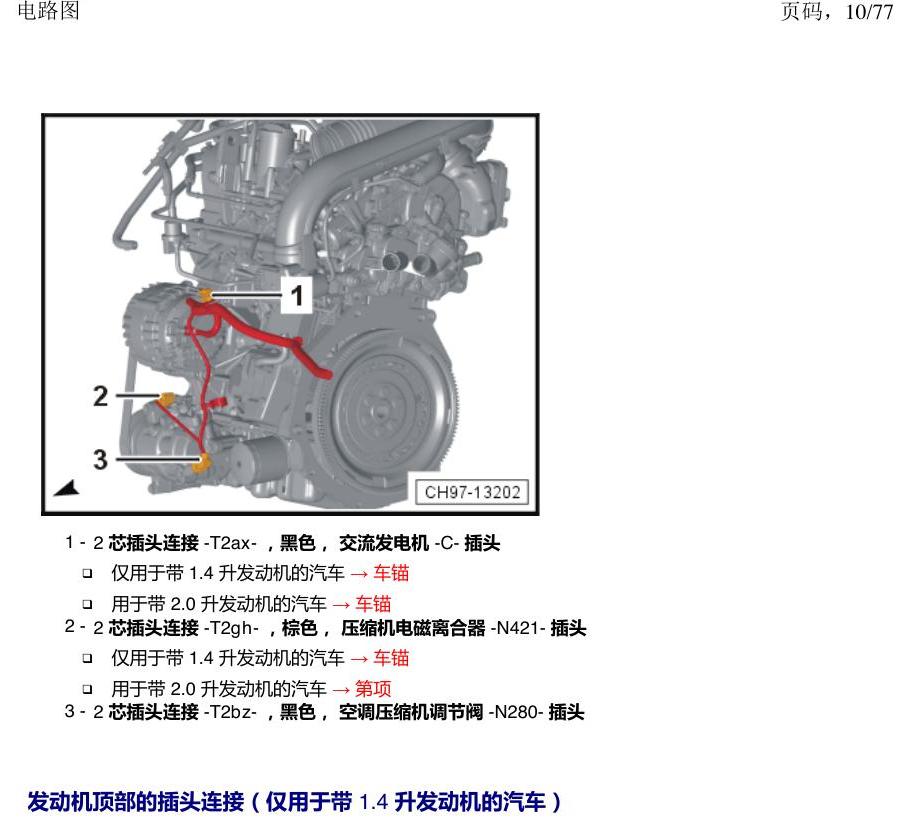

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第10页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第11页

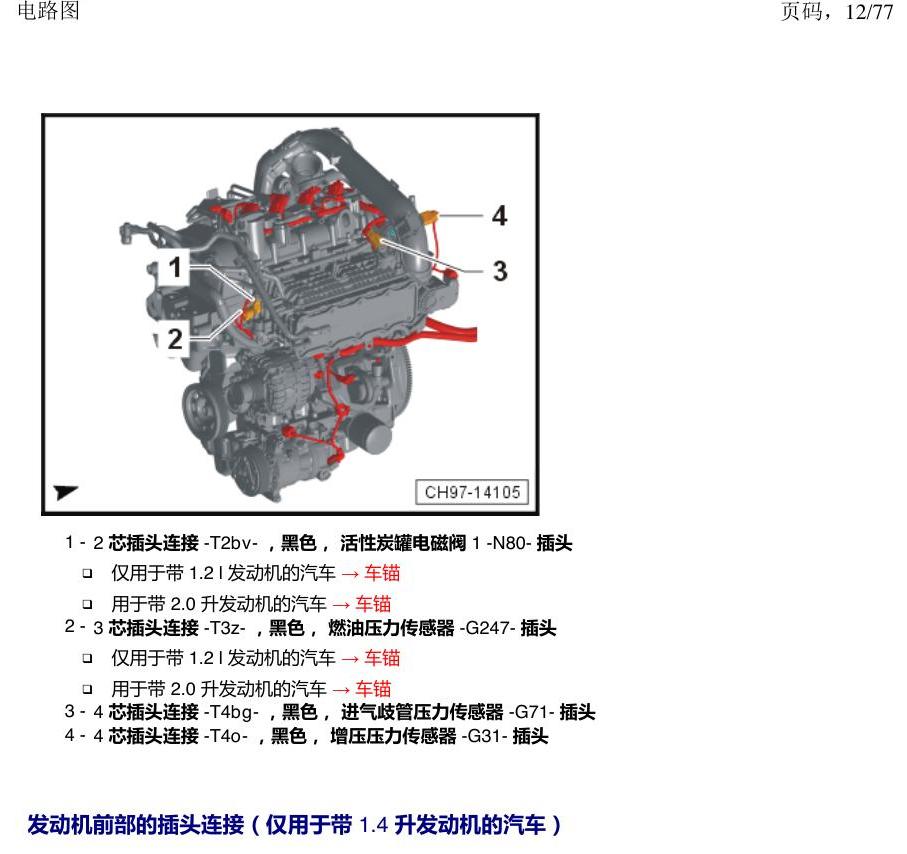

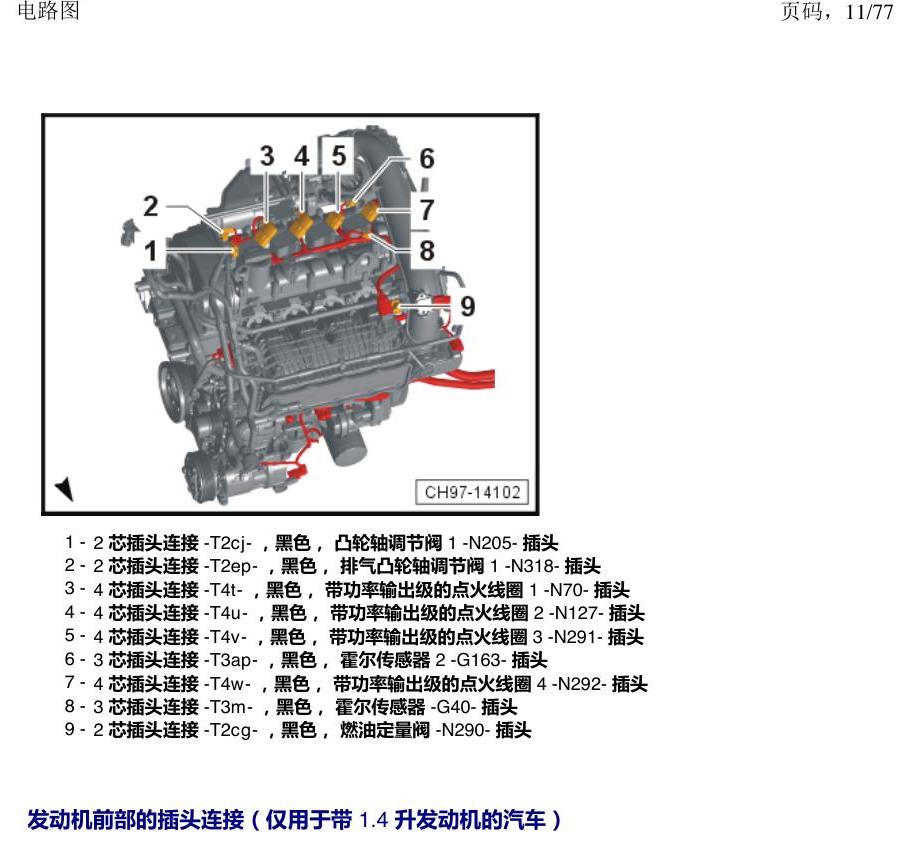

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第12页

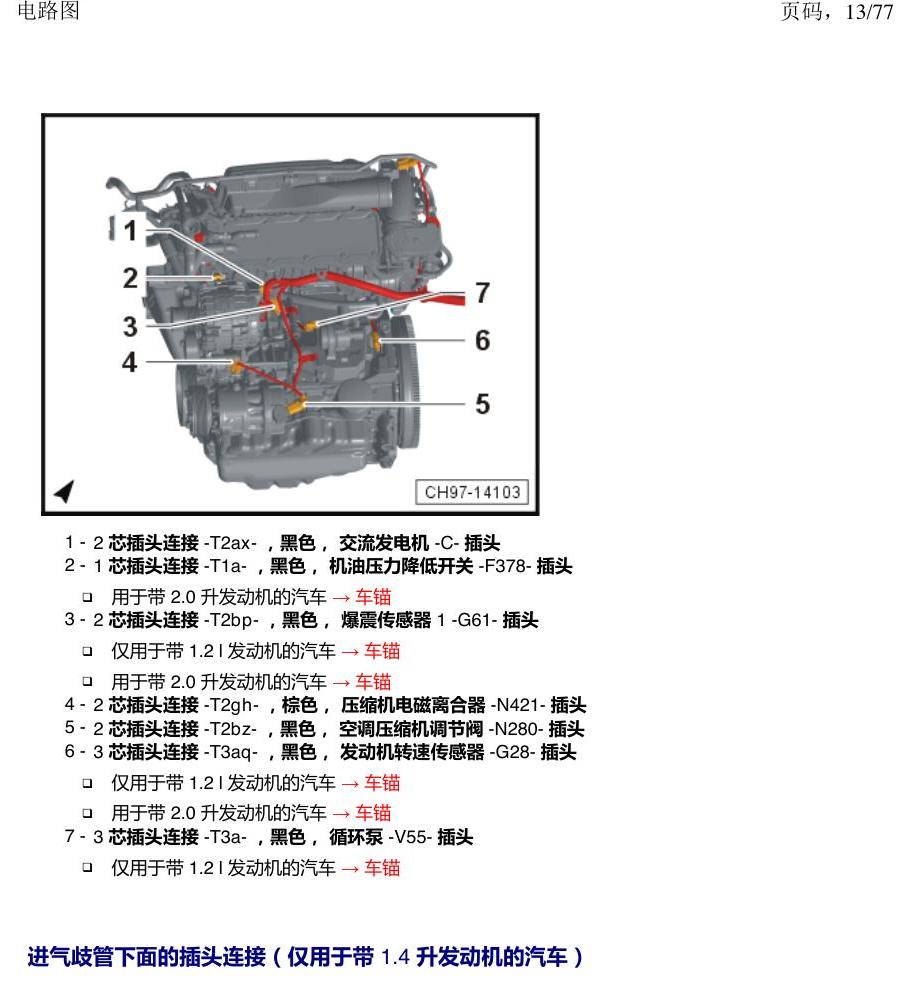

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第13页

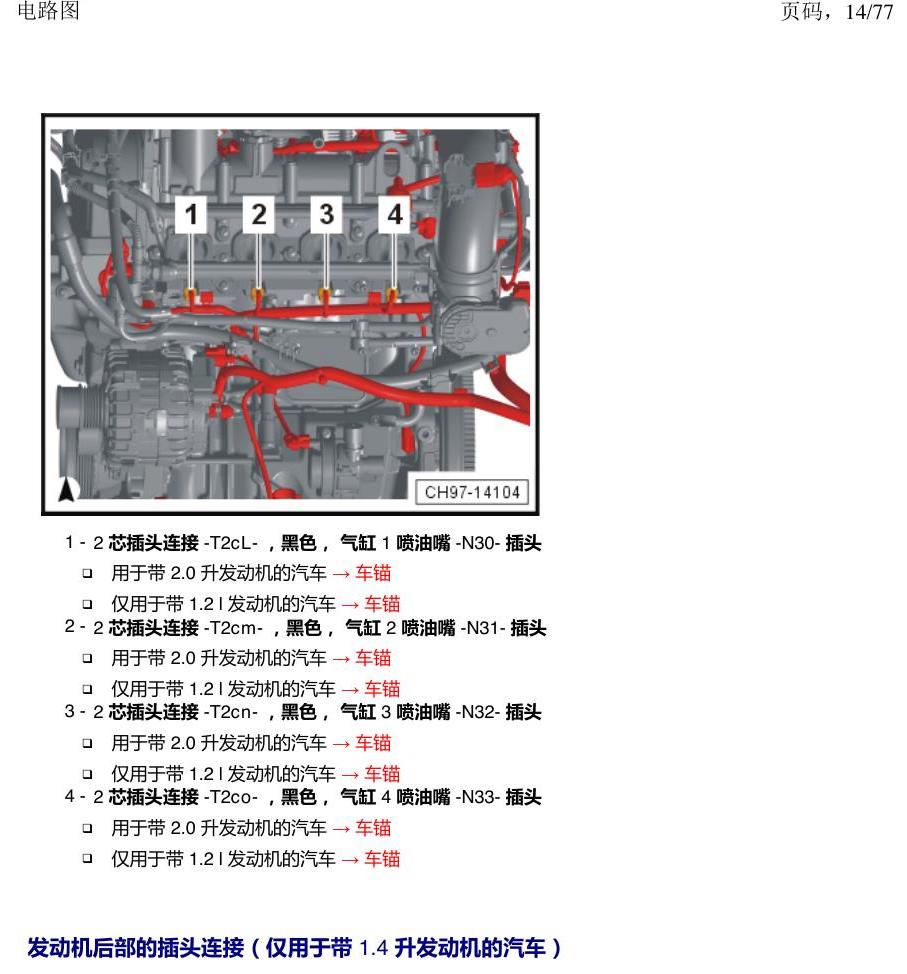

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第14页

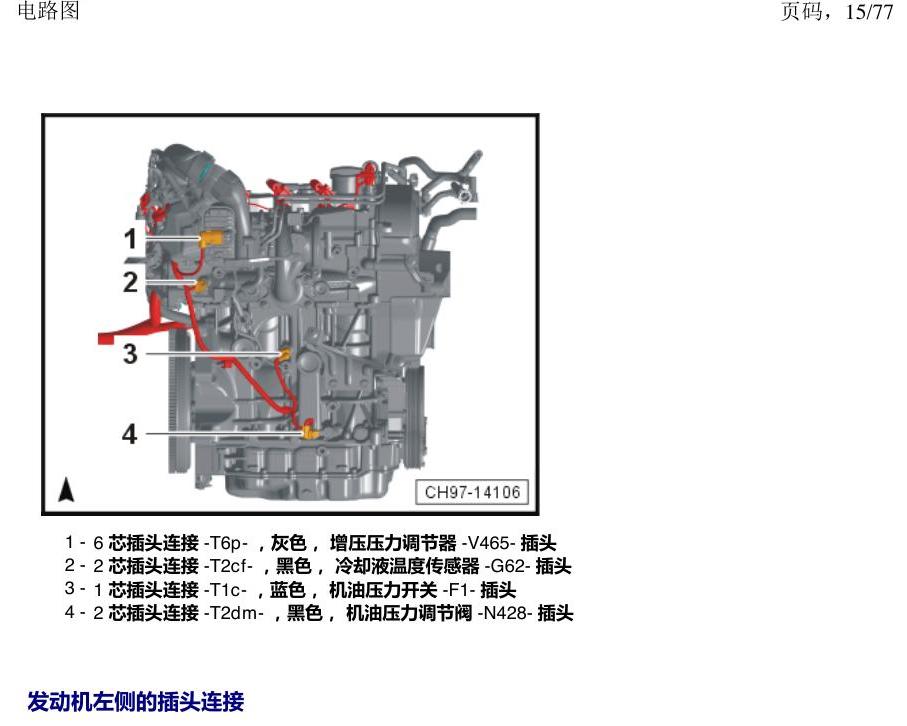

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第15页

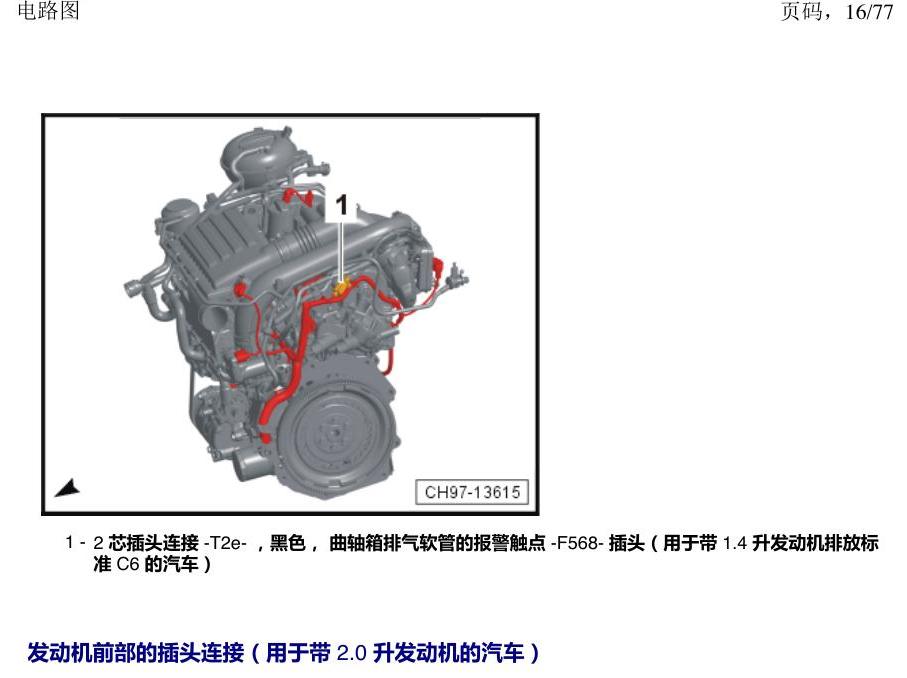

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第16页

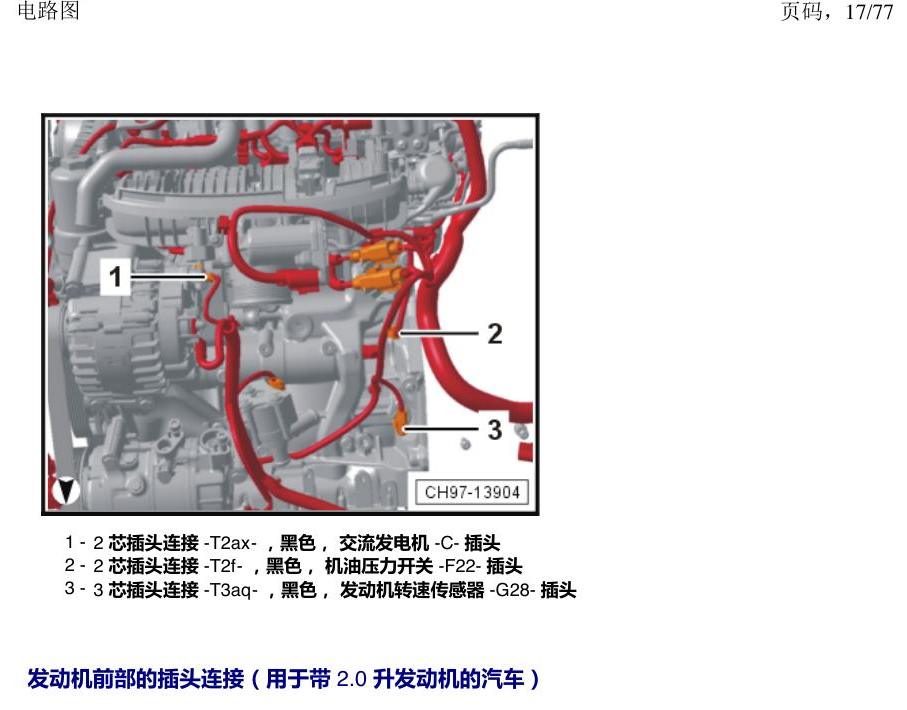

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第17页

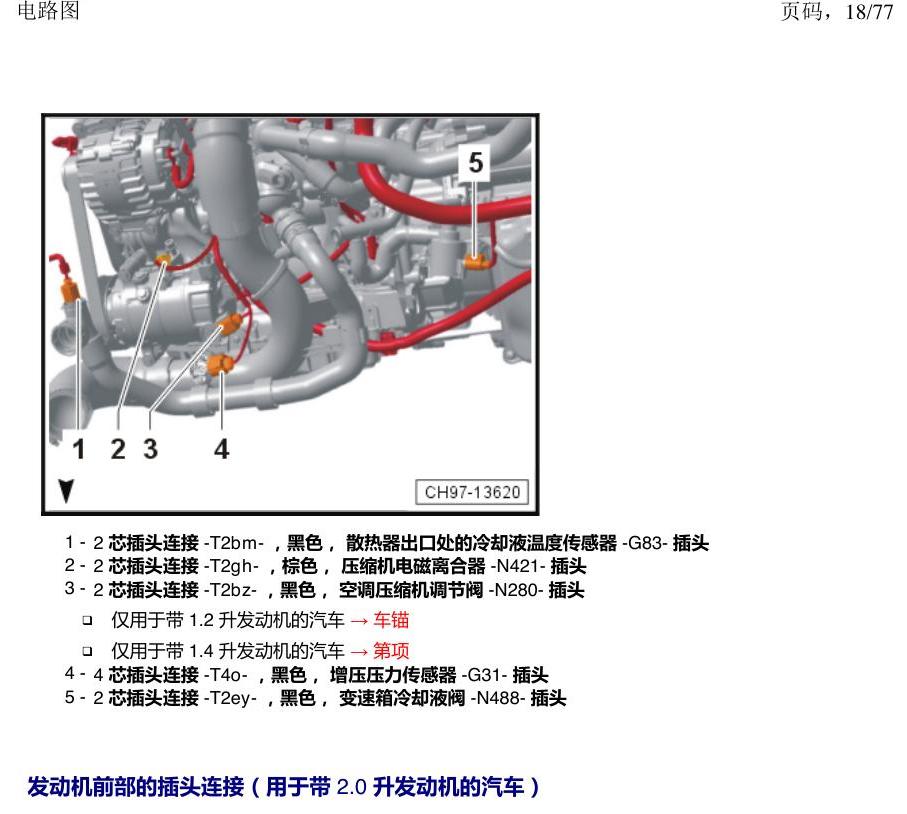

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第18页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第19页

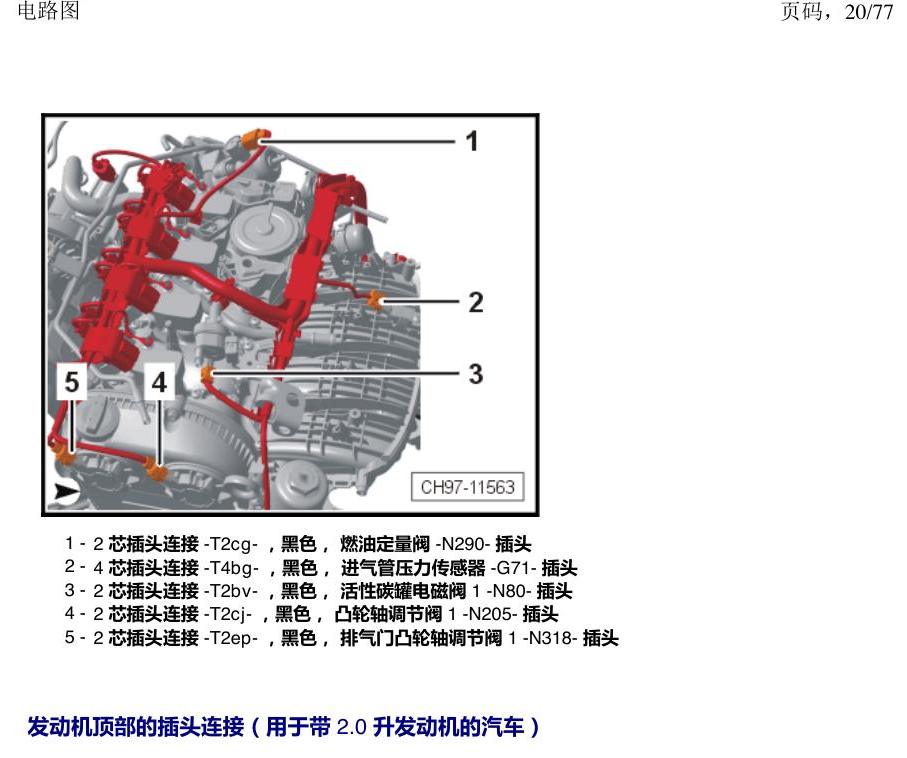

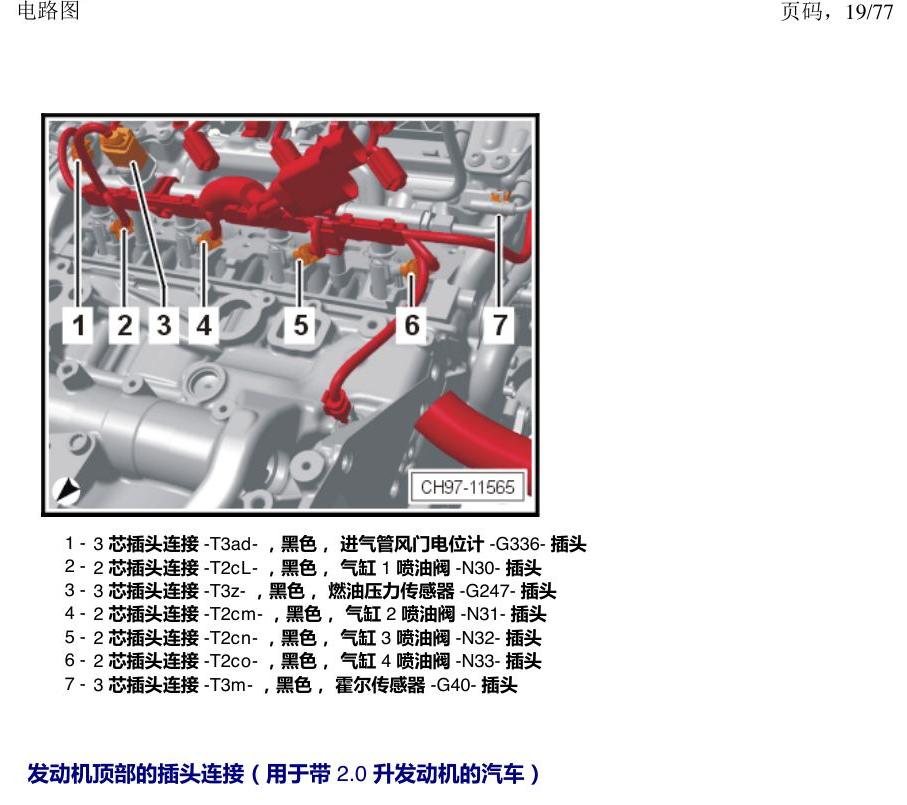

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第20页

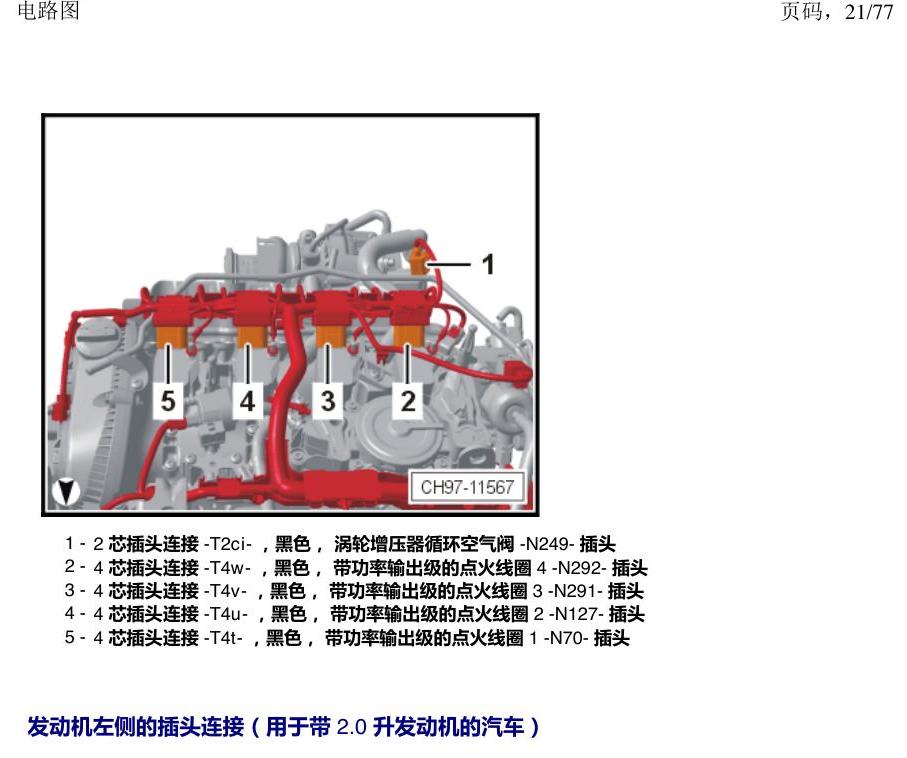

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第21页

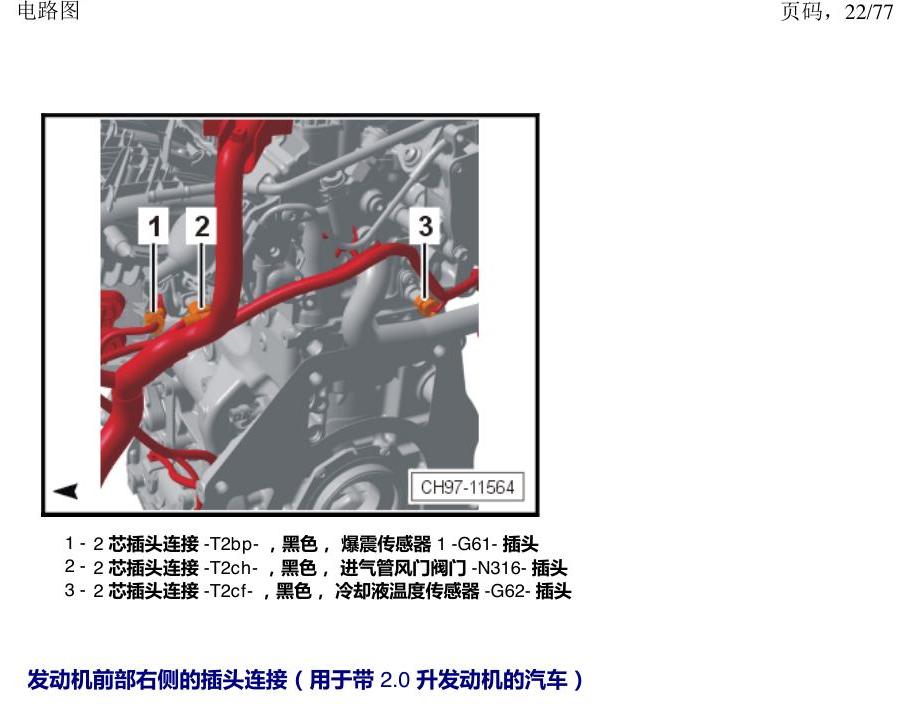

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第22页

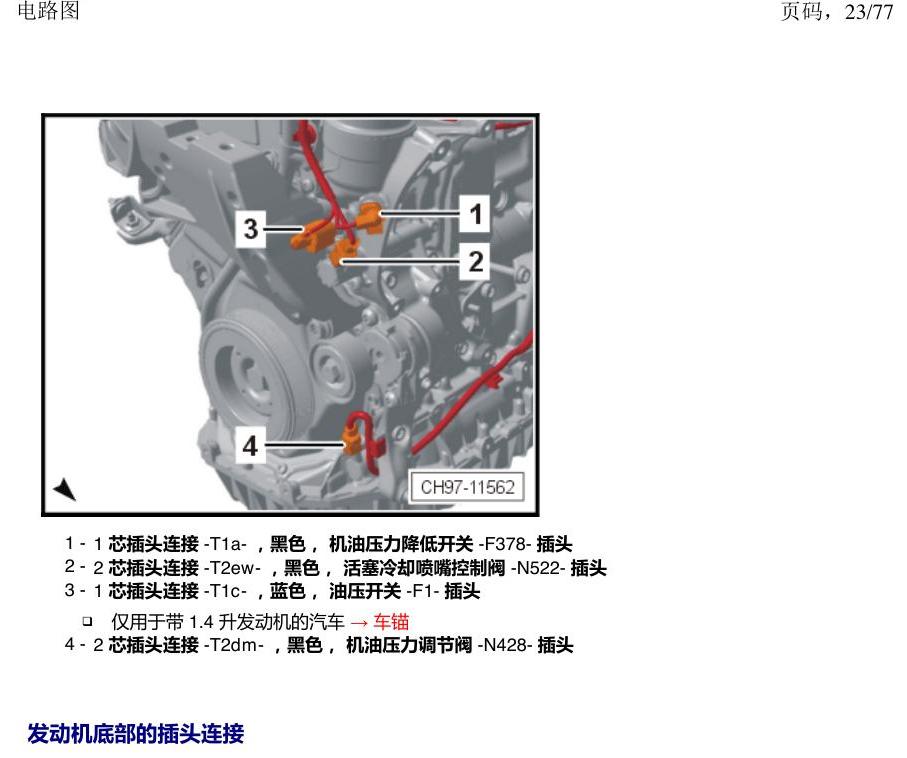

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第23页

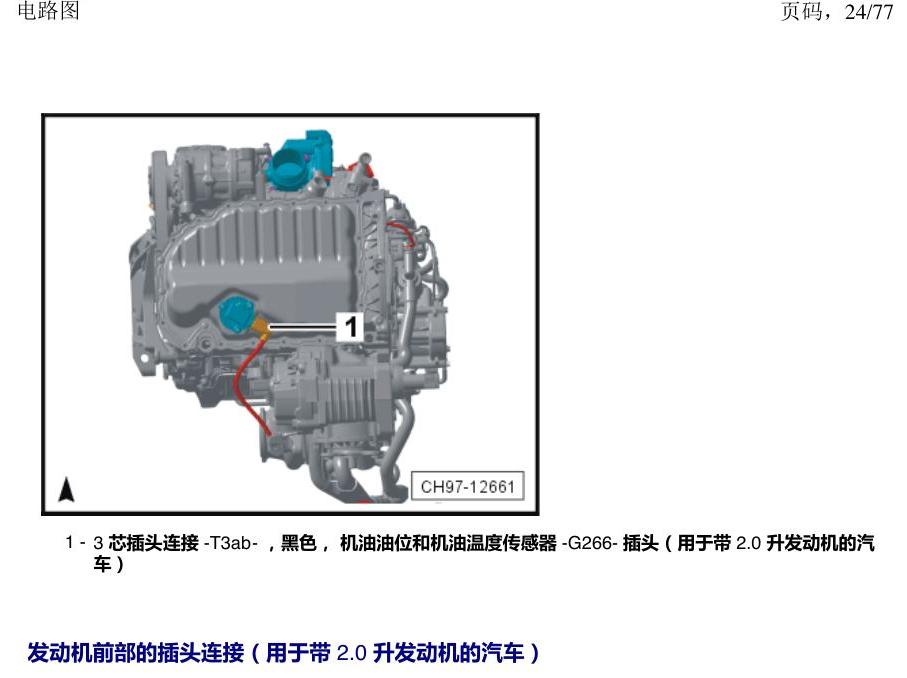

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第24页

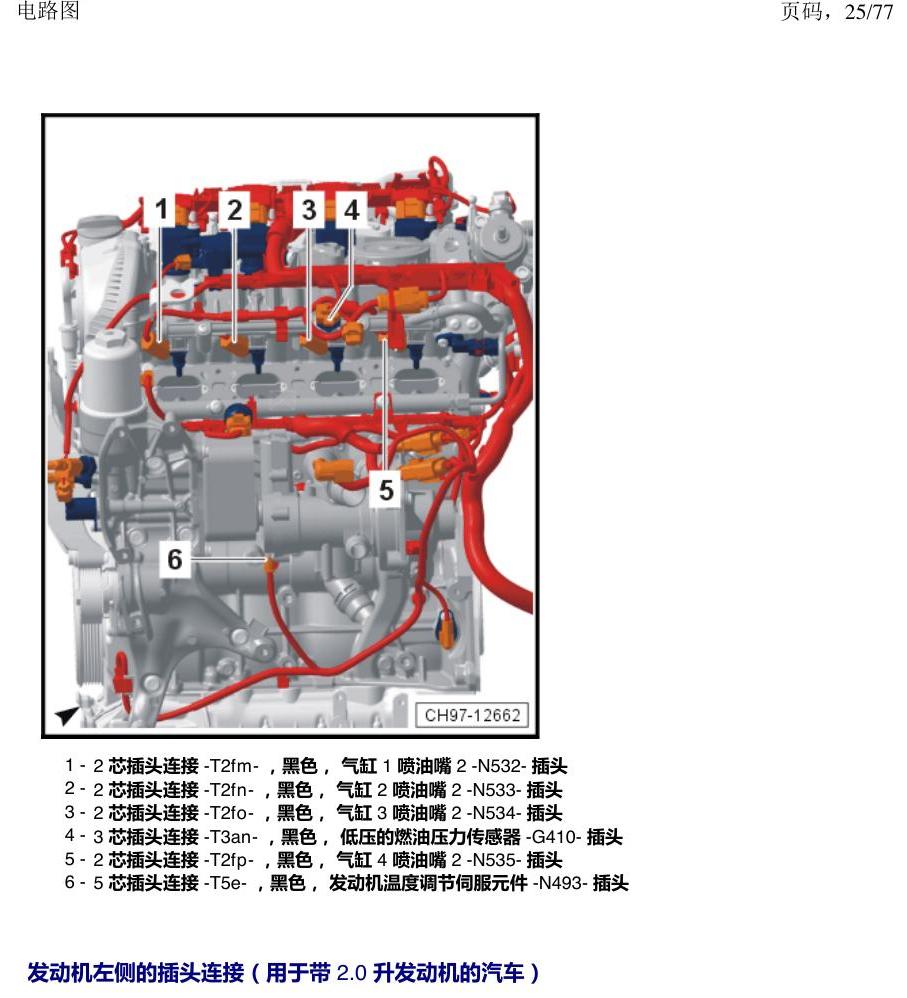

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第25页

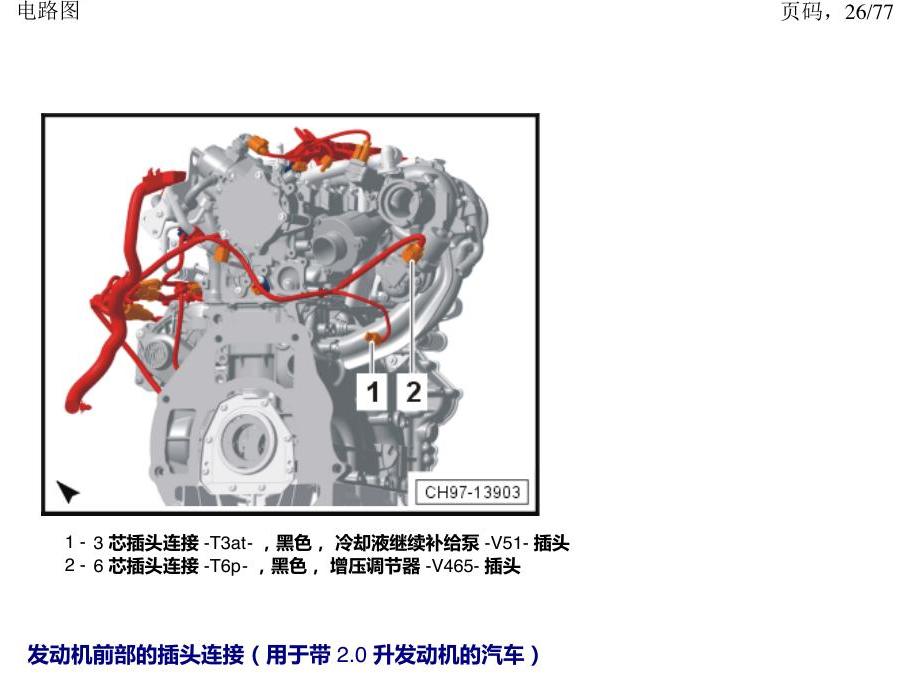

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第26页

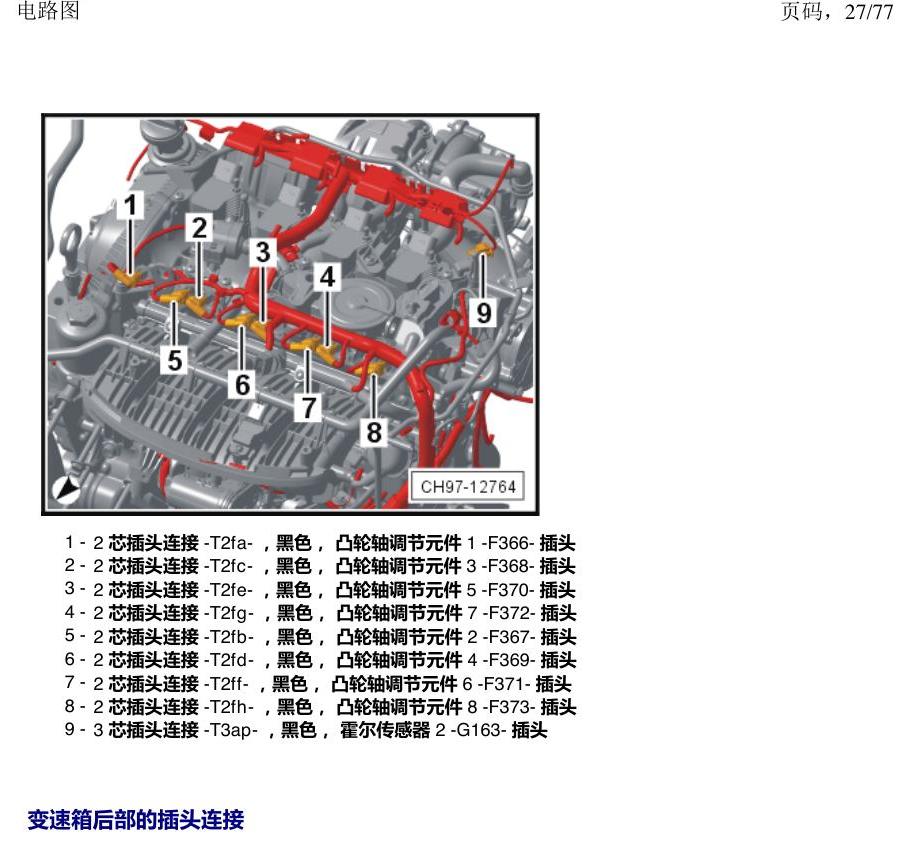

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第27页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第28页

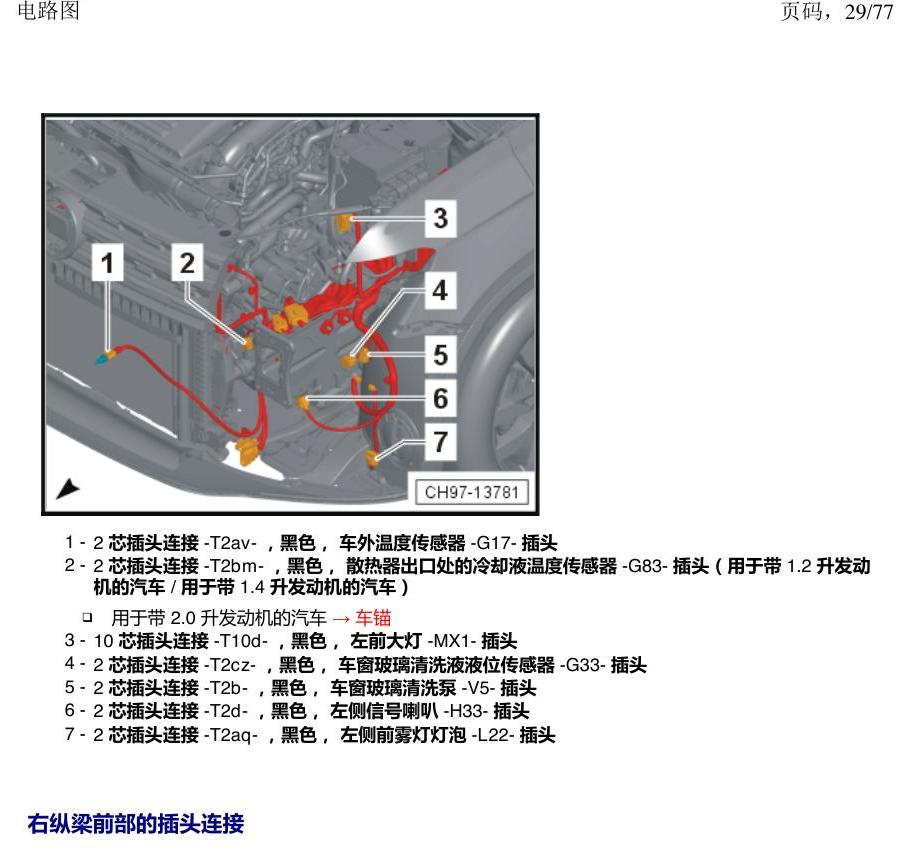

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第29页

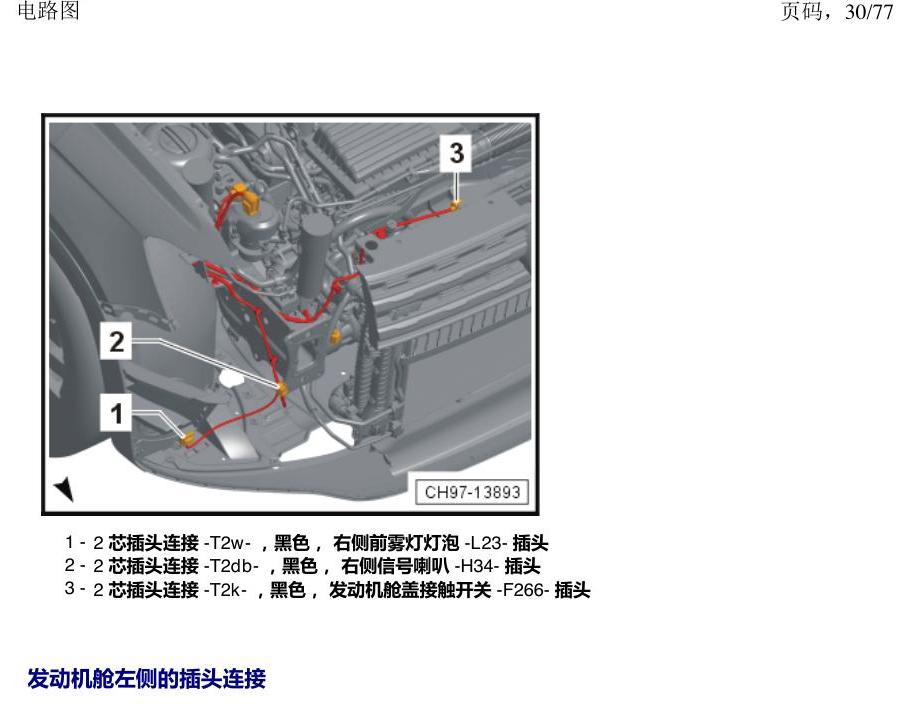

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第30页

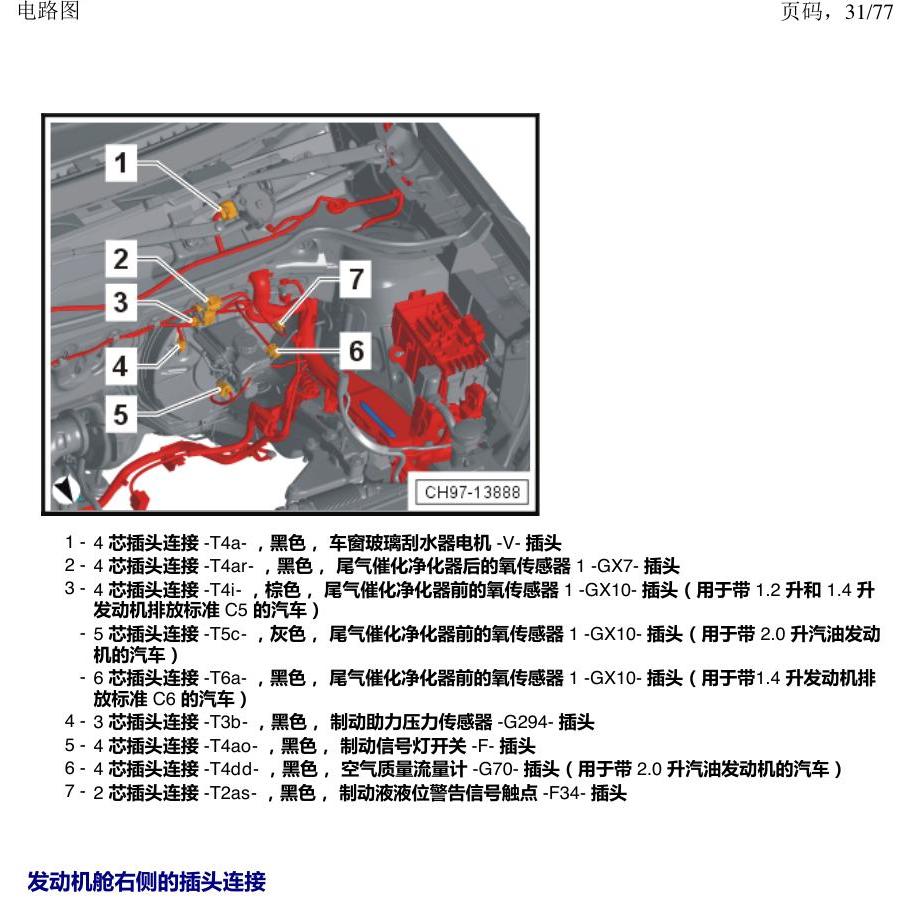

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第31页

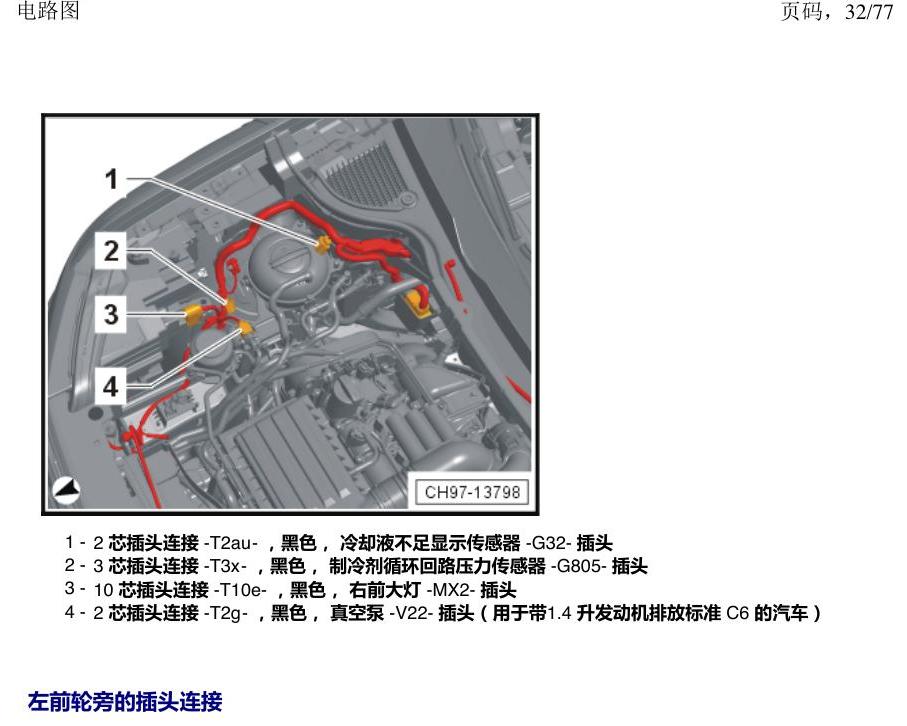

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第32页

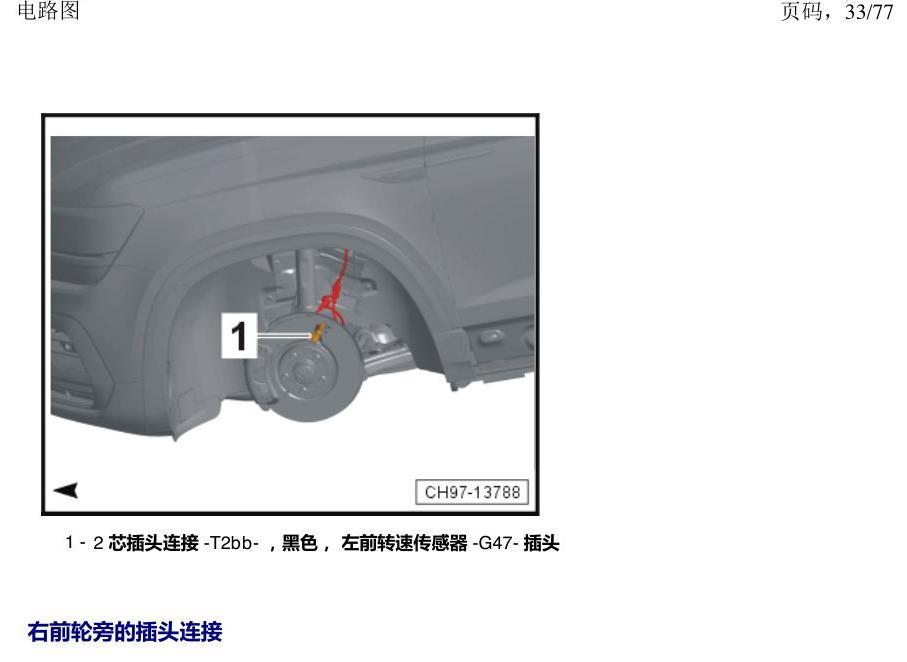

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第33页

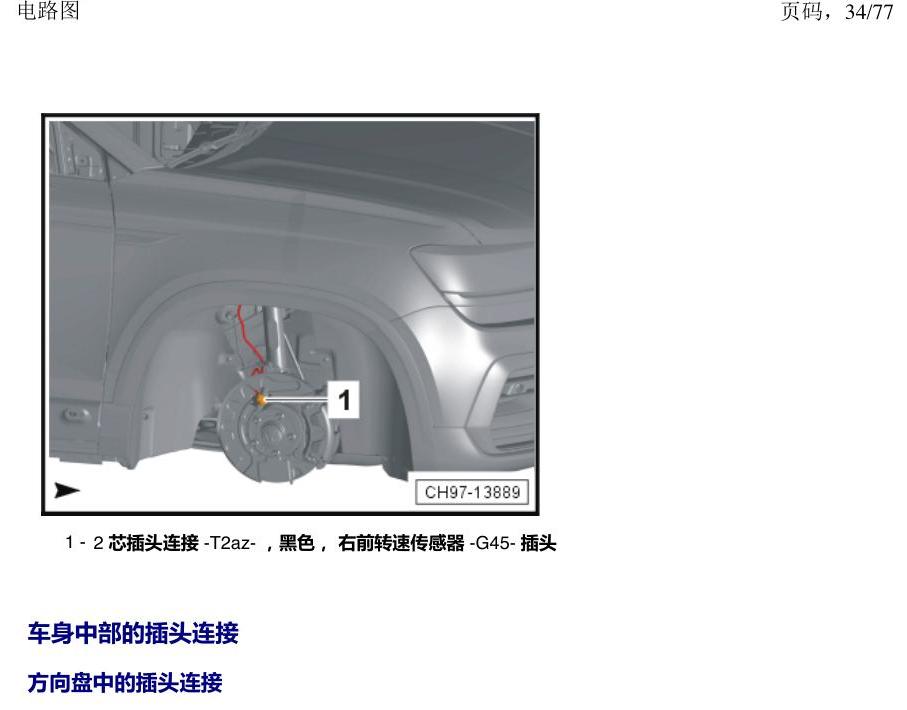

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第34页

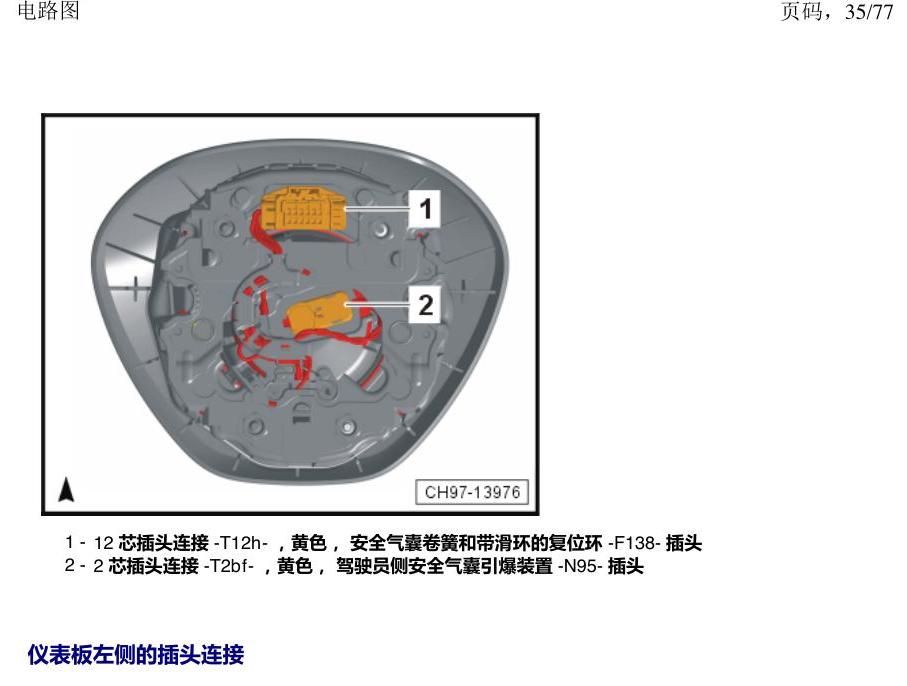

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第35页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第36页

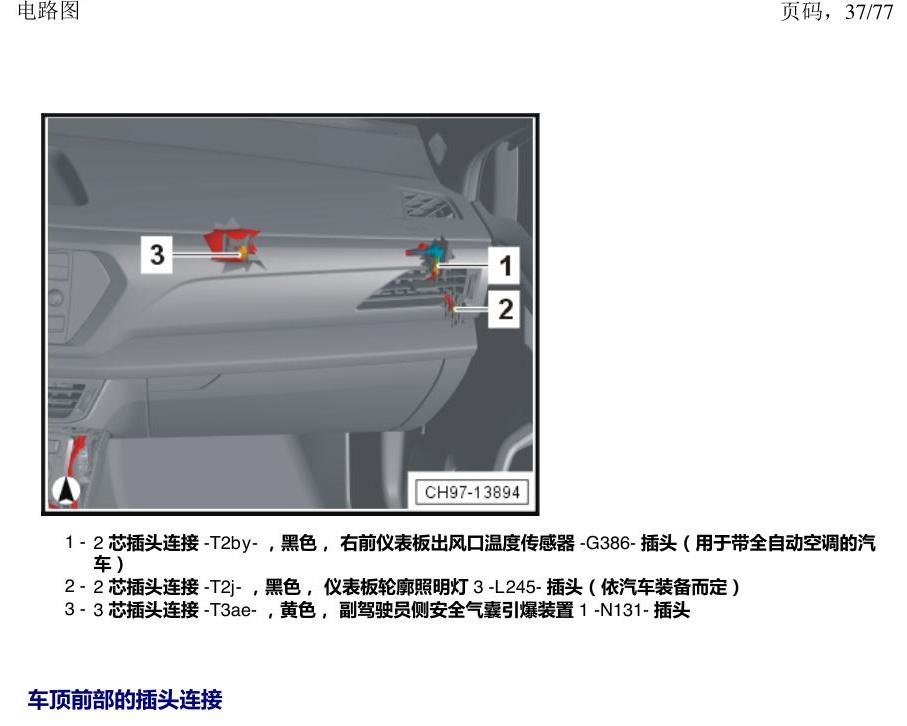

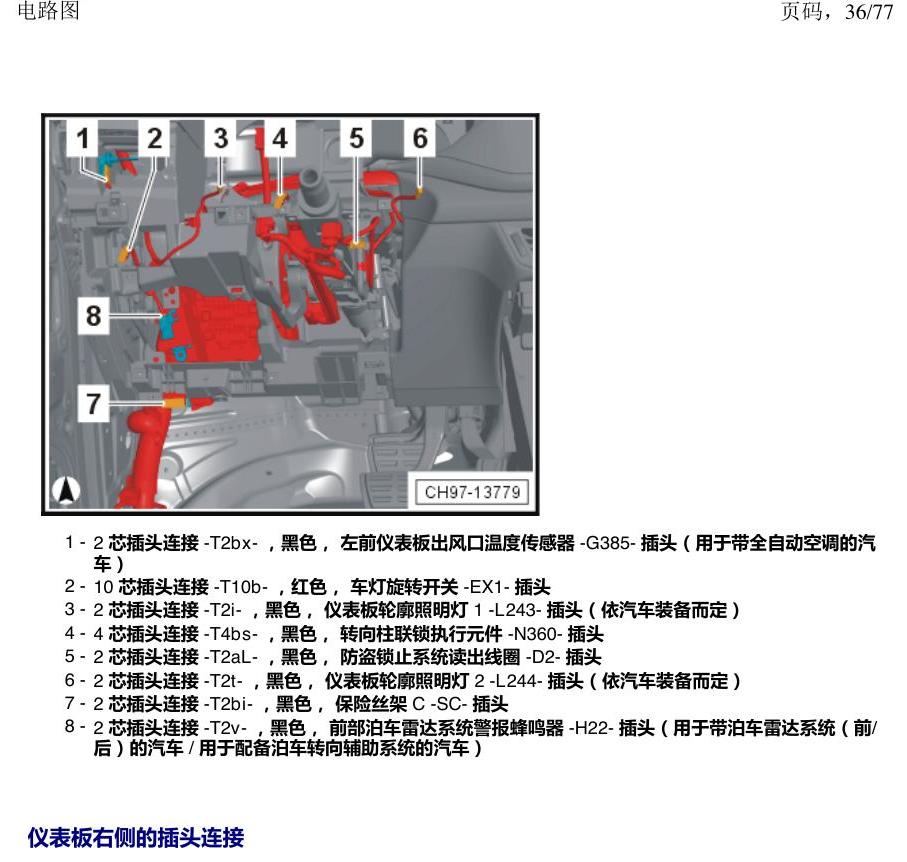

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第37页

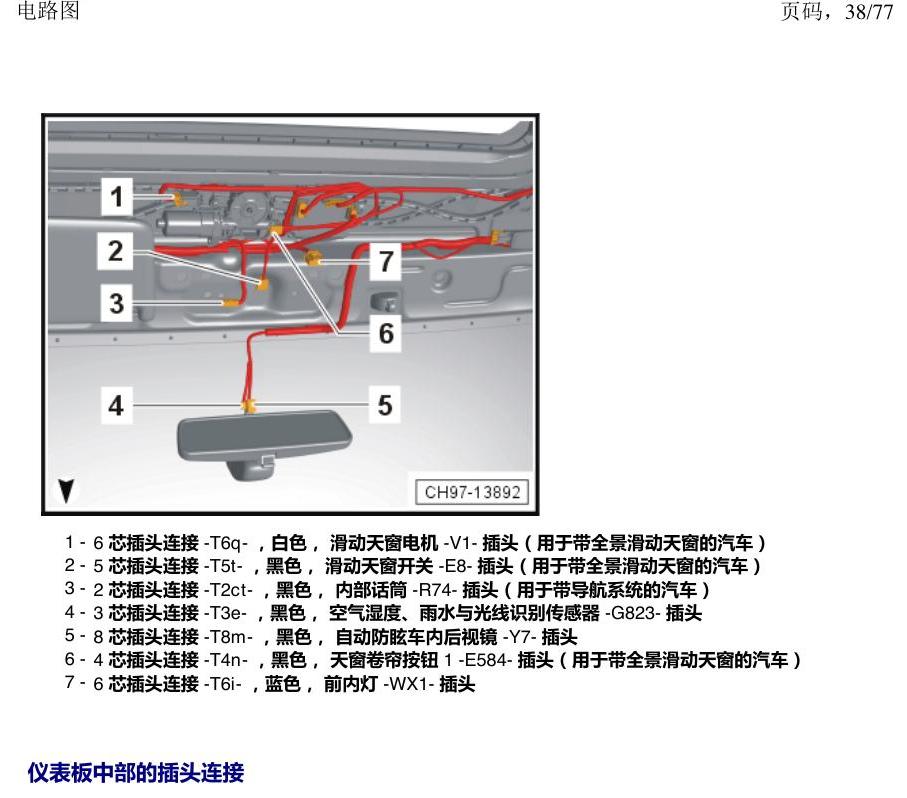

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第38页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第39页

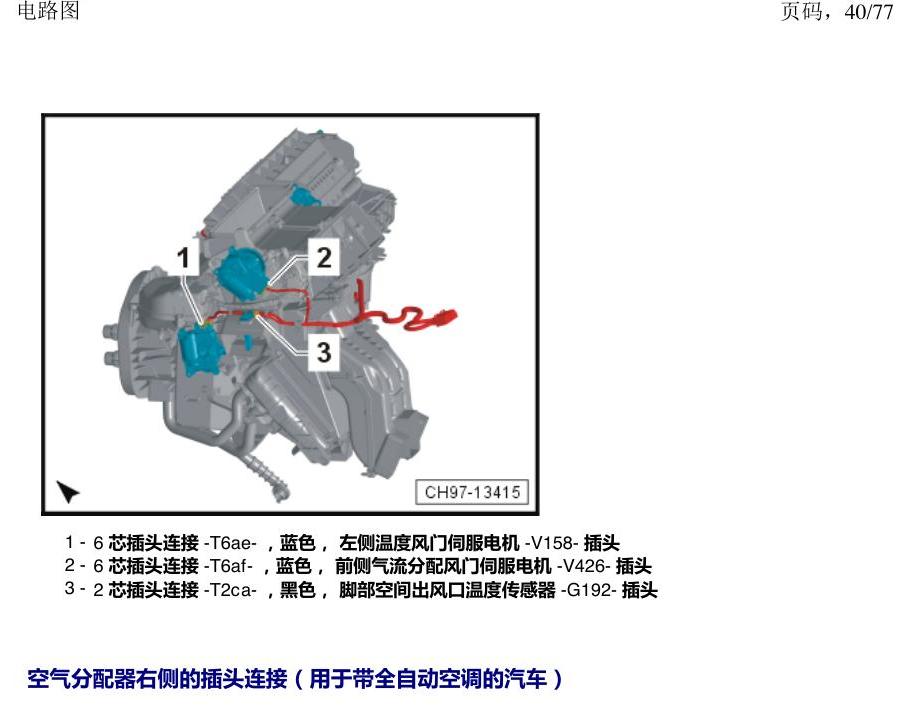

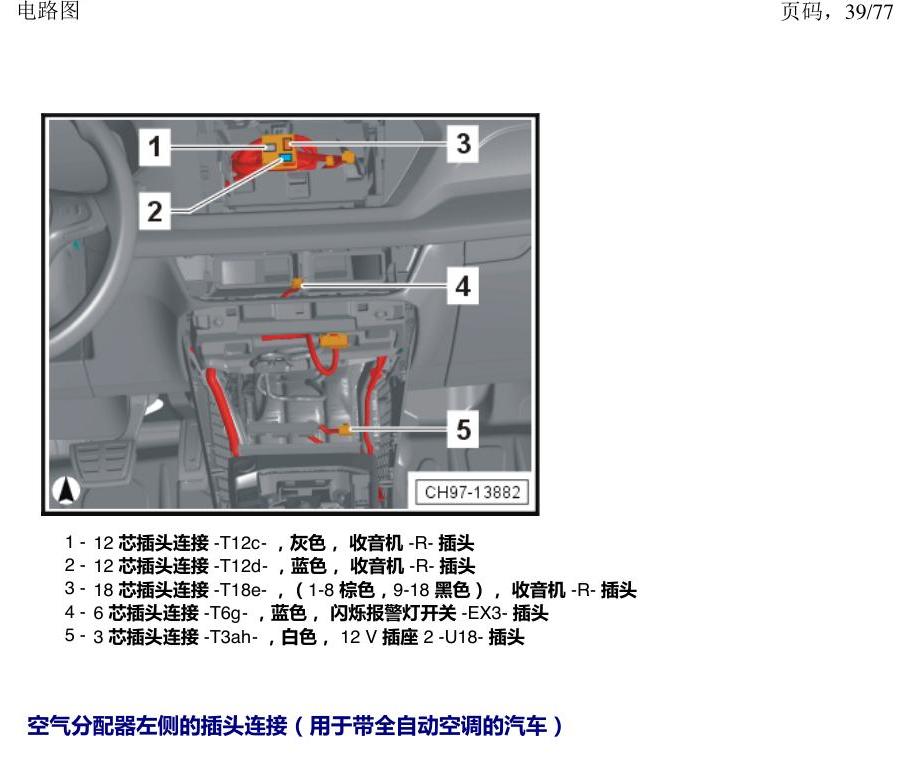

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第40页

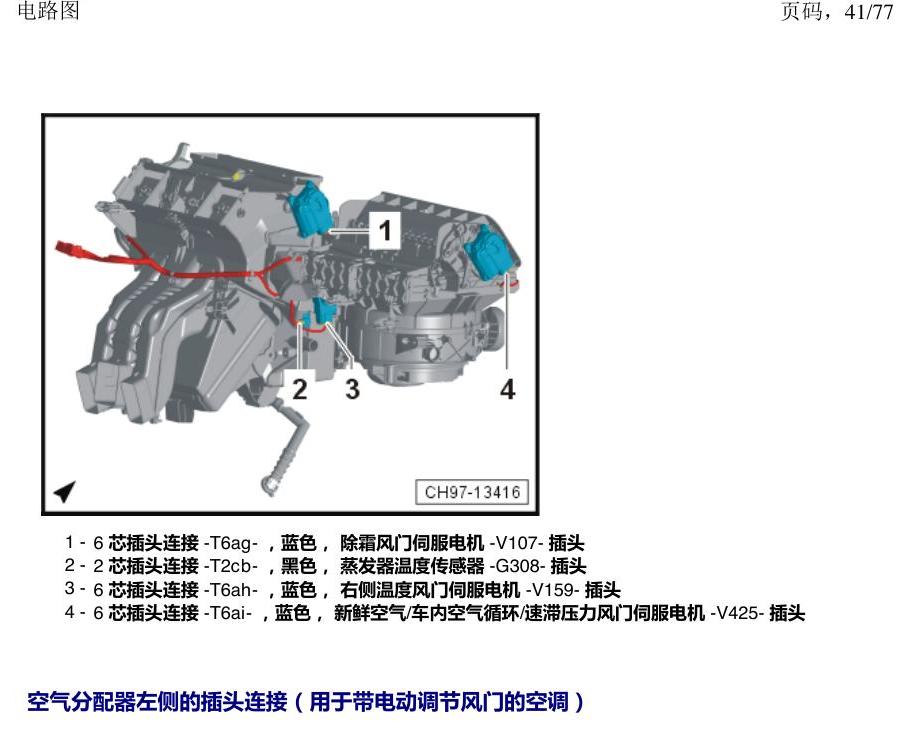

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第41页

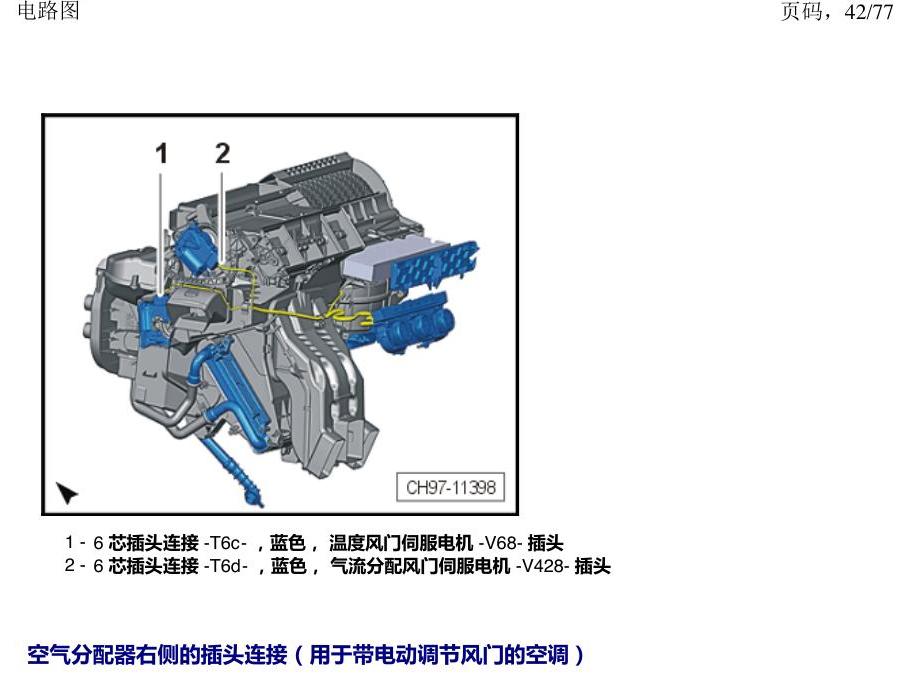

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第42页

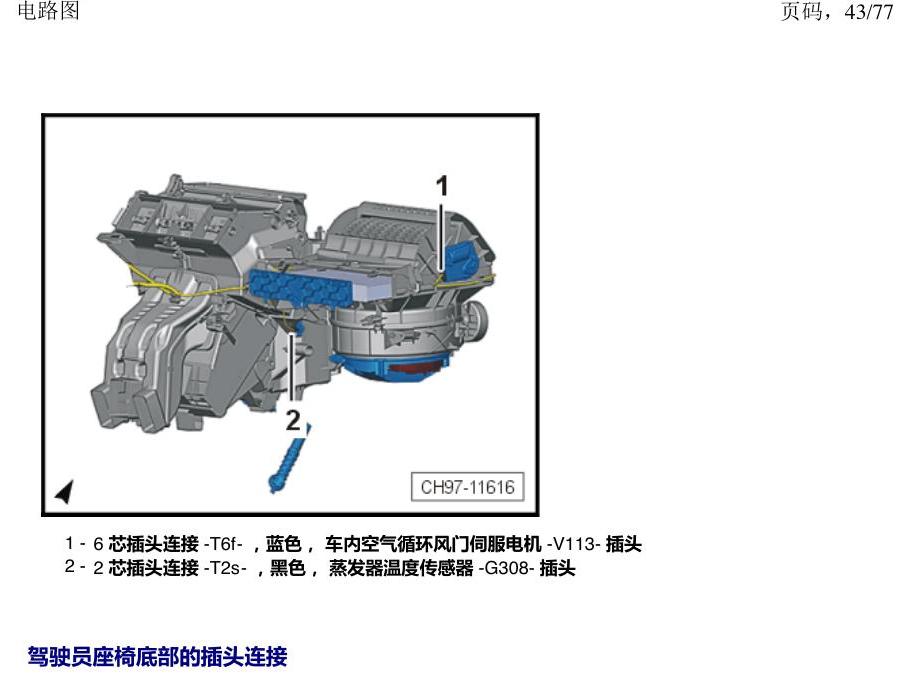

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第43页

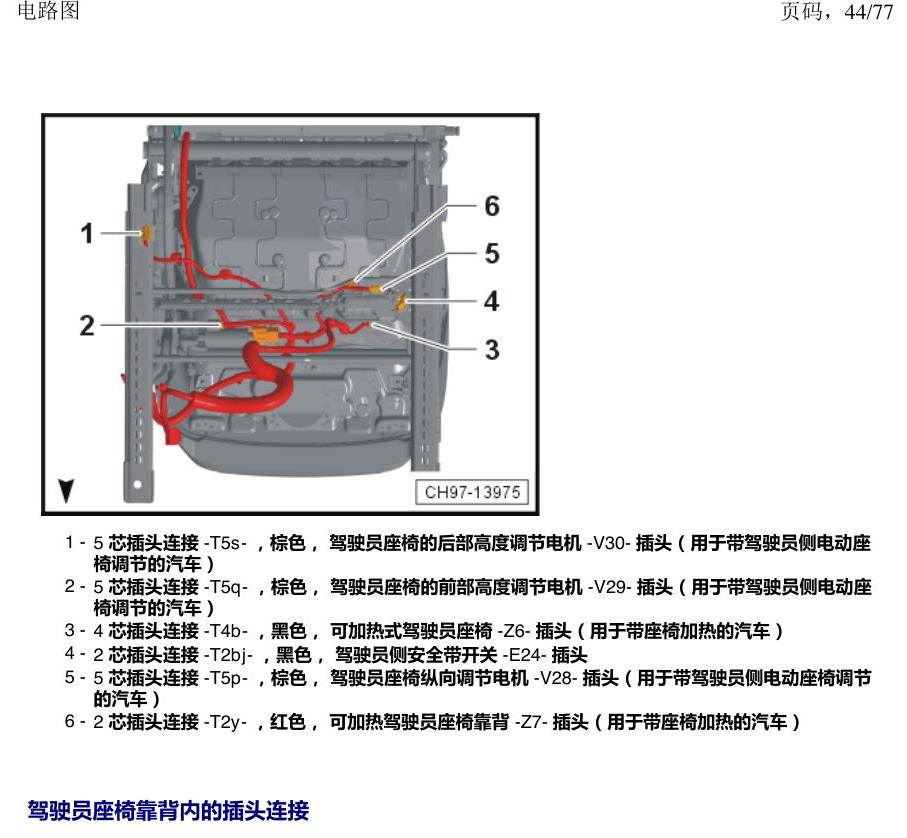

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第44页

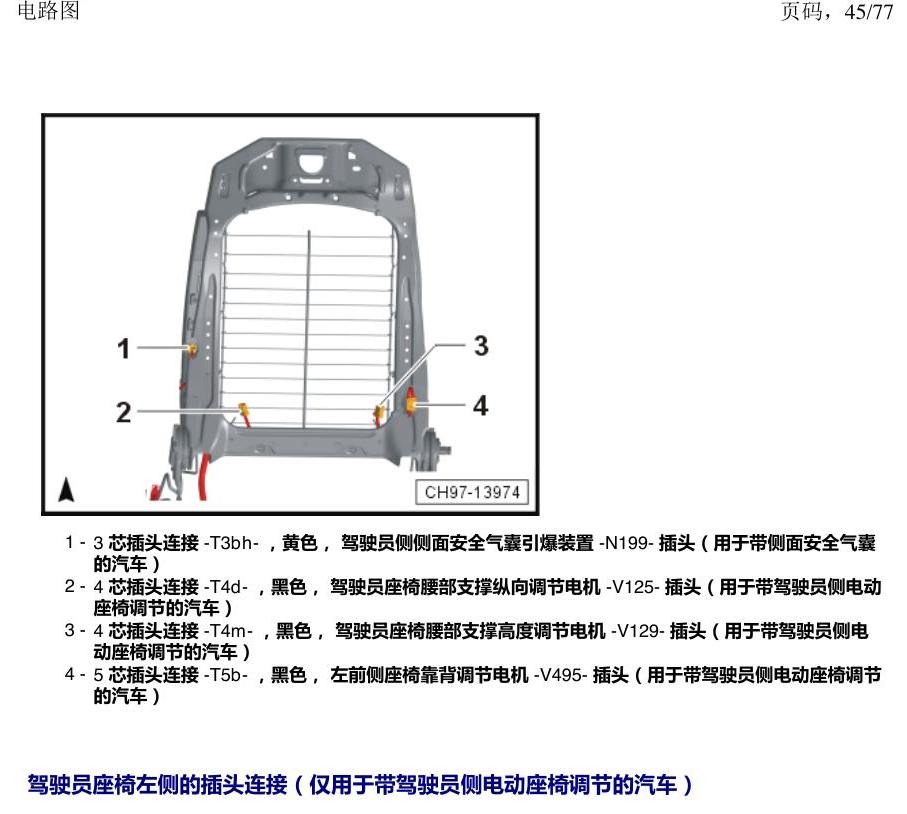

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第45页

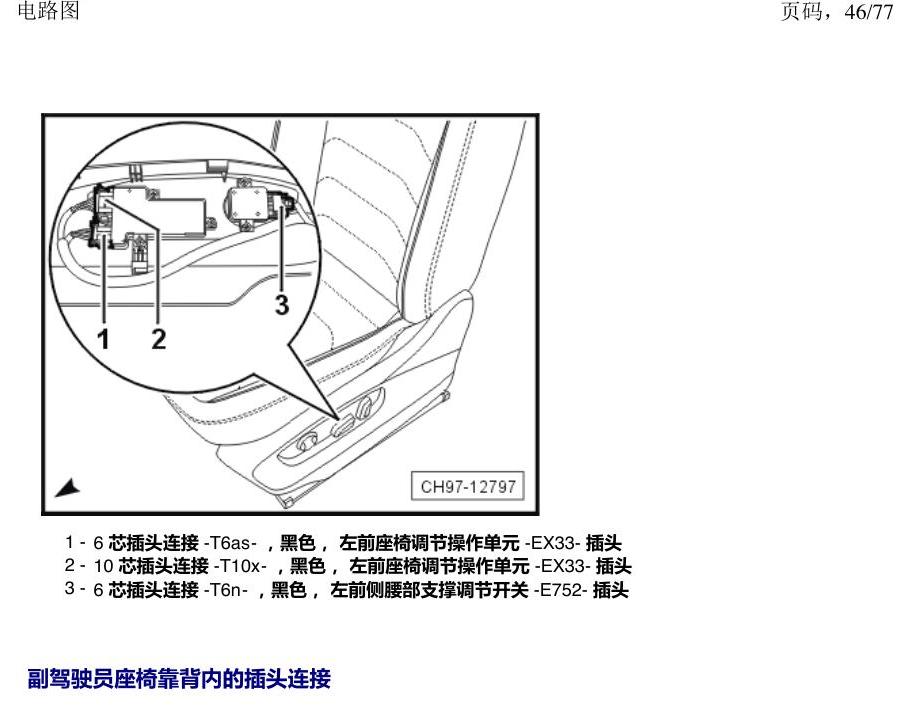

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第46页

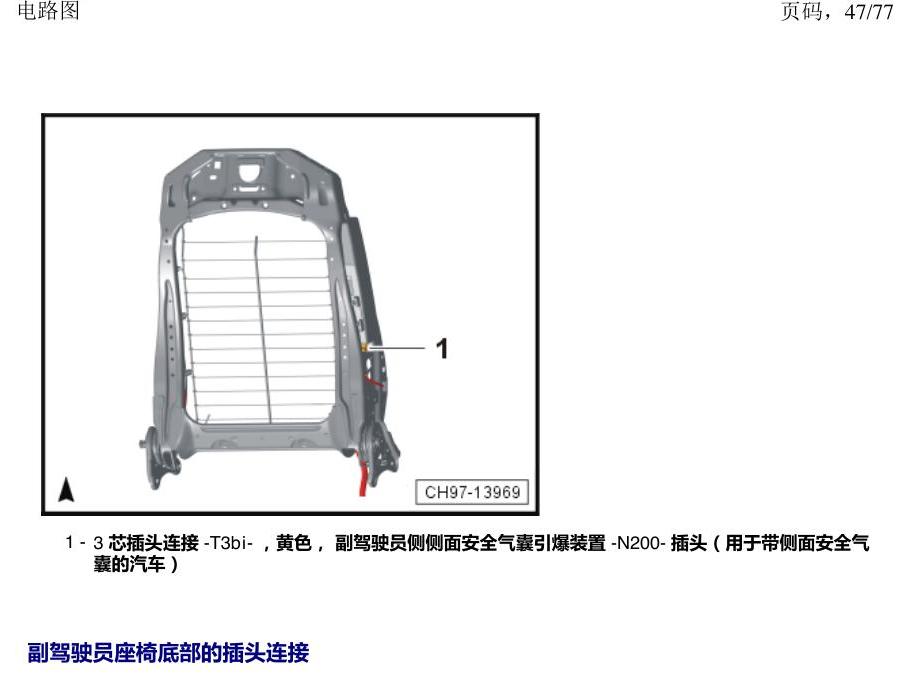

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第47页

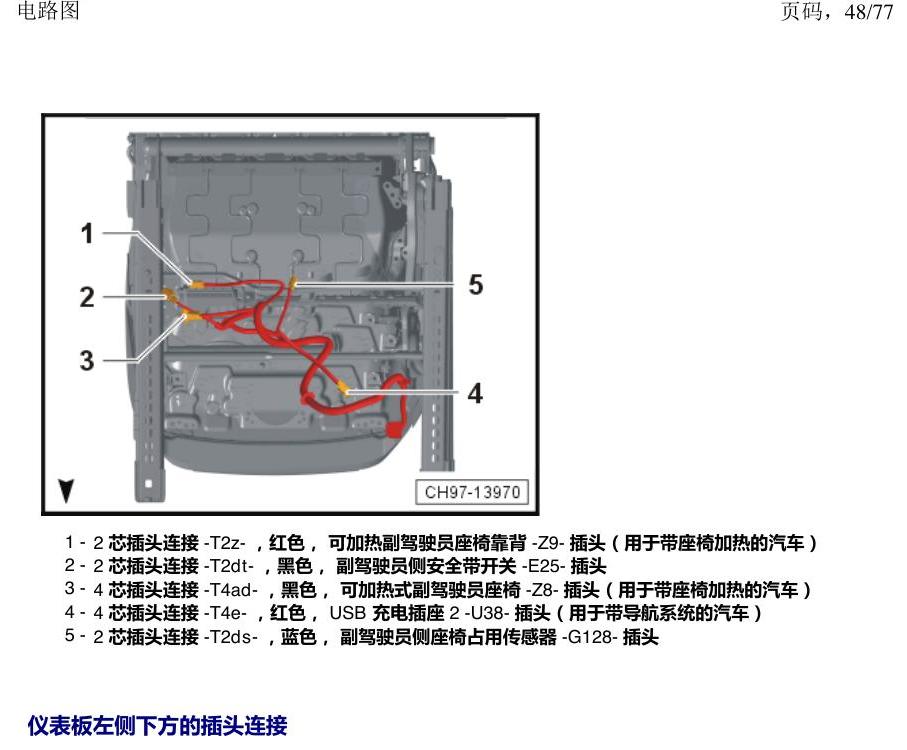

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第48页

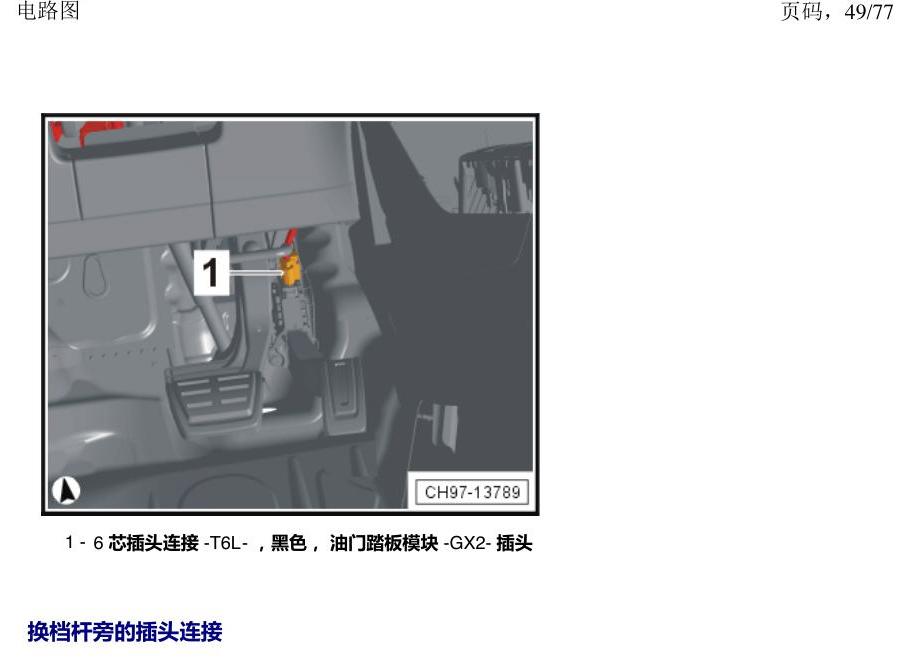

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第49页

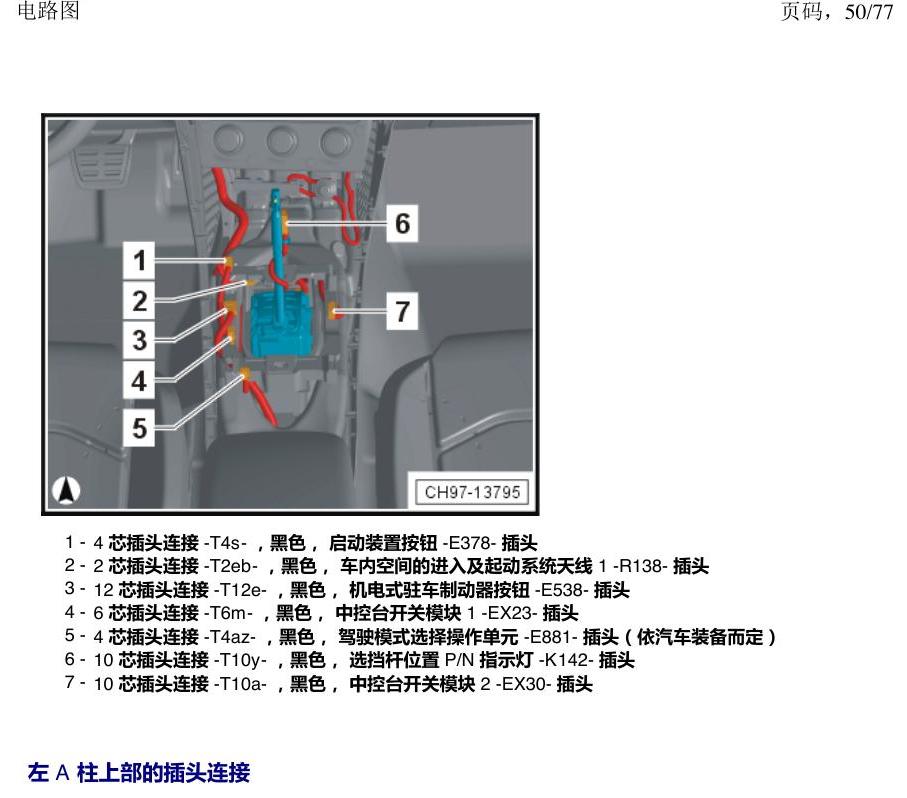

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第50页

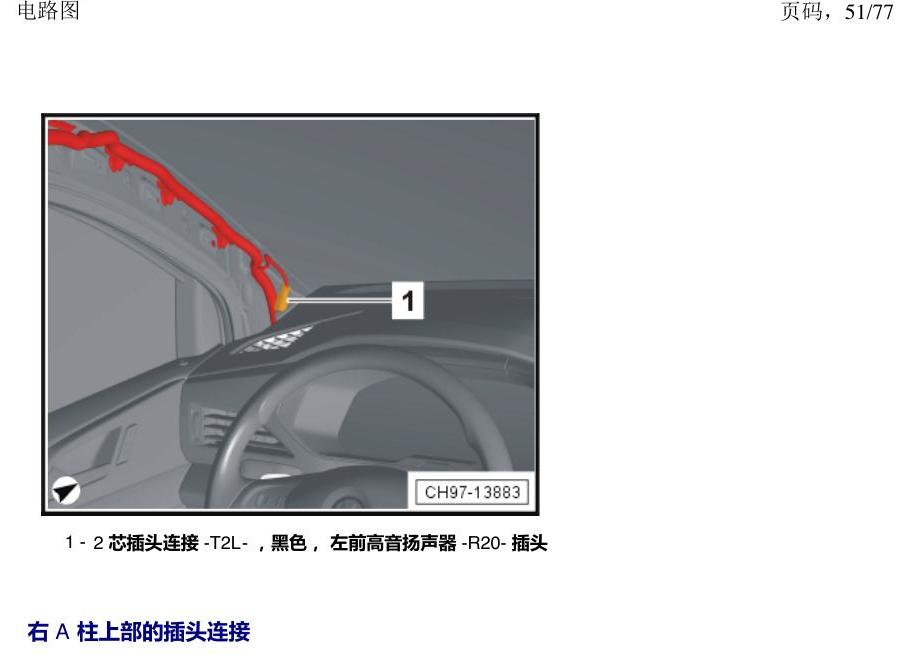

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第51页

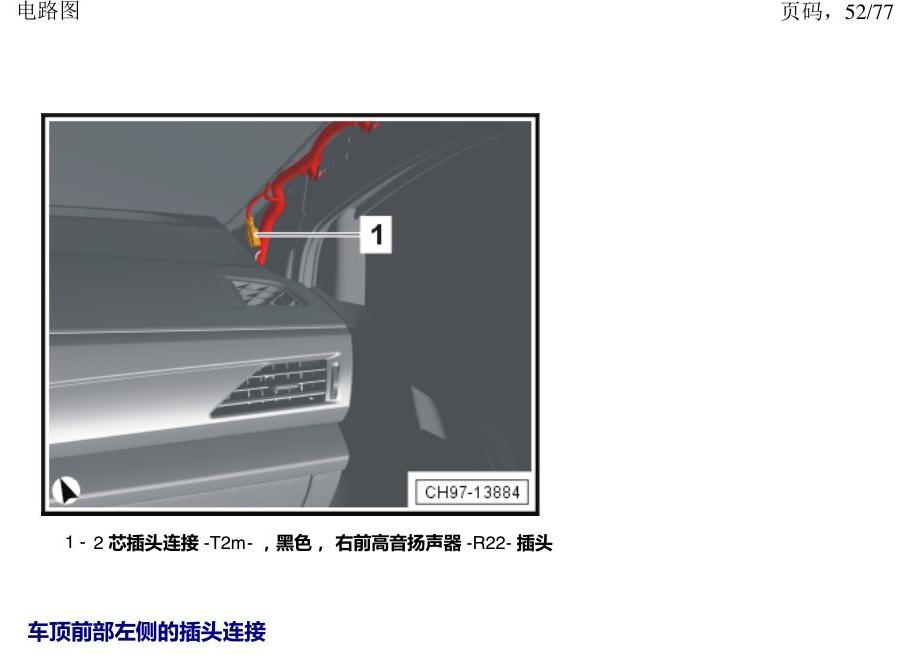

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第52页

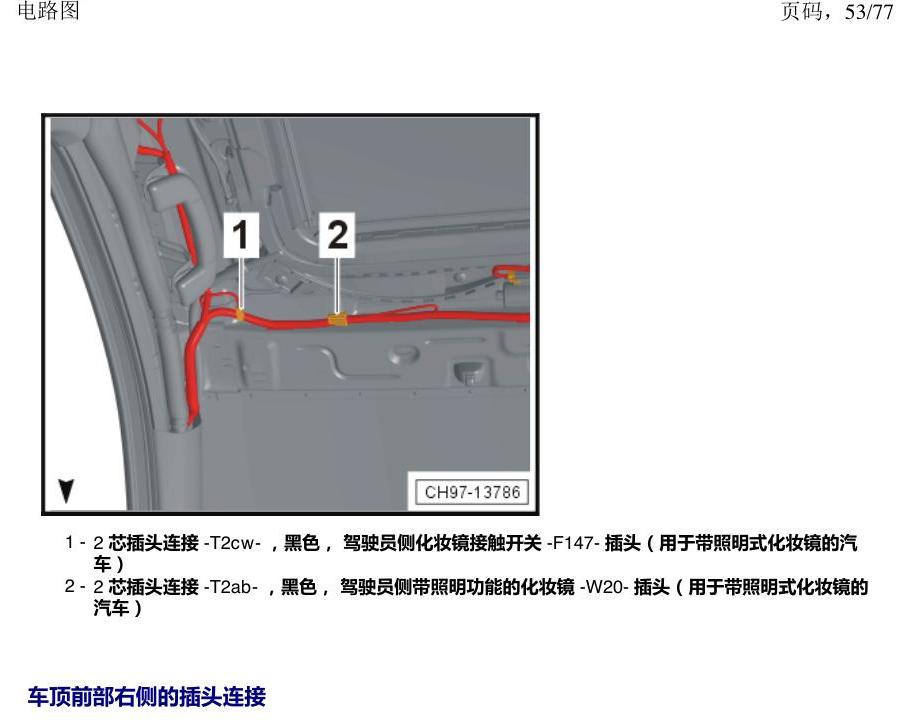

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第53页

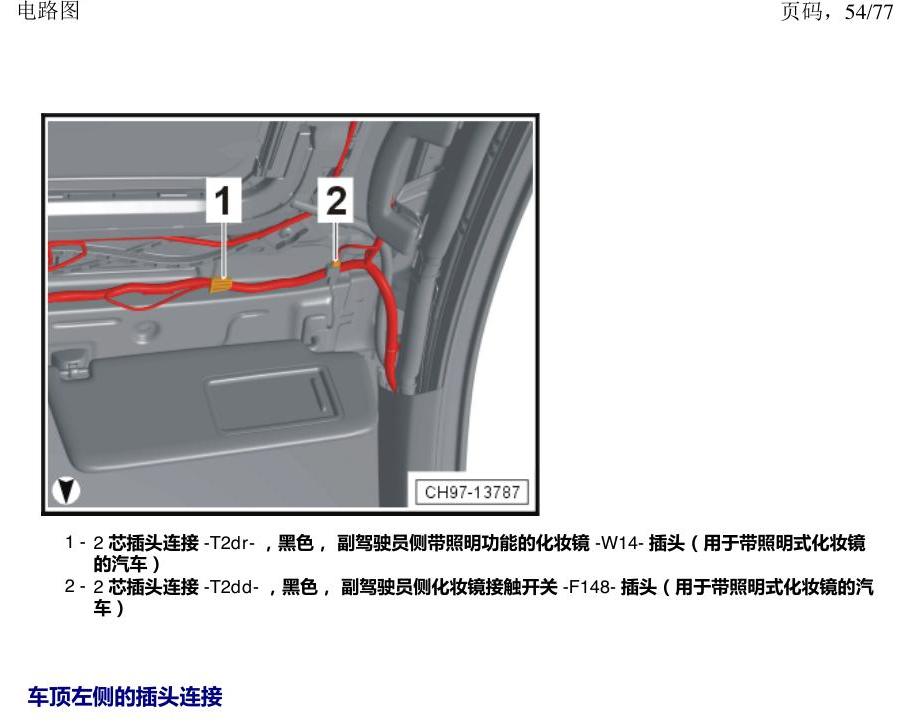

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第54页

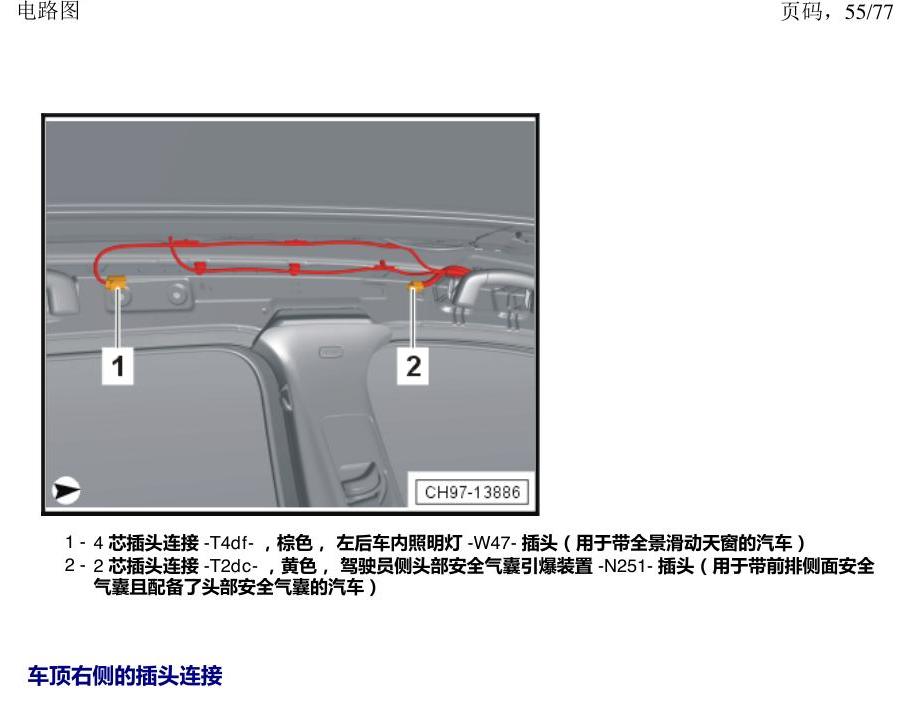

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第55页

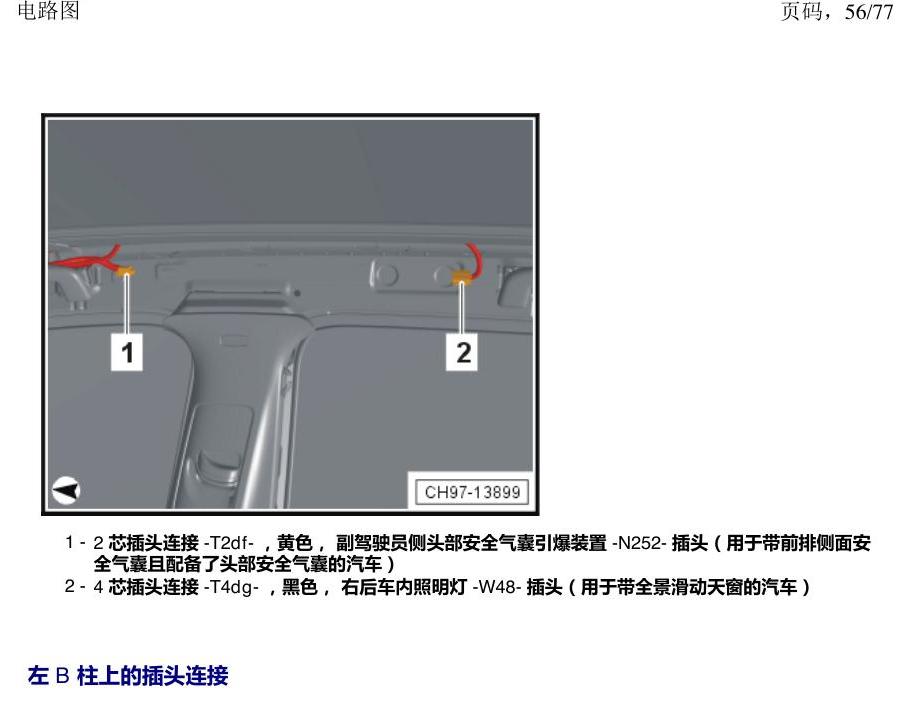

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第56页

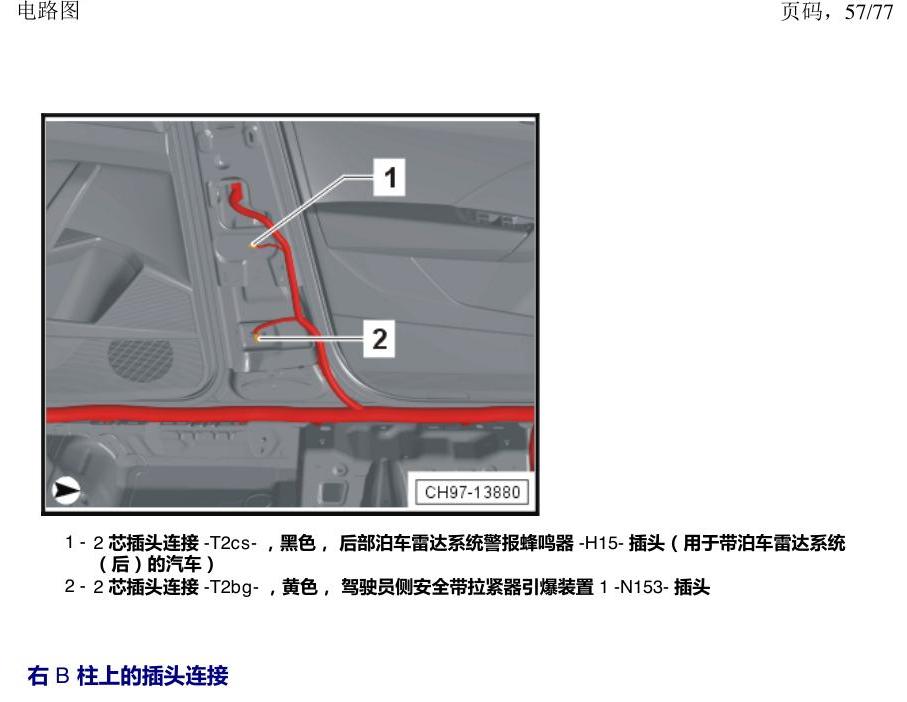

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第57页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第58页

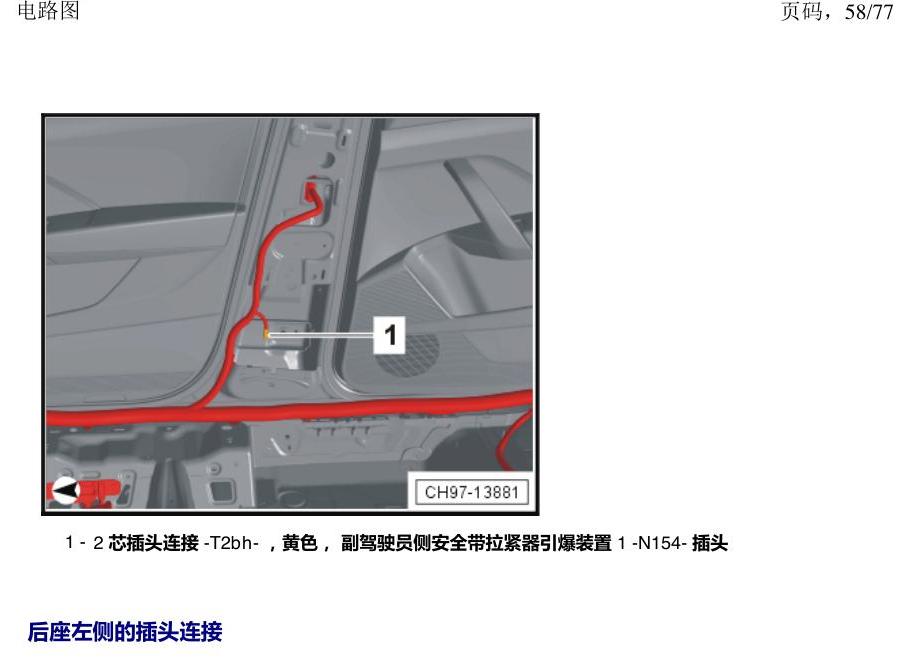

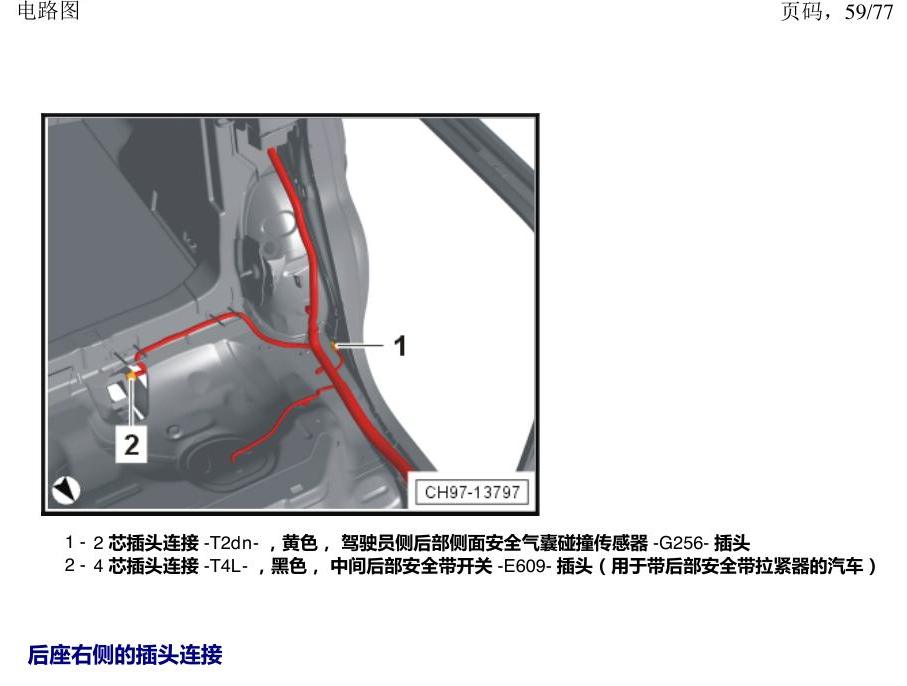

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第59页

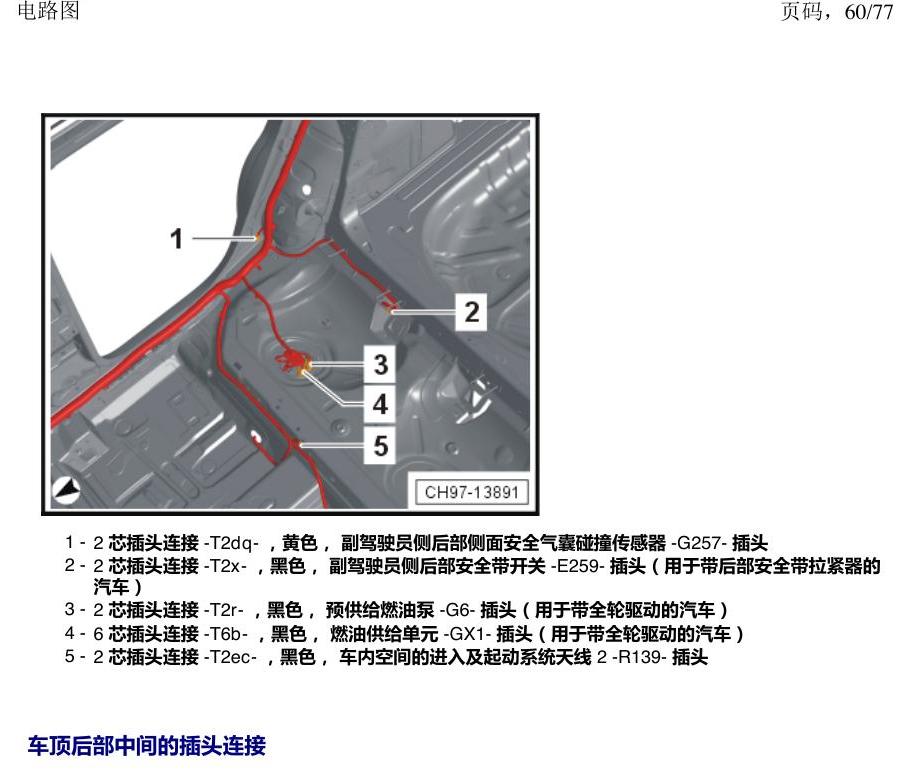

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第60页

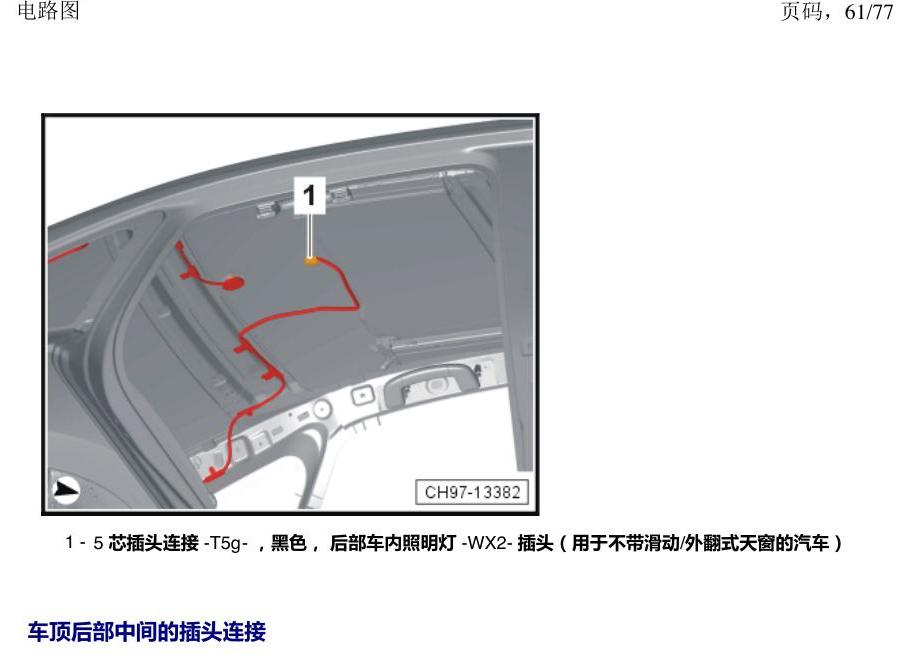

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第61页

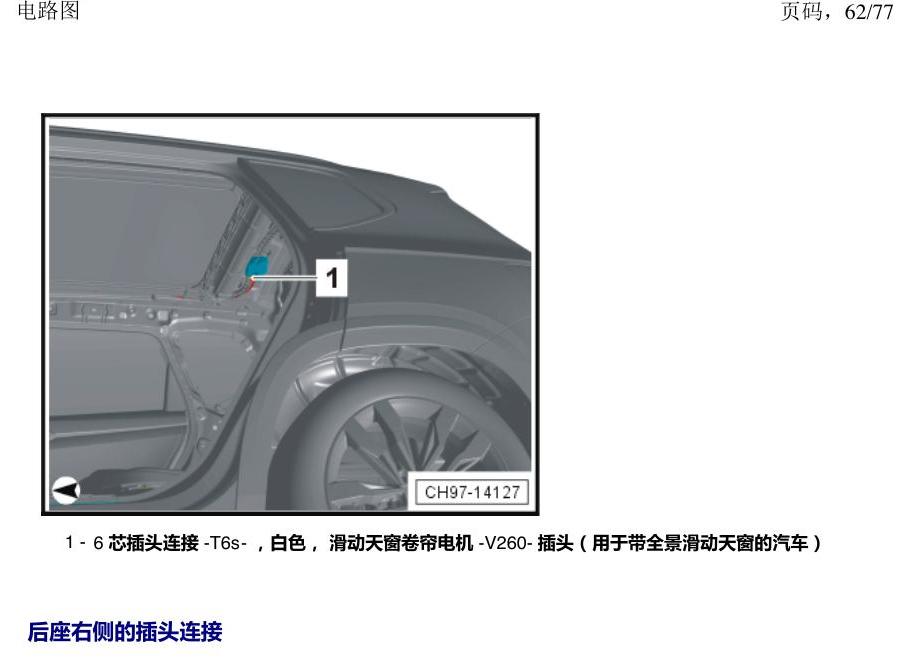

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第62页

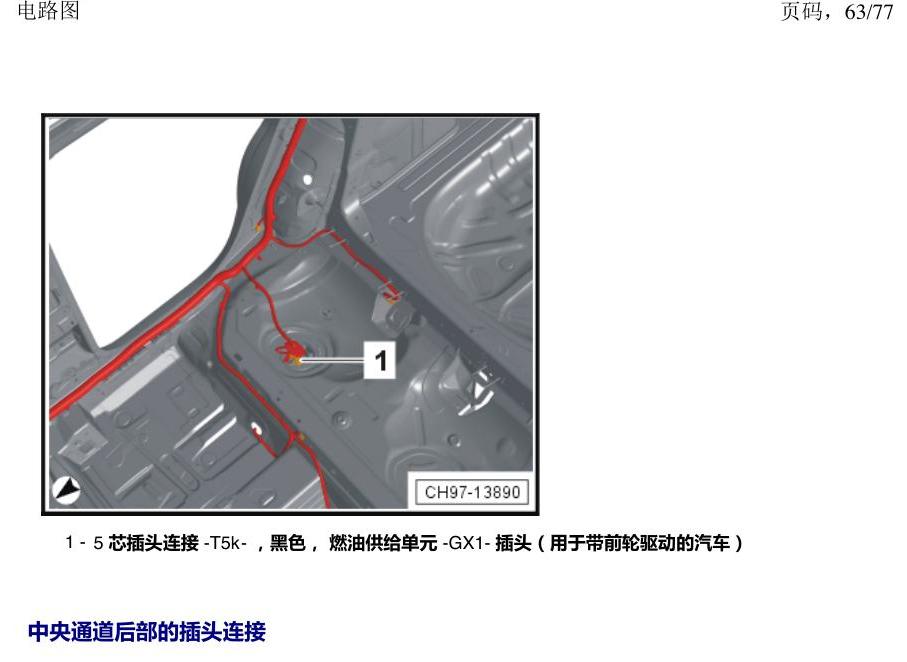

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第63页

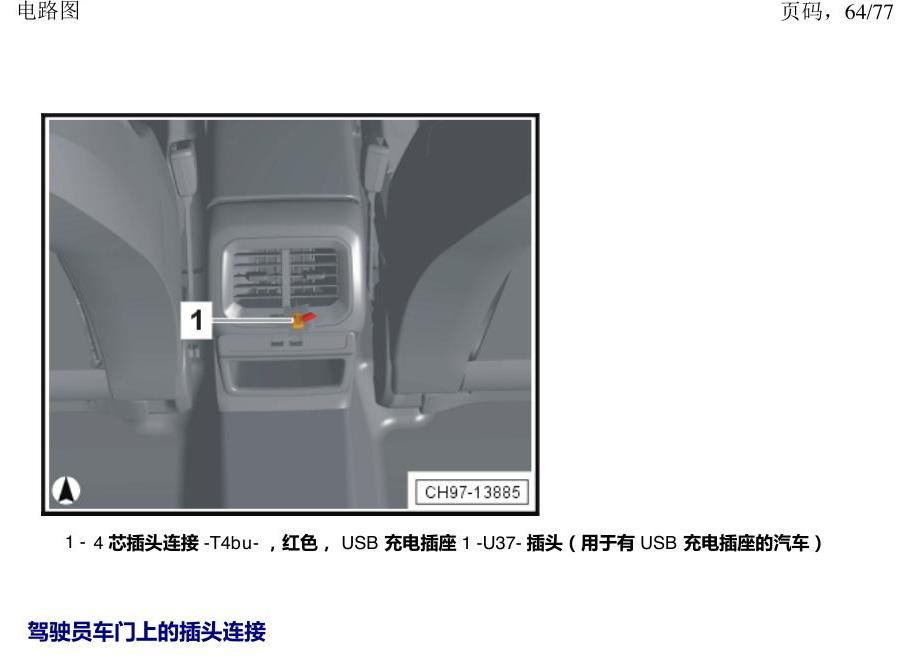

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第64页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第65页

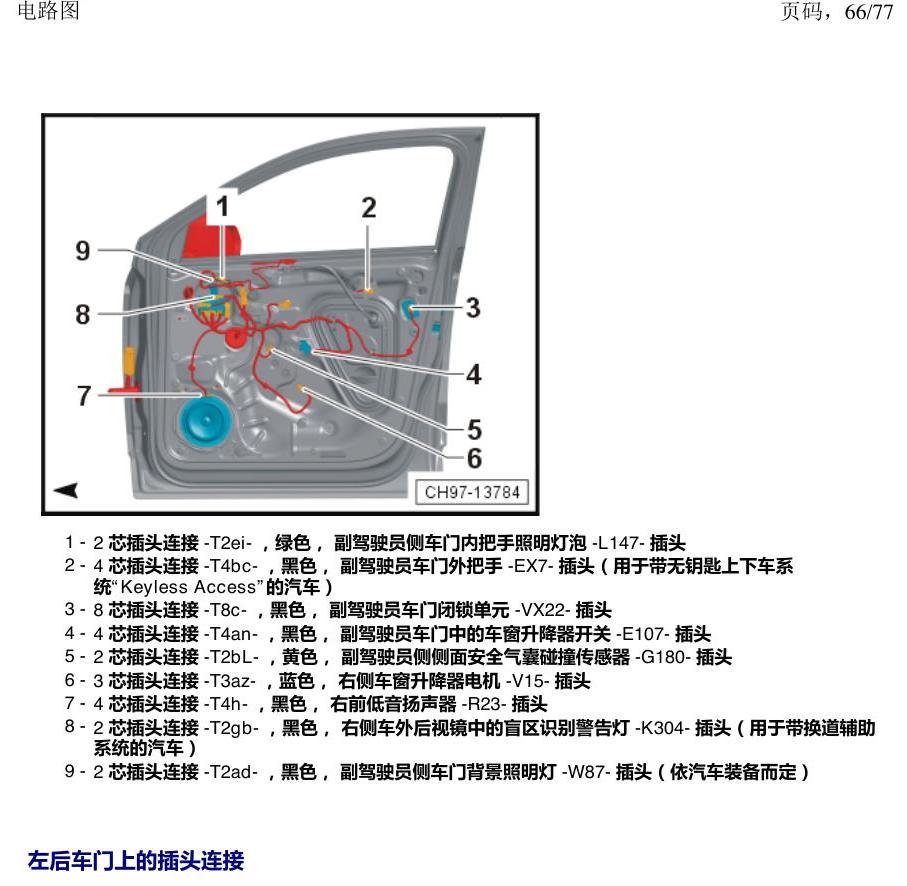

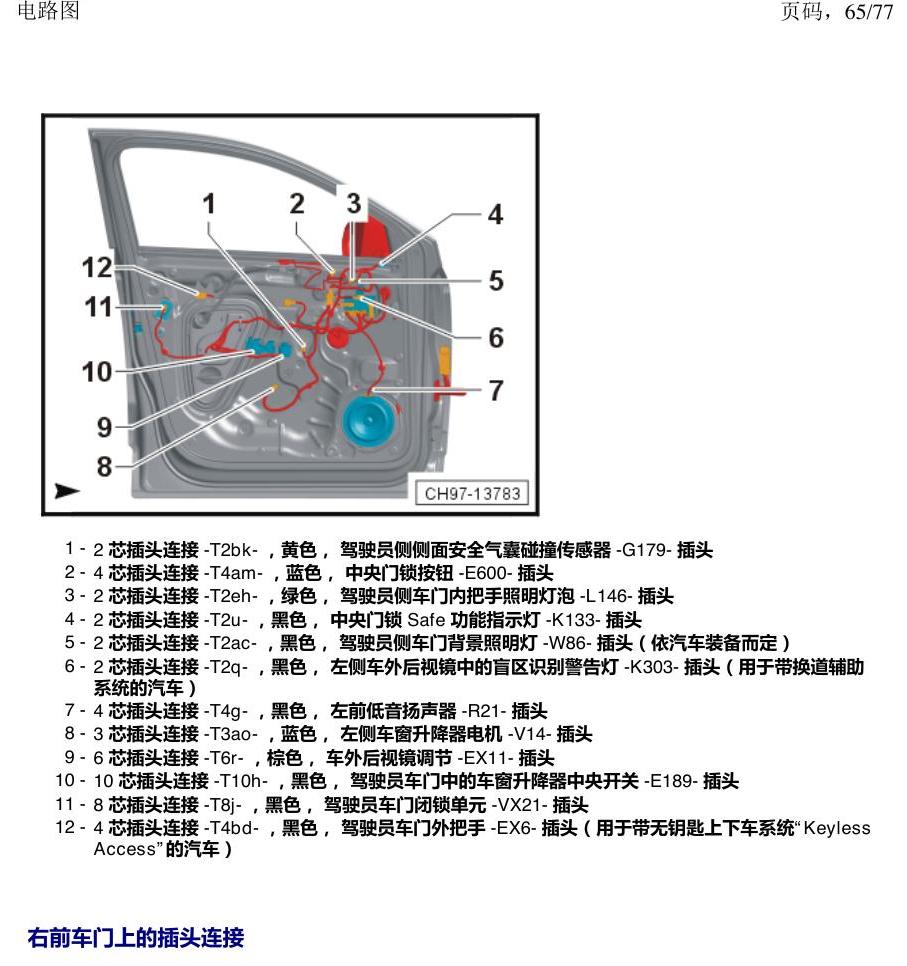

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第66页

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第67页

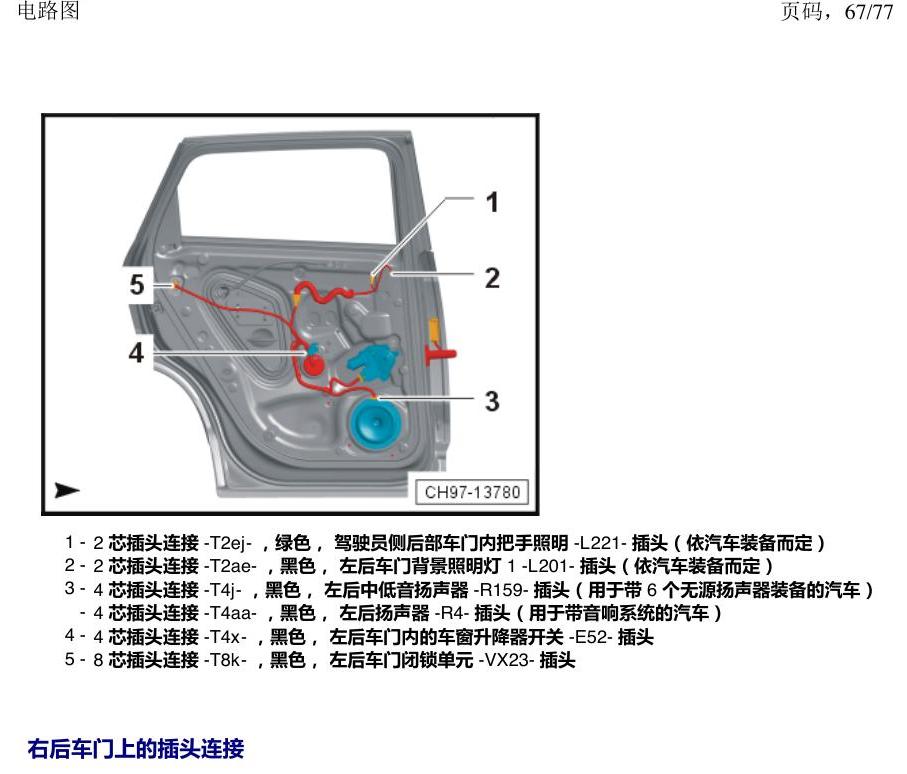

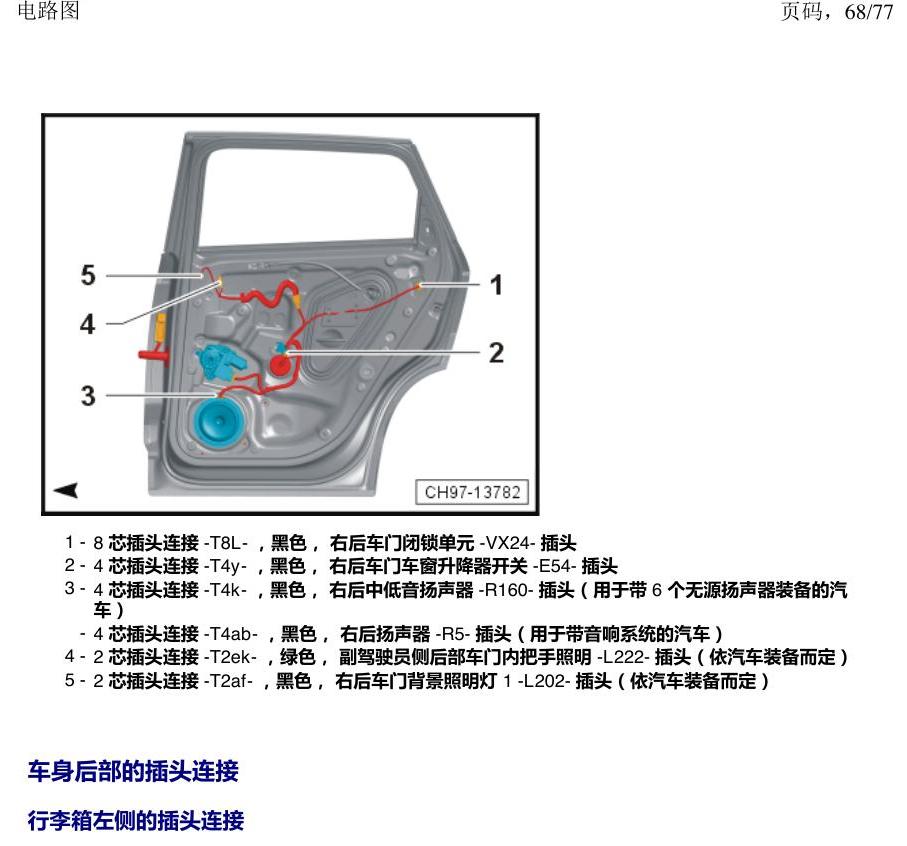

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第68页

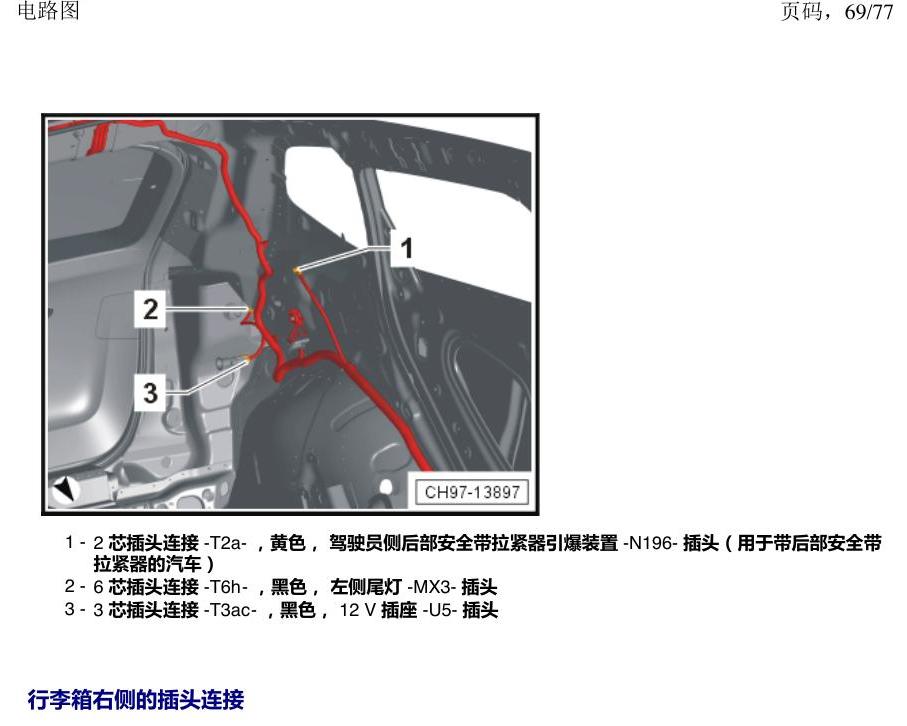

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第69页

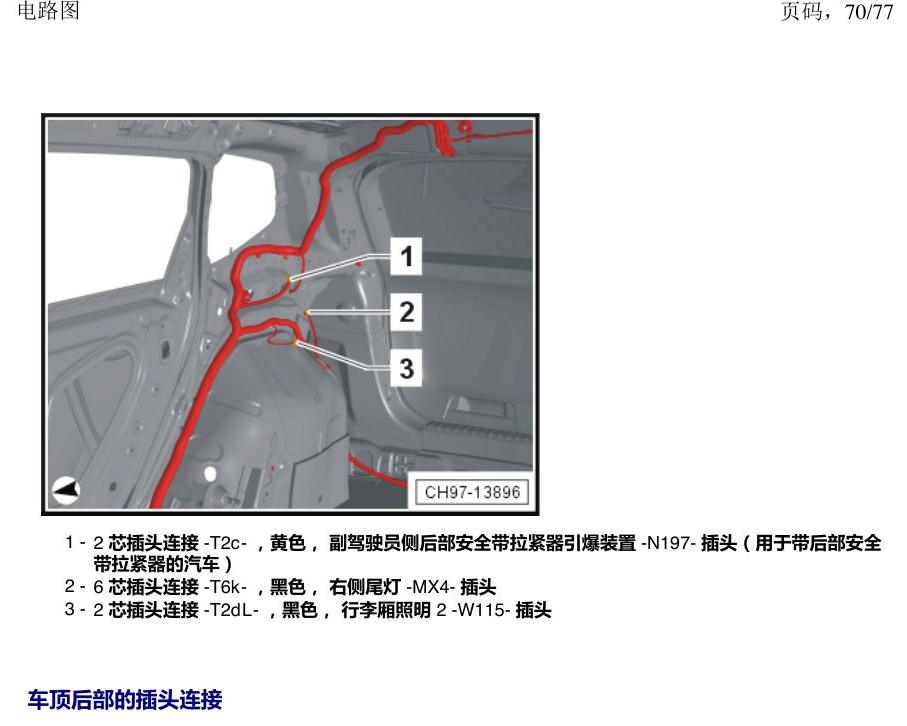

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第70页

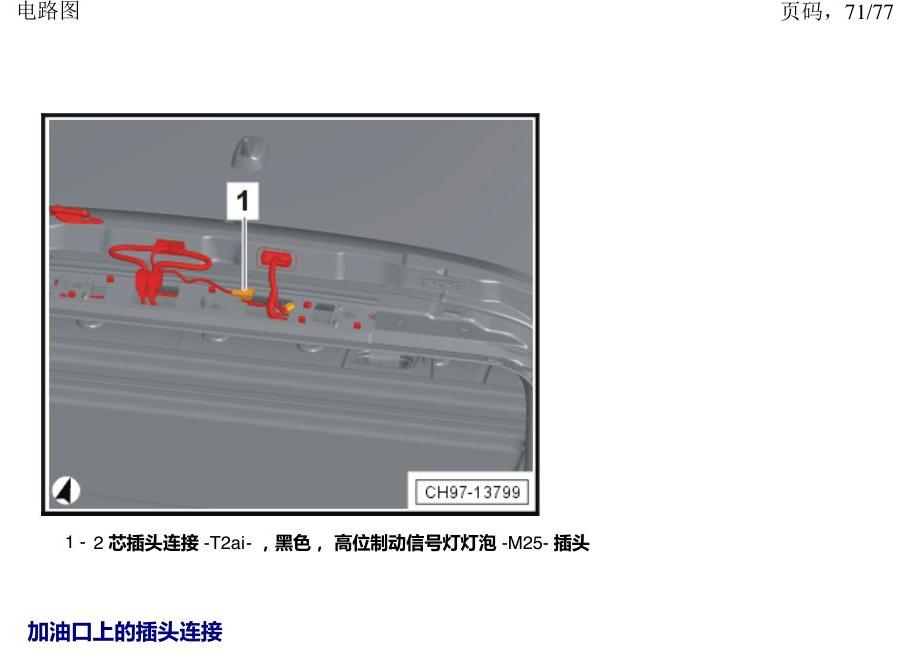

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第71页

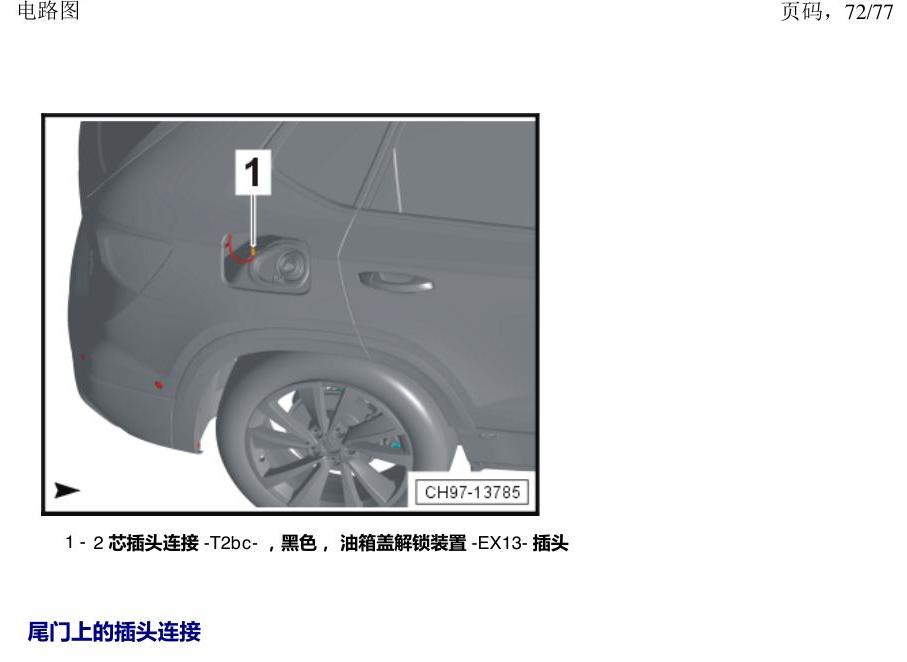

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第72页

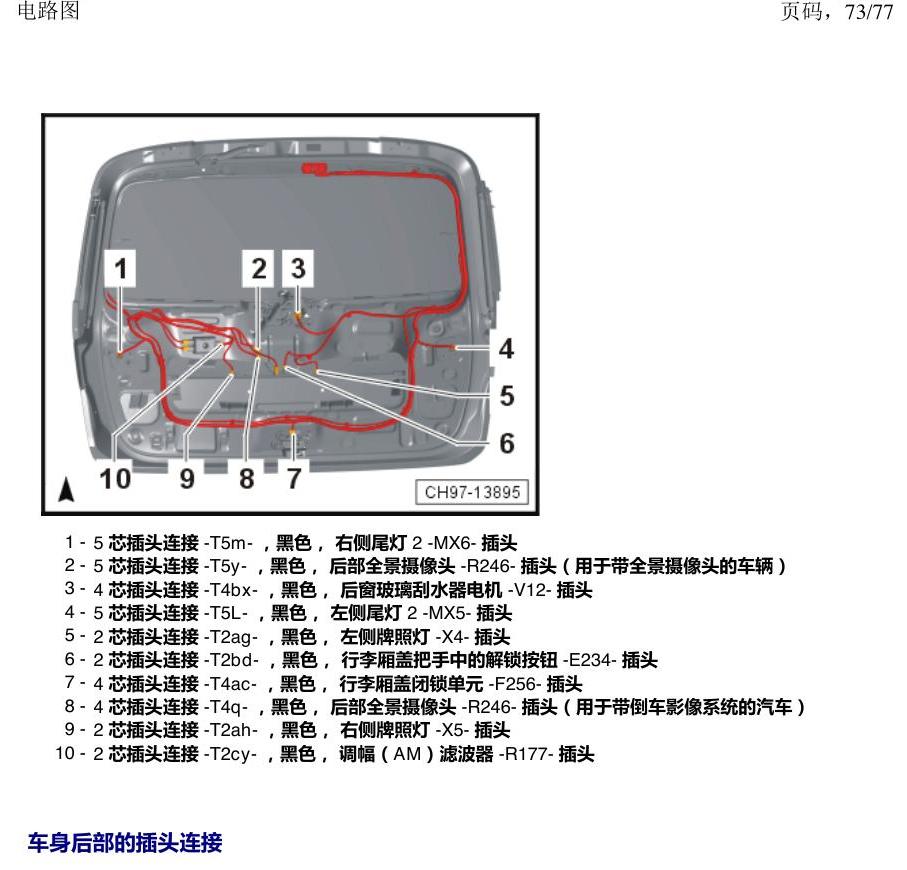

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第73页

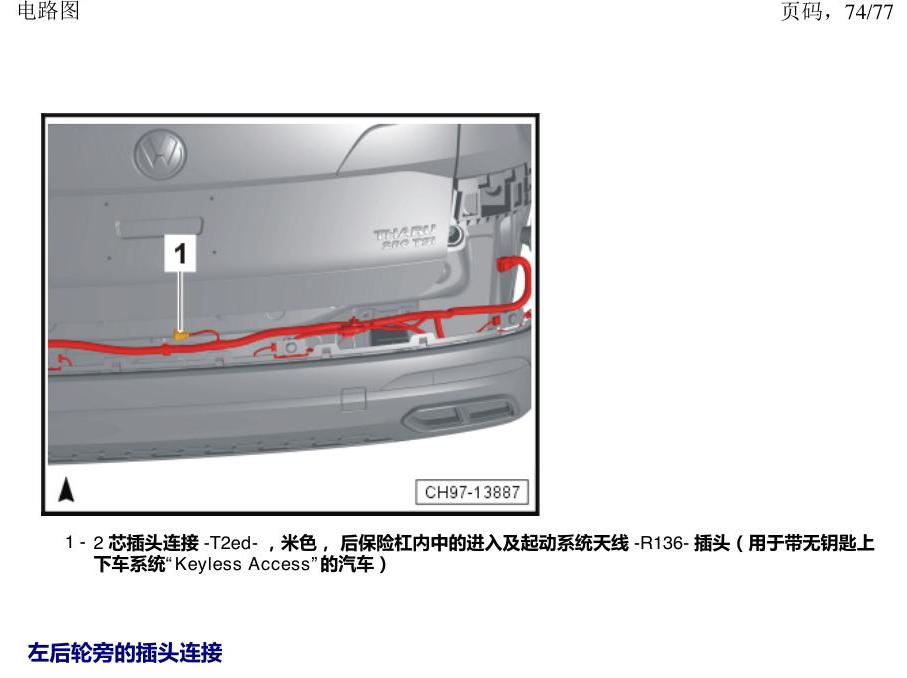

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第74页

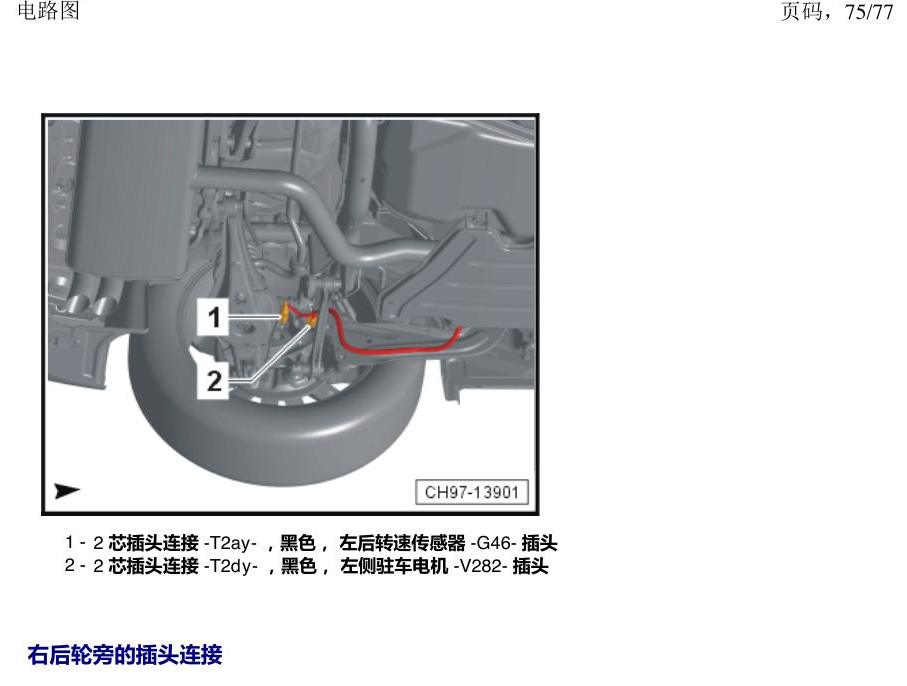

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第75页

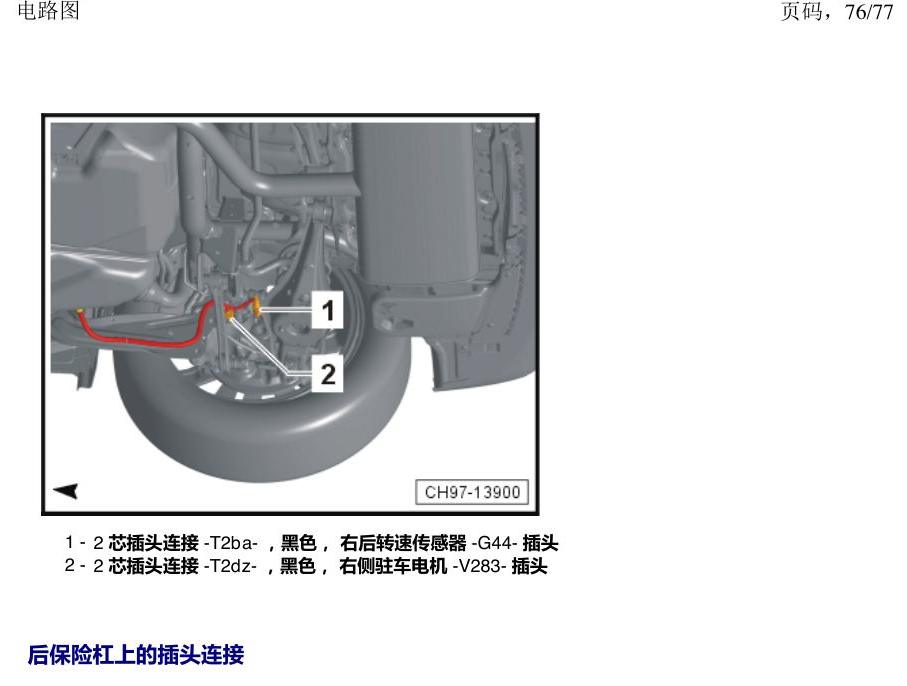

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第76页

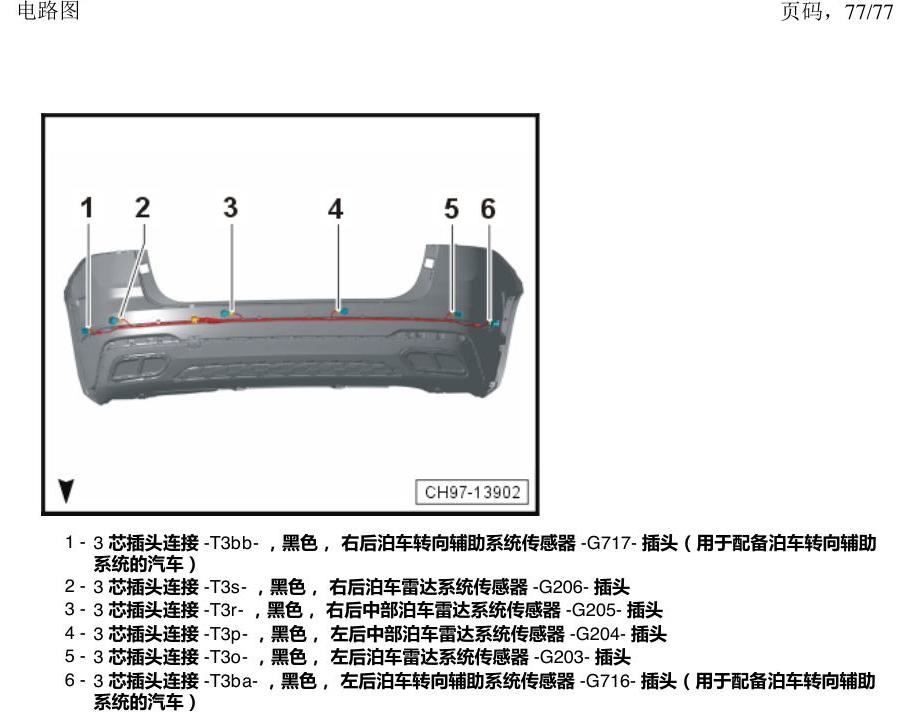

上海大众涂岳插头电路图 — 上海大众涂岳插头电路图原始资料第77页

核对说明

同一车型可能因年款、配置代码和市场版本不同存在差异；实际检修时以车辆配置、实车线束和测量结果为准。

资料说明：本页内容由维修资料整理转换，主要用于维修技师检修、线路核对和学习参考。不同年款、配置和市场版本可能存在差异，实际维修请以车辆实物、诊断结果和原厂最新资料为准。如相关权利方认为内容不宜展示，可联系我们处理。
